第3章 指令系统(BH)

第3章 指令系统(BH)
• 指令：是CPU根据人的意图来执行某种操作的命令。
• 程序设计语言：是实现人机交换信息的基本工具，
分为机器语言、汇编语言和高级语言。 能直接识别和执行的语言。
• 机器语言：用二进制编码表示每条指令，是计算机
• 汇编语言：是用助记符、符号和数字等来表示指令
的程序设计语言。它与机器语言指令是一一对应的。
MOV direct，Rn;
111 1rrr direct
（Rn）
direct
MOV direct， direct;
1000 0101 源 direct 目的 direct
（源 direct） 目的 direct
MOV direct，@Ri ;
1000 011i direct
((Ri))
direct
• 例如
计算机科学学院
电子信息科学教研室
12
• 例如：将片内RAM 65H单元内容47H送A，可执行 指令“MOV A，@R0”。其中R0内容为65H。如 图所示：
以指令中所指定 的R0内容（65H） ① 为指针
地址 数据存储器
R0
65H
┋
② A
47H
将片内RAM 65H单 元内容47H送A
65H
11
计算机科学学院
电子信息科学教研室
4、寄存器间接寻址
• 寄存器间接寻址：操作数的地址事先存放在某个寄
存器中，寄存器间接寻址是把指定寄存器的内容作为 地址，由该地址所指定的单元内容作为操作数。
• 89C51规定R0或R1为间接寻址寄存器，它可寻址内部
地址RAM低位的128B单元内容。还可采用DPTR作为 间接寻址寄存器，寻址外部数据存储器的64KB空间。

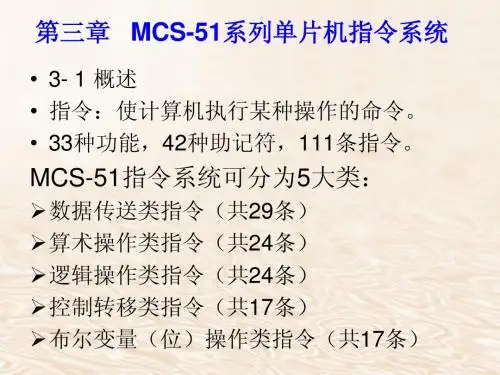

第三章 MCS-51系列单片机指令系统及汇编语言程序设计

第三章 MCS-51系列单片机指令系统及汇编语言程序设计

加1指令（5条）
INC INC INC INC INC A direct @Ri Rn DPTR
减1指令（4条）
DEC DEC DEC DEC A direct @Ri Rn
十进制调整指令（1条）
DA A ； DA指令只能放在加法指令后应用，把A中按二进制 相加后的结果调整成按BCD数相加的结果 。
堆栈操作类指令（2条）
PUSH direct POP direct 例：SP＝07H，（35H）＝55H，指令PUSH 35H执行后，55H送入 08H地址单元，SP＝08H。
交换指令（5条）
XCH A，Rn XCH A，@Ri XCH A，direct XCHD A，@Ri SWAP A 例：A＝80H，R0＝32H，（32H）＝FFH，指令XCHD A，@R0执行 后，A＝8FH，（32H）＝F0H。
• 作业： • 计算 2B46H * 8AH ,将计算结果放在片内 • RAM 4FH、4EH、4DH单元，4DH放最低 位。
3. 逻辑操作类指令（共24条）
“与”操作指令（6条）
ANL ANL ANL ANL ANL ANL A，direct A，#data A，Rn A，@Ri direct，A direct，#data
逻辑操作类指令共有24条，主要包括“与”、“或”、“异或”、求反、 清0、左右移位等逻辑操作。
“或”操作指令（6条）
ORL A，direct ORL A，#data ORL A，Rn ORL A，@Ri ORL direct，A ORL direct，#data 例：（21H）＝3AH，A＝14H，指令ORL 21H，A执行后，（21H）＝3EH。
CHENG： MOV A , R2 • MOV B , R3 • MUL AB • MOV R5 , A • MOV R6 , B • MOV A , R2 • MOV B , R4 • MUL AB • ADD A , R6 • MOV R6 , A • MOV A , B • ADDC A , #00H • MOV R7 , A • RET

第三章 指令系统--指令

第三章 指令系统--指令

寻址方式指令系统
数据传送指令算术运算指令逻辑运算指令串操作指令
控制转移指令处理器控制指令
通用传送指令
累加器专用传送指令
地址传送指令
标志传送指令
对标志位的影响: 除SAHF和POPF指令外，其余的所有数据传送类指令
格式：
功能:
操作数类型:
DS,100H
用
堆栈：执行
PUSH
POP
SS指向堆栈段的起始位置SP指定栈顶
PUSH AX PUSH DS POP DS POP AX
格式：
oprd1,
立即数、段寄存器和
不影响
通用传送指令
累加器专用传送指令地址传送指令
标志传送指令
LEA (Load Effective Address)
LDS (Load pointer into register and DS) LES (Load pointer into register and ES)
LEA LEA
LEA
数据传送指令算术运算指令逻辑运算指令串操作指令
控制转移指令处理器控制指令
实现二进制
所有算术运算指令均所有算术运算指令均
四则运算是计算机经常进行的一种操作。

请注意算术运算指令对
只有一个操作数：寄存器或存储单元对操作数加
用于计数器和地址指针的调整
不影响进位
对操作数减
用于计数器和地址指针的调整不影响进位。

005-指令系统_1303

005-指令系统_1303

MOV 说明
段寄存器之间的传送 MOV ES, DS; 错 MOV AX, DS MOV ES, AX; 对 注意CS和IP的使用 CS和IP不能作为目标操作数，CS可以作为源操作数。 例： MOV CS，AX; 错 MOV AX，CS; 对 MOV IP, AX; 错 MOV AX，IP; 对
MOV 说明
ቤተ መጻሕፍቲ ባይዱ
MOV 应用
③ CPU内部寄存器（除CS和IP外）与存储器（所有寻址方式）
之间数据传送。可以实现一字节或一个字的传送。存储单元
之间不能直接传送
MOV MEM, AX; 累加器存储器,直接寻址
MOV MEM, DS；段寄存器存储器，直接寻址 MOV DISP[BX],CX；寄存器存储器，变址寻址
指令系统的符号说明
src, dest 源，目的操作数（下列寻址方式都可以用）
[BX+SI+n]，[BX+DI+n]，[BP+SI+n]，[BP+DI+n]
[SI+n]， [N]， [ ] [DI+n]， r [BP+n]， [BX+n]
存储器单元的内容(正常在数据段)
ES:[ ] 附加存储器段的内容 OPRD 操作数 Seg im 段寄存器(CS, DS, ES, SS ) 立即数 (n 8位, nn 16位, nnnn 32位)
MOV 实例
…
MOV SI，OFFSET AREA1
MOV DI，OFFSET AREA2 MOV CX，100 AGAIN ： MOV AL，[SI] MOV [DI]，AL
INC
INC DEC …
SI
DI CX

第三章 指令系统

第三章 指令系统

（１） 三地址双操作
50
指令
数指执令行一条三地址的加法指令需要访问51４
下条指令
次主.存。
个 （ 假 单 存A显 设 元 放１号第中地指中在三单）址令，主一取地O，存第存元址次第P指放一的（双中从二令在、１A操２取５操的主第０作第０作含存二０）数一义 的 操号数存指和→为 ５ 作操令单，的２： ０ 数A有作元第３０３分３号０数中四０别，取次０第指将号三令加单次，法元从第的。２二结120000０次果０从保第第１存一二号操操０到...单作作０主元数数
寄存器/存储器：直接给出寄存器或存储 器的地址码（名称）即可； 注：寄存器（CPU内部或外围设备内部） 及存储器的编址方式： 1）字编址、字节编址、位编址； 2）统一编址、非统一编址
操作数的编码方式
例：设某机主存容量为１６MB ，机器 字长１６ 位，若最小寻址单位为字节 （按字节编址） ，其地址码为多少位？ 若最小寻址单位为字（按字编址） ，其 地址码又为多少位？
共需１２ 条指令，其中７ 条一地址的进、出栈指令， ５ 条零地址的算术运算指令。进、出栈指令３ 次访 存，算逻指令４ 次访存，执行此程序共访存７ × ３ ＋ ５ × ４ ＝ ４１ 次。
例： 某一机器的指令系统，操作码８ 位， 地址码均为１６ 位，CPU 与主存之间每次传 送１６ 位数据。A 、B 、C 、D 、E 表示字地 址，存放１６ 位数据。
常用指令寻址方式
顺序寻址方式 跳跃寻址方式：直接、相对、间接
栈及相关概念
1、栈的分类： 用寄存器实现堆栈（串联堆栈） 内存中开辟堆栈区
自底向上生成堆栈 自顶向下生成堆栈 2、栈的建立： 将栈顶地址传送到SP中 3、栈的操作： PUSH/POP、MOV
IA32指令系统

微机原理第3章-指令系统

微机原理第3章-指令系统

▲按给出偏移地址方式的不同，分为以下5种： 寄存器间接寻址 寄存器相对寻址 基址加变址寄存器 相对基址加变址寄存器 MOV AL, [ BX ] MOV AL, [ BX + 10H ] MOV AL, [ BX + SI ] MOV AL, [ BX + SI + 10H ]
（1）寄存器间接寻址
寄存器寻址方式的操作数是寄存器的值，指令中直接 使用寄存器名，包括8位或16位通用寄存器和段寄存器。可 使用的16位寄存器：AX、BX、CX、DX、SI、DI、SP、 BP；其中：AX、BX、CX、DX可分成两8位使用。
例： MOV AX，CX
；（AX）
（CX）
INC CX
；（CX）
（CX）＋1
3.直接寻址（Direct Addressing）
0002
AH
AL
默认段寄存器的关系： ① 使用BX、SI、DI，默认段寄存器为DS
(BX)
PA = ( DS )×10H + (SI) (DI)
② 使用BP，默认段寄存器为SS PA = ( SS )×10H + ( BP )
使用BX、SI、DI的寄存器寻址，默认段寄存器为DS
寄存器组 AH AL BH BL CH CL DH DL SI DI BP SP AX BX CX DX DS ES SS CS IP 地 址 加 法 器
运 算 器
控制总线CB
码
器
PSW标志 寄存器
执行部件控制电路
CPU
总线
内存
例： MOV AX , [ BX + SI ]
若 ( DS ) = 4000H
( BX ) = 2000H ( SI ) = 100H 则内存操作数的物理地址为：

汇编语言第3章 指令系统和寻址方式


5.寄存器相对寻址方式（register relative addressing）
EA=基址（base） 或变址（ index）+偏移量 （displacement）
基址寄存器有：BX，BP 变址寄存器有：SI，DI 注：默认段是数据段和堆栈段
（SI） 物理地址=（DS）*16+（BX）+displacement
（DI） =（SS）*16+（BP）+ （SI）+displacement （DI）
例：mov AX，ARRAY[BX][DI] （DS）=1000H，（BX）=1200H， （DI）=1000H, ARRAY=1000H 物理地址=DS*16+（BX）+（DI）+ARRAY =DS*16+1200+1000+1000=13200H 若：(13200)=34H，（13201）=12H 则，（AX）=1234H 允许段超越。 例：mov AL，ES：ARRAY[BX][DI] 用途：处理成组数据(举例说明)
2.段内间接寻址（intrasegment indirect addressing） （IP）新=EA=寄存器或存储单元的内容 寄存器：所有寄存器寻址方式可用的寄存器 存储单元：所有存储单元寻址方式均适用 例：JMP SI （IP）=（SI） JMP WORD PTR VAR或简写JMP VAR （DS）=1000H，VAR=2000H 存储单元的物理地址=（DS）*16+VAR=12000H （12000H）=1234H 则，（IP）新=1234H
4.寄存器间接寻址方式（register indirect addressing）
EA=基址（base） 或变址（ index） 基址寄存器有：BX，BP 变址寄存器有：SI，DI 注：默认段是数据段和堆栈段 （SI） 物理地址=（DS）*16+（BX） （DI） =（SS）*16+（BP）

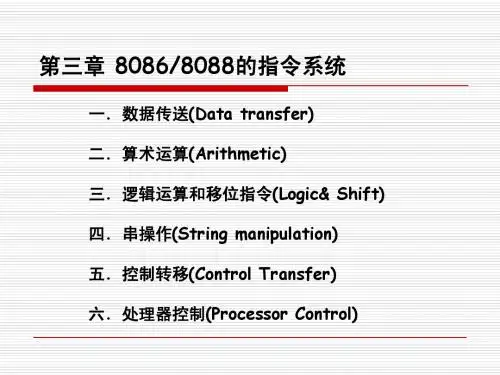

第三章 8086 8088指令系统


SI 1200
+)
6000 0 1200 61200 AX 33 44
61200H 61201H
存储器 . . . 44H 33H 数 据 段
. . .
图 3-5 寄存器间接寻址示意图
3.2.5 寄存器相对寻址
寄存器相对寻址——操作数在存储器中。由指令指定的地址寄存器的内容加上指令中
给出的一个8位或16位的地址位移量，即可得操作数的偏移地址。
SI AX AX AX AX AX
3.2.8隐含寻址
隐含寻址—— 操作数隐含在操作码中,在有些指令的操作数中，不仅包含了操作的性质，
还隐含了部分操作数的地址。如乘法指令 MUL，在这条指令中只须指明乘数的地址，而被乘数 已经乘积的地址是隐含且固定的。这种将一个操作数隐含在指令码中的寻址方式就称为隐含
立即数操作数： 所谓立即数指具有固定数值的操作数，不因指令的执行而发生变化 。立即数操作 数只能用作源操作数，而不能用作目标操作数。

寄存器操作数：
8086CPU的8个通用寄存器和4个段寄存器可以作为指令中的寄存器操作数，寄存
器操作数在指令中既可以作为源操作数，也可以用作目标操作数。 存储器操作数： 参加运算的数据是存放在内存中。
两单元的内容送到AX中。假设DS=2000H,则所寻找的操作数的物理地址为： 2000H×10H+3102H = 23102H, 指令的执行情况如图3-3所示
存储器 . . .
MOV操作码
02H 31H AH AL 23102H 23103H
图 3-3 直接寻址方式
代 码 段
. . . ×× ×× . . . 数 据 段
请注意：使用基址—变址方式时，不允许将两个基址寄存器或两个变址寄存器组合

第3章MCS-51单片机指令系统

第3章MCS-51单片机指令系统3.1概述3.1.1指令格式3.1.2指令的三种表示形式3.1.3指令的字节数1. 单字节指令(49条)图3-1 MOVA，Rn指令的格式2单片机原理及其接口技术（第2版）2. 双字节指令(46条)3. 三字节指令(16条)3.1.4指令的分类1. 数据传送指令(28条)2. 算术运算指令(24条)3. 逻辑操作和环移指令(25条)4. 控制转移指令(17条)5. 位操作指令(17条)3.1.5指令系统综述1. 指令系统中所用符号的说明2. 指令对标志位的影响3.2寻址方式3.2.1寄存器寻址图3-2寄存器寻址示意图单片机原理及其接口技术（第2版） 3 3.2.2直接寻址图3-3直接寻址示意图3.2.3立即寻址3.2.4寄存器间址图3-4寄存器间址寻址示意图3.2.5变址寻址图3-5变址寻址示意图4单片机原理及其接口技术（第2版）3.2.6相对寻址图3-6相对寻址示意图3.2.7位寻址3.3数据传送指令3.3.1内部数据传送指令(15条)1. 立即寻址型传送指令2. 直接寻址型传送指令3. 寄存器寻址型传送指令4. 寄存器间址型传送指令5. 内部数据传送指令的使用图3-7 8×C552/8051指令的数据传送方式单片机原理及其接口技术（第2版） 5 3.3.2外部数据传送指令(7条)1. 16位数传送指令2. 外部ROM的字节传送指令图3-8 0~9平方值表3. 外部RAM的字节传送指令3.3.3堆栈操作指令(2条)图3-9例3.8的堆栈变化示意图6单片机原理及其接口技术（第2版）3.3.4数据交换指令(4条)3.4算术与逻辑运算和移位指令3.4.1算术运算指令(24条)1. 加法指令2. 减法指令3. 十进制调整指令4. 乘法和除法指令3.4.2逻辑运算指令(20条)1. 逻辑与运算指令2. 逻辑或指令3. 逻辑异或指令4. 累加器清零和取反指令3.4.3移位指令(5条)单片机原理及其接口技术（第2版）7图3-10例3.26附图3.5控制转移和位操作指令3.5.1控制转移指令(17条)1. 无条件转移指令图3-11 AJMP指令转移范围8单片机原理及其接口技术（第2版）图3-12例3.29附图图3-13带符号数的比较方法3. 子程序调用和返回指令图3-14二级子程序嵌套及断点地址存放单片机原理及其接口技术（第2版）9图3-15例3.33附图10单片机原理及其接口技术（第2版）4. 空操作指令3.5.2位操作指令(17条)1. 位传送指令2. 位置位和位清零指令3. 位运算指令4. 位控制转移指令习题与思考题3.1指令通常有哪三种表示形式?各有什么特点?3. 2 MCS-51指令按功能可以分为哪几类?每类指令的作用是什么?3. 3 MCS-51共有哪七种寻址方式?各有什么特点?3. 4指出下列每条指令源操作数的寻址方式和功能。

第三章 MCS--51指令系统


（3） 该指令使CY、OV清0。
如除数为0，则A为不定值，OV=1
第五节 逻辑运算指令 一、对A的操作 CLR A；A清0 CPL A；A取反 移位指令 RL A RLC A RR A RRC A
或 MOV R1，#20H MOV @R1, #3AH
MOV DPTR, #3020H
例3 将30H与20H内容互换
MOV A, 30H MOV 30H, 20H MOV 20H, A
（1）MOV 00H,#0FFH 或（1）MOV R0，#00H MOV @R0, #0FFH 或（1）MOV PSW, #00H MOV R0, #0FFH
INC Rn
INC direct INC @Ri
INC DPTR
例17 编程将存放在31H~33H中的数相加，其和放入30H单元 (设和不超过8位）。 MOV R0，#31H MOV A， @R0 INC R0 ADD A， @R0 INC R0 ADD A, @R0 MOV 30H, A MOV R0, #31H MOV R7, #03H MOV A, #00H LOOP:ADD A, @R0 INC R0 DJNZ R7, LOOP MOV 30H, A
第三章MCS-51单片机指令系统

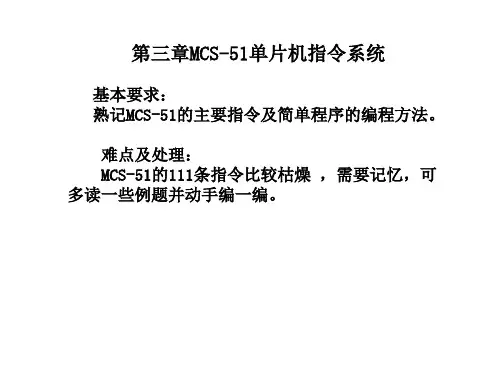

基本要求： 熟记MCS-51的主要指令及简单程序的编程方法。 难点及处理： MCS-51的111条指令比较枯燥 ，需要记忆，可 多读一些例题并动手编一编。
第一节 指令及其表示方式
一、指令的基本概念 指令－－让计算机做某操作所发命令
指令系统－－ 一台计算机所有指令的集合。 MCS-51单片机共111条指令,分为五大类
四、堆栈操作指令 入栈：PUSH direct 出栈：POP direct
