常用尺寸测量仪器介绍

游标卡尺的介绍及使⽤⽅法游标卡尺的介绍及使⽤⽅法游标卡尺是⼯业上常⽤的测量长度的仪器，可直接⽤来测量精度较⾼的⼯件，如⼯件的长度、内径、外径以及深度等。

游标卡尺的概述游标卡尺作为⼀种被⼴泛使⽤的⾼精度测量⼯具，它是由主尺和附在主尺上能滑动的游标两部分构成。

如果按游标的刻度值来分，游标卡尺⼜分0.1、0.05、0.02mm三种。

游标卡尺的读数⽅法游标卡尺是⼀种常⽤的量具，具有结构简单、使⽤⽅便、精度中等和测量的尺⼨范围⼤等特点，可以⽤它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应⽤范围很⼴。

结构组成游标卡尺由主尺和副尺（⼜称游标）组成。

主尺与固定卡脚制成⼀体；副尺与活动卡脚制成⼀体，并能在主尺上滑动。

根据游标上的分度格数，常把游标卡尺分为10分度、20分度、50分度三种．它们的精度（游标上的最⼩分度值——分别为0．1 mm、0．05mm、0．02mm），课本上只介绍了10分度游标卡尺的读数原理，实际上20分度，50分度的卡尺与它的读数原理是相同的．譬如，50分度游标尺上50个分度只有49mm长，⽐主尺上的50个分度短1mm，则游标上的每个分度⽐主尺上的每个分度短1/50mm=0．02mn，即它的测量精度为0．02 mm．游标卡尺是利⽤主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0.98＝0.02mm，因此它的测量精度为0.02mm（副尺上直接⽤数字刻出）游标卡尺按下列规则读数：（1）以游标零刻线位置为准，在主尺上读取整毫⽶数．（2）看游标上哪条刻线与主尺上的某⼀刻线（不⽤管是第⼏条刻线）对齐，由游标上读出毫⽶以下的⼩数．（3）总的读数为毫⽶整数加上毫⽶⼩数读数⽅法读数时⾸先以游标零刻度线为准在尺⾝上读取毫⽶整数，即以毫⽶为单位的整数部分。

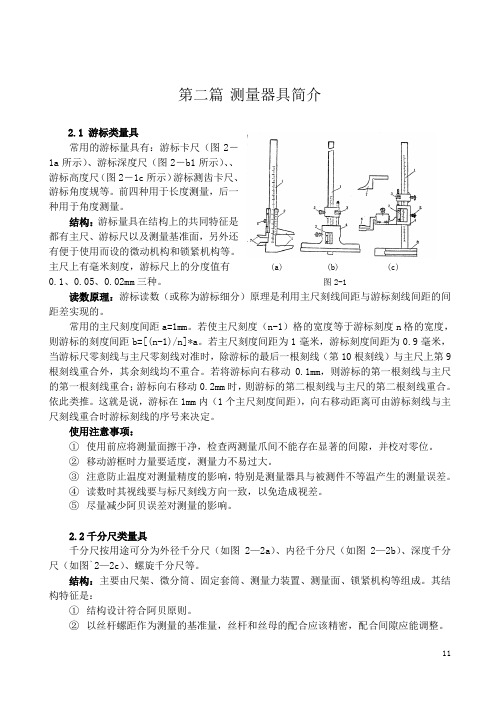

第二篇测量器具简介2.1 游标类量具常用的游标量具有：游标卡尺（图2－1a所示）、游标深度尺（图2－b1所示）、、游标高度尺（图2－1c所示）游标测齿卡尺、游标角度规等。

前四种用于长度测量，后一种用于角度测量。

结构：游标量具在结构上的共同特征是都有主尺、游标尺以及测量基准面，另外还有便于使用而设的微动机构和锁紧机构等。

主尺上有毫米刻度，游标尺上的分度值有(a) (b) (c)0.1、0.05、0.02mm三种。

图2-1读数原理：游标读数（或称为游标细分）原理是利用主尺刻线间距与游标刻线间距的间距差实现的。

常用的主尺刻度间距a=1mm。

若使主尺刻度（n-1）格的宽度等于游标刻度n格的宽度，则游标的刻度间距b=[(n-1)/n]*a。

若主尺刻度间距为1毫米，游标刻度间距为0.9毫米，当游标尺零刻线与主尺零刻线对准时，除游标的最后一根刻线（第10根刻线）与主尺上第9根刻线重合外，其余刻线均不重合。

若将游标向右移动0.1mm，则游标的第一根刻线与主尺的第一根刻线重合；游标向右移动0.2mm时，则游标的第二根刻线与主尺的第二根刻线重合。

依此类推。

这就是说，游标在1mm内（1个主尺刻度间距），向右移动距离可由游标刻线与主尺刻线重合时游标刻线的序号来决定。

使用注意事项：①使用前应将测量面擦干净，检查两测量爪间不能存在显著的间隙，并校对零位。

②移动游框时力量要适度，测量力不易过大。

③注意防止温度对测量精度的影响，特别是测量器具与被测件不等温产生的测量误差。

④读数时其视线要与标尺刻线方向一致，以免造成视差。

⑤尽量减少阿贝误差对测量的影响。

2.2千分尺类量具千分尺按用途可分为外径千分尺（如图2—2a）、内径千分尺（如图2—2b）、深度千分尺（如图`2—2c）、螺旋千分尺等。

结构：主要由尺架、微分筒、固定套筒、测量力装置、测量面、锁紧机构等组成。

其结构特征是：①结构设计符合阿贝原则。

②以丝杆螺距作为测量的基准量，丝杆和丝母的配合应该精密，配合间隙应能调整。

常用测量仪器操作教育培训一、引言在现代化的工业生产中，测量是一个非常重要的环节。

为了确保生产过程中的质量和安全，需要使用各种测量仪器对产品进行检测和监控。

因此，掌握常用测量仪器的操作技能是非常重要的。

本文将对常用测量仪器的操作进行深入介绍和培训。

二、测量仪器的分类测量仪器可以分为机械式测量仪器和电子式测量仪器两大类。

机械式测量仪器通常包括卷尺、游标卡尺、千分尺等，而电子式测量仪器则包括数字卡尺、数字示波器、数据采集仪等。

在实际工作中，我们通常会用到这些测量仪器的一种或几种，因此需要对其操作原理和使用方法有所了解。

三、常用测量仪器的操作培训1. 卷尺卷尺是最为常见的测量仪器之一，其用途广泛，包括测量长度、宽度、厚度等尺寸。

在操作卷尺时，需注意以下几点：首先，要确保卷尺的准确性和灵敏度；其次，要正确拉伸卷尺，避免出现卷尺卷曲和扭曲的情况；最后，要准确读取卷尺上的刻度值，注意十进制和英制单位的转换。

2. 游标卡尺游标卡尺是一种高精度的测量仪器，常用于对小尺寸物体的测量。

在操作游标卡尺时，需注意以下几点：首先，要保持游标卡尺的清洁和整洁；其次，要正确的放置和读取游标卡尺上的刻度值；最后，要避免游标卡尺与测量物体产生摩擦和磨损。

3. 数字卡尺数字卡尺是一种电子式测量仪器，通常有自动显示和存储测量数据的功能。

在操作数字卡尺时，需注意以下几点：首先，要充分了解数字卡尺的操作说明书，确保按照正确的方法操作；其次，要正确设置数字卡尺的零点和分辨率；最后，要对数字卡尺进行定期的清洁和维护。

4. 数字示波器数字示波器是一种专业用途的测量仪器，通常用于对电信号的高精度测量和分析。

在操作数字示波器时，需注意以下几点：首先，要充分了解数字示波器的功能和参数设置；其次，要正确连接被测信号和示波器，并设置合适的测量范围和时间基准；最后，要根据示波器显示的波形进行数据分析和处理。

四、测量仪器的使用技巧除了以上介绍的操作培训外，还需要注意以下几点测量仪器的使用技巧：1. 对测量仪器进行保养和维护，确保其准确性和可靠性；2. 在测量前要对被测物体进行准备和清洁，避免外部因素对测量结果的影响；3. 在进行测量时，要保持专注和耐心，确保测量的准确性；4. 对测量结果要进行记录和分析，及时对不符合要求的测量结果进行调整和处理。

传统测量知识点总结一、测量的定义和基本概念测量是指利用一定的仪器和方法，对物体或现象的某些特征进行定量描述和比较的过程。

测量的基本概念包括测量的目的、测量的对象、测量的方法、测量的精度和测量结果的处理等。

二、常用测量仪器和工具1. 刻度尺：用于测量物体的长度、宽度等线性尺寸。

2. 量角器：用于测量物体之间的夹角。

3. 游标卡尺：用于测量物体的内径、外径等尺寸。

4. 卷尺：用于测量比较长的线性距离。

5. 测量显微镜：用于测量微小的尺寸。

6. 电子秤、天平：用于测量物体的质量。

7. 雷达、测距仪：用于测量物体的距离。

8. 仪表仪器：用于测量物体的温度、压力、流量等物理量。

三、测量的误差及其处理方法1. 系统误差：由于测量仪器本身的不准确性或者测量方法的局限性引起的误差。

2. 随机误差：由于环境因素、人为因素等引起的不确定性误差。

3. 绝对误差、相对误差：描述测量结果的准确程度。

4. 误差的处理方法：重复测量、平均值、误差传递等方法。

四、测量数据的处理与分析1. 数据的整理：整理测量数据，得出测量结果。

2. 数据的分析：利用统计学方法对测量数据进行分析，得出结论。

3. 数据的可靠性：评估测量数据的可信度和准确性。

五、光学测量与传感器测量1. 光学测量：包括白光干涉、激光干涉、衍射等测量方法。

2. 传感器测量：包括温度传感器、压力传感器、液位传感器等各种传感器的测量原理和应用。

六、地理测量与导航定位1. 地理测量：包括地图制图、测量测绘、地理信息系统等领域的测量技术。

2. 导航定位：包括GPS定位、惯性导航、地面测量等定位技术的原理和应用。

七、工程测量与土木测量1. 工程测量：包括建筑工程、道路工程、水利工程等领域的测量技术。

2. 土木测量：包括地质勘探、地形测量、地下管道测量等土木工程领域的测量技术。

八、化学分析与质量检测1. 化学分析：包括质量分析、结构分析等化学分析技术。

2. 质量检测：包括产品质量检测、环境质量检测等质量检测技术。

物理学中常见的测量工具物理学作为自然科学的一个重要分支，研究物质以及其运动和相互作用规律。

在进行物理实验和研究过程中，测量工具是不可或缺的。

本文将介绍物理学中常见的测量工具，包括直尺、量角器、千分尺、显微镜、计时器和天平。

1. 直尺直尺是一种用以测量长度的工具，通常是由金属或塑料制成的。

直尺的一端是固定的起点，而另一端则用以标记待测物体的长度。

它的刻度以厘米（cm）或毫米（mm）为单位，通过直尺，我们可以方便地测量物体的线段长度。

2. 量角器量角器是用来测量角度大小的工具。

它通常由透明的塑料或金属制成，呈半圆形或圆形。

量角器上有刻度，用以精确测量角度。

我们可以通过量角器测量物体之间的夹角，并获得角度的数值。

3. 千分尺千分尺是一种精密测量工具，通常用于测量物体的长度、宽度或厚度。

它具有更高的测量精度，通常可达到小数点后三位。

千分尺由外壳、主尺和游标尺组成，主尺上的刻度为毫米，而游标尺上的刻度为千分之一毫米。

通过千分尺，我们可以获得更精准的测量结果。

4. 显微镜显微镜是一种用于观察微小物体的仪器。

它通过光学系统使目标物体的细节放大，使我们能够观察到肉眼无法看见的细微结构和现象。

显微镜常用于生物学、化学和物理学等领域的研究中，为科学家提供了独特的视角。

5. 计时器计时器是一种用于测量时间的工具。

在物理实验中，时间是一个关键的参数。

计时器可以帮助我们准确地测量物体的运动时间、反应时间等。

目前，电子计时器已取代了传统的机械计时器，具有更高的精度和多种功能。

6. 天平天平是一种用于测量物体质量的工具。

它通过比较待测物体与已知质量物体之间的平衡情况，来确定物体的质量。

天平通常以克（g）或千克（kg）为单位，广泛应用于物理学实验和质量测量。

总结：物理学中的实验和研究离不开测量工具的支持。

直尺、量角器、千分尺、显微镜、计时器和天平等工具在物理学实验中发挥着重要作用。

通过利用这些工具，科学家们能够准确测量物体的尺寸、角度、时间和质量等参数，为物理学的发展和研究提供了强有力的支持。

常用测量工具的使用方法测量工具是科学研究与工程实践中必不可少的工具，常用于测量物体的长度、角度、质量、温度等物理量。

下面我将详细介绍几种常用测量工具的使用方法。

1.尺子：尺子是一种用于测量长度的工具。

使用尺子时，首先将尺子的一端对准所要测量的物体的起点（例如物体的一端），然后读取另一端与物体终点之间的刻度，以确定物体的长度。

尺子通常有毫米、厘米和英寸等刻度。

2.卷尺：卷尺也是用于测量长度的工具。

使用卷尺时，可以直接将其一端对准物体的起点，并沿着物体表面展开卷尺，读取与物体终点对应的卷尺刻度。

卷尺通常有毫米、厘米和英尺等刻度。

3.角尺：角尺是一种用于测量角度的工具。

使用角尺时，将其一端对准角度的顶点，并沿着角度的一边将角尺对齐，然后读取另一边与角度之间的刻度。

角尺通常有度数刻度和度分秒刻度。

4.温度计：温度计是一种用于测量温度的工具。

使用温度计时，将温度计置于所要测量的物体或环境中，等待一段时间，直到温度计的指示稳定下来，并读取其刻度即可得到温度。

5.天平：天平是一种用于测量质量的工具。

使用天平时，首先将所要测量的物体放在天平的盘中，并调整天平的平衡，直到两边保持水平，然后读取天平指示器上的刻度，即可得到物体的质量。

6.游标卡尺：游标卡尺是一种精密测量长度的工具。

使用游标卡尺时，将卡尺的一端对准物体的起点，然后将游标卡尺另一侧的游标滑动到与物体终点对齐的位置，同时读取游标上的刻度，就可以得到物体的长度。

游标卡尺通常具有毫米和英寸两种刻度。

7.测量显微镜：测量显微镜是一种用于测量微小尺寸的工具。

使用测量显微镜时，首先将待测物放在显微镜台上，然后通过调节镜头和聚光模式，将物体放大到适当的尺寸，最后通过表尺或目镜上的刻度，测量物体的尺寸。

8.数字测量仪表：数字测量仪表是一种用于测量各种物理量的高精度仪器。

使用数字测量仪表时，将所要测量的物理量连接到仪表的传感器上，并读取显示屏上的数值，就可以得到物理量的测量结果。

工程测量常用的仪器及其用途工程测量是一门综合性的学科，需要使用多种仪器和设备进行测量和控制。

这些仪器不仅能够大大提高工作效率，还可以提高测量的精度和准确性。

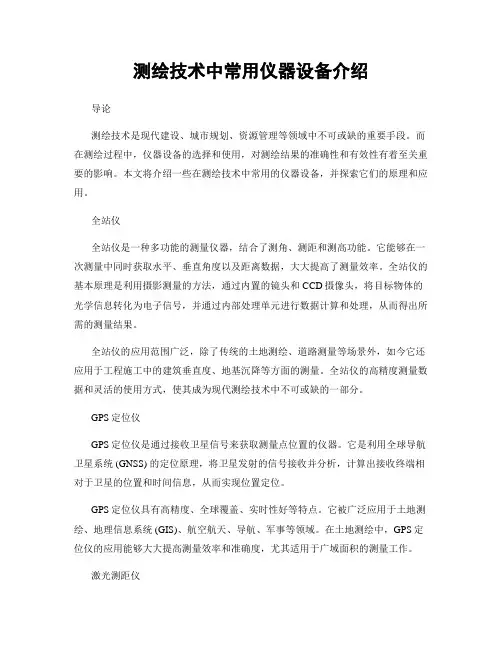

在工程测量中，常用的仪器有：1.光学仪器光学仪器是工程测量中常用的仪器之一，包括全站仪、经纬仪和测距仪等。

全站仪是一种精密的测量仪器，可以实现水平、垂直和斜距测量，广泛应用于土建工程和地质勘探中。

经纬仪则是用于大地测量和天文测量的仪器，可以测量地球上任意两点之间的经纬度和距离，对于大地测量和定位具有重要意义。

测距仪则是一种测量距离和高度的仪器，可以快速、准确地测量目标物体的距离和高度，广泛应用于工程测量和地理测绘中。

2. GPS定位仪GPS定位仪是一种利用全球定位系统进行测量的仪器，可以快速、准确地测定目标物体的经纬度、高度和时间。

在工程测量中，GPS定位仪可以用于地形测量、地质勘探和导航定位等领域，具有测量范围广、测量精度高、操作简便等特点。

3.激光测距仪激光测距仪是一种利用激光技术进行距离测量的仪器，可以实现快速、准确地测量目标物体的距离和高度。

在工程测量中，激光测距仪可以用于建筑测量、地质勘探和工程测绘等领域，具有测量范围广、测量速度快、测量精度高等特点。

4.高精度水准仪高精度水准仪是一种用于测量地表上点的海拔高度的仪器，可以实现快速、准确地测量目标点的高度。

在工程测量中，高精度水准仪可以用于建筑测量、道路测量和地形测量等领域，具有测量精度高、测量范围广、操作简便等特点。

5.接触式测量仪接触式测量仪是一种用于测量工件形状和尺寸的仪器，包括游标卡尺、千分尺和高度规等。

这些仪器可以实现对工件尺寸的快速、准确测量，广泛应用于机械加工、汽车制造和航空航天等领域。

6.非接触式测量仪非接触式测量仪是一种用于测量工件表面形貌和尺寸的仪器，包括光学测量仪、激光测量仪和机器视觉系统等。

这些仪器可以实现对工件表面形貌和尺寸的快速、准确测量，广泛应用于电子制造、光学加工和医疗器械制造等领域。

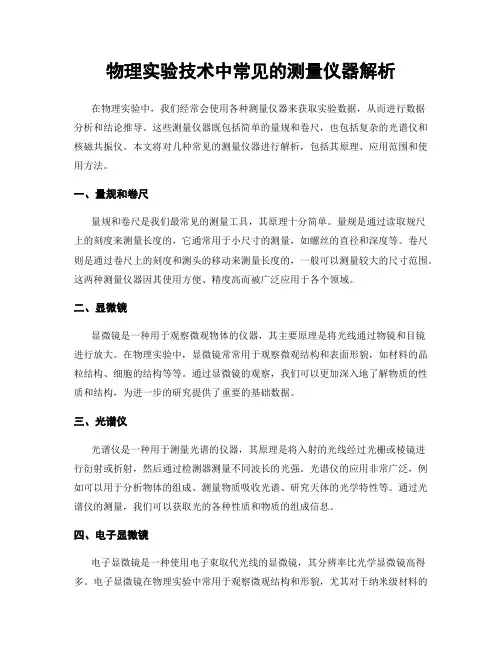

物理实验技术中常见的测量仪器解析在物理实验中，我们经常会使用各种测量仪器来获取实验数据，从而进行数据分析和结论推导。

这些测量仪器既包括简单的量规和卷尺，也包括复杂的光谱仪和核磁共振仪。

本文将对几种常见的测量仪器进行解析，包括其原理、应用范围和使用方法。

一、量规和卷尺量规和卷尺是我们最常见的测量工具，其原理十分简单。

量规是通过读取规尺上的刻度来测量长度的，它通常用于小尺寸的测量，如螺丝的直径和深度等。

卷尺则是通过卷尺上的刻度和测头的移动来测量长度的，一般可以测量较大的尺寸范围。

这两种测量仪器因其使用方便、精度高而被广泛应用于各个领域。

二、显微镜显微镜是一种用于观察微观物体的仪器，其主要原理是将光线通过物镜和目镜进行放大。

在物理实验中，显微镜常常用于观察微观结构和表面形貌，如材料的晶粒结构、细胞的结构等等。

通过显微镜的观察，我们可以更加深入地了解物质的性质和结构，为进一步的研究提供了重要的基础数据。

三、光谱仪光谱仪是一种用于测量光谱的仪器，其原理是将入射的光线经过光栅或棱镜进行衍射或折射，然后通过检测器测量不同波长的光强。

光谱仪的应用非常广泛，例如可以用于分析物体的组成、测量物质吸收光谱、研究天体的光学特性等。

通过光谱仪的测量，我们可以获取光的各种性质和物质的组成信息。

四、电子显微镜电子显微镜是一种使用电子束取代光线的显微镜，其分辨率比光学显微镜高得多。

电子显微镜在物理实验中常用于观察微观结构和形貌，尤其对于纳米级材料的研究具有重要意义。

电子显微镜的原理是通过电子束与样品交互作用，然后使用透射电子或扫描电子来观察样品的形貌和结构。

电子显微镜的应用广泛，如材料科学、生物学、化学等领域。

五、核磁共振仪核磁共振仪是一种用于研究物质的结构和性质的仪器，其原理是利用核磁共振现象。

核磁共振仪可以测量样品中不同核自旋的共振频率，从而获取样品的结构和组成信息。

核磁共振仪在化学、生物、医学等领域有着广泛的应用，如用于分析化合物的结构、研究生物分子的动态过程等。

常用的测量工具有哪些测量工具：是具有固定形态,可直接复现或提供给定量的一个或多个已知量值的计量器具。

量具可分为：(1)单值量具(2)多值量具(3)成套量具。

如:直尺、线纹尺、砝码、量块等。

常用测量工具介绍1 钢直尺、内外卡钳及塞尺钢直尺是基本的长度量具，它的长度有 150，300，500 和1000mm内外卡钳是基本的比较量具，外卡钳是用来测量外径和平面的，内卡钳是用来测量内径和凹槽的。

测量零件直径或孔的尺寸，可以利用钢直尺和内外卡钳配合起来进行。

塞尺测量时，根据结合面间隙的大小，用一片或数片重迭在一起塞进间隙内。

例如用0.03mm的一片能插入间隙，而0.04mm的一片不能插入间隙，这说明间隙在0.03～0.04mm之间，所以塞尺也是一种界限量规。

2 游标卡尺（1）握尺方法：用手握住主尺，四个手指抓紧，大姆指按在游标尺的右下侧半圆轮上，并用大姆指轻轻移动游标使活动量爪能卡紧被测物体，略旋紧固定螺钉，再进行读数。

（2）游标卡尺--读数规则及读数公式从游标尺的零刻度线对准的主尺位置，读出主尺毫米刻度值（取整毫米为整数X）找出游标尺的第几(n)刻线和主尺上某一刻线对齐，则游标读数为：n×精度（精度由游标尺的分度决定）精密量仪测量工具传感器游标卡尺 总测量长度为：L＝X＋n×精度3 螺旋测微量具应用螺旋测微原理制成的量具，称为螺旋测微量具。

它们的测量精度比游标卡尺高，并且测量比较灵活，常用的螺旋读数量具有百分尺和千分尺。

百分尺的读数值为0.01mm，千分尺的读数值为0.001mm。

习惯上把百分尺和千分尺统称为百分尺或分厘卡。

4 百分表百分表和千分表，都是用来校正零件或夹具的安装位置，检验零件的形状精度或相互位置精度的。

它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。

本节主要是介绍百分表。

5 水平仪水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。
