6502电路简介及简单故障判断一.6502电路简介6502电气集中电路分选择组电路和执行组电路两部分.⒈选择组电路挑选组电路分成记录电路和选岔电路.记录电路主要由按钮继电器和方向继电器电路组成,用于记录行车指令、区分进路的性质和方向.选岔电路由七条网线和确认四音始、终端的列车已经开始继电器、辅助已经开始继电器、终端继电器等共同组成.七条网络线的用途;⑴1、2线用来选双动一撇道岔的反位(动作fcj).⑵3、4线用以选双动一捺道岔的反位(动作fcj)⑶5、6线用来选单动、双动道岔的定位(动作dcj)和单动道岔反位(动作fcj)并确定进路中信号点(动作jxj),包括始终端和中间信号点的位置(动作相关的jxj).⑷7线就是已经开始继电器网络线,用来检查四音的选排一致性.1~6线有一个显著特点就是无论进路的方向如何,电路总是从左至右顺序传递动作的.1、3、5线总是从网络左端接入kz电源,2、4、6线总是从网络右端接入kf电源.其他继电器(lkj、fkj、zj)用来记录和确认四音的始、终端并做为电路的区分条件.⒉执行组电路继续执行组电路由道岔控制电路、自动门电路、信号控制电路、弹出电路和鼓励电路共同组成.电路基本结构就是由八条网络线形成的.⑴8线为信号检查继电器网络线,用以检查信号开放的三大基本条件.⑵9线为区段检查和股道检查继电器的网络线,用作对四音展开预先自动门.⑶10线为区段检查继电器痴呆用的网络线,用作避免四音迎面错误弹出.⑷11线为信号继电器的网络线,同时实现信号对外开放.⑸12、13线为弹出网络线,同时实现四音弹出.⑹14、15线为进路光带网络线.二.6502电路动作顺序1.按压始端按钮,始端aj励磁并自闭。
其作用有三点:一是点亮按钮表示灯,使之闪光;二是接通相应的方向继电器励磁电路,方向继电器吸起,点亮进路排列表示灯;三是向选岔网络送kz或kf(若进路的始端在网络的左侧,则向1、3、5线送kz;若进路的始端在进路的右侧,则向2、4、6线送kf)。

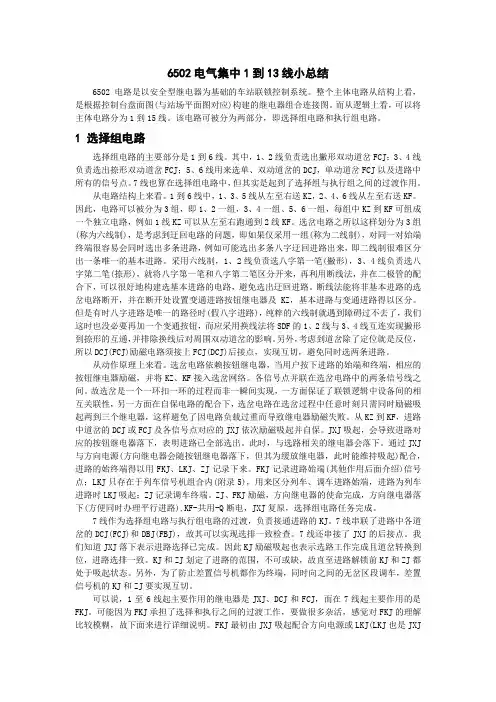

6502电气集中1到13线小总结6502电路是以安全型继电器为基础的车站联锁控制系统。
整个主体电路从结构上看,是根据控制台盘面图(与站场平面图对应)构建的继电器组合连接图。
而从逻辑上看,可以将主体电路分为1到15线。
该电路可被分为两部分,即选择组电路和执行组电路。
1 选择组电路选择组电路的主要部分是1到6线。
其中,1、2线负责选出撇形双动道岔FCJ;3、4线负责选出捺形双动道岔FCJ;5、6线用来选单、双动道岔的DCJ,单动道岔FCJ以及进路中所有的信号点。
7线也算在选择组电路中,但其实是起到了选择组与执行组之间的过渡作用。
从电路结构上来看。
1到6线中,1、3、5线从左至右送KZ,2、4、6线从左至右送KF。
因此,电路可以被分为3组,即1、2一组,3、4一组、5、6一组,每组中KZ到KF可组成一个独立电路,例如1线KZ可以从左至右跑通到2线KF。
选岔电路之所以这样划分为3组(称为六线制),是考虑到迂回电路的问题,即如果仅采用一组(称为二线制),对同一对始端终端很容易会同时选出多条进路,例如可能选出多条八字迂回进路出来,即二线制很难区分出一条唯一的基本进路。
采用六线制,1、2线负责选八字第一笔(撇形),3、4线负责选八字第二笔(捺形),就将八字第一笔和八字第二笔区分开来,再利用断线法,并在二极管的配合下,可以很好地构建选基本进路的电路,避免选出迂回进路。
断线法能将非基本进路的选岔电路断开,并在断开处设置变通进路按钮继电器及KZ,基本进路与变通进路得以区分。
但是有时八字进路是唯一的路径时(假八字进路),纯粹的六线制就遇到障碍过不去了,我们这时也没必要再加一个变通按钮,而应采用换线法将SDF的1、2线与3、4线互连实现撇形到捺形的互通,并排除换线后对周围双动道岔的影响。
另外,考虑到道岔除了定位就是反位,所以DCJ(FCJ)励磁电路须接上FCJ(DCJ)后接点,实现互切,避免同时选两条进路。
从动作原理上来看。

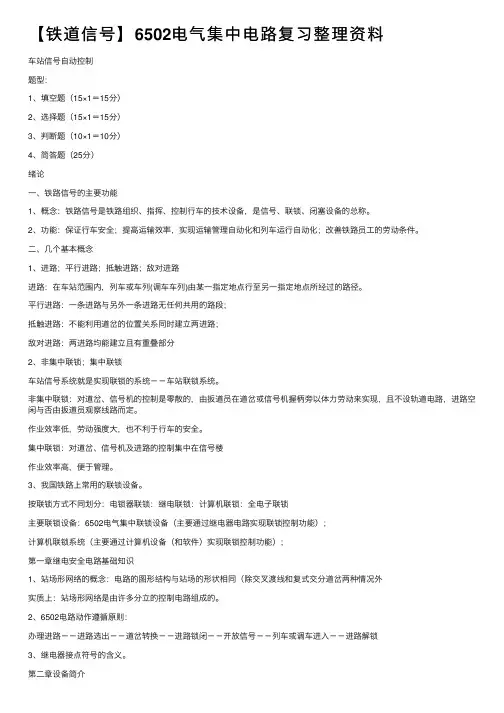

【铁道信号】6502电⽓集中电路复习整理资料车站信号⾃动控制题型:1、填空题(15×1=15分)2、选择题(15×1=15分)3、判断题(10×1=10分)4、简答题(25分)绪论⼀、铁路信号的主要功能1、概念:铁路信号是铁路组织、指挥、控制⾏车的技术设备,是信号、联锁、闭塞设备的总称。
2、功能:保证⾏车安全;提⾼运输效率,实现运输管理⾃动化和列车运⾏⾃动化;改善铁路员⼯的劳动条件。
⼆、⼏个基本概念1、进路;平⾏进路;抵触进路;敌对进路进路:在车站范围内,列车或车列(调车车列)由某⼀指定地点⾏⾄另⼀指定地点所经过的路径。
平⾏进路:⼀条进路与另外⼀条进路⽆任何共⽤的路段;抵触进路:不能利⽤道岔的位置关系同时建⽴两进路;敌对进路:两进路均能建⽴且有重叠部分2、⾮集中联锁;集中联锁车站信号系统就是实现联锁的系统--车站联锁系统。
⾮集中联锁:对道岔、信号机的控制是零散的,由扳道员在道岔或信号机握柄旁以体⼒劳动来实现,且不设轨道电路,进路空闲与否由扳道员观察线路⽽定。
作业效率低,劳动强度⼤,也不利于⾏车的安全。
集中联锁:对道岔、信号机及进路的控制集中在信号楼作业效率⾼,便于管理。
3、我国铁路上常⽤的联锁设备。
按联锁⽅式不同划分:电锁器联锁:继电联锁:计算机联锁:全电⼦联锁主要联锁设备:6502电⽓集中联锁设备(主要通过继电器电路实现联锁控制功能);计算机联锁系统(主要通过计算机设备(和软件)实现联锁控制功能);第⼀章继电安全电路基础知识1、站场形⽹络的概念:电路的图形结构与站场的形状相同(除交叉渡线和复式交分道岔两种情况外实质上:站场形⽹络是由许多分⽴的控制电路组成的。
2、6502电路动作遵循原则:办理进路--进路选出--道岔转换--进路锁闭--开放信号--列车或调车进⼊--进路解锁3、继电器接点符号的含义。
第⼆章设备简介1、6502电⽓集中系统构成,室内、设备的构成及作⽤。

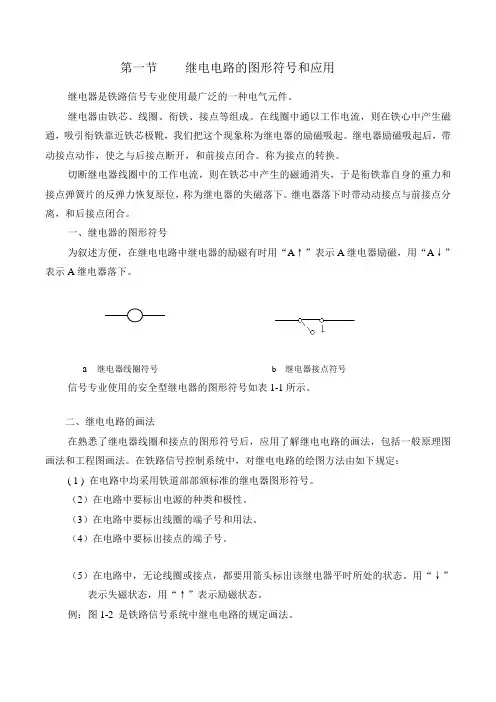

第一节继电电路的图形符号和应用继电器是铁路信号专业使用最广泛的一种电气元件。
继电器由铁芯、线圈、衔铁、接点等组成。
在线圈中通以工作电流,则在铁心中产生磁通,吸引衔铁靠近铁芯极靴,我们把这个现象称为继电器的励磁吸起。
继电器励磁吸起后,带动接点动作,使之与后接点断开,和前接点闭合。
称为接点的转换。
切断继电器线圈中的工作电流,则在铁芯中产生的磁通消失,于是衔铁靠自身的重力和接点弹簧片的反弹力恢复原位,称为继电器的失磁落下。
继电器落下时带动动接点与前接点分离,和后接点闭合。
一、继电器的图形符号为叙述方便,在继电电路中继电器的励磁有时用“A↑”表示A继电器励磁,用“A↓”表示A继电器落下。
a 继电器线圈符号b 继电器接点符号信号专业使用的安全型继电器的图形符号如表1-1所示。
二、继电电路的画法在熟悉了继电器线圈和接点的图形符号后,应用了解继电电路的画法,包括一般原理图画法和工程图画法。
在铁路信号控制系统中,对继电电路的绘图方法由如下规定:( 1 ) 在电路中均采用铁道部部颁标准的继电器图形符号。
(2)在电路中要标出电源的种类和极性。
(3)在电路中要标出线圈的端子号和用法。
(4)在电路中要标出接点的端子号。
(5)在电路中,无论线圈或接点,都要用箭头标出该继电器平时所处的状态。
用“↓”表示失磁状态,用“↑”表示励磁状态。
例:图1-2 是铁路信号系统中继电电路的规定画法。
(a)(b)图1-2 继电电路的规定画法其中(a)图是工程图画法,(b)图是一般原理图画法。
表1-1-1 继电器线圈的图形符号(分线圈使用)表1-1-2继电器接点的图形符号在继电器图形符号上标出继电器的名称。
例如AJ表示为按钮继电器,XJ表示为信号继电器。
电路中用的电源KZ24表示为直流控制电源24伏的正极,KF24表示为直流控制电源的负极。
因为在铁路信号中控制电源规定为24伏,所以实际中24伏省略不写。
另外还有DZ220、DF220、XJZ220、XJF220、GJZ220、GJF220、JZ220、JF220等符号分别表示道岔动作直流电源220伏正极、负极、信号点灯交流电源220伏正极、负极、轨道电路交流电源220伏正极、负极、道岔表示交流电源220伏正极、负极等。
6502电气集中学习手册目录第一章概述 (1)第一节设备简介 (1)第三节控制台 (3)第四节继电器组合 (5)第二章选择组电路 (7)第一节简介 (7)第二节进路按钮的操作方法 (7)第三节方向继电器电路 (8)第四节方向电源及条件电源 (10)第五节按钮继电器电路 (15)第六节选岔电路 (18)第七节进路选择继电器电路 (21)第八节辅助开始继电器电路 (22)第九节开始继电器和终端继电器电路 (23)第十节选择组表示灯电路 (28)第十一节选择组电路动作关系式 (31)第三章执行组电路 (32)第一节简介 (32)第二节道岔控制电路 (32)第三节总取消继电器,总人工解锁继电器及取消继电器电路34第四节信号检查继电器电路 (36)第五节区段检查继电器和股道检查继电器电路 (39)第六节接近预告继电器及照查继电器电路 (41)第七节信号控制电路 (44)第八节信号电灯电路 (46)第九节执行组表示灯电路 (48)第四章进路解锁电路 (53)第一节进路的锁闭,解锁及解锁条件 (53)第二节进路,锁闭,轨道反复示继电器电路 (55)第三节故障锁闭及电路 (59)第四节轨道停电继电器电路 (61)第五节正常解锁电路 (62)第六节取消进路解锁电路 (66)第七节人工延时解锁电路 (69)第八节调车中途返回解锁电路 (71)第九节解锁网络的电路防护 (73)第五章引导信号电路 (74)第一节引导进路锁闭 (74)第二节引导总锁闭 (74)第六章电路动作实例 (76)6502电气集中电路学习手册第一章概述第一节设备简介6502电气集中是我国自己设计的较先进的铁路信号设备,是实现铁路自动化和现代化的基础设备之一。
全车站的信号,道岔和排列进路统一由控制台集中控制和监督,实现了站内行车指挥的自动控制,在设备发生故障时能自动导向安全,因此6502电路也是一种较安全可靠的电路制式。
6502电气集中设备由室内设备和室外设备两大部分组成。

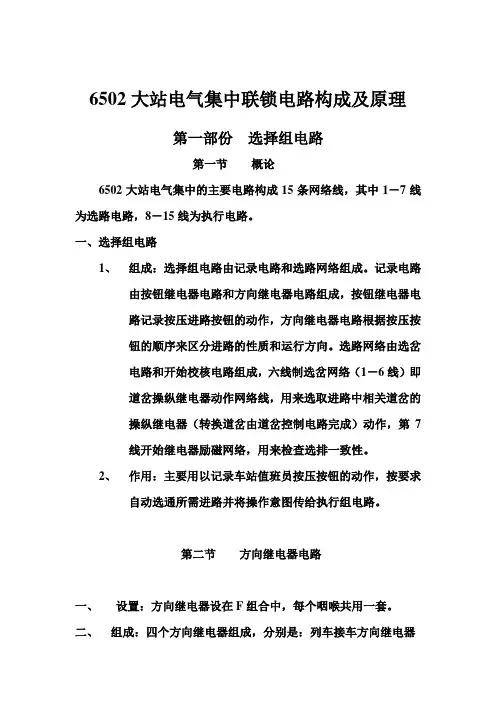

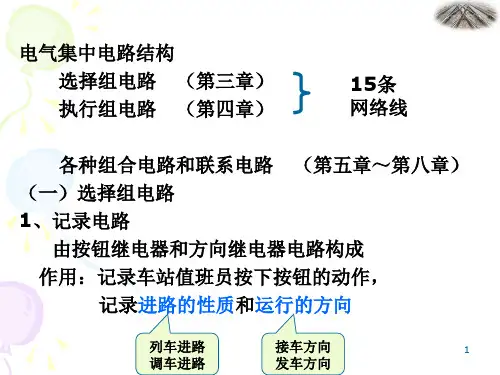

6502大站电气集中联锁电路构成及原理第一部份选择组电路第一节概论6502大站电气集中的主要电路构成15条网络线,其中1-7线为选路电路,8-15线为执行电路。
一、选择组电路1、组成:选择组电路由记录电路和选路网络组成。
记录电路由按钮继电器电路和方向继电器电路组成,按钮继电器电路记录按压进路按钮的动作,方向继电器电路根据按压按钮的顺序来区分进路的性质和运行方向。
选路网络由选岔电路和开始校核电路组成,六线制选岔网络(1-6线)即道岔操纵继电器动作网络线,用来选取进路中相关道岔的操纵继电器(转换道岔由道岔控制电路完成)动作,第7线开始继电器励磁网络,用来检查选排一致性。
2、作用:主要用以记录车站值班员按压按钮的动作,按要求自动选通所需进路并将操作意图传给执行组电路。
第二节方向继电器电路一、设置:方向继电器设在F组合中,每个咽喉共用一套。
二、组成:四个方向继电器组成,分别是:列车接车方向继电器(LJJ)、列车发车方向继电器(LFJ)、调车接车方向继电器(DJJ)、调车发车方向继电器(DFJ)。
三、向继电器的吸起时机、落下时机及控制台的现象:a)吸起时机:按下始端按钮按钮继电器吸起后方向继电器吸起同时控制台排列灯亮灯。
b)落下时机:选路完成进路右端的按钮继电器复原后方向继电器复原同时排列灯灭灯。
c)十种方向电源:KF-共用-Q、KF-共用-H、KF-LJJ-Q、KF-LFJ-Q、KF-DJJ-Q、KF-DFJ-Q、KZ-共用-H、KZ-列共-Q、KZ-列共-DJJ-Q、KZ-列共-DFJ-Q。
d)方向继电器电路图解(略)e)注:FJ的自闭电路:列车或调车终端按钮继电器构通FJ的一条自闭电路;但列车或调车按钮作变通时FJ有三条自闭电路;专用的变通按钮在选路时有二条自闭电路。
第三节按钮继电器电路一.设置:每一个可作信号始端和终端的信号点设置一个LAJ和一个DAJ,单置调车信号机设置AJ、1AJ和2AJ。
二. 作用:按钮继电器(AJ)用来记录值班员排列进路时所按下按钮的动作。

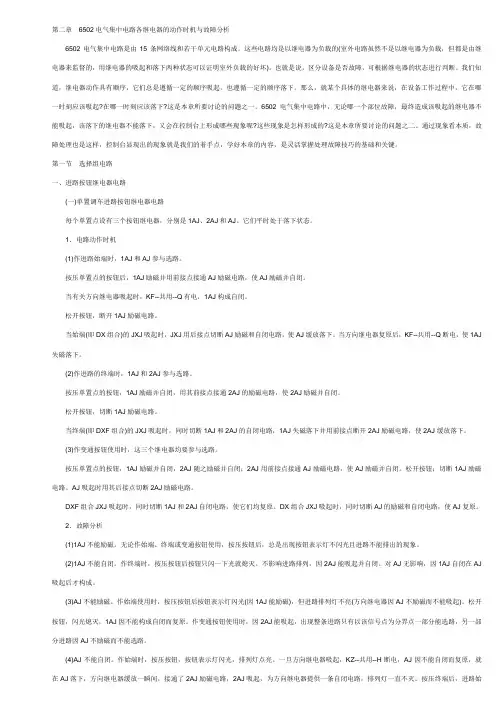

第二章6502电气集中电路各继电器的动作时机与故障分析6502电气集中电路是由15条网络线和若干单元电路构成。
这些电路均是以继电器为负载的(室外电路虽然不是以继电器为负载,但都是由继电器来监督的,用继电器的吸起和落下两种状态可以证明室外负载的好坏)。
也就是说,区分设备是否故障,可根据继电器的状态进行判断。
我们知道,继电器动作具有顺序,它们总是遵循一定的顺序吸起,也遵循一定的顺序落下。
那么,就某个具体的继电器来说,在设备工作过程中,它在哪一时刻应该吸起?在哪一时刻应该落下?这是本章所要讨论的问题之一。
6502电气集中电路中,无论哪一个部位故障,最终造成该吸起的继电器不能吸起,该落下的继电器不能落下,又会在控制台上形成哪些现象呢?这些现象是怎样形成的?这是本章所要讨论的问题之二。
通过现象看本质,故障处理也是这样,控制台显现出的现象就是我们的着手点,学好本章的内容,是灵活掌握处理故障技巧的基础和关键。
第一节选择组电路一、进路按钮继电器电路(一)单置调车进路按钮继电器电路每个单置点设有三个按钮继电器,分别是1AJ、2AJ和AJ。
它们平时处于落下状态。
1.电路动作时机(1)作进路始端时,1AJ和AJ参与选路。
按压单置点的按钮后,1AJ励磁并用前接点接通AJ励磁电路,使AJ励磁并自闭。
当有关方向继电器吸起时,KF--共用--Q有电,1AJ构成自闭。
松开按钮,断开1AJ励磁电路。
当始端(即DX组合)的JXJ吸起时,JXJ用后接点切断AJ励磁和自闭电路,使AJ缓放落下。
当方向继电器复原后,KF--共用--Q断电,使1AJ 失磁落下。
(2)作进路的终端时,1AJ和2AJ参与选路。
按压单置点的按钮,1AJ励磁并自闭,用其前接点接通2AJ的励磁电路,使2AJ励磁并自闭。
松开按钮,切断1AJ励磁电路。
当终端(即DXF组合)的JXJ吸起时,同时切断1AJ和2AJ的自闭电路,1AJ失磁落下并用前接点断开2AJ励磁电路,使2AJ缓放落下。
6502电气集中电路原理简介一、6502电气集中15条网络线的作用6502电气集中电路根据站场形状设有15条网络线,各网络线的用途如下:1、1、2线为撇型双动道岔1FCJ(反操继电器)、2FCJ动作线,左侧为1FCJ右侧为2FCJ,1线带KZ电源、2线带KF电源。
动作时KZ电源从左往右经1线至1FCJ3~4线圈至2线得到KF电源,1FCJ吸起并经1~2线圈及第1组前接点自闭;1FCJ吸起后1线KZ电源经1FCJ第2组前接点继续向右传递至2FCJ3~4线圈至2线得到KF电源,2FCJ吸起并经1~2线圈及第1组前接点自闭;1线KZ电源经2FCJ第2组前接点继续向右传递,即1条进路1~2线上并联的所有撇型道岔1FCJ、2FCJ 为从左往右顺序动作。
2、3、4线为捺型双动道岔1FCJ、2FCJ动作线,左侧为1FCJ右侧为2FCJ,3线带KZ电源、4线带KF电源。
动作时KZ电源从左往右经3线至1FCJ3~4线圈至4线得到KF电源,1FCJ吸起并经1~2线圈及第1组前接点自闭;1FCJ吸起后3线KZ电源经1FCJ第2组前接点继续向右传递至2FCJ3~4线圈至4线得到KF电源,2FCJ吸起并经1~2线圈及第1组前接点自闭;2FCJ吸起后3线KZ电源经2FCJ第2组前接点继续向右传递,即1条进路3~4线上并联的所有捺型双动道岔1FCJ、2FCJ为从左往右顺序动作。
3、5、6线为双动道岔1DCJ(定操继电器)、2DCJ、单动道岔FCJ、DCJ动作线及进路上各信号点的JXJ(进路选择继电器)励磁线,左侧为1DCJ右侧为2DCJ,5线带KZ电源6线带KF电源。
动作时KZ电源经5线从左往右传递至1DCJ3~4线圈至6线得到KF电源,1DCJ吸起并经1~2线圈及第1组前接点自闭;1DCJ 吸起后5线KZ电源经1DCJ第2组前接点继续向右传递至2DCJ3~4线圈至6线1得到KF电源,2DCJ吸起并经1~2线圈及第1组前接点自闭;2DCJ吸起后5线KZ电源经2DCJ第2组前接点继续向右传递至右侧信号点JXJ3~4线圈至6线得到KF电源,JXJ吸起并经1~2线圈及方向电源自闭,JXJ吸起后第2组前接点向信号点右侧5线继续送出KZ电源向右传递。

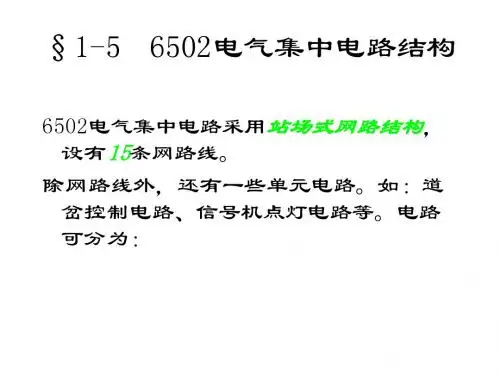

6502 电气集中电路概述文字文字6502电气集中电路概述6502电气集中电路的主要电路由15条网路线构成,其中1~7线为选路电路,8~15线为执行电路。
据次,可将6502电路分为选择组电路和执行组电路两大部分。
选择组电路记录电路和选路网路组成,主要用以记录车站值班员按压按钮的动作,按要求自动选通所需进路,并将操作意图传给执行组电路。
在记录电路中,由按钮继电器电路记录按压进路按钮的动作,由方向继电器根据所按压进路的顺序来区分进路性质和运行方向。
选路网路包括选岔电路和开始继电器电路。
在7线网路线中,1~6线是道岔操纵继电器动作网路线,组成6线制选岔电路,用来在排列进路的过程中自动选出进路上的各有关道岔所需的位置;第7线是开始继电器励磁网络,用以检查所选进路和所排进路的一致性。
进路选定后,即将车站值班员的操作意图传达到执行组电路,构成执行组的动作条件。
执行组电路概况执行组带内陆的作用是,检查进路中道岔位置。
区段空闲,未建立敌对进路,实现道岔区段锁闭和开放信号,以及完成进路的解锁。
执行组电路可分为信号检查。
区段检查,信号开放,锁闭及解锁等环节。
1.2线:用来选出“八”字第一笔双动道岔的反位。
1FJ,2FJ。
3.4线:用来选出“八”字第二笔双动道岔的反位。
5.6线:用来选单动及双动道岔定位和单动道岔反位。
7线:开始继电器(KJ), 用以检查所选进路和所排进路的一致性。
执行组电路主要由8线网路线组成。
8线:信号检查继电器电路(XJJ),用来检查开放信号的可能性,即进路空闲,没有建立敌对进路,道岔位置正确。
9线:区段检查继电器(QJJ)和股道检查继电器(GJJ)电路,用来检查区段空闲,实现进路锁闭。
10线:是区段检查继电器(QJJ)自闭电路,用来防止区段故障解锁方式使进路迎面错误解锁。
11线:信号继电器(XJ)电路,检查进路上各区段处于锁闭状态,道岔位置正确,以及迎面敌对进路检查,符合条件即可开放信号。
12.13线:为进路继电器网路,用来实现进路锁闭,完成进路的正常解锁,取消,人解,调车中途返回解锁以及引导锁闭等。
6502电气集中联锁主要是以15条网络线来贯通电路,存在着一种相互制约的联锁关系。
15条网络线分别有,1,2线的八字第一笔FCJ电路,3,4线的八字第二笔FCJ电路,5,6线的JXJ电路,7线的KJ电路,8线的XJJ电路,9线的QJJ电路,10线的QJJ自闭电路,11线的XJ电路,12,13线的LJ电路(解锁电路),14,15线的光带表示灯电路。
15条网络线是属于定型电路,除此之外,还有各个单元电路。
在网络电路中又是通过各个单元电路来实现联锁。
在6502电路中大致分为选择组电路和执行组电路。
一.选择组单元电路
1.AJ电路的组成与作用。
在AJ的励磁电路是直接按压A接通,KZ电源通过AJ的线圈3到4在到KF电源,实现励磁吸起。
之后通过自身的前接点来勾通自闭电路,AJ的自闭电路是KZ出来经过LXJ的11—13,DXJ的21—23,QJ的61—63,FKJ的21—23,JXJ的61—63,(LAJ的71—72),到线圈1和2在到KF 。
只要以上任一一个继电器吸起,那么AJ的自闭电路断开,AJ就回落下。
AJ作用,1.适合用于1—6线,只有它吸起并保持自闭后方可把1—6线的KZ电源送出去。
2.在进路A表示灯电路中提供SJZ电源。
2.方向继电器电路的组成与作用。
FJ电路是由各个AJ的吸起来实现励磁与自闭的。
在6502电路中FJ提供10种方向电源。
分别有(KF—共用—Q用于JXJ电路的自闭电路。
KF—共用—H用于FKJ重复开放信号的励磁电路中和TAJ的励磁电路中。
KZ—共用—H用于单置调车AJ电路中。
KZ—列共—Q 用于并置和差置调车信号机AJ电路中。
KZ—列共—DJJ—Q,KZ—列共—DFJ—Q,KF—LFJ—Q,KF—LJJ—Q,KF—DFJ—Q,KF—DJJ—Q)。
FJ电路一般是上下行咽喉各设置一套,分别有LJJ,LFJ,DJJ,DFJ,4个继电器电路。
LJJ 是用于列车接车方向,LFJ是用于列车发车方向,DFJ是用于调车发车方向,DJJ是用于调车接车方向。
平时4个继电器是处于落下状态,只有在选排进路时按下始端按钮后,所属该方向的FJ吸起,当某一个FJ吸起后其它的3个J落下。
作用是区别运行方向和记录列车的性质(是列车进路还是调车进路)。
在控制台上装有进路排列表示灯(PHD),它的作用是反映FJ是否工作正常,进路是否全部选出。
在PHD电路中并接了FJ的前接点,当某一个FJ吸起时,PHD亮灯,说明:AJ,FJ正常工作。
二. 选择组网络电路
1. 1,2线是道岔反位八字第一笔FCJ电路和3,4线是道岔反位八字第二笔FCJ电路
在网络电路中1.2线是道岔反位八字第一笔FCJ电路,FCJ电路中有两的FCJ,分为1FCJ 和2FCJ。
先是1FCJ吸起在是2FCJ吸起。
在电路中2FCJ的吸起是通过1FCJ的21—22接点。
3,4线与1,2线的电路一样。
该电路大体特点是KZ电源经由始端AJ的吸起接点到
该道岔的1DCJ的第4组后接点在到1FCJ的3,4线圈经过2DCJ第4组后接点顺着网络线就回到终端的AJ前接点到KF电源,至此1FCJ电路励磁。
励磁后马上就自闭,自闭电路是通过KZ—ZQJ—H电源到1FCJ1,2线圈经过自身的第一组前接点在经过该道岔的1SJ的第4组后接点到KF电源。
当1FCJ励磁吸起自闭后KZ电源经过1FCJ的第2组前接点接通2FCJ 的电路,在2FCJ自闭电路中相应用到2SJ的第4组后接点。
这就是1到4线电路基本特点。
2. 5,6线的JXJ电路
JXJ进路选择继电器电路是并联传递,一般是有信号机的地方都要设置一个JXJ继电器,用于选择进路检查进路的空闲状态,5,6线上既要检查JXJ又要检查单动道岔的1FCJ,2FC,和1DCJ和2DCJ电路,JXJ,DCJ,FCJ都是并联在网络线上,实行逐点检查,正常的话各个J就吸起。
在一条进路中有道岔,有区段,按照列车运行的顺序,进路上依次检查各个点。
在JXJ励磁电路中KZ电源直接到JXJ的线圈3和4,(KZ电源是由第5网络线传递在6线中得到KF),有道岔的地方是通过DCJ或FCJ的第4组后接点,有区段的地方要检查QJJ 的第6组后接点,CJ的第6组前接点,DGJ的第2组前接点。
检查完后就回到KF电源。
在JXJ的自闭电路中由KZ 电源经过自身第一组前接点到线圈的1和2到KF—共用—Q。
