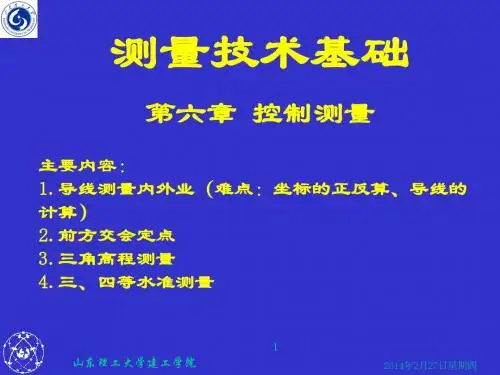

第三节课 小地区控制测量

国家平面控制网的布设原则：由高级到低级、由整体到局 部。 国家平面控制网按精度分为一、二、三、四等，逐级加密。 一等精度最高，沿经纬线布设。 通视条件不好地区，三、四等三角网也可用相应的精密导 线代替。 国家平面控制网纵横锁系布网方案和全面布网方案
国家级平面控制各级三角测量的精度要求和边长规定
等级 一 二 三 平均边长 一般情况下20-25km 特殊情况下15-45km 一般情况下13km 一般情况下8km 测角中误差 0.7 1.0 1.8 三角形最大闭合差 2.5 3.5 7.0 起始边相对误差 1:350000 1:350000 1:150000
由于坐标增量闭合差的存在， 使得导线点1出发后不是闭合 到出发点1，而是闭合到点1。 由此产生了导线全长闭合差：
f f x2 f y2
导线测量的精度以导线全长相对闭合差K表示：
K
l l
f
f

1
经纬仪导线测量的精度要求：一般地区不大于1/2000， 量距困难地区不大于1/1000。 当相对闭合差超过容许范围，应检查计算是否有误以 及外业成果。如果计算无误，则应到实地重测可以部 分或全部重测。
实例：逆时针编号，前进方向测左角
f 540 0 01 540 0 1
f 容 40 5 89 1 29
f f容
1 v i 0.2 n 5 v i f f
编号 1 观测角值 85051.2 改正后角值 85051.0
7.2 经纬仪导线测量
随着电磁波测距和计算机技术的发展，用导线测量方 法建立平面控制网得到广泛应用 优点：布设灵活，适用于平原和人口密集地区。
7.2.1导线布设形式
闭合导线
附合导线

闭合导线计算实例
点 观测角
改正数
号 （°′″） （″）/
改正角
（°′″）
1
2 107 48 30
+13
107 48 43
3
73 00 20
+12
73 00 32
4
89 33 50
+12
89 34 02
1
89 36 30
+13
89 36 43
2
总 359 59 10 和
辅 助 计 算
+50 360 00 00
时应同时观测竖角，以便进行倾斜改正。若
用钢尺丈量，则钢尺必须经过鉴定。
5.4 经纬仪导线测量的内业计算
导线测量的目的：计算导线点的坐标
1、闭合导线内业计算 1）角度闭合差计算 2）角度改正计算
3）逐边计算方位角
4）、坐标增量计算 5）、坐标增量闭合差计算
6）、坐标增量改正数计算
7）、坐标增量改正计算 8）、坐标计算
2、图根控制测量：面积在0.5km以下的测区，图根控
制网可作为首级控制。
直接供地形测图使用的控制点，称为图根控 制点，简称 图根点。 测定图根点位置的工作，称为 图根控制测 量。图根点的密度(包括高级点)，取决于测图 比例尺和地物、地貌的复杂程度。
二、高程控制测量（测定H）
布设原则：由高级到低、从整体到局部。 国家高程控制网：一、二、三、四等。 城市高程控制网：二、三、四等。 小地区高程控制网：三、四等及图根水准。
国家控制测量 城市控制测量 小区
图根控制测量
一、国家控制测量
分为：国家平面控制测量和国家高程控制测量
在全国范围内建立的控制网，称为 国家控制网。它是全 国各种比例尺测图的基本控制，并为确定地球的形状和 大小提供研究资料。

四、GPS测量的观测工作
1．天线安置 (1) 静态相对定位时，天线安置应尽可能利用三脚架，并安置在标 志中心的上方直接对中观测。 (2) 天线底板上的圆水准器气泡必须严格居中。 (3)天线的定向标志线应指向正北。 (4) 雷雨天气安置天线时，应注意将其底盘接地，以防止雷击。 (5) 量取天线高。
2．观测作业
二．控制测量的分类
1．平面控制测量：测定控制点平面位置（X、Y）的工作。 （1）导线（控制）测量 （2）三角（控制）测量
2．高程控制测量：测定控制点高程H的工作。 （1）水准测量 （2）三角高程测量
三．控制测量的等级
1．平面控制测量 （1）国家平面控制网：导线网和三角网：一、二、三和四等、惯性大地测量、 GPS控制测量。
(4) 点位应有利于公路勘测放样与施工放样，且距路线中心线的距离 50m～300m。对于大型桥梁、互通式立交、隧道等还应考虑加密布设控制网 的要求。
(5) 对于基线较长的GPS网，还应考虑观测站附近应具有良好的通讯设施 和电力供应，以供观测站之间的联络和设备用电。
(6) GPS控制点需要设方位点时，其目标应明显、便于观测，与GPS点的 距离不宜小于500m，且与线路垂直。
1．网形设计的一般原则 (1) GPS网布设成由独立观测边构成的闭合图形，如三角形、多边形或附 合路线，以增加检核条件。 (2) GPS控制网作为公路首级控制网，每隔5km设置一对相互通视的GPS 点。当作为施工控制网时，每个GPS点至少应与一个相邻点通视。 (3) 网中相邻点间基线向量的精度应分布均匀。 (4) GPS网点应与已知高级控制点相重合。重合点一般不应少于3个，重 合点在网中的分布要均匀。
导线测量的技术要求
等级
附合导 线长度 (km)

5.
4.
3.
2.
1.
3
小地区控制测量应用
工程测量应用
建筑工程：测量建筑物的位置、高度、面积等参数
道路工程：测量道路的走向、宽度、坡度等参数
桥梁工程：测量桥梁的位置、高度、跨度等参数
水利工程：测量河流、水库、水坝等水利设施的位置、高度、面积等参数
矿山工程：测量矿山的位置、高度、面积等参数
市政工程：测量城市道路、绿化带、地下管线等市政设施的位置、高度、面积等参数
02
遵循测量规范和操作流程
03
定期对测量数据进行检查和校准
04
确保数据存储和传输的安全性和完整性
