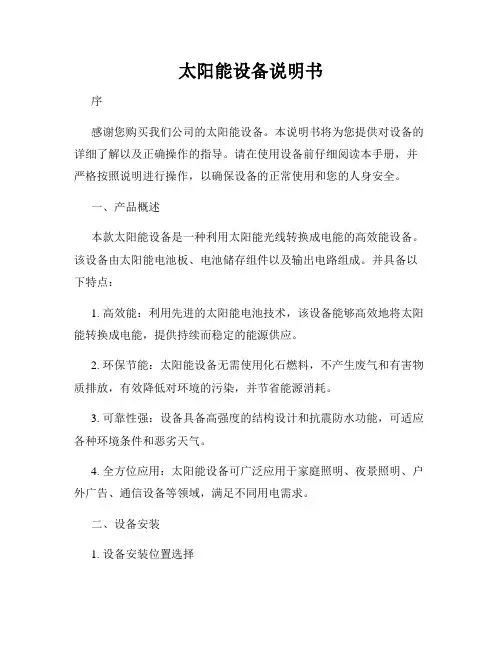

太阳能设备说明书序感谢您购买我们公司的太阳能设备。

本说明书将为您提供对设备的详细了解以及正确操作的指导。

请在使用设备前仔细阅读本手册，并严格按照说明进行操作，以确保设备的正常使用和您的人身安全。

一、产品概述本款太阳能设备是一种利用太阳能光线转换成电能的高效能设备。

该设备由太阳能电池板、电池储存组件以及输出电路组成。

并具备以下特点：1. 高效能：利用先进的太阳能电池技术，该设备能够高效地将太阳能转换成电能，提供持续而稳定的能源供应。

2. 环保节能：太阳能设备无需使用化石燃料，不产生废气和有害物质排放，有效降低对环境的污染，并节省能源消耗。

3. 可靠性强：设备具备高强度的结构设计和抗震防水功能，可适应各种环境条件和恶劣天气。

4. 全方位应用：太阳能设备可广泛应用于家庭照明、夜景照明、户外广告、通信设备等领域，满足不同用电需求。

二、设备安装1. 设备安装位置选择为了获得最佳的太阳能接收效果，请安装在以下位置：- 选择光照充足的阳光直射区域，避免遮挡。

- 注意设备安装角度，选取与地理位置纬度相当的角度进行安装。

- 确保安装区域平整，无明显阴影和障碍物。

2. 设备安装步骤（1）固定太阳能电池板：将太阳能电池板固定在支架上，并确保支架稳固牢固。

（2）连接电池储存组件：将太阳能电池板的输出接线与电池储存组件连接，确保接线牢固可靠。

（3）连接输出设备：将电池储存组件的输出接线与需要供电的设备连接，确保接线正确无误。

三、设备操作与维护1. 设备开启与关闭设备使用前，请按以下步骤操作：（1）确保电池储存组件电量充足。

（2）将开关切换至“ON”位置。

设备使用完毕后，请将开关切换至“OFF”位置。

2. 设备维护（1）定期清洁太阳能电池板表面，确保其光吸收效果。

（2）检查设备接线是否松动，确保连接可靠。

（3）预防恶劣天气对设备的影响，及时做好防雨、防尘等保护措施。

（4）了解设备使用寿命信息，并定期更换老化的元件和部件。

四、安全使用提示1. 请勿随意拆卸设备，以免发生触电、短路等危险。

太阳能热水工程（热水器）是产生热水的换热设备。

水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。

集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。

所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。

这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。

很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。

在水垢严重的地区，甚至会发生管道堵塞的现象。

从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。

：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。

但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。

“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。

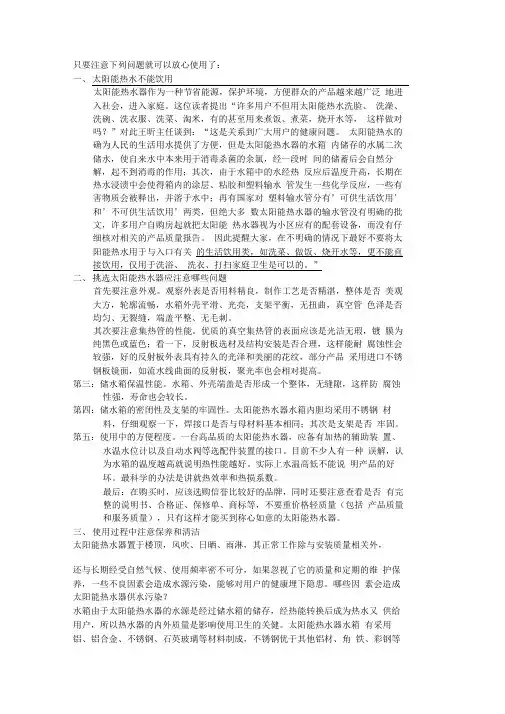

只要注意下列问题就可以放心使用了：一、太阳能热水不能饮用太阳能热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。

这位读者提出“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。

太阳能热水的确为人民的生活用水提供了方便，但是太阳能热水器的水箱内储存的水属二次储水，使自来水中本来用于消毒杀菌的余氯，经一段时间的储蓄后会自然分解，起不到消毒的作用；其次，由于水箱中的水经热反应后温度升高，长期在热水浸渍中会使得箱内的涂层、粘胶和塑料输水管发生一些化学反应，一些有害物质会被释出，并溶于水中；再有国家对塑料输水管分有’可供生活饮用’和’不可供生活饮用’两类，但绝大多数太阳能热水器的输水管没有明确的批文，许多用户自购房起就把太阳能热水器视为小区应有的配套设备，而没有仔细核对相关的产品质量报告。

因此提醒大家，在不明确的情况下最好不要将太阳能热水用于与入口有关的生活饮用类，如洗菜、做饭、烧开水等，更不能直接饮用，仅用于洗浴、洗衣、打扫家庭卫生是可以的。

”二、挑选太阳能热水器应注意哪些问题首先要注意外观。

观察外表是否用料精良，制作工艺是否精湛，整体是否美观大方，轮廓流畅，水箱外壳平滑、光亮，支架平衡，无扭曲，真空管色泽是否均匀、无裂缝，端盖平整、无毛刺。

其次要注意集热管的性能。

优质的真空集热管的表面应该是光洁无瑕，镀膜为纯黑色或蓝色；看一下，反射板选材及结构安装是否合理，这样能耐腐蚀性会较强，好的反射板外表具有持久的光泽和美丽的花纹，部分产品采用进口不锈钢板镜面，如流水线曲面的反射板，聚光率也会相对提高。

第三：储水箱保温性能。

水箱、外壳端盖是否形成一个整体，无缝隙，这样防腐蚀性强，寿命也会较长。

第四：储水箱的密闭性及支架的牢固性。

太阳能热水器水箱内胆均采用不锈钢材料，仔细观察一下，焊接口是否与母材料基本相同；其次是支架是否牢固。

太阳能热水器控制仪使用说明书太阳能热水器使用说明，一般情况下也就是说的太阳能热水器控制仪的使用方法，在这里我们拿最常用的西子控制仪说明书，为大家讲解一下使用方法,希望对大家在使用过程中减少一些疑难问题，方便大家使用。

tmc至尊全天候测控仪使用说明书【主要技术指标】1.使用电源：220vac 功耗：<5w2.测温精度：±2℃3.测温范围：0-99℃4.控温精度：±2℃5.水位分档：五档环形显示6.可控水泵或电热带功率：≤500w7.可控电加热功率：≤1500w 可选：3000w8.漏电动作电流：≤10ma/0.1s9.电磁阀参数：直流dc12v，可选用有压阀或无压阀有压阀工作压力：0.02mpa～0.8mpa 无压阀工作压力：0.0mpa，适用于水箱供水或低压供水10.广域亮彩显示屏低功耗：<0.5w【主要功能】1.北京时间：实时显示北京时间2.水位预置：可预置加水水位50、80、100%3.水温预置：可预置加热温度范围：30℃-80℃，定时加热若不需要启动电加热，可预置为00℃4.水温指示：显示太阳能热水器内部实际水温5.水位指示：显示太阳能热水器内部所存水量6.缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7.缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8.手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。

启动加热时水位若低于50%，则先启动上水再加热。

正在加热时水位低于50%自动关闭加热，保护电加热管。

启动手动上水时，若实际水位大于等于预置水位时，测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不超过60℃9.自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9：00上水至100%水位，第二次15：00启动上水至100%水位。

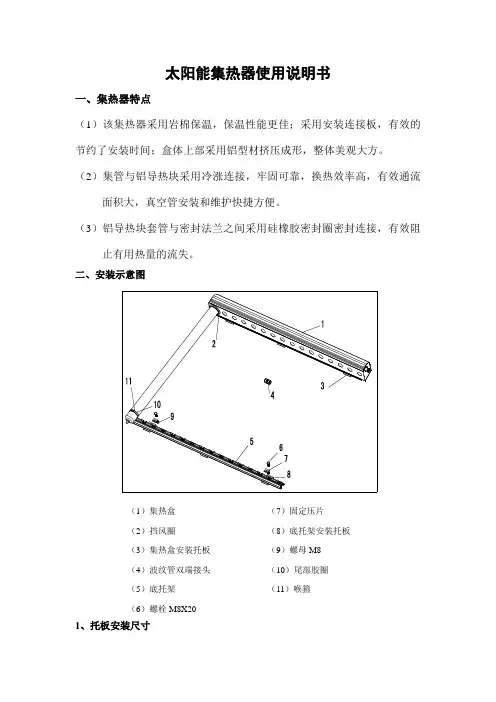

太阳能集热器使用说明书一、集热器特点（1）该集热器采用岩棉保温，保温性能更佳；采用安装连接板，有效的节约了安装时间；盒体上部采用铝型材挤压成形，整体美观大方。

（2）集管与铝导热块采用冷涨连接，牢固可靠，换热效率高，有效通流面积大，真空管安装和维护快捷方便。

（3）铝导热块套管与密封法兰之间采用硅橡胶密封圈密封连接，有效阻止有用热量的流失。

二、安装示意图（1）集热盒（7）固定压片（2）挡风圈（8）底托架安装托板（3）集热盒安装托板（9）螺母M8（4）波纹管双端接头（10）尾部胶圈（5）底托架（11）喉箍（6）螺栓M8X201、托板安装尺寸为使集热盒和底托架安装调整更加方便，本产品采用了保温盒托板和底托架托板，将这两种托板焊接在角钢支架上，托板安装尺寸如图所示。

2、集热盒安装按左图所示，将集热盒铝型材托脚插入托板，并用螺栓配合压片固定集热盒。

3、底托架安装按左图所示，将底托架插入托板，并用螺栓配合压片固定。

4、挡风圈安装安装真空管前，把挡风圈套在真空管法兰上，起到保护法兰和阻止散热的作用。

5、导热硅脂的使用为保证集热器使用性能，提高传导效率，务必将导热硅脂均匀涂抹在热管的冷凝端表面，然后沿真空管与法兰的轴线插入铝导块套筒中。

6、真空管底部固定底托架调整固定后，将真空管放在底托架上，用喉箍配合尾部胶圈固定真空管。

7、集热器组之间波纹管安装相邻两组集热器连接在一起，用保温材料将波纹管包裹，紧固时用38mm开口扳手或相应的活扳手，注意一定要加密封垫片！8、压力检测集热器（系统）的所有管路安装完毕后，为管路做保温之前，必须做打压试验，压力是0.4MPa。

9、三角支架参考尺寸C4-SD1*8/G型集热器C4-SD1*16/G型集热器12．集热器单元尺寸以及集热器组三角支架行间距参考尺寸注：1、不同纬度以及不同季节使用会造成集热器倾角及排间距不同，请注意根据实际情况参照上图调整；2、每排集热器组以及前后排集热器组要保持1%的坡度，并在最高点安装排气管，保证在循环水泵停止运行的情况下，集热器中的水全部流回水箱中。

壁挂式太阳能热水器使用说明一、安装前准备1.确保安装位置周围没有遮挡物，有足够的阳光直射；2.确保安装位置有良好的通风条件，以防止太阳能热水器过热；3.确保安装位置有足够的空间容纳太阳能热水器和相关附件；4.选择合适的安装工具，如水平仪、螺丝刀等。

二、安装步骤1.找到合适的安装位置，并使用水平仪确保热水器水平安装；2.使用螺丝刀将太阳能热水器固定在安装位置上，确保牢固稳定；3.连接热水管道和冷水管道，并确保连接处无漏水；4.连接太阳能热水器到水箱，使用螺丝刀紧固连接处；5.打开冷水入口阀门，让水箱内充满水，以防止干烧现象；6.确保太阳能热水器与电源断开连接，并接通给水管道；7.关闭太阳能热水器阀门，待水箱内的水被加热至设定温度后再打开。

三、使用操作1.调整温度：根据需求，使用温度控制旋钮或按钮来调整热水的温度；2.开关机：根据需要，按下或旋转开关按钮来开启或关闭太阳能热水器；3.温度显示：在操作面板上可以看到当前的水温，以方便了解供热状态；4.存储功能：太阳能热水器通常具有存储功能，以供应足够的热水；5.定时功能：根据需求，设置定时功能来实现自动供热；6.防冻保护：在寒冷的冬季，太阳能热水器具有防冻保护功能，以防止冷水管道冻裂；7.故障提示：当太阳能热水器出现故障时，通常会有相应的故障提示功能，以便维修或更换相关部件。

四、维护保养1.清洁定期检查：定期检查太阳能热水器是否有脏污、结垢等情况，并及时清理；2.定期检查水压：定期检查水压是否正常，水压过高或过低都有可能导致热水器故障；3.清洗太阳能热水器管道：定期清洗水箱和供热管道，以防止污垢积累影响使用效果；4.防止冻裂：在寒冷的冬季，尽量避免使用太阳能热水器，或者采取相应的防冻措施；5.定期维护：太阳能热水器通常需要定期维护，如更换密封圈、清洗管道等；6.注意安全：在维护或保养热水器时，请注意自身安全，避免触电或烫伤等意外事故。

五、故障排除1.无法加热：检查是否有电源供应，或者检查电源线是否损坏；2.温度不稳定：检查温度传感器是否工作正常，或者清洗水箱内部的污垢；3.漏水现象：检查供水管道和热水管道连接处是否紧固，或者更换密封圈；4.故障显示：根据故障提示，参照说明书来排除故障。

附件·1平板式阳台壁挂自然循环太阳能热水器配置及功能表：序号项目名称技术参数1 吸热体结构管板式2 吸热体结构铜（0.12-0.3㎜）、铝（0.3-0.5㎜）；吸热面积1.6㎡.3 吸热体涂层氮氧化钛（超级蓝膜），吸收率≥93%、发射率≤7%，使用寿命不少于20年4 外框材料6063（T5）铝合金5 保温材料背部采用玻纤棉,四周采用聚氨酯6 表面盖板平板超白低铁布纹太阳能钢化玻璃,厚度3.2mm7 毛细管壁厚TP2紫铜，直径φ8，厚度δ≥0.6mm8 集流管壁厚TP2紫铜，直径φ22，厚度δ≥0.8mm9 背板铝板或彩钢板10 密封条EPDM（整体连接）11 热性能1)平板型太阳能集热器的瞬时效率截距ηo,α应不低于76.6%；2)平板型太阳能集热器的总热损系数U应不大于4.05W/（㎡.℃）12 空晒应无变形、无开裂或其他损坏13 闷晒应无泄漏及明显变形14 内通水热冲击应无泄漏、无变形、无破裂或其他损坏15 外淋水热冲击应无明显变形及其他损坏，集热器进水后，对热性能不产生严重障碍淋雨应无渗水和破坏强度应无损坏及明显变形，塑料透明盖板应不与吸热体接触刚度应无泄漏、无损坏及过度永久性变形结构使用中不发生明显噪音及振动。

应充分考虑积雪、结冰的状况零部件可以更换，易于维护和检查紧固体容易固定在台架或建筑物上，充分保障固定方法及强度的安全性耐压传热工质无泄漏材料材料与工质接触部位不应溶解出有碍人体健康的物质。

焊接应符合GB/T 12467-90的规定16外观吸热体在壳体内安装平整，间隙均匀防雹（耐冲击）应无划痕、翘曲、裂纹、破裂、断裂或穿孔材料钢化玻璃或聚酯玻璃钢结构允许拼接，但必须密封、不渗漏涂层应无剥落，有一定的光泽度材料聚氨酯泡沫塑料17 集热器支架1、支架采用镀锌板喷塑；2、紧固件全部为热镀锌螺栓螺母，支撑稳固，防腐能力强；3、使用寿命≥15年，确保十年不锈。

18 保温水箱1、水箱容量80L2、内胆采用BTC210搪瓷专用内胆，厚度2.0mm3、保温层为50mm厚聚氨酯保温块，闭孔不低于92%；4、内胆采用无缝焊接技术；5、搪瓷内胆沸水失重量≤0.6g/㎡6、水箱采用夹套换热方式;7、保温层：材质为聚氨酯，密度为30-40Kg/m³，导热系数＜0.022W/（m·℃）；尺寸稳定性≤1%；8、内胆防腐技术：不少于一项防腐技术，比如：镁棒+电子阳极防腐，不用更换镁棒，防腐与水箱同寿命。

说明书（中文版） (1)English Manual (18)11、安装说明 (2)1.1施工安装说明 (2)1.1.1施工注意事项 (2)1.1.2装置场地选择 (3)1.1.3水源、水压选择 (3)1.1.4电源选择 (4)1.2支架、集热器、水箱安装 (4)1.3系统连接 (5)1.3.1管路保温 (5)1.3.2管路连接 (6)1.4调试 (9)2使用说明 (10)2.1产品技术参数 (10)2.2控制器设置 (12)2.2.1控制功能说明 (13)2.3热水器使用提示 (15)2.4使用维护及注意事项 (15)2.5故障排除 (16)2.6售后服务 (17)2本安装说明书适用于阳台壁挂式太阳能热水器碧月系列的安装连接及使用。

为了您快捷、安全的安装，请在安装前仔细阅读本说明书，并按说明书步骤安装。

本说明书所指器材会不断改进，恕不另行通知。

若有实物与说明书不符的地方，则以实物为准。

说明书内容有下列危险、注意、提示等符号，敬请注意详读且遵循。

危险：不按说明执行可导致人身财产安全事故之严重性警告事项。

注意：不按说明执行可导致人身财产安全事故之注意事项。

小心：对于产品结构装置及使用上应小心留意事项。

责任免除：对本公司太阳能热水器施工安装及调试维修须具备机电安装技能的专业技术人员方可操作。

请仔细阅读本说明书并遵循指导内容，由于不正确的安装、操作、使用及维护，我们将不承担产品、人员损伤的责任及其所引起的费用。

1、安装说明1.1施工安装说明1.1.1施工注意事项危险：1、高处作业时，使用施工架、折合梯、悬吊等设备，应依国家相关安全施工法规施工，用安全保护器具以维护人身安全。

2、高处作业，易发生物体飞落或跌倒等安全事故，应戴安全帽防止头部撞击等灾害发生。

3、高处作业防止人员坠落，施工人员应正确穿戴安全带，防止因坠落而人员遭受危险之安全措施。

4、高处应设置固定的锚定处或安全母索，以供作业人员挂置安全带，以防止脱落及坠落。

太阳能热水器使用指南随着环保意识的增强和能源危机的加剧，太阳能热水器作为一种清洁、可再生的能源利用设备，受到了越来越多人的关注和使用。

本文将为您介绍太阳能热水器的使用指南，帮助您正确、高效地使用太阳能热水器。

一、太阳能热水器的工作原理太阳能热水器通过吸收太阳辐射能并将其转化为热能来加热水。

其主要由太阳能集热器、储水箱、循环系统和控制系统组成。

太阳能集热器将太阳辐射能转化为热能，然后通过循环系统将热能传输到储水箱中，使水温升高。

控制系统则根据水温变化来控制循环系统的运行，以保证水温的稳定和安全。

二、太阳能热水器的安装与维护1. 安装位置选择：太阳能热水器应安装在朝向阳光最充足的位置，避免遮挡物的影响。

同时，要确保安装位置平稳、坚固，符合施工规范要求。

2. 安装步骤：（1）固定支架：将支架固定在安装位置上，确保支架平稳牢固。

（2）安装集热器：根据说明书将集热器安装在支架上，并与储水箱连接。

（3）连接水管：根据系统设置，连接冷水进水管和热水出水管。

3. 维护保养：（1）清洗集热器：定期清洗集热器表面的灰尘、脏物等，以确保光照的充足和效果的最佳。

（2）检查管路：定期检查水管连接处的密封情况，确保没有漏水现象出现。

（3）防冻措施：在寒冷的冬季，采取相应的防冻措施，以防止水管和集热器的受损。

三、太阳能热水器的使用方法1. 启动及关闭：（1）启动：根据控制系统的指示，通电并开启循环泵，使热水循环系统开始工作。

（2）关闭：在非使用时，关闭循环泵，停止热水循环。

2. 合理使用：（1）利用太阳光照最充足的时段，如早晨或中午时分，使用热水，以保证热水的充分供应。

（2）避免频繁开关热水设备，以减少能源的浪费。

（3）根据实际需要调整水温，避免过热或不热的情况发生。

3. 备用热水：在太阳能不足或天气阴雨时，可能无法提供足够热水。

为了应对这种情况，可以增加备用热水系统，如电热水器或燃气热水器，以保证正常的热水供应。

四、太阳能热水器的优势与注意事项1. 优势：（1）环保节能：太阳能是一种清洁、可再生的能源，使用太阳能热水器可以减少对传统能源的依赖，实现节能减排。
