下载文档原格式
CGM丙烯酸盐灌浆材料产品说明书北京中德新亚建筑技术有限公司CGM丙烯酸盐灌浆材料丙烯酸盐灌浆材料是一种以丙烯酸盐类单体为主剂、以水为稀释剂，在一定的引发剂与促进剂作用下形成的一种高弹性凝胶体，属于环保型堵水防渗的化学灌浆材料，凝胶体具有粘度低、渗透能力强、很好的抗渗性、粘弹性及耐老化性能等特点。
一、产品特点1、丙烯酸盐粘度极低，渗透性好，能够确保浆液渗透到宽度为0.1mm 的缝隙中；2、固化时间可调，快速固化的只需30s～2min，慢速固化的可以大于10min；3、凝胶体具有较高的弹性，延伸率可达200%，有效的解决了结构的伸缩问题；4、无须与水持续接触，添加的膨胀组份遇水膨胀率大于100%，解决了凝胶体干-湿循环的问题；5、与混凝土面具有极佳的粘接性能，粘接强度大于自身凝胶体的强度，即使凝胶体本身遭到破坏，粘接面仍保持完好；6、对绝大部分酸、碱具有良好的耐化学性，不受生物侵害的影响；7、环保无毒，不会对人体造成伤害。
二、应用范围1、用于永久性承受水压的建筑结构如大坝、水库等的防渗帷幕灌浆；2、用于控制水渗透和凝固疏松的土壤防水；3、用于隧道的防渗堵漏或隧道衬套的密封；4、用于地下建筑物地下室、厨房、厕浴间等防渗堵漏；5、用于封闭混凝土和岩石结构的裂缝防渗堵漏；6、隧道开挖过程中，对土体中水的控制。
三、性能指标项目性能指标外观淡黄色液体比重 1.1±0.1粘度，mPa·s ≤10凝胶时间，min ≤30渗透系，cm/s ≤10-6遇水膨胀率，% ≥30挤出破坏比降≥200固砂体的抗压强度，MPa ≥0.2注：丙烯酸盐灌浆材料指标标准为：JC/T2037-2010《丙烯酸盐灌浆材料》。
四、施工工艺A组分为液体，B、C组分为固化剂。
在使用时把一定重量的固化剂B、C加水溶解，配制成2～5%的溶液，充分搅拌约5min（若气温偏低则时间延长），配好的溶液B（250ml）加入到A（1000ml）中，然后再加入C（250ml）即可。

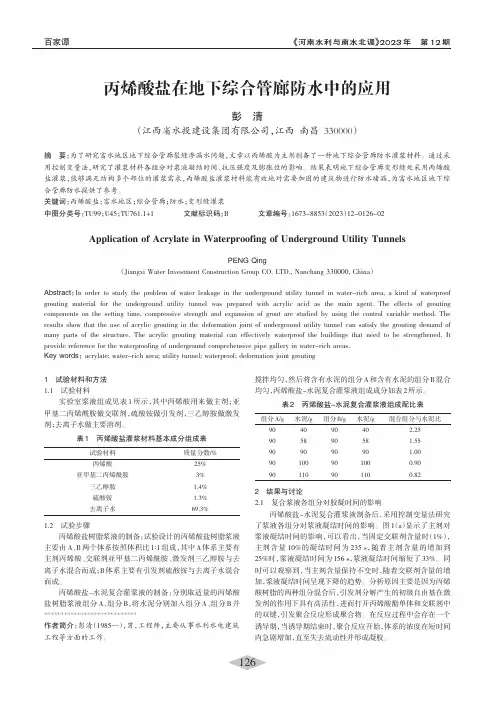

丙烯酸盐在地下综合管廊防水中的应用彭清（江西省水投建设集团有限公司，江西南昌330000）摘要：为了研究富水地区地下综合管廊裂缝渗漏水问题，文章以丙烯酸为主剂制备了一种地下综合管廊防水灌浆材料。
通过采用控制变量法，研究了灌浆材料各组分对浆液凝结时间、抗压强度及膨胀性的影响。
结果表明地下综合管廊变形缝处采用丙烯酸盐灌浆，能够满足结构多个部位的灌浆需求，丙烯酸盐灌浆材料能有效地对需要加固的建筑物进行防水堵漏，为富水地区地下综合管廊防水提供了参考。
关键词：丙烯酸盐；富水地区；综合管廊；防水；变形缝灌浆中图分类号：TU99；U45；TU761.1+1文献标识码：B文章编号：1673-8853（2023）12-0126-02Application of Acrylate in Waterproofing of Underground Utility TunnelsPENG Qing（Jiangxi Water Investment Construction Group CO.LTD.,Nanchang 330000,China ）Abstract：In order to study the problem of water leakage in the underground utility tunnel in water-rich area,a kind of waterproof grouting material for the underground utility tunnel was prepared with acrylic acid as the main agent.The effects of grouting components on the setting time,compressive strength and expansion of grout are studied by using the control variable method.The results show that the use of acrylic grouting in the deformation joint of underground utility tunnel can satisfy the grouting demand of many parts of the structure.The acrylic grouting material can effectively waterproof the buildings that need to be strengthened.It provide reference for the waterproofing of underground comprehensive pipe gallery in water-rich areas.Key words：acrylate;water-rich area;utility tunnel;waterproof;deformation joint grouting 1试验材料和方法1.1试验材料实验室浆液组成见表1所示，其中丙烯酸用来做主剂；亚甲基二丙烯酰胺做交联剂，硫酸铵做引发剂，三乙醇胺做激发剂；去离子水做主要溶剂。

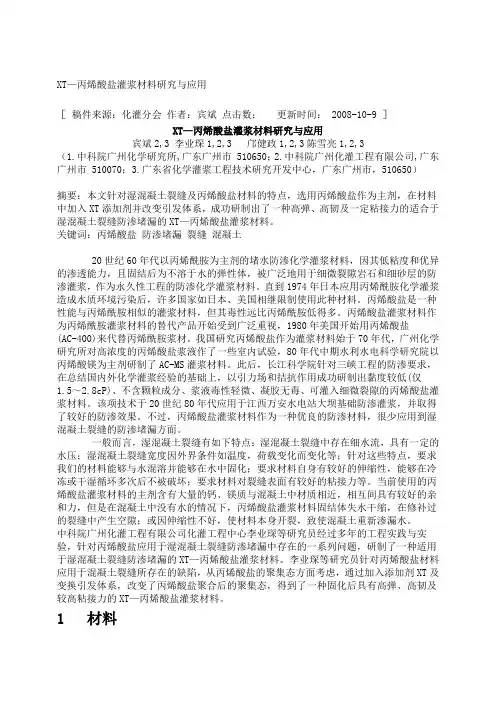

XT—丙烯酸盐灌浆材料研究与应用［稿件来源：化灌分会作者：宾斌点击数：更新时间： 2008-10-9 ］XT—丙烯酸盐灌浆材料研究与应用宾斌2,3 李业琛1,2,3 邝健政1,2,3陈雪亮1,2,3（1.中科院广州化学研究所,广东广州市 510650；2.中科院广州化灌工程有限公司,广东广州市 510070；3.广东省化学灌浆工程技术研究开发中心，广东广州市，510650）摘要：本文针对湿混凝土裂缝及丙烯酸盐材料的特点，选用丙烯酸盐作为主剂，在材料中加入XT添加剂并改变引发体系，成功研制出了一种高弹、高韧及一定粘接力的适合于湿混凝土裂缝防渗堵漏的XT—丙烯酸盐灌浆材料。
关键词：丙烯酸盐防渗堵漏裂缝混凝土20世纪60年代以丙烯酰胺为主剂的堵水防渗化学灌浆材料，因其低粘度和优异的渗透能力，且固结后为不溶于水的弹性体，被广泛地用于细微裂隙岩石和细砂层的防渗灌浆，作为永久性工程的防渗化学灌浆材料。
直到1974年日本应用丙烯酰胺化学灌浆造成水质环境污染后，许多国家如日本、美国相继限制使用此种材料。
丙烯酸盐是一种性能与丙烯酰胺相似的灌浆材料，但其毒性远比丙烯酰胺低得多。
丙烯酸盐灌浆材料作为丙烯酰胺灌浆材料的替代产品开始受到广泛重视，1980年美国开始用丙烯酸盐(AC-400)来代替丙烯酰胺浆材。
我国研究丙烯酸盐作为灌浆材料始于70年代，广州化学研究所对高浓度的丙烯酸盐浆液作了一些室内试验，80年代中期水利水电科学研究院以丙烯酸镁为主剂研制了AC-MS灌浆材料。
此后，长江科学院针对三峡工程的防渗要求，在总结国内外化学灌浆经验的基础上，以引力场和拮抗作用成功研制出黏度较低(仅1.5～2.8cP)、不含颗粒成分、浆液毒性轻微、凝胶无毒、可灌入细微裂隙的丙烯酸盐灌浆材料。
该项技术于20世纪80年代应用于江西万安水电站大坝基础防渗灌浆，并取得了较好的防渗效果。
不过，丙烯酸盐灌浆材料作为一种优良的防渗材料，很少应用到湿混凝土裂缝的防渗堵漏方面。
丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用随着建筑行业的发展和进步，对于建筑材料的要求也变得越来越严格。
在建筑工程中，混凝土伸缩缝的堵水防渗是一个非常重要的问题。
而丙烯酸盐灌浆材料作为一种新型的建筑密封材料，已经在混凝土伸缩缝堵水防渗中发挥了重要作用。
一、丙烯酸盐灌浆材料的特点丙烯酸盐是一种聚合物材料，根据不同的聚合物类型可以分为丙烯酸盐树脂和丙烯酸盐乳液。
这两种材料具有以下特点：1. 良好的粘结性能，能够有效固定填充物体和基础材料；2. 良好的耐水性和耐化学性能，能够有效阻止水分和化学物质的渗透；3. 无毒无味，对环境和人体无害。
二、丙烯酸盐灌浆材料在混凝土伸缩缝堵水防渗中的应用在建筑工程中，混凝土伸缩缝是为了抵御混凝土收缩和热胀冷缩引起的应力而设置的。
为了防止水分和其他有害物质通过伸缩缝渗透到建筑结构内部，需要采取有效的堵水防渗措施。
而丙烯酸盐灌浆材料因其优异的性能，在混凝土伸缩缝堵水防渗中具有如下应用：1. 填充伸缩缝：丙烯酸盐灌浆材料可以充分填充混凝土伸缩缝，形成一层致密的防水屏障，阻止水分和有害物质的渗透；2. 固定填充材料：借助丙烯酸盐灌浆材料的优异粘结性能，可以有效固定填充材料和基础结构，提高建筑的密封性和稳定性；3. 应对温度变化：丙烯酸盐灌浆材料具有良好的耐水性和耐化学性能，在高温、低温和潮湿环境下均能保持稳定的性能，有效应对气候变化对建筑结构的影响。
三、丙烯酸盐灌浆材料在工程中的实际应用案例1. 大型桥梁工程：在大型桥梁工程中，丙烯酸盐灌浆材料被广泛应用于桥墩、桥面和桥梁伸缩缝的堵水防渗工程中。
通过使用丙烯酸盐灌浆材料，有效防止了桥梁结构因水分和化学物质侵蚀而出现的安全隐患；2. 城市地铁工程：在城市地铁工程中，地铁隧道和地下车站常常需要面对地下水的渗透。
应用丙烯酸盐灌浆材料进行堵水防渗处理，可以保障地铁结构的安全稳定；3. 大型水利工程：在大型水利工程中，如水库、水坝等工程中，丙烯酸盐灌浆材料的应用，可以有效提高水利工程的抗渗能力，保障水利工程的安全运行。

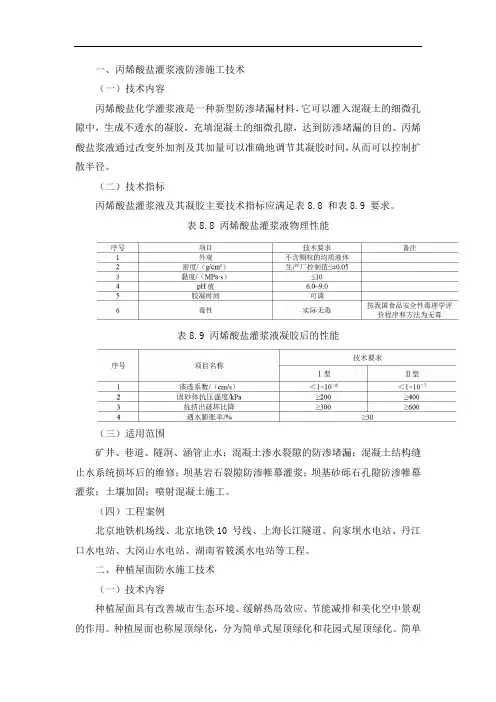

一、丙烯酸盐灌浆液防渗施工技术（一）技术内容丙烯酸盐化学灌浆液是一种新型防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
丙烯酸盐浆液通过改变外加剂及其加量可以准确地调节其凝胶时间，从而可以控制扩散半径。
（二）技术指标丙烯酸盐灌浆液及其凝胶主要技术指标应满足表8.8 和表8.9 要求。
表8.8 丙烯酸盐灌浆液物理性能表8.9 丙烯酸盐灌浆液凝胶后的性能（三）适用范围矿井、巷道、隧洞、涵管止水；混凝土渗水裂隙的防渗堵漏；混凝土结构缝止水系统损坏后的维修；坝基岩石裂隙防渗帷幕灌浆；坝基砂砾石孔隙防渗帷幕灌浆；土壤加固；喷射混凝土施工。
（四）工程案例北京地铁机场线、北京地铁10 号线、上海长江隧道、向家坝水电站、丹江口水电站、大岗山水电站、湖南省筱溪水电站等工程。
二、种植屋面防水施工技术（一）技术内容种植屋面具有改善城市生态环境、缓解热岛效应、节能减排和美化空中景观的作用。
种植屋面也称屋顶绿化，分为简单式屋顶绿化和花园式屋顶绿化。
简单式屋顶绿化土壤层不大于150mm厚，花园式屋顶绿化土壤层可以大于600mm 厚。
一般构造为：屋面结构层、找平层、保温层、普通防水层、耐根穿刺防水层、排（蓄）水层、种植介质层以及植被层。
要求耐根穿刺防水层位于普通防水层之上，避免植物的根系对普通防水层的破坏。
目前有阻根功能的防水材料有：聚脲防水涂料、化学阻根改性沥青防水卷材、铜胎基-复合铜胎基改性沥青防水卷材、聚乙烯高分子防水卷材、热塑性聚烯烃（TPO）防水卷材、聚氯乙烯（PVC）防水卷材等。
聚脲防水涂料采用双管喷涂施工；改性沥青防水卷材采用热熔法施工；高分子防水卷材采用热风焊接法施工。
（二）技术指标改性沥青类防水卷材厚度不小于4.0 mm，塑料类防水卷材不小于1.2 mm。
种植屋面系统用耐根穿刺防水卷材基本物理力学性能，应符合表8.10 相应国家标准中的全部相关要求，尺寸变化率应符合表8.11 的规定。
![一种丙烯酸盐灌浆材料及其制备方法和应用[发明专利]](https://uimg.taocdn.com/1f4b95245e0e7cd184254b35eefdc8d376ee14df.webp)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011247607.1(22)申请日 2020.11.10(71)申请人 广州今朝环保材料有限公司地址 510000 广东省广州市黄埔区伴河路96号二栋608房(72)发明人 杨元龙 徐野 杨肖 (74)专利代理机构 佛山市君创知识产权代理事务所(普通合伙) 44675代理人 许菲菲(51)Int.Cl.C08F 120/06(2006.01)C08K 3/26(2006.01)C08K 3/22(2006.01)(54)发明名称一种丙烯酸盐灌浆材料及其制备方法和应用(57)摘要本发明属于灌浆堵漏材料领域，公开了一种丙烯酸盐灌浆材料及其制备方法和应用。
该灌浆材料由A组分、B组分和促进剂按照质量比1:1:0.06混合而成；A组分是由以下按质量份数计的原料制成：丙烯酸21～28份，碱性物质8～15份，蒸馏水54～65份，自制交联剂2～4份；B组分是由以下按质量份数计的原料制成：引发剂2～4份，蒸馏水96～98份。
自制交联剂以丙烯酸和水玻璃溶液为原料反应得到，此种方法可以得到交联强度较高且弹性好的丙烯酸盐凝胶体。
使用时是采用双液灌浆机将A组分和促进剂的混合物，再与B组分一起注入到渗漏或积水部位，主要应用于建筑伸缩缝渗漏水处理、土层固结和地基基础防渗帷幕的灌浆。
权利要求书1页 说明书4页CN 112279948 A 2021.01.29C N 112279948A1.一种丙烯酸盐灌浆材料，其特征在于：所述丙烯酸盐灌浆材料由A组分、B组分和促进剂按照质量比1:1:0.06混合而成；所述A组分是由以下按质量份数计的原料制成：丙烯酸21～28份，碱性物质8～15份，蒸馏水54～65份，自制交联剂2～4份；其中碱性物质是轻质碳酸钙、碳酸氢钠和纳米氢氧化镁，自制交联剂是将丙烯酸和水玻璃反应制备而成；所述B组分是由以下按质量份数计的原料制成：引发剂2～4份，蒸馏水96～98份；其中引发剂为过硫酸盐和有机过氧化物中的至少一种。
丙烯酸盐渗透灌灌注液防渗施工技术丙烯酸盐渗透灌注液防渗施工技术简介本文档旨在介绍丙烯酸盐渗透灌注液防渗施工技术，并提供相关指导和操作步骤。
渗透灌注液的概念丙烯酸盐渗透灌注液是一种防渗材料，通常由丙烯酸盐、聚醚等成分组成。
它具有优异的渗透性能，能够渗透到土壤中的裂隙和孔隙中，形成坚固的防渗屏障，有效防止水和其他液体的渗透。
施工前准备在进行丙烯酸盐渗透灌注液防渗施工之前，需要进行以下准备工作：1. 确定施工区域：根据具体的工程需求和地质条件，确定需要进行丙烯酸盐渗透灌注液防渗的施工区域。
2. 土壤检测：进行土壤采样和检测，了解土壤的组成、渗透性等参数，以便确定适合的丙烯酸盐渗透灌注液。
3. 设计施工方案：根据实际情况，制定丙烯酸盐渗透灌注液的施工方案，包括液体配比、施工工艺等。
施工步骤根据设计方案，按照以下步骤进行丙烯酸盐渗透灌注液防渗施工：1. 清理施工区域：清理施工区域，清除杂物和表面污物，保持施工区域干净。
2. 配置渗透灌注液：按照指定的液体配比，将丙烯酸盐和聚醚等成分按比例混合，搅拌均匀。
3. 渗透灌注施工：使用喷涂、注射等方法将配制好的渗透灌注液均匀地施工到待防渗区域。
4. 渗透灌注液固化：待渗透灌注液在土壤中固化，形成防渗屏障。
5. 检查和修补：对施工后的防渗屏障进行检查，如发现破损或不完整的地方，及时修补。
施工注意事项在进行丙烯酸盐渗透灌注液防渗施工过程中，需要注意以下事项：1. 安全操作：遵循相关安全规范，佩戴个人防护装备，确保施工过程的安全。
2. 施工环境：确认施工环境的温度、湿度等条件，以确保渗透灌注液的正常固化。
3. 施工质量控制：根据设计方案，严格控制渗透灌注液的配比、施工工艺等，确保施工质量。
4. 施工监测：在施工过程中，进行渗透灌注液渗透性能的监测，以评估施工效果。
结论丙烯酸盐渗透灌注液防渗施工技术是一种有效的防渗方法，在工程实践中得到了广泛应用。
通过合理的施工步骤和注意事项，可以确保施工质量和效果。
丙烯酸盐灌浆液防渗施工技术及应用1.主要技术内容第二代丙烯酸盐化学灌浆液是一种新型防水堵漏材料，它用一种新的交联剂，替换了第一代丙烯酸盐化学灌浆液中的交联剂N，N—次甲基双丙烯酰胺，浆液中不含有酰胺基团的化合物，更符合环保的要求。
同时添加了促使丙烯酸盐化学灌浆液的凝胶在水中膨胀的成分，进一步提高了防渗效果。
丙烯酸盐灌浆液是一种防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
（1）丙烯酸盐灌浆液用于混凝土裂缝、施工缝防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：当裂缝深度小于1m时，只需骑缝埋设灌浆嘴和嵌缝止漏就可以灌浆了。
灌浆嘴的间距宜为0.3〜0.5m，在上述范围内选择裂缝宽度大的地方埋设灌浆嘴；当裂缝深度大于 1 m时，除骑缝埋设灌浆嘴外和嵌缝止漏外，还须在缝的两侧布置穿过缝的斜孔。
穿缝深度视缝的宽度和灌浆压力而定，缝宽或灌浆压力大，穿缝深度可以大些，反之应小些。
孔与缝的外露处的距离以及孔与孔的间距宜为1〜1.5m。
3）垂直裂缝的灌浆次序，应是自下而上，先深后浅；水平裂缝的灌浆次序，应是自一端到另一端。
如果压水资料表明，某些孔、嘴进水量较大，串通范围较广，应优先灌浆。
4）灌浆时，除已灌和正在灌浆的孔、嘴外，其他孔、嘴均应敞开，以利排水排气。
当未灌孔、嘴出浓浆时，可以将其封堵，继续在原孔灌浆，直至原孔在设计压力下不再吸浆或吸浆量小于0.1L/min，再换灌临近未出浓浆和未出浆的孔、嘴。
一条缝最后一个孔、嘴的灌浆，应持续到孔、嘴内浆液凝胶为止。
（2）丙烯酸盐灌浆液用于不密实混凝土防渗堵漏的施工技术1）工艺流程：布置灌浆孔→检查嵌缝、埋嘴效果→选择浆液浓度和凝胶时间→确定灌浆压力→灌浆。
2）灌浆孔的布置：采取分序施工，逐步加密，最终孔距0.5m左右。
孔深应达到混凝土厚度的3/4〜4/5。

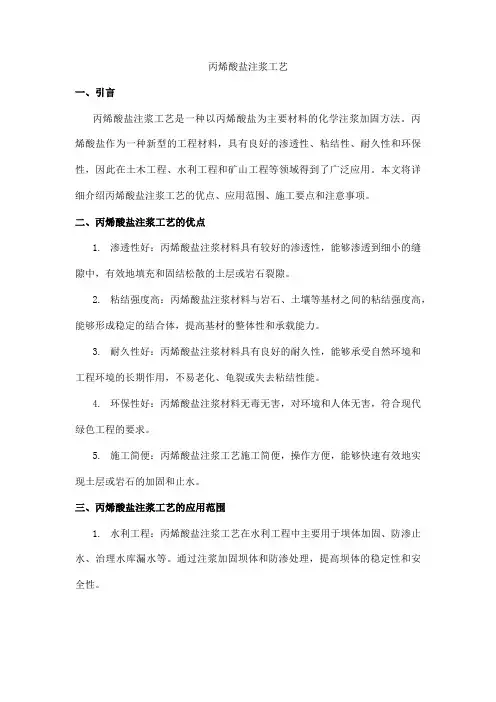

丙烯酸盐注浆工艺一、引言丙烯酸盐注浆工艺是一种以丙烯酸盐为主要材料的化学注浆加固方法。
丙烯酸盐作为一种新型的工程材料，具有良好的渗透性、粘结性、耐久性和环保性，因此在土木工程、水利工程和矿山工程等领域得到了广泛应用。
本文将详细介绍丙烯酸盐注浆工艺的优点、应用范围、施工要点和注意事项。
二、丙烯酸盐注浆工艺的优点1.渗透性好：丙烯酸盐注浆材料具有较好的渗透性，能够渗透到细小的缝隙中，有效地填充和固结松散的土层或岩石裂隙。
2.粘结强度高：丙烯酸盐注浆材料与岩石、土壤等基材之间的粘结强度高，能够形成稳定的结合体，提高基材的整体性和承载能力。
3.耐久性好：丙烯酸盐注浆材料具有良好的耐久性，能够承受自然环境和工程环境的长期作用，不易老化、龟裂或失去粘结性能。
4.环保性好：丙烯酸盐注浆材料无毒无害，对环境和人体无害，符合现代绿色工程的要求。
5.施工简便：丙烯酸盐注浆工艺施工简便，操作方便，能够快速有效地实现土层或岩石的加固和止水。
三、丙烯酸盐注浆工艺的应用范围1.水利工程：丙烯酸盐注浆工艺在水利工程中主要用于坝体加固、防渗止水、治理水库漏水等。
通过注浆加固坝体和防渗处理，提高坝体的稳定性和安全性。
2.土木工程：在土木工程中，丙烯酸盐注浆工艺主要用于地铁、隧道、桥梁、建筑等结构的加固和止水。
通过注浆填充和固结土层或岩石裂隙，提高结构的承载能力和防水性能。
3.矿山工程：在矿山工程中，丙烯酸盐注浆工艺主要用于矿井的加固、防止坍塌和止水。
通过注浆加固井壁和填充裂隙，提高矿井的安全性和稳定性。
4.其他领域：除了上述领域外，丙烯酸盐注浆工艺还可应用于电力、交通、环保等领域中的各种土层或岩石的加固和止水工程。
四、丙烯酸盐注浆工艺的施工要点1.注浆孔的布置：根据工程需要进行合理的注浆孔布置，包括孔位、孔深、孔径等参数的设置，以确保注浆的有效性和均匀性。
2.注浆材料的制备：按照规定的配合比和工艺要求制备丙烯酸盐注浆材料，确保材料的性能符合设计要求。

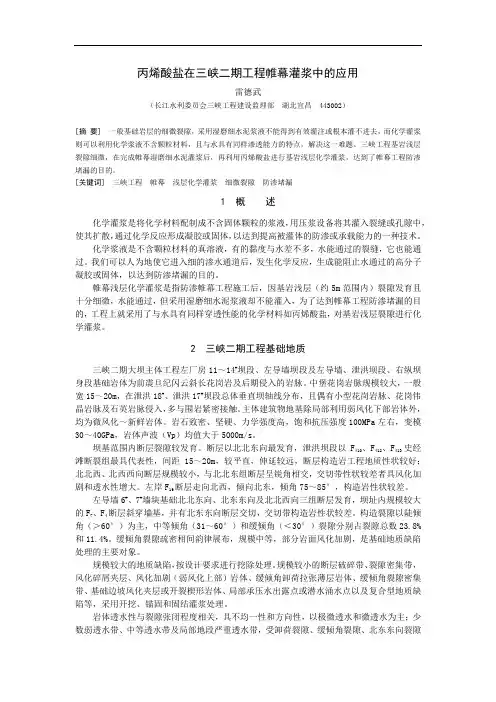

丙烯酸盐在三峡二期工程帷幕灌浆中的应用雷德武（长江水利委员会三峡工程建设监理部湖北宜昌 443002）[摘要]一般基础岩层的细微裂隙，采用湿磨细水泥浆液不能得到有效灌注或根本灌不进去，而化学灌浆则可以利用化学浆液不含颗粒材料，且与水具有同样渗透能力的特点，解决这一难题。
三峡工程基岩浅层裂隙细微，在完成帷幕湿磨细水泥灌浆后，再利用丙烯酸盐进行基岩浅层化学灌浆，达到了帷幕工程防渗堵漏的目的。
[关键词] 三峡工程帷幕浅层化学灌浆细微裂隙防渗堵漏1 概述化学灌浆是将化学材料配制成不含固体颗粒的浆液，用压浆设备将其灌入裂缝或孔隙中，使其扩散，通过化学反应形成凝胶或固体，以达到提高被灌体的防渗或承载能力的一种技术。
化学浆液是不含颗粒材料的真溶液，有的黏度与水差不多，水能通过的裂缝，它也能通过。
我们可以人为地使它进入细的渗水通道后，发生化学反应，生成能阻止水通过的高分子凝胶或固体，以达到防渗堵漏的目的。
帷幕浅层化学灌浆是指防渗帷幕工程施工后，因基岩浅层（约5m范围内）裂隙发育且十分细微，水能通过，但采用湿磨细水泥浆液却不能灌入，为了达到帷幕工程防渗堵漏的目的，工程上就采用了与水具有同样穿透性能的化学材料如丙烯酸盐，对基岩浅层裂隙进行化学灌浆。
2 三峡二期工程基础地质三峡二期大坝主体工程左厂房11～14#坝段、左导墙坝段及左导墙、泄洪坝段、右纵坝身段基础岩体为前震旦纪闪云斜长花岗岩及后期侵入的岩脉。
中堡花岗岩脉规模较大，一般宽15～20m，在泄洪18#、泄洪17#坝段总体垂直坝轴线分布，且偶有小型花岗岩脉、花岗伟晶岩脉及石英岩脉侵入，多与围岩紧密接触。
主体建筑物地基除局部利用弱风化下部岩体外，均为微风化～新鲜岩体。
岩石致密、坚硬、力学强度高，饱和抗压强度100MPa左右，变模30～40GPa，岩体声波（Vp）均值大于5000m/s。
坝基范围内断层裂隙较发育。
断层以北北东向最发育，泄洪坝段以F410、F412、F413史经滩断裂组最具代表性，间距15～20m，较平直，伸延较远，断层构造岩工程地质性状较好；北北西、北西西向断层规模较小，与北北东组断层呈锐角相交，交切带性状较差者具风化加剧和透水性增大。
丙烯酸盐灌浆液防渗施工技术
8.4.1技术内容
丙烯酸盐化学灌浆液是一种新型防渗堵漏材料，它可以灌入混凝土的细微孔隙中，生成不透水的凝胶，充填混凝土的细微孔隙，达到防渗堵漏的目的。
丙烯酸盐浆液通过改变外加剂及其加量可以准确地调节其凝胶时间，从而可以控制扩散半径。
8.4.2技术指标
丙烯酸盐灌浆液及其凝胶主要技术指标应满足表8.8和
表8.9要求。
表8.8丙烯酸盐灌浆液物理性能
表8.9丙烯酸盐灌浆液凝胶后的性能
8.4.3适用范围
矿井、巷道、隧洞、涵管止水；混凝土渗水裂隙的防渗堵漏；混凝土结构缝止水系统损坏后的维修；坝基岩石裂隙防渗帷幕灌浆；坝基砂砾石孔隙防渗帷幕灌浆；土壤加固；喷射混凝土施工。
8.4.4工程案例
北京地铁机场线、北京地铁10号线、上海长江隧道、
向家坝水电站、丹江口水电站、大岗山水电站、湖南省筱溪水电站等工程。
丙烯酸盐灌浆材料——在混凝土伸缩缝中的堵水防渗作用张维欣1，邝健政1，胡文东1，盛乔灵2(中科院广州化灌工程有限公司，广东广州市，510070；华南师范大学，广东广州市，510631)摘要：本文概括了当前堵水防渗材料的优缺点，重点介绍了一种新型的环境友好防渗堵漏灌浆材料——丙烯酸盐灌浆材料的基本性能，详细阐述了该种材料在各种地下工程中作为堵水防渗材料方面的优势，并以地下室伸缩缝堵水为工程实例进行了施工工艺、施工注意事项、施工效果等方面的探讨。
关键词：丙烯酸盐、环境友好、伸缩缝、堵水防渗、灌浆材料混凝土中存在相互连通的裂缝、蜂窝、孔洞、孔隙等缺陷时，会形成渗漏通道产生渗漏，渗漏水将混凝土中的CaO成分溶化析出,变成Ca(OH)2,沿渗漏通道流出，在CO2的作用下结晶生成白色的CaCO3，并最终导致混凝土强度降低甚至破坏。
混凝土产生渗水析钙现象,标志着混凝土已发生病变,严重的渗水析钙将降低混凝土的耐久性。
有资料指出,若混凝土中CaO被溶出25%时,混凝土强度将降低60%,当CaO被溶出33%时,混凝土将变得疏松而失去强度[1]。
地下工程如地铁、隧道、巷道、涵洞、基坑、地下室等永久性混凝土结构设计寿命一般大于50年，渗漏水的长期破坏会严重的降低混凝土的设计寿命，因此渗漏水的治理就显得尤为重要。
而灌浆法无疑是当前处理这种工程难题的最好方法，因为灌浆法对整体结构的破坏程度较低，且注入的浆液在压力下进入渗漏通道，固化后填塞通道堵住渗漏水，解决了以往那种“堵排结合”不能从根本上消除渗漏水的对混凝土侵蚀破坏的难题，是一种从根本上解决各种混凝土渗漏问题的方法。
当前能够在有水的条件下用于堵水防渗的灌浆材料主要有水泥-水玻璃、丙凝、聚氨酯、丙烯酸盐等。
水泥-水玻璃属于无机速凝注浆材料，丙凝、聚氨酯、丙烯酸盐属于高分子类的速凝灌浆材料。
1.当前防渗堵漏材料的优缺点1.1 水泥-水玻璃其特点是颗粒大，固化速度快，可以暂时封堵大的涌水或者把涌水量有效的降低，缺点是颗粒大不能注入细小的裂缝或渗漏点，与混凝土界面的融合性较差，存在界面问题，无法彻底解决渗漏水的问题；1.2 丙凝丙凝的特点是低粘度和高渗透性能，沿着渗漏通道固结后，凝胶体与混凝土的融合性好，能够较牢固的粘附在混凝土面上，且固结体为不溶于水的弹性体，能够较好的起到封堵渗漏水的效果，缺点是丙烯酰胺是一种中等毒性的亲神经毒物，可通过未破损的皮肤、粘膜、肺和消化道吸收入人体，分布于体液中，长期职业接触丙烯酰胺表现为四肢麻木、乏力、手足多汗、头痛头晕、远端触觉减退等，另外大量的实验动物数据证实了丙烯酰胺具有一定的致癌作用[2]。
丙烯酸盐化学灌浆方法-概述说明以及解释1. 引言1.1 概述丙烯酸盐化学灌浆是一种在土木工程和建筑领域广泛应用的技术。
它通过将含有丙烯酸盐的溶液注入到混凝土结构中，以提高混凝土的性能和耐久性。
丙烯酸盐化学灌浆方法是一种有效的修复和加固混凝土结构的方法。
在过去的几十年中，丙烯酸盐化学灌浆方法已经得到了广泛的研究和应用。
它可以用于加固混凝土结构中的裂缝，提高混凝土的抗压强度和抗拉强度。
此外，丙烯酸盐化学灌浆方法还可以用于修复受损的混凝土结构，延长其使用寿命。
丙烯酸盐化学灌浆的基本原理是通过化学反应形成聚合物，填充混凝土结构中的空隙，并与混凝土形成牢固的粘结。
丙烯酸盐在混凝土中形成聚合物的过程中，会产生热量，这有助于提高混凝土的强度和耐久性。
丙烯酸盐化学灌浆方法的一大优点是它可以适用于各种混凝土结构和尺寸。
无论是水平的还是垂直的结构，丙烯酸盐化学灌浆都可以实现。
此外，丙烯酸盐化学灌浆还可以与其他修复材料（如纤维增强聚合物或碳纤维板）结合使用，以提高混凝土结构的性能。
尽管丙烯酸盐化学灌浆方法在混凝土结构修复和加固方面具有许多优点，但也存在一些挑战和限制。
例如，灌浆过程需要严格的控制，以确保丙烯酸盐溶液可以充分渗透到混凝土结构中，并且形成均匀的聚合物。
此外，丙烯酸盐化学灌浆可能会对环境产生一定的影响，因此需要采取相应的措施进行环境保护。
综上所述，丙烯酸盐化学灌浆方法是一种有效的修复和加固混凝土结构的方法。
它可以提高混凝土的性能和耐久性，延长其使用寿命。
尽管存在一些挑战和限制，但通过合理的控制和保护措施，丙烯酸盐化学灌浆方法仍然是一种值得应用和研究的技术。
文章结构在本文中，我们将按照以下结构来进行叙述和分析丙烯酸盐化学灌浆方法的相关内容：1. 引言1.1 概述- 对丙烯酸盐化学灌浆方法的背景和意义进行简要介绍。
1.2 文章结构- 介绍本文的整体结构和各个部分的内容安排。
1.3 目的- 阐述本文研究的目的和意义。
环保型丙烯酸盐灌浆材料及其应用
1 环保型丙烯酸盐灌浆材料
随着人们环保意识的提高，从事化学灌浆的专业人员也不得不经常面对化灌与环保的关系问题。
制定一个化学灌浆工程方案，从浆材选择到工艺设计，环保因素贯穿始终。
在种类众多的化学灌浆材料当中，毒性相对较低的材料更容易脱颖而出。
丙烯酸盐作为一种优良的防渗化学灌浆材料，其应用历史国外已有几十年，国内也有20多年历史，在这一过程中，通过该领域前辈专家的不懈努力，使得丙烯酸盐的毒性不断降低，特别是长江科学院谭日升教授利用引力场论和丙烯酸钙对丙烯酸镁毒性的拮抗作用研制成功的丙烯酸钙镁盐凝胶体达到了实际无毒的程度，堪称环保型灌浆材料。
不同种类的丙烯酸盐浆液的毒性见表1-1
这种环保型丙烯酸盐灌浆材料是由丙烯酸钙镁盐溶液和少许甲撑双丙烯酰胺(交联剂)、三乙醇胺(促进剂)、过硫酸铵(引发剂)和水(溶剂)组成。
浆材参考配比及主要性能指标见表1-2。
表1-2 丙烯酸盐浆液参考配比及性能指标
由上表看出，丙烯酸盐浆材的组成中，绝大部分是水，同时在使用过程中，清洗设备及管路用的清洗剂也是水，一定程度上体现了其环保性和经济性。
[1] [2] 下一页。
