老工程师为你总结频谱仪到底应该如何使用

频谱仪基本使用方法
频谱仪是一种用于分析信号频谱的仪器，它可以帮助我们了解信号的频率成分和强度分布。

下面是频谱仪的基本使用方法：
1. 连接设备：将被测信号源通过信号线连接到频谱仪的输入端口。

确保连接正确并稳定。

2. 设置参数：打开频谱仪电源并调整显示屏的亮度和对比度。

根据需要，设置频谱仪的中心频率、带宽、参考电平、分辨率带宽等参数。

3. 调整参考电平：参考电平用于设定频谱仪的基准电平，可让功率值正确地显示在频谱图上。

可以使用手动或自动模式调整参考电平。

4. 选择观测模式：频谱仪一般有实时、扫描和跟踪等观测模式。

根据实际需要选择相应模式，并设置相应的参数。

5. 开始观测：开始进行观测前，确保频谱仪正在正常工作并已预热。

按下“Start”按钮或选择触发模式开始信号捕获和分析。

6. 分析信号：观测期间，可以调整参考电平、显示分辨率等参数以获取更清晰的频谱图。

可以使用光标功能来测量信号的频率、功率等参数。

7. 记录数据：观测结果可以通过截屏、保存数据或导出文件的方式记录下来，方便后续分析和比较。

8. 停止观测：观测完成后，按下“Stop”按钮停止信号捕获。

关闭频谱仪电源，断开与被测信号源的连接。

需要注意的是，具体频谱仪的使用方法可能会因品牌和型号的不同而略有差异，请在使用前仔细阅读设备的说明书或寻求专业人员的指导。

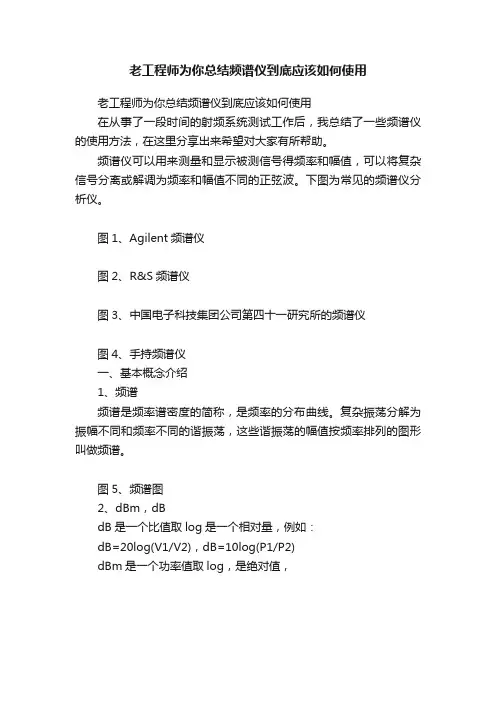

老工程师为你总结频谱仪到底应该如何使用
老工程师为你总结频谱仪到底应该如何使用
在从事了一段时间的射频系统测试工作后，我总结了一些频谱仪的使用方法，在这里分享出来希望对大家有所帮助。

频谱仪可以用来测量和显示被测信号得频率和幅值，可以将复杂信号分离或解调为频率和幅值不同的正弦波。

下图为常见的频谱仪分析仪。

图1、Agilent频谱仪
图2、R&S频谱仪
图3、中国电子科技集团公司第四十一研究所的频谱仪
图4、手持频谱仪
一、基本概念介绍
1、频谱
频谱是频率谱密度的简称，是频率的分布曲线。

复杂振荡分解为振幅不同和频率不同的谐振荡，这些谐振荡的幅值按频率排列的图形叫做频谱。

图5、频谱图
2、dBm，dB
dB是一个比值取log是一个相对量，例如：
dB=20log(V1/V2)，dB=10log(P1/P2)
dBm是一个功率值取log，是绝对值，。

频谱仪基本使用方法频谱仪是一种广泛应用于电子领域的测试仪器，用于测量和显示电磁信号的频率分布和强度。

频谱仪可以帮助工程师分析和调试无线电通信设备、音频设备、雷达系统等。

本文将介绍频谱仪的基本使用方法。

1.连接频谱仪：将频谱仪与待测设备连接。

通常，频谱仪的输入端口可以使用同轴电缆、光纤等方式连接。

根据待测设备的信号类型，选择合适的连接方式。

2.打开频谱仪：通常，频谱仪的电源开关位于仪器的前面板或后面板上。

按下电源开关，等待仪器启动完成。

3.设置测量参数：使用频谱仪的菜单或按钮设置仪器的测量参数。

主要参数包括中心频率、带宽、参考电平等。

根据实际需求设置参数，并确保参数设置正确。

4.观察频谱显示：频谱仪通常具有宽屏幕显示器，用于显示信号频率分布的图形。

观察频谱显示，可以直观地了解信号的频率特性和幅度分布。

5.调整分辨率带宽：分辨率带宽是频谱仪用于测量信号频谱的带宽范围。

根据需要，可以调整分辨率带宽以改变频谱显示的细节程度。

较宽的分辨率带宽可以显示更多的细节，而较窄的分辨率带宽可以提高频谱仪的测量速度。

6.设置跟踪方式：频谱仪通常具有多种跟踪方式，包括最大峰值、平均、正常等。

根据需要，选择合适的跟踪方式以获取所需的信号信息。

7.应用衰减器：如果待测设备输出的信号较强，为了避免频谱仪因输入过大而损坏，可以在输入端口处应用衰减器。

衰减器可以减小信号的强度，确保频谱仪的正常工作。

8.数据记录和分析：频谱仪通常具有数据记录功能，可以将测量数据保存到内部存储器或外部存储设备中。

保存的数据可以用于后续的分析和处理。

9.进行频谱扫描：通过设置起始频率和终止频率，可以使用频谱仪进行频谱扫描。

频谱扫描可以帮助工程师了解信号在不同频率点上的强度变化，从而得到信号的频率分布。

10.额外功能：在实际使用中，频谱仪通常还具有许多额外功能，如频谱拓展、峰值搜寻、频谱占用等。

根据实际需要，可以使用这些额外功能来进一步分析和处理信号。

如何正确使用频谱分析仪频谱分析仪是一种用于分析信号频谱特性的仪器，广泛应用于电子通信、音频处理、无线电频谱监测等领域。

正确使用频谱分析仪可以帮助我们了解信号的频域特性，有效地分析和故障排除。

本文将介绍如何正确使用频谱分析仪，包括仪器准备、信号采集、参数设置和数据分析等方面。

一、仪器准备使用频谱分析仪之前，首先需要准备好相应的仪器和设备。

确保频谱分析仪和被测信号源正常工作并连接良好。

检查电源、信号线和天线的接触是否良好，避免产生杂散信号或干扰。

二、信号采集在进行频谱分析之前，需要准确地采集待测信号。

信号源可以是任何产生需要分析的信号的设备，如信号发生器、电视机、无线电或音频设备等等。

确保信号源输出的信号幅度适中，并保持信号源和频谱分析仪之间的连接稳定。

三、参数设置正确的参数设置是使用频谱分析仪的关键。

以下是一些常见的参数设置和选项，可以根据实际需要进行调整：1. 中心频率和带宽：选择合适的中心频率和带宽可以确保所关注的频段得到准确的分析。

根据被测信号的特性，选择合适的参数进行设置。

2. 分辨率带宽：分辨率带宽决定了频谱分析仪的分辨率和计算能力。

较小的分辨率带宽可以提高分辨率，但会增加计算量。

根据需要平衡分辨率和计算能力。

3. 时间窗口：时间窗口决定了频谱分析仪对信号进行采样和分析的时间长度。

较长的时间窗口可以提高频谱分辨率，但会降低实时性。

根据需要选择合适的时间窗口。

4. 峰值检测和平均值检测：峰值检测可以快速捕获信号的峰值幅度，平均值检测可以降低噪声的影响。

根据信号的特性选择合适的检测模式。

四、数据分析频谱分析仪采集到的信号数据可以通过数据分析进行进一步处理和解释。

以下是一些常见的数据分析方法：1. 频谱显示：将采集到的信号进行频谱显示，可以清晰地观察信号在频域上的分布规律。

通过观察频谱图形，可以判断信号的带宽、谐波等信息。

2. 谱线追踪：谱线追踪可以追踪频谱图上的特定频率分量或幅度峰值。

通过谱线追踪功能，可以观察信号在频域上的变化趋势，帮助故障排除和波形分析。

频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器。

它可以将信号的时域波形转换为频域图像，显示信号在不同频率上的能量分布情况。

频谱仪广泛应用于电子通信、音频处理、无线电频谱监测等领域。

下面将介绍频谱仪的基本使用方法。

1.连接设备将频谱仪与待测试的设备连接。

通常，频谱仪的输入端口使用BNC接口，需要使用合适的电缆将待测试设备的信号输入到频谱仪。

2.打开频谱仪并调整参数打开频谱仪的电源，等待其启动。

启动后，可以看到频谱仪的屏幕上显示了一片空白画面。

在进行测试之前，需要调整一些基本参数：-设置频谱范围：频谱范围表示频谱仪能够显示的频率范围。

根据需要，可以选择较小的范围以查看较细微的细节，或选择较大的范围以覆盖更广泛的频率范围。

-设置中心频率：中心频率表示频谱仪显示的中心频率。

可以根据需要设置中心频率。

-设置带宽：带宽表示频谱仪显示的频率范围的宽度。

较宽的带宽能够显示更广泛的频率范围，但会丧失分辨率。

-设置参考电平：参考电平表示频谱仪显示的参考响应电平。

可以根据需要设置参考电平，以确保显示的信号在合理的范围内。

3.观察频谱图像当参数设置完成后，可以开始观察频谱图像了。

频谱图像通常以柱状图的形式显示，横轴表示频率，纵轴表示信号的能量。

-可以观察到信号的频率分布情况，以及不同频率上的能量情况。

-可以通过调整带宽和参考电平来获得更好的观察效果。

-可以根据不同的需要选择不同的显示方式，如线性、对数等。

4.测量信号参数频谱仪除了可以显示信号的频谱图像外，还可以通过对信号进行一些测量，来获取更详细的信号参数：-峰值测量：可以通过设置峰值测量功能，自动检测并显示信号的最大峰值。

-带宽测量：可以通过设置带宽测量功能，自动测量信号的带宽。

-占空比测量：可以通过设置占空比测量功能，测量信号的占空比。

-谐波测量：可以通过设置谐波测量功能，测量信号的谐波含量。

5.导出数据频谱仪通常具备数据导出的功能，可以将测量得到的数据保存到计算机或其他设备中，以备后续分析和处理。

频谱仪使用方法详解
一、连接设备
1将频谱仪的电源线插入到电源插座，确保电源稳定可靠。

2.将频谱仪的测试天线连接到频谱仪的对应接口，一般常见的接口
为BNC连接器。

3.将频谱仪与其他设备的连接线连接好，例如与计算机的连接线、
遥控器的连接线等。

二、开机
1.打开频谱仪的电源开关，等待频谱仪进入正常工作状态。

2.调整频谱仪的各项参数，例如频率、带宽、分辨率等。

三、设置参数
1.根据测试需求，设置对应的参数，例如测试频率、扫宽、分辨率
等。

2.根据测试需求，选择对应的测试模式，例如频域模式、时域模式
等。

3.根据测试需求，设置对应的参考电平、耦合方式等参数。

四、测量信号
1.将测试天线放置在待测设备附近，确保能够接收到待测设备的信
号。

2.在频谱仪上观察信号的频谱图,根据信号的特征进行分析和判断。

3.根据测试需求，记录对应的测试数据，例如频率、电平等。

五、关机
1.关闭频谱仪的电源开关，断开电源线。

2.将测试天线和连接线整理好，以便下次使用。

在使用频谱仪的过程中，需要注意以下事项：
1.避免将频谱仪放置在高温、高湿、多尘、强磁场等环境中。

2.注意保持测试天线的清洁和稳定，避免测试结果的误差。

3.在测试过程中，避免对测试环境进行电磁干扰等影响。

4.在使用频谱仪前，请仔细阅读说明书，了解频谱仪的使用方法和
注意事项。

5,若遇到测试问题，可以联系专业人员进行咨询和解决。

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。

在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。

首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。

通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。

在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。

接下来，我们需要设置频谱分析仪的中心频率和带宽。

中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。

通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。

在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。

分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。

因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。

在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。

这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。

当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。

在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。

同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。

除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。

这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。

总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。

频谱分析仪操作流程频谱分析仪是一种用于测量和分析信号频谱特性的仪器。

它能够帮助工程师们深入了解信号的频域特性，从而在电子通信、音频处理、无线电、无线电频段研究等领域中发挥重要作用。

本文将介绍频谱分析仪的基本操作流程，帮助读者快速上手。

1. 连接设备首先，确保频谱分析仪和待测信号源正确连接。

通过信号源输出端口与频谱分析仪的输入端口相连接，使用合适的连接线缆确保稳定可靠的信号传输。

同时，检查电源线是否连接正常。

2. 打开频谱分析仪通过按下电源按钮开启频谱分析仪。

在启动过程中，仪器会进行自检，并显示相关启动信息。

确保仪器运行正常后，等待进入工作状态。

3. 设置参数根据实际需求，设置频谱分析仪的参数。

这些参数可能包括中心频率、带宽、时钟速率、分析窗口类型等。

根据待测信号的特点，调整参数以获取所需的测试结果。

4. 选择测量模式在频谱分析仪的菜单系统中选择合适的测量模式。

常见的测量模式包括实时模式和扫描模式。

实时模式能够提供连续的频谱显示，适用于对动态信号进行实时观测。

扫描模式则能够根据特定的扫描范围获取更详细的频谱信息。

5. 开始测量确定测量模式后，点击“开始”按钮或按下相应的测量快捷键，开始进行频谱分析。

频谱分析仪会对输入信号进行采样和处理，并显示频谱结果。

根据实际需要可能需要等待一些时间来获取准确的测量数据。

6. 数据解读分析仪显示的频谱图将提供信号的频域信息。

读取并分析频谱图上的曲线、峰值、幅度等信息，对信号特征进行辨识和理解。

理解频谱图可以帮助识别信号中的峰值、杂散、干扰等。

7. 归档和报告将所测得的频谱数据归档并生成报告。

可以将数据保存到电脑硬盘或其他存储介质中，以备后续分析和复查。

同时，根据实际需要，可以生成图表、图像或报告，用于数据展示和共享。

8. 断开连接和关闭仪器在测量结束后，先断开频谱分析仪与信号源之间的连接，然后关闭仪器。

注意遵循正确的操作顺序，避免损坏设备。

以上即为频谱分析仪的基本操作流程。

频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频、视频、雷达等领域。

本文将介绍频谱仪的基本使用方法，包括设置测量参数、观察信号频谱、分析信号特征等。

一、设置测量参数1.首先，插入电源线并打开频谱仪的开关。

2.设置中心频率：通过旋转频谱仪上的中心频率控制按钮，可以设置要观察的信号所在的中心频率。

3.设置带宽：使用带宽控制按钮可以设置频谱仪的测量带宽。

带宽越大，可以显示的频率范围越广。

4.设置扫描时间：通过扫描时间设置按钮可以设置频谱仪的扫描时间。

较长的扫描时间可以更好地显示信号的频谱特征。

5.设置参考电平：参考电平是用来调整频谱仪的显示范围的。

通过参考电平控制按钮可以调整信号的显示幅度。

二、观察信号频谱1.连接输入信号：将要测量的信号源与频谱仪的输入端口连接。

2.使频谱仪进入扫描模式：按下开始扫描按钮使频谱仪进入扫描模式，开始对输入信号进行测量。

3.观察频谱显示：在频谱仪的显示屏上，可以看到输入信号的频谱特征图。

频谱图一般以频率为横坐标，幅度为纵坐标显示。

4.调整显示参数：可以根据需要调整频谱仪的显示参数，如中心频率、带宽、参考电平等，以便更好地展示信号的频谱特征。

三、分析信号特征1.寻找信号峰值：在频谱显示图上，可以通过观察峰值点来查找信号的频率分布情况。

峰值一般表示信号的主要频率分量。

2.计算信号带宽：可以通过测量频谱图上信号的半功率带宽来计算信号的带宽。

半功率带宽是指信号功率下降到峰值功率的一半时的频率范围。

3.分析信号幅度：通过观察信号在频谱图上的幅度，可以了解信号的强弱情况。

信号幅度一般在频谱图上以颜色深浅表示，颜色越深表示信号越强。

4.检测杂散和谐波：利用频谱仪可以监测杂散和谐波的频率和幅度，以便进行相关的干扰分析和调整。

四、其他常用功能1.记录和保存数据：一些频谱仪具有数据记录和保存功能，可以将测量的频谱数据保存到内存或外部存储设备中，方便后续分析和比较。

频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。

下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。

一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。

2. 检查仪器的电源状态并保证正常通电。

3. 调整仪器的频率范围，以适应待测信号的频率。

二、信号输入正确的信号输入是频谱分析的关键。

以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。

2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。

3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。

三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。

2. 调整参考电平，使其适应待测信号的幅度范围。

四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。

根据需要选择合适的窗口类型，并设置相应的窗口函数。

五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。

2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。

3. 开始采集信号并进行频谱分析。

4. 观察频谱显示，并根据需要进行数据记录或分析。

六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。

2. 进行信号调整和优化，以提高信号质量。

3. 根据频谱分析结果检测和定位干扰源。

4. 进行频率选择和信号过滤，以提取关注频段内的信号。

七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。

频谱仪的使用方法频谱仪是一种用于测量信号频谱组成的仪器。

它可以将信号的频率范围分解成不同频率的振幅分量，从而提供了许多有关信号特征的重要信息。

这里我将为您详细介绍频谱仪的使用方法。

使用频谱仪的第一步是连接输入信号。

频谱仪通常具有一个输入端口，您可以将待测信号通过信号源或其他仪器连接到该端口。

为了确保准确的测量结果，您应该使用适当的信号线缆以及连接器。

信号线缆的选择要针对输入信号的频率范围和阻抗匹配进行考虑。

在连接好输入信号之后，您需要设置频谱仪的参数。

这些参数包括信号的中心频率、分辨率带宽、时间或频率的测量范围等。

中心频率是指频谱仪所关注的主要信号频率，而分辨率带宽则是指频谱仪在分析频谱时所采用的带宽。

根据您的具体需求，您可以选择不同的参数配置来获得所需的测量结果。

接下来，您需要进行频谱测量。

频谱仪通常提供了多种测量模式，包括峰值模式、平均模式、最大持续测量等。

在选择测量模式之前，您应该了解您需要获取的信号特征以及对测量结果的要求。

例如，如果您关心信号的峰值振幅，并希望测量结果具有较高的信噪比，则可以选择最大持续测量模式。

进行测量时，您可以通过观察频谱仪的显示屏来获取结果。

频谱仪的显示屏通常以图形的形式呈现信号频谱的振幅分量。

您可以看到信号的频率范围以及相应的振幅值。

频谱的横轴通常表示频率，而纵轴表示振幅。

根据您的设备和测量设置，您可以调整显示的范围和分辨率，以便更好地观察和分析信号。

在获取测量结果后，您可以进行进一步的数据处理和分析。

频谱仪通常提供了多种数据输出和分析功能，如保存数据、采集数据的统计信息、导出数据等。

这些功能使您能够更充分地利用和应用测量结果。

最后，您还应该注意使用频谱仪时的安全问题。

例如，当您测试高功率信号时，应该确保频谱仪的输入端口具有足够的能力来承受这些信号。

此外，应该遵循频谱仪的操作说明，以确保使用过程中没有人身伤害或设备损坏的风险。

总结起来，频谱仪是一种用于测量信号频谱组成的重要仪器。

频谱仪使用方法范文频谱仪是用来检测和显示信号频谱分布的仪器。

它可以将各种频率的信号进行分析，并以图形的形式显示出来。

频谱仪广泛应用于无线通信、电视、广播、音频等领域，以下是频谱仪的使用方法。

1.频谱仪的基本构成频谱仪一般由前端收集电路、混频器、数据转换器、数学处理器和显示器等组成。

前端收集电路负责将被测信号引入频谱仪，混频器负责将高频信号转换成低频信号，数据转换器将模拟信号转换成数字信号，数学处理器对数字信号进行处理，最后在显示器上显示频谱。

2.准备工作首先要确保频谱仪的工作状态良好，接通电源后进行自检。

如果自检通过，检查传感器和输入输出端口是否连接正常。

接下来，根据被测信号的特点和要求，调整和设置频谱仪的相关参数，包括中心频率、带宽、分辨率等。

3.设置测量范围根据被测信号的特点，设置合适的测量范围。

如果被测信号的幅度较小，可以选择较小的测量范围，以充分利用测量范围的动态范围，提高测量精度。

4.设置分辨率带宽分辨率带宽是指频谱仪对信号频率的分辨能力。

较小的分辨率带宽可以提高频谱仪的分辨率，但同时也会降低频谱仪的灵敏度。

在设置分辨率带宽时需要根据被测信号的特点进行适当调整。

5.设置中心频率和扫描范围中心频率是指频谱仪所测量信号的中心频率，扫描范围是指频谱仪所测量信号的频率范围。

根据被测信号的频率范围和特点，设置合适的中心频率和扫描范围，使得被测信号能够完整地显示在频谱仪的显示屏上。

6.选择垂直和水平刻度在频谱仪的显示屏上，垂直轴表示信号的幅度，水平轴表示信号的频率。

根据被测信号的幅度和频率范围，选择合适的垂直和水平刻度，以保证被测信号能够完整地显示出来。

7.进行测量和分析设置好各种参数后，可以进行频谱测量和分析了。

观察频谱仪的显示屏，根据显示结果进行信号分析。

可以通过观察信号的幅度、频率和分布情况来判断信号的质量和稳定性。

8.存储和导出数据频谱仪一般可以将测量结果保存起来，以便后续的分析和处理。

可以将数据存储在频谱仪的内存中，也可以通过连接计算机或其他存储设备进行数据导出。

频谱仪操作方法
一、目的
本操作方法旨在指导用户正确使用频谱仪，确保测量结果的准确性和仪器的安全。

二、操作步骤
1. 开机与自检
打开频谱仪的电源，仪器进行自检，确保正常工作。

2. 连接信号源
将信号源通过适当的线缆连接到频谱仪的输入端口。

确保连接稳固，避免信号损失。

3. 设置参数
根据测量需求，设置频谱仪的参数，如频率范围、分辨率带宽、视频带宽等。

4. 校准仪器
在进行测量之前，对仪器进行校准，确保测量结果的准确性。

5. 开始测量
按下频谱仪的开始按钮，仪器开始进行测量。

观察屏幕上的信号波形，确保信号正常。

6. 保存与记录结果
将测量结果保存到本地计算机或记录本上，便于后续分析。

7. 关机与清理
完成测量后，断开信号源与频谱仪的连接，关闭频谱仪电源。

清理测试场地，确保整洁。

三、注意事项
1. 使用前应仔细阅读仪器说明书，了解仪器的基本操作和注意事项。

2. 避免在强电磁场环境下使用频谱仪，以免影响测量结果。

3. 定期对仪器进行维护和保养，确保其正常工作。

4. 如遇问题，及时联系专业人员处理，避免造成不必要的损失。

频谱仪操作使用指南频谱仪是一种用来显示信号频谱分布的仪器，用于分析信号的频率、功率和幅度等参数。

频谱仪广泛应用于通信、广播、电子、雷达等领域，在调试和故障排除中起着至关重要的作用。

下面是频谱仪的操作使用指南。

一、频谱仪的基本原理和组成部分1.频谱仪的原理：频谱仪通过将输入信号分解成一系列不同频率的正弦波，然后测量每个正弦波的幅度和相位，最后将结果显示在屏幕上，形成频谱图。

2.频谱仪的组成部分：-输入部分：用于接收待测信号的输入接口，常见的有天线接口、信号源接口等。

-信号处理部分：将接收到的信号进行放大、滤波和混频等处理，以便进行频谱分析。

-显示部分：将处理后的信号以图形的方式显示在屏幕上，通常有频谱图、扫描图和水平轴等。

-控制部分：用于设置和调整频谱仪的参数，如中心频率、带宽、参考电平等。

二、频谱仪的操作流程1.连接信号源：将待测信号源与频谱仪进行连接，确保输入信号的准确性和稳定性。

2.设置基本参数：首先设置中心频率，即希望观察的信号的中心频率。

然后设置带宽，即希望观察的信号的频率范围。

最后设置参考电平，用于设定垂直轴的单位和刻度。

3.调整时间/功率纵轴：根据需要，选择时间或功率纵轴显示模式。

在时间模式下，频谱仪以时间为基准显示信号的幅度和相位信息；在功率模式下，频谱仪通过电平来显示信号的幅度。

4.检查实时扫描图：启动实时扫描图功能，观察信号在不同频率下的强度变化情况。

可以通过调整带宽和参考电平来获取所需的图像效果。

5.分析频谱图：通过频谱图可以观察信号的频率分布情况。

可以对频谱图进行放大、缩小、移动等操作，以便更详细地分析和观察信号。

6.添加标记和测量：根据需要，可以添加标记来测量信号的频率、功率、幅度等参数。

频谱仪通常提供了多种测量方式，如峰值、平均、最大、最小等。

7.导出和保存数据：频谱仪通常具有数据导出和保存的功能，可以将分析结果导出到计算机或其他设备中，以便后续处理和分析。

三、频谱仪的使用注意事项1.频谱仪的输入信号要求稳定且幅度适当，过大或过小的输入信号都会影响测量结果的准确性和可靠性。

频谱仪操作流程频谱仪是一种常用的测试设备，用于分析电信号的频谱特性。

它广泛应用于通信、无线电、音频等领域。

本文将介绍频谱仪的操作流程，以帮助用户正确、高效地使用频谱仪进行测试。

一、准备工作在操作频谱仪之前，需要做一些准备工作，包括以下几个方面：1.检查设备：确保频谱仪的电源和连接线正常并可用，检查设备是否处于正常工作状态。

2.设置参数：根据测试需求，设置频谱仪的中心频率、带宽、采样率等参数。

3.连接被测设备：将被测设备与频谱仪连接，确保连接稳定可靠。

二、启动频谱仪1.打开电源：将频谱仪接通电源，启动仪器。

待仪器自检完成后，进入操作界面。

2.选择测试模式：根据需要选择频谱模式或扫描模式等测试模式。

三、调整显示参数1.设置参考电平：通过设置参考电平，可以调整显示的垂直范围，使信号在屏幕上能够清晰显示。

2.选择显示范围：根据被测信号的强度，选择合适的显示范围，以充分显示信号的动态范围。

3.调整时间基准：根据被测信号的频率，调整时间基准，以便更清晰地观察信号的波形。

四、进行频谱分析1.观察信号波形：通过频谱仪的显示界面，可以观察到被测信号的频谱特性，包括频率、幅度等信息。

2.调整分辨率带宽：根据需要，调整频谱仪的分辨率带宽，以便更准确地观察信号的频谱细节。

3.保存数据：如有需要，可以将频谱数据保存到存储设备中，以备后续分析和处理。

五、分析结果1.解读频谱图：根据频谱图的显示，可以对被测信号的频谱特性进行分析和判断，了解信号的频率分布、功率分布等信息。

2.确定问题点：通过观察频谱图，可以确定信号中存在的异常或问题点，如干扰信号、杂散信号等。

3.优化调整：根据分析结果，对系统进行优化调整，以提高信号的质量和性能。

六、结束操作1.关闭频谱仪：测试完成后，关闭频谱仪的电源，进行必要的善后工作。

2.清理环境：清理测试现场，保持设备和周围环境的整洁。

总结：以上就是频谱仪的操作流程，通过按照这个流程进行操作，可以确保频谱仪的正确使用，从而获得准确可靠的测试结果。

频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。

本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。

二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。

附件包括电源适配器、电缆和天线等。

在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。

三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。

按下电源按钮，等待仪器启动完成。

2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。

3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。

根据信号源的特性，设置输入衰减、频率范围等参数。

4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。

在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。

5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。

按照仪器的操作指南，选择存储路径和文件名，并确认保存。

四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。

2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。

3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。

请参照相关文档和操作指南，了解和使用这些功能。

五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。

2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。

3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。

频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备，用于测量电磁场和其他电磁信号的幅度，频率，相位和调制信号的参数。

它利用模拟信号的接收和分析，常用在无线电传输系统，电磁干扰检测，以及诸如雷达系统和无线网络等相关领域的研究和开发等。

频谱分析仪的使用方法主要有以下几点：
（1）第一步是将频谱分析仪连接到要测量的信号源，比如天线、传输线和待测电路等，同时将频谱分析仪的输出连接到显示仪或数据采集系统。

（2）第二步是设置频谱分析仪的参数，以确定电磁信号分析的精度和量程。

（3）第三步是进行信号接收和分析，比如测量电磁幅度，检测电磁信号的频率，电磁信号的相位，以及调制信号的参数等。

（4）最后一步是将所测得的信号参数显示到显示仪或数据采集系统上，可以通过人机界面操作查看和分析结果。

频谱分析仪具有以下几种功能：
（1）频率响应：以检测信号的频率响应，并将其显示出来；
（2）相位响应：以测量信号的相位响应，并显示出来；
（3）灵敏度：以测量信号的灵敏度，并将其显示出来；
（4）驱动能力：以测量被测信号的驱动能力，并将其显示出来；
（5）调制度：以测量信号的调制度，并将其显示出来；
（6）频率分辨率：以测量信号的频率分辨率，并将其显示出来；
（7）噪声抑制：以抑制外部噪声；
（8）可调节频率：以调节所测信号的频率；
（9）自动检测：自动检测被测信号的参数；
（10）频率范围：可以检测频率在20Hz-20GHz之间的信号。

以上是频谱分析仪的使用方法及功能。

它能够准确地测量电磁场和其他电磁信号的参数，同时具有高可靠性、高精度和灵活性，在现代电子工程领域具有广泛的应用。

频谱仪使用方法频谱仪是一种用来分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、无线电广播等领域。

正确的使用频谱仪可以帮助工程师准确分析和诊断各种信号问题，提高工作效率。

本文将介绍频谱仪的基本使用方法，帮助用户快速上手并正确操作频谱仪。

1. 连接设备。

首先，将频谱仪与待测设备进行连接。

通常情况下，频谱仪会配备相应的连接线缆或天线，用户可以根据待测设备的接口类型选择合适的连接方式。

确保连接稳固可靠，避免因连接问题导致测试结果不准确。

2. 打开频谱仪。

接通频谱仪的电源，并等待其启动。

在频谱仪启动过程中，用户应该仔细阅读设备说明书，了解设备的基本参数和功能按钮的作用。

熟悉设备界面和操作方法是正确使用频谱仪的前提。

3. 设置基本参数。

在连接设备并打开频谱仪后，需要设置一些基本参数以进行测试。

包括中心频率、带宽、扫描时间等。

根据待测信号的特点和测试要求，合理设置这些参数可以提高测试效率和准确性。

4. 进行扫描。

设置完基本参数后，通过频谱仪的扫描功能对待测信号进行分析。

频谱仪会将信号的频谱信息显示在屏幕上，用户可以通过观察频谱图形和参数数值来判断信号的特性和质量。

在进行扫描时，用户需要注意设备周围的环境干扰，避免外部干扰对测试结果产生影响。

5. 分析测试结果。

频谱仪可以提供丰富的测试结果信息，包括信号频谱图、功率谱密度、频谱占用等。

用户可以通过这些信息来判断信号的质量和特性，发现问题并进行进一步分析和处理。

在分析测试结果时，用户需要结合实际需求和经验进行综合判断，确保测试结果的准确性和可靠性。

6. 调整参数优化测试。

根据分析结果，用户可以对频谱仪的参数进行调整，以优化测试效果。

比如调整中心频率、带宽等参数，或者切换不同的显示模式和功能设置。

通过不断调整和优化，可以更好地满足不同测试需求，并提高测试的准确性和可靠性。

7. 结束测试。

当测试完成后，及时关闭频谱仪并断开与待测设备的连接。

在结束测试前，用户需要保存测试结果数据，并对设备进行清理和保养，确保设备的正常使用和长期性能。

频谱分析仪的使用方法一、频谱仪的使用方法频谱仪主要用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，在使用前，应仔细阅读使用说明书，了解频谱仪的各种按键的作用，以及它们的操作，看完后，我们就来了解一下频谱仪的操作步骤：1、按Power On键开机。

2、开机三十分钟后进行自动校准，先按Shift+7（cal），之后再按cal all，这个过程一般会持续三分钟左右。

3、校准好之后设置中心频率数值，按FREQ键，按下FREQ键之后我们会看到显示的数值以及单位。

4、按Span键，之后输入扫描的频率宽度大概值，然后键入单位。

5、按Level键，输入功率参考电平REF的数值，然后键入单位。

6、按REF offset on，输入接头损耗、线损耗以及仪器之间的误差值。

7、按BW键，分别设置分辨带宽RBW和视频宽度VBW。

8、按Sweep键，再按SWP TIme AUTO/MNL输入扫描时间周期，键入单位。

9、按shift+Recall键，将设置好的信息保存。

10、按recall键，选择需调用信息的位置按ENTER，将需要的设置信息调出来。

11、按PK SRCH键，通过Mark键可读出峰值数值，之后可以判断峰值是不是合格。

该图片由注册用户"荆湖酒徒"提供，版权声明反馈二、频谱分析仪使用注意事项频谱分析仪是很多研发单位经常使用的仪器，作为精密仪器，操作是很讲究的，必须要规范操作使用。

使用频谱仪要注意的事项主要有：1、非相关人员不得随意使用。

2、开机后应预热三十分钟，当测试环境温度改变3-5度时，应该重新进行校准。

3、加电之前确保电源接法正确，保证地线可靠接地。

4、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏（安装和拆卸时需要注意）。

5、测量大于30dBm的大功率信号时，先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
