7第5章 层次化电路的设计

  • 格式：ppt
  • 大小：545.50 KB
  • 文档页数：43

下载文档原格式

  / 43

合集下载

设计层次电路原理图

设计层次电路原理图

绘制导线 将方块电路以及方块电路端口均放置完成后，还要用导线将这 些方块电路端口连接起来，这样才能使这些方块电路在电气 意义上连接起来。 先单击“连线工具条”中左上角的按钮，然后将光标移至工作 区中，此时鼠标指针上方就会出现一个“十”字光标。将鼠 标光标移到需要绘制导线的地方（“十”字光标随鼠标的的 移动而移动），在导线的起始点单击左键一次，然后在该点 拖动鼠标（左键一直按下），随着鼠标的拖动，工作区中就 会出现一条导线。导线绘制到终点后，单击一次鼠标右键即 可完成该条导线的绘制工作。
图4-1（b）
4.3 层次原理，结合下 图4-2所示实例，介绍绘制层次原理图的一般过程。 图4-2是一个层次原理图，整张原理图表示了 一个完整电路，包含： ◇存储器模块（Memory.sch） ◇CPU模块（CPU.sch） ◇电源模块（Power.sch） ◇CPU时钟模块（CPUClk.sch） ◇并行接口模块（PPI.sch） ◇串行接口模块（Serial.sch）
第4章 设计层次电路原理图
4.1 4.2 4.3 4.4
自上而下设计层次原理图 自下而上设计层次原理图 层次原理图的建立 层次原理图总图/功能电路原理图之间的切换
层次化电路图设计方法实际上是一种模块化的 设计方法。用户可将设计的系统划分为多个子系统， 子系统下面又可划分为若干功能模块，功能模块在 细分为若干基本模块。 设计好基本模块，定义好模块之间的链接关系， 即可完成整个设计过程。
双击绘制的 方块电路就 会弹出一个 属性设置对 话框，如图 3-5所示。 在该属性设 置对话框中 可以对方块 电路的名称、 颜色、边框 宽度、坐标、 大小等参数 进行设置。
绘制完方块电路后，还需要在该方块电路上放置方块 电路端口，才能完成一个方块电路的工作。 单击“连线工具条”上的方块电路端口制作按钮，然 后将光标移至工作区中，此时就会发现鼠标指针上 方有一个“十”字光标，如图3-7（左图）所示。

Altium Designer 16电路设计 第六章 绘制层次电路原理图

Altium Designer 16电路设计 第六章 绘制层次电路原理图
放置图纸入口并设置属性设置端口名称设置线束类型63层次电路原理图的绘制方法放置信号线束图63063层次电路原理图的绘制方法634自下而上的层次原理图绘制方法自下而上的层次原理图绘制方法根据功能先绘制子原理图然后由hdl文件或图纸生成图表符再把生成的图表符组合连接起来形成顶层电路图即母图自下而上的层次原理图绘制完成
图6-14
6.3层次电路原理图的绘制方法
再将光标移到图纸符号内部的指定位置，按下键盘上【TAB】按键，弹出图纸入口 属性对话框，如图6-15所示
① ② ③
图6-15
6.3层次电路原理图的绘制方法
（2）设置图纸入口属性。 图纸入口属性对话框的主要属性如下： 【名称】 图纸入口的名称，必须与子电路图中端口的名称一致，下拉列表 中包含已自动识别出的名字；值得注意的是，图纸入口名称不能含有“.” 等非法符号，否则会出错，如要表示P1.0端口，命名为P10即可，如要表示 P1.0~P1.7端口，则命名为P1[0..7]即可。 【线束类型】 如果应该的子图中有多个线束，则需要手工添加或选择线束 类型，添加或选择线束类型后，后面的【I/O类型】就不需要重新定义。 【I/O类型】 端口信号输入/输出类型，即端口中信号的流向，共有四个选 项，其含义如下： 【Unspecified】不确定 【Output】输出 【Input】输入 【Bidrectional】双向 【锁定】 固定图纸入口符号的位置。
图6-18
6.3层次电路原理图的绘制方法
6．绘制子原理图 完成顶层原理图即母图的绘制后，由各图纸符号产生相对于的子原理图， 具体操作步骤如下： （1）产生子原理图文件。 单击【设计】→【产生图纸】，此时光标变成一个十字型，移动光标到 图纸符号上，单击左键，自动生成一个与图纸符号名称一致的子原理图 文件，里面有与图纸符号入口相对应的输入/输出端口。以产生显示模块 子原理图文件为例，如图6-19所示：

CAD第五章1

CAD第五章1

5.2.3 不同层次原理图之间的切换
● 由子图切换到母图
执行菜单命令Tools/Up/Down Hierarchy,或者单击工具栏中的按钮， 此时光标变成十字形状。将光标移动到子图中的某个输入/输出端口 （Port）上，单击鼠标左键，即可自动切换到母图上。或者也可以使用 Projects面板和Navigator面板来进行切换，方法与母图到子图的切换是 一样的。
● 使用Navigator面板来完成从母图到子图的切
换
单击原理图工作区右下方的 命令, 在弹出的菜单中选中 “Navigator”这时会弹出 Navigator面板。单击 按钮， 此时光标变成十字形，将光标移至母图或子图中所需要切换电路方块 图上的某个进出口上,单击鼠标左键，即可切换到其所对应的原理 图 上。
(2)自下而上设计层次原理图
自下而上设计层次原理图是指由基本模块的原理图生成电路方块 图，因此在绘制层次原理图之前，要首先设计出基本模块的原理图， 设计流程如图所示。
5.2
层次式原理图设计
(3)多通道电路设计方法 多通道设计，就是指对于多个完全相同的模块，不必进行重复绘制，只 需要绘制一个电路方块图和基本模块的原理图，直接设置该 模块的重复 应用次数即可，系统在进行项目编译时会自动创建正确 的网络表。设计 流程如图所示 。 主原理图Main.SchDoc具有4个子模块均调用了原理图 A.SchDoc和B.SchDoc各一次。因此可以重复调用原理图的方法来设计。
1.启动原理图设计编辑器。
2.绘制母图 1）放置控制电路的电路方块图。
选择连线（Wiring）工具栏的按钮，或者执行菜单命令Place/
Sheet Symbol，放置控制电路的电路方块图。其属性的“Designator” 命名为“MCU”。“Filename”更改为该子图对应的原理图文件 “MCU.schdoc”。修改完毕单击<OK>确认。

第5章-电路的层次化处理

第5章-电路的层次化处理
Style:端口外形 无箭头 左箭头 右箭头 双向箭头
图5.14 方块电路进出点编辑对话框
第5章 电路的层次化设计
图5.15 放置好端口的方块电路
第5章 电路的层次化设计 图5.16 放置多个方块电路I/O端口
第5章 电路的层次化设计
6. 连接各方块电路 动, 可改变 方块电路的位置。或在方块电路上单击鼠标左 键, 则在方块电路四周出现控制点。用鼠标左键 拖动其中的控制点可改变方块电路的大小。
将系统默认的文件名Sheet1.sch改为 Memory.sch。 绘制子电路图。
电路的输入输出点（Port）
第5章 电路的层次化设计
一个网络与另外一个网络的连接可以通过实际
导线连接，也可以通过放置网络名称使两个网络具 有相互连接的电气意义。放置输入输出点，同样可 实现两个网络的连接，相同名称的输入输出点，可 以认为在电气意义上是连接的。输入输出点也是层 次图设计不可缺少的组件。
。
执行菜单命令Place/Sheet Symbol。
第5章 电路的层次化设计
启动放置方块电路 （Sheet Symbol）命令后, 光标变成十字状, 在方块电 路一角点击鼠标, 再将光标 移到方块图的另一角, 即可 展开一个区域, 点击鼠标, 即可完成该方块图的放置。 点击右键, 即可退出放置方 块电路状态。
系统弹出Choose Document to Place对话框，如图5.20 所示。在对话框中列出了当前目录中所有原理图文件名。
第5章 电路的层次化设计
图5.20 选择电路图对话框
第5章 电路的层次化设计
⑤ 选择原理图后, 屏幕上出现如图5.21所示的对话框, 点击 “No”按钮。
图5.21 选择对话框

第讲数码管显示的PCB设计

第讲数码管显示的PCB设计

教学目旳及要求：
1.掌握在项目中新建PCB文档 2.熟练掌握设置PCB板 3.熟练掌握导入元件、元件布局 4.了解PCB旳设计规则 5.熟练掌握检验绿色高亮显示 6.熟练掌握自动布线、验证PCB旳设计
教学要点：导入元件、元件布局 教学难点：检验绿色高亮显示
9.1 创建PCB板
9.1.1 在项目中新建PCB文档
（1）单击PCB图中旳元件，将其一一拖放到PCB板中旳“Keep-Out” 布线区域内。单击元件U1,将它拖动到PCB板中靠左边靠上旳区域；在 拖动元件到PCB板中旳“Keep-Out”布线区域时，能够一次拖动多种 元件，如选择3个元件DS1-DS3（鼠标单击DS1元件旳左下角，然后单 击DS3元件旳右上角），按住鼠标左键将它拖动到PCB板中部顾客需要 旳位置时放开鼠标左键；如图9-7所示。在导入元件旳过程中，系统 自动将元件布置到PCB板旳顶层（Top Layer），假如需要将元件放置 到PCB板旳底层（Bottom Layer）按（2）环节进行操作。
图9-2 重新定义旳PCB板区域
（5）单击工作区下部旳“Keep-Out Layer”层标签，选择“Keep Out Layer”层，重新定义PCB板旳边框。
（6）单击“Utilities”工具栏中旳绘图工具按钮“”，在弹出旳工具栏 中选择线段工具按钮“”，移动光标按顺序连接工作区内坐标为 （103，33）、（187，33）、（187，103）和（103，103）旳四个 点，然后光标回到（103，33）处，光标处出现一种小方框，按鼠标 左键，即绘制“Keep Out”布线旳矩形区域（如图9-3所示），按鼠 标右键，退出布线状态。(单位：mm)。
在第3章旳3.2中简介了用PCB向导产生空白PCB板子轮廓旳措施 。本节将简介另一种措施产生空白旳PCB板。

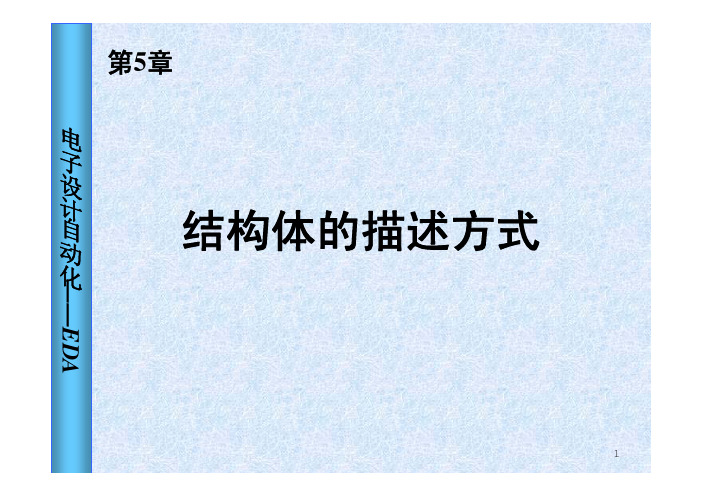

第5章结构体的描述方式(28)

第5章结构体的描述方式(28)

动 化
U2: and_2 PORT MAP(a=>tmp1, b=>Cin, c=>tmp2);
U3: xor_2 PORT MAP(a=>tmp1, b=>Cin, c=>S);
U4: and_2 PORT MAP(a=>A, b=>B, c=>tmp3);
U5: or_2 PORT MAP(a=>tmp2, b=>tmp3,c=>Co);
计
自
动 COMPONENT 元件名 --元件定义语句
化 GENERIC （类属表）； --参数的传递
PORT （端口名表）； --端口说明
END COMPONENT [元件名]；
——EDA
COMPONENT语句可以在结构体、 程序包和块语句的说明部分中使用。
13
结构体的描述方式
电 元件例化语句
end;
--名称映射；18
——EDA
电 子 设 计 自 动 化
19
——EDA
电 子 设 计 自 动 化
20
结构体的描述方式
电 元件例化语句 子 练习：试使用“元件例化语句”设计一全减器。
设 提示：全减器可由2个半减器和1个或门组成。
计
自
半减器真值表
动
A
化
half_sub
T
输入
输出
AB
TC
B
第5章
电
子
设
计
自 动
结构体的描述方式
化
——EDA
1
结构体的描述方式
电
子
在结构体中对硬件系统进行描述，可以采用3
设 计

微电子学概论

第一章绪论1.1946年第一台计算机：ENIAC2.1947年12月23日第一个晶体管:巴丁、肖克莱、布拉顿3.集成电路：通过一系列特定的加工工艺，将晶体管、二极管等有源器件和电阻、电容等无源器件，按照一定的电路互连，“集成”在一块半导体单晶片（如硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能4.达默第一个提出集成电路的设想，1958年德克萨斯仪器公司基尔比研制除了第一块集成电路5.集成电路芯片的集成度每三年提高4倍，而加工特征尺寸缩小倍，这就是摩尔定律6.集成电路按器件结构类型分类：a)双极集成电路：主要由双极晶体管构成a)NPN型双极集成电路b)PNP型双极集成电路b)金属-氧化物-半导体(MOS)集成电路：主要由MOS晶体管(单极晶体管)构成1.NMOS2.PMOS3.CMOS(互补MOS)c)双极-MOS(BiMOS)集成电路：同时包括双极和MOS晶体管的集成电路为BiMOS集成电路，综合了双极和MOS器件两者的优点，但制作工艺复杂7.按结构形式的分类：单片集成电路：a)它是指电路中所有的元器件都制作在同一块半导体基片上的集成电路b)在半导体集成电路中最常用的半导体材料是硅，除此之外还有GaAs等混合集成电路：c)厚膜集成电路d)薄膜集成电路8.按电路功能分类：↗数字集成电路(Digital IC)：它是指处理数字信号的集成电路，即采用二进制方式进行数字计算和逻辑函数运算的一类集成电路↗模拟集成电路(Analog IC)：它是指处理模拟信号(连续变化的信号)的集成电路✍线性集成电路：又叫做放大集成电路，如运算放大器、电压比较器、跟随器等✍非线性集成电路：如振荡器、定时器等电路↗数模混合集成电路(Digital - Analog IC) ：例如数模(D/A)转换器和模数(A/D)转换器等第三章第四章1.集成电路的集成度，功耗延迟积，特征尺寸是描述集成电路性能的几个重要指标2.特征尺寸：指集成电路中半导体器件的最小尺度3.图形转换：光刻：光刻三要素：光刻胶、掩膜版和光刻机；4.光刻胶：光刻胶又叫光致抗蚀剂，它是由光敏化合物、基体树脂和有机溶剂等混合而成的胶状液体光刻胶受到特定波长光线的作用后，导致其化学结构发生变化，使光刻胶在某种特定溶液中的溶解特性改变5.正胶：曝光后可溶；负胶：曝光后不可溶；6.几种常见的光刻方法：接触式光刻，接近式曝光，投影式曝光，i.超细线条光刻技术b)甚远紫外线(EUV)c)电子束光刻d)X射线e)离子束光刻7.化学汽相淀积(CVD)：通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程CVD技术特点：a)具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点b)CVD方法几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO、多晶硅、非晶硅、氮化硅、金属(钨、钼)等2单晶硅的化学汽相淀积(外延)：一般地，将在单晶衬底上生长单晶材料的工艺叫做外延，生长有外延层的晶体片叫做外延片 二氧化硅的化学汽相淀积：可以作为金属化时的介质层，而且还可以作为离子注入或扩散的掩蔽膜，甚至还可以将掺磷、硼或砷的氧化物用作扩散源c)低温CVD氧化层：低于500℃d)中等温度淀积：500～800℃e)高温淀积：900℃左右多晶硅的化学汽相淀积：利用多晶硅替代金属铝作为MOS器件的栅极是MOS集成电路技术的重大突破之一，它比利用金属铝作为栅极的MOS器件性能得到很大提高，而且采用多晶硅栅技术可以实现源漏区自对准离子注入，使MOS集成电路的集成度得到很大提高。

微电子学概论复习(知识点总结)

第一章 绪论1.画出集成电路设计与制造的主要流程框架。

2.集成电路分类情况如何？答：3.微电子学的特点是什么？答：微电子学：电子学的一门分支学科微电子学以实现电路和系统的集成为目的，故实用性极强。

微电子学中的空间尺度通常是以微米(μm, 1μm ＝10－6m)和纳米(nm, 1nm = 10-9m)为单位的。

微电子学是信息领域的重要基础学科微电子学是一门综合性很强的边缘学科涉及了固体物理学、量子力学、热力学与统计物理学、材料科学、电子线路、信号处理、计算⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧按应用领域分类数字模拟混合电路非线性电路线性电路模拟电路时序逻辑电路组合逻辑电路数字电路按功能分类GSI ULSI VLSI LSI MSI SSI 按规模分类薄膜混合集成电路厚膜混合集成电路混合集成电路BiCMOS BiMOS 型BiMOS CMOS NMOS PMOS 型MOS 双极型单片集成电路按结构分类集成电路机辅助设计、测试与加工、图论、化学等多个学科微电子学是一门发展极为迅速的学科，高集成度、低功耗、高性能、高可靠性是微电子学发展的方向微电子学的渗透性极强，它可以是与其他学科结合而诞生出一系列新的交叉学科，例如微机电系统(MEMS)、生物芯片等第二章半导体物理和器件物理基础1.什么是半导体？特点、常用半导体材料答：什么是半导体？金属：电导率106～104(W∙cm-1)，不含禁带；半导体：电导率104~10-10(W∙cm-1)，含禁带；绝缘体：电导率<10-10(W∙cm-1)，禁带较宽；半导体的特点：（1）电导率随温度上升而指数上升；（2）杂质的种类和数量决定其电导率；（3）可以实现非均匀掺杂；（4）光辐照、高能电子注入、电场和磁场等影响其电导率；半导体有元素半导体，如：Si、Ge（锗）化合物半导体，如：GaAs（砷化镓）、InP （磷化铟）硅：地球上含量最丰富的元素之一，微电子产业用量最大、也是最重要的半导体材料。

层次化原理图的设计


4.1 层次化原理图的设计方法
分为两种： 1、自上而下的层次化原理图设计：对设计有 一个整体把握，将整个电路分为多个模块， 对每个模块进行详细设计。
2、自下而上的层次化原理图设计：先绘制原 理图子图，然后生成上图 设计
思路： 1、先确定将总体电路分为几个电路模块； 2、绘制层次原理图的顶层原理图； 3、绘制出每一电路模块的具体原理图（子图）。
4.2.1 顶层方块图与子图的切换
打开顶层原理图，Tools—Up/Down Hierarchy。
将整体系统按照功能分解成若干电路模块每个电路模块能够完成一定的独立功能具有相对的独立性可以由不同的设计者分别绘制在不同的原理图纸上
第4章 层次化原理图的设计
层次化原理图设计思路：将整体系统按 照功能分解成若干电路模块，每个电路模 块能够完成一定的独立功能，具有相对的 独立性，可以由不同的设计者分别绘制在 不同的原理图纸上。
步骤： 1、新建project； 2、加 .SchDoc;(顶层原理图) 3、Place—Sheet Symbol，放置方块电路图； 4、设置方块电路图属性； 5、Place—Add Sheet Entry，放置电路端口； 6、保存顶层原理图； 7、Design—Create Sheet From Symbol ，绘制子原 理图； 8、Compile—项目电路.PrjPCB，对项目进行编译；

设计电路原理图步骤

设计电路原理图步骤
1. 确定项目的需求和目标，包括电路所需的功能、输入输出接口、电压和电流要求等。

2. 根据项目需求，选择适当的元器件，包括电阻、电容、电感器、晶体管等。

3. 绘制电路图形，按照信号流动的顺序和连接方式，将选定的元器件按照正确的方向和位置连接起来。

使用符号来表示不同的元器件。

4. 定义和标记每个连接点，为了方便阅读和调试，可以使用不重复的编号来标记连接点。

5. 添加适当的电源和接地符号，并将其正确连接至电路中。

6. 绘制信号和电源之间的连接线，确保正确连接，且线条不会相互交叉或重叠。

7. 添加其他必要的标记，例如电阻、电容和电感的值、晶体管类型等。

8. 仔细检查原理图，确保没有任何错误或遗漏，检查连接是否正确、元件是否正确放置和连接。

9. 若有需要，可以添加补充说明、注意事项或其他相关文本信息，以增加清晰度和易读性。

10. 根据需要，绘制附加的原理图页或细分模块，以便更清晰地表示整个电路的结构和功能。

11. 最后，保存原理图文件，并准备进行电路模拟、布局和制造等后续步骤。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、层次原理图结构
层次式电路主要包括两大部分：主电路图和子电路图。 层次式电路主要包括两大部分：主电路图和子电路图。 其中主电路图与子电路图的关系是父电路与子电路的关 系，在子电路图中仍可包含下一级子电路。 在子电路图中仍可包含下一级子电路。 1．主电路图 ． 主电路图文件的 扩展名是.prj。 扩展名是 。 主电路图相当于整机电路 图中的方框图， 图中的方框图，一个方块图 相当于一个模块。 相当于一个模块。图中的每 一个模块都对应着一个具体 的子电路图。 的子电路图。
Sheet Entry属性设置对话框中有关选项 属性设置对话框中有关选项 含义： 含义： Name：方块电路端口名称。如WR。 ：方块电路端口名称。 。 Type：端口的电气类型。 I / O Type：端口的电气类型。单击图 5.8中Input旁的下拉按钮，出现端口电 旁的下拉按钮， 中 旁的下拉按钮 气类型列表。 气类型列表。 Unspecified：不指定端口的电气类 ： 型。 Output：输出端口。 ：输出端口。 Input：输入端口。 ：输入端口。 Bidirectional：双向端口。 ：双向端口。
打开一个设计数据库文件。 打开一个设计数据库文件。 执行菜单命令File|New，系统弹出New Document对话框。 对话框。 ① 执行菜单命令 ，系统弹出New Document对话框 选择Document Fold（文件夹）图标，单击Ok按钮。 Ok按钮 ② 选择Document Fold（文件夹）图标，单击Ok按钮。 将该文件夹的名字改为Z80。 ③ 将该文件夹的名字改为Z80。
第五章 层次电路图设计
层次电路图设计方法 层次化电路图设计 层次电路图之间的切换
5.1 电路的层次化设计方法
层次电路图设计方法实际上是一种模块化设 计方法。 计方法。用户可以将待设计的系统划分为多个子 系统，每个子系统下面又可以化分为若干个功能 系统， 模块， 模块，每个功能模块还可以再细化为若干个基本 模块。设计好每个基本模块， 模块。设计好每个基本模块，定义好每个基本模 块之间连接关系，就可完成整个系统的设计过程。 块之间连接关系，就可完成整个系统的设计过程。
图2
主电路图中的一个方块图
图3
图2所示方块图对应的子电路图
二、层次电路图设计方法
1、从系统开始，逐级向下进行细化（自顶向下法） 、从系统开始，逐级向下进行细化（自顶向下法） 2、从基本模块开始，逐级抽象化（自底向上法） 、从基本模块开始，逐级抽象化（自底向上法） 重复性层次图设计法） 3、相同电路图重复使用 （重复性层次图设计法）
二、 利用导航按钮或命令
1．从方块图查看子电路图 ．
图 Memory.sch所对应的方块电路 所对应的方块电路
对已放置好的方块电路进行编辑。 ⑧ 对已放置好的方块电路进行编辑。 ⑨ 用导线和总线等工具绘制连线，即完成了从子电路图产生 用导线和总线等工具绘制连线， 方块电路的设计。 方块电路的设计。
图 带有方块电路的子电路图
5.3 不同层次电路文件之间的切换
放置好端口的方块电路
5．连接各方块电路 ．
在所有的方块电路及端口都放置好以后，用导线（ 在所有的方块电路及端口都放置好以后，用导线（wire） ） 或总线（ 或总线（Bus）进行连接。 ）进行连接。
（二） 设计子Байду номын сангаас路图
子电路图是根据主电路图中的方块电路， 子电路图是根据主电路图中的方块电路，利用 有关命令自动建立的， 有关命令自动建立的，不能用建立新文件的方法建 立。 操作步骤： 操作步骤：
按下No按钮后 按钮后， ③ 按下 按钮后，系统自动生成 名为Memory.sch的子电路图， 的子电路图， 名为 的子电路图 且自动切换到Memory.sch子电 且自动切换到 子电 路图，如右图示。 路图，如右图示。 用第3章中介绍的方法 章中介绍的方法， ④ 用第 章中介绍的方法，绘制 Memory模块的内部电路。 模块的内部电路。 模块的内部电路
图1 主电路图（ Processor.prj） 主电路图（Z80 Processor.prj）
2．子电路图 ． 子电路图文件的扩展名是.sch。 子电路图文件的扩展名是 。 一般地子电路图都是一些具体的电路原理图。 一般地子电路图都是一些具体的电路原理图。子 电路图与主电路图的连接是通过方块图中的端口实现 如图2和图3所示。 的。如图2和图3所示。
建立文件夹和主电路图文件
3．绘制方块电路图 ．
打开Z80.prj文件。 文件。 ① 打开 文件 单击Wiring Tools工具栏中的 ② 单击 工具栏中的 图标或执行菜单命令Place|Sheet 图标或执行菜单命令 Symbol，光标变成十字形，且十字 ，光标变成十字形， 光标上带着一个与前次绘制相同的 方块图形状。 方块图形状。 设置方块图属性： ③ 设置方块图属性：按Tab键， 键 系统弹出Sheet Symbol属性设置对话框。 属性设置对话框。 系统弹出 属性设置对话框
一、 利用项目导航树进行切换
打开Z Microprocessor.ddb设计 打开Z80 Microprocessor.ddb设计 数据库并展开设计导航树， 数据库并展开设计导航树，如图所 示。 单击导航树中的文件名或文件名前 面的图标，可以打开相应的文件。 面的图标，可以打开相应的文件。
图
设计数据库文件的设计导航树
（二）根据子电路图产生方块电路图 操作步骤： 操作步骤：
文件夹下， ① 在Z80文件夹下，新建一个原理图文件，并将文件名 文件夹下 新建一个原理图文件， 改为Z80.prj。 改为 。 打开Z80.prj文件。 文件。 ② 打开 文件 执行菜单命令Design|Create 执行菜单命令 Symbol From Sheet，系统弹出 ， Choose Document to Place对话 对话 如图所示。 框，如图所示。在对话框中列 出 了当前目录中所有原理图文件 名。
如果选择Yes， 如果选择 ，则所产生的子 电路图中的I 电路图中的 / O端口方向与主电路 端口方向与主电路 图方块电路中端口的方向相反， 图方块电路中端口的方向相反，即 输入变成输出，输出变成输入。 输入变成输出，输出变成输入。 如果选择No， 如果选择 ，则端口方向不 反向。 反向。 这里我们选择No。 这里我们选择 。
自动生成的Memory.sch子电路图 子电路图 自动生成的
二、自底向上的层次原理图设计 （一） 建立子电路图文件
操作步骤： 操作步骤： 利用前面的方法建立一个文件夹，并改名为Z80。 ① 利用前面的方法建立一个文件夹，并改名为 。 ② 在Z80文件夹下面，建立一个新的原理图文件。 文件夹下面， 文件夹下面 建立一个新的原理图文件。 将系统默认的文件名Sheet1.sch改为 改为Memory.sch。 ③ 将系统默认的文件名 改为 。 利用第3章介绍的方法绘制子电路图 其中I 章介绍的方法绘制子电路图， ④ 利用第 章介绍的方法绘制子电路图，其中 / O端 端 口利用端口放置的方法进行放置。 口利用端口放置的方法进行放置。
Sheet Symbol属性设置对话框： 属性设置对话框： 属性设置对话框 Filename：该方块图所代表的子电路 ： 图文件名。 图文件名。如Memory.sch Name：该方块图所代表的模块名称。 ：该方块图所代表的模块名称。 此模块名应与Filename中的主文件 此模块名应与 中的主文件 名相对应。 名相对应。如Memory。设置好后， 。设置好后， 单击Ok按钮确认 按钮确认， 单击 按钮确认，此时光标仍为 十字形。 十字形。 确定方块图的位置和大小： ④ 确定方块图的位置和大小：分别在 对角位置单击左键。 对角位置单击左键。 此时仍处于放置方块图状态， ⑤ 此时仍处于放置方块图状态，可重 复以上步骤继续放置， 复以上步骤继续放置，也可单击鼠 标右键，退出放置状态。 标右键，退出放置状态。
Sheet Entry属性设置对话框 属性设置对话框
Side：端口的停靠方向。 ：端口的停靠方向。 Style：端口的外形。 ：端口的外形。
方块电路端口仍处于浮动状态，并随光标的移动而移动。 ④ 方块电路端口仍处于浮动状态，并随光标的移动而移动。在 合适位置单击鼠标左键，则完成了一个方块电路端口的放置。 合适位置单击鼠标左键，则完成了一个方块电路端口的放置。 系统仍处于放置方块电路端口的状态， ⑤ 系统仍处于放置方块电路端口的状态，重复以上步骤可放置 方块电路的其他端口，单击鼠标右键，可退出放置状态。 方块电路的其他端口，单击鼠标右键，可退出放置状态。
浮动的方块电路端口图形
设置方块电路端口属性： 键系统弹出Sheet Entry属 ③ 设置方块电路端口属性：按Tab键系统弹出 键系统弹出 属 性设置对话框，如图5.8所示 所示。 性设置对话框，如图 所示。双击已放置好的端口也可 弹出Sheet Entry属性设置对话框。按图设置。 属性设置对话框。 弹出 属性设置对话框 按图设置。
自顶向下法
自底向上法
重复性层次图设计法
5.2 层次原理图设计
一、 自顶向下的层次原理图设计
自顶向下的层次原理图设计方法的思路是， 自顶向下的层次原理图设计方法的思路是，先 设计主电路图，再根据主电路图设计子电路图。 设计主电路图，再根据主电路图设计子电路图。这 些主电路和子电路文件都要保存在一个专门的文件 夹中。 夹中。 （一） 设计主电路图 1．建立项目文件夹
2．建立主电路图 ． ① 打开Z80文件夹。 打开 文件夹。 文件夹 执行菜单命令File|New，系统弹出 ② 执行菜单命令 ，系统弹出New Document对话框。 对话框。 对话框 选择Schematic Document图标，单击 按钮。 图标， 按钮。 ③ 选择 图标 单击Ok按钮 将该文件的名字改为Z80.prj 如图所示。 Z80.prj。 ④ 将该文件的名字改为Z80.prj。如图所示。
①在主电路图中执行菜单命令Design|Create Sheet From 在主电路图中执行菜单命令 Symbol，光标变成十字形。 ，光标变成十字形。 将十字光标移到名为Memory的方块电路上，单击鼠标左键， 的方块电路上， ② 将十字光标移到名为 的方块电路上 单击鼠标左键， 系统弹出Confirm对话框，如图所示，要求用户确认端口 对话框， 系统弹出 对话框 如图所示， 的输入/输出方向 输出方向。 的输入 输出方向。
