数控五轴加工中心编程的方法及步骤小伙伴！今天咱们来唠唠数控五轴加工中心编程这个事儿。

一、了解加工零件。

咱得先好好看看要加工的零件长啥样。

就像认识新朋友，得知道它的轮廓、尺寸、精度要求这些。

你得清楚哪里是平面，哪里是曲面，有没有啥特殊的形状。

这就好比给零件做个全身检查，心里有数了，编程的时候才能有的放矢。

二、确定加工工艺。

这一步可重要啦。

要想清楚用啥刀具合适呢？大零件和小零件用的刀具可能就不一样。

还有切削的参数，就像炒菜放多少盐、多少油一样，切削速度、进给量、切削深度都得定好。

这得根据零件的材料来，要是硬邦邦的材料，那切削参数就得小心调整，不然刀具可能就受不了啦。

工艺路线也得规划好，先加工哪里，后加工哪里，就像规划旅行路线一样，得合理安排。

三、建立坐标系。

这个就像是给零件在加工中心里找个家。

确定一个原点，然后X、Y、Z轴就像房间的坐标一样，每个点都有自己的位置。

五轴加工中心还有两个旋转轴呢，这两个轴的坐标系也要确定好。

这就像给零件的每个部分都贴上了地址标签，加工的时候刀具才能准确找到地方。

四、编写程序。

现在就开始正儿八经写程序啦。

用那些编程代码，像G代码、M代码之类的。

比如说G00就是快速定位，让刀具快速跑到指定位置。

编写的时候要按照之前确定的加工工艺来。

如果有曲面的话，可能得用一些特殊的编程方法，像宏程序之类的。

这就像写作文，要按照一定的逻辑和规则来写，不能乱写一气。

五、模拟加工。

程序写好可别着急让加工中心干活。

先模拟一下，就像演习一样。

看看刀具的路径对不对，有没有可能撞到零件或者夹具。

要是模拟的时候发现问题，那就赶紧修改程序。

这就像出门前检查一下东西有没有带齐，发现没带钥匙还能及时补上。

六、实际加工。

经过前面的步骤，没问题啦，就可以让加工中心开始干活啦。

不过在加工的时候也不能完全不管，得盯着点。

万一有啥突发情况，像刀具磨损啦，还能及时处理。

数控五轴加工中心编程就是这么个事儿，看起来有点复杂，但是只要一步一步来，多实践，肯定能掌握的。

加工中心编程实例详解加工中心是一种高精度、高效率的数控机床，广泛应用于航空、航天、汽车、电子、机械等领域。

加工中心的编程是其重要的组成部分，正确的编程可以保证加工质量和效率。

本文将以一个实例来详细介绍加工中心编程的过程。

实例描述假设我们需要加工一个直径为50mm、高度为30mm的圆柱形零件，材料为铝合金。

我们需要在加工中心上进行铣削加工，要求表面光滑度Ra≤0.8μm，加工精度为±0.02mm。

下面是具体的加工步骤和编程过程。

1. 设计CAD图纸我们需要使用CAD软件进行零件的设计。

根据要求，我们设计出一个直径为50mm、高度为30mm的圆柱形零件，如下图所示。

2. 制定加工方案接下来，我们需要制定加工方案。

根据零件的形状和要求，我们决定采用铣削加工。

具体的加工方案如下：（1）采用直径为10mm的立铣刀进行粗加工，切削深度为2mm，切削速度为1000mm/min，进给速度为300mm/min。

（2）采用直径为6mm的立铣刀进行精加工，切削深度为0.5mm，切削速度为1500mm/min，进给速度为500mm/min。

（3）采用直径为3mm的球头铣刀进行光洁加工，切削深度为0.1mm，切削速度为800mm/min，进给速度为200mm/min。

3. 编写加工程序根据加工方案，我们需要编写相应的加工程序。

加工程序是一段G 代码，用于控制加工中心进行加工。

下面是具体的加工程序：（1）粗加工程序G90 G54 G17 G40 G49 G80M3 S1000G0 X0 Y0 Z30G43 H1 Z2G1 Z28 F300G1 X-25 F1000G1 Y0G1 X25G1 Y25G1 X0G1 Y-25G1 X-25G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1000：主轴转速1000r/minG0 X0 Y0 Z30：快速移动到起始点G43 H1 Z2：刀具长度补偿，H1表示刀具编号，Z2表示刀具长度G1 Z28 F300：Z轴移动到切削深度，F300表示进给速度G1 X-25 F1000：X轴移动到起始点，F1000表示进给速度G1 Y0：Y轴移动到起始点G1 X25：X轴移动到下一个点G1 Y25：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-25：Y轴移动到下一个点G1 X-25：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（2）精加工程序G90 G54 G17 G40 G49 G80 M3 S1500G0 X0 Y0 Z30G43 H2 Z2G1 Z29.5 F500G1 X-22.5 F1500G1 Y0G1 X22.5G1 Y22.5G1 X0G1 Y-22.5G1 X-22.5G1 Y0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S1500：主轴转速1500r/minG0 X0 Y0 Z30：快速移动到起始点G43 H2 Z2：刀具长度补偿，H2表示刀具编号，Z2表示刀具长度G1 Z29.5 F500：Z轴移动到切削深度，F500表示进给速度G1 X-22.5 F1500：X轴移动到起始点，F1500表示进给速度G1 Y0：Y轴移动到起始点G1 X22.5：X轴移动到下一个点G1 Y22.5：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Y-22.5：Y轴移动到下一个点G1 X-22.5：X轴移动到下一个点G1 Y0：Y轴移动到下一个点G1 X0：X轴移动到下一个点G1 Z30：Z轴移动到安全高度M5：主轴停止M30：程序结束（3）光洁加工程序G90 G54 G17 G40 G49 G80M3 S800G0 X0 Y0 Z30G43 H3 Z2G1 Z29.9 F200G1 X-20 F800G3 Y0 I20 J0 F200G3 X0 Y20 I0 J-20G3 Y0 X20 I-20 J0G3 X0 Y-20 I0 J20G3 Y0 X-20 I20 J0G1 X0G1 Z30M5M30解释：G90：绝对编程模式G54：工件坐标系G17：XY平面选择G40：刀具半径补偿取消G49：刀具长度补偿取消G80：取消模态循环M3：主轴正转S800：主轴转速800r/minG0 X0 Y0 Z30：快速移动到起始点G43 H3 Z2：刀具长度补偿，H3表示刀具编号，Z2表示刀具长度G1 Z29.9 F200：Z轴移动到切削深度，F200表示进给速度G1 X-20 F800：X轴移动到起始点，F800表示进给速度G3 Y0 I20 J0 F200：以Y轴为轴心，半径为20mm的圆弧插补，F200表示进给速度G3 X0 Y20 I0 J-20：以X轴为轴心，半径为20mm的圆弧插补G3 Y0 X20 I-20 J0：以Y轴为轴心，半径为20mm的圆弧插补。

加工中心的数控编程方法与技巧分享数控编程是数控加工中心中重要的工作环节之一，其对于加工质量和效率起到至关重要的作用。

在加工中心的数控编程过程中，采用一系列的方法和技巧可以使加工过程更加高效、精确和可靠。

本文将分享一些关于加工中心的数控编程方法与技巧。

首先，了解加工中心的机床结构和功能是进行数控编程的基础。

加工中心通常由主轴、工作台、刀库和控制系统等组成。

不同类型的加工中心可能具有不同的结构和功能，因此在编程过程中需要充分了解具体的机床型号和参数，以便准确地操作和编写程序。

其次，选择合适的编程方式对于数控编程来说至关重要。

通常常见的编程方式有手动编程和自动生成编程两种。

手动编程是根据实际加工要求，结合数控编程语言手动书写程序。

自动生成编程则是通过使用CAD/CAM软件自动生成程序。

根据实际需求和编程水平，选择适合的编程方式可以提高编程效率和精确度。

在手动编程中，了解基本的数控编程语言是必不可少的。

数控编程语言常见的有G代码和M代码。

G代码用于描述加工轨迹和切削速度等，而M代码则用于控制机床的各种机械动作。

熟练掌握这些编程语言，可以准确地编写程序指令，实现对机床的精确控制。

此外，合理设置刀具路径和加工顺序也是数控编程过程中需要考虑的关键因素之一。

通过合理的刀具路径设置，可以保证加工过程中的刀具轨迹平稳、减少因切削力变化带来的机床振动。

而合理的加工顺序可以保证各道工序之间的连续性和高效性。

在设置刀具路径和加工顺序时，需要综合考虑材料性质、切削条件和刀具刚性等因素，以达到最佳的加工效果。

此外，充分利用数控编程软件的功能也是提高编程效率的重要方法之一。

在选择和使用数控编程软件时，需要根据自身的加工需求和编程水平，选择功能强大、易于操作的软件。

数控编程软件通常具有图形化界面和预览功能，可以帮助程序员直观地看到加工轨迹和刀具路径。

充分利用这些软件提供的功能和工具，可以大大提高编程工作的效率和准确性。

此外，经验积累和不断学习也是提高数控编程技巧的重要方法之一。

第六章加工中心的编程第一节加工中心编程概述加工中心(Machiningenter)简称MC，是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。

加工中心最初是从数控铣床发展而来的。

与数控铣床相同的是，加工中心同样是由计算机数控系统(CNC)、伺服系统、机械本体、液压系统等各部分组成。

但加工中心又不等同于数控铣床，加工中心与数控铣床的最大区别在于加工中心具有自动交换刀具的功能，通过在刀库安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现钻、镗、铰、攻螺纹、切槽等多种加工功能。

一、加工中心编程的特点加工中心是将数控铣床、数控镗床、数控钻床的功能组合起来，并装有刀库和自动换刀装置的数控镗铣床。

立式加工中心主轴轴线(z轴)是垂直的，适合于加工盖板类零件及各种模具；卧式加工中心主轴轴线(z轴)是水平的，一般配备容量较大的链式刀库，机床带有一个自动分度工作台或配有双工作台以便于工件的装卸，适合于工件在一次装夹后，自动完成多面多工序的加工，主要用于箱体类零件的加工。

由于加工中心机床具有上述功能，故数控加工程序编制中，从加工工序的确定，刀具的选择，加工路线的安排，到数控加工程序的编制，都比其他数控机床要复杂一些。

加工中心编程具有以下特点：1)首先应进行合理的工艺分析。

由于零件加工工序多，使用的刀具种类多，甚至在一次装夹下，要完成粗加工、半精加工与精加工、周密合理地安排各工序加工的顺序，有利于提高加工精度和提高生产效率；2)根据加工批量等情况，决定采用自动换刀还是手动换刀。

一般，对于加工批量在10件以上，而刀具更换又比较频繁时，以采用自动换刀为宜。

但当加工批量很小而使用的刀具种类又不多时，把自动换刀安排到程序中，反而会增加机床调整时间。

3)自动换刀要留出足够的换刀空间。

有些刀具直径较大或尺寸较长，自动换刀时要注意避免发生撞刀事故。

4)为提高机床利用率，尽量采用刀具机外预调，并将测量尺寸填写到刀具卡片中，以便于操作者在运行程序前，及时修改刀具补偿参数。

第六章加工中心的编程第一节加工中心编程概述加工中心(Machiningenter)简称MC，是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。

加工中心最初是从数控铣床发展而来的。

与数控铣床相同的是，加工中心同样是由计算机数控系统(CNC)、伺服系统、机械本体、液压系统等各部分组成。

但加工中心又不等同于数控铣床，加工中心与数控铣床的最大区别在于加工中心具有自动交换刀具的功能，通过在刀库安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，实现钻、镗、铰、攻螺纹、切槽等多种加工功能。

一、加工中心编程的特点加工中心是将数控铣床、数控镗床、数控钻床的功能组合起来，并装有刀库和自动换刀装置的数控镗铣床。

立式加工中心主轴轴线(z 轴)是垂直的，适合于加工盖板类零件及各种模具；卧式加工中心主轴轴线(z轴)是水平的，一般配备容量较大的链式刀库，机床带有一个自动分度工作台或配有双工作台以便于工件的装卸，适合于工件在一次装夹后，自动完成多面多工序的加工，主要用于箱体类零件的加工。

由于加工中心机床具有上述功能，故数控加工程序编制中，从加工工序的确定，刀具的选择，加工路线的安排，到数控加工程序的编制，都比其他数控机床要复杂一些。

加工中心编程具有以下特点：1)首先应进行合理的工艺分析。

由于零件加工工序多，使用的刀具种类多，甚至在一次装夹下，要完成粗加工、半精加工与精加工、周密合理地安排各工序加工的顺序，有利于提高加工精度和提高生产效率；2)根据加工批量等情况，决定采用自动换刀还是手动换刀。

一般，对于加工批量在10件以上，而刀具更换又比较频繁时，以采用自动换刀为宜。

但当加工批量很小而使用的刀具种类又不多时，把自动换刀安排到程序中，反而会增加机床调整时间。

3)自动换刀要留出足够的换刀空间。

有些刀具直径较大或尺寸较长，自动换刀时要注意避免发生撞刀事故。

4)为提高机床利用率，尽量采用刀具机外预调，并将测量尺寸填写到刀具卡片中，以便于操作者在运行程序前，及时修改刀具补偿参数。

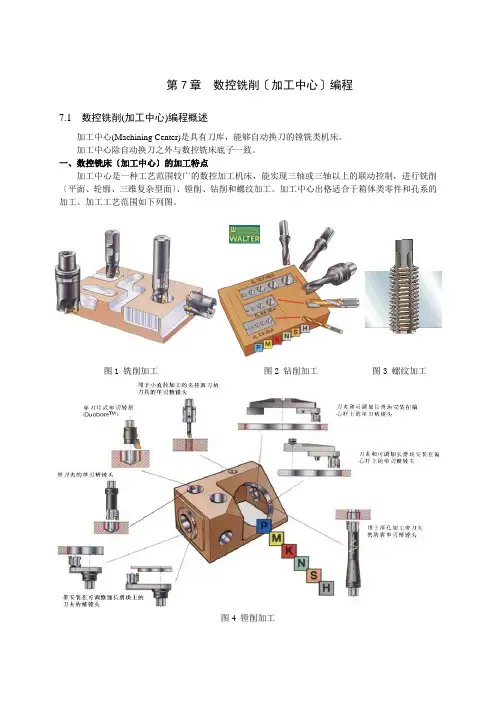

第7章数控铣削〔加工中心〕编程7.1 数控铣削(加工中心)编程概述加工中心(Machining Center)是具有刀库，能够自动换刀的镗铣类机床。

加工中心除自动换刀之外与数控铣床底子一致。

一、数控铣床〔加工中心〕的加工特点加工中心是一种工艺范围较广的数控加工机床，能实现三轴或三轴以上的联动控制，进行铣削〔平面、轮廓、三维复杂型面〕、镗削、钻削和螺纹加工。

加工中心出格适合于箱体类零件和孔系的加工。

加工工艺范围如下列图。

图1 铣削加工图2 钻削加工图3 螺纹加工图4 镗削加工加工中心出格适合单件、中小批量的出产，其加工对象主要是形状复杂、、工序较多、精度要求高，一般机床难以加工或需使用多种类型的通用机床、刀具和夹具，经屡次装夹和调整才能完成加工的零件。

二、数控铣床〔加工中心〕的编程特点〔加工中心〕可用绝对值编程或增量值〔相对坐标〕编程，别离用G90/G91指定。

2.手工编程只能用于简单编程，对复杂的编程广泛采用CAM自动编程。

三、数控铣床〔加工中心〕的选择加工中心分立式、卧式和复合；三轴或多轴。

最常见的是三轴立式加工中心。

立式加工中心的主轴垂直于工作台，主要适用于加工板材类、壳体类零件，形状复杂的平面或立体零件、以及模具的内、外型腔等，应用范围广泛。

卧式加工中心的主轴轴线与工作台台面平行，它的工作台大多为由伺服电动机控制的数控回转台，在工件一次装夹中，通过工作台旋转可实现多个加工面的加工，适用于加工箱体、泵体、壳体等零件加工。

复合加工中心主要是指在一台加工中心上有立、卧两个主轴或主轴可90°改变角度，因而可在工件一次装夹中实现五个面的加工。

四、数控铣床〔加工中心〕刀具加工中心对刀具的底子要求是：✓良好的切削性能能承受高速切削和强力切削而且性能不变；✓较高的精度刀具的精度指刀具的形状精度和刀具与装卡装置的位置精度；✓配备完善的东西系统满足多刀持续加工的要求。

加工中心的刀具主要有：立铣刀、面铣刀、球头刀、环形刀〔牛鼻刀〕、钻头、镗刀等。
