下载文档原格式
塑料模塑收缩率
塑料的模塑收缩率是指成型后产品尺寸与模具尺寸之间的差异，它受到多种因素的影响。
一般来说，结晶形塑料的收缩率在1.0%~3.0%，而无定形塑料的收缩率在
0.4%~0.8%。
不同种类的塑料其收缩率差别很大，例如，HDPE的收缩率在
1.5%~3.5%，POM在 1.8%~
2.6%，LDPE在 1.5%~
3.0%，PA6在0.7%~1.5%，PP在1.0%~3.0%，PA66在1.0%~2.5%等。
塑料模塑收缩率的测量可以通过模具试片来进行，根据测量结果可以调整模具或工艺，以保证最终产品的尺寸符合要求。
对于不同的塑料材料，其收缩率差别较大，因此需要根据具体的塑料类型和所需精度来合理考虑和控制模塑收缩率，以确保产品的尺寸精度。

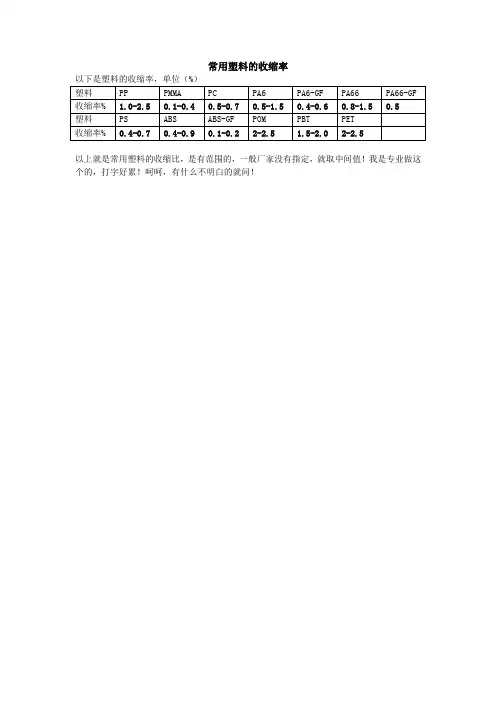

常用塑料的收缩率以下是塑料的收缩率，单位（%）塑料PP PMMA PC PA6 PA6-GF PA66 PA66-GF 收缩率% 1.0-2.5 0.1-0.4 0.5-0.7 0.5-1.5 0.4-0.6 0.8-1.5 0.5塑料PS ABS ABS-GF POM PBT PET收缩率% 0.4-0.7 0.4-0.9 0.1-0.2 2-2.5 1.5-2.0 2-2.5以上就是常用塑料的收缩比，是有范围的，一般厂家没有指定，就取中间值！我是专业做这个的，打字好累！呵呵，有什么不明白的就问！塑料成型加工温度，模具温度及射出成型过程的一般塑胶收缩率中文名称英文密度玻璃纤维含量平均比热加工温度模具温度收缩率[g/cm3] [%][KJ/(kg xK)][℃] [℃] [%]聚苯乙烯PS 1.05 - 1.3 180-280 10 0.3-0.6 聚苯乙烯，中.高冲击性HI-PS 1.05 - 1.21 170-260 5-75 0.5-0.6 聚苯乙烯-丙烯晴SAN 1.08 - 1.3 180-270 50-80 0.5-0.7 丙烯晴-丁二烯-苯乙烯ABS 1.06 - 1.4 210-275 50-90 0.4-0.7 苯烯晴-苯乙烯-丙烯酸ASA 1.07 - 1.3 230-260 40-90 0.4-0.6 低密度聚乙烯LDPE 0.954 - 2.0-2.1 160-260 50-70 1.5-5.0 高密度聚乙烯HDPE 0.92 - 2.3-2.5 260-300 30-70 1.5-3.0聚丙烯PP 0.915 - 0.84-2.5 250-270 50-75 1.0-2.5 聚丙烯-GR PPGR 1.15 30 1.1-1.35 260-280 50-80 0.5-1.2 聚异丁烯IB - - - 150-200 - -聚甲基戊烯PMP 0.83 - - 280-310 70 1.5-3.0 软质聚氯乙烯PVC-soft 1.38 - 0.85 170-200 15-50 >0.5 硬质聚氯乙烯PVC-rigid 1.38 - 0.83-0.92 180-210 30-50 0.5聚氟亚乙烯PVDF 1.2 - - 250-270 90-100 3.0-6.0聚四氟乙烯PTFE 2.12-2.17- 0.12 320-360 200-230 3.5-6.0氟化乙烯基丙烯共聚物FEP - - - - - -聚甲基丙烯酸甲脂（丙烯）PMMA 1.18 - 1.46 210-240 50-70 0.1-0.8 聚氧甲烯（乙缩烯）POM 1.42 - 1.47-1.5 200-210 >90 1.9-2.3 聚苯撑氧或聚氧化亚苯PPO 1.06 - 1.45 250-300 80-100 0.5-0.7 聚苯撑氧-GR PPO-GR 1.27 30 1.3 280-300 80-100 <0.7醋酸纤维素CA 1.27-1.3- 1.3-1.7 180-320 50-80 0.5醋酸-丁酸纤维素CAB 1.17-1.22- 1.3-1.7 180-230 50-80 0.5丙酸纤维表素CP 1.19-1.23- 1.7 180-230 50-80 0.5聚碳酸醋PC 1.2 - 1.3 280-320 80-100 0.8聚碳酸脂-GR PC-GR 1.42 10-32 1.1 300-330 100-120 0.15-0.55 聚乙烯对苯二甲酸乙酯PET 1.37 - - 260-290 140 1.2-2.0聚乙烯对苯二甲酸乙酯-GR PET-GR1.5-1.5720-30 - 260-290 140 1.2-2.0聚丁烯对苯二酸PBT 1.3 - - 240-260 60-80 1.5-2.5聚丁烯对苯二酸-GR PBT-GR 1.52-1.5730-50 - 250-270 60-80 0.3-1.2尼龙6（聚酸胺6）PA 6 1.14 - 1.8 240-260 70-120 0.5-2.2尼龙6-GR PA 6-GR 1.36-1.6530-50 1.26-1.7 270-290 70-120 0.3-1尼龙6/6 PA 66 1.15 - 1.7 260-290 70-120 0.5-2.5尼龙6/6-GR PA66-GR 1.20-1.6530-50 1.4 280-310 70-120 0.5-1.5尼龙11 PA 11 1.03-1.05- 2.4 210-250 40-80 0.5-1.5尼龙12 PA 12 1.01-1.04- 1.2 210-250 40-80 0.5-1.5聚醚矾PSO 1.37 - - 310-390 100-160 0.7聚硫化亚苯PPS 1.64 40 - 370 >150 0.2热塑性聚亚胺脂PUR 1.2 - 1.85 195-230 20-40 0.9酚甲醛树脂GP PF 1.4 - 1.3 60-80 170-190 1.2三聚氰胺甲醛GP MF 1.5 - 1.3 70-80 150-165 1.2-2 三聚氰胺酚甲醛MPF 1.6 - 1.1 60-80 160-180 0.8-1.8聚脂树脂UP 2.0-2.1- 0.9 40-60 150-170 0.5-0.8环氧树脂EP 1.9 30-80 1.7-1.9 ca.70 160-170 0.2 软PE缩水—— 2.5% a 注意与流动方向及横向的不同收缩率，制程影响.。

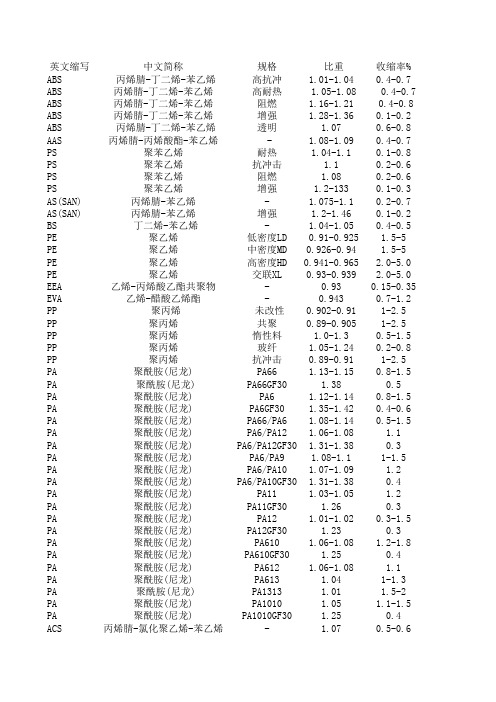

英文缩写中文简称 规格 比重收缩率% ABS 丙烯腈-丁二烯-苯乙烯高抗冲 1.01-1.040.4-0.7 ABS丙烯腈-丁二烯-苯乙烯高耐热 1.05-1.08 0.4-0.7 ABS丙烯腈-丁二烯-苯乙烯阻燃 1.16-1.21 0.4-0.8 ABS丙烯腈-丁二烯-苯乙烯增强 1.28-1.36 0.1-0.2 ABS 丙烯腈-丁二烯-苯乙烯透明 1.070.6-0.8 AAS丙烯腈-丙烯酸酯-苯乙烯 - 1.08-1.09 0.4-0.7 PS聚苯乙烯 耐热 1.04-1.10.1-0.8 PS聚苯乙烯抗冲击 1.10.2-0.6 PS聚苯乙烯阻燃 1.080.2-0.6 PS聚苯乙烯增强 1.2-1330.1-0.3 AS(SAN)丙烯腈-苯乙烯- 1.075-1.10.2-0.7 AS(SAN)丙烯腈-苯乙烯增强 1.2-1.46 0.1-0.2 BS 丁二烯-苯乙烯 - 1.04-1.050.4-0.5 PE聚乙烯低密度LD 0.91-0.925 1.5-5 PE聚乙烯 中密度MD0.926-0.94 1.5-5 PE聚乙烯高密度HD0.941-0.965 2.0-5.0 PE聚乙烯交联XL0.93-0.939 2.0-5.0 EEA乙烯-丙烯酸乙酯共聚物-0.930.15-0.35 EVA乙烯-醋酸乙烯酯 -0.9430.7-1.2 PP 聚丙烯 未改性0.902-0.911-2.5 PP聚丙烯共聚0.89-0.905 1-2.5 PP聚丙烯惰性料 1.0-1.3 0.5-1.5 PP聚丙烯玻纤 1.05-1.240.2-0.8 PP聚丙烯抗冲击0.89-0.911-2.5 PA聚酰胺(尼龙)PA66 1.13-1.150.8-1.5 PA 聚酰胺(尼龙) PA66GF30 1.380.5 PA聚酰胺(尼龙)PA6 1.12-1.140.8-1.5 PA聚酰胺(尼龙)PA6GF30 1.35-1.420.4-0.6 PA聚酰胺(尼龙) PA66/PA6 1.08-1.14 0.5-1.5 PA聚酰胺(尼龙) PA6/PA12 1.06-1.08 1.1 PA聚酰胺(尼龙)PA6/PA12GF30 1.31-1.380.3 PA聚酰胺(尼龙)PA6/PA9 1.08-1.11-1.5 PA聚酰胺(尼龙)PA6/PA10 1.07-1.09 1.2 PA聚酰胺(尼龙) PA6/PA10GF30 1.31-1.380.4 PA聚酰胺(尼龙)PA11 1.03-1.05 1.2 PA聚酰胺(尼龙)PA11GF30 1.260.3 PA聚酰胺(尼龙)PA12 1.01-1.020.3-1.5 PA聚酰胺(尼龙)PA12GF30 1.230.3 PA聚酰胺(尼龙)PA610 1.06-1.08 1.2-1.8 PA聚酰胺(尼龙)PA610GF30 1.250.4 PA聚酰胺(尼龙)PA612 1.06-1.08 1.1 PA聚酰胺(尼龙)PA613 1.041-1.3 PA 聚酰胺(尼龙)PA1313 1.01 1.5-2 PA聚酰胺(尼龙)PA1010 1.05 1.1-1.5 PA聚酰胺(尼龙)PA1010GF30 1.250.4 ACS丙烯腈-氯化聚乙烯-苯乙烯- 1.070.5-0.6MBS甲基丙烯酸甲酯-丁二烯-苯乙烯 - 1.0420.5-0.6 TPX聚4-甲基戊烯-1透明0.83 1.5-3 TPX聚4-甲基戊烯-1不透明 1.09 1.5-3 PM聚降冰片烯- 1.070.4-0.5 PVC聚氯乙烯硬质 1.35-1.450.1-0.5 PVC聚氯乙烯软质 1.16-1.35 1.0-5.0 CPVC氯化聚氯乙烯 - 1.35-1.50.1-0.5 PMMA聚甲基丙烯酸甲酯-0.940.3-0.4 POM聚甲醛均聚 1.422-2.5 POM聚甲醛 均聚增强 1.5 1.3-2.8 POM 聚甲醛共聚 1.412 POM聚甲醛共聚增强 1.50.2-0.6 PC聚碳酸酯无填料 1.20.5-0.7 PC聚碳酸酯增强10% 1.250.2-0.5 PC聚碳酸酯 增强30% 1.24-1.520.1-0.2 PC聚碳酸酯 PC/ABS 1.1-1.20.5-0.9 PPO 聚苯醚未增强 1.06-1.10.07-0.09 PPO聚苯醚增强30% 1.21-1.360.03-0.04 PPS聚苯硫醚未增强 1.340.06-0.08 PPS聚苯硫醚增强30% 1.640.02-0.04 PSF聚砜- 1.240.7 PASF聚芳砜- 1.360.8 PES聚醚砜 - 1.140.4-0.7 PET聚对苯二甲酸乙二醇酯增强30% 1.670.2-0.9 PBT聚对苯二甲酸丁二醇酯未增强 1.2-1.30.6 PBT聚对苯二甲酸丁二醇酯增强30% 1.520.3 CPE 氯对聚醚- 1.40.6 PCTFE聚三氟氯乙烯- 2.07-2.181-1.5 PVDF聚偏氟乙烯- 1.75-1.78-CAP丙烯酸醋酸纤维--0.3-0.6 CAB丙烯酸丁酸纤维 --0.3-0.6 EC 乙基纤维素- 1.14-PPSU聚苯砜 - 1.30.3 PEEK 聚醚醚酮未增强 1.260.2 PEEK 聚醚醚酮增强25% 1.40.2 PAR聚芳酯未增强 1.20.3 PAR聚芳酯 增强 1.40.3- 聚酚聚酚氧- 1.180.3-0.4 FEP全氟(乙烯丙烯)共聚物 - 2.14-2.17 3.0-4.0 TPU热塑性聚氨酯- 1.2-1.25-TPE热塑性弹性体苯乙烯类0.9-1.26 2.0-4.5 TPV热塑性硫化橡胶PP/EPDM0.9-0.98 1.5-3.5 -聚苯酯 - 1.40.5 PF 酚醛注塑料未增强 1.5-1.80.6-1.1 PF酚醛注塑料增强 1.7-1.81 DAP聚邻苯二甲酸二丙烯酯- 1.270.5-0.8 MF三聚氧胺甲醛 增强 1.80.3ALK醇酸树脂 - 1.8-20.6-1模具温度℃ 料筒温度40-90210-24040-90 220-25040-90210-240 40-90 210-24040-90210-24050-85210-24060-80200-60-80200-60-80200-60-80200-65-75180-27065-75180-27065-75180-27050-70180-25050-70180-25035-65180-24035-65180-240<60205-31524-40120-18040-60190-24040-60190-24040-60190-24040-60200-24040-60180-23020-95315-37030-85260-31020-95 250-31030-85260-31035-80250-31030-80250-31030-85260-31030-85250-31030-85250-31030-85260-31030-85250-31030-85260-31040190-26040-50200-26060-90230-26060-80230-28060-80230-27060-80230-27020-80250-30050-60190-21050-60200-27050-60<200<80200-22070260-30070260-300 60-80250-270 40-50160-190 40-50160-180 90-100200-30-40220-270 60-80205-220 60-80210-230 60-80205-220 60-80210-230 80-110250-340 90-120250-320 -120240-320 90-120250-320 120-150340-120-150350-120-150340-350 120-150340-350 93-98330-400 232-260315-415 80-110230-330 85-100265-300 60-80250-270 60-80230-245 80-95160-240 130-150275-305 60-90220-290 40-70190-225 40-70180-220 50-70210-240 80-120320-380 160-350-365 160-180370-390 120-280-350 120-280-350 50-60150-220 200-230330-400 40-130-180 40-60140-200 40-60160-220 100-160370-380 165-65-95 165-18060-90 140-15090-165-17070-95150-18540-100。

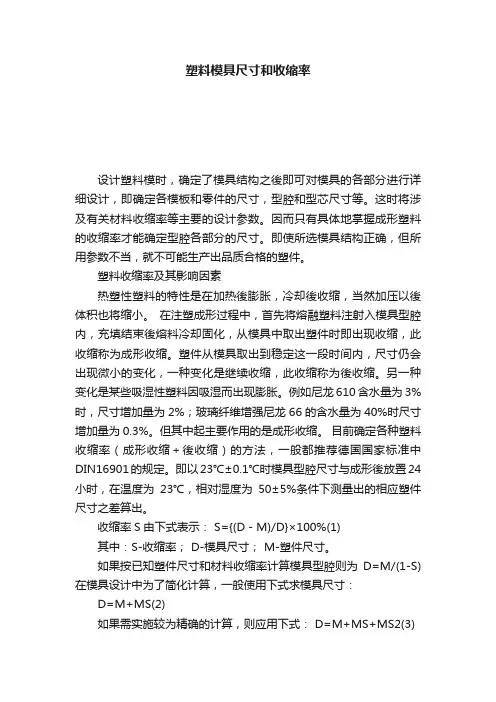

塑料模具尺寸和收缩率设计塑料模时，确定了模具结构之後即可对模具的各部分进行详细设计，即确定各模板和零件的尺寸，型腔和型芯尺寸等。
这时将涉及有关材料收缩率等主要的设计参数。
因而只有具体地掌握成形塑料的收缩率才能确定型腔各部分的尺寸。
即使所选模具结构正确，但所用参数不当，就不可能生产出品质合格的塑件。
塑料收缩率及其影响因素热塑性塑料的特性是在加热後膨胀，冷却後收缩，当然加压以後体积也将缩小。
在注塑成形过程中，首先将熔融塑料注射入模具型腔内，充填结束後熔料冷却固化，从模具中取出塑件时即出现收缩，此收缩称为成形收缩。
塑件从模具取出到稳定这一段时间内，尺寸仍会出现微小的变化，一种变化是继续收缩，此收缩称为後收缩。
另一种变化是某些吸湿性塑料因吸湿而出现膨胀。
例如尼龙610含水量为3%时，尺寸增加量为2%；玻璃纤维增强尼龙66的含水量为40%时尺寸增加量为0.3%。
但其中起主要作用的是成形收缩。
目前确定各种塑料收缩率（成形收缩＋後收缩）的方法，一般都推荐德国国家标准中DIN16901的规定。
即以23℃±0.1℃时模具型腔尺寸与成形後放置24小时，在温度为23℃，相对湿度为50±5%条件下测量出的相应塑件尺寸之差算出。
收缩率S由下式表示： S={(D－M)/D}×100%(1)其中：S-收缩率； D-模具尺寸； M-塑件尺寸。
如果按已知塑件尺寸和材料收缩率计算模具型腔则为D=M/(1-S) 在模具设计中为了简化计算，一般使用下式求模具尺寸：D=M+MS(2)如果需实施较为精确的计算，则应用下式： D=M+MS+MS2(3)但在确定收缩率时，由於实际的收缩率要受众多因素的影响也只能使用近似值，因而用式(2)计算型腔尺寸也基本上满足要求。
在制造模具时，型腔则按照下偏差加工，型芯则按上偏差加工，便於必要时可作适当的修整。
难於精确确定收缩率的主要原因，首先是因各种塑料的收缩率不是一个定值，而是一个范围。
塑料收缩率及其影响因素塑料收缩率及其影响因素热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔融塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。
塑件形状对于成型件壁厚来说,一般由于厚壁的冷却时间较长,因而收缩率也较大.对于一般塑件来说,当沿熔料方向尺寸与垂直于熔料流动方向尺寸的差异较大时,则收缩率差异也较大.从熔料流动距离来看,远离浇口部分的压力损失大,因而该处的收缩率也比靠近浇口部位大.因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。
模具结构浇口形式对收缩率也有影响。
用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。
注塑模具中的冷却回路结构也是模具设计中的一个关键。
冷却回路设计不当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸差或变形。
在薄壁部分，模具温度分布对收缩率的影响则更为明显。
成行条件料筒温度：料筒温度较高时，压力传递较好而使收缩力减小。
但用小浇口时，因浇口固化早而使收缩率仍较大。
对于壁厚塑件来说，即使筒温度较高，其收缩率仍较大。
补料：在成型条件中，尽量减少补料以使塑件尺寸保持稳定。
但补料不足则无法保持压力，也会使收缩率增大。
注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束后的保压压力。
在一般情况下，压力较大时候因材料的密度大，收缩率就较小。
注射速度：注射速度对收缩率的影响较小。
但对于薄壁塑件或浇口非常小，以及使用强化材料时，注射速度加快则收缩率小。
模具温度：通常模具温度较高时收缩率也较大。
但对于薄壁塑件，模具温度高则熔料的流动抗阻小，进而收缩率反而较小。
成型周期：成型周期与收缩率无直接关系。
但需注意，当加快成型周期时，模具温度、熔料温度等必然也发生变化，从而影响收缩率的变化。
收缩率面条干燥前后长度差与干燥前长度的百分比塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百分比。
它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。
影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。
不同的高分子材料的收缩率各不相同。
其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。
常用塑料收缩率如下：PE：1.2~1.28%PP：1.2~2.5%PVC（硬质）：0.4~0.7%PVC（软质）：1.0~5.0%PS：0.3~0.6%ABS：0.4~0.7%ABS（加玻纤）：0.2~0.4%PC：0.6~0.8%PMMA：0.3~0.7%POM：1.8~3.0%PET：1.2~2.0%PPO：0.5~0.9%PPS：1%PEEK：1.2%LCP:0.1-0.6∙产品内缩如何调机改善∙有时候，我不是不理你，只是在等你先开口。
有时候，真的好想跟你讲话，但又很怕你嫌我烦。
有时候，我只是需要一个可以说话的人。
有时候，我真想你能懂我，即使我什么都不说。
有时候，总有种想哭的冲动，却不知道为什么。
有时候，我在乎的不是你所说的，而是那些你没有说的。
∙懂我的人，清楚的知道我生气转身时，多么想要他追过来。
懂我的人，会跟我发短信或打电话，因为他想我了。
懂我的人，有太多太多的体贴，所以我静静的一个人享受这属于我的小幸福。
懂我的人，虽然我不知道你什么时候出现，但我会守侯……∙你一直刻在我的记忆里，即使健忘了你的声音、健忘了你的笑脸，但是每当想起你时的那种感慨，是永远都不会改变的。
∙世上除了生死，都是小事。
从今天开始，每天微笑吧。
不管遇到了什么烦心事，都不要自己为难自己；无论今天发生多么糟糕的事，都不应该感到悲伤。
今天是你往后日子里最年轻的一天了，因为有明天，今天永远只是起跑线。
记住一句话：越努力，越幸运∙不保留的，才叫青春。
不解释的，才叫从容。
不放手的，才叫真爱。
聚乙烯对苯二甲酸乙酯PET 1.01 0.14聚乙烯对苯二甲酸乙酯-GR PET-GR 1.5-1.57 20-30 260-290 140 1.2-2.0 聚丁烯对苯二酸PBT 1.3 240-260 60-80 1.5-2.5聚丁烯对苯二酸-GR PBT-GR 1.52-1.57 30-50 250-270 60-80 0.3-1.2尼龙6（聚酸胺6）PA 6 1.14 6 1.6~1.8 0.31 240-260 70-120 0.5-2.2尼龙6-GR PA 6-GR 1.36-1.65 30-50 1.26-1.7 270-290 70-120 0.3-1尼龙6/6 PA 66 1.15 9 1.7 0.25 260-290 70-120 0.5-2.5尼龙6/6-GR PA66-GR 1.20-1.65 30-50 1.4 280-310 70-120 0.5-1.5尼龙11 PA 11 1.03-1.05 2.4 210-250 40-80 0.5-1.5尼龙12 PA 12 1.01-1.04 1.2 210-250 40-80 0.5-1.5聚醚砜PES 5.5 1.12 0.18聚醚矾PSO 1.37 310-390 100-160 0.7聚硫化亚苯PPS 1.64 40 370 >150 0.2热塑性聚亚胺脂PUR 1.2 1.85 195-230 20-40 0.9酚甲醛树脂GP PF 1.4 1.3 60-80 170-190 1.2三聚氰胺甲醛GP MF 1.5 1.3 70-80 150-165 1.2-2三聚氰胺酚甲醛MPF 1.6 1.1 60-80 160-180 0.8-1.8聚脂树脂UP 2.0-2.1 0.9 40-60 150-170 0.5-0.8环氧树脂EP 1.9 30-80 8 1.05-1.9 0.17 ca.70 160-170 0.2氧丁橡胶24 1.7 0.21天然橡胶 1.92 0.18聚乙丁烯 1.95软PE缩水——2.5% a注意与流动方向及横向的不同收缩率，制程影响。

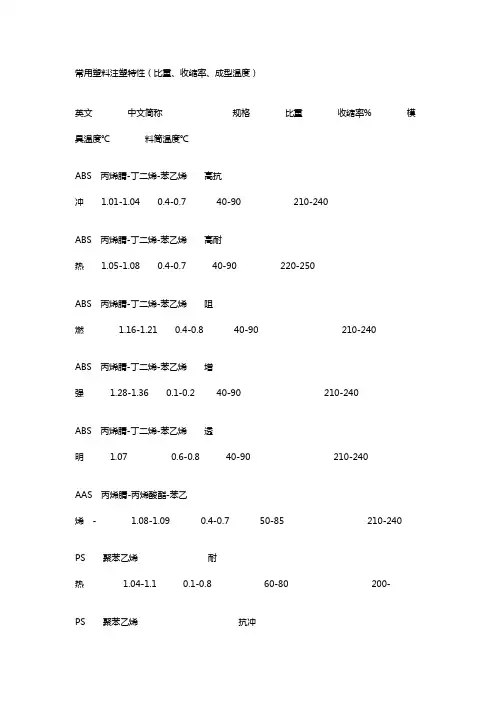

常用塑料注塑特性（比重、收缩率、成型温度）英文中文简称规格比重收缩率%模具温度℃料筒温度℃ABS丙烯腈-丁二烯-苯乙烯高抗冲 1.01-1.040.4-0.7 40-90210-240 ABS丙烯腈-丁二烯-苯乙烯高耐热 1.05-1.080.4-0.740-90 220-250 ABS丙烯腈-丁二烯-苯乙烯阻燃 1.16-1.210.4-0.840-90 210-240 ABS丙烯腈-丁二烯-苯乙烯增强 1.28-1.360.1-0.240-90 210-240 ABS丙烯腈-丁二烯-苯乙烯透明 1.070.6-0.840-90 210-240 AAS丙烯腈-丙烯酸酯-苯乙烯- 1.08-1.090.4-0.750-85 210-240 PS聚苯乙烯耐热 1.04-1.10.1-0.860-80 200- PS聚苯乙烯抗冲击 1.10.2-0.660-80 200- PS聚苯乙烯阻燃 1.080.2-0.660-80 200- PS聚苯乙烯增强 1.2-1330.1-0.360-80200- AS(SAN)丙烯腈-苯乙烯- 1.075-1.10.2-0.765-75180-270 AS(SAN)丙烯腈-苯乙烯增强 1.2-1.460.1-0.265-75180-270 BS丁二烯-苯乙烯- 1.04-1.050.4-0.565-75180-270 PE聚乙烯低密度LD 0.91-0.925 1.5-550-70 180-250 PE聚乙烯中密度MD0.926-0.94 1.5-550-70180-250 PE聚乙烯高密度HD0.941-0.9652-535-65 180-240 PE聚乙烯交联XL 0.93-0.9392-535-65 180-240 EEA乙烯-丙烯酸乙酯共聚物-0.930.15-0.35 < 60 205-315 EVA乙烯-醋酸乙烯酯-0.9430.7-1.224-40 120-180 PP聚丙烯未改性0.902-0.911-2.5 40-60 190-240 PP聚丙烯共聚0.89-0.9051-2.5 40-60190-240PP聚丙烯惰性料 1.0-1.3 0.5-1.5 40-60 190-240 PP聚丙烯玻纤 1.05-1.240.2-0.8 40-60 200-240 PP聚丙烯抗冲击0.89-0.91 1-2.540-60 180-230 PA聚酰胺(尼龙) PA66 1.13-1.150.8-1.5 20-95315-370 PA聚酰胺(尼龙) PA66GF30 1.380.5 30-85260-310 PA聚酰胺(尼龙) PA6 1.12-1.14 0.8-1.520-95250-310 PA聚酰胺(尼龙) PA6GF30 1.35-1.420.4-0.6 30-85260-310 PA聚酰胺(尼龙)PA66/PA61.08-1.140.5-1.535-80250-310 PA聚酰胺(尼龙)PA6/PA121.06-1.08 1.130-80250-310 PA聚酰胺(尼龙)PA6/PA12GF301.31-1.380.330-85260-310 PA聚酰胺(尼龙) PA6/PA9 1.08-1.11-1.5 30-85250-310 PA聚酰胺(尼龙) PA6/PA101.07-1.09 1.2 30-85250-310 PA聚酰胺(尼龙) PA6/PA10GF301.31-1.380.430-85260-310 PA聚酰胺(尼龙) PA11 1.03-1.05 1.230-85 250-310 PA聚酰胺(尼龙) PA11GF30 1.26 0.3 30-85260-310 PA聚酰胺(尼龙)PA12 1.01-1.020.3-1.5 40190-260 PA聚酰胺(尼龙) PA12GF30 1.230.3 40-50200-260PA聚酰胺(尼龙) PA610 1.06-1.08 1.2-1.8 60-90230-260 PA聚酰胺(尼龙) PA610GF30 1.25 0.4 60-80 230-280 PA聚酰胺(尼龙)PA612 1.06-1.08 1.1 60-80 230-270 PA聚酰胺(尼龙) PA613 1.04 1-1.3 60-80 230-270 PA聚酰胺(尼龙) PA1313 1.01 1.5-2 20-80250-300 PA聚酰胺(尼龙)PA1010 1.05 1.1-1.5 50-60190-210 PA聚酰胺(尼龙)PA1010GF30 1.25 0.4 50-60200-270 ACS丙烯腈-氯化聚乙烯-苯乙烯- 1.070.5-0.6 50-60 <200 MBS甲基丙烯酸甲酯-丁二烯-苯乙烯- 1.0420.5-0.6 <80200-220 TPX聚4-甲基戊烯-1透明0.83 1.5-3 70 260-300 TPX聚4-甲基戊烯-1不透明1.09 1.5-3 70260-300 PM聚降冰片烯 - 1.070.4-0.5 60-80250-270 PVC聚氯乙烯硬质 1.35-1.450.1-0.540-50160-190PVC聚氯乙烯软质 1.16-1.351-5 40-50 160-180 CPVC氯化聚氯乙烯- 1.35-1.5 0.1-0.5 90-100 200- PMMA聚甲基丙烯酸甲酯-0.940.3-0.4 30-40 220-270 POM聚甲醛均聚 1.42 2-2.5 60-80205-220 POM聚甲醛均聚增强 1.5 1.3-2.8 60-80 210-230 POM聚甲醛共聚 1.41 2 60-80 205-220 POM聚甲醛共聚增强 1.5 0.2-0.6 60-80 210-230 PC聚碳酸酯无填料 1.2 0.5-0.7 80-110250-340 PC聚碳酸酯增强10% 1.250.2-0.5 90-120 250-320 PC聚碳酸酯增强30% 1.24-1.520.1-0.2 -120 240-320 PC聚碳酸酯PC/ABS 1.1-1.20.5-0.9 90-120 250-320 PPO聚苯醚未增强 1.06-1.10.07-0.09 120-150 340- PPO聚苯醚增强30% 1.21-1.360.03-0.04 120-150 350-PPS聚苯硫醚未增强 1.34 0.06-0.08 120-150 340-350 PPS聚苯硫醚增强30% 1.640.02-0.04 120-150 340-350 PSF聚砜 - 1.24 0.7 93-98 330-400PASF聚芳砜- 1.36 0.8 232-260315-415PES聚醚砜 - 1.14 0.4-0.780-110 230-330PET聚对苯二甲酸乙二醇酯增强30% 1.670.2-0.985-100 265-300 PBT聚对苯二甲酸丁二醇酯未增强 1.2-1.30.6 60-80250-270 PBT聚对苯二甲酸丁二醇酯增强30% 1.520.3 60-80 230-245 CPE氯对聚醚- 1.4 0.6 80-95 160-240PCTFE聚三氟氯乙烯- 2.07-2.18 1-1.5130-150 275-305PVDF聚偏氟乙烯- 1.75-1.78 - 60-90 220-290CAP丙烯酸醋酸纤维- - 0.3-0.640-70 190-225CAB丙烯酸丁酸纤维- - 0.3-0.6 40-70 180-220EC乙基纤维素 - 1.14 - 50-70 210-240 PPSU聚苯砜 - 1.3 0.3 80-120 320-380 PEEK聚醚醚酮未增强 1.260.2 160- 350-365PEEK聚醚醚酮增强25% .40.2 160-180 370-390 PAR聚芳酯未增强 1.2 0.3 120- 280-350PAR聚芳酯增强 1.4 0.3 120- 280-350-聚酚氧 - 1.18 0.3-0.4 50-60 150-220 FEP全氟(乙烯丙烯)共聚物 - 2.14-2.173-4200-230330-400 TPU热塑性聚氨酯 - 1.2-1.25 - 40- 130-180TPE热塑性弹性体苯乙烯类0.9-1.26 2.0-4.540-60140-200 TPV热塑性硫化橡胶PP/EPDM0.9-0.98 1.5-3.5 40-60160-220 PF酚醛注塑料未增强 1.5-1.80.6-1.1165- 65-95 PF酚醛注塑料增强 1.7-1.8 1.0 165-180 60-90 DAP聚邻苯二甲酸二丙烯酯- 1.27 0.5-0.8 140-15090- MF三聚氧胺甲醛增强 1.8 0.3 165-170 70-95 ALK醇酸树脂 - 1.8-2 0.6-1 150-185 40-100。
