综合利用化工行业低温余热资源摘要：现如今，化工行业在我国发展十分迅速，针对口前化工行业低温余热资源的利用现状和存在的突出问题，归纳了低温余热回收利用的主要途径和策略：用作一般加热热源、利用热泵回收利用、利用低温余热发电。
重点介绍了低温余热发电介质的选择、热交换器的优化以及系统热经济性评价等关键性问题。
将来高效利用低温余热资源的研究侧重点：一是为不同用户制定个性化利用方案；二是充分做好生产装置中温度高于ioo°C的冷却物流热量的回收利用；三是开发低温余热资源利用新技术，进一步提高余热资源的温度水平。
关键词：化工行业低温余热资源；加热热源；热泵；发电；新技术引言在是工企业的生产中，化工原料在反应的同时会产生大量的低温余热，为了避免化工企业余热资源的浪费，化工企业采用热泵技术将余热资源回收并利用。
在近儿十年的化工工业发展中，低温余热源热泵技术虽然在中国得到了一定程度的普及，但山于多数化工企业的余热通常被直接废弃处理，低温余热源热泵技术的发展受到了限制。
在对化工企业的低温余热源热泵节能技术进行研究的过程中, 为了进一步提高方案的切实性，以企业的余热源处理技术为基础，通过对不同化工企业的余热源能量进行调研与硏究，对比不同类型余热源热泵系统中项U的能量输入和能量支出，并在数据基础上更为合理地分配余热回收系统的装机容量，使不同类型化工企业的余热源得到科学的分配与管理。
1低温余热利用的原则除热利用遵循热力学的基本原理，以〃温度对口，梯级利用〃为原则。
（1）温位匹配高温位余热用于高温位的热用户，低温位的余热用于低温位的热用户。
（2）顺序利用优先考虑长期利用、稳定利用、就近利用，先联合后回收，先工业后生活，先厂内后厂外。
（3）不影响装置生产保证装置操作安全平稳，在热阱变化及生产方案切换时不受影响。
（4）可实施装置间距、平面布置、配电允许等。
从整体角度进行低温余热资源利用再平衡，将不同温位的低温余热资源分别应用于加热、制冷.伴热、发电等。
化工企业低品位余热能源的发电应用通化化工股份有限公司尹继平江苏凯茂石化科技有限公司李洪伟天津圣智达机电设备有限公司李光寅化工生产存在大量的低品位余热，许多企业无法利用只能放空处置。
随着石油能源危机的出现，人类不断寻找新型能源，同时也在关注低品位能源的利用研究。
时代的发展与能源格局的骤变，不被人们关注的垃圾级低品位能源还是有幸让研究人员发现与研究利用。
垃圾处理焚烧发电、新农村秸杆沼气发电、生物能发电、风力发电、太阳能发电、半导体温差发电，震动发电……，甚至连微小的能源也被科学家关爱了，掀起了新一轮的工业化发电热潮。
笔者长期研究低品位余热发电技术和跟踪发电设备研发进展，目前已进入工业化应用阶段，本文是近年来的研究应用情况。
一、低品位余热利用发电的价值按照发电一千瓦小时电消费327克标准煤计算，折合碳排放870g/kwh。
如果能把化工企业的低压余热蒸汽利用发电，无论是当前还是未来，将功不可没。
1MPa以下的低品位蒸汽无法满足1.5MPa（340℃）传统低压汽轮机所需参数工作条件。
近年由江西华电电力有限责任公司开发成功的“螺杆膨胀蒸汽发电机”工作压力为0.2-3MPa，能适应汽液两相混合工质热源，很好地解决了甲醛生产过程副产0.4MPa饱和蒸汽的用途。
二、低压低温蒸汽发电原理利用0.2-3MPa压力，温度不高于300℃的饱和蒸汽，直接通入蒸汽产生动力，利用较低的压力差、温度差拖动发电机，实现“蒸汽能-机械能-电能”的转换机理。
这类发电机组有传统汽轮机的改良型，也有独具特色的气液混合式机型。
其发电消耗蒸汽流量2.5-4t/h时，能发电200kwh。
下面就笔者跟踪的蒸汽发电设备调查如下：1、美国ECT饱和蒸汽汽轮发电机是利用纯低温饱和蒸汽即可接入发电的高科技设备，在余热利用发电工程上很为适用。
在现在已有蒸汽锅炉供车间设备使用蒸汽的工厂最为有利，即把此饱和蒸汽涡轮发电机串接在蒸汽管道上，即可产生40-2500KW电能，（条件：蒸汽压力在2公斤以上，蒸汽流量在3吨/小时以上），不增加蒸汽锅炉的燃料，不影响车间设备蒸汽的使用，只利用车间设备不利用的蒸汽动能。
文章标题：低品位余热能质调控机理与规模化深度利用方法一、低品位余热能质的概念及重要性低品位余热能质是指工业生产过程中产生的温度较低的余热能量，通常被认为是一种能量资源的浪费。
然而，近年来，随着能源紧缺和环境保护的迫切需求，低品位余热能质的利用变得愈发重要。
其潜在价值不仅在于能够减少能源浪费，还可以带来经济效益和环保意义。
关于低品位余热能质的调控机理和规模化深度利用方法的研究和探讨具有重要意义。
二、低品位余热能质的调控机理1. 低品位余热能质的产生及特点低品位余热能质主要来源于工业生产中的冷却水、废气、废热等，其温度通常在60℃以下。
由于其温度较低，传统热力循环等能量利用方式不适用于低品位余热能质的有效利用。
了解低品位余热能质的特点对于后续的利用至关重要。
2. 低品位余热能质的调控机理研究（1）热力学原理分析通过对低品位余热能质的热力学特性进行分析，可以揭示其能量转化和传输的规律，为进一步的规模化利用提供基础理论支持。
（2）系统性能模拟采用系统性能模拟技术，对低品位余热能质的传输过程进行建模和仿真，从而深入挖掘其内在的能量价值和潜在利用方式。
三、规模化深度利用方法探讨1. 传统能量回收技术（1）热泵技术利用热泵技术将低品位余热能质进行热能升级，提高其温度和能量密度，以满足特定工业生产中的热能需求。
（2）有机朗肯循环利用有机工质进行朗肯循环，将低品位余热能质转化为有效的机械能或电能，实现能量的利用和转化。
2. 新型能量利用技术（1）热力学循环优化通过系统性热力学循环优化技术，实现低品位余热能质的高效利用，最大限度地提高能量利用效率。
（2）多能联供技术结合多能联供技术，将低品位余热能质与其他能源进行协同利用，实现能量的综合利用和优化配置。
四、个人观点及总结回顾从简单的低品位余热能质的概念到深入的调控机理和规模化深度利用方法，我们可以看到，尽管低品位余热能质在过去常常被忽视，但其潜在的能量价值和应用前景不可忽视。
当代化工研究Modern Chemical Research100技术应用与研究2020•15综合利用化工冇^业低温余热资源*褚秀玲'朱德颂"（1.山东省泰安生态环境监测中心山东2710002.山东农业大学山东271028）摘耍：针对目前化工行业低温余热资源的利用现状和存在的突出问题，归纳了低温余热回收利用餉主要途径和策略：用作一般加热热源、利用热泵回收利用、利用低温余热发电.重点介绍了低温余热发电介质的选择、热交换器的优化以及系统热经济性评价等关键性问题.将来高效利用低温余热资源的研究侧重点：一是为不同用户制定个性化利用方案；二是充分做好生产装置中温度高于loot餉冷却物流热量的回收利用；三是开发低温余热资源利用新技术，进一步提高余热资源的温度水平.关键词：化工行业低温余热资源；加热热源；热泵；发电；新技术中EB分类号：TQ083.4文献标识码：AComprehensive Utilization of Low Temperature Waste Heat Resources in ChemicalIndustryChu Xiuling1,Zhu Desong2*(1.Shandong Taian Ecological Environment Monitoring Center,Shandong,2710002.Shandong Agricultural University,Shandong,271028)Abstract:This p aper summarizes the main ways and strategies of l ow temperature waste heat to be recycled aiming at the current situation and existing p rominent p roblems in chemical industry.They are generally divided into three categories:general heating source,recovery and utilization with heat p ump and p ower generation.The key issues such as the selection of p ower generation medium,the optimization of h eat exchangers and the evaluation of s ystem thermal economy are introduced.Future researches focus on the efficient utilization of low-temperature waste heat resources: (1)developping personalized utilization plans for different users;(2)making j ull use of the heat of c ooling logistics in the production plant whose temperature is higher than100°C;(3)developping new technologies to J urther improve the temperature level of t he waste heat resources.Key words t low temperature waste heat resource in chemical industry^general heating sourcei heat pump；power generation^new techniques通常温度在2oo°c以下的热能统称为低温热。
氧化铝生产系统低品位余热的资源化利用研究与应用
氧化铝生产过程中产生的低品位余热可以通过资源化利用得到有效的回收利用，为企业节能减排、降低生产成本提供可行的途径。
一种典型的资源化利用低品位余热的方法是采用余热发电技术。
余热发电技术是利用低品位余热驱动发电机发电，将余热转化为可再生能源。
在氧化铝生产系统中，例如在煤气发电过程中产生的高温废气，通过余热锅炉、蒸汽发电机等装置进行能量回收，转化为电力供应给生产过程，实现热电联供。
通过余热发电技术的应用，可以大幅降低企业的能耗，提高综合能源利用效率。
另外，低品位余热还可以用于余热加热和余热蒸汽供应。
在氧化铝生产系统中，大量的余热可以用于加热生产过程中需要的各种介质，例如加热废铝溶解，提高溶解效率；或者用于蒸汽供应，供给生产过程中的蒸馏、干燥等需求。
通过有效的余热利用，不仅可以降低企业的能耗，还能提高生产过程的效率和产品质量。
此外，低品位余热还可以通过余热空调系统进行回收利用。
余热空调系统利用余热为生产车间或办公楼提供供暖和制冷服务。
在氧化铝生产系统中，通过余热空调系统可以将废热转化为冷水或热水，为生产系统和办公系统供暖或制冷，减少对传统电力的需求，达到节能的目的。
总之，氧化铝生产系统低品位余热的资源化利用可以通过余热
发电、余热加热和余热空调等方式实现。
这些技术的应用可以提高能源利用效率，降低企业的能耗和生产成本，同时也有助于减少对环境的影响，促进可持续发展。

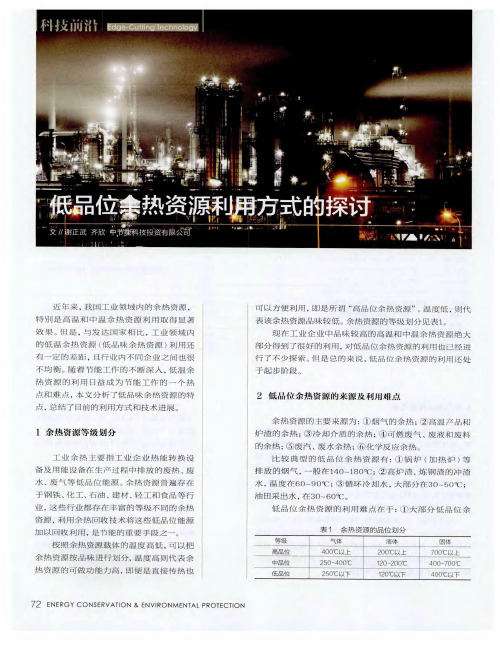

工业低品位热能的利用方式社会的不断进步，使得人们的生活水平在很大程度上得到了提高，工业低品位热能的利用方式就是通过改变室内的热湿环境，为人们的居住生活提供一个舒适健康的环境。
工业低品位热能的利用方式的应用越来越广泛，一个良好的工业低品位热能的利用方式设计，不仅可以提高人们生活舒适度，还可以提高工作学习效率。
随着我国民众环保意识的增强，不再单单一味追求舒适的居住环境，更多的开始关注节能减排、绿色环保、和谐自然的居住环境。
1.1工业低品位热能的利用方式引言概述工业低品位热能的利用方式在最近几十年飞速发展的过程之中，其整体的产业耗能占比已经接近我国社会整体能耗的三分之一，而对于工业低品位热能的利用方式的整体使用来说，其能耗在建筑整体能耗之中的占比达到了40-50%，工业低品位热能的利用方式以其出色的节能性和环保性，受到越来越多的关注，同时也被不断推广。
但是，工业低品位热能的利用方式在施工中往往不受重视，导致发生了很多问题，而且我国的工业低品位热能的利用方式的设计和施工往往由不同单位承包，其对于问题的理解方式不同，相对应的利益关系也存在很大区别，导致很难有完美的配合。
加之，设计人员和施工人员的素质不同，工业低品位热能的利用方式可能由于缺乏施工经验而凭空想象，造成设计不合理；施工人员对设计理解度不够，达不到设计要求，造成设计效果大打折扣等。
工业低品位热能的利用方式的施工质量好坏直接和影响了建筑物的使用质量好坏，加强工业低品位热能的利用方式的施工工业低品位热能的利用方式管理，有利于提高工业低品位热能的利用方式质量。
因此，对工业低品位热能的利用方式进行工程工业低品位热能的利用方式管理是非常有意义的，也是非常重要的。
由于社会的发展，人们的生活水平得到了大大提高，在这种大形势下，相应的物质需求也就急速膨胀，而工业低品位热能的利用方式基本的居住工程也成了社会最为关注的重点工业低品位热能的利用方式之一。
作为工业低品位热能的利用方式中重要组成部分之一的工业低品位热能的利用方式，其设施好坏还会对用户日常生活产生直接影响，因此工业低品位热能的利用方式的质量是否过关直接影响到用户对于住房的选择，也是考察整个工业低品位热能的利用方式的质量是否达标的重要参考条件之一。
低品位余热回收利用改造的应用摘要：工业生产过程中存在大量被废弃的90℃~150℃之间的低品位废热，通过有机朗肯循环（ORC）发电系统，将低品位余热转换为高品位电能，达到节能降碳的目的。
关键词：低品位余热；余热发电；有机朗肯循环（ORC）发电；1引言随着我国科技的进步，生产工艺的日渐提升，目前已有较为成熟的中温、高温废热的余热利用技术，例如水泥、钢铁等企业的高温烟气回收发电技术已走向工业化。
但低品位余热利用却并不广泛，存在回收难度大、经济效益差等问题。
而工业生产过程中被废弃的90℃~150℃之间的低品位废热却大量存在，例如碳氢化合物分馏后的冷凝、天然气长输管道燃压机组废热；锅炉的排烟余热；以及钢铁行业的转炉电炉的气化冷却工艺，烧结的排放废气等等。
甚至有的生产企业夏季与冬季的能源使用量的不同，造成大量的低温热源的直接放空。
如果能将低品位的余热加以利用，对提高我国能源利用效率，改善大气环境质量有着显著的作用。
2低品位余热简介相对于煤炭和天然气等高品位能源而言，低品位余热是品位低、热值低、浓度小，且不被人们重视的废热能源。
3低品位余热回收利用的应用某企业年综合能耗消耗量大，为国家重点用能单位，企业工艺生产过程中产生大量低压饱和蒸汽，蒸汽进入装置前温度为165℃，压力0.7MPa，装置反应热为260℃左右，通过降温、加湿后装置产生大量低品位余热蒸汽，蒸汽温度125℃，压力0.2MPa，该该部分能源目前在夏季通过溴化锂机制冷产生7°左右的冷水供装置使用，低温天气时利用于空调加热，其余部分降至常温后返回工艺塔，余热利用率偏低。
针对生产过程中所产生的低品位蒸汽，提出余热发电的改造方案。
4余热发电工艺选择综合对比各余热发电技术，ORC有机朗肯循环技术（透平膨胀机组）具有安全、稳定、可靠、自动化程度高、运营成本低、使用寿命长等优点。
表1 各余热发电工艺对比表有机朗肯循环（ORC）发电是回收低品位余热的废热回用技术，提高能源利用效率、充分回收低品位余热资源，是当下企业节能减碳的重点工作，是缓解能源紧缺的有效途径。
底隔绝区域内分段分析。
代表监视点热分析时,在较大的设备内动火，处理测试分析每一部分,管道长材料时,应该在完全的隔离区域分割分析。
6.2设备外部动火，应在不小于动火点10m范围内进行动火分析。
6.3动火点周围及下方10米的地面是否有可燃物、孔洞、窨井、地沟、水封等，动火点是否有可能泄露的易燃易爆物料（如废气的油桶、可燃的纱布等）及设备等，这些地方都应作为重点进行分析，不能只分析动火点一处。
6.4在管线上进行动火时，应先查明其内部介质（可燃物、水、氮气、空气）及其走向，可选择在管道阀兰间隙或者管道中小孔中取样分析，插入需要1米以上。
6.5分析间隔时间①动火分析间隔时间一般不超过30min，如果现场条件不容许，间隔时间可以适当放宽，但不能超过60min。
②作业中断时间超过60min，应重新分析，每日动火前均应进行分析，特殊动火期间应随时进行监控分析。
7分析数据处理7.1动火分析合格标准①当被测气体或者蒸汽的爆炸下限大于或等于4%时，其被测浓度应不大于0.5%（体积分数）。
②当被测气体或者蒸汽的爆炸下限小于4%时，其被测浓度应不大于0.2%（体积分数）。
7.2动火分析作业票的填写①分析完成后要在动火证作业证上及时填写取样时间，应精确到分钟、取样的具体地点、分析结果。
②如分析结果不合格应及时向班长或车间汇报。
7.3分析结果的正确填写①分析结果不能写分析合格或者不合格。
②如果检测结果为零，不能写“0”或者写“未检出”，应写小于0.5%，或者0.2%。
③如果检测结果大于0.5%或者0.2%，应写大于0.5%或者0.2%。
④分析人员应在“分析人”处签名，并将分析结果在原始记录本上及时记录。
8结束语近年来，随着化工企业快速发展，规模正在增长,不断提高技术能力,由动火作业引发安全生产事故,因此,加强安全的动火作业分析工作,不仅可以提高工作效率,还可消除动火作业风险,减少安全事故发生。
参考文献:[1]侯明艳，等.动火作业.化学品生产单位特殊作业安全规范GB30871-2014.04.作者简介:耿慧英，1971年03月出生，女，汉族，河南襄城县人，大专学历，工程师，致力于化工分析和实验室管理方面的工作。

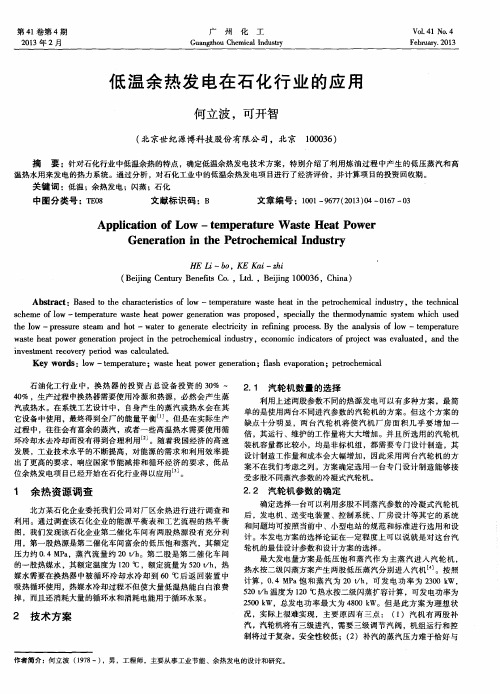

低温余热发电在石化行业的应用何立波;可开智【摘要】针对石化行业中低温余热的特点,确定低温余热发电技术方案,特别介绍了利用炼油过程中产生的低压蒸汽和高温热水用来发电的热力系统.通过分析,对石化工业中的低温余热发电项目进行了经济评价,并计算项目的投资回收期.【期刊名称】《广州化工》【年(卷),期】2013(041)004【总页数】3页(P167-168,196)【关键词】低温;余热发电;闪蒸;石化【作者】何立波;可开智【作者单位】北京世纪源博科技股份有限公司,北京 100036;北京世纪源博科技股份有限公司,北京 100036【正文语种】中文【中图分类】TE08石油化工行业中，换热器的投资占总设备投资的30%～40%，生产过程中换热器需要使用冷源和热源，必然会产生蒸汽或热水。

在系统工艺设计中，自身产生的蒸汽或热水会在其它设备中使用，最终得到全厂的能量平衡［1］。
但是在实际生产过程中，往往会有富余的蒸汽，或者一些高温热水需要使用循环冷却水去冷却而没有得到合理利用［2］。
随着我国经济的高速发展，工业技术水平的不断提高，对能源的需求和利用效率提出了更高的要求，响应国家节能减排和循环经济的要求，低品位余热发电项目已经开始在石化行业得以应用［3］。
1 余热资源调查北方某石化企业委托我们公司对厂区余热进行进行调查和利用。
通过调查该石化企业的能源平衡表和工艺流程的热平衡图，我们发现该石化企业第二催化车间有两股热源没有充分利用，第一股热源是第二催化车间富余的低压饱和蒸汽，其额定压力约0.4 MPa，蒸汽流量约20 t/h。
第二股是第二催化车间的一股热媒水，其额定温度为120℃，额定流量为520 t/h，热媒水需要在换热器中被循环冷却水冷却到60℃后返回装置中吸热循环使用，热媒水冷却过程不但使大量低温热能白白浪费掉，而且还消耗大量的循环水和消耗电能用于循环水泵。
2 技术方案2.1 汽轮机数量的选择利用上述两股参数不同的热源发电可以有多种方案，最简单的是使用两台不同进汽参数的汽轮机的方案。
