建筑物垂直度观测

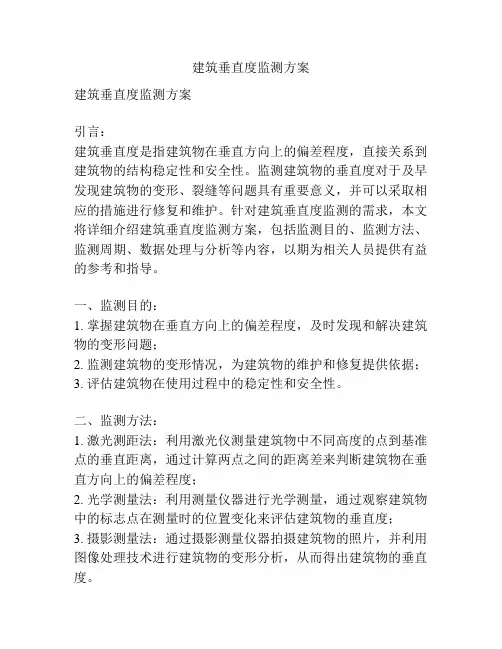

建筑垂直度监测方案建筑垂直度监测方案引言：建筑垂直度是指建筑物在垂直方向上的偏差程度，直接关系到建筑物的结构稳定性和安全性。

监测建筑物的垂直度对于及早发现建筑物的变形、裂缝等问题具有重要意义，并可以采取相应的措施进行修复和维护。

针对建筑垂直度监测的需求，本文将详细介绍建筑垂直度监测方案，包括监测目的、监测方法、监测周期、数据处理与分析等内容，以期为相关人员提供有益的参考和指导。

一、监测目的：1. 掌握建筑物在垂直方向上的偏差程度，及时发现和解决建筑物的变形问题；2. 监测建筑物的变形情况，为建筑物的维护和修复提供依据；3. 评估建筑物在使用过程中的稳定性和安全性。

二、监测方法：1. 激光测距法：利用激光仪测量建筑物中不同高度的点到基准点的垂直距离，通过计算两点之间的距离差来判断建筑物在垂直方向上的偏差程度；2. 光学测量法：利用测量仪器进行光学测量，通过观察建筑物中的标志点在测量时的位置变化来评估建筑物的垂直度；3. 摄影测量法：通过摄影测量仪器拍摄建筑物的照片，并利用图像处理技术进行建筑物的变形分析，从而得出建筑物的垂直度。

三、监测周期：1. 初次监测：在建筑物完工后进行初次监测，以确定建筑物的初始垂直度；2. 常规监测：建议每年进行一次常规监测，以了解建筑物在使用过程中的变形情况；3. 特殊监测：在以下情况下，需进行特殊监测，包括地震、强风、大雨等自然灾害发生后，或建筑物发生重大修复、改造、扩建等情况。

四、数据处理与分析：1. 数据采集：使用监测设备进行数据采集，确保数据的准确性和可靠性；2. 数据处理：根据采集到的数据进行处理，包括数据的去噪、平滑和校正等操作；3. 数据分析：对处理后的数据进行分析，可以采用统计学方法，如均值、标准差、方差等，来评估建筑物垂直度的稳定性和变化程度；4. 结果报告：根据数据分析结果，生成监测报告，详细描述建筑物的垂直度情况，并提出相应的建议和措施。

结论：建筑垂直度监测方案是确保建筑物结构稳定性和安全性的重要措施之一。

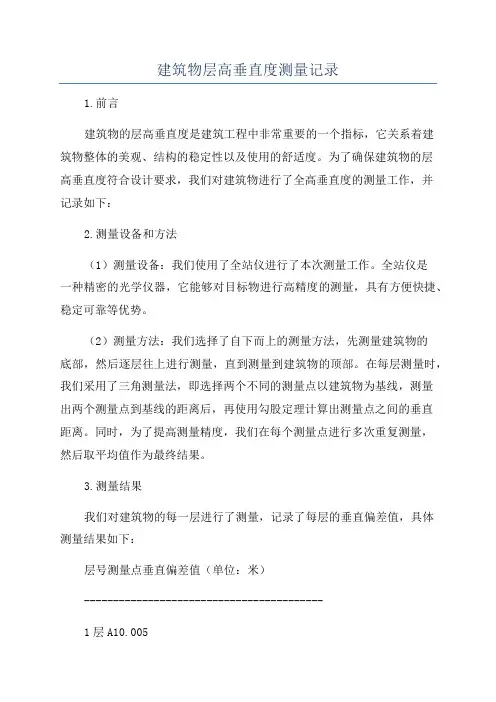

建筑物层高垂直度测量记录1.前言建筑物的层高垂直度是建筑工程中非常重要的一个指标，它关系着建筑物整体的美观、结构的稳定性以及使用的舒适度。

为了确保建筑物的层高垂直度符合设计要求，我们对建筑物进行了全高垂直度的测量工作，并记录如下：2.测量设备和方法（1）测量设备：我们使用了全站仪进行了本次测量工作。

全站仪是一种精密的光学仪器，它能够对目标物进行高精度的测量，具有方便快捷、稳定可靠等优势。

（2）测量方法：我们选择了自下而上的测量方法，先测量建筑物的底部，然后逐层往上进行测量，直到测量到建筑物的顶部。

在每层测量时，我们采用了三角测量法，即选择两个不同的测量点以建筑物为基线，测量出两个测量点到基线的距离后，再使用勾股定理计算出测量点之间的垂直距离。

同时，为了提高测量精度，我们在每个测量点进行多次重复测量，然后取平均值作为最终结果。

3.测量结果我们对建筑物的每一层进行了测量，记录了每层的垂直偏差值，具体测量结果如下：层号测量点垂直偏差值（单位：米）-----------------------------------------1层A10.005A20.004A30.0062层B10.007B20.005B30.0063层C10.006C20.005C30.006......（备注：以上仅为测量结果的示例，实际记录需要根据实际情况填写）4.结果分析通过对建筑物层高的垂直度测量，我们可以看出整体上建筑物的层高垂直度较好。

在每一层的测量中，垂直偏差值都在合理范围内，并且相邻层之间的测量结果也基本保持一致，说明建筑物的结构比较稳定。

5.结论根据我们的测量结果，可以得出建筑物层高的垂直度符合设计要求，建筑物整体呈现出垂直直线的效果。

但我们也需要指出，由于测量误差的存在，测量结果可能存在一定的偏差，在实际工程中需要结合测量结果和设计要求进行综合考虑。

6.建议为了提高测量精度，我们建议在进行层高垂直度测量时，增加测量点的数量，并且进行多次重复测量，以减小误差。

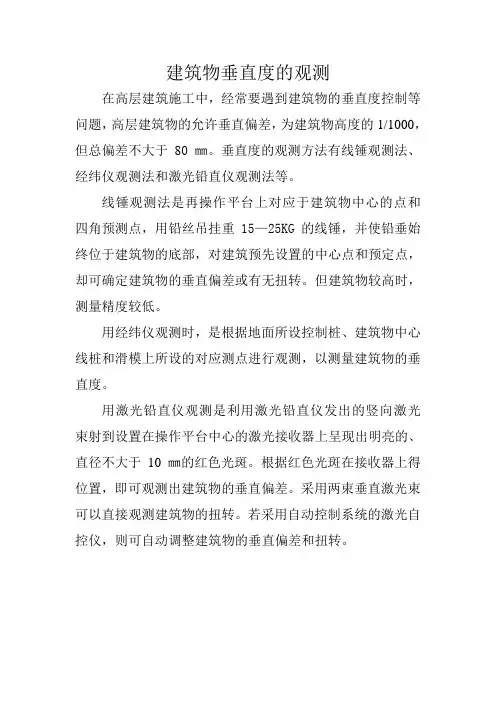

建筑物垂直度的观测
在高层建筑施工中，经常要遇到建筑物的垂直度控制等问题，高层建筑物的允许垂直偏差，为建筑物高度的1/1000，但总偏差不大于80㎜。

垂直度的观测方法有线锤观测法、经纬仪观测法和激光铅直仪观测法等。

线锤观测法是再操作平台上对应于建筑物中心的点和四角预测点，用铅丝吊挂重15—25KG的线锤，并使铅垂始终位于建筑物的底部，对建筑预先设置的中心点和预定点，却可确定建筑物的垂直偏差或有无扭转。

但建筑物较高时，测量精度较低。

用经纬仪观测时，是根据地面所设控制桩、建筑物中心线桩和滑模上所设的对应测点进行观测，以测量建筑物的垂直度。

用激光铅直仪观测是利用激光铅直仪发出的竖向激光束射到设置在操作平台中心的激光接收器上呈现出明亮的、直径不大于10㎜的红色光斑。

根据红色光斑在接收器上得位置，即可观测出建筑物的垂直偏差。

采用两束垂直激光束可以直接观测建筑物的扭转。

若采用自动控制系统的激光自控仪，则可自动调整建筑物的垂直偏差和扭转。

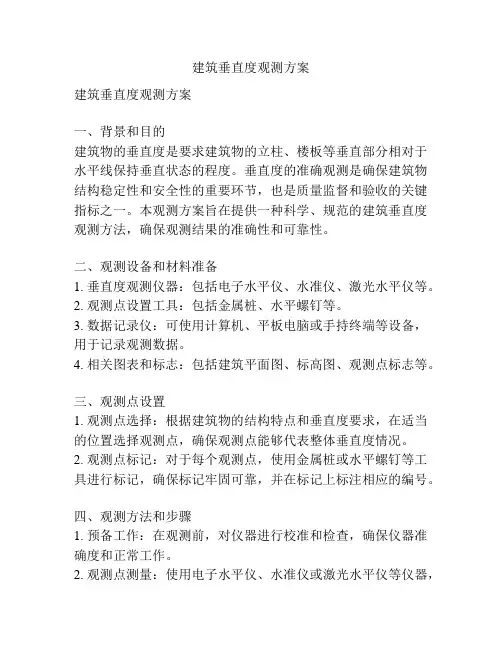

建筑垂直度观测方案建筑垂直度观测方案一、背景和目的建筑物的垂直度是要求建筑物的立柱、楼板等垂直部分相对于水平线保持垂直状态的程度。

垂直度的准确观测是确保建筑物结构稳定性和安全性的重要环节，也是质量监督和验收的关键指标之一。

本观测方案旨在提供一种科学、规范的建筑垂直度观测方法，确保观测结果的准确性和可靠性。

二、观测设备和材料准备1. 垂直度观测仪器：包括电子水平仪、水准仪、激光水平仪等。

2. 观测点设置工具：包括金属桩、水平螺钉等。

3. 数据记录仪：可使用计算机、平板电脑或手持终端等设备，用于记录观测数据。

4. 相关图表和标志：包括建筑平面图、标高图、观测点标志等。

三、观测点设置1. 观测点选择：根据建筑物的结构特点和垂直度要求，在适当的位置选择观测点，确保观测点能够代表整体垂直度情况。

2. 观测点标记：对于每个观测点，使用金属桩或水平螺钉等工具进行标记，确保标记牢固可靠，并在标记上标注相应的编号。

四、观测方法和步骤1. 预备工作：在观测前，对仪器进行校准和检查，确保仪器准确度和正常工作。

2. 观测点测量：使用电子水平仪、水准仪或激光水平仪等仪器，对每个观测点进行水平度测量，记录每个观测点的测量结果。

3. 数据记录与处理：使用数据记录仪，记录每个观测点的测量数据，并进行数据处理，计算出每个观测点的垂直度。

4. 对比和分析：将观测点的垂直度数据与建筑垂直度要求进行对比和分析，评估建筑物的垂直度情况。

五、数据处理和分析1. 垂直度计算：根据观测数据，计算每个观测点的垂直度。

可以使用传统的几何方法或数学模型进行计算，确保计算结果准确可靠。

2. 数据分析：对观测点的垂直度数据进行统计和分析，计算观测点的平均垂直度、最大偏差等指标，评估建筑物的垂直度状况。

3. 垂直度评估：根据建筑垂直度要求，将观测结果与要求进行对比，评估建筑物的垂直度是否符合规范要求。

如出现偏差，需要进行进一步的调整和修复。

六、观测结果报告1. 观测结果记录：将每个观测点的测量数据、计算结果和分析数据进行记录和整理，形成观测结果表格或报告。

建筑物垂直度标高测量记录一、引言建筑物的垂直度和标高是其结构稳定性和施工质量的重要指标。

在建筑工程中，我们通常使用水准仪、全站仪等测量工具对建筑物的垂直度和标高进行测量和记录。

本文将结合典型案例，详细介绍建筑物垂直度和标高的测量方法以及记录内容。

二、测量方法1.垂直度测量垂直度的测量通常采用水准仪或全站仪进行。

具体操作步骤如下：（1）选择一个参考点，测量其高程作为基准点。

（2）设置测量设备，确保其水平、稳定。

（3）依次测量其他点与基准点之间的高程差，得到建筑物的垂直度。

（4）根据测量结果，判断建筑物是否符合设计要求。

2.标高测量标高测量通常使用水准仪、全站仪或测量杆等工具进行。

具体操作步骤如下：（1）选择参考点，确定其标高作为基准。

（2）设置测量设备，保证其水平、稳定。

（3）依次测量建筑物不同位置的标高，得到相应的数据。

（4）根据测量数据，计算出不同位置的标高差，判断建筑物的高程控制是否符合要求。

三、测量记录1.垂直度测量记录内容垂直度测量记录的内容通常包括以下几个方面：（1）测量时间、地点和天气条件；（2）基准点的高程；（3）每个测点的具体位置和测量高程；（4）测量设备的型号、精度等信息；（5）测量员的姓名和测量结果；（6）测量结果的分析和讨论。

2.标高测量记录内容标高测量记录的内容通常包括以下几个方面：（1）测量时间、地点和天气条件；（2）基准点的标高；（3）不同位置的标高测量结果；（4）测量设备的型号、精度等信息；（5）测量员的姓名和测量结果；（6）测量结果的分析和讨论。

四、案例分析以高层建筑为例，进行建筑物垂直度和标高测量记录的案例分析。

1.垂直度测量根据水准仪的测量结果，得到建筑物不同高度的高程差为：第一层：+0.05m第二层：-0.02m第三层：-0.01m...第十层：+0.03m根据测量结果分析，该建筑物的垂直度在设计要求的允许偏差范围内，符合要求。

2.标高测量根据全站仪的测量结果，得到建筑物不同位置的标高为：入口大厅：+10.50m一层办公区：+10.25m二层会议室：+11.00m...十层办公区：+21.80m根据测量结果计算，建筑物不同位置的标高差在设计要求的允许偏差范围内，符合要求。

﹢2
东南楼角
4C北纵墙东端檐口 Nhomakorabea﹢2西南楼角
2
D南纵墙西端檐口
﹢3
E南纵墙中点檐口
﹢2
F南纵墙东端檐口
﹢2
结论：
经测量本楼全高垂直度、总高度实测偏差值符合规范规定。
见证单位
见证人：
测量员：记录员：项目技术负责人：
本表由施工单位填写并保存。
建筑物垂直度、全高测量记录
资料号
工程名称
施工阶段
主体结构封顶
观测日期
观测说明（附观测示意图）：
用2″精度激光垂准仪、50m钢尺实测全高、垂直度。设计总高度36.200m。
垂直度测量（全高）
标高测量（全高）
观测部位
实测偏差（mm）
观测部位
实测偏差（mm）
西北楼角
3
A北纵墙西端檐口
﹢4
东北楼角
2
B北纵墙中点檐口

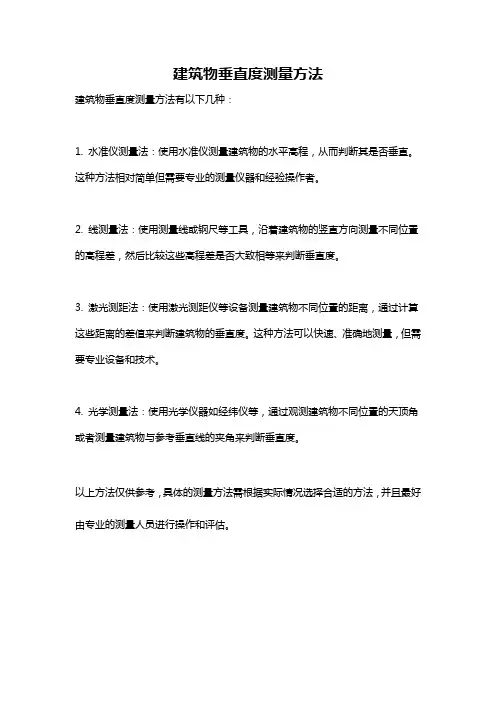

建筑物垂直度测量方法
建筑物垂直度测量方法有以下几种：
1. 水准仪测量法：使用水准仪测量建筑物的水平高程，从而判断其是否垂直。

这种方法相对简单但需要专业的测量仪器和经验操作者。

2. 线测量法：使用测量线或钢尺等工具，沿着建筑物的竖直方向测量不同位置的高程差，然后比较这些高程差是否大致相等来判断垂直度。

3. 激光测距法：使用激光测距仪等设备测量建筑物不同位置的距离，通过计算这些距离的差值来判断建筑物的垂直度。

这种方法可以快速、准确地测量，但需要专业设备和技术。

4. 光学测量法：使用光学仪器如经纬仪等，通过观测建筑物不同位置的天顶角或者测量建筑物与参考垂直线的夹角来判断垂直度。

以上方法仅供参考，具体的测量方法需根据实际情况选择合适的方法，并且最好由专业的测量人员进行操作和评估。

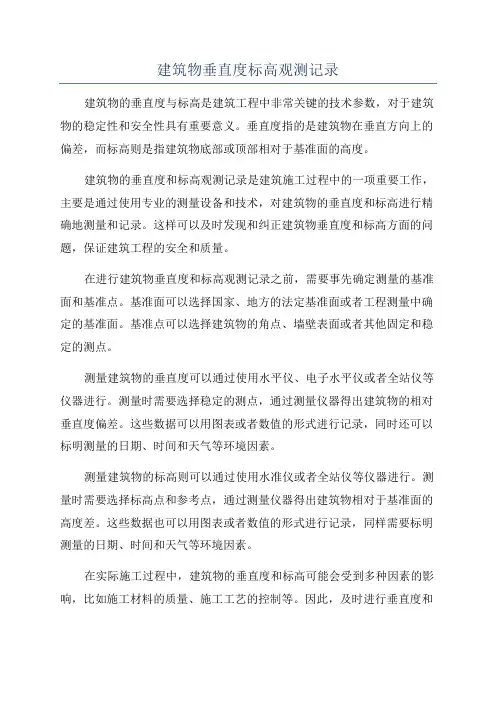

建筑物垂直度标高观测记录建筑物的垂直度与标高是建筑工程中非常关键的技术参数，对于建筑物的稳定性和安全性具有重要意义。

垂直度指的是建筑物在垂直方向上的偏差，而标高则是指建筑物底部或顶部相对于基准面的高度。

建筑物的垂直度和标高观测记录是建筑施工过程中的一项重要工作，主要是通过使用专业的测量设备和技术，对建筑物的垂直度和标高进行精确地测量和记录。

这样可以及时发现和纠正建筑物垂直度和标高方面的问题，保证建筑工程的安全和质量。

在进行建筑物垂直度和标高观测记录之前，需要事先确定测量的基准面和基准点。

基准面可以选择国家、地方的法定基准面或者工程测量中确定的基准面。

基准点可以选择建筑物的角点、墙壁表面或者其他固定和稳定的测点。

测量建筑物的垂直度可以通过使用水平仪、电子水平仪或者全站仪等仪器进行。

测量时需要选择稳定的测点，通过测量仪器得出建筑物的相对垂直度偏差。

这些数据可以用图表或者数值的形式进行记录，同时还可以标明测量的日期、时间和天气等环境因素。

测量建筑物的标高则可以通过使用水准仪或者全站仪等仪器进行。

测量时需要选择标高点和参考点，通过测量仪器得出建筑物相对于基准面的高度差。

这些数据也可以用图表或者数值的形式进行记录，同样需要标明测量的日期、时间和天气等环境因素。

在实际施工过程中，建筑物的垂直度和标高可能会受到多种因素的影响，比如施工材料的质量、施工工艺的控制等。

因此，及时进行垂直度和标高的观测记录，可以及早发现并解决潜在的问题，提高建筑物的稳定性和安全性。

垂直度和标高观测记录还可以用于建筑物的验收和检测。

在建筑工程竣工验收时，可以通过对垂直度和标高观测记录的查验，判断建筑物是否符合规范要求。

此外，定期对建筑物进行垂直度和标高的观测记录，可以及时发现建筑物的变形和沉降等问题，以便采取相应的维修和加固措施。

综上所述，建筑物的垂直度和标高观测记录是建筑工程中必不可少的一项工作。

通过对建筑物的垂直度和标高进行精确的测量和记录，可以及时发现和解决建筑物在垂直度和标高方面的问题，确保建筑工程的安全和质量。

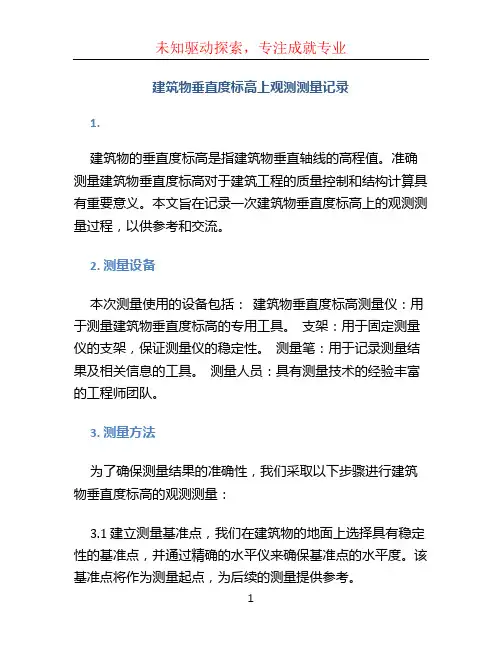

建筑物垂直度标高上观测测量记录1.建筑物的垂直度标高是指建筑物垂直轴线的高程值。

准确测量建筑物垂直度标高对于建筑工程的质量控制和结构计算具有重要意义。

本文旨在记录一次建筑物垂直度标高上的观测测量过程，以供参考和交流。

2. 测量设备本次测量使用的设备包括：建筑物垂直度标高测量仪：用于测量建筑物垂直度标高的专用工具。

支架：用于固定测量仪的支架，保证测量仪的稳定性。

测量笔：用于记录测量结果及相关信息的工具。

测量人员：具有测量技术的经验丰富的工程师团队。

3. 测量方法为了确保测量结果的准确性，我们采取以下步骤进行建筑物垂直度标高的观测测量：3.1 建立测量基准点，我们在建筑物的地面上选择具有稳定性的基准点，并通过精确的水平仪来确保基准点的水平度。

该基准点将作为测量起点，为后续的测量提供参考。

3.2 设置测量仪的支架我们将测量仪的支架固定在建筑物上，并根据需要进行调整，以确保测量仪垂直于地面，并且高度与基准点相等。

在固定测量仪的过程中，我们密切注意支架的稳定性，保证测量仪的准确性。

3.3 进行测量在支架调整完毕后，我们使用测量仪对建筑物垂直度标高进行测量。

测量仪会自动记录各测点的垂直度数值，并显示在仪器屏幕上。

我们将仪器的测量结果记录到测量笔上，以备后续分析和处理。

3.4 校验与核实为了确保测量结果的准确性，我们采取了多次测量并对比的方法。

我们在不同的时间段和不同的观测角度下，对同一建筑物进行测量，并校对测量结果。

只有在多次测量结果基本一致时，我们才会认为该测量结果是可信的。

4. 结果与分析根据我们的观测测量结果，我们得到了建筑物各测点的垂直度数值。

经过对比和分析发现，测量结果的变化较小，符合我们的预期。

，建筑物在垂直度标高上具备较好的水平性和稳定性。

5.通过本次建筑物垂直度标高的观测测量，我们得出以下：建筑物垂直度标高维持在合理范围内，符合设计要求。

建筑物垂直度标高的测量结果具备较好的稳定性和准确性。

测量设备及人员的选择与使用对于测量结果的可靠性具有重要影响。

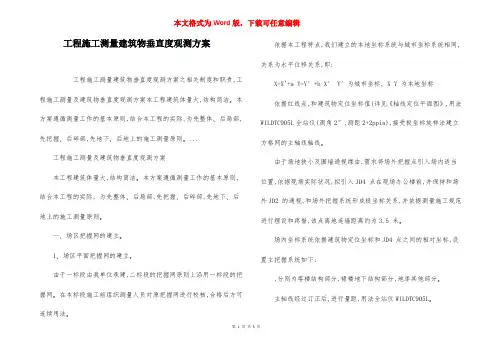

工程施工测量建筑物垂直度观测方案工程施工测量建筑物垂直度观测方案之相关制度和职责,工程施工测量及建筑物垂直度观测方案本工程建筑体量大,结构简洁｡本方案遵循测量工作的基本原则,结合本工程的实际,为先整体､后局部,先把握､后碎部,先地下､后地上的施工测量原则｡...工程施工测量及建筑物垂直度观测方案本工程建筑体量大,结构简洁｡本方案遵循测量工作的基本原则,结合本工程的实际, 为先整体､后局部,先把握､后碎部,先地下､后地上的施工测量原则｡一､场区把握网的建立｡1､场区平面把握网的建立｡由于一标段由我单位承建,二标段的把握网原则上沿用一标段的把握网｡在本标段施工前组织测量人员对原把握网进行校核,合格后方可连续用法｡依据本工程特点,我们建立的本地坐标系统与城市坐标系统相同,关系为水平位移关系,即:X=X'+a Y=Y′+b X′ Y′为城市坐标, X Y 为本地坐标依据红线点,和建筑物定位坐标值(详见《轴线定位平面图》,用法WILDTC905L全站仪(测角2″,测距2+2ppin),接受极坐标放样法建立方格网的主轴线轴线｡由于场地狭小及围墙通视缘由,需求将场外把握点引入场内适当位置,依据现场实际状况,拟引入JD4 点在现场办公楼前,并保持和场外JD2 的通视,和场外把握系统形成极坐标关系,并依据测量施工规范进行埋设和疼惜,该点离地连墙距离约为3.5 米｡场内坐标系统依据建筑物定位坐标和JD4 点之间的相对坐标,设置主把握系统如下:,分别为塔楼结构部分,裙楼地下结构部分,地库其他部分｡主轴线经过订正后,进行量距,用法全站仪WILDTC905L｡结构细部轴线依据主轴线作业后,按常用的定线方法放样｡建筑方格网的其他网格点用交汇等方法定出｡全部网格点的中误差为2mm｡建筑方格网建立后,用WILDTC509L 全站仪测量各网格点间的角度､距离,并经过平差改正,于现场规划建筑网格的四个角点 JD5､JD6､JD7､JD8､JD9､JD10､JD11｡规划后用法WILDTC509L 全站仪进行现场检查､验证,确保建筑方格网的精度｡建筑网格点的埋设接受造标埋石法,详细作法按《工程测量规范》实施｡施工过程中应加强方格网点的疼惜工作,方格网点为日后地下部分､地上部分结构施工测量工作的测量起算依据｡应确保标石附近不得从事影响标石稳定性的任何作业活动,并设立警示标记｡2､场区高程把握网的建立｡依据建设单位供应的水准点,在场区内按二等水准测量技术规范于场内布置3个水准点｡ 3 个水准点标石与平面把握网方格网点标石共用｡附图表:建筑方格网布置图二､结构施工平面和高程测量本工程平面把握网依据工程结构特点,分阶段分区域实施｡工程地上主要由3层裙楼和33 层塔楼组成,地下三层,所以测量把握网也需做相应的布置｡施工测量分为地下部分和地上部分施工测量工作,地下部分施工测量接受外控法,地上部分施工测量接受内控法,现分述如下:1､地下结构的施工测量工作｡依据总平面测量把握网,将等轴线把握点,用经纬仪引测各把握点至各层围堰顶梁面,围堰壁内侧及基坑底作为地下结构施工的轴线把握依据｡利用经纬仪加钢尺丈量的方法进行水平测量放线｡高程利用水准仪､标尺向下传递定于围内侧壁上｡作为地下结构施工高程把握的依据,利用水准仪､塔尺把握施工高程｡为保证施工测量的定位精确,定时对布设在围堰上的测量把握网进行引测复核检查｡2､地上结构施工测量｡用法WILD TC905L 全站仪将楼层施工用平面把握点布设于一层结构平面,要求楼层把握网点测设过程中测距精度为1/100000,测角精度为±8″,并确保此把握网于地下部分平面施工把握网一致｡由于本工程上部为方形和多边弧形建筑,共分为2 区,因此上部结构施工测量把握网亦分区布设｡高程把握网建立同样是确保地上､地下的一致性,即引测标高依据同样为建筑方格网上各重点标石上的水准点｡(1)塔楼上部结构的施工测量工作｡依据建筑方格网点的重点,接受WILD TC905L 全站仪,塔楼结构平面上布设楼层施工用把握点,编号为A､B､C､D､,此4 点作为地上1~31 层施工测量放线把握图,参见附图表:上部结构平面把握点布置图依据把握点形成的楼层施工把握网,与本区相应轴线关系,计算边角元素,用法经纬仪,钢卷尺分出细部轴线,作为施工指导,楼层施工放线过程中,过程后加强复核工作｡(2)裙楼上部结构的施工测量工作平面把握网的传递同一区相应工作的做法｡平面把握网传递至施工层后,用WILD TC905L 测角､量距分出各个相对应轴线｡裙楼为由多个圆弧组合而成的平面异型结构,在裙楼定位轴线传递完后,柱子和剪力墙结构均可以从主轴用钢尺协作经纬仪挺直定出｡三､把握网的竖向传递技术把握网的竖向传递技术网点竖向投递网点竖向投递时,在每层楼板相应位置预留100mm×100mm 的孔洞进行竖向传递｡竖向投点立面示意图见下图所示:在±0.00m 以上标高引测,首先在首层核芯筒墙上建立3 条+1000mm 的标高基准线｡3 条基准线的测设接受水准仪｡方法是:调整仪器高度使其后视线正对水平线,前视则用铅笔挺直标出视线｡这种测法与一般的塔尺标记测法相比,精度可以提高1~2mm｡从首层3 个基准线用检定合格的50m 钢尺依据规定的拉力,向上引测每节柱顶设计标高减去1000mm的标高点,这样在每个施工层上有3 条标高把握线,以便相互校核｡四､装修阶段的测量把握内部装修的局部平面位置的确定从已经在结构施工中确定的结构把握轴线中引出,高程同样从结构施工高程中转移至各需求处｡在转移时尽量遵循仪器用法过程中保持等距离测距的原则,以提高测量精度｡从而使装修工作有明确的把握依据｡外墙垂直轴线与高程均由内控轴线和高程点引出,转移到外墙立面上,弹出竖向､水平把握线,以便外墙装修｡在轴线点引出后,务必留意,内控法是逐层实施的,而外墙是从上至下的全长线条｡因此,此时需在外控点的关怀下,从上至下进行一次检测修正,逐层测量引起的间接微小误差,使垂直线贯穿于建筑物的整个外墙面,从而达到精确的测量外墙把握效果｡五､施工沉降观测当建筑物随结构施工层的上升整体重量增加将发生沉降,施工过程的沉降测量将给建筑物今后的监测供应初始数据｡当地下室底板施工完后,按设计要求在有关位置埋设沉降观测点,沉降观测点实行疼惜措施防止冲撞引起变形影响数据统计｡测量期设为每施工一个结构层测量一次(如施工暂停每半个月一次),测量数据制定统计分析表,进行统计分析,直到交工验收为止｡测量接受精密水准仪,参照点为现场设置的观测点｡对现场设置的观测点发生变动或误差应准时进行数据参数修正,以保证数据精确｡竖向投点操作流程图如下高程把握基准线的确定六､测量定位精度要求(1)建筑方格网的建立,其测距精度不低于2/1000000,测角精度不得低于4″,各把握点布设严格遵守《工程测量规范》的各项规定｡(2)建筑物垂直度,单层间小于3mm,全高≤3h/10000,且不大于15mm｡(3)建筑物标高把握,标高偏差不得大于3mm｡七､测量仪器与工具配备序号名称型号单位数量用途1全站仪TC905L套1测角､量距2激光垂准仪D2J3套1垂准､传递 3激光经纬仪J2套2测角4水准仪DS3套4高程引测5塔尺5m把4高程引测6钢卷尺50m把2量距7对讲机Sony部12通信</P厨师职责厨师长职责 叉车职责发展部职责发电厂职责发行员职责。

建筑物垂直度观测1适用范围适用于工业与民用建筑的垂直度观测2施工准备2.1材料准备2.1.1 墨线2.1.2 线垂2.1.3 油漆，排笔2.2机具准备2.2.1 J2经纬仪一台，需经过检定合格且在有效期内；2.2.2 50米塑钢尺一把，需经过检定合格且在有效期内；2.2.3 5米钢卷尺一把，需经过检定合格且在有效期内。

2.3作业条件2.3.1 主体施工阶段：根据各层主轴线，将主轴线用墨线弹于建筑物外墙柱的外角上。

2.3.2 竣工后，外墙四周设垂直度观测点。

2.3.3 主体阶段，随楼层逐层观测。

竣工后，按周期观测。

3施工工艺3.1 工艺流程3.1.1 主体施工阶段：待竖向墙柱拆除模板后，根据各楼层主轴线，先将主轴线引测到外墙柱轴线位置，用墨线分别弹出外墙柱控制轴线，由外墙柱控制轴线量测结构外边尺寸。

3.1.2 建筑物竣工后，沿四周墙面分别在顶部和底部分别作一条垂直线，用J2经纬仪按周期观测建筑物垂直度。

3.2 操作工艺3.2.1 主体施工阶段：主要检查楼层混凝土浇筑拆模后每层外部尺寸与结构设计尺寸是内敛还是外扩，目的是控制主体垂直度的偏差质量。

利用楼层主轴线控制线分别在墙柱外角，用墨线弹出外墙柱垂直控制线，用50m塑钢尺检查外墙柱主控线之间的距离尺寸，看是否正确，检查轴线竖向传递是否正常，在确认主控线无误后，再用5m钢卷尺量出控制线外部尺寸。

由记录人员分别记录各层各轴线的外部尺寸，具体施测由3人完成，两人拉尺，一人记录，记录时必须记明楼层层数，主轴线外部读数，偏离值。

50m钢卷尺量测时一般要求拉力控制在10Kg左右，尺寸要平直，并要求在同一水平面内，确保量测的尺寸准确无误；3.2.2 高层建筑竣工后，因荷载已全部加足，因地基基础沉降对建筑物可能出现的不均匀沉降而造成建筑物的倾斜，必须对建筑物进行周期性垂直度观测。

在垂直度观测之前，在建筑物四周设置上下垂直标志作为观测点，上下标志点应位于同一垂直视准面内，如果建筑物产生不均匀沉降，建筑物可能会出现倾斜现象，原来的垂直线将变为倾斜线。

垂直度观测报告范文一、实验目的本实验旨在通过使用全站仪对建筑物进行垂直度观测，了解建筑物的垂直度情况，为后续的工程施工提供可靠的基础数据。

二、实验仪器与材料1.全站仪：全站仪是一种可以测量水平角、垂直角和斜距的测量仪器。

2.支杆：用于支撑全站仪，保持其稳定不动。

3.三角木：安放在建筑物的不同位置，作为垂直度观测点。

4.手持计算机：用于接收和处理全站仪传输的数据。

三、实验原理在进行垂直度观测时，我们可以使用全站仪的垂直度测量功能。

全站仪通过测量建筑物上不同位置的垂直角，从而确定建筑物的垂直度。

垂直角的测量通常是通过观测天顶星、孔径仪等方式进行的。

四、实验步骤1.将全站仪安装在支杆上，调整好平衡。

2.打开全站仪，进行校正和灵敏度测试，确保仪器的准确性。

3.在建筑物上选择至少3个观测点，并在这些观测点上安放三角木，作为垂直度观测点。

4.将全站仪对准第一个观测点，测量垂直角。

记录测量结果。

5.将全站仪对准第二个观测点，测量垂直角。

记录测量结果。

6.重复第5步，测量其他观测点的垂直角。

7.分析测量结果，计算建筑物的垂直度。

五、实验数据观测点垂直角(度)垂直度修正值(度)观测点190.200.00观测点289.95-0.25观测点390.12-0.08六、结果分析通过对建筑物的垂直度观测，得到了观测点1、观测点2和观测点3的垂直角。

将观测点的垂直角与90度进行比较，得到垂直度修正值，即建筑物在该观测点的垂直度偏差。

从实验数据中可以看出，观测点2的垂直度较观测点1低0.25度，观测点3的垂直度较观测点1低0.08度。

七、实验结论通过本次垂直度观测实验，我们得到了建筑物在不同位置的垂直度情况。

根据实验数据分析得知，建筑物在不同位置存在着一定的垂直度偏差。

在后续的工程施工过程中，应该根据实际情况进行垂直度修正，保证工程的垂直度要求。

八、实验注意事项1.在观测垂直角时，应保持仪器的稳定，避免仪器晃动造成测量误差。

2.观测点的选择要合理，尽量选择建筑物的不同位置，以更全面地了解建筑物的垂直度情况。

建筑物垂直度观测一、实验目的:1 、锻炼综合运用测量仪器及测量理论知识解决实际工程实践问题的能力2 、掌握用经纬仪进行对建筑物垂直度的观测。

3 、培养个人对仪器的操作。

二、实验仪器和工具：经纬仪一架，钢板尺一把，钢卷尺一卷，花杆两根，粉笔若干。

三、实验内容、方法与步骤：(一)、测量示意图：(二)步骤：1、选测站(1) 、选择建工楼作为观测对象，如图示。

(2) 、在建工楼两个相互垂直柱面的延长线上分别选取一个测站为：A和B。

方法：在建工楼的一面，一同学用钢卷尺紧贴柱面，另一同学拉着钢卷尺沿着垂直面往前走，直走到与墙角的距离大致是建工楼高度的1.5倍的地方停下，用粉笔做下标记，作为测站A,记该墙面为墙面1。

然后再转向另一垂直面，用同样的方法找出测站B,记该墙面为墙面2。

（3）、把现场清理干净，以便距离丈量。

2、墙面1的观测步骤：（1）、距离丈量在测站A安装好经纬仪，然后将经纬仪瞄准0点进行定线。

另一同学拿花杆和粉笔，观测的同学矫正与0点在同一直线上，拿花杆和粉笔的同学在适当的距离处用粉笔做下标记A1，依此种方法在适当距离用粉笔做下第二个记A2，然后再丈量出A到A1点,A1和A2点，A2和0点的距离。

接着用钢卷尺进行返测，将测得的数据记录在相应的表格中，并计算A0的距离。

（2）、竖直角仪器不动，转动望远镜瞄准建筑物的顶端0'点，固定水平和望远镜制动扳扭，读出此时的竖直角值读数记于表格中。

（2）建筑物倾斜量的观测松开望远镜制动扳扭，沿着铅垂面往下扫，瞄准建筑物顶部，此时看到的并非0点，而是0'点。

固定好望远镜制动扳扭后，让一个同学把钢尺贴紧墙面，让0刻度对准柱边缘，然后观测者读出十字丝到墙边缘的距离，记于表格中，并且读出此时的竖直角值，做好记录。

3、墙面2的观测步骤（1）、距离丈量在测站B安装好经纬仪，然后将经纬仪瞄准0点进行定线。

，另一同学拿花杆和粉笔，观测的同学矫正与0点在同一直线上，拿花杆和粉笔的同学在适当的距离处用粉笔做下标记B1，依此种方法在适当距离用粉笔做下第二个记B2,然后再丈量出B到B1点,B1和B2点，B2和0点的距离。

建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026 —93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3 —2002) 对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3 条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。

对于轴线投测的误差，规定了层间测量偏差不应超过3mm ；建筑全高垂直度测量偏差不应超过3H/10000(H 为建筑总高度)，且对应于不同高度范围的建筑物，其总高轴线投测偏差有不同的规定。

建筑物垂直度观测记录一、前言建筑物垂直度观测是建筑工程中非常重要的一项工作，通过观测建筑物各个部位的垂直度，可以判断建筑物是否存在倾斜、变形等问题，为工程的安全和质量提供保障。

本文将详细记录我所参与的其中一建筑物垂直度的观测过程和结果。

二、观测目的本次观测的建筑物为一幢高层住宅楼，主要目的是判断建筑物是否存在倾斜现象，以及倾斜程度的大小，为后续的土建施工和结构设计提供依据。

三、观测方案根据实际情况和工程要求，我们采用了以下观测方案：1.观测时间：我们选择了建筑物施工完成后的混凝土强度达到设计要求的时刻进行观测，以保证建筑物已经达到一定的稳定状态。

2.观测点设置：我们在建筑物四个角落各设置一个观测点，并在建筑物的高低层各设置一个观测点，共计八个观测点。

3.观测仪器：我们采用了全站仪对观测点进行观测，并配合倾斜仪一同使用。

四、观测过程1.预备阶段：在观测前，我们对全站仪和倾斜仪进行了校准，并确认了观测点的位置和高程。

2.全站仪观测：我们首先使用全站仪对观测点的横坐标、纵坐标和高程进行了观测，并保存了观测数据。

3.倾斜仪观测：在全站仪观测完成后，我们又使用倾斜仪对建筑物各个部位的倾斜角度进行了观测，并记录下观测数据。

4.数据处理：观测数据回到办公室后，我们首先进行了数据的验证和筛选，然后利用数据处理软件对观测数据进行了处理和分析，得出了建筑物各个部位的垂直度。

五、观测结果经过数据处理，我们得出了以下观测结果：1. 观测点A的垂直度为0.05mm/m，倾斜角度为0.02度；2. 观测点B的垂直度为0.03mm/m，倾斜角度为0.01度；3. 观测点C的垂直度为0.07mm/m，倾斜角度为0.03度；4. 观测点D的垂直度为0.01mm/m，倾斜角度为0.01度；5. 观测点E的垂直度为0.09mm/m，倾斜角度为0.04度；6. 观测点F的垂直度为0.06mm/m，倾斜角度为0.02度；7. 观测点G的垂直度为0.04mm/m，倾斜角度为0.02度；8. 观测点H的垂直度为0.02mm/m，倾斜角度为0.01度。

工程测量监理中的建筑物垂直度测量方法建筑物垂直度是工程测量监理中一个非常重要的指标，它直接关系到建筑物的安全性和稳定性。

因此在工程测量监理中，对于建筑物垂直度的测量方法需要进行严密的设计和精确的执行。

一、测量基准的确定在进行建筑物垂直度测量之前，首先需要确定一个准确的测量基准。

测量基准是整个测量过程的参考标准，决定了后续测量的精度和可靠性。

一般来说，可以选择建筑物的正中心作为测量基准点，或者使用专门制作的基准仪器进行测量。

二、光学水准仪测量法光学水准仪是测量建筑物垂直度的常用仪器之一。

它通过测量光束的水平角度和垂直角度来确定建筑物的垂直度。

具体操作步骤如下：1. 安装光学水准仪：在建筑物的适当位置安装光学水准仪，并调整平衡，使其保持水平。

2. 取测站：选择距离建筑物垂直面较远的位置，以确保测量精度。

在该位置设置一个测站，并在其上方悬挂一个反光棱镜。

3. 观测和记录数据：使用光学水准仪从测站测量到建筑物垂直面上的反光棱镜，记录测量结果。

重复该操作多次，以提高测量精度。

4. 数据处理和分析：根据测量结果，计算建筑物垂直面与水平面之间的偏差，并进行数据处理和分析。

可以使用数学模型进行误差补偿，以提高测量的准确性。

三、水平仪测量法水平仪是一种简便易行的测量工具，可以用于测量建筑物垂直度。

其原理是利用液体表面的水平性来判断建筑物垂直度的偏差。

具体操作步骤如下：1. 安装水平仪：在建筑物表面选择一个平整的位置，用螺丝固定水平仪。

2. 水平仪调整：使用调节螺丝来调整水平仪，使其显示水平位置。

3. 读取水平仪示数：读取水平仪上的示数。

如果示数偏离水平位置，则表示建筑物存在垂直度偏差。

4. 数据处理和分析：根据示数的偏差情况，计算建筑物垂直度的偏差量，并进行数据处理和分析。

四、全站仪测量法全站仪是一种多功能测量仪器，可以用于测量建筑物垂直度。

它可以精确测量建筑物表面的高程和坐标，从而得出建筑物垂直度的偏差。

具体操作步骤如下：1. 安装全站仪：在建筑物适当的位置安装全站仪，并进行水平校准。

建筑物垂直度,标高观测规范篇一：建筑物垂直度、标高观测记录表B.040建筑物垂直度、标高观测记录篇二：建筑物垂直度,标高观测记录篇三：建筑物垂直度的规定建筑物垂直度的规定1．相关规范：《建筑变形测量规程》JGJ／T 8—97《工程测量规范》GB 50026—93。

2．在土木工程施工中，测量工作是贯穿整个施工过程各个阶段的基础性技术工作。

施工测量工作的内容及其完成情况的准确程度，对工程能否顺利施工及其质量水平起着至关重要的作用。

为此，国家颁布了系统的工程测量和施工验收规范、规程，以指导和规范工程测量技术工作。

应高度的重视施工测量技术、测量管理。

3．施工测量的主要内容：(1)工程场地施工控制测量，主要包括建立建筑平面控制网和高程控制网。

(2)建筑主轴线测量及定位放线。

(3)主体施工测量，包括轴线投测及高程传递。

高层(超高层)建筑物主体施工测量中的主要问题是控制垂直度，即是须将基准轴线准确地向高层引测，要求各层相应轴线位于同一竖直平面内。

因此，控制轴线投测的竖向偏差，并使其偏差值不超过规范、规程允许的限值，是高层建筑施工测量中一件很重要的工作。

(4)建筑变形测量。

其主要内容包括对建筑物实体的沉降观测、倾斜观测、位移观测及裂缝观测等。

(5)施工偏差检测。

各种结构构件及建筑设备，其就位、垂直度、标高等状态，难免会因施工及环境等原因出现偏差。

因此，施工规范、规程及质量验评标准都规定了要对结构施工偏差情况进行检查，并规定了允许偏差值。

4．关于高层建筑施工竖向(垂直度)控制的规定要求。

从以上对建筑施工测量有关内容分类可看出，对于建筑物施工过程，其施工过程的竖向(垂直度)控制，也即轴线投测的控制是非常重要的一环。

轴线投测的准确度直接关系到建筑结构施工质量及安全性。

对于超高层建筑物来讲尤其重要。

因此，《高层建筑混凝土结构技术规程》(JGJ 3—2002)对高层建筑结构施工的测量放线作业及其允许误差作了明确的规定。

其中第7．2．3条，规定了测量竖向垂直度时，必须根据建筑平面布置的具体情况确定若干竖向控制轴线，并应由初始控制线向上投测。
