球阀阀座密封结构的探讨

球阀的阀座密封有很多种结构球阀是一种常见的流体控制阀门，其阀座密封结构对于防止泄漏和保证流体控制具有重要作用。

根据不同的应用和要求，球阀的阀座密封结构可以分为以下几种。

1.弹性阀座密封结构弹性阀座密封结构是球阀最常见的密封结构之一、它由阀座和弹性材料制成，弹性材料通常为橡胶或聚四氟乙烯（PTFE）。

当球体压紧阀座时，阀座中的弹性材料会收缩，密封性能得到保证。

这种结构适用于低压、低温和不严格的密封要求。

2.金属阀座密封结构金属阀座密封结构主要由金属阀座和球体表面的金属密封面组成。

金属阀座通常采用不锈钢或硬质合金制成，具有较好的耐高温、耐磨损和耐腐蚀性能。

在球体旋转时，金属阀座与球体表面形成密封副，实现良好的密封效果。

金属阀座密封结构适用于高温、高压和强腐蚀介质的场合。

3.液动阀座密封结构液动阀座密封结构是在弹性阀座基础上的一种改进，通过在阀座中注入液体，使阀座与球体间形成液压密封副。

当球体压紧阀座时，液体在阀座中产生压力，使阀座密封更加牢固，可以适应更高的压力和温度。

液动阀座密封结构广泛应用于高压和高温工况，具有良好的密封性能和稳定性。

4.提升阀座密封结构提升阀座密封结构是一种特殊的密封结构，通常用于较大口径的球阀。

它由阀座和提升装置组成，当阀门关闭时，提升装置将阀座从球体上提升，形成密封副。

提升阀座密封结构具有可靠的密封性能和较大的通径，适用于高流量和高压差场合。

5.双阀座密封结构双阀座密封结构由两个阀座和球体表面的两个密封面组成。

当球体旋转到关闭位置时，两个阀座分别与球体的两个密封面接触，实现双重密封。

这种结构具有较好的密封性能和可靠性，适用于高温、高压和严格要求的场合。

总结起来，球阀的阀座密封结构多种多样，根据不同的工况和要求选择合适的密封结构对于球阀的使用和维护都是非常重要的。

用户在选择球阀时应根据具体工况和要求，结合以上密封结构的特点进行合理选择。

球阀密封结构的分析及研究球阀是一种常用于工业管道系统中的阀门，具有结构简单、使用方便、启闭迅速等特点。

球阀的密封结构是保证其正常工作和防止泄漏的重要因素之一、下面将对球阀的密封结构进行分析和研究。

球阀的密封结构主要包括阀体、阀芯和密封面三部分。

球阀的阀体是一种空心球状结构，内部空腔通过管道与管路相连。

阀芯是放置在阀体内的球状构件，通过旋转实现开启或关闭管路。

密封面是阀体和阀芯接触的部分，负责阻止流体泄漏。

球阀的密封结构通常有如下几种类型：1.弹簧密封结构：阀芯上装有弹簧，利用弹簧的压力使阀芯与阀体的球面接触更加紧密，提高了密封性能。

2.橡胶密封结构：阀体和阀芯表面涂覆有橡胶密封圈，当阀芯旋转时，橡胶密封圈能够与阀体形成压紧状态，从而保证密封性能。

3.金属密封结构：阀体和阀芯表面采用金属材料制成，通过阀芯和阀座的金属接触形成密封。

金属密封结构具有耐高温、耐腐蚀等优点，适用于一些特殊介质的工况。

以上几种密封结构都能够实现球阀的密封效果，但在具体的选择时需要根据不同的工况条件和介质特性进行综合考虑。

对球阀的密封结构进行研究有助于优化其密封性能。

1.密封材料的研究：选择合适的密封材料可以提高球阀的密封性能。

例如，在高温和腐蚀介质情况下，采用耐高温、耐腐蚀的金属材料作为密封面材料可以提高密封性能。

2.密封接触形态的优化设计：通过优化阀芯和阀座的接触形态，可以使密封面的接触更加紧密，减少泄漏风险。

例如，采用球形阀芯和球座可以实现全封闭结构，从而提高密封性能。

3.密封试验与评价：通过对球阀的密封性能进行试验与评价，可以对球阀的密封结构进行优化。

例如，通过压力试验和泄漏试验，可以评估球阀的密封性能是否达到要求，并对不足之处进行改进。

总之，球阀的密封结构对于其正常工作和防止泄漏起着重要作用。

通过对球阀的密封结构进行分析和研究，可以优化其密封性能，提高其在工业管道系统中的应用价值。

球阀结构说明和工作原理球阀是一种常用的阀门，广泛应用于各个行业。

它的结构简单，操作方便，密封性能优越，具有良好的切断和调节流体的能力，在许多工业领域中起着重要的作用。

下面我们来详细了解球阀的结构和工作原理。

一、球阀的结构：球阀主要由阀体、阀门、阀杆和密封件等部件组成。

1.阀体：阀体是球阀的主体结构，通常由铸铁、不锈钢等材质制成。

阀体上有进口和出口，流体通过进口流入阀体，然后由阀门控制流量，最后通过出口离开阀体。

2.阀门：阀门是球阀的关键部件，通常由球体和阀座组成。

球体是一个可旋转的球形结构，可通过阀杆进行控制。

阀座是位于阀体上下方的槽状结构，与球体配合起到密封作用。

3.阀杆：阀杆用于控制球体的旋转，从而控制阀门的开启和关闭。

阀杆与球体连接紧密，通过旋转阀杆可以使球体旋转到开启和关闭的位置。

4.密封件：球阀的密封件主要有阀座密封和球体与阀体之间的密封。

阀座密封通常采用橡胶或聚四氟乙烯等耐磨材料制成，能够有效地防止流体泄漏。

球体与阀体之间的密封采用金属到金属的密封或是配备密封圈的密封结构，能够提供可靠的密封性能。

二、球阀的工作原理：球阀的工作原理基于球体的旋转运动，通过旋转阀杆控制阀门的开启和关闭。

1.开启阀门：当阀杆旋转时，球体跟随旋转，使球体上的通道与阀体上的通道对齐，流体可以顺利通过阀门。

在开启阀门时，阀体的通道与球体的通道完全一致，形成直通的流道，流体的流量可以达到最大。

2.关闭阀门：当阀体旋转时，球体也会随之旋转，使阀体的通道与球体的通道断开，阻止流体通过阀门。

在关闭阀门时，球体的通道与阀体的通道完全不对应，将流体的流量切断。

球阀的开启和关闭过程相对迅速，切断流体流量的能力强。

另外，由于球体与阀座具有密封作用，可以在操作过程中保持较好的密封性能，防止流体泄漏。

需要注意的是，在关闭球阀时，应先将阀杆旋转到位，再停止流体进入，以避免阀门关闭不严密，造成泄漏的情况。

总结：球阀作为一种常用的阀门，具有结构简单、操作方便、密封性能优越等优点。

球阀阀座密封结构的改进球阀是一种常用的控制性阀门，用于控制流体的开关和调节。

球阀的阀座密封结构是球阀的关键部分，直接影响着球阀的使用性能和寿命。

为了改进球阀的阀座密封结构，可以从以下几个方面进行优化。

首先，可以改进球阀的阀座材料。

目前常见的球阀阀座材料有金属，弹性材料和陶瓷等。

金属材料可以提供较好的密封性能，但在高温或高压情况下容易出现泄漏。

弹性材料的阀座可以提供更好的密封性能，并且有较好的耐磨性能和抗腐蚀性能。

陶瓷材料具有出色的耐磨性能和耐腐蚀性能，但制造成本较高。

可以根据具体的使用情况选择合适的阀座材料，并结合阀座密封结构进行改进。

其次，可以改进球阀的阀座结构。

目前常见的球阀阀座结构有悬浮式和弹性密封式两种。

悬浮式阀座结构通过预紧力来实现密封，具有良好的密封性能，但容易出现摩擦损耗和卡阻现象。

弹性密封结构通过弹性体的变形来实现密封，具有较好的防泄漏性能，但弹性体容易老化和损坏。

可以结合悬浮式和弹性密封式的特点，进行改进，设计出更可靠的阀座结构。

另外，可以采用填料密封结构来改进球阀的阀座密封。

填料密封结构利用填料的压缩来实现密封，可靠性较高，并且能够适应一定的工作条件变化。

填料材料可以选择耐高温、耐腐蚀的材料，如氟塑料、聚四氟乙烯等，以提供更好的密封性能。

此外，还可以在填料表面进行特殊处理，如涂覆润滑剂、增强填料的耐磨性能等，以延长填料的使用寿命。

同时，还可采用活塞式阀座密封结构来改进球阀的阀座密封。

活塞式阀座采用活塞形式的密封元件，通过活塞的运动来实现阀座的密封或开启。

活塞式阀座密封结构具有密封可靠、操作灵活等特点，且阀座的密封面积较大，能够承受较高的压力。

可以将活塞式阀座与其他密封结构进行组合，以增强球阀的密封性能。

综上所述，改进球阀阀座密封结构可以从阀座材料、阀座结构、填料密封和活塞式密封等方面进行优化。

通过选择合适的阀座材料，设计合理的阀座结构，并结合填料密封和活塞式密封等技术手段，可以提升球阀的密封性能和使用寿命，满足不同工况条件下的应用需求。

书山有路勤为径，学海无涯苦作舟

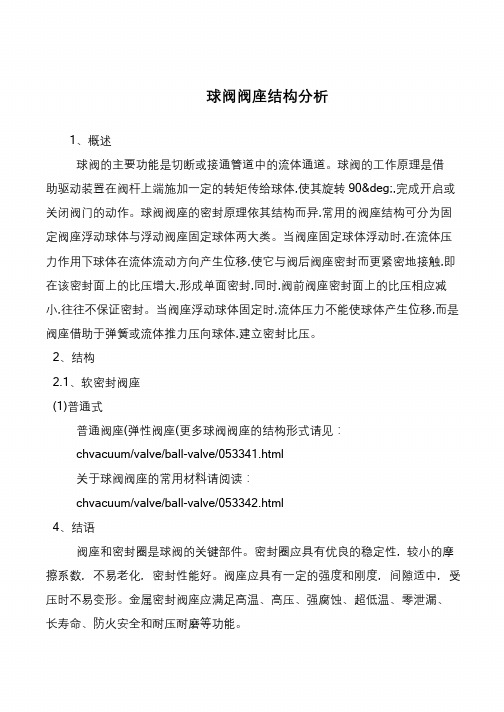

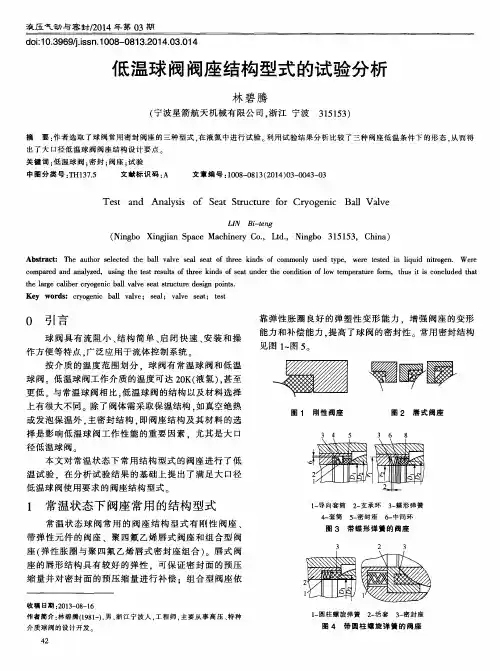

球阀阀座结构分析
1、概述
球阀的主要功能是切断或接通管道中的流体通道。

球阀的工作原理是借
助驱动装置在阀杆上端施加一定的转矩传给球体,使其旋转90°,完成开启或关闭阀门的动作。

球阀阀座的密封原理依其结构而异,常用的阀座结构可分为固定阀座浮动球体与浮动阀座固定球体两大类。

当阀座固定球体浮动时,在流体压力作用下球体在流体流动方向产生位移,使它与阀后阀座密封而更紧密地接触,即在该密封面上的比压增大,形成单面密封,同时,阀前阀座密封面上的比压相应减小,往往不保证密封。

当阀座浮动球体固定时,流体压力不能使球体产生位移,而是阀座借助于弹簧或流体推力压向球体,建立密封比压。

2、结构
2.1、软密封阀座
(1)普通式
普通阀座(弹性阀座(更多球阀阀座的结构形式请见：
chvacuum/valve/ball-valve/053341.html
关于球阀阀座的常用材料请阅读：
chvacuum/valve/ball-valve/053342.html
4、结语
阀座和密封圈是球阀的关键部件。

密封圈应具有优良的稳定性, 较小的摩擦系数, 不易老化, 密封性能好。

阀座应具有一定的强度和刚度, 间隙适中, 受压时不易变形。

金属密封阀座应满足高温、高压、强腐蚀、超低温、零泄漏、长寿命、防火安全和耐压耐磨等功能。

球阀密封原理球阀是一种常用的流体控制阀门，其密封原理对于阀门的正常运行至关重要。

球阀的密封原理主要包括静密封和动密封两部分，下面将分别介绍。

静密封是指球阀在关闭状态下，阀座与阀球之间的密封。

球阀的阀座通常采用弹性材料制成，如聚四氟乙烯（PTFE）、聚酰亚胺（PI）等，这些材料具有良好的密封性能和耐腐蚀性能。

当阀门关闭时，阀球通过旋转使其表面与阀座紧密贴合，从而实现密封。

同时，阀座还能起到导向作用，确保阀球的位置准确，从而保证密封效果。

动密封是指球阀在开启或关闭过程中，阀杆与阀体之间的密封。

球阀的阀杆通常通过填料密封或密封圈密封，填料密封采用填料（如柔性石墨、聚四氟乙烯等）填充在阀杆与阀体之间的密封腔内，密封圈密封则是采用橡胶、聚氨酯等材料制成的密封圈，通过压缩实现密封。

在阀杆上还设置了填料压盖和填料压盖螺母，通过调节填料压盖螺母的紧固程度，可以实现阀杆的密封性能调节。

总的来说，球阀的密封原理是通过静密封和动密封两部分共同作用，保证阀门的密封性能。

在实际应用中，根据不同的工况和介质，选择合适的阀座材料、填料材料和密封圈材料，以及合理调节填料压盖螺母的紧固程度，可以提高球阀的密封性能，确保阀门的正常运行。

另外，球阀的密封原理也与阀门的结构设计密切相关，合理的结构设计可以减小密封面的压力，降低密封面的磨损，延长阀门的使用寿命。

因此，在选择球阀时，除了考虑其密封原理外，还应该结合实际工况和介质特性，选择合适的结构类型和材料，以确保阀门的可靠运行。

总之，球阀的密封原理是保证阀门正常运行的关键，合理选择材料、结构和密封方式，可以提高球阀的密封性能，确保其在工业生产中的稳定运行。

固定球阀密封原理固定球阀是一种常用的阀门，广泛应用于石油、天然气、化工、电力等行业。

其密封原理主要包括以下几个方面。

1.基本密封原理：固定球阀采用球体作为阀门芯，当球阀关闭时，球体的球面与球阀阀座之间形成紧密的接触，通过压紧装置将阀座与球体良好地密封，达到切断流体的目的。

基本密封原理与普通阀门的密封原理类似。

2.阀座密封：阀座是固定球阀的密封部件之一，通常由弹性材料制成，如聚四氟乙烯（PTFE）、尼龙等。

阀座与球体接触时，能够形成良好的密封，防止介质泄漏。

其中，PTFE具有优异的耐腐蚀性和耐温性能，经常用于球阀阀座密封。

3.密封垫圈：密封垫圈是固定球阀的另一个密封部件，通常由弹性材料制成，如橡胶、聚四氟乙烯、铜、不锈钢等。

密封垫圈安装在阀杆轴承上，在工作时起到密封作用，防止介质泄漏。

密封垫圈的选材和设计有助于提高球阀的密封性能。

4.球体表面处理：为了提高密封性能，球体表面通常进行特殊处理，如镀铬、喷涂聚四氟乙烯等。

这些处理能够增加球面的硬度和光滑度，减少与阀座接触时的磨擦和摩擦力，从而减少介质的泄漏。

5.阀杆密封：阀杆是固定球阀的关键部件之一，起到传递开启和关闭力矩的作用。

为了防止介质泄漏，通常在阀杆处设置密封装置，如O型圈、PTFE密封圈等，使阀杆与球阀壳体形成严密的密封。

这样，即使在高温、高压工况下，也能够保持较好的密封性能。

6.密封测试：固定球阀在生产过程中会进行密封性测试，以确保阀门的密封性能符合要求。

常用的密封测试方法有压力测试、泄漏测试等。

通过对阀门进行测试，可以发现潜在的密封问题，并及时进行修复或更换，保证球阀的正常工作。

总之，固定球阀的密封原理主要取决于球体与阀座之间的接触，并综合考虑阀座、密封垫圈、球体表面处理等因素。

通过合理的设计、选材和密封测试，可以确保固定球阀具有良好的密封性能，满足不同工况下的需求。

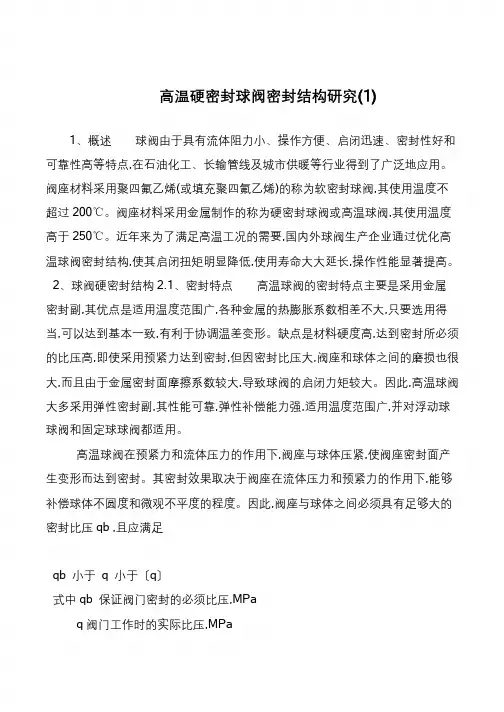

高温硬密封球阀密封结构研究(1)1、概述球阀由于具有流体阻力小、操作方便、启闭迅速、密封性好和可靠性高等特点,在石油化工、长输管线及城市供暖等行业得到了广泛地应用。

阀座材料采用聚四氟乙烯(或填充聚四氟乙烯)的称为软密封球阀,其使用温度不超过200℃。

阀座材料采用金属制作的称为硬密封球阀或高温球阀,其使用温度高于250℃。

近年来为了满足高温工况的需要,国内外球阀生产企业通过优化高温球阀密封结构,使其启闭扭矩明显降低,使用寿命大大延长,操作性能显著提高。

2、球阀硬密封结构2.1、密封特点高温球阀的密封特点主要是采用金属密封副,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本一致,有利于协调温差变形。

缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。

因此,高温球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广,并对浮动球球阀和固定球球阀都适用。

高温球阀在预紧力和流体压力的作用下,阀座与球体压紧,使阀座密封面产生变形而达到密封。

其密封效果取决于阀座在流体压力和预紧力的作用下,能够补偿球体不圆度和微观不平度的程度。

因此,阀座与球体之间必须具有足够大的密封比压qb ,且应满足qb 小于q 小于〔q〕式中qb 保证阀门密封的必须比压,MPaq 阀门工作时的实际比压,MPa〔q〕阀座材料的许用比压,MPa2.2、结构分析(1)浮动球球阀密封结构图3 所示高温球阀使用碟形弹簧加载密封副结构。

该阀由阀体、球体、阀杆、阀后阀座、阀后阀座密封圈、阀前阀座、阀前阀座密封圈、压环及碟形弹簧等组成。

阀前阀座、阀前阀座密封圈、压环为一组件,碟形弹簧压在组件上。

球阀装配后碟形弹簧受压,它一方面为阀门密封提供初始力,另一方面压缩阀座和阀体间的密封圈,使阀座和阀体间密封。

球阀密封原理球阀是一种常用的流体控制阀门，它通过旋转球体来实现开关控制流体的流动。

而球阀的密封性能直接影响着其在工业生产中的使用效果和安全性。

因此，了解球阀的密封原理对于提高球阀的性能和延长使用寿命具有重要意义。

球阀的密封原理主要包括两个方面，结构密封和摩擦密封。

结构密封是指球阀通过球体与阀座之间的接触来实现密封，而摩擦密封则是指球阀通过球体与密封圈之间的摩擦来实现密封。

在球阀的结构密封中，球体与阀座之间的接触是关键。

当球体旋转到关闭位置时，球体的表面与阀座形成密封接触，阻止流体通过。

而当球体旋转到开启位置时，球体与阀座之间的密封接触解除，流体可以自由通过。

这种结构密封的原理保证了球阀在关闭状态下的密封性能，从而实现了流体的截流控制。

另一方面，球阀的摩擦密封也起着重要作用。

在球阀的密封结构中，通常会设置密封圈来增强密封性能。

当球体旋转时，密封圈与球体之间的摩擦力会阻止流体的泄漏，从而实现了球阀在使用过程中的密封性能。

摩擦密封的原理保证了球阀在开启和关闭过程中的稳定性和可靠性。

总的来说，球阀的密封原理是通过结构密封和摩擦密封相结合来实现的。

结构密封保证了球阀在关闭状态下的密封性能，而摩擦密封则保证了球阀在开启和关闭过程中的稳定性和可靠性。

这种密封原理的设计使得球阀在工业生产中具有了较好的使用效果和安全性，成为了流体控制领域中不可或缺的设备之一。

综上所述，球阀的密封原理是通过结构密封和摩擦密封相结合来实现的，这种设计保证了球阀在工业生产中的使用效果和安全性。

对于球阀的用户和生产厂家来说，深入了解和掌握球阀的密封原理对于提高球阀的性能和延长使用寿命具有重要意义。

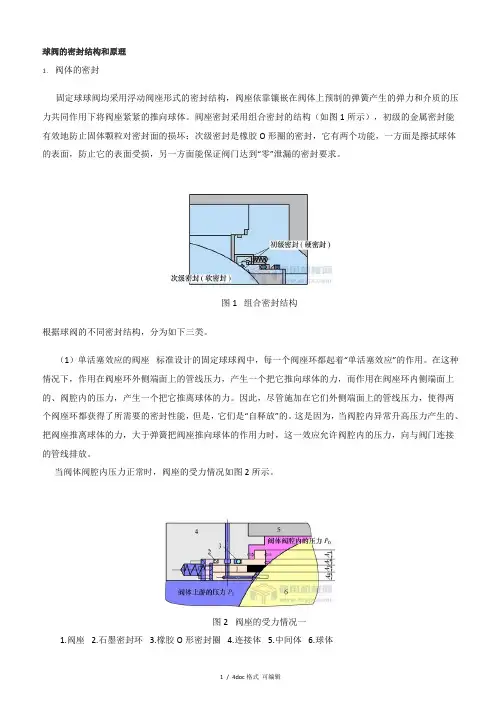

球阀的密封结构和原理1．阀体的密封固定球球阀均采用浮动阀座形式的密封结构，阀座依靠镶嵌在阀体上预制的弹簧产生的弹力和介质的压力共同作用下将阀座紧紧的推向球体。
