雷尼绍自动探测在测量报警中的应用摘要：本文在介绍雷尼绍触发式探头自动探测的工作原理和G31指令应用的基础上，分析了其测量误差及其改进措施方法，进一步通过宏程序实例，探讨了在探测圆（孔）中心并进行机床报警的应用方法，实现了在数控加工中测量方法的功能拓展。
关键词：雷尼绍探头；G31；宏程序雷尼绍(Renishaw)是一家跨国公司，主要提供测量、运动控制和精密加工等核心技术，数控机床探头是雷尼绍公司的主要产品之一，能保证机械加工质量、提升技术及产品的加工精度。
雷尼绍触发式探头可以在数控铣床、加工中心、数控车床等数控机床中实现自动对刀、工件找正、工序测量及工件检测的功能。
1.数控机床雷尼绍触发式探头工作原理数控机床采用雷尼绍触发式探头，探头在触碰到工件的一瞬间，通过读取机床此刻的坐标位置（根据当前坐标系的位置），通过系统变量传输到机床相对应的共用变量（也可以自行设定公用变量号），进一步通过公用变量和原来的坐标值进行比较（进行加减运算），将计算出来的结果自动补偿到工件坐标系或刀具长度（H）、刀具半径(D)中。
雷尼绍触发式探头采用3色灯来显示对应的工作状态：触碰到工件、障碍物等红色信号灯亮；电池电量不足或没有电黄色信号灯亮；工作状态未触碰到工件、障碍物等绿色信号灯亮，实际应用中可以根据3色灯的状态来判断操作是否正常，是否存在故障。
2.FANUC数控机床G31指令使用雷尼绍探头进行测量离不开G31指令的配合。
G31是跳转指令，通常只用于测量功能，需要外部输入信号，输入信号的地址是X4.7（信号名SKIP）。
G31执行过程中如果没有SKIP信号输入则和G01完全一样，如果在执行过程中SKIP信号置“1”，则在SKIP信号置“1”的位置清除剩余的运动量，直接执行下一个程序段。
在SKIP信号置“1”时，在X、Y、Z、A(B)轴坐标值被存储在#5061 ～5064这4个系统变量中，供测量宏程序计算使用。
3.雷尼绍自动探测报警程序的应用3.1雷尼绍自动探测误差雷尼绍在自动探测过程中如探测到工件的铁屑、毛刺等会出现测量结果与实际值相差甚大的情况。
雷尼绍探头在加工中心中的应用探讨发布时间：2022-10-19T11:10:47.625Z 来源：《科学与技术》2022年第11期6月作者：高禾林王腾达肖冲赵登登[导读] 随着我国社会经济的全面发展，工业制造业发展速度逐渐加快，为了确保生产加工工件质量得到全面提高，通过利用探头在内的相关监测装置高禾林王腾达肖冲赵登登中车青岛四方机车车辆股份有限公司山东青岛 266111摘要：随着我国社会经济的全面发展，工业制造业发展速度逐渐加快，为了确保生产加工工件质量得到全面提高，通过利用探头在内的相关监测装置，对生产全过程进行监督管理，一旦发现在生产加工工件质量不达标、刀具磨损较为严重等情况，探头等监控装置会自动发出警报，工作人员会快速对加工生产设备进行调换，确保加工中心自动化生产效率以及生产质量得到保障。
因此，本文通过对雷尼绍探头的了解，促使其可以在加工中心中得到全面应用，提高工件加工生产质量，为工业制造业的全面发展奠定良好基础。
关键词：雷尼绍探头；加工中心；应用探究前言：雷尼绍公司作为跨国性企业，主要是以生产高精度监测仪器设备为主，其中以雷尼绍探头为主，在加工中心中对其进行有效运用，可以确保加工工件生产质量以及生产效率，是提高加工生产技术以及工件精度的重要监测设备之一，促使加工中心的功能得到全面优化与改善，提高加工中心工作效率，为工业领域的进一步发展提供良好帮助。
1雷尼绍探头相关内容1.1应用分类在加工中心对雷尼绍探头进行使用前，需要对探头自动测量参数进行相关调整，以便发挥出探头的功能，简化加工生产工装夹具，减少工件生产制造费用，缩短加工机床辅助时间，提高工件加工生产效率以及生产质量，全面改善机床性能。
在加工中心安装雷尼绍探头中，可以根据机床的功能，讲雷尼绍探头划分为刀具探头、工件监测探头等。
通过相关信号传输，也可以讲雷尼绍探头划分为光学式探头、硬线连接式探头、感应式探头、以及无线电式探头。
为此，工业制造企业在加工中心应用雷尼绍探头前，需根据合加工机床设备型号，选择配置相符合的雷尼绍探头。
设备管理与维修2021翼1（上）雷尼绍测头（OMP60）在数控加工中心的应用吴连伟，刘付友，代志勇，刘晓龙，薛永贵（潍柴动力股份有限公司一号工厂，山东潍坊261061）摘要：随着工业4.0技术（云计算、大数据等先进技术）的迅速发展，机械制造业已迈向高、精、尖方向的数控加工时代，机加工的过程控制精度及过程质量要求也越来越高。
雷尼绍测头在加工行业中的广泛应用顺应了智能制造发展的高精度要求，推动了机加工行业向智能化方向迈进。
针对雷尼绍测头（OMP60）在CNC 系统（数控加工系统）的具体应用实例，介绍测头在机加工中的应用。
关键词：工业4.0；智能化；雷尼绍测头；CNC 系统；机加工中图分类号：TG659文献标识码：B DOI ：10.16621/ki.issn1001-0599.2021.01.600引言随着工业4.0技术（云计算、大数据等先进技术）在全国迅速推广以及中国工业2025计划要求，中国机械制造业竞争日益激烈且格局日益多元化。
随着精益生产理念在机械制造业的日益推进，对机加工的要求也越来越高。
不仅要求机加工零部件的高质量，而且对零部件加工过程保障数据的采集及存储提出了更高要求。
提高制造过程的过程保障能力，成为制造行业急需解决的问题。
雷尼绍测头在数控加工中心的广泛应用，提供完美的问题解决方案，促进机械制造业在过程保障能力上实现一次质的飞跃，大大提高了机加工的加工质量和效率。
1雷尼绍测头原理雷尼绍机床测头按功能分类，可分为工件检测测头和刀具测头；按信号传输方式分类，可分为硬线连接式、感应式、光学式和无线电式；按接触形式分类，可分为接触测量和非接触测量。
用户可根据机床的具体型号选择合适的配置。
雷尼绍OMP60测头的测量精度可以达到1滋m ，它采用最先进的调制光学传输方法，配置OMI-2集成接口接收器，具有极强的抗光干扰能力，广泛应用在数控加工机床。
本文以某品牌柴油机机体的部分加工内容为例，主要阐述雷尼绍工件OMP60测头在CNC 系统的实际应用，并做进一步分析。
雷尼绍无线电测头RMP60的使用RMP60使用前的准备1、按原理图接线（下图仅供参考）RMP60参考接线图2、工作原理的简单说明：(1)、接收器的工作电源： 红色：直流24V ； 黑色：直流0V (2)、接收器及测头的启动使能信号： 白色：PLC 输出（24V ）； 棕色：直流0V (3)、测头信号： 绿松石：直流24V ； 绿松石/黑：测头信号 (4)、屏蔽层： 黄绿色：接地 3、安装RMP60（探针、电池、刀柄、对心） 4、载入用户变量（UGUD ）、renishaw 子程序（L97xx ，L98xx ）RMP60调试1、RMI 、RMP 状态开启前probe status 和error 为红灯 开启后probe 和 signal 为绿灯 2、测头的开启测头的开启方式有三种：(1) 无线电开启（即通过PLC 输出信号使得RMI 接收器发出无线电指令来开启测头）。
我公司产品当选用无线电开启时，单机形式机床使用M56；TK 系列x2的机床使用M55（12008.12.10中捷机床有限公司技术部通道）M56（2通道）。
(2) 旋转开启（即将测头与刀柄连接后，装于主轴上，以要求的主轴转速开启测头）。
(3) 刀柄开关开启（即使用特殊刀柄，在刀柄上存在测头开启的开关，在测头装夹于主轴后，即可开启测头）。
如果对码不正确，则测头与接收器不能同步开启，并建立通讯。
对码过程参考第3步。
3、测头与接收器的对码步骤测头与接收器的对码步骤(1) RMI接收器断电（或者机床断电亦可）。
(2) 取出测头电池，按住测头探针，使其保持触发位置不动。
(3) 插入电池，按住测头探针不得松手，测头开始自检测，直至连续5次红色信号灯闪烁。
再松开探针。
(4) 在第一级菜单中，选择测头开启方式，以快速触发探针的方式进行开启方式的选择。
(5) 按压探针时间超过4秒，测头自动转入第二级菜单：测头关闭方式。
同样以快速触发探针的方式进行关闭方式的选择。
雷尼梢静态测量装置在数控机床上的运用
范红;王丽芳
【期刊名称】《钻镗床》
【年(卷),期】2000(000)001
【总页数】4页(P39-42)
【作者】范红;王丽芳
【作者单位】中捷友谊厂;中捷友谊厂
【正文语种】中文
【中图分类】TG659
【相关文献】
1.雷尼绍测头在数控机床上应用 [J], 英国雷尼绍公司北京办事处
2.您的数控机床"健康"吗?--英国雷尼绍先进机床精度检测技术 [J], 周汉辉
3.数控机床在机测量技术——雷尼绍测头在数控机床上的应用 [J],
4.雷尼绍OMP60测头在数控机床在线检测中的应用 [J], 曾鹏;张德红;廖璘志
5.雷尼绍助力昆明机床提升五轴数控机床质量水平 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

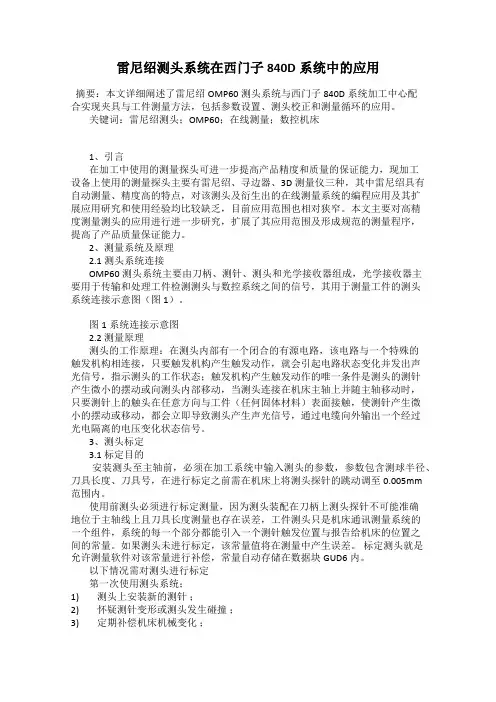

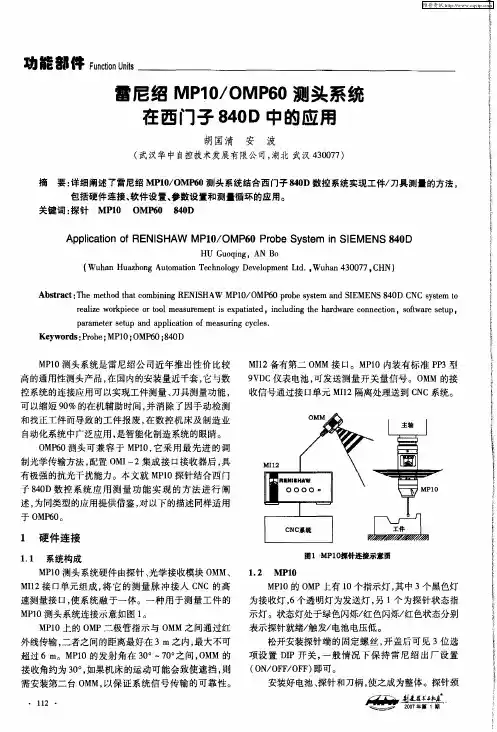

雷尼绍测头系统在西门子840D系统中的应用摘要：本文详细阐述了雷尼绍OMP60测头系统与西门子840D系统加工中心配合实现夹具与工件测量方法，包括参数设置、测头校正和测量循环的应用。
关键词：雷尼绍测头；OMP60；在线测量；数控机床1、引言在加工中使用的测量探头可进一步提高产品精度和质量的保证能力，现加工设备上使用的测量探头主要有雷尼绍、寻边器、3D测量仪三种，其中雷尼绍具有自动测量、精度高的特点，对该测头及衍生出的在线测量系统的编程应用及其扩展应用研究和使用经验均比较缺乏，目前应用范围也相对狭窄。
本文主要对高精度测量测头的应用进行进一步研究，扩展了其应用范围及形成规范的测量程序，提高了产品质量保证能力。
2、测量系统及原理2.1测头系统连接OMP60测头系统主要由刀柄、测针、测头和光学接收器组成，光学接收器主要用于传输和处理工件检测测头与数控系统之间的信号，其用于测量工件的测头系统连接示意图（图1）。
图1系统连接示意图2.2 测量原理测头的工作原理：在测头内部有一个闭合的有源电路，该电路与一个特殊的触发机构相连接，只要触发机构产生触发动作，就会引起电路状态变化并发出声光信号，指示测头的工作状态；触发机构产生触发动作的唯一条件是测头的测针产生微小的摆动或向测头内部移动，当测头连接在机床主轴上并随主轴移动时，只要测针上的触头在任意方向与工件（任何固体材料）表面接触，使测针产生微小的摆动或移动，都会立即导致测头产生声光信号，通过电缆向外输出一个经过光电隔离的电压变化状态信号。
3、测头标定3.1 标定目的安装测头至主轴前，必须在加工系统中输入测头的参数，参数包含测球半径、刀具长度、刀具号，在进行标定之前需在机床上将测头探针的跳动调至0.005mm范围内。
使用前测头必须进行标定测量，因为测头装配在刀柄上测头探针不可能准确地位于主轴线上且刀具长度测量也存在误差，工件测头只是机床通讯测量系统的一个组件，系统的每一个部分都能引入一个测针触发位置与报告给机床的位置之间的常量。
数控机床在线检测技术发表时间：2005-12-29 张晓峰来源：《CAD/CAM与制造业信息化》关键字：数控技术机床在线检测本文对数控加工在线检测系统的组成、工作原理、编程方式及仿真等方面进行了简要介绍。
文章中的许多内容都是些概要性的解释，对大家了解该领域的技术内容很有帮助。
数控机床是现代高科技发展的产物，每当一批零件开始加工时，有大量的检测需要完成，包括夹具和零件的装卡、找正、零件编程原点的测定、首件零件的检测、工序间检测及加工完毕检测等。
目前完成这些检测工作的主要手段有手工检测、离线检测和在线检测。
在线检测也称实时检测，是在加工的过程中实时对刀具进行检测，并依据检测的结果做出相应的处理。
在线检测是一种基于计算机自动控制的检测技术，其检测过程由数控程序来控制。
闭环在线检测的优点是：能够保证数控机床精度，扩大数控机床功能，改善数控机床性能，提高数控机床效率。
1、数控机床在线检测系统的组成数控机床在线检测系统分为两种，一种为直接调用基本宏程序，而不用计算机辅助；另一种则要自己开发宏程序库，借助于计算机辅助编程系统，随时生成检测程序，然后传输到数控系统中，系统结构如图1所示。
图1 计算机辅助在线检测系统组成数控机床的在线检测系统由软件和硬件组成。
硬件部分通常由以下几部分组成：(1) 机床本体机床本体是实现加工、检测的基础，其工作部件是实现所需基本运动的部件，它的传动部件的精度直接影响着加工、检测的精度。
(2) 数控系统目前数控机床一般都采用CNC数控系统，其主要特点是输入存储、数控加工、插补运算以及机床各种控制功能都通过程序来实现。
计算机与其他装置之间可通过接口设备联接，当控制对象或功能改变时，只需改变软件和接口。
CNC系统一般由中央处理存储器和输入输出接口组成，中央处理器又由存储器、运算器、控制器和总线组成。
(3) 伺服系统伺服系统是数控机床的重要组成部分，用以实现数控机床的进给位置伺服控制和主轴转速(或位置)伺服控制。

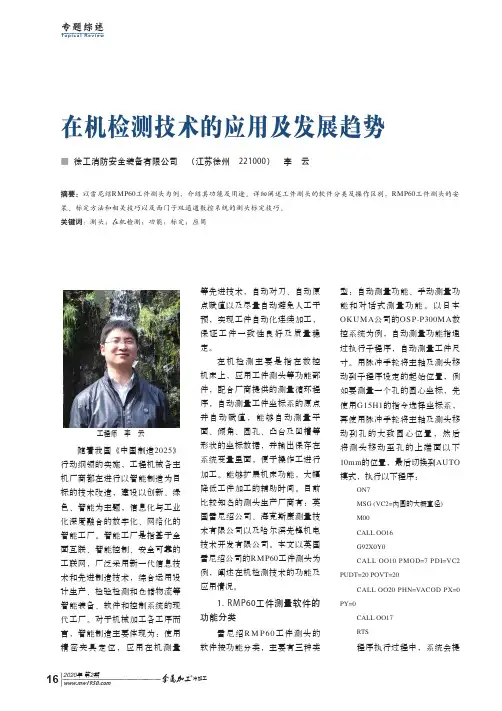

在机检测技术的应用及发展趋势■■徐工消防安全装备有限公司 （江苏徐州 221000） 李 云摘要：以雷尼绍RMP60工件测头为例，介绍其功能及用途。
