电线电缆基本知识..

电线电缆基础知识讲解电线电缆是电力传输和信息传输的重要组成部分，广泛应用于家庭、工业和公共领域。

了解电线电缆的基础知识对于正确选择和使用电线电缆至关重要。

本文将介绍电线电缆的分类、结构、常见用途以及注意事项。

一、电线电缆的分类根据用途和电性能，电线电缆可以分为多种类型。

以下是常见的几种电线电缆的分类：1. 低压电线电缆：用于低压电力传输，如家庭电线、插座线等。

2. 高压电线电缆：主要用于输送高压电力，如变电站、电网输电线路等。

3. 通信电线电缆：用于传输信号和数据，如电话线、网络线等。

4. 控制电线电缆：用于电气控制系统，如工业自动化控制电缆等。

5. 特种电线电缆：具有特殊的阻燃、耐高温或防爆性能，如防火电缆、耐高温电缆等。

二、电线电缆的结构电线电缆一般由导体、绝缘层、护套和填充物等组成。

以下是电线电缆常见的结构：1. 导体：通常采用铜或铝制成，用于传输电流。

2. 绝缘层：用于隔离导体和外部接触，常见的绝缘材料有聚乙烯、聚氯乙烯等。

3. 护套：用于保护电缆免受机械损伤和外界环境的影响，常见的护套材料有聚氯乙烯、聚乙烯等。

4. 填充物：用于填充电缆内部空隙，增加电缆的柔软性和保护性能。

三、电线电缆的常见用途电线电缆在各个领域都有广泛的应用。

以下是电线电缆的常见用途：1. 家庭用电：用于供电、灯具连接等。

2. 工业用电：用于工业生产设备、仪器仪表等。

3. 建筑工程：用于建筑物内部电力分配和照明。

4. 通信网络：用于电话、宽带和网络传输等。

5. 交通运输：用于车辆的点火、音响等。

四、电线电缆的注意事项选择和使用电线电缆时，需要注意以下几点：1. 规格与标准：根据实际需求选择合适的电线电缆规格，并确保符合国家标准。

2. 安装环境：根据使用环境选择电线电缆的额定电压、耐火性能和耐老化性能等。

3. 电缆损耗：电线电缆会存在一定的线路损耗，需根据用途合理计算和补偿。

4. 定期检测：定期检查电线电缆的绝缘性能和外观，及时更换老化或损坏的电缆。

（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电线电缆的基本知识一、常用的导电材料——铜和铝用做导电材料的金属，具备的条件：高的导电性、足够的机械强度、不易氧化和腐蚀、容易加工和焊接、资源丰富价格便宜。

铜和铝基本上符合上述条件，所以是常用的导电材料。

（一）铜的性能铜的导电性能好，在常温下有足够的机械强度，具有良好的延展性，便于加工、化学性能稳定、不易氧化和腐蚀、易焊接等优点，得以广泛的应用。

（二）铝的性能铝的导电性稍次于铜、机械强度比铜低，但是铝的资源比铜丰富所以价格便宜，并得到广泛的使用。

铝作为导电材料唯一的不足之处就是焊接工艺比较复杂、耐腐蚀性比铜差。

铜的长期使用温度不得超过110℃，短期工作温度不得超过250℃，铝的长期使工作温度不的超过90℃，短期工作温度不得超过120℃.二、电线电缆的分类电线电缆的主要用途：电能传输、电气通讯、绕制电机、电器绕组等。

电线电缆的种类，按照性能、结构和使用特点分为五大类（1）裸导线及裸导体制品（如导线、铜排、接线端子等）（2）电磁线（变压器、电机的绕组，接触器的线圈）（3）电气装备用电线电缆（电气设备与电源、配电柜的控制回路）（4）电力电缆（我们日常生产抽油井上电、变电所出口电缆等）（5）通讯电线电缆（常见的通讯电缆）常用的符合含义：T：表示铜材料（有时省略）L：表示铝材料，在材料后面标有子母R：表示软，当标有Y：表示硬三、常用裸导线的规格型号（一）裸导线常用符合的含义：LJ—35，LJ—50，LJ—70的含义常用符合的含义：LGJ—35，LGJ—50，LGJ—70的含义还有一些导线的符合我们做一些介绍：LGJQ,LGJJ,含义是轻型和重型钢芯铝绞线。

(二)裸导线的架设裸导线主要用于架空线路的电能传输，我们的10KV线路在裸导线的架设时应从以下几个方面考虑1、安全载流量2、机械强度3、以后的线路负荷变动情况4、经济性能综合考虑选取的导线是否符合要求。

这只是在一般的情况下使用，当有大型的电能传输线路架设时，会有专门的设计部门给出要使用的材料。

电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。

广义上的电线电缆都简称为电缆。

狭义的电缆是指绝缘电缆。

二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。

2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。

3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。

三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。

从整体来看主要分为以下几个方面。

1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。

3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。

4.传输特性：指高频传输特性、抗干扰特性。

5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。

6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。

7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。

8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。

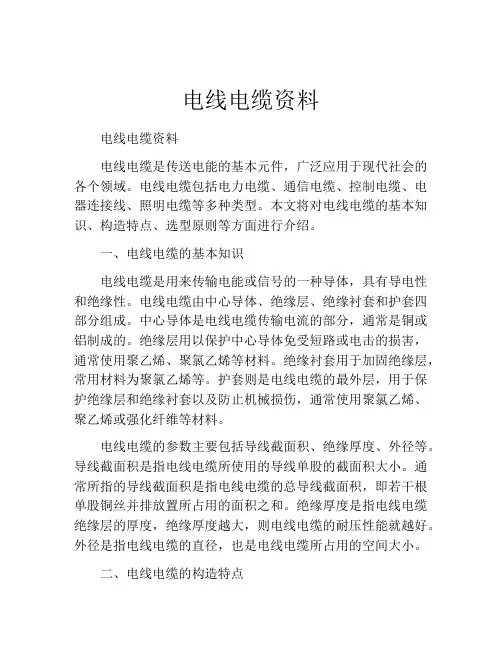

电线电缆资料电线电缆资料电线电缆是传送电能的基本元件，广泛应用于现代社会的各个领域。

电线电缆包括电力电缆、通信电缆、控制电缆、电器连接线、照明电缆等多种类型。

本文将对电线电缆的基本知识、构造特点、选型原则等方面进行介绍。

一、电线电缆的基本知识电线电缆是用来传输电能或信号的一种导体，具有导电性和绝缘性。

电线电缆由中心导体、绝缘层、绝缘衬套和护套四部分组成。

中心导体是电线电缆传输电流的部分，通常是铜或铝制成的。

绝缘层用以保护中心导体免受短路或电击的损害，通常使用聚乙烯、聚氯乙烯等材料。

绝缘衬套用于加固绝缘层，常用材料为聚氯乙烯等。

护套则是电线电缆的最外层，用于保护绝缘层和绝缘衬套以及防止机械损伤，通常使用聚氯乙烯、聚乙烯或强化纤维等材料。

电线电缆的参数主要包括导线截面积、绝缘厚度、外径等。

导线截面积是指电线电缆所使用的导线单股的截面积大小。

通常所指的导线截面积是指电线电缆的总导线截面积，即若干根单股铜丝并排放置所占用的面积之和。

绝缘厚度是指电线电缆绝缘层的厚度，绝缘厚度越大，则电线电缆的耐压性能就越好。

外径是指电线电缆的直径，也是电线电缆所占用的空间大小。

二、电线电缆的构造特点电线电缆的构造特点包括导线质量、绝缘材料、结构形式等方面。

1、导线质量：导线的质量是电线电缆使用性能的重要因素之一。

铜和铝是电线电缆主要的导体材料，铜导线导电性能好，质地坚实，耐腐蚀，但价格相对更加昂贵。

铝导线在成本上更具竞争力，但导电性差，需要增加导线截面积以满足电力传输的需求。

2、绝缘材料：绝缘材料的种类和质量直接影响电线电缆的质量和价格。

聚乙烯、聚氯乙烯是电线电缆绝缘材料中应用最广泛的两种。

聚乙烯具有良好的电性能和机械性能，但耐热性较差。

聚氯乙烯具有良好的耐化学腐蚀性、耐久性和良好的耐热性，是通用的绝缘材料。

3、结构形式：电线电缆的结构形式分单芯电缆和多芯电缆两种；单芯电缆由单个导体和绝缘层、衬套、护套构成，多芯电缆由多根单芯电缆组合而成。

电线电缆基本知识电线电缆定义:用以传输电(磁)能、信息和实现电磁能转换的线材产品。

按用途分类:分为两大类:一、电力电缆:在电力系统中作传输或分配电能的通道。

可分为:1.裸电线: 一般用在高压输电线路,采用钢芯铝绞线。

2.电磁线: 用作变压器、电机绕组等电磁能量转换。

一般指漆包线,大型电机和变压器绕组用线,有时采用纤维或薄膜绕包绝缘。

3.电气装备用电线电缆:(1)仪器和设备连接用电缆;(2)设备内部连接用电线电缆;(3)家用电器电源线;(4)低压配电电缆;(5)自控温加热电缆;(6)特种电线电缆. 主要指耐高温、防火、核电站等用的电线电缆。

4.电力电缆: 一般指大容量,带有绝缘体、铠装、护套的固定敷设用电缆;电压范围: 1KV～500KV. 种类繁多。

二、通信控制电缆: 传输语音、图像、数据、控制信号等弱电信号的电线电缆。

1.通信电缆:(1)市内电话电缆;(2)长途电话电缆;(3)海底通信电缆;(4)通信光纤;(5)同轴电缆;(6)射频电缆等.2.信号电缆:(1)计算机间,计算机与外围设备间通信用电缆. 如:USB线, IEEE1394线, LANCABLE(即5类缆,6类缆,7类缆等), UL2919, UL2464, VDE线, HDMI线等。

(2)视频、音频设备间、测试设备间信号传输用电缆。

如：音响线，小型同轴电缆等。

3.控制电缆：一般用来传输控制信号。

如电梯电缆，野外，船用，车辆，航空，采矿，采油等专用电缆。

电线电缆基本结构：下面是一个电线电缆模型：1.导体：导体是电线电缆的核心部分，主要依靠其传输电（磁）能和信息。

导体材料一般是金属材料，如铜、铁、铝、银等金属材，也有非金属材料如碳，还有一些超导体也是用非金属材料合成的。

导体在结构上有实心及绞线两种，而其成份方面有纯金属、合金、镀层及漆包线等。

在设计过程中，对于不同的线材选用这些导体材料时，基于下面几个方面：（1）线材的使用场所及后工序加工方式。
