anycasting前处理anyPRE资料讲解
- 格式：ppt
- 大小：1.39 MB
- 文档页数：45
下载文档原格式
合集下载
anycasting基本入门操作
算法 点击“Add”弹出以下窗口
Title
参数名称
A,B 加入到组合参数的基础参数 a,b A,B的指数
c
被用于显示分辨率的组合参数指数
最大校正因子 最小校正因子
Maximum Correcting Factor Minimum Correction Factor
可以编辑已存在的参数。其设置语法和“Add”的功能一样。如果你选择的 是Niyama模型和Feeding Efficiency模型，语法如下：
观察剖面
1、一般工具及标题栏 使用鼠标的基本方法： 旋转 点击鼠标左键并拖动 移动 点击鼠标中键并拖动或按Ctrl+鼠标左键并拖动 放大/放小 用鼠标滚轮或按Shift+鼠标左键并拖动
激活剖面后，移动鼠标指针到 面域，面域将变成黄色，选择 面域，按住鼠标左键不放，移 动剖面到适当的位置
播放工具栏
Critical Volume Fraction（临界体积分数）
在屏幕上标准显示每个网格参数值。如果体积分数 超过临界值时，概率参数值显示在屏幕上显示。默
认值设置为0.5 ，并可能改变在0和1之间。
Direct Proportion（正比） Inverse Proportion（反比） 在选择参数和缺陷概率间的有直接的正比例 关系的值 在选择参数和缺陷概率间的有直接的反比例 关系的值 Open Saved Result（打开保存的结果） 在计算以前阅读保存的文件(*.prd)
作为一个能概括铸造成型中熔体，模具和其他材料性能
的数据库管理程序，anyDBASE主要分为常规数据库和 用户数据库。常规数据库提供了具有国际标准的常用材 料性能，而用户数据库使用户能保存和管理修改或附加 的数据。用户能简单的选择感兴趣的材料而不需要输入 几百种不同的材料性能。另外，他还提供每种材料的传 热系数，提高了程序的方便性。
anycasting教程anyPOST的基本操作
1.2.6 anyPOST的基本操作anyPOST处理由anySOLVER创建的仿真结果，通过执行*.rlt类型文件（文件包含默认设置信息）开始工作。
在开始运行前从结果文件夹（current folder/Project Name_Res）中选择*.rlt类型文件。
依据*.rlt文件的内容信息，anyPOST显示出所有可用文件，包括提供查看基础结果的功能，如填充时间，凝固时间，轮廓（温度、压力、速度）、速度的二维和三维向量以及创建基于传感结果的曲线图。
各种凝固缺陷也可以通过结果组合功能用二维和三维的方式检查。
1、一般工具及标题栏使用鼠标的基本方法：旋转点击鼠标左键并拖动移动点击鼠标中键并拖动或按Ctrl+鼠标左键并拖动放大/放小用鼠标滚轮或按Shift+鼠标左键并拖动观察剖面播放工具栏1.2.6—3 播放工具栏Play 不断显示结果在屏幕上（动画）Stop 停止播放当前点Rewind 从目前的指向最小值Forward 从目前的指向最大值Previous Step 移至前点Next Step 移动到下一个点Loop 从最小到最大点不断重放Options 设置播放功能选项 ① 现在的位置滑块之间的最大值和最小值 ② 本点③ 本点的百分比之间的最大值和最小值 2、观察结果 1）最终结果分析另一方面，也可以在进程结果类2）简单收缩分析1.2.6—6简单收缩分析下拉菜单 3）其它分析1.2.6—7 高级铸件分析子菜单1.2.6—8 微观结构预测子菜单注：本软件的力学性能部分没有被破解。
（1）组合缺陷参数设置组合缺陷参数，这是由一种参数或两种基础参数制成。
点击图1.2.6—7 高级铸件分析子菜单中的“组合缺陷参数”，显示如下界面：1.2.6—9 设置组合缺陷参数界面Select 在给出的模型列表中点击一个再点击“Select”按钮，组合参数将以图形显示出来。
Niyama模型和Feeding Efficiency模型被作为弃权假定。
anycasting基本操作教学内容
作为AnyCasting的求解器，anySLOVER能够根据设定 计算流场和温度场。铸造成型模拟包括计算熔体充型过 程的流动分析和熔体凝固过程的传热/凝固分析。只有 在两个分析都准确的前提下才能正确预测可能造成缺陷 的区域。
作为AnyCasting的后处理器，anyPOST通过读取 anySOLVER中生成的网格数据和结果文件在屏幕上输 出图形结果。使用anyPOST，可以用二维和三维观察 充型时间，凝固时间，等高线（温度、压力、速率）和 速度向量；也可以用传感器的计算结果来创建曲线图。 这个程序具备动画功能，使用户把计算结果编辑成播放 文件，通过卓越的结果合并功能来观察各种二维或三维 的凝固缺陷。另外，相关资料可以保存成新的文件用来 将来的复试。
仪器→求解条件)。
从UG中导出STL文件的步骤： 文件→导出→STL→快速成形→确定→设置文件存放的位置、文件 名称和文件格式→确定→选择实体→OK。 需要注意的是：铸件、浇注系统和冒口要分别导出。
重点在于划分网格，设置浇口条件，设置热交换条 件等；难点在于划分可变（非均匀）网格。
当没有导入铸型或模具时启 用该选项（常用选项）。
6）设置仪器 这里常用的选项是浇口杯，其他的选项可以不用设置， 在浇口杯选项中可以通过设置“熔体—温度”调整浇注温 度。
设置浇 ห้องสมุดไป่ตู้温度
常用选项
7）求解条件 求解方法、结束/输出条件一般可以保持默认，保存设置 以后就可以运行求解。
8）求解运算 运行求解调用anysolver开始仿真计算。 在 Launching Conditions 中点击Run，下面的 anySOLVER窗口将运行。点击激活的Start 键，模拟开始。 如下图所示：
任务设定
常用选项
anycasting基本操作
收缩的因素是不一样的，所以，预测参数也要根据情况不同的应用。
（2）概率缺陷参数 这个模型从基础或组合参数中统计地估计参数。用这些，容易观察到 收缩关联的危险区域。
Defect Parameter（缺陷参数） 参数用于计算缺陷概率，可以选择所有的基 本参数和综合参数 Defect Potential（潜在缺陷） 体积分数的缺陷
① 现在的位置滑块之间的最大值和最小值
② 本点
③ 本点的百分比之间的最大值和最小值
2、观察结果 1）最终结果分析
注：点击过程数据，将显示下图 所示的过程数据下拉菜单，点击 菜单中的选项，然后点击播放键， 可以观察动画显示，对比旁边的 色标观看分析。
可以连续观察充型时间。在充型 过程中运用到反向轮廓时只可以 连续观察未填充区域。

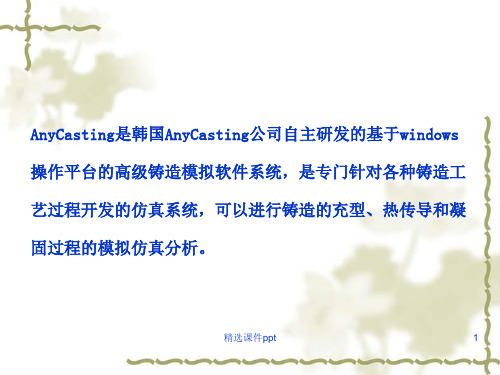

造，金属型铸造、熔模铸造、高压铸造、低压铸造、挤压 铸造、真空压铸、半固态金属铸造、离心铸造、连续铸造、
电渣熔铸等）的模拟分析。借助AnyCasting，可以准确
预测浇不足、气孔、缩孔缩松、冷隔、夹渣、变形等缺陷； 指导浇冒口、冷却系统设计和模具设计；优化铸造过程工 艺参数；减少产品试模次数，降低铸造成本；提高产品质 量和市场竞争力。
从UG中导出STL文件的步骤： 文件→导出→STL→快速成形→确定→设置文件存放的位置、文件 名称和文件格式→确定→选择实体→OK。 需要注意的是：铸件、浇注系统和冒口要分别导出。
重点在于划分网格，设置浇口条件，设置热交换条 件等；难点在于划分可变（非均匀）网格。
当没有导入铸型或模具时启 用该选项（常用选项）。
ANYPRE
ANYDBASE ANYCASTING
ANYMESH
ANYPOST
ANYSOLVER
作为AnyCasting的前处理程序，anyPRE可以实现CAD模
anycasting基本入门操作
15
精选课件ppt
16
当没有导入铸型或模具时启 用该选项（常用选项）。
精选课件ppt
熔模铸造时模 壳厚度的设置
导入的文件中有模型，实 体设置的时候定义了模型 的情况下启用该选项。
17
精选课件ppt
18
精选课件ppt
进行对称设置时，更改 比率（一般不推荐使用）
求解域一般默认即可，如
果设置对称就在比率中输
根据实际情况选对重力方向。
5）可选模块
可选模块的选择依据是看该模块是否出现在仿真的过程中
以及仿真的需要。
在进行充型过程仿真时可以选择“流体流动模型”、“氧
化夹渣模型”，凝固过程仿真可以选择“收缩模型”、“微
观组织模型”、“偏析模型”，当仿真的类型包括充型和凝
固时，可以同时激活以上几种类型。当进行压铸仿真时，可
各样的结果文件都根据仿真内容被创建。
2）输入文件
prp文件：在anyPRE中被选定的仿真内容或方法将被保存。
anySOLVER读取这个文件，并进行仿真。
msh文件：此文件创建于anyPRE并包括网格。 anySOLVER自动
找到必要的网格文件。不必单独选择网格文件。
精选课件ppt
45
3）输出文件 anySOLVER根据您所设计的仿真内容创造各种结果文件。仿 真结果文件可以大致分为在所有情况下创建的文件，有关液 体流动的文件，和那些关于凝固的文件。下面的文件被保存 在“prp file name_Res”文件夹。 4）共同文件 inf文件：计算过程中的信息会被保存为文本。您可以找到 目前正在计算的文件。 mid文件：重新启动的仿真结果包含于本文件。 rlt文件：anyPOST的基本数据都在此文件中。对于查看在 anyPOST 的结果是至关重要的。 acr文件：该文件保存了以便查看anyPOST的程序结果的结果。 acf文件：此文件保存能查精看选课an件yppPtOST的最终结果的结果。 46
《教学分析》-anycasting基本操作
操作流程： CAD建模→anyPRE条件参数设置 →anySOLVER计算→anyPOST结果观看分析
anyPRE基→(设置实体格式
→设置铸型→设置求解域→划分网格→任务设定→
材料设置→初边条件设置→界面热交换条件设置→
浇口条件设置→重力设置→可选模块的选择→设置
anyMESH能编辑由anyPRE生成的网格文件，可以轻松 的修改网格信息而不改变几何模型。
在AnyCasting的五个模块中，直接使用的是anyPRE、 anySOLVER、anyPOST三个模块，anyDBASE模块在 anyPRE中设置材料属性、热交换系数等时候使用， anyMESH模块在需要修改网格信息才使用。
任务设定
常用选项
仿真条件设置
1）初边条件设置 注意一下浇口杯的初始温度，在这里设置的温度是浇注温度。
2）界面热交换条件设置（要点） 界面热交换系数可以默认设置，也可以根据需要自己设
置，涂层可以不激活，但是如果不激活涂层，在设置界面热 交换系数时必须要考虑涂层对界面热交换系数的影响。
3）浇口设置（要点） 按下空格键，光标变成十字形，再点击浇口就选中了浇口，
作为一个能概括铸造成型中熔体，模具和其他材料性能 的数据库管理程序，anyDBASE主要分为常规数据库和 用户数据库。常规数据库提供了具有国际标准的常用材 料性能，而用户数据库使用户能保存和管理修改或附加 的数据。用户能简单的选择感兴趣的材料而不需要输入 几百种不同的材料性能。另外，他还提供每种材料的传 热系数，提高了程序的方便性。
熔模铸造时模 壳厚度的设置
导入的文件中有模型，实 体设置的时候定义了模型 的情况下启用该选项。
进行对称设置时，更改
比率（一般不推荐使用）
anycasting基本操作学习课件
精
31
4）重力设置
根据实际情况选对重力方向。
5）可选模块
可选模块的选择依据是看该模块是否出现在仿真的过程中
以及仿真的需要。
在进行充型过程仿真时可以选择“流体流动模型”、“氧
化夹渣模型”，凝固过程仿真可以选择“收缩模型”、“微
观组织模型”、“偏析模型”，当仿真的类型包括充型和凝
固时，可以同时激活以上几种类型。当进行压铸仿真时，可
精
4
作为AnyCasting的求解器，anySLOVER能够根据设定 计算流场和温度场。铸造成型模拟包括计算熔体充型过 程的流动分析和熔体凝固过程的传热/凝固分析。只有 在两个分析都准确的前提下才能正确预测可能造成缺陷 的区域。
精
5
作为AnyCasting的后处理器，anyPOST通过读取 anySOLVER中生成的网格数据和结果文件在屏幕上输 出图形结果。使用anyPOST，可以用二维和三维观察 充型时间，凝固时间，等高线（温度、压力、速率）和 速度向量；也可以用传感器的计算结果来创建曲线图。 这个程序具备动画功能，使用户把计算结果编辑成播放 文件，通过卓越的结果合并功能来观察各种二维或三维 的凝固缺陷。另外，相关资料可以保存成新的文件用来 将来的复试。
精
6
作为一个能概括铸造成型中熔体，模具和其他材料性能 的数据库管理程序，anyDBASE主要分为常规数据库和 用户数据库。常规数据库提供了具有国际标准的常用材 料性能，而用户数据库使用户能保存和管理修改或附加 的数据。用户能简单的选择感兴趣的材料而不需要输入 几百种不同的材料性能。另外，他还提供每种材料的传 热系数，提高了程序的方便性。
精
28
2）界面热交换条件设置（要点） 界面热交换系数可以默认设置，也可以根据需要自己设
anycasting基本操作教学提纲
6）设置仪器 这里常用的选项是浇口杯，其他的选项可以不用设置， 在浇口杯选项中可以通过设置“熔体—温度”调整浇注温 度。
设置浇 注温度
常用选项
7）求解条件 求解方法、结束/输出条件一般可以保持默认，保存设置 以后就可以运行求解。
8）求解运算 运行求解调用anysolver开始仿真计算。 在 Launching Conditions 中点击Run，下面的 anySOLVER窗口将运行。点击激活的Start 键，模拟开始。 如下图所示：
熔模铸造时模 壳厚度的设置
导入的文件中有模型，实 体设置的时候定义了模型 的情况下启用该选项。
进行对称设置时，更改
比率（一般不推荐使用）
求解域一般默认即可，如 果设置对称就在比率中输 入相应的比率，如0.5、 0.25等，一般不做对称 设置，因为anycasting 的求解速度非常快，设置 对称后，在后处理中不能 恢复为完整的铸件，不利 于分析评估。
然后设置浇注温度和速度，在高级选项中可以设置浇口面的大 小。
4）重力设置 根据实际情况选对重力方向。 5）可选模块 可选模块的选择依据是看该模块是否出现在仿真的过程中 以及仿真的需要。 在进行充型过程仿真时可以选择“流体流动模型”、“氧 化夹渣模型”，凝固过程仿真可以选择“收缩模型”、“微 观组织模型”、“偏析模型”，当仿真的类型包括充型和凝 固时，可以同时激活以上几种类型。当进行压铸仿真时，可 以激活压室模型，进行离心铸造仿真时必须激活离心铸造模 型。
anyMESH能编辑由anyPRE生成的网格文件，可以轻松 的修改网格信息而不改变几何模型。
在AnyCasting的五个模块中，直接使用的是anyPRE、 anySOLVER、anyPOST三个模块，anyDBASE模块在 anyPRE中设置材料属性、热交换系数等时候使用， anyMESH模块在需要修改网格信息才使用。
anycasting教程anyPRE的基本操作
anycasting教程anyPRE的基本操作1.2.2 anyPRE的基本操作anyPRE的操作是整个仿真过程中最为重要的，包括两个要点“设置界⾯热交换条件”、“浇⼝设置”。
仿真流程：⽂件→导⼊STL⽂件→设置实体格式→设置铸型→设置求解域→划分⽹格→任务设定→材料设置→初边条件设置→界⾯热交换条件设置→浇⼝条件设置→重⼒设置→可选模块的选择→设置仪器→求解条件。
本节的重点在于划分⽹格，设置浇⼝条件，设置热交换条件等；难点在于划分⾮⼀致⽹格。
1、导⼊STL⽂件1.2.2-1 导⼊⽂件2、设置实体格式CAST ⾦属液充填区域MOLD 铸型INSERTED 型芯ATTACHED 冷铁CHANNEL 通道1.2.2-2 设置实体实体性能：为了建⽴⽹格或输⼊仿真条件，必须给所有实体赋予属性，即确定各个部分在铸造中的名称和作⽤，如浇⼝、浇道、型腔、沙箱等。
1）CAST ⾦属液填满的区域CAVITY 型腔INGATE 浇⼝OVERFLOW 溢流槽POURING_BASIN 浇⼝杯STOPPER 塞⼦FEEDER 冒⼝GATE 内浇⼝Runner 浇道Sleeve 套筒Filter 过滤⽹Stalk 柱、型芯⾻架2）MOLD 模具3）INSERTED 型芯4）ATTACHED 冷铁5）CHANNEL 冷却或加热通道3、设置铸型当没有导⼊铸型或模具时启⽤该选项（常⽤选项）。
熔模铸造时模壳厚度的设置导⼊的⽂件中有模型，实体设置的时候定义了mold的情况下启⽤该选项。
1.2.2-3 设置铸型注：浇⼝平⾯，选择浇⼝所在的⾯，壁厚⾃动变成0。
4、设置求解域进⾏对称设置时，更改⽐率（⼀般不推荐使⽤）1.2.2-4 设置求解域求解域⼀般默认即可，如果设置对称就在⽐率中输⼊相应的⽐率，如0.5、0.25等，⼀般不做对称设置，因为anycasting的求解速度⾮常快，设置对称后，在后处理中不能恢复为完整的铸件，不利于分析评估。
ANYCASTING快速入门
强大的数据库系统
常规数据库
包含世界上所有的合金标准
黑色金属 标准. : JIS KS ASTM AISI DIN BS ANFOR UNI SIS 铸钢, 铸铁 有色金属 Spec. : AA ASTM JIS KS UNS SAE ISO DIN 铝合金,镁合金, 铜合金, 锌合金 非金属l : 各种型砂, 陶瓷 功能材料 :
上海东方路818号众城大厦1508室 电话： 021-58205816 58206196 传真：021-58206386
AnyCasting 深圳办事处
马洪亮 项目工程师
深圳市宝安区龙华镇东环二路城市明珠13栋B座19D室 电话： 0755-29575304 传真：0755-29575304
8、选择模具的预热温度
9、可选择模拟预测的内容，如观察氧化夹渣，观察收缩， 观察循环铸造等等
10、输入压铸的工艺参数，如低速区长度、速度，高速区长 度、速度等等
11、冷却水管（冷却/加热油管）的设置，包括水量，开关时 间等信息
12、结果文件的输出
AnyCasting 联系方式
AnyCasting Co., Ltd.
▶ AnyPRE
将铸造型腔的三维几何图形导入，例如高压压铸中：铸件、流道、渣包的三维几何图 形导入，作为模拟的对象。选择铸件铸型（模具）材质、铸造初始条件、铸造工艺类 型asting具有非常强大的数据库，例如：在其中选出压铸件采用合金及模具钢的 材质，材料热物性参数的准确性直接影响到模拟结果的准确性。
1、流动充型的时间及过程； 2、气体包卷的部位； 3、充型过程中的温度场，速度场，压力场； 4、氧化夹渣物的形成及残留部位； 5、凝固的时间及过程； 6、孤立液相区的位置； 7、收缩缺陷预测； 8、模具温度变化； 9、感应器功能等局部细节的测试及显示功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
anyPRE
——anyCasting 前处理器
网格生成与模拟条件设置
要点
• 什么是 anyPRE • 图形化用户界面 • 视图 及 主菜单结构 • 建立 及 修改实体 • 网格生成 • 模拟条件设置 • 其它功能
什么是 anyPRE
• AnyCasting的前处理器
– 生成网格和设置铸造模拟条件的工具 – 基于 MS-Windows – 面向铸造工艺过程开发 – 不需要对铸造模拟有专业知识就可以运行本程序
– 充型分析包括 : 假设型腔为空气 (中空的) – 仅热、凝固分析 :
假设型腔为熔体的浇铸温度 (已充满)
– 边值条件
▪ 每个平面与外界的热交换条件 (± X, ± Y, ± Z)
▪ 正常 (默认值)
