复印机维修简明学习教程

SHARP 复印机维修技术经验夏普复印机所有维修模式进入方法：AR-158X/158S/158/158F数码复印机：用户模式的进入方法：持续按住浓度中的淡键5秒钟，用数字键输入功能号，按开始键。

选择设定代码，复印数量显示窗口显示“—”，持续按住浓度中的淡键退出用户模式。

维修模式进入方法：（C）键→曝光方式选择键→（C）键→曝光方式选择键，进入主代码和子代码→功能项选择→执行调整模拟代码输入调整值，按（C）键中止操作，返回到上一层，（CA）退出维修模式状态。

AR-1363N/201N206N/1818/1820数码复印机：用户模式的进入方法：持续按住浓度中的淡键5秒钟，直到倍率显示窗口显示“—”，用数字输入程序代码，按“开始”键进入，续按住浓度中的淡键完成设置，机器显示回到复印机数量显示。

维修模式进入方法：（C）键→（插入）键→（0）键→（插入）键→主代码→(开始)键→子代码→（开始）键，按（插入）键可以进入模式代码切换，按（CA）键退出维修模式状态。

AR-2616/2718/2818/2820/M160/M205/M209数码复印机：用户模式的进入方法：持续按住浓度中的淡键5秒钟，直到倍率显示窗口显示“—”，用数字输入程序代码，按“开始”键进入，续按住浓度中的淡键完成设置，机器显示回到复印机数量显示。

维修模式的进入方法：（#）键→（插入）键→（C）键→（插入）键→主代码→(开始)键→子代码→（开始）键，按（插入）键可以进入模式代码切换，按（CA）键退出维修模式状态。

AR-236/255/275/276数码复印机：用户模式的进入方法：按[用户设定]键，进入【管理在程序】，输入5位管理者代码（初始值为00000），选择想要的目录进行设定，按（CA）键退出用户模式。

维修模式的进入方法：（#/P）键→（*）键→（C）键→（*）键进入主代码按[用户设定]键可以进行模拟代码的切换，按【CA】键退出维修模式状态。

复印机常见故障与维修方法一、复印机常见故障序号故障现象解决方法1 纸张卡纸或多张进纸将打印机电源关闭，打开胶卷门，轻轻拉出卡纸后，关闭胶卷门，重新开机即可。

2 印迹不清晰或模糊检查碳粉盒是否有碳粉溢出，清洁或更换碳粉盒。

3 纸张堆积清理进纸通道和纸张输出槽，确保纸张通畅。

4 红灯或故障灯闪烁查看打印机显示屏上的故障代码，并按照说明书进行处理。

5 纸张漏印或漏印检查纸张是否放置正确，调整纸盒的位置并重新装入纸张。

6 打印速度慢检查打印机设置和计算机连接，调整打印机设置和打印队列。

7 打印机不响应检查打印机电源和连接线，重启打印机和计算机。

8 多功能不全检查是否有多功能设置错误，重置多功能设置并重新使用。

二、复印机维修方法1. 纸张卡纸或多张进纸- 当纸张卡纸或多张进纸时，可将打印机电源关闭，打开胶卷门，轻轻拉出卡纸后，关闭胶卷门，重新开机即可。

2. 印迹不清晰或模糊- 当印迹不清晰或模糊时，可检查碳粉盒是否有碳粉溢出，清洁或更换碳粉盒。

3. 纸张堆积- 如果出现纸张堆积问题，可清理进纸通道和纸张输出槽，确保纸张通畅。

4. 红灯或故障灯闪烁- 当红灯或故障灯闪烁时，可查看打印机显示屏上的故障代码，并按照说明书进行处理。

5. 纸张漏印或漏印- 若出现纸张漏印或漏印的情况，可检查纸张是否放置正确，调整纸盒的位置并重新装入纸张。

6. 打印速度慢- 当打印速度慢时，可检查打印机设置和计算机连接，调整打印机设置和打印队列。

7. 打印机不响应- 如果打印机不响应，可检查打印机电源和连接线，重启打印机和计算机。

8. 多功能不全- 当多功能不全时，可检查是否有多功能设置错误，重置多功能设置并重新使用。

复印机在使用过程中常常会遇到各种故障，但只要按照提供的维修方法进行处理，大部分故障都可以得到解决。

在维修过程中要注意安全，避免损坏复印机零部件。

希望以上内容能够帮助大家更好地维护和保养复印机，确保其正常工作。

在我们日常工作和生活中，复印机无疑是一项非常重要的办公设备。

第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

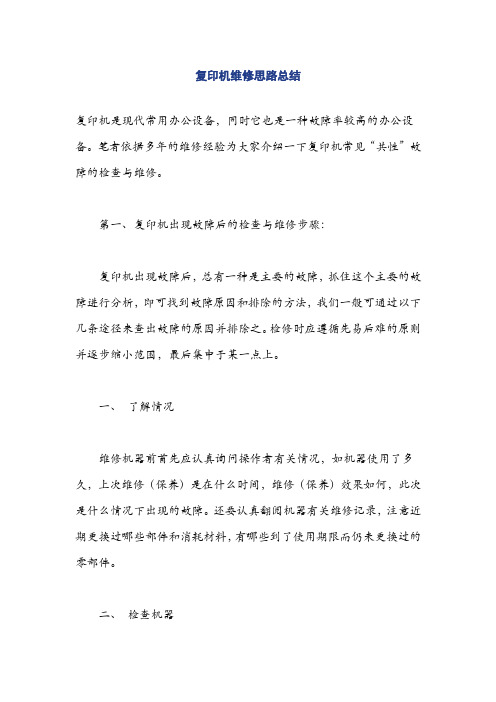

复印机维修思路总结复印机是现代常用办公设备，同时它也是一种故障率较高的办公设备。

笔者依据多年的维修经验为大家介绍一下复印机常见“共性”故障的检查与维修。

第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0 ~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

东芝复印机内部维修全部详解东芝复印机在国内具有良好的口碑，不仅因为东芝复印机具有较好的产品质量，而且产品类型全面，能够适合不同用户的需求。

不过对于复印机这类产品而言，过硬的产品质量只能捉供性能保证，如果需要长期稳定的使用，还需要使用者具有•定的维护和维修知识，这也就是我们平常所说的售后问题。

快速处理售后问题的关键在于掌握过皱的维护好维修知识，于是，笔者为人家整埋了东芝内部维修资料的宝典，能够让您事半功倍，快速步入高级维护者的行列。

东芝复印机维修代码解析同时按0和1键打开电源而板指示灯全部点亮，按清除/停止键解除。

同时按0和2键打开电源机器进入老化方式，显示AG,同时按09键解除，同时按0 3或04键打开电源机器进入输入/输出检査方式，显示CH,输入不同的代码可以启动不同的部件，例如03-33暴光灯检査。

同时按0和6键打开电源强制启动《定影器不加热J :同时按0和7键打开电源自动进稿器老化方式，显示AG,按09退出，按03/04键同时打开电源，进入输入/输出检査状态显示CH,退出同时按09键。

1主电机ON 11 OFF2供纸辘离介器ON 12 OFF3定位辘离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇0X 17 OFF10总计数器按P键20扫描电机按P键移幼50%再按P键200%21镜头电机按P键移动50%在按P键200%22反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32分离输出按P键ON再按P键OFF34 预转印偏圧按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离介器按P键ON再按P键OFF44下纸盒供纸离介器按P键ON再按P键OFF以上是捡测代码，一般只使用03/04 05 08.老化方式机器空运转。

1、更换载体同时按05,打开电源开关.Ifri板显示AJ,键入调整模式N按复印键显示当前值，进行（自动）调整，键入修改值，按插入键将修改值存入内存，按3+4复印。

以前的朋友发给我的，有需要可以下。

顺便问一下，三星的一体机更换排线要多少钱？第—、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排解的方法，我们一般可通过以下几条途径来查出故障的原因并排解之。

检修时应遵循先易后难的原则并逐渐缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修〔保养〕是在什么时间，维修〔保养〕效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便依据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、打算工具在对机器进行检查的根底上，一般可对故障现象有个大致的了解，即可了解维修时需要哪些常用的专用工具，打算好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有色彩液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比拟常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以〞U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应马上停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性〞故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差异，这里仅对共性的、一般常见的故障及其成因和排解方法加以介绍。

复印机常见故障维修处理方法大全复印机是办公室中常见的设备之一，但由于使用频率高，经常会遇到一些常见的故障。

本文将介绍一些常见的复印机故障并提供相应的维修处理方法。

1.纸张堵塞纸张堵塞是复印机中最常见的故障之一、处理方法如下：-先打开复印机的前门，检查堵塞的位置。

如果纸张堵在进纸通道，可以用手轻轻拽出来。

如果纸张堵在进纸器的内部，则需打开后门进行清理。

-在拔出纸张之前，需要先关闭复印机电源，以确保安全。

-清理堵塞之后，再次关闭门，重新启动复印机。

2.打印模糊打印模糊可能是由于墨盒干燥或墨水不足引起的。

处理方法如下：-首先检查墨盒的墨水是否充足。

如果墨水不足，可以更换墨盒。

-如果墨盒充足，可以尝试进行墨盒清洁。

在打印选项中选择“清洁墨盒”，然后按照屏幕上的提示进行操作。

-如果清洁墨盒后打印效果仍然模糊，可能是墨盒已经过期或损坏，需要更换新的墨盒。

3.打印机无法启动如果复印机无法启动，可以尝试以下方法进行排除故障：-首先检查复印机的电源插头是否插紧，以及电源线是否正常连接。

-如果电源正常连接，可以尝试重新插拔电源线，或者更换一个电源插座。

-如果复印机还是无法启动，可能是电源开关损坏，需要维修或更换开关。

4.复印机卡纸复印机卡纸是经常会遇到的故障之一，处理方法如下：-首先，将复印机的电源关闭，并打开纸盒和纸贴，并检查是否有纸张卡住。

-如果没有找到卡纸的位置，可以尝试将纸贴里的纸张取出，以便更好地检查卡纸的位置。

-使用小夹子或类似的工具轻轻地将卡纸处的纸张取出，注意不要用力过大，以免损坏复印机。

5.复印机印花问题如果复印机在打印时出现印花问题，可以尝试以下方法进行处理：-首先，检查墨盒是否完好，是否安装正确。

如果墨盒受损或未安装好，可以更换或重新安装。

-如果墨盒正常，可以尝试进行墨盒清洁，以保证墨水的正常流动。

-同时，也可以尝试检查复印机的印刷头是否正确调整，以及是否需要进行更换或清理。

综上所述，这是一些常见的复印机故障及其处理方法。

复印机常用维修知识 Document number：BGCG-0857-BTDO-0089-2022复印机常用维修知识第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

复印机常见故障维修处理方法大全第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进展分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原那么并逐步缩小X围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修〔保养〕是在什么时间，维修〔保养〕效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进展全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几X，以便根据其效果进展进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进展检查的根底上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进展检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比拟常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列那么以〞U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进展调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进展检修。

如果是自己修理，那么必须找到与所使用机器型号一样的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性〞故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不一样，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差异，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入 0 CM350/M450P * C P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入插入 CA 插入夏普便携复印机鼓计数清零方法 1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U（主板电池电压低） L（原稿台未回到规定位置） H（热辊定影器故障） F（暴光灯或定影灯温度保险断掉）维修方式：按清除键 -重复键-加法键 -减法键进入 1 解除故障2 读出主计数器内容3 读出总计数器内容4 读出维修计数器内容5 维修计数器复位夏普模拟复印机维修代码维进： C-插入- 0-插入或清除键 -插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按 4 秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转） 2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通） 2-08：ADF 单独装纸动作检查（送纸限位器） 2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于 SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于 SF-S54）5-01：操作面板显示检查（ LED灯全亮 5 秒）5-02：加热灯检查（以 0.5 秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查（放电灯亮 30 秒）5-05：BL 光度检查（消电灯以 5秒间隔亮灭）6-01：输纸系统装纸动作（离合器 / 电磁阀）通断 30 次6-02：给纸电机动作检查（仅 SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示（秒）7-04：预热省略7-06：间歇老化 7-08：预热时间显示8-01：显影偏压输出（30 秒）8-02：主 / 转印充电输出 / 栅极检查（ ME）8-03：主 / 转印充电输出 / 栅极检查（ PE）8-04：主 / 转印充电输出 / 栅极检查（ T / S） 8-07：分离充电器输出（30 秒）9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14：故障消除（除 U2 故障外）15废色粉装满（小人灯闪亮）取消16U2 故障取消17消除 PF故障20-01 保养计数器（小人灯亮）清零21-01 保养周期设定 0=50000张 1=2500 张 2=5000张3=10000张 4=25000 张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000 张21-03 彩色显影器小修设置 0=10000 张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06： DV 计数器显示 22-07：DV 预置计数器显示（载体更换周期）22-08： ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示（显示最近 20个错误代码）24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04： ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整（更换载体后执行）（厂代中 80-2 调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定（ 0 A3计数 3 A4计数）26-06：目的地设定（设为 10）26-07：转鼓灵敏度设定校正复印灯电压（1-3 初始为 2）26-10：AE 原稿浓度设定（1低浓度原稿2正常浓度原稿）26-13：预热方式设定（0 正常 1 主电机转至预热结束）26-20：后缘空白设定（0 有空白 1 无空白）26-29：交流电压调整（ 0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正 +1 光学尘埃校正 +2 鼓磨损校正 +4）44-05：栅极电压较正（显示图介浓度传感器 A/D 输入值）44-06：栅极电压较正强行执行44-07：图像浓度 / 转鼓标记传感器动作试验（F-J中 0 表示鼓标不能检测， 1 表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张 A3 白纸）48-01：前 / 后（垂直）放大倍率调整（ A值调 100% B调200% C调 50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为 245 显示为 A45）51-02：阻力量调整（ A 托盘阻力B 手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整 53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第 4/5 反光镜电机故障L5-04 第 4/5 反光镜电机 MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行 47 时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过 3.81V）H3-00：定影高温故障（定影温达 240 度,热敏电阻输入在0.36V下）H4-00：定影低温故障U1 存储器电池电压底于 2.2V，指令“ 13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU 对位板操作错误检测U4-04 ADU 后端板故障U5-00：ADF通信错误U5-01：A 马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1 纸盒电机错误U6-02：2 纸盒电机错误U6-03：3 纸盒电机错误U6-08：机架 24V 线路出错U6-10：机架送纸电机错误U6-09：机架 LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限 / 下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认 SPF传感器动作2-3 确认 SPF电动机正转方向动人2-4 确认 SPF电动机逆转方向动作2-8 确认 SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认 SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1确认扣作部显示（面板 LED灯全亮秒）5-2确认加热灯亮（定影灯 50 秒间隔亮5 次）5-3 确认复印机灯亮（ 10 秒浓度键改亮度）6- 1 确认进纸电磁阀动作（ 50 秒间隔驱动 20 次）6-10 驱动主盒半圆辊7- 1 预热时间表示有 JAM 老化7- 4 预热省略7- 6 间歇老化有纸7-8 预热时间表示8- 1 复印模式的显影偏压输出8- 2 复印模式的主充电器栅极电压（ High 状态高）输出8- 3 复印模式的主充电器栅极电压（ Low 状态低）输出8- 6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（ High 状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（ Low 状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX 模式的主充电器栅极电压（ High 状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low 状态）以及控制回路的动作确认9- 1 双面器负载（马达）正转测试9- 2 双面器负载（马达）反转测试9- 4 双面器马达的转速调整9- 5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除 U2 以外的故障16 解除 U2 故障20-1 清除保养计数21-1 保养循环的设定（ 0=2500张 1=5000张 2=15000 张3=30000 张 4=150000张 5=999999 张）22-1 保养计数器的显示22-2 保养预置值显示（ SIM20-1设定值）22-3 卡纸储存的显示（最近 30 次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM 类型显示22-14 FLASH ROM 的版本22-15 故障储存器显示（最近 15 次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示 22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（ 30 秒）25-10 确认 LSU多面镜电动机动作（ 30 秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定（0:计数模式 1:投币模式）26-4 本机双面动作设置（0:无双面1:有双面功能）26-5 计数器方式设定（0:双面计数1:单面计数）26-6 发送地设定（5:中国 6:台湾）26-7 直接显示 CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式（0:节粉关闭 1 打开）26-22 语言设定（打印卡面板语言）（0:日语 1:英语⋯⋯）26-30 CE标记对应控制设定（0:CE标记 OFF 1:ON）26-32 风扇旋转状况变化26-36 （0:保养计数到停机1:不停）26-37 （0:载体计数到停机 1:不停）26-38 光鼓超寿命停止设定（ 0停机 1 不停机）26-39 内存容量检测（16:16M 内存 32:32M 内存）26-42 转印时间调整（ R 系列 :1：240MS 3：260MS 9：320MS）（M 系列机子取值 1-99 默认值 50）26-43 上下端空白设置（自动灯表下端 ,手动灯表上端）26-50 黑白转换功能设定（ 0：可转 1：不可转）26-51 复印机暂停功能设定（ 0：不停1：停）26-60 未装载 FAX时，设定 FAX模式键是否有效27-1 设定有元 PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整 OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板 20 度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置（取值 1-99）43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置（0:低速 1:高速）43-13 定影纸张间隙控制（0:禁止 1:允许）44-34 转印电流设定44-40 墨粉补充前转动时间设置（取值 1-99）46-1 复印浓度 300dpi 电平调整46-2 复印曝光 600dpi 浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动 300dpi 等级（文字）46-10 复印浓度等级单独调整手动 600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行 AE设定（取值 0-30）46-31 图像锐度调整（0:黑白校正 2:清晰）46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时 OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时 SPF方式副扫描方向倍率调整49-1 FLASH ROM 程序写入模式1 移动 0.127MM ) 50-1 复印画像位置调整（左右方向，值加减50-5 调整图像先端位置50-6 调整复印模式 SPF／ RSPF原稿图像位置50-10 用纸中心偏移调整（上下方向）50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送 MFP 控制器数据61-1 检测 LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整 SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定 ACR数据67-11 用于设定“ select-in“信号67-14 进行 flash programs写入／比较检测67-17 进行 NVROM的清除67-18 清除 FLASH ROM 的 Network Scanner Application （网络扫描应用软件）用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到 MCU 板的连接、 SIM14清） H3 00 定影部高温故障（温超 240 度、SIM5-2 灯闪时：查接线。
