2009年天津大学《电路(电路基础、网络分析)》考研真题(总分：20.00，做题时间：90分钟)一、计算题(总题数：10，分数：20.00)1.直流电路如附图12—1所示，已知R 1=1Ω，R 2=1Ω，R 3=2Ω，R 4=1Ω，R 5=2Ω，I S=1A，U S=6V，电压控制电压源，电流控制电压源U CS2 =I。
求各独立源供出的功率。
（分数：2.00）__________________________________________________________________________________________ 正确答案：(正确答案：画出电路结构如附图12-2所示。
根据题意，列写节点电压方程，可得：所以：)解析：2.直流电路如附图12-3所示，已知R 1 =4Ω，R 2 =12Ω，R 3 =6Ω，R 4 =2Ω，U S =16V，电流控制电压源U CS =6I。
求R L为多少时可获得最大功率?并求此最大功率P max。
（分数：2.00）__________________________________________________________________________________________ 正确答案：(正确答案：先求解出R L两端的等效电路，然后根据最大功率计算原理求出结果。
当R L两端开路时，画出等效电路如附图12-4(a)所示，开路电压：当R L两端短路时，画出等效电路如附图12—4(b)所示，列写节点电压方程：因此有：当R L=R oc=8Ω时，得到最大功率：)解析：3.电路如附图12—5所示，已知N s为线性含源电阻网络，当R=18Ω时，I 1 =4A，I 2 =1A，I 3 =5A；当R=8Ω时，I 1 =3A，I 2 =2A，I 3 =10A。
求欲使I 1 =0，电阻R应为何值?此时I 2等于多少（分数：2.00）__________________________________________________________________________________________ 正确答案：(正确答案：将N S作戴维南等效，得到如附图12—6所示的等效电路。
天大期末试题一答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i为A.0B.u i/10kΩC.u i/20kΩD.u i/30kΩ （ C ）2．右图所示电路的输出电压为A. )1/(δδ+=iouuB. )1/(δδ+-=iouuC. )1/(δδ-=iouuD. )1/(δδ--=iouu（ D ）3．右图所示电路中的R为电感传感器，当对被测量进行测量时，该电路输出为A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号（ B ）A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（ D ）5．右图所示电路的输入信号u i是代表测量振动幅值的交变信号，该电路可实现A. 负峰值运算B. 正峰值运算C. 峰峰值运算D. 绝对值运算（A ）u iT6．一个10bit逐次逼近A/D转换器，其满量程电压为10V, 若模拟输入电压V1u,i其数字输出量的数值为A. 0001100101B. 0001100110C. 0001000110D. 0001010101 ( B )7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A )8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的ArrayA. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（ D ）9．在PWM功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )txOtOu cu sOt二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。

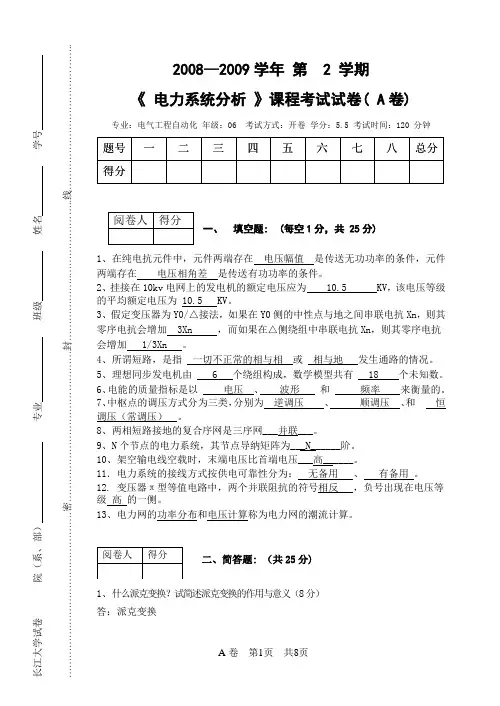

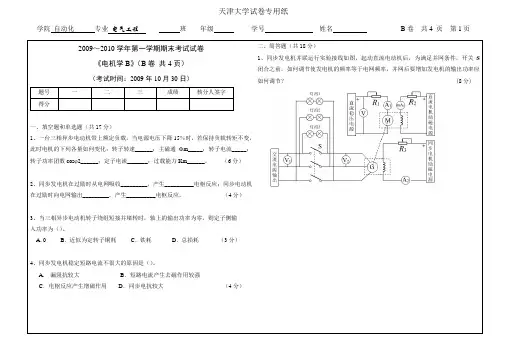

2008—2009学年 第 2 学期 《 电力系统分析 》课程考试试卷( A 卷)专业：电气工程自动化 年级：06 考试方式：开卷 学分：5.5 考试时间：120 分钟一、 填空题: (每空1分，共 25分)1、在纯电抗元件中，元件两端存在 电压幅值 是传送无功功率的条件，元件两端存在 电压相角差 是传送有功功率的条件。
2、挂接在10kv 电网上的发电机的额定电压应为 10.5 KV ，该电压等级的平均额定电压为 10.5 KV 。
3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn ，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn ，则其零序电抗会增加 1/3Xn 。
4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。
5、理想同步发电机由 6 个绕组构成，数学模型共有 18 个未知数。
6、电能的质量指标是以 电压 、 波形 和 频率 来衡量的。
7、中枢点的调压方式分为三类，分别为 逆调压 、 顺调压 、和 恒调压（常调压） 。
8、两相短路接地的复合序网是三序网___并联___。
9、N 个节点的电力系统，其节点导纳矩阵为___N______阶。
10、架空输电线空载时，末端电压比首端电压___高______。
11．电力系统的接线方式按供电可靠性分为： 无备用 、 有备用 。
12. 变压器π型等值电路中，两个并联阻抗的符号相反 ，负号出现在电压等级 高 的一侧。
13、电力网的功率分布和电压计算称为电力网的潮流计算。
二、简答题: （共25分)1、什么派克变换？试简述派克变换的作用与意义（8分） 答：派克变换派克反变换：派克变换是一种线性变换；从物理意义上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。
2、什么叫电力系统频率的二次调整？二次调整可否实现无差调节？（6分） 答：在有功功率负荷曲线里第一种负荷引起的频率变化，将由发电机组的调速器自动进行调整，称为频率的一次调整。

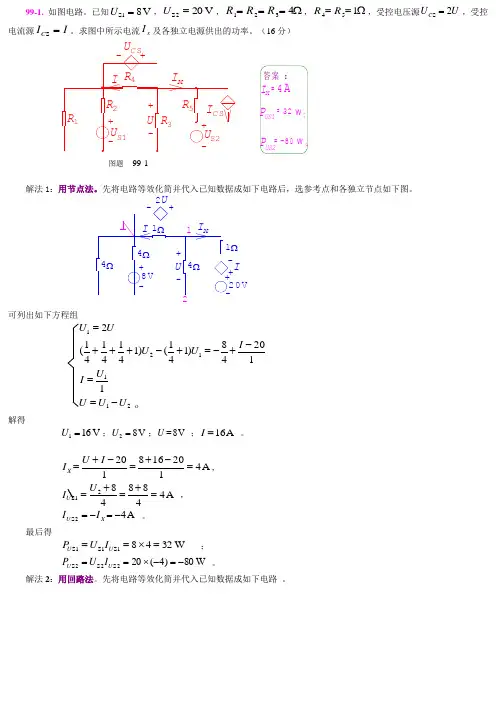

99-1. 如图电路。
已知V 81S =U ，V 202S =U ，Ω===4321R R R ，Ω==154R R ，受控电压源U U C 2S =，受控电流源I I C =S。
求图中所示电流x I 及各独立电源供出的功率。
（16分）U答案：P ;U S 1=32W I x =4AP U S 2=W -80。
图题 99-1解法1：用节点法。
先将电路等效化简并代入已知数据成如下电路后，选参考点和各独立节点如下图。
I 2Ω0V可列出如下方程组211121112048)141()1414141(2U U U U I I U U UU -==-+-=+-+++=解得 V 161=U ；V 82=U ；V 8=U ；A 16=I 。
A 4120168120=-+=-+=I U I X ，A 44884821S =+=+=U I U ，A 42S -=-=X U I I 。
最后得W 32481S 1S 1S =⨯==U U I U P；W 80)4(202S 2S 2S -=-⨯==U U I U P 。
解法2：用回路法。
先将电路等效化简并代入已知数据成如下电路 。
2Ω0V U 2I =由图可知 U U I 212==。
在此图中设3个独立回路电流 1I 、2I 和X I ，可列如下方程组 。
)(4202824484821221X X I I U UU I U U I I I I -=+-=+-=--=-0442038442221221=+--=-=---=-U I I U I U I I I I X X 即解得 A 4=X I ；A 21=I ；A 62=I ；（V 8=U ）。
A 426121S =-=-=I I I U ，A 42S -=-=X U I I 。
最后得 W 32481S 1S 1S =⨯==U U I U P ；W 80)4(202S 2S 2S -=-⨯==U U I U P 。
解法3：用广义节点法。

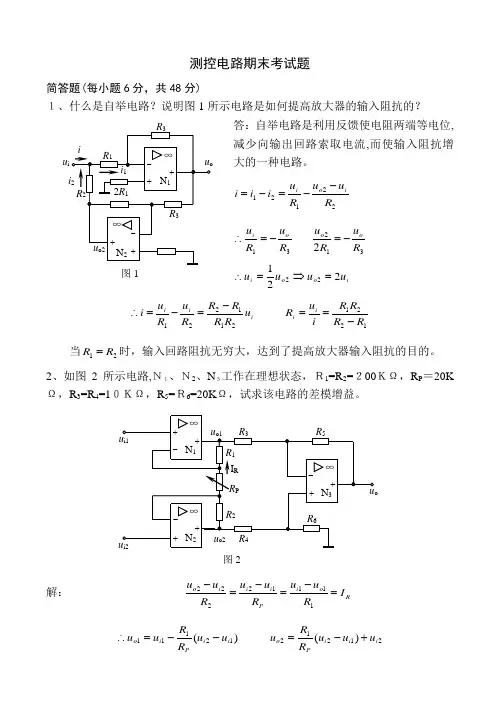

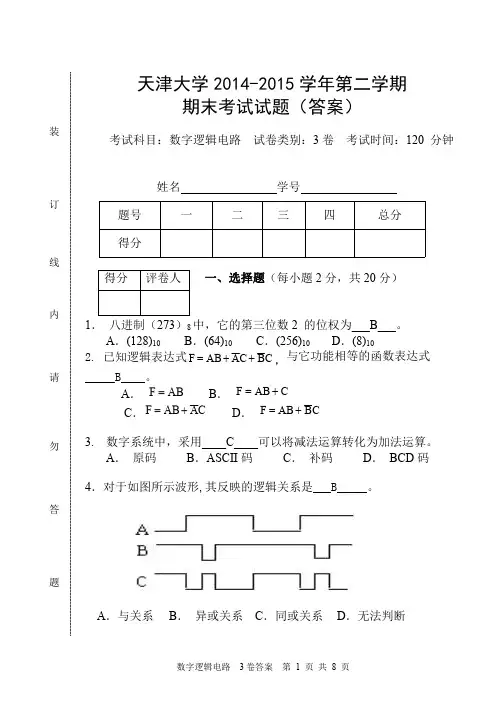

测控电路期末考试题简答题(每小题6分，共48分)１、什么是自举电路？说明图1所示电路是如何提高放大器的输入阻抗的？答：自举电路是利用反馈使电阻两端等电位,减少向输出回路索取电流,而使输入阻抗增大的一种电路。
22121R u u R u i i i io i --=-= 31R u R u o i -=∴3122R u R u o o -=i o o i u u u u 22122=⇒=∴ i i i u R R R R R u R u i 211221-=-=∴ 1221R R R R i u R i i -== 当21R R =时，输入回路阻抗无穷大，达到了提高放大器输入阻抗的目的。
2、如图2所示电路,Ｎ１、Ｎ2、N ３工作在理想状态，Ｒ1=R 2=２00ＫΩ，R P ＝20K Ω，R 3=R 4=1０ＫΩ，R 5=Ｒ6=20K Ω，试求该电路的差模增益。
解：R o i P i i i o I R u u R u u R u u =-=-=-11112222 )(12111i i P i o u u R R u u --=∴ 21212)(i i i Po u u u R Ru +-=u i135316642o o o o u R R R u u R R R u +⋅+-=⋅+531536426R R u R u R R R u R o oo ++=+ 43R R = 65R R =))(1()(1221351235i i Po o o u u R R R R R u u R R u -++=-=∴ 42)2022001(1020)1(213512=⨯+⨯=++=-=∴P i i o d R R R R R u u u k3、什么是隔离放大电路?就一种隔离方式简述其工作原理。
答:隔离放大电路是一种测量用的电路，它的输入,输出,隔离电路之间没有直接的电路耦合，即输入、输出没有公共接地端。
输入信号经放大进入耦合器，使ＬED 导通，通过光电耦合器件(晶体管）转换为电压或电流信号,经放大输出。
