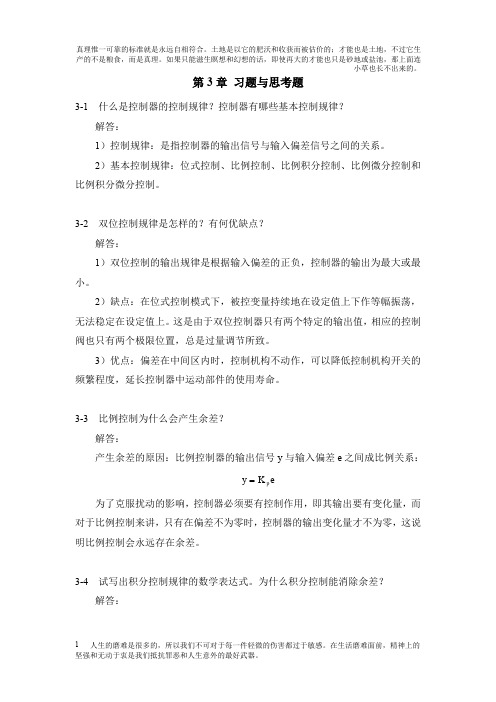

第3章习题与思考题3-1 什么是控制器的控制规律？控制器有哪些基本控制规律？解答：1）控制规律：是指控制器的输出信号与输入偏差信号之间的关系。
2）基本控制规律：位式控制、比例控制、比例积分控制、比例微分控制和比例积分微分控制。
3-2 双位控制规律是怎样的？有何优缺点？解答：1）双位控制的输出规律是根据输入偏差的正负，控制器的输出为最大或最小。
2）缺点：在位式控制模式下，被控变量持续地在设定值上下作等幅振荡，无法稳定在设定值上。
这是由于双位控制器只有两个特定的输出值，相应的控制阀也只有两个极限位置，总是过量调节所致。
3）优点：偏差在中间区内时，控制机构不动作，可以降低控制机构开关的频繁程度，延长控制器中运动部件的使用寿命。
3-3 比例控制为什么会产生余差？解答：产生余差的原因：比例控制器的输出信号y与输入偏差e之间成比例关系：yKep为了克服扰动的影响，控制器必须要有控制作用，即其输出要有变化量，而对于比例控制来讲，只有在偏差不为零时，控制器的输出变化量才不为零，这说明比例控制会永远存在余差。
3-4 试写出积分控制规律的数学表达式。
为什么积分控制能消除余差？解答：1）积分控制作用的输出变化量y 是输入偏差e 的积分：⎰=edt T y 11 2）当有偏差存在时，输出信号将随时间增大（或减小）。
当偏差为零时，输出停止变化，保持在某一值上。
因而积分控制器组成控制系统可以到达无余差。
3-5 什么是积分时间？试述积分时间对控制过程的影响。
解答：1）⎰=edt T y 11 积分时间是控制器消除偏差的调整时间，只要有偏差存在，输出信号将随时间增大（或减小）。
只有当偏差为零时，输出停止变化，保持在某一值上。
2） 在实际的控制器中，常用积分时间Ti 来表示积分作用的强弱，在数值上，T i =1／K i 。
显然，T i 越小，K i 就越大，积分作用就越强，反之亦然。
3-6 某比例积分控制器输入、输出范围均为4～20mA ，若将比例度设为100%、积分时间设为2min 、稳态时输出调为5mA ，某时刻，输入阶跃增加0.2mA ，试问经过5min 后，输出将由5mA 变化为多少？解答： 由比例积分公式：⎪⎪⎭⎫ ⎝⎛+=⎰edt T e P y 111分析： 依题意：%1001==pK p ，即K p =1, T I = 2 min , e ＝＋0.2； 稳态时：y 0＝5mA ，5min 后：mAedt T e P y y )7.05()52.0212.0(151110±=⨯⨯±±⨯+=⎪⎪⎭⎫ ⎝⎛++=⎰ 3-7 比例控制器的比例度对控制过程有什么影响？调整比例度时要注意什么问题？解答：P741）控制器的比例度P 越小，它的放大倍数p K 就越大，它将偏差放大的能力越强，控制力也越强，反之亦然，比例控制作用的强弱通过调整比例度P 实现。
⼯业过程控制考试知识点总结第1章1. 系统动态性能的常⽤单项指标有哪些？这些指标那些分别属于稳定性、准确性和快速性？会计算给定值单位阶跃响应下的性能指标。
P8，9，10解：单项性能指标主要有：衰减⽐n 、超调量与最⼤动态偏差A 、静差C 、调节时间T S 、振荡频率w 、振荡周期T 和峰值时间T P 等。
稳定性：衰减⽐，最⼤动态偏差。
准确性：静差，最⼤动态偏差。
快速性：调节时间，振荡频率。
1y 为第⼀个波峰值，y 3为与1y 相邻的同向波峰值，y （∞）为最终稳态值,X 1为设定值。
n=1y ：y 3；1100%()y y σ=?∞；A=最⾼峰-设定值；C=⼁X 1-y （∞）⼁;T 为相邻两个同向波峰之间的时间间隔。
2. 典型过程控制系统由哪⼏部分构成，并画出典型过程控制系统⽅框图？解：测量变送器、控制器、执⾏器和被控对象.第2章1. 热电偶的中间温度定律及中间导体定律？什么是热电偶冷端补偿？常⽤补偿⽅法的应⽤场合？补偿导线的作⽤？解：中间温度定律：E AB (t ，t o )=E AB (t ，t n )+E AB (t n ，t o )中间导体定律：在热电偶回路中接⼊中间导体后，只要中间导体两端的温度相同，则对热电偶的热电动势没有影响。
接⼊多种导体时亦然。
热电偶冷端补偿：实际应⽤时热电偶冷端温度波动较⼤给测量带来误差，为降低影响，通常⽤补偿导线作为热电偶的连接导线。
补偿导线的作⽤：将热电偶的冷端延长到距热源较远且温度⽐较稳定的地⽅。
常⽤补偿⽅法的应⽤场合：（1）查表法。
只能⽤于临时测温。
（2）仪表零点调整法。
适宜冷端温度稳定的场合。
（3）冰浴法。
⼀般⽤于热电偶的检定。
（4）补偿电桥法。
⼴泛⽤于热电偶变送电路中。
（5）半导体PN结补偿法。
2.常⽤热电偶分度号有那些，每种热电偶主要的优缺点是什么？解：3.什么是基本误差？精度的定义？从经济和实⽤的⾓度选择仪表的精度等级？解：基本误差：基本误差⼜称引⽤误差或相对百分误差，是⼀种简化的相对误差。
工业控制网络技术第三章课后答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March第三章工业控制网络的基本构成1、从网络结构形式简述工业企业网的发展过程？答：首先从“分层递阶式”向“分布化”、“扁平化”发展，其次将进一步向“网络化”和“动态重构化”的方向发展。
2、简述工业企业网的功能体系结构。
答：在功能上，工业企业网的结构分为信息网络和控制网络上下两层。
信息网络位于工业企业网的上层，是企业数据共享和传输的载体。
控制网络位于下层，与信息网络紧密联系集成在一起，服从信息网络的操作，同时又具有独立性和完整性。
3、简述工业控制网络与工业企业网之间的关系。
答：工业企业网络一般包括处理企业管理与决策信息网络和处理现场实时测控信息的工业控制网络两部分。
工业控制网络作为工业企业网络的重要组成部分，多于企业的生产具有重要作用，是现代化工业企业发展的必然趋势。
4、工业企业网的典型应用有哪些？简述它们的主要应用领域。
答：工业企业网支持的应用有管理信息系统（MIS）、办公自动化（OA）、计算机集成制造系统（CIMS）、决策支持系统（DSS）、客户关系管理（CRM）、电子商务（EB）等。
管理信息系统辅助企业进行决策，利用信息控制企业的行为，帮助企业实现其规划目标，完成企业日常结构化的信息处理任务。
办公自动化利用先进的科学文化技术，使人们借助各种设备解决一部分办公业务问题。
计算机集成制造系统借助计算机硬件及软件，综合应用现代管理技术，制造技术等，将企业生产全过程有机的集成并有效地运行。
决策支持系统是以管理科学，运筹学等科学为基础，针对半结构化的决策问题，支持决策活动的具有智能作用的人机系统。
客户管理系统实施于企业的市场营销、销售、服务与技术支持等与客户相关的领域。
电子商务是整个贸易活动的自动化和电子化。
5、简述DCS控制系统的特点。
答：DCS具有以下特点，1）松耦合的多处理机系统，可实现硬件积木化。
图3.1 单回路控制系统方框图图3.2 扰动作用于不同位置的控制系统 第三章 单回路控制系统第一节 单回路控制系统的概述及调节器参数整定方法一、 单回路控制系统的概述图3.1为单回路控制系统方框图的一般形式，它是由被控对象、执行器、调节器和测量变送器所组成的一个闭环控制系统。
系统的给定量是一定值，要求系统的被控制量稳定至给定量。
由于这种系统结构简单，调试方便，性能较好，故在工业生产中被广泛应用。
二、 干扰对系统性能的影响● 干扰通道的放大系数、时间常数及纯滞后对系统的影响干扰通道的放大系数Kf 会影响干扰加在系统中的幅值。
若系统是有差系统，则干扰通道的放大系数愈大，系统的静差也就愈大。
我们希望干扰通道的放大系数愈小愈好。
如果干扰通道是一个惯性环节，令时间常数为Tf ，则阶跃扰动通过惯性环节后，其过渡过程的动态分量被滤波而幅值变小。
即时间常数Tf 越大，则系统的动态偏差就愈小。
通常干扰通道中还会有纯滞后环节，使被调参数的响应时间滞后一个τ值，即)-Y(t (t)Y ττ=上式表明调节过程沿时间轴平移了一个τ的距离，即干扰通道出现纯滞后，但不会影响系统的调节质量。
● 干扰进入系统中的不同位置复杂的生产过程往往有多个干扰量，他们作用在系统的不同位置，如图3.2所示。
控制理论证明，同一形式、大小相同的扰动在系统中不同的位置所产生的静差是不一样的。
对扰动产生影响的仅是扰动作用点前的那些环节。
δ1K =(S)G P C =三、 控制规律的确定选择系统调节规律的目的是令调节器与调节对象很好匹配，使组成的控制系统满足工艺上所提出的动、静态性能指标。
比例(P)调节纯比例调节器是一种最简单的调节器，它对控制作用和扰动作用的响应都很快。
由于比例调节只有一个参数，所以整定很方便。
这种调节器的主要缺点是使系统有静差存在。
其传递函数为式中Kp 为比例系数，δ为比例带。
比例积分(PI)调节PI 调节器就是利用P 调节快速抵消干扰的影响，同时利用I 调节消除残差，但I 调节会降低系统的稳定性，这种调节器在过程控制中是应用最多的一种调节器。
《过程控制》课程笔记第一章概论一、过程控制系统组成与分类1. 过程控制系统的基本组成过程控制系统主要由被控对象、控制器、执行器、检测仪表四个部分组成。
（1）被控对象：指生产过程中的各种设备、机器、容器等，它们是生产过程中需要控制的主要对象。
被控对象具有各种不同的特性，如线性、非线性、时变性等。
（2）控制器：控制器是过程控制系统的核心部分，它根据给定的控制策略，对检测仪表的信号进行处理，生成控制信号，驱动执行器动作，从而实现对被控对象的控制。
控制器的设计和选择直接影响控制效果。
（3）执行器：执行器是控制器与被控对象之间的桥梁，它接收控制器的信号，调节阀门的开度或者调节电机转速，从而实现对被控对象的控制。
执行器的响应速度和精度对控制系统的性能有很大影响。
（4）检测仪表：检测仪表用于实时测量被控对象的各项参数，如温度、压力、流量等，并将这些参数转换为电信号，传输给控制器。
检测仪表的准确性和灵敏度对控制系统的性能同样重要。
2. 过程控制系统的分类根据控制系统的结构特点，过程控制系统可以分为两大类：开环控制系统和闭环控制系统。
（1）开环控制系统：开环控制系统没有反馈环节，控制器根据给定的控制策略，直接生成控制信号，驱动执行器动作。
开环控制系统的优点是结构简单，成本低，但缺点是控制精度较低，容易受到外部干扰。
（2）闭环控制系统：闭环控制系统具有反馈环节，控制器根据检测仪表的信号，实时调整控制策略，生成控制信号，驱动执行器动作。
闭环控制系统的优点是控制精度高，抗干扰能力强，但缺点是结构复杂，成本较高。
二、过程控制系统性能指标1. 稳态误差：稳态误差是指系统在稳态时，输出值与设定值之间的差值。
稳态误差越小，表示系统的控制精度越高。
稳态误差可以通过调整控制器的参数来减小。
2. 动态性能：动态性能是指系统在过渡过程中，输出值随时间的变化规律。
动态性能指标包括上升时间、调整时间、超调量等。
动态性能的好坏直接影响到系统的响应速度和稳定性。
第1章（P15）（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。

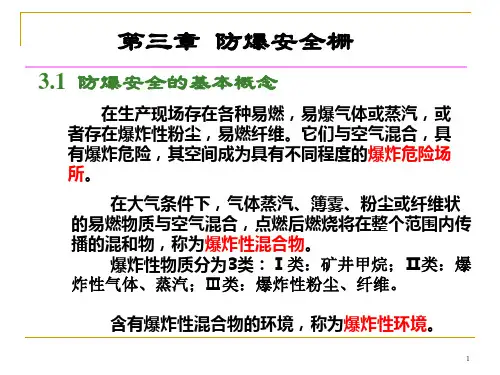

2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
过程控制知到章节测试答案智慧树2023年最新东北电力大学第一章测试1.生产过程中引起被控量偏离其给定值的各种因素称为扰动。
参考答案:对2.当被控量受到扰动偏离给定值后，使被控量恢复为给定值所需改变的物理量称为控制量。
参考答案:对3.工业过程对系统控制性能的要求，可以概括为稳定性、准确性和快速性。
参考答案:对4.过渡过程时间是反映控制系统稳定性的性能指标。
参考答案:错5.最大动态偏差是指过渡过程结束后，给定值与被控量稳态值的差值，它是控制系统静态准确性的衡量指标。
参考答案:错第二章测试1.响应速度ε越大，说明在单位阶跃扰动下，被调量的最大变化速度越大，即响应曲线越陡，惯性越大。
参考答案:对2.有自平衡能力对象的自平衡率ρ越大，表示自平衡能力越弱。
参考答案:对3.实验法建模过程中，测试阶跃响应曲线时，其扰动量的数值应足够大，一般约为额定负荷的8%—10%。
错4.实验法建模过程中，为防止其他干扰因素的影响，同一阶跃响应曲线应在相同工况下重复测试多次。
参考答案:错5.工程上常用的由阶跃响应曲线求取对象传递函数的方法有切线法和两点法。
参考答案:错第三章测试1.比例控制器中，随着比例带的增大，系统的静态偏差将加大。
参考答案:对2.控制系统中的微分时间越小，微分作用越弱，系统越稳定，最终静态偏差为零。
错3.微分控制作用对恒定不变的偏差没有克服能力。
参考答案:对4.对于一个实际的生产过程，其广义被控对象的增益可以是负数也可以是正数，适当选取控制器是作用方式，就可以保证系统工作在负反馈控制方式下。
参考答案:对5.控制系统中的积分时间越小，系统的振荡加强，最终静态偏差越大。
参考答案:错第四章测试1.被控对象扰动通道的纯迟延对控制质量不利。
错2.控制系统对象扰动通道的纯迟延对控制质量没什么影响。
参考答案:对3.如果被控对象的控制通道的时间常数越大，阶次越高，则控制系统的控制质量将降低。
参考答案:对4.临界比例带法和衰减曲线法是在开环状态下的整定方法。
