三甲医院弱电清单

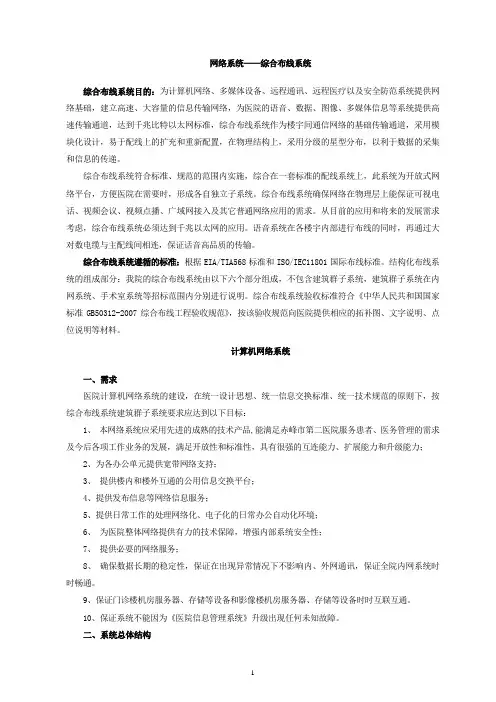

网络系统——综合布线系统综合布线系统目的：为计算机网络、多媒体设备、远程通讯、远程医疗以及安全防范系统提供网络基础，建立高速、大容量的信息传输网络，为医院的语音、数据、图像、多媒体信息等系统提供高速传输通道，达到千兆比特以太网标准，综合布线系统作为楼宇间通信网络的基础传输通道，采用模块化设计，易于配线上的扩充和重新配置，在物理结构上，采用分级的星型分布，以利于数据的采集和信息的传递。

综合布线系统符合标准、规范的范围内实施，综合在一套标准的配线系统上，此系统为开放式网络平台，方便医院在需要时，形成各自独立子系统。

综合布线系统确保网络在物理层上能保证可视电话、视频会议、视频点播、广域网接入及其它普通网络应用的需求。

从目前的应用和将来的发展需求考虑，综合布线系统必须达到千兆以太网的应用。

语音系统在各楼宇内部进行布线的同时，再通过大对数电缆与主配线间相连，保证话音高品质的传输。

综合布线系统遵循的标准：根据EIA/TIA568标准和ISO/IEC11801国际布线标准。

结构化布线系统的组成部分：我院的综合布线系统由以下六个部分组成，不包含建筑群子系统，建筑群子系统在内网系统、手术室系统等招标范围内分别进行说明。

综合布线系统验收标准符合《中华人民共和国国家标准GB50312-2007综合布线工程验收规范》，按该验收规范向医院提供相应的拓补图、文字说明、点位说明等材料。

计算机网络系统一、需求医院计算机网络系统的建设，在统一设计思想、统一信息交换标准、统一技术规范的原则下，按综合布线系统建筑群子系统要求应达到以下目标：1、本网络系统应采用先进的成熟的技术产品,能满足赤峰市第二医院服务患者、医务管理的需求及今后各项工作业务的发展，满足开放性和标准性，具有很强的互连能力、扩展能力和升级能力；2、为各办公单元提供宽带网络支持；3、提供楼内和楼外互通的公用信息交换平台；4、提供发布信息等网络信息服务；5、提供日常工作的处理网络化、电子化的日常办公自动化环境；6、为医院整体网络提供有力的技术保障，增强内部系统安全性；7、提供必要的网络服务；8、确保数据长期的稳定性，保证在出现异常情况下不影响内、外网通讯，保证全院内网系统时时畅通。

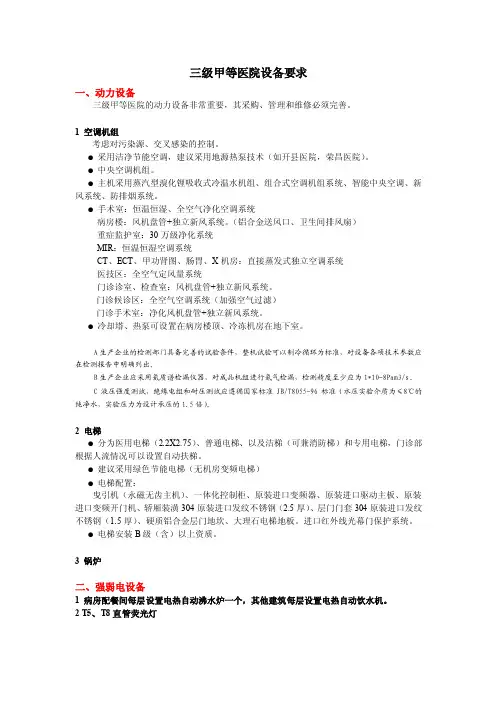

三级甲等医院设备要求一、动力设备三级甲等医院的动力设备非常重要，其采购、管理和维修必须完善。

1 空调机组考虑对污染源、交叉感染的控制。

●采用洁净节能空调，建议采用地源热泵技术（如开县医院，荣昌医院）。

●中央空调机组。

●主机采用蒸汽型溴化锂吸收式冷温水机组、组合式空调机组系统、智能中央空调、新风系统、防排烟系统。

●手术室：恒温恒湿、全空气净化空调系统病房楼：风机盘管+独立新风系统。

（铝合金送风口、卫生间排风扇）重症监护室：30万级净化系统MIR：恒温恒湿空调系统CT、ECT、甲功肾图、肠胃、X机房：直接蒸发式独立空调系统医技区：全空气定风量系统门诊诊室、检查室：风机盘管+独立新风系统。

门诊候诊区：全空气空调系统（加强空气过滤）门诊手术室：净化风机盘管+独立新风系统。

●冷却塔、热泵可设置在病房楼顶、冷冻机房在地下室。

A生产企业的检测部门具备完善的试验条件，整机试验可以制冷循环为标准，对设备各项技术参数应在检测报告中明确列出。

B生产企业应采用氦质谱检漏仪器，对成品机组进行氦气检漏，检测精度至少应为1*10-8Pam3/s。

C液压强度测试，绝缘电组和耐压测试应遵循国家标准JB/T8055-96标准（水压实验介质为≤8℃的纯净水，实验压力为设计承压的1.5倍）。

2 电梯●分为医用电梯（2.2X2.75）、普通电梯、以及洁梯（可兼消防梯）和专用电梯，门诊部根据人流情况可以设置自动扶梯。

●建议采用绿色节能电梯（无机房变频电梯）●电梯配置：曳引机（永磁无齿主机）、一体化控制柜、原装进口变频器、原装进口驱动主板、原装进口变频开门机、轿厢装潢304原装进口发纹不锈钢（2.5厚）、层门门套304原装进口发纹不锈钢（1.5厚）、硬质铝合金层门地坎、大理石电梯地板。

进口红外线光幕门保护系统。

●电梯安装B级（含）以上资质。

3 锅炉二、强弱电设备1 病房配餐间每层设置电热自动沸水炉一个，其他建筑每层设置电热自动饮水机。

2 T5、T8直管荧光灯三、水处理设备1采用中水回用技术。

最全的弱电系统配置清单（表格）
前言：
对于设计人员最难的是什么？是清单，对施工承包人员报价最难的是什么？是清单，对项目管理人员学习系统配置对有利的是什么？没错还是清单！今天就分享一些实用的弱电系统清单，对弱电刚入行的工作人员，绝对会有所帮助！
正文：
本工程有主要有哪些子系统组成，由视频监控、入侵报警、电子围栏、一卡通系统、音视频系统、闭路电视（卫星电视）、综合布线系统、网络设备、桥架管路等系统。

本工程几乎涵盖了所有弱电系统，对初学者来说可以收藏学习！对于做清单的人员来说，直接套用修改，提供一些简单的预算绰绰有余！
此图是安防监控网络清单
此图为多媒体信息显示系统清单
此图为高清会议系统清单
此图为视频监控系统清单
此图为综合布线系统清单
此图为桥架与配管清单，有施工报价，施工单位可以参照
入侵报警系统标准清单，直接套用
停车场系统标准清单
卫星电话系统清单
信息发布及引导系统清单
一卡通门禁系统清单
此图有线电视系统清单。

水电消防弱电清单工程项目招标控制价／投标报价汇总表工程名称：精神科和门诊住院综合楼工程项目第1页共1页其中(元)序号单项工程名称金额(元)暂估价安全文明施工费规费1.1 建筑工程5074181.96 173431.78 242359.951.2 消防水池工程205487.66 4883.27 6663.691.3 装饰装修工程3133049.37 81158.57 174775.891.4 安装工程1632406.38 32063.80 62531.98合计10045125.37 291537.42 486331.51投标单位（盖章）：法定代表人或其授权委托代理人（签字或盖章）：第4页单位工程费汇总表工程名称: 精神科和门诊住院综合楼工程(安装) 第1页、共1页序号项目名称合同金额(元)备注1 分部分项工程费1472873.042 措施项目费43370.362.1 安全文明施工费32063.802.2 冬雨季施工增加费2180.522.3 施工措施项目费9126.043 其他项目费3.1 暂列金额3.2 专业工程暂估价3.3 计日工3.4 总承包服务费4 规费62531.984.1 工程排污费5624.794.2 职工教育经费4184.354.3 养老保险费4.4 其他规费52722.845 税金53631.006 合计1632406.38投标单位（盖章）：法定代表人或其授权委托代理人（签字或盖章）：第20页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第1页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价分部分项工程费1472873.041.1 生活给排水系统项 1.0 323050.37 323050.371 030109001002 自动搅匀排污泵50-15-JYWQ-1200-2.2（Q=15m3/h,H=15m,N=2.2KW）台 2.0 2466.40 4932.802 030109001003 自动搅匀排污泵80-40-JYWQ-1600-4（Q=40m3/h,H=15m,N=4.0KW）台 2.0 2888.79 5777.583 030109001004 水泵：FLG32-100L（Q=3.2m3/h,H=12.5m,N=0.75KW）台2.0 2154.23 4308.464 030109001005 水泵：50FL12-15*3（Q=12.0m3/h,H=45m,N=3KW）台 2.0 8554.70 17109.405 030804014002 地下室成品不锈钢生活水箱:3000*2500*2500mm(综合满水试验、溢流、透气、泄空管及各内外接管螺纹法兰等)套 1.0 24375.00 24375.006 030804014003 屋顶成品不锈钢生活冷水水箱:2000*6000*2000mm(综合满水试验、溢流、透气、泄空管及各内外接管螺纹法兰等)套 1.0 31200.00 31200.007 030804014004 成品生活热水水箱:1500*4500*2000mm(综合满水试验、保温、溢流、透气、泄空管及各内外接管螺纹法兰等)套 1.0 17550.00 17550.008 030601001002 泵房衬塑冷水镀锌钢管螺纹连接 DN50,综合套管m 17.85 44.78 799.329 0310******** Y150压力表+旋塞阀组 4.0 123.14 492.5610 030803001002 远程液位自倥浮球阀YZFB-1.0/DN50 个 3.0 385.37 1156.1111 030607003002 橡胶软接头 DN50 个 4.0 90.36 361.4412 030607003003 法兰止回阀 DN50 个 5.0 182.99 914.9513 030607003004 法兰电磁阀 DN50 个 1.0 623.47 623.4714 030607003005 法兰闸阀 DN50 个7.0 182.09 1274.6315 ************螺纹法兰DN50(单个安装,含单个法兰及螺栓主材) 个13.0 33.90 440.7016 ************螺纹法兰DN65(单个安装,含单个法兰及螺栓主材) 副 3.0 45.67 137.0117 030803001003 铜截止阀J11W-1.6T/DN15(暂定量) 个1.0 26.23 26.2318 030803001004 铜截止阀J11W-1.6T/DN20 个24.0 30.98 743.5219 030803001005 铜截止阀J11W-1.6T/DN25 个23.0 39.63 911.4920 030803001006 铜截止阀J11W-1.6T/DN32 个40.0 59.64 2385.6021 030803001007 铜截止阀J11W-1.6T/DN40 个7.0 82.97 580.7922 030803001008 铜截止阀J11W-1.6T/DN50 个30.0 116.79 3503.7023 030803001009 电接点温度计个 1.0 161.30 161.3024 030803001010 不锈钢波纹软接头 DN32 个 4.0 56.60 226.4025 030803001011 止回阀 DN32 个 2.0 59.64 119.28第21页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第2页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价26 030803005002 自动排气阀DN20 个 2.0 45.65 91.3027 030803002002 沟槽法兰连接截止阀J41W-10T/DN65 个 1.0 316.69 316.6928 030803002003 沟槽法兰连接阀门D371X-10/DN65 个1.0 221.33 221.3329 030803002004 沟槽法兰连接阀门D371X-10/DN80 个1.0 269.45 269.4530 030801001002 室外埋地冷水衬塑镀锌钢管螺纹连接DN25,综合土方挖填(暂定量)m 9.8 28.43 278.6131 030801001003 室外埋地冷水衬塑镀锌钢管螺纹连接DN32,综合土方挖填(暂定量)m 20.1 36.47 733.0532 030801001004 室外埋地冷水衬塑镀锌钢管螺纹连接DN40,综合土方挖填(暂定量)m 15.9 41.13 653.9733 030801001005 室内冷水衬塑镀锌钢管螺纹连接DN25,综合套管安装m 77.4 50.91 3940.4334 030801001006 室内冷水衬塑镀锌钢管螺纹连接DN32,综合套管安装m 51.5 58.85 3030.7835 030801001007 室内冷水衬塑镀锌钢管螺纹连接DN40,综合套管安装m 22.8 68.13 1553.3636 030801001008 室内冷水衬塑镀锌钢管螺纹连接DN50,综合套管安装m 204.34 88.86 18157.6537 030801001009 室内冷水衬塑镀锌钢管螺纹连接DN70,综合套管安装m 26.95 105.86 2852.9338 030801001010 外露冷水衬塑镀锌钢管螺纹连接DN32,综合套管,橡塑保温安装m 6.6 62.71 413.8939 030801001011 外露冷水衬塑镀锌钢管螺纹连接DN40,综合套管,橡塑保温安装m 7.2 72.51 522.0740 030801001012 外露冷水衬塑镀锌钢管螺纹连接DN50,综合套管,橡塑保温安装m 75.75 89.21 6757.6641 030801001013 外露热水衬塑镀锌钢管螺纹连接DN70,综合套管,橡塑保温安装m 6.0 104.24 625.4442 030801001014 外露冷水衬塑镀锌钢管螺纹连接DN80,综合,套管,橡塑保温安装m 50.4 125.45 6322.6843 030801005002 冷水管PPRDN15/S5级综合管道消毒、冲洗压力试验m 94.1 22.43 2110.6644 030801005003 冷水管PPRDN20/S5级综合管道消毒、冲洗压力试验m 24.9 19.96 497.0045 030801005004 冷水管PPRDN25/S5级综合管道消毒、冲洗压力试验m 37.15 23.68 879.7146 030801005005 冷水管PPRDN32/S5级综合管道消毒、冲洗压力试验m 12.9 31.91 411.6447 030801005006 冷水管PPRDN40/S5级综合管道消毒、冲洗压力试验m 64.5 55.74 3595.2348 030801005007 冷水管PPRDN50/S5级综合管道消毒、冲洗压力试验m 21.9 61.33 1343.1349 030801007002 热水管(衬塑镀锌钢管)DN25 综合套管、保温、消毒、冲洗压力试验m 65.0 66.03 4291.9550 030801007003 热水管(衬塑镀锌钢管)DN32 综合套管、保温、消毒、冲洗压力试验m 179.25 71.55 12825.3451 030801007004 热水管(衬塑镀锌钢管)DN40 综合套管、保温、消毒、冲洗压力试验m 21.1 89.99 1898.79 本页小计74594.74第22页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第3页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价52 030801007005 热水管(衬塑镀锌钢管)DN50 综合套管、保温、消毒、冲洗压力试验m 134.6 98.68 13282.3353 030801005008 热水管PPRDN15/S3.2级综合管道消毒、冲洗压力试验m 118.6 24.10 2858.2654 030801005009 热水管PPRDN20/S3.2级综合管道消毒、冲洗压力试验m 29.6 22.92 678.4355 030801005010 热水管PPRDN25/S3.2级综合管道消毒、冲洗压力试验m 10.75 28.44 305.7356 030801005011 热水管PPRDN32/S3.2级综合管道消毒、冲洗压力试验m 5.95 32.56 193.7357 030804019001 小便槽冲洗管制作安装m 11.4 56.00 638.4058 030802001002 管道支架制作安装Kg 100.0 15.20 1520.0059 030804018002 地面扫除口 100 个 1.0 14.60 14.6060 030804017002 地漏 DN100 个9.0 27.74 249.6661 030804017003 地漏 DN50 个58.0 17.99 1043.4262 030804015002 排水栓DN50 组9.0 31.44 282.9663 030804016002 水龙头 DN15 个23.0 16.80 386.4064 030804016003 水龙头 DN20 个 3.0 17.71 53.1365 030804012002 大便器安装蹲式套44.0 145.20 6388.8066 030804007002 淋浴器组45.0 89.15 4011.7567 030804003002 台式洗脸盆组33.0 190.02 6270.6668 030804003003 台式洗脸盆(感应冲洗龙头) 组16.0 740.39 11846.2469 030804003004 立式洗脸盆红外感应龙头组9.0 823.35 7410.1570 030804004002 洗手盆组38.0 101.74 3866.1271 030804005002 洗涤盆组12.0 210.67 2528.0472 030804012003 坐式大便器低水箱坐便套 6.0 78.64 471.8473 030804013002 立式小便器套 3.0 84.50 253.5074 030801005012 UPVCDN50排水管综合套管m 675.58 19.34 13065.7275 030801005013 UPVCDN50排水管综合沟槽土方开挖回填m 128.1 33.84 4334.9076 030801005014 UPVCDN75排水管综合套管m 148.5 45.31 6728.5477 030801005015 UPVCDN75排水管综合沟槽土方开挖回填m 22.7 45.46 1031.9478 030801005016 UPVCDN100排水管综合套管m 450.1972.58 32674.7979 030801005017 UPVCDN100排水管综合沟槽土方开挖回填m 77.2 45.38 3503.3480 030801005018 UPVCDN75空调套管个76.0 19.65 1493.4081 040504004002 砖砌矩形水表井井室净空尺寸（米）1.5×1 井室净高1.3m座 1.0 957.11 957.11投标单位（盖章）：法定代表人或其授权委托代理人（签字或盖章）：第23页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第4页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价1.2 消防泵房内给水/消火栓/喷淋管道项 1.0 105026.86 105026.8682 030601001003 水池引入衬塑镀锌钢管沟槽连接DN150 综合管件、套管、刷油、消毒冲洗、压力试验等m 28.65 212.48 6087.5583 030601001004 泵房内镀锌钢管沟槽连接DN70 综合管件、套管、刷油、消毒冲洗、压力试验等m 20.15 90.33 1820.1584 030601001005 排污泵及泄压阀前镀锌钢管沟槽连接DN80 综合管件、套管、刷油、消毒冲洗、压力试验等m 27.45 121.09 3323.9285 030601001006 泵房内泄压阀后镀锌钢管沟槽连接DN100 综合管件、套管、刷油、消毒冲洗、压力试验等m 6.0 335.11 2010.6686 030601001007 泵房内镀锌钢管沟槽连接DN150 综合管件、套管、刷油、消毒冲洗、压力试验等m 42.072 301.36 12678.8287 030601001008 泵房内镀锌钢管沟槽连接DN200 综合管件、套管、刷油、压力试验等m 15.331 545.56 8363.9888 030607003006 法兰闸阀DN65 个 6.0 231.44 1388.6489 030607003007 法兰止回阀DN65 个 2.0 245.06 490.1290 030607003008 法兰闸阀DN80 个 2.0 275.70 551.4091 030607003009 法兰止回阀DN80 个 2.0 333.83 667.6692 030607003010 法兰泄压阀DN80 个 4.0 728.43 2913.7293 030607003011 消防专用法兰闸阀DN150 个12.0 626.03 7512.3694 030607003012 法兰橡胶软接头DN150 个 4.0 303.62 1214.4895 030607003013 消防专用法兰闸阀DN200 个5.0 1041.37 5206.8596 030607003014 法兰橡胶软接头DN200 个 4.0 396.55 1586.2097 030604014002 沟槽法兰DN50 个 2.0 25.61 51.2298 030604014003 沟槽法兰DN70 个8.0 30.15 241.2099 030604014004 沟槽法兰DN80 个4.0 39.73 158.92 100 030604014005 沟槽法兰DN100 个8.0 44.27 354.16 101 030604014006 沟槽法兰DN150 个28.0 73.07 2045.96 102 030604014007 沟槽法兰DN200 个13.0 92.73 1205.49 103 030604014008 沟槽法兰连接大小头DN70*50 个2.0 11.99 23.98 104 030604014009 沟槽法兰连接大小头DN150*100 个4.0 47.19 188.76 105 030604014010 沟槽法兰连接大小头DN200*100 个 4.0 97.27 389.08 106 030604014011 沟槽法兰连接大小头DN200*300 个 1.0 324.89 324.89 107 030701012002 湿式报警装置DN150 组3.0 3587.34 10762.02本页小计71562.19分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第5页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价108 030109001006 消火栓泵：稳压缓冲立式多级消防泵XBD5.5/15-15-HY（Q=15L/S,H=55m,N=15KW）带有隔振器台 2.0 6212.89 12425.78109 030109001007 喷淋泵：稳压缓冲立式多级消防泵XBD5.2/30-30-HY（Q=30L/S,H=52m,N=30KW）带有隔振器台 2.0 9130.70 18261.40110 0310******** Y150压力表+旋塞阀组9.0 123.14 1108.26111 030803001012 远程液位自倥浮球阀YZFB-1.0/DN150 个1.0 1669.23 1669.231.3 消火栓系统,干粉灭火,自动喷淋项 1.0 278199.88 278199.88 112 030802001003 管道支架制作安装(消火栓) kg 337.208 15.44 5206.49 113 030701019002 消防水泵接合器 150(消火栓/自动喷淋) 套3.0 645.69 1937.07 114 030701018002 屋顶试验用消火栓箱SG24A65-J(带箱体) 套 1.0 379.98 379.98115 030701018003 薄型单栓带消防软管卷盘消火栓箱SG18B65Z-J(带箱体)套26.0 470.80 12240.80116 030701003002 消火栓镀锌钢管DN70 综合套管、刷油、消毒冲洗、压力试验等m 32.5 81.58 2651.35117 030701003003 消火栓镀锌钢管DN100 综合套管、刷油、消毒冲洗、压力试验等m 133.2 135.14 18000.65118 030701003004 消火栓镀锌钢管DN150 综合套管、刷油、消毒冲洗、压力试验等m 55.9 186.51 10425.91119 030804014005 成品消防水箱:2000*5500*2000mm（有效容积18m3）套 1.0 28600.00 28600.00120 030701003005 屋面消火栓镀锌钢管DN70 综合套管、橡塑保冷、刷油、消毒冲洗、压力试验等m 1.9 96.36 183.08121 030701003006 屋面消火栓镀锌钢管DN100 综合套管、橡塑保冷、刷油、消毒冲洗、压力试验等m 74.35 122.82 9131.67122 030803002005 沟槽法兰连接消防专用闸阀DN100 个13.0 545.53 7091.89 123 030803002006 沟槽法兰连接消防专用闸阀DN150 个14.0 828.17 11594.38 124 030803006002 安全阀DN32 个3.0 202.18 606.54 125 030803003002 Z15W-16T螺纹铜闸阀DN65 个 1.0 372.97 372.97 126 030803003003 法兰止回阀DN100 个 1.0 566.42 566.42 127 0310******** Y150压力表+旋塞阀组 4.0 123.14 492.56 128 030702007002 手提式灭火器箱 2*5kg/组组30.0 144.00 4320.00 129 030704001002 管道支架制作安装(自动喷淋) Kg 341.502 15.73 5371.83 130 030701001002 水喷淋镀锌钢管DN25 m 300.53 38.76 11648.54 131 030701001003 水喷淋镀锌钢管DN32 m 219.2 51.12 11205.50 132 030701001004 水喷淋镀锌钢管DN40 m 210.65 53.58 11286.63本页小计186778.93分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第6页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价133 030701001005 水喷淋镀锌钢管DN50 m 266.69 64.46 17190.84 134 030701001006 水喷淋镀锌钢管DN70 m 57.7 84.38 4868.73 135 030701001007 水喷淋镀锌钢管DN80 m 67.55 88.98 6010.60 136 030701001008 水喷淋镀锌钢管DN100 m 78.6 106.96 8407.06 137 030701001009 水喷淋镀锌钢管DN150 m 211.4169.28 35785.79 138 030701001010 水喷淋镀锌钢管DN100(屋面保温管道) m 21.7 125.18 2716.41 139 030706002002 水灭火系统控制装置调试系统 1.0 11875.12 11875.12 140 030701011002 水喷头(侧喷式DN15/68度) 个264.0 23.83 6291.12 141 030701011003 水喷头(下喷式DN15/68度) 个172.0 28.09 4831.48 142 030701017002 末端试水装置DN25 组7.0 207.54 1452.78 143 030701014002 水流指示器DN80 个 1.0 407.23 407.23 144 030701014003 水流指示器DN150 个6.0 684.93 4109.58 145 030701015002 减压孔板DN150不锈钢Φ60mm 个1.0 311.02 311.02 146 030701015003 减压孔板DN80不锈钢Φ55mm 个 1.0 212.16 212.16147 030701020002 卧式增压稳压设备ZL-Ⅰ-Z-10-0.16(含罐体,底座,稳压泵二台等全套) 套 1.0 16002.29 16002.29148 030701007002 信号阀DN80 个1.0 397.61 397.61 149 030701007003 信号阀 DN150 个 6.0 669.30 4015.802 通风系统项 1.0 28149.57 28149.57150 030901002002 消防高温排烟风机：HTF(A)-Ⅰ-5(L=9000m3/h,H=400Pa,N=3KW) 台 1.0 3988.11 3988.11151 030901002003 消防高温排烟风机：HTF(A)-Ⅰ-№5.5(L=11000m3/h,H=400Pa,N=3KW) 台 1.0 4872.23 4872.23152 030901002004 高效低噪音混流风机：SWF(A)-Ⅰ-№7(L=11000m3/h,H=400Pa,N=3KW) 台 1.0 5017.58 5017.58 153 030901002005 管道斜流风机(防爆)：GXF-I-№4.0F（L=2500m3/h,H=300Pa,N=0.75KW）台 1.0 2390.32 2390.32154 030902001002 镀锌钢板风管制作安装,周长800以下m2 4.641 111.45 517.22 155 030902001003 镀锌钢板风管制作安装,周长2000以下m2 22.537 111.49 2512.65 156 030902001004 镀锌钢板风管制作安装,周长4000以下m2 43.936 129.61 5694.53 157030903001002 70°防火阀(自带百叶)安装160*160 个1.0 156.86 156.86 158 030903001003 70°防火阀(自带百叶)安装200*200 个1.0 170.49 170.49 159 030903001004 70°防火阀(自带百叶)安装250*250 个 1.0 191.38 191.38 160 030903001005 70°防火阀(自带百叶)安装320*250 个2.0 103.41 206.82 161 030903001006 70°防火阀(自带百叶)安装320*320 个 5.0 45.36 226.80本页小计150830.61分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第7页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价162 030903001007 70°防火阀(自带百叶)安装400*400 个1.0 274.93 274.93 163 030903001008 280°排烟防火阀安装630*400 个1.0 361.41 361.41 164 030903001009 280°排烟防火阀安装800*500 个 1.0 451.32 451.32 165 030903011002 单层百页风口(可调)1000*400 个 4.0 202.27 809.08 166 030903011003 单层百页风口(可调)400*300 个 1.0 82.46 82.46 167 030903011004 单层百页风口(可调)320*250 个 2.0 51.76 103.52 168 030903011005 侧送风口(可调)250*250 个 2.0 46.31 92.62 169 030903011006 单层侧排风口(可调)160*160 个 1.0 29.24 29.242.1 强电系统项 1.0 512214.25 512214.25 170 030211002002 送配电装置系统调试系统 1.0 215.72 215.72 171 030211008002 接地装置调试系统 1.0 238.85 238.85 172 030209001002 接地装置安装(含等电位连接) 项 1.0 9416.77 9416.77 173 030209002002 避雷装置安装项 1.0 4232.81 4232.81 174 030204018002 1AL1成套配电箱安装台 1.0 831.36 831.36 175 030204018003 2AL1(3AL1)成套配电箱安装台 2.0 922.18 1844.36 176 030204018004 4~6AL1成套配电箱安装台3.0 922.18 2766.54 177 030204018005 1ALE1成套配电箱安装台 1.0 2075.59 2075.59 178 030204018006 4ALE1成套配电箱安装台 1.0 2075.59 2075.59 179 030204018007 AP-DT1成套配电箱安装台 1.0 1140.15 1140.15 180 030204018008 AP-SB1成套配电箱安装台 1.0 767.78 767.78 181 030204018009 AP-SB2成套配电箱安装台 1.0 985.75 985.75 182 030204018010 AT-SB1成套配电箱安装台 1.0 2693.17 2693.17 183 030204018011 ATxks成套配电箱安装台 1.0 2139.17 2139.17 184 030204018012 AT-XB成套落地式配电柜安装台 1.0 6473.19 6473.19 185 030204018013 -AP2成套落地式配电柜安装台 1.0 2840.39 2840.39 186 030204018014 -AP3成套落地式配电柜安装台 1.0 3022.03 3022.03 187 030204018015 AT-DB成套配电箱安装台 1.0 2157.33 2157.33 188 030204018016 AT-RD成套配电箱安装台1.0 2121.00 2121.00 189 030204018017 -AP1成套配电箱安装台 1.0 1258.21 1258.21 190 030204018018 -AP4成套配电箱安装台 1.0 1701.35 1701.35 191 030204018019 AT-QJ(AT-ICU)成套配电箱安装台11.0 2139.17 23530.87本页小计79970.65投标单位（盖章）：法定代表人或其授权委托代理人（签字或盖章）：第27页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第8页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价193 030204018021 AT-FJ成套配电箱安装台 6.0 2366.22 14197.32 194 030204031002 小电器轴流风扇台47.0 85.45 4016.15 195 ************半圆球吸灯灯直径300mm 套51.0 46.15 2353.65 196 ************单管荧光灯1*36W 套66.0 42.15 2781.90 197 ************双管荧光灯2*36W 套83.0 64.32 5338.56 198 030213001003 三管格栅荧光灯3*18W 套108.0 96.54 10426.32 199 ************防爆单管应急荧光灯1*36W 套2.0 69.67 139.34 200 ************防爆双管应急荧光灯1*36W 套23.0 109.79 2525.17 201 ************防爆灯套 1.0 122.36 122.36 202 ************手术无影灯(主材甲供) 套6.0 258.87 1553.22 203 ************格栅吸顶灯2*11W 套102.0 98.26 10022.52 204 ************双头应急照明灯套113.0 107.32 12127.16 205 ************安全出口标志灯PAK-Y01-101B 套24.0 55.97 1343.28 206 030213001008 疏散指示灯PAK-Y01-107 套35.0 55.97 1958.95 207 030204031003 单极暗装大跷板开关台171.0 12.06 2062.26 208 030204031004 声光控暗装大跷板开关台32.0 9.09 290.88 209 030204031005 双极暗装大跷板开关台64.0 14.44 924.16 210 030204031006 三极暗装大跷板开关台76.0 17.56 1334.56 211 030204031007 四极暗装大跷板开关台14.0 21.43 300.02 212 030204031008 普通五孔插座10A 台354.0 13.00 4602.00 213 030204031009 空调插座带开关15A 台120.0 14.35 1722.00 214 0311******** 电缆桥架300*150mm m 42.0 180.48 7580.16 215 0311******** 电缆桥架300*100mm m 26.8 152.17 4078.16 216 0311******** 电缆桥架100*50mm m 198.4 57.92 11491.33 217 030208005002 桥架支撑架t 0.431 8.39 3.62 218 ************电气配管内外镀锌薄壁钢管SC15 m 1194.8 7.27 8686.20 219 ************电气配管内外镀锌薄壁钢管SC20 m 146.0 8.32 1214.72 220 030212001004 电气配管内外镀锌薄壁钢管SC25 m 10.0 10.79 107.90 221 030212001005 电气配管内外镀锌薄壁钢管SC32 m 128.8 12.53 1613.86 222 030212001006 电气配管内外镀锌薄壁钢管SC40(暂定量) m 1.0 15.36 15.36 223 ************砖,混凝土结构暗配钢管 SC50 m 38.0 24.16 918.08 224 ************砖、混凝土结构暗配阻燃管PVC16 m 2720.45 6.92 18825.51本页小计134676.68第28页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第9页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价225 ************砖、混凝土结构暗配阻燃管PVC20 m 2891.3 6.75 19516.28 226 030212001010 砖、混凝土结构暗配阻燃管PVC25 m 14.1 5.81 81.92 227 030212001011 砖、混凝土结构暗配阻燃管PVC32 m 80.25 8.56 686.94 228 030212001012 砖、混凝土结构暗配阻燃管PVC40 m 128.2 9.76 1251.23 229 030212001013 砖、混凝土结构暗配阻燃管PVC50 m 12.65 12.61 159.52 230 030208001002 电力电缆ZR-YJV-3*2.5 m 6.1 12.93 78.87 231 030208001003 电力电缆YJV-4*1.5 m 22.9 11.84 271.14 232 030208001004 电力电缆YJV-4*2.5 m 65.7 15.22 999.95 233 030208001005 电力电缆NH-YJV-4*10 m 18.36 40.85 750.01 234 030208001006 电力电缆NH-YJV-4*16 m 15.86 81.16 1287.20 235 030208001007 电力电缆ZR-YJV-4*2.5 m 56.4 15.04 848.26 236 030208001008 电力电缆YJV-5*6(暂定量) m 37.75 32.80 1238.20237 030208001009 电力电缆ZR-YJV-5*6(暂定量) m 208.2 117.43 24448.93 238 030208001010 电力电缆YJV-5*10(暂定量) m 123.0 48.41 5954.43 239 030208001011 电力电缆ZR-YJV-5*10(暂定量) m 1914.2 49.21 94197.78 240 030208001012 电力电缆YJV-5*16(暂定量) m 10.0 71.75 717.50 241 030208001013 电力电缆YJV-4*35+1*16(暂定量) m 373.65 123.37 46097.20 242 030208001014 电力电缆NH-YJV-4*35+1*16(暂定量) m 60.0 137.00 8220.00 243 030208001015 电力电缆YJV-4*240+1*120(暂定量) m 30.0 779.26 23377.80 244 030208002002 控制电缆NH-KVV-4*1.5 m 26.9 14.44 388.44 245 030212003002 管内穿照明线BV-2.5mm2 m 9076.25 2.37 21510.71 246 030212003003 管内穿照明线ZR-BV-2.5mm2 m 2753.25 2.41 6635.33 247 ************管内穿照明线BV-4mm2 m 7052.4 3.17 22356.11 248 ************线槽配照明线BV-2.5mm2 m 1313.2 2.42 3177.94 249 030212003006 线槽配照明线ZRBV-2.5mm2 m 398.72.46 980.80 250 030212003007 线槽配照明线BV-4mm2 m 4118.73.53 14539.012.3 自动报警系统项 1.0 121220.35 121220.35 251 030705001002 感烟探测器只202.0 113.03 22832.06 252 030705001003 感温探测器只6.0 109.26 655.56 253 030705004002 短路隔离器只8.0 173.76 1390.08 254 030705009002 报警装置声光报警器台8.0 177.62 1420.96 255 030705004003 输入模块(接口) 只26.0 202.24 5258.24 第29页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第10页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价256 030705004004 控制模块只10.0 206.45 2064.50 257 030705004005 多输出模块(接口) 只7.0 301.69 2111.83 258 030705004006 广播模块(接口) 只7.0 213.68 1495.76 259 030204018022 接线端子箱台8.0 258.36 2066.88 260 030705008002 重复显示器台 1.0 1891.68 1891.68 261 030705009003 报警装置火灾广播台19.0 68.21 1295.99 262 030705003002 带电话插孔的手动报警按钮只20.0 110.05 2201.00 263 030705003003 消火栓按钮只26.0 103.51 2691.26 264 030705009004 消防电话分机台 5.0 101.05 505.25 265 0311******** 电缆桥架200*100mm m 39.7 99.15 3936.26 266 0311******** 电缆桥架100*50mm m 40.8 57.92 2363.14 267 030208005003 桥架支撑架t 0.128 7.09 0.91 268 030212001014 电气配管内外镀锌薄壁钢管DN15 m 2066.8 6.62 13682.22 269 ************电气配管内外镀锌薄壁钢管DN20 m 161.9 7.60 1230.44 270 030212001016 电气配管内外镀锌薄壁钢管DN25(暂定量) m 28.2 10.79 304.28 271 030212003008 24V电源总线 ZR-BVR-2*1.5 m 394.483 3.40 1341.24 272 030212003009 总线(电话/广播/信号) ZR-RVS-2*1.5 m 2823.95 1.85 5224.31 273 030208002003 水泵启动电缆ZR-KVV-4*1.5 m 264.3 6.43 1699.45 274 030208002004 多线联动控制线KVV-16*1.5(暂定量) m 407.0 27.96 11379.72275 030705007002 报警联动一体机：火灾报警控制器（琴台柜式联动型）1台,接口转换器,总线型火警通迅盘1台,联动控制盘1台,开关电源1台,备电台 1.0 23857.12 23857.12276 030706001002 自动报警系统装置调试系统1.0 8320.218320.212.2 弱电系统项 1.0 105011.76 105011.76 277 0311******** 弱电桥架50*50mm m 174.5 42.90 7486.05 278 0311******** 弱电桥架300*100mm m 91.7 152.17 13953.99 279 030208005004 电缆支架t 0.43 8.42 3.62 280 030208003002 电缆保护管DN100(暂定量) m 12.0 72.54 870.48 281 0311******** 阻燃管PVC16,综合接线盒m 28.2 7.32 206.42 282 0311******** 阻燃管PVC20,综合接线盒m 971.7 8.30 8065.11 283 0311******** 阻燃管PVC25,综合接线盒m 6.0 9.04 54.24 284 030204031010 残卫报警按钮台 6.0 55.01 330.06 285 030204031011 残卫报警扬声器(带扬声器) 台6.0 241.21 1447.26第30页分部分项工程量清单计价表工程名称: 精神科和门诊住院综合楼工程(安装) 第11页、共11页序号项目编码项目名称计量单位工程数量合同金额(元)单价合价286 ************电气配线BV-2.5mm2 m 186.0 8.65 1608.90 287 030212003012 电源线RVV-2*0.5mm2 m 404.6 1.81 732.33 288 ************电源线RVVP-4*0.5mm2 m 73.1 5.13 375.00 289 0311******** 有线电视线SYWV-75-5 个1121.4 2.20 2467.08 290 0311******** 有线电视线SYWV-75-7 个31.6 3.77 119.13 291 0311******** 有线电视线SYWV-75-9 个77.8 5.48 426.34 292 0311******** 视频监控线SYV-75-5 个1686.0 2.824754.52 293 0312******** 分配网络设备,有线电视插座个71.0 21.33 1514.43 294 0312******** 分配网络设备, 分支分配器个6.0 11.31 67.86 295 0312******** 分配网络设备,放大器个 1.0 20.23 20.23 296 0311******** 接线箱(有线电视) 个 6.0 176.07 1056.42 297 0311******** 22U落地式19吋标准机柜(有线电视) 架1.0 1285.53 1285.53 298 0311******** 37U落地式19吋标准机柜(电话及网络) 架 1.0 1830.45 1830.45 299 0311******** 超五类双铰线CAT5e m 4121.6 2.56 10551.30 300 0311******** 单口八位模块式信息插座个27.0 25.58 690.66 301 0311******** 单口电话插座个27.0 12.37 333.99 302 030204018023 配线架24口(综合4对超五类跳线) 台 2.0 416.70 833.40 303 030204018024 配线架110(综合鸭嘴4对超五类跳线) 台 1.0 644.08 644.08 304 0312******** 24口网络集线器安装台 4.0 167.62 670.48305 0311******** 19"/37U视频监视综合琴台立柜(综合双核电脑1台,矩阵切换器2台,16画面分割器,硬盘及时滞录像机,24吋监视器两台,主控键盘,直交流电源模块)套 1.0 28021.37 28021.37306 0312******** 半球摄像机彩色CCD 台17.0 676.80 11505.60 307 0312******** 半球摄像机彩色CCD(含云台) 台1.0 3085.43 3085.43本页小计72594.53合计1472873.04第31页分部分项工程量清单／施工措施项目清单与计价表工程名称：精神科和门诊住院综合楼工程(安装) 标段：第1页共1页序号项目编码项目名称及特征描述计量单位工程量金额(元)综合单价合价其中：暂估价1 C0203001 脚手架搭拆费项 1.0 5972.31 5972.312 C0201 高层建筑增加费项 1.0 3153.73 3153.73本页小计9126.04 合计9126.04投标单位（盖章）：法定代表人或其授权委托代理人（签字或盖章）：第32页。

弱电项目资料清单说明目录1一般要求 (3)2图纸、手册和技术文件的确认 (4)3产品、系统设计图 (5)4安装设计图、资料 (5)5安装验收规范书 (5)6试验、检验规范书及测试和测试检验报告 (5)7竣工图 (6)8安装手册 (6)9操作手册 (7)10维修手册 (7)11最终技术文件 (8)1一般要求我公司会向买方提供全套的技术文件，包括但不限于以下内容：1)系统文件2)技术建议书3)联络设计计划文件4)硬件设备技术文件5)软件系统技术文件6)产品设计的图纸、资料；7)各阶段各项测试检验规范书和测试检验报告；8)工程安装设计图、资料9)安装验收规范书10)安装手册11)操作手册12)用于维护的图纸、资料、手册，13)用于培训的图纸、资料、手册，14)竣工图15)最终的技术文件我公司所提供的技术文件，其内容会与所提供的设备相一致，在双方商定的某一时期内由于软硬件的修改而导致文件的任何修改，我公司均会提供修改更正或补充的印刷文件X份及激光盘X套，其内容包括：1)修改内容2)修改理由3)设备可受到的影响软件每作一次修改，都会将该程序老版本及新版本的软件文件的清单、流程图及说明交于买方，并说明原因。

我公司向监理工程师、买方提供的图纸、手册和技术资料会充分、广泛和详细地说明系统及其部件的性能、原理、结构和尺寸以及部件的型号、规格和技术参数，使买方能够实现对系统的操作、检查、修理、试验、调整和维护。

所有文件都会表示出项目名称、我公司名称、买方名称、日期和版本索引。

图纸除表示出标题、序号和比例，还会在图框旁留10—50mm的空白区，供买方使用。

图纸上日期中的月份将采用数字，例如2024/4/30（2024年4月30日）。

版本号为1，2，（从第一次发布开始），并注明版本变更的内容和原因。

有技术资料、图纸和手册都会字迹清楚，内容完整，采用国际单位制（SI）单位、通用图形和符号。

产品在国内生产的，会使用中文；产品由国外设备商在国外生产的，会使用中文或者英文。
