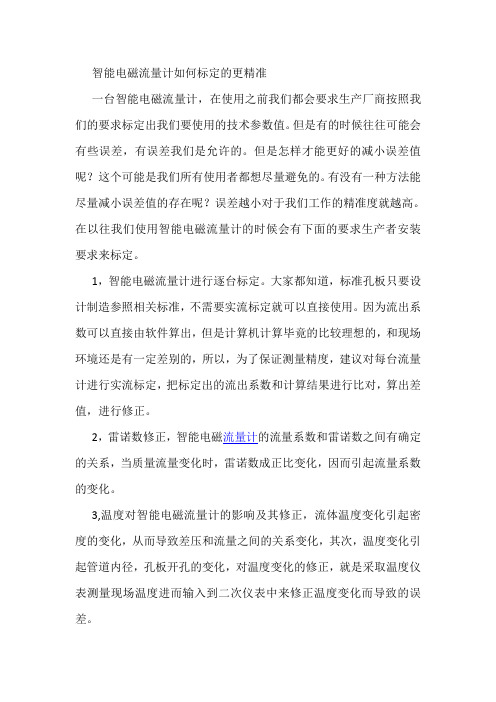

智能电磁流量计如何标定的更精准一台智能电磁流量计,在使用之前我们都会要求生产厂商按照我们的要求标定出我们要使用的技术参数值。
但是有的时候往往可能会有些误差,有误差我们是允许的。
但是怎样才能更好的减小误差值呢?这个可能是我们所有使用者都想尽量避免的。
有没有一种方法能尽量减小误差值的存在呢?误差越小对于我们工作的精准度就越高。
在以往我们使用智能电磁流量计的时候会有下面的要求生产者安装要求来标定。
1,智能电磁流量计进行逐台标定。
大家都知道,标准孔板只要设计制造参照相关标准,不需要实流标定就可以直接使用。
因为流出系数可以直接由软件算出,但是计算机计算毕竟的比较理想的,和现场环境还是有一定差别的,所以,为了保证测量精度,建议对每台流量计进行实流标定,把标定出的流出系数和计算结果进行比对,算出差值,进行修正。
2,雷诺数修正,智能电磁流量计的流量系数和雷诺数之间有确定的关系,当质量流量变化时,雷诺数成正比变化,因而引起流量系数的变化。
3,温度对智能电磁流量计的影响及其修正,流体温度变化引起密度的变化,从而导致差压和流量之间的关系变化,其次,温度变化引起管道内径,孔板开孔的变化,对温度变化的修正,就是采取温度仪表测量现场温度进而输入到二次仪表中来修正温度变化而导致的误差。
4,可膨胀性校正。
智能电磁流量计测量蒸汽,气体流量时,必须进行流体的可膨胀性校正,具体校正系数可以参照节流装置设计手册。
5,智能电磁流量计的计算,智能电磁流量计测量蒸汽时,先由差压信号求得流量值,再由蒸汽温度,压力值查表得出密度,来计算智能电磁流量计质量。
以上就是我们在使用标定要求后得出的几条在标定的时候能达到误差值尽量减小的要求。
希望在今后大家在智能电磁流量计进行标定的时候也能尽可能的减小误差值。
都能在使用智能电磁流量计时得到一定的工作效率!。
源牌电磁流量计标定系数源牌电磁流量计是一种常用的流量检测仪器,具有测量范围广、准确度高、适用于各种环境等优点。
为了保证其测量结果的准确性,需要进行定期的标定。
下面将详细介绍源牌电磁流量计的标定系数字数的步骤和注意事项。
一、标定系数字数的步骤1. 准备工作:首先需要准备好标定液体和标定设备。
标定液体的选择应根据实际使用环境和被测流体的性质来确定。
标定设备一般包括标准流量计、数字电压表、温度计等。
2. 清洁流量计:在标定之前,需要先将流量计内部进行清洗,以去除任何可能影响流量测量的杂质。
3. 连接标准流量计:将标准流量计与源牌电磁流量计并联连接,使其在同一条件下测量流量。
4. 标定电磁流量计:按照标定液体的实际流量值,依次调整源牌电磁流量计的输出信号,记录下不同流量下的输出电压数值。
5. 绘制标定曲线:根据标定实验得到的数据,绘制电磁流量计的标定曲线。
标定曲线是指在一定流量范围内,流量计的输出电压与实际流量之间的关系。
6. 标定系数计算:根据标定曲线,计算得到标定系数。
标定系数是指源牌电磁流量计输出电压与实际流量之间的比值。
7. 校验标定结果:使用标定系数对源牌电磁流量计进行校验,检查标定结果的准确性。
二、标定系数字数的注意事项1. 环境条件:在进行标定之前,要确保环境条件稳定,避免环境温度和湿度变化对标定结果的影响。
2. 测量仪器准确性:标定使用的仪器必须具备高精度和稳定性,以确保标定结果的可靠性。
3. 温度影响:源牌电磁流量计的测量结果会受到温度的影响,因此在标定过程中要对流体温度进行同步测量和记录,并根据温度修正因子进行修正。
4. 重复性测试:为了提高标定结果的准确性,可以进行多次标定实验并取平均值。
5. 标定曲线的拟合:标定曲线的绘制需要进行拟合处理,以得到最佳的曲线拟合结果。
总之,标定系数字数是确保源牌电磁流量计测量准确性的重要步骤。
通过按照上述步骤进行标定,并注意其中的注意事项,可以保证源牌电磁流量计的测量结果准确可靠,为实际工程应用提供有力的保障。
电磁流量计的在线校准方法及流程(1)目前解决电磁流量计在线校准有两种主流方案:一种是励磁线圈检查法这种方法又称为电磁流量计的"干标"方法,另一种是外夹式超声流量计校准法,也称"非接触测量法"。
但"干标"方法中由于标准线圈是直接设计到流量计表体中的,无法对其电阻等指标的性能进行定期溯源,导致无法判断一段时间后标准线圈的计量特性是否发生变化,所以"干标"很难有效实现量值溯源。
相比较"干标"方法的检测,外夹式超声流量计的检测具备不停流、不截管,不受被测流体温度、压力、密度的影响等现场校准优势。
(2)外加式超声流量计校准法现场校准时检测人员应首先检查流量计转换器内置的影响计量准确度的关键参数输入是否正确,询问工作人员的日常流量,并观察并计算流量计一段时间内的平均流速,根据标准表在实验室标准装置比对的大数据,输入标准表与被检流量计的管径和流速相近的标定系数,外径、壁厚等参数根据流量计在线操作说明现场实测输入。
计算示值误差时采用累积流量法,分三次分别读取标准表和被检表一定时间的流量累积值作为测量标准表的标准值和被检流量计示值,每次测量时间为30min,条件许可或者一天时间内流量变化比较大的情况下可测量差异明显的三个流量点。
(3)校准方法:非接触测量法,即利用外加式超声流量计夹持在被测流量计管道上,通过比对两台流量计的累积流量误差确定被检流量计的计量特性。
(4)校准项目:电磁流量计累积流量的示值误差。
(5)测量依据:JJG1033-2007《电磁流量计检定规程》。
(6)环境条件:温度:(0~45)℃,相对湿度:(40%~90%)RH,外界磁场、震动和噪声应小到对标准表和被检表的影响可忽略不计。
(7)工作介质:充满封闭管道的单相流体。
(8)测量设备如表1所示。
电磁流量计现场标定有6种方法
1.磁场法
磁场法是电磁流量计现场标定的一种常用方法。
通过在测量管道周边布置多个感应线圈,在不同瞬时电流下测量液体的感应电动势,计算出流量值。
该方法准确度高,但需要在现场移除和重新安装感应线圈。
2.冷冻磁阻法
冷冻磁阻法是一种通过冷却电磁流量计感应线圈来改变电阻值,从而实现流量的标定方法。
该方法精度较高,但需要专门的设备和一段冷却时间。
3.模拟电流发生器法
模拟电流发生器法是通过将已知电流输入到电磁流量计中,测量感应电动势,计算出流量的方法。
利用模拟电流发生器的优势可以减小误差,提高标定精度。
4.标准流量计法
标准流量计法是通过在已知流量条件下同时测量电磁流量计和标准流量计的流量值,从而校准电磁流量计的方法。
该方法对比性好,但需要准备标准流量计作为参考。
5.重力定标法
重力定标法是通过在流入和流出电磁流量计的单向管道中安装一段已知距离的竖直管,利用流体自由下落的高度差测量流量的方法。
该方法适用于清洁液体,不适用于高粘度液体。
6.其他方法
除了以上几种常用方法外,还可以根据具体情况选择其他标定方法,比如使用压差传感器进行标定,或者通过与其他流量计的输出进行校准。
需要注意的是,电磁流量计在现场标定时应根据实际情况选择合适的方法,确保测量准确度。
标定过程中应注意保持稳定的流量状态,避免外部干扰,以获得准确结果。
标定后还应及时对电磁流量计进行校准,以确保长期精确的流量测量。
电磁流量计计量标准电磁流量计是一种广泛应用于各种工业领域的流量测量仪表,其具有测量准确度高、可靠性好、无可动部件等优点。
电磁流量计的计量标准对于确保其测量结果的准确性和可靠性具有重要意义。
本文将从电磁流量计的计量标准方面进行详细阐述,包括相关法律法规、技术规范、校准方法等。
一、电磁流量计计量标准的法律法规依据电磁流量计计量标准主要依据我国的相关法律法规,如《计量法》、《计量器具监督管理办法》等。
这些法律法规明确了电磁流量计的计量要求、计量器具的监督管理等内容,为电磁流量计的计量工作提供了法律依据。
二、电磁流量计计量标准的技术规范电磁流量计计量标准的技术规范主要包括以下几个方面:1. 电磁流量计的测量原理:电磁流量计是基于法拉第电磁感应定律进行流量测量的,其测量原理已经过严格的科学验证,确保了测量的准确性。
2. 电磁流量计的主要技术参数:包括最高流速、准确度、流体导电率、流体最高温度等。
这些技术参数是评价电磁流量计性能的重要指标,也是电磁流量计计量标准的重要内容。
3. 电磁流量计的校准方法:电磁流量计的校准方法主要包括实验室校准、现场校准和在线校准等。
校准方法的选择应根据实际需要和条件来确定,以确保校准结果的准确性和可靠性。
三、电磁流量计计量标准的实施与监督电磁流量计计量标准的实施与监督主要包括以下几个方面:1. 计量器具的型式批准:电磁流量计作为计量器具,其型式应经过国家计量部门的批准,确保其符合相关计量标准的要求。
2. 计量器具的检定:电磁流量计的检定是指对其测量准确性进行检验的过程。
检定工作应由具备相应资质的计量机构进行,确保检定结果的准确性和可靠性。
3. 计量器具的监督管理:各级计量部门应加强对电磁流量计的监督管理,确保其在使用过程中符合计量标准的要求,保证测量结果的准确性和可靠性。
四、电磁流量计计量标准的重要性电磁流量计计量标准的重要性体现在以下几个方面:1. 确保测量准确性:电磁流量计计量标准规定了电磁流量计的测量原理、技术参数和校准方法等,确保了测量结果的准确性和可靠性。
一、实习背景随着我国工业自动化程度的不断提高,流量计在工业生产中的应用越来越广泛。
电磁流量计作为流量测量的一种重要手段,因其测量精度高、稳定性好、安装方便等优点,被广泛应用于石油、化工、医药、电力等行业。
为了确保电磁流量计的测量精度,定期对其进行标定是非常必要的。
本次实习旨在通过实际操作,了解电磁流量计的标定方法,提高对电磁流量计的维护和操作能力。
二、实习目的1. 掌握电磁流量计的工作原理和基本结构。
2. 了解电磁流量计的标定方法及注意事项。
3. 学会使用标准流量计进行电磁流量计的标定。
4. 提高电磁流量计的维护和操作能力。
三、实习内容1. 电磁流量计的基本原理电磁流量计是基于法拉第电磁感应定律工作的,其测量原理如下:当导电液体流过磁场时,液体中的自由电子会受到磁场力的作用,产生感应电动势。
根据法拉第电磁感应定律,感应电动势与磁场强度、液体流速、导体长度和导体横截面积成正比。
通过测量感应电动势的大小,可以计算出液体的流速。
2. 电磁流量计的标定方法电磁流量计的标定方法主要有以下几种:(1)标准流量计法:使用标准流量计作为参考,对电磁流量计进行标定。
该方法操作简单,精度较高,但需要标准流量计。
(2)流量室法:在电磁流量计前设置一个流量室,通过改变流量室内的液体流速,对电磁流量计进行标定。
该方法不需要标准流量计,但精度较低。
(3)频率法:通过测量电磁流量计输出信号的频率,对电磁流量计进行标定。
该方法操作简单,但精度较低。
本次实习采用标准流量计法进行电磁流量计的标定。
3. 实习步骤(1)准备工作:将电磁流量计和标准流量计安装在相同的管道上,确保两台流量计的安装位置、方向和角度一致。
(2)连接电源:将电磁流量计和标准流量计的电源连接好,打开电源开关。
(3)设置参数:根据电磁流量计的说明书,设置合适的测量参数,如量程、单位等。
(4)标定过程:按照以下步骤进行标定:a. 打开标准流量计的阀门,调整液体流速,使液体流速与电磁流量计的测量值接近。
电磁流量计精度标准
电磁流量计的精度标准通常由国际标准化组织(ISO)或国家标
准制定机构制定。
一般来说,电磁流量计的精度标准包括以下几个
方面:
1. 流量测量范围,精度标准通常规定了电磁流量计在不同流量
范围内的精度要求,包括低流量、中等流量和高流量范围。
2. 精度等级,通常根据应用的不同,电磁流量计的精度等级会
有所不同,例如一般工业应用、精密测量等级等,每个等级都有相
应的精度要求。
3. 环境条件,精度标准通常也会考虑环境条件对电磁流量计精
度的影响,包括温度、压力、介质等因素。
4. 校准要求,精度标准还会规定电磁流量计的校准周期和方法,以确保其持续的精准测量能力。
总的来说,电磁流量计的精度标准是确保其在各种工况下能够
准确、可靠地测量流体流量的重要依据。
具体的精度标准可以根据不同的国家和地区的标准制定机构的规定而有所不同。
电磁流量计国标电磁流量计是一种用于测量流体流量的仪表。
它采用电磁感应原理测量导电液体的流速,并将流速转化为电信号输出,从而得到流量数据。
电磁流量计由于具有精度高、测量范围广、无移动部件、结构简单等优点,被广泛使用于工业自动化领域。
为保证电磁流量计质量的稳定和可靠,国家特别制定了电磁流量计国标。
一、电磁流量计的标准化管理需要电磁流量计在生产和使用过程中,需要遵守一定的技术标准和质量要求,以确保产品的质量稳定和可靠性。
通过电磁流量计国标的发布,不仅可以促进电磁流量计的规范化生产与使用,提高行业整体水平,还可以有效降低生产成本,提高产品市场竞争力。
二、电磁流量计国标的内容电磁流量计国标主要包括以下方面:1.规格与性能:国标明确了电磁流量计的规格型号、精度等参数要求,同时也规定了电磁流量计在使用过程中的性能指标。
2.结构与组成:国标对电磁流量计的机械结构和组成部件做了详细规定,主要包括电磁感应体、电极、电子元件等组成部分。
3.安装要求:国标明确了电磁流量计的安装位置、要求,以及安全性考虑,还规定了电磁流量计在运行时必须满足的环境条件。
4.检验方法:国标规定了电磁流量计的检验方法,包括出厂检验和现场检验。
出厂检验主要是对电磁流量计在出厂前的性能进行检测,现场检验主要是对电磁流量计在安装使用后的性能进行检测。
5.标志、包装、运输和贮存:国标规定了电磁流量计组装后的标志、包装方式、运输方式和贮存条件。
三、电磁流量计国标的意义1.保证产品质量和可靠性:电磁流量计国标通过规范化产品质量和生产流程,进一步提高了产品质量和可靠性,使其更加符合市场需求。
2.促进市场竞争:电磁流量计国标规范了电磁流量计的生产和使用,使各制造商的产品具有可比性,从而促进了市场竞争,提高了消费者的选择空间。
3.降低生产成本:电磁流量计国标的出台,有助于规范生产流程,节省生产成本,提高企业经济效益。
4.提高行业整体水平:电磁流量计国标的实施,有助于提高整个行业的产品质量和技术水平,推动行业向更高质量、更高效率、更高创新的方向发展。
电磁流量计的检定工作主要内容电磁流量计作为流量检测领域中的一种关键性仪器,在工业生产中应用广泛,因此,其检定工作也显得非常重要。
电磁流量计的检定过程,旨在确保其在工作状态下具有准确性、可靠性的特性,从而保证其长度时间内稳定的精度指标。
本文将从电磁流量计的检定意义、检定方法以及注意事项等方面,做一详细介绍。
检定意义电磁流量计的检定工作旨在调整、维护其工作状态,使其在检定状态下能准确、有效地测量流量。
检定的概念包括校准、检验测试、防误差措施和偏差分析等。
电磁流量计应该具备准确性、稳定性、可靠性、灵敏度、重复性、鲁棒性等特征,这些特征必须得到检定单位的认可并在检定单位的管理下进行相关的检定。
检定方法电磁流量计在使用过程中,需要定期检定,以保证其重要性的特性和精度稳定。
常用的检定方法主要包括定点检测法、气体校正法和误差检测法等。
定点检测法定点检测法又称为点法检测,具体操作方法是在已知的流速下,分别测量不同部位的电磁流量计信号变化。
定点检测法检测时更容易发现测试点之间的误差变化,判断电磁流量计是否具有识别和适应变化的能力。
气体校正法气体校正法是一种物理校正方法,其原理是利用绝缘气体的物理特性来校正电磁流量计。
具体操作方法是在预先准确知道的气体环境下,通过电磁流量计检测得到的实测值和真实值之间的误差,来判断电磁流量计是否需要进行调整或校准操作。
误差检测法误差检测法是通过检测已知流量量时电磁流量计与标准测量设备之间的误差来判断电磁流量计的检定状态。
误差检测法需要利用标准测量设备对电磁流量计进行检测,运用误差曲线法进行判定。
误差曲线法就是通过绘制标准流量设备与电磁流量计实际流量之间的曲线作为误差曲线,判断设备精度是否达标。
注意事项在电磁流量计的检定工作中,需要注意以下事项:时间间隔根据电磁流量计的使用情况和设备精度要求,合理设定电磁流量计的检定时间间隔,为了保证精度,如果在过去的一年内检测到电磁流量计有误差或波动,建议在半年或一季度内对设备进行一次检定,以达到更好的准确性。
电磁流量计的检定工作主要内容1、电磁流量计是否禁油由于不同的电磁流量计在使用的过程中个,使用方式是不同的,所以在检定的过程中,首先要对于电磁流量计的功能以及使用方法进行了解,从而确定电磁流量计的检定方法。
一般的电磁流量计在检定的时候,都需要将其直接安装在标定装置上进行操作,但是只有确保了标定装置是严格使用油来作为电磁流量计检定的介质,这种应用有座位介质的检定模式只适用于不排斥油的电磁流量计。
在对于较为特殊的气体进行流量检定的时候,就不能应用一般的电磁流量计,需要应用禁油的电磁流量计,所以在检定的时候,由于这种禁油的电磁流量计表面与其他电磁流量计不同,所以在检测的时候需要应用禁油的标定装置,来实现对于电磁流量计的检定,同时还要经过调整将存在于油路中的空气进行排除操作,以保证检定工作的正常进行。
2、电磁流量计标定装置选择在对于电磁流量计进行检定的时候,会应用标定装置进行,在对于标定装置进行选择的时候,检定人员要严格按照相关规定要求进行选择,只有保证了标定装置的两成符合电磁流量计检定的需求,才能更好地实现检定的效果。
并且在校准表选择的时候,要保证其量程稍大于电磁流量计的量程。
在检定的时候要对于标定装置的精准度进行查定,保证其符合精密测量技术的实际要求,确保其误差不呢而过超过被检定的流量白哦本身误差的四分之一,否则其检定结果将不能得到保证。
3、电磁流量计外观的检查在对于电磁流量计进行检查的时候,外观也是一个重点考察的部分,在检定的时候,检查人员要对于检定的电磁流量计的各部分零件装配进行仔细的检查,确保每个零件安装的牢靠,避免出现松动的问题,在对于新制出来的电磁流量计进行检查的时候,还要对于电磁流量计的表面覆盖光洁面图层进行仔细的观察,一旦发现土层脱落现象,要及时的进行修复,避免影响流量机的美观性。
而且在对于电磁流量计外观进行检查的时候,电磁流量计的安全孔也是重点的检查对象,在检查的时候要注意安全孔时候有设置防尘的设施。
