变频恒压供水控制系统方案1.方案介绍变频恒压供水控制系统基本由水泵、变频器、压力传感器和PLC控制器组成。
该系统可以对水泵的运行速度进行调节，以使供水系统的压力始终保持在设定值范围内。
当系统检测到压力超过设定值时，将降低水泵的运行速度，反之则提高运行速度。
2.系统原理变频恒压供水控制系统的原理基于水泵的调速运行。
通过变频器控制电机的转速，可以实现水泵的流量调节。
系统中的压力传感器会实时监测供水系统的压力，并将压力信号传给PLC控制器。
PLC控制器根据设定的压力范围和实际的压力信号来调节变频器的输出频率。
当实际压力超过设定范围时，PLC控制器会降低变频器的输出频率，降低水泵的运行速度；当实际压力低于设定范围时，则相反地提高运行速度。
3.系统优势(1)节能环保：相比传统的供水系统，在需求较低时能够降低水泵的运行速度，减少能耗和噪音。
在需求较高时，能够提高运行速度以满足压力需求，提高系统的响应性和供水能力。
(2)压力稳定：采用变频恒压供水控制系统可以实现对供水系统压力的精确控制，保证水压始终保持在设定值范围内，提高供水质量和稳定性。
(3)设备寿命长：通过变频器控制水泵的运行速度，可以减少启停次数，减轻设备的磨损，延长水泵和其他设备的使用寿命。
(4)自动监控保护：系统可以实时监测供水压力，一旦超过设定范围，系统会自动调节水泵的运行速度，确保供水稳定，同时还能提供报警功能，及时发现和排除故障。
4.实施步骤(1)系统设计：根据实际需求，确定供水系统的压力范围和变频器的参数配置。
(2)设备选型和采购：选购符合系统需求的水泵、变频器、压力传感器和PLC控制器等设备。
(3)设备安装和连接：安装和连接好水泵、变频器、压力传感器和PLC控制器等设备。
(4)系统调试和运行：通过调节变频器的参数和设定压力范围，实现系统的压力控制和供水调节。
(5)系统监测和维护：定期检查和维护系统的各个部件，确保系统正常运行。
总结：通过变频恒压供水控制系统的应用，可以实现供水系统的智能化、高效化和节能环保化。
恒压供水自动控制系统设计方案控制策略：1.PID控制策略：根据水压的反馈信号与设定值之间的误差，计算出控制阀门的开度，以调节出水流量，使水压保持在设定值范围内。
2.水泵组合运行策略：根据需求的水流量大小，自动选择合适的水泵数量和运行状态（单泵或多泵并联），以满足供水系统对水压的要求。
3.系统监测与故障诊断策略：通过监测系统中的传感器，实时监测供水系统的压力、流量、温度等参数，并能够自动诊断故障，提供警报和故障排除建议。
硬件选择：1.压力传感器：选用高精度、稳定性好的压力传感器，能够实时准确地测量供水系统中的水压，并将信号传送给控制器。
2.控制阀门：选择高灵敏度、响应速度快的电动或气动控制阀门，能够根据控制信号快速调节水量，实现恒压供水。
3.变频器：选择适合的变频器可以根据供水需求调节水泵的运行频率，提高系统的能效，减少能耗。
4.控制器：选用可编程控制器（PLC）或微处理器控制器（MCU），具有强大的计算和控制能力，能够实时处理信号，控制整个供水系统的运行。
系统布局：1.水源与水池：根据供水需求选择水源和水池的容量，保证水能够持续供应。
2.水泵配置：根据供水系统的水压需求，选择合适的水泵类型和数量，自动控制其启停和运行状态，以稳定供水压力。
3.阀门安装：在输送管道上设置自动控制阀门，根据系统控制信号调节阀门的开度，以控制出水量，保持恒定的水压。
4.传感器安装：将压力传感器、流量计等安装在适当的位置，能够准确地测量和传递相关参数，为系统控制提供实时反馈信号。
5.控制器布置：控制器应该安装在恒温恒湿的环境中，与其他元件紧密配合，并与操作界面（如触摸屏）相连，便于操作和监控系统运行。
以上是对恒压供水自动控制系统设计方案的一个基本描述。
具体的实施方案需要根据实际情况进行具体分析和设计，以确保系统运行的稳定性、可靠性和效果。

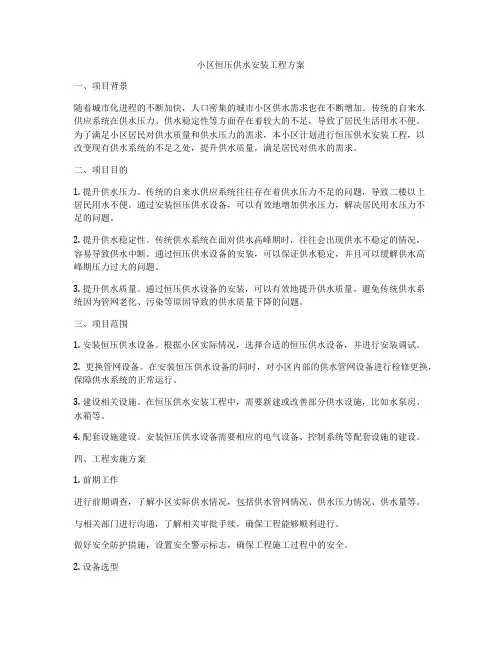

小区恒压供水安装工程方案一、项目背景随着城市化进程的不断加快，人口密集的城市小区供水需求也在不断增加。
传统的自来水供应系统在供水压力、供水稳定性等方面存在着较大的不足，导致了居民生活用水不便。
为了满足小区居民对供水质量和供水压力的需求，本小区计划进行恒压供水安装工程，以改变现有供水系统的不足之处，提升供水质量，满足居民对供水的需求。
二、项目目的1. 提升供水压力。
传统的自来水供应系统往往存在着供水压力不足的问题，导致二楼以上居民用水不便。
通过安装恒压供水设备，可以有效地增加供水压力，解决居民用水压力不足的问题。
2. 提升供水稳定性。
传统供水系统在面对供水高峰期时，往往会出现供水不稳定的情况，容易导致供水中断。
通过恒压供水设备的安装，可以保证供水稳定，并且可以缓解供水高峰期压力过大的问题。
3. 提升供水质量。
通过恒压供水设备的安装，可以有效地提升供水质量，避免传统供水系统因为管网老化、污染等原因导致的供水质量下降的问题。
三、项目范围1. 安装恒压供水设备。
根据小区实际情况，选择合适的恒压供水设备，并进行安装调试。
2. 更换管网设备。
在安装恒压供水设备的同时，对小区内部的供水管网设备进行检修更换，保障供水系统的正常运行。
3. 建设相关设施。
在恒压供水安装工程中，需要新建或改善部分供水设施，比如水泵房、水箱等。
4. 配套设施建设。
安装恒压供水设备需要相应的电气设备、控制系统等配套设施的建设。
四、工程实施方案1. 前期工作进行前期调查，了解小区实际供水情况，包括供水管网情况、供水压力情况、供水量等。
与相关部门进行沟通，了解相关审批手续，确保工程能够顺利进行。
做好安全防护措施，设置安全警示标志，确保工程施工过程中的安全。
2. 设备选型根据小区实际情况，选择合适的恒压供水设备，包括恒压供水泵、恒压供水控制器等。
考虑设备的可靠性、稳定性、节能性等因素，选择性价比较高的设备。
与设备供应商进行沟通，做好设备采购工作。
恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。
本文将介绍恒压供水方案的原理、组成部分以及优势。
2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。
这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。
为了解决这一问题，引入了恒压供水方案。
3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。
具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。
当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。
2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。
当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。
4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。
根据实际需求选择合适的水泵类型和数量。
2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。
3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。
4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。
5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。
2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。
变频器恒压供水系统方案变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
这种系统的主要优点是能够满足不同用水需求下的稳定压力供应，从而提高供水质量和稳定性。
下面是一个关于变频器恒压供水系统的方案，以便更好地了解其运作原理和应用。
一、系统概述：二、系统原理：当用水需求增加时，传感器会监测到水压下降的信号，并将此信号传递给控制器。
控制器根据传感器的反馈信号，判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速增加，从而增加水的供应量，保持恒定水压。
相反，当用水需求减少时，传感器会监测到水压上升的信号，并传递给控制器。
控制器判断出水泵的负载情况，并相应地调节变频器的输出频率，使得水泵的转速减小，从而减少水的供应量，保持恒定水压。
三、系统特点：1.稳定性：变频器恒压供水系统能够自动调节供水量，保持稳定的水压，从而保证供水的稳定性。
2.节能性：系统根据实际需求调节水泵的转速，避免了过度供水，有效减少了能耗。
3.使用寿命长：系统通过控制水泵的运行状态，减少了水泵的启停次数，延长了水泵的使用寿命。
4.安全性：系统具备过载、过压、低压和短路等保护功能，确保供水系统的安全运行。
四、系统应用：变频器恒压供水系统广泛应用于城市居民楼、写字楼、商场、医院、学校等公共建筑的给水供应，以及工业生产中的供水系统。
由于该系统能够根据实际需求精确调节水泵的供水量，满足不同用水量的需求，因此特别适用于节水型社区和工厂。
五、系统优势：1.提高供水质量：系统能够根据实际需求调节供水量，保持恒定水压，避免了因水压变化而导致的水质问题。
2.减少能耗：系统根据实际需求调节水泵的运行状态，避免了过度供水，减少了能耗。
3.简化维护：系统能够自动控制水泵的运行状态，减少了人工干预和维护工作。
4.提高供水稳定性：系统能够根据实际需求调节供水量，保持稳定的水压，提高了供水的稳定性。
综上所述，变频器恒压供水系统是一种先进的水力设备，通过控制水泵的转速，使得水压保持在设定的恒定水平上。
一拖三恒压供水方案1. 引言恒压供水系统是一种将水泵的工作状态自动调整以保持水压恒定的供水系统。
在一些特定的场景中，需要将恒压供水系统扩展为一拖三的方案，即一个水泵供水给三个不同的用水设备。
本文将介绍一种实现一拖三恒压供水的方案。
2. 方案设计2.1 硬件设备•恒压供水器：一台恒压供水器，用于控制水泵的工作状态并保持水压恒定。
•水泵：一台大功率水泵，用于将水送至三个供水设备。
•一拖三分水器：一台一拖三分水器，用于将水分流至三个供水设备。
2.2 方案流程以下是一拖三恒压供水方案的流程：1.水泵启动：当任意一个供水设备启动时，恒压供水器检测到供水压力下降，信号水泵启动。
2.恒压供水：水泵开始工作，将水送至一拖三分水器，并保持恒定的水压。
3.水分流：一拖三分水器将水分流至三个供水设备，每个设备都能得到稳定的水压供应。
4.停止供水：当所有供水设备停止工作时，恒压供水器检测到供水需求结束，信号水泵停止工作。
3. 方案优势一拖三恒压供水方案的优势如下：3.1 节约成本通过使用一台大功率水泵，可以同时供水三个设备，避免了每个设备都单独安装水泵的成本，从而节约了设备成本。
3.2 省空间一拖三恒压供水方案只需要安装一个水泵和一个分水器，相比于每个设备都安装一个水泵的方案，节省了很多空间。
3.3 操作简便只需通过恒压供水器来控制整个系统的启停，操作简单方便。
3.4 稳定压力恒压供水器能够根据供水设备的需求自动调整水泵的工作状态，保持恒定的水压，确保各个供水设备都能得到稳定的供水。
4. 方案实施4.1 安装水泵首先，按照安装要求安装一台大功率水泵，该水泵需要能够满足同时供水三个设备的需求。
4.2 安装一拖三分水器在水泵出口处安装一拖三分水器，确保分水器的设计能够保证三个供水设备同时得到稳定的供水。
4.3 安装恒压供水器安装恒压供水器，连接水泵和一拖三分水器，并根据具体型号的使用说明进行设置和调试。
4.4 调试系统在安装完毕后，进行系统的调试工作。
OCCUPATION 2012 12132研究R ESEARCH 变频恒压供水系统方案设计赵 毅摘 要：变频恒压供水系统由ＰＬＣ、传感器、变频器及水泵机组组成闭环控制系统，经变频器内置ＰＩＤ进行运算，通过ＰＬＣ控制变频与工频切换，实现闭环自动调节变频恒压供水，代替了传统的水塔供水控制方案。
关键词：恒压供水 变频调速 变频器 ＰＬＣ一、系统总体方案的设计1.供水控制系统的结构供水控制系统的设计主要包括两方面：一方面是机械结构的设计；另一方面是PLC和变频器电气控制方面的设计。
（1）主要组成部分。
①压力传感器：作为系统的控制输入量，能否准确采集该信号决定控制系统的精度及可靠性。
②控制器：是整个控制系统的核心，通过对外界输入状态进行检测，输出控制量；对外界输入的数据进行运算处理后，输出相应的控制量。
例如单片机、可编程逻辑控制器、计算机等。
本系统采用西门子的SIMATIC S7-200系列。
CPU226具有24个输入点和16个输出点，共40个I/O点。
③变频器：作为核心控制器的后续控制单元，对终端设备进行控制，最终达到控制要求。
本系统主要采用全新一代标准变频器中的风机和泵类变转矩负载专用MM430型变频器。
功率范围7.5kW至250kW。
具有高度可靠性和灵活性。
④水泵：供水系统的执行机构，通过变频器控制电动机的转速，最后达到控制水泵流量大小的要求。
（2）电气控制系统。
电气控制系统主要包括操作面板、电气控制柜等单元。
在该系统中需要检测较多的数字输入量，并且还要检测模拟量的输入，然后根据设定的程序进行数据处理，供水系统的监控主要包括水泵的自动启停控制、供水压力的测量与调节、系统水处理设备运转的监视及控制、故障及异常状况的报警等。
电气控制系统安装在电气控制柜中，包括供水控制器(PLC系统)、变频器和电控设备三个部分。
2.恒压供水系统的工作原理变频恒压供水系统以供水出口管网水压为控制目标，在控制上实现出口总管网的实际供水压力跟随设定的供水压力。
一拖三恒压供水方案一拖三恒压供水方案是一种高效、便捷、节能的供水系统解决方案。
它的设计理念是通过将一个水泵与三个恒压变频器相结合，实现对三个不同水压需求区域的供水控制，确保每个区域的供水需求得到满足。
本文将详细介绍一拖三恒压供水方案的原理、优势和适用场景。
一、方案原理一拖三恒压供水方案采用了恒压变频技术，通过调节水泵的转速来实现恒压供水。
具体而言，方案将一个主水泵与三个恒压变频器相连接，每个变频器控制一个区域的供水。
当某个区域的供水需求发生变化时，相应的变频器会自动调节水泵的转速，以保持该区域的水压恒定。
这种供水方案能够根据实际需求实时调整水泵的运行状态，提高供水系统的稳定性和效率。
二、方案优势1. 灵活性：一拖三恒压供水方案适用于各种不同水压需求的场景。
通过调整恒压变频器的参数，可以实现对不同区域的精准控制，保证每个区域的供水压力恒定。
2. 节能环保：方案采用变频调速技术，可以根据实际需求调整水泵的转速，避免了传统方法中常见的频繁启停现象，降低了能耗。
同时，恒压供水方案能够减少供水过程中的压力波动，降低了水泵的能耗，有利于保护环境。
3. 维护成本低：一拖三恒压供水方案的设备维护成本相对较低。
恒压变频器具有自动报警、故障诊断等功能，可以提前预警并自动记录故障信息，减少了维护人员的巡检和维护时间，降低了运维成本。
4. 稳定可靠：采用了一拖三的供水方案，即一台水泵供水给三个区域，并配备相应的恒压变频器，使得整个供水系统更加稳定可靠。
即使其中一个区域的水泵故障，其他区域的供水依然能够正常进行，大大提高了供水系统的可靠性。
三、适用场景一拖三恒压供水方案适用于各类供水系统，特别是在以下场景中有显著优势：1. 大型住宅小区：大型住宅小区通常包含多个楼栋和不同水压需求的住户。
通过采用一拖三恒压供水方案，可以根据不同楼栋、不同住户的供水需求，实现精确的水压控制，提高居民的供水质量和舒适度。
2. 商业综合体：商业综合体中常常包含商场、写字楼等多个区域，每个区域的供水需求不同。
恒压供水系统设计2篇恒压供水系统设计（一）恒压供水系统是一种通过自动调节管网压力来实现稳定供水的系统。
其设计原理是通过控制设备，使得在各个用水点的供水压力保持不变，不受流速、水量和管道布置的变化影响。
恒压供水系统设计的目标是提供稳定的水压，确保用户在任何时间、任何位置都能得到符合需求的供水。
对于恒压供水系统的设计，首先需要确定系统所需的最小输出压力。
这可以根据用户需求、水压变化规律和供水区域的具体情况来决定。
然后，根据所需的最小输出压力确定恒压供水系统的工作参数，包括自动调节阀的开度、泵的流量和压力控制设置等。
在设计过程中，需要充分考虑用水的峰值和谷值，以及管道的阻力特性等因素。
根据实际情况，可以采用单一泵或多泵并联供水的方式来满足用水量的变化需求。
同时，还要考虑到水泵的启停次数，以减少能耗和设备磨损。
在安装恒压供水系统时，要确保管道的正常运行以及管网的稳定性。
为了避免噪音和水锤现象，需要进行合理的管道布置和降压装置的设置。
此外，还要注意管道的抗震性能和排气阀的设置，以保证系统的安全运行。
恒压供水系统设计（二）在恒压供水系统的设计中，需要考虑到不同区域的压力平衡和调节器的选择。
为了实现恒压供水，可以采用稳压罐、自动调节阀或调速泵等设备。
这些设备能够监测用水情况，并根据实际需求调整水压，保证供水的稳定性。
在恒压供水系统中，还需要注意水源的选择和利用。
优先选择自然水源，如地下水和河流水，以减少对自来水厂的依赖，并降低成本。
同时，要考虑水质的问题，采用适当的水处理设备进行处理，确保供水质量达到标准要求。
在设计恒压供水系统时，还应考虑到紧急情况的处理和备用供水的设置。
如遇到水源中断或管道故障时，要能够及时启动备用供水系统，以保证用户正常用水。
同时，要有紧急停水装置，用于紧急情况下的停水处理。
在系统运行过程中，要定期进行检查和维护，保证设备的正常工作和供水系统的稳定性。
对供水泵、自动调节阀和稳压罐等设备进行定期保养，清洗管道内部的杂质和沉积物，确保系统的畅通。

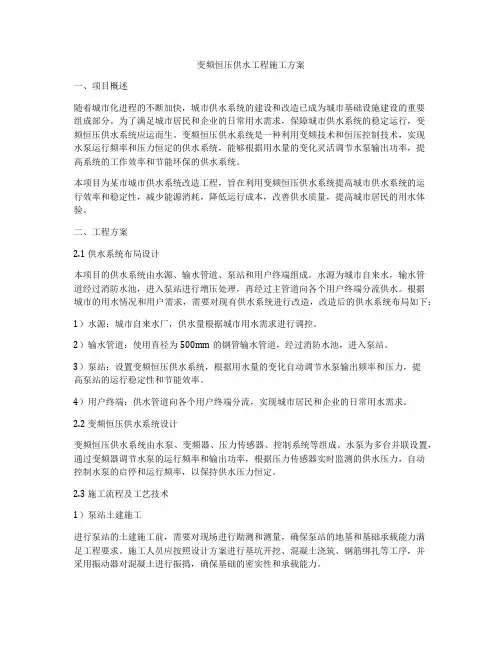

变频恒压供水工程施工方案一、项目概述随着城市化进程的不断加快，城市供水系统的建设和改造已成为城市基础设施建设的重要组成部分。
为了满足城市居民和企业的日常用水需求，保障城市供水系统的稳定运行，变频恒压供水系统应运而生。
变频恒压供水系统是一种利用变频技术和恒压控制技术，实现水泵运行频率和压力恒定的供水系统，能够根据用水量的变化灵活调节水泵输出功率，提高系统的工作效率和节能环保的供水系统。
本项目为某市城市供水系统改造工程，旨在利用变频恒压供水系统提高城市供水系统的运行效率和稳定性，减少能源消耗，降低运行成本，改善供水质量，提高城市居民的用水体验。
二、工程方案2.1 供水系统布局设计本项目的供水系统由水源、输水管道、泵站和用户终端组成。
水源为城市自来水，输水管道经过消防水池，进入泵站进行增压处理，再经过主管道向各个用户终端分流供水。
根据城市的用水情况和用户需求，需要对现有供水系统进行改造，改造后的供水系统布局如下：1）水源：城市自来水厂，供水量根据城市用水需求进行调控。
2）输水管道：使用直径为500mm的钢管输水管道，经过消防水池，进入泵站。
3）泵站：设置变频恒压供水系统，根据用水量的变化自动调节水泵输出频率和压力，提高泵站的运行稳定性和节能效率。
4）用户终端：供水管道向各个用户终端分流，实现城市居民和企业的日常用水需求。
2.2 变频恒压供水系统设计变频恒压供水系统由水泵、变频器、压力传感器、控制系统等组成。
水泵为多台并联设置，通过变频器调节水泵的运行频率和输出功率，根据压力传感器实时监测的供水压力，自动控制水泵的启停和运行频率，以保持供水压力恒定。
2.3 施工流程及工艺技术1）泵站土建施工进行泵站的土建施工前，需要对现场进行勘测和测量，确保泵站的地基和基础承载能力满足工程要求。
施工人员应按照设计方案进行基坑开挖、混凝土浇筑、钢筋绑扎等工序，并采用振动器对混凝土进行振捣，确保基础的密实性和承载能力。
2）设备安装泵站设备安装主要包括水泵、变频器、压力传感器、控制系统等设备的安装与调试。
变频器恒压供水方案1. 引言变频器恒压供水方案是一种应用于供水系统中的控制方案，通过使用变频器控制水泵的运行速度，实现供水系统中恒定的水压。
该方案广泛应用于城市建设、工业生产等领域，在提高供水系统效率、降低能耗方面具有重要意义。
本文将详细介绍变频器恒压供水方案的工作原理、特点以及实施步骤。
2. 工作原理变频器恒压供水方案的核心在于使用变频器控制水泵的转速，从而调整供水系统中的水流量和水压。
其工作原理如下：1)传感器检测水压信号：在供水系统的出口处安装压力传感器，用于监测当前的水压情况。
2)变频器感知信号并调整频率：压力传感器监测到的水压信号经过变频器转换为电信号，并通过内置的算法进行分析和处理。
变频器根据水压信号的变化调整水泵的转速，使得供水系统中的水压保持在设定的恒定水压范围内。
3)控制水泵运行状态：根据变频器调整的水泵转速，控制水泵的启停和运行，以及水泵的工作时间。
4)实时监测和反馈：通过变频器的显示屏或远程监控系统，实时监测供水系统的运行状态，包括水泵的转速、水压情况等，并可通过网络等方式将监测数据反馈给相关人员。
3. 特点和优势变频器恒压供水方案相比传统的供水系统，具有以下特点和优势：•省能节能：通过变频器控制水泵的转速，减少水泵的运行时间和功率消耗，降低能源消耗和运行成本。
•精确控制供水压力：采用恒压控制方法，可精确控制供水系统的水压，避免水压过高或过低对供水系统和设备造成的损坏。
•减少水泵启停次数：通过变频器调整水泵转速，使得水泵运行平稳，减少启停频繁，延长水泵的使用寿命。
•自动调节：当供水系统的水压发生变化时，变频器能够及时感知并调整水泵的运行状态，保持恒定的水压。
•实时监测：变频器可实时监测供水系统的运行状态，通过显示屏或远程监控系统提供供水系统的数据和报警信息，方便运维人员进行管理和维护。
4. 实施步骤实施变频器恒压供水方案的步骤如下：1)系统设计：根据实际需求，确定供水系统的流量要求、所需水压范围等参数，进行系统设计。
恒压供水系统方案恒压供水系统方案常用组合方式立式系列恒压供水系统方案设备吨位为2-20吨，系立式供水设备，具有占地面积小的优点，以水井或蓄水池做水源，适用于地面面积小，用水量少的用户。
卧式系列无恒压供水系统方案设备吨位为10-100吨，系卧式供水设备，以水井或蓄水池做水源，适用于企业事业单位，农村等用水量较大的用户使用。
恒压供水系统方案安装要求：1、恒压供水系统方案泵的安装方式分为硬性联接安装和柔性联接安装。
2、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
3、排出管路如装逆止阀应装在闸阀的外面。
4、无恒压供水系统方案安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体5、恒压供水系统方案安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
恒压供水系统方案性能特点1、变频给水设备直接和市政管网相接，不用建水池。
2、变频给水设备体积小，占地少，安装方便。
3、恒压供水系统方案水源罐，泵组全为不锈钢，水无二次污染。
4、恒压供水系统方案水压稳定，不会造成相邻用户管网压力波动。
5、全自动运行，可无人值守。
6、恒压供水系统方案保护功能齐全，故障自动显示，报警。
恒压供水系统方案共分以下几个系列：双泵系列：流量从0-200m3/H。
三泵系列：流量从25-300m3/H。
一用一备系列：流量从0-100m3/H。
单泵系列：流量从0-25m3/H。
无负压供水系列：流量从0-300m3/H。
经济型单泵系列：流量从0-25m3/H。
家用单泵系列：流量从0-3m3/H。
总结：恒压供水系统方案可谓具有实际价值的的环保节能供水产品，设备融合了真空抑制、变频等诸多比较先进的技术，有效利用了原有自来水管网的压力，实现供水系统的稳压、节能。
同时，由于该供水设备不产生负压，节省了建水池、水箱的成本，还有效避免了水源的二次污染，不仅降低了供水的项目成本，而且有利于节约能源。
在倡导科技创新、节能的21世纪，恒压供水系统方案的应用有利于降低能耗，防止自来水的二次污染，具有广阔的社会发展前景。
恒压供水设计方案恒压供水设计方案一、设计原则1. 提供稳定的水压，保证用户用水的舒适性和正常使用。
2. 节约能源，降低供水成本，提高供水效率。
3. 保证供水管道的可持续发展，具有一定的扩展性和可靠性。
二、设计方案1. 供水泵站设计（1）选择合适的泵站设备，应根据供水系统的工作压力、流量和运行特点来确定。
（2）采用多台泵机并联的方式工作，能够实现安全、有效地供水。
（3）设置自动切换和备用泵机，以防止主泵故障或维护时造成供水中断。
（4）设置调节阀门和变频器，可根据实际需求调整泵机的工作状态，提高供水效率。
2. 供水管道设计（1）选择合适的管材和管径，应根据供水量、用水地点和距离来确定，以保证供水的稳定性和正常使用。
（2）对于远离泵站的供水管道，应采取适当的措施降低水压损失，例如设置增压泵、增设储水罐等。
（3）建立完善的管网系统，包括主干管、支线管和用户管道，确保供水的覆盖范围和供水质量。
3. 控制系统设计（1）采用先进的水位监测技术来监控水池或储水罐的水位变化，及时调整泵机的运行状态。
（2）安装流量计和压力传感器来监测和调节供水的流量和压力，保持供水的稳定性。
（3）设置自动控制系统，根据供水量和用户需求来调整泵机的运行状态，实现恒压供水。
三、设备优化1. 选择高效节能的供水泵机，减少能源消耗。
2. 采用智能控制系统，实现供水过程的自动化控制和调整，提高供水效率。
3. 定期对设备进行检测和维护，保证设备的正常运行和寿命。
四、安全保障措施1. 为供水设备安装过压和过流保护装置，以防止设备因过载而损坏。
2. 设备运行过程中及时发现并处理漏水和管道破损等问题，及时修复和更换。
3. 建立完善的供水管理系统，加强对供水质量和供水压力的监测和控制，确保供水的安全性和稳定性。
综上所述，恒压供水设计方案应根据实际需求和条件来确定，要充分考虑稳定性、节能和可靠性等因素，以提供舒适的水压和正常的供水。
在设计和运行过程中，要定期检测和维护设备，保证其正常运行和寿命，同时要加强对供水质量和压力的监测和控制，保障供水的安全性和稳定性。
恒压供水设计方案恒压供水是指在管网压力条件下，通过调整和控制供水泵的运行，使用户所用水压力保持稳定的一种供水方式。
它能够有效解决供水过程中压力不稳定的问题，给用户提供更加舒适的用水环境。
1.系统结构设计：恒压供水系统由恒压供水设备、主管道、分支管道和用户终端组成。
设备包括水泵、调速器、压力传感器、控制系统等。
主管道要选择适当的材料，保证输水流量和压力的稳定性。
分支管道要合理布局，避免压力损失和水质变化。
2.泵选型设计：根据用户的用水需求和压力要求，选择合适的水泵。
一般情况下，恒压供水系统中采用多台水泵并联运行，根据需求进行启停或变频调速控制，以保持恒定的供水压力。
水泵的选型需要考虑到用户用水周期性的变化，以及管网输水容量的要求。
3.控制系统设计：恒压供水系统中的控制系统起到起停和调速的功能，主要包括开关控制、流量调整和压力调整。
开关控制可以手动或自动实现，流量调整可以通过启停水泵或调节水泵扬程实现，压力调整可以通过调节水泵的出口压力来实现。
控制系统的设计需要考虑到用户的需求和供水的稳定性。
4.安全措施设计：恒压供水系统在设计中需要考虑到各种可能出现的故障情况，并做好相应的安全措施。
例如，设置过压保护和低压保护装置，以防止系统超压或低压情况发生。
另外，还需要设置液压保护和液位控制装置，对阀门和水泵进行监测和控制，防止设备损坏和供水中断。
5.经济性分析：恒压供水系统的设计要考虑到经济效益，综合考虑设备投资、运行成本和维护费用等因素，进行经济性分析。
通过优化设计和选择合适的设备，使系统达到性价比最优化。
综上所述，恒压供水设计方案需要综合考虑用户需求、管网设计、设备选型和控制系统等多个方面。
只有通过合理的设计和选择，才能实现恒定的供水压力，提供舒适和稳定的用水环境。
同时，还需要注重安全性和经济性的考虑，以确保系统的正常运行和经济效益的实现。
水泵恒压供水方案一. 泵房供水电机一般以恒定速度运行，用大小泵切换或调节进出水阀的方法调节水压及流量，以满足各种不同的需求.这种低效率控制流量的方法，不能满足实际工作要求，由于工作中水量变化,可能使平均水压升高，一方面造成不必要的能量消耗还会使管网因较大的压力冲击，使管网破裂;另一方面使水压不稳，影响供水品质.二. 采用变频恒压供水自动化控制的特点：1.节省电能，降低能源消耗，能24小时维持恒定压力,并根据压力信号自动启动备用泵,无级调整压力，供水质量好，与传统供水相比，不会造成管网破裂及水龙头共振现象.2.启动平滑,减少电机水泵的冲激，延长了电机及水泵的使用寿命，降低了维修成本，避免了传统供水中的水锤现象.3.变频恒压供水保护功能齐全，运行可靠，具有欠压,过压，过流，过热等保护功能.可根据用户需要，选择各种附加功能.三. 供水工况目前通过二台45KW,二台15KW的水泵（一用一备），工艺要求水压为5Mpa。
主要考虑节能及自动化的要求，内置自动节能,PID,简易PLC及通讯接口等功能，可以方便与PLC,现场总线进行通讯,方便操作及监控，同时可以方便地与压力传感器连用。
四、恒压供水原理当供水系统阻力一定时，水泵转速的变化，将会改变供水系统的压力和流量。
如图1所示,当水泵转速由N1提升到N2时，由于阻力曲线R不变，水泵工况由A点移到B点。
则流量由Q1提升到Q2,同时扬程也由H1提升到H2。
系统阻力不变时，只需调节电动机的转速，即可改变流量与扬程。
H RH2 N2 P=QxHxr/102xn(1)H1 N1 BP：水泵工况点的轴动功率(KW)H0 A Q：水泵工况点的水压或流量(m3/s)Q1 Q2 Q H:水泵工况点的扬程(m)r:输出介质单位体积重量(Kg/mH0 (图1)n:水泵工况点的泵效率(%)根据离心泵的公式(1)和水阻力特性曲线，我们可以知道,在水阻特性一定时，调速N与流量Q、扬程H、轴功率P之间的关系式为：Q2/Q1二N2/N1(2)H2/H1=(N2/N1)2P2/P1=(N2/N1)3公式(2)中，流量Q与转速N成正比，扬程H与转速N的平方成正比;轴功率P与转速N的立方成正比。
恒
压
供
水
案2013年5月
目录
一、企业供水系统问题分析 (1)
1.1、原有供水系统配置 (1)
1.2、原系统存在的问题分析 (3)
二、解决方案 (5)
2.1、方案要点 (5)
2.2、控制原理 (5)
三、设备和工程量清单 (8)
四、施工计划 (9)
五、售后服务 (9)
一、企业供水系统问题分析
1.1、原有供水系统配置
贵司原有供水系统，拥有****给水泵(图1-1)，实际应用过程中，基本上****即可满足需求。
每台水泵吸水管终端未安装底阀，改用储水槽利用虹吸原理来达到吸水效果，虽然初期投入成本较高但运行稳定性高于底阀。
每台水泵出水口均安装了管道减震器、闸阀和止回阀管径均为DN150，汇入主管道（DN300）。
水泵动力控制柜3只，每只负责控制2台水泵，初期安装的变频器已经损坏现已改为工频运行。
供水管道安装电磁流量计、压力表等检测仪表。
具体参数如（表1-1）
表1-1 供水系统设备及参数列表
图1-1 供水系统图
1.2、原系统存在的问题分析
经贵司工程师介绍和现场勘察，原有供水系统存在以下问题，经过我司工程技术人员分析，其原因如下：
⏹水表计量精确度
贵司采用人工抄表的方式，统计各个厂区用水量和总供水量，各个厂区用水量与总供水量误差较大；
原因在于：人工抄表本身存在时间上误差；贵司总表流量计与工况不匹配，且维护不到位；
⏹水表损坏率较高
各厂区水表的损坏频率较高；
原因在于：总表流量计与工况不匹配，而且维护不到位；
⏹流量计不匹配而且维护不到位
贵司总供水管侧安装的流量计为6MPa，而日常使用压力远远低于该参数，而且贵司水质较差，探头很长时间未维护；
⏹水泵存在漏水现象
贵司***台水泵存在严重漏水，***台存在轻微漏水；
⏹控制柜不能使用
控制柜子已经投入使用**年，维保措施不到位，目前已经无法使用，主要体现在变频启动后水泵扬程不够。
二、解决方案
2.1、方案要点
⏹贵司可自行安排水泵维修，先解决水泵漏水问题；
⏹原有变频控制系统已损坏，维保早已到期，失去维修价值，
做设备更换处理；
⏹现有供水总管电磁流量计与工况不匹配，且维护不到位，做
设备更换处理；
⏹定制新的恒压供水控制系统，含变频控制柜、控制箱和匹配
的电磁流量计，实现恒压供水，设定供水压力可自行调整；
⏹系统带有多种工作模式转换功能，故障期间，自动切换到工
频电路，也可手动切换到原有模式，不影响生产。
⏹通过本系统附带的电表等，将清水泵房用电量纳入自动计量。
2.2、控制原理
每组三台水泵(1#,2#,3#)根据供水状态的不同，具有变频、工频两种运行方式，因此每台主水泵均要求通过两个接触器分别与工频电源和变频电源输出相联;辅助泵只运行在工频状态，通过一个接触器接入工频。
连线时一定要注意，保证水泵旋向正确，接触器的选择依据电动机制容量来确定。
启动自动变频运行方式时，首先起动一台泵变频运行供水，当用
水量大，超过单台泵最大供水能力而无法维持管道内水压时，延时1分钟PLC通过变频器启动2#主水泵供水，同时1#泵工频运行。
在1#、2#水泵供水过程中，变频器根据水压的变化通过PID调节器调整2#水泵的转速来控制流量，维持水压。
若用水量继续增加，变频器输出频率达到上限频率时，仍达不到设定压力，延时1分钟，由PLC给出控制信号，将2#水泵与变频器断开，转为工频恒速运行，同时变频器对3#水泵软启动。
系统工作于1#、2#工频、3#变频的两台水泵并联运行的供水状态。
若用水量继续增加，三台水泵也不能满足水压要求时，将启动另一组按上述过程继续增开水泵台数……直到满足水压要求。
整个加泵过程中，总是保证原来工作于变频运行状态的水泵转入工频恒速运行，新开泵软启动并运行在变频状态，保证只有一台水泵运在变频状态。
如图2-1 控制流程原理图。
当用水量减少时，变频器通过PID调节器降低水泵转速来维持水压。
若变频器输出频率达到下限频率时，水压仍过高，延时1分钟，按“先起先停”的原则，由PLC给出控制信号，将当前供水状态中最先工作在工频方式的水泵关闭，同时PID调节器将根据新的水压偏差自动升高变频器输出频率，加大供水量，维持水压。
当用水量持续减少，系统继续按“先起先停”原则逐台关闭处于工频运行的水泵。
当系统处于单台主水泵变频供水状态时，若用水量减少，变频器输出频率达到下限频率时，水压仍过高时，延时5分钟后，关闭变频
泵运行，把工频泵切换成变频方式供水。
图2-1 控制流程原理图
三、设备和工程量清单主要设备和工程量清单
四、施工计划
为了保证本项目顺利、有序实施，按时完成。
制定了详尽的项目进度计划。
整个实施工作主要分3步进行：
包括试运行、最终项目验收、文档移交共三个阶段。
图4-1 施工计划表
为了保证本系统工程的顺利进行，我司除了组织本工程建设的人员外，还确立了技术支持小组和售后服务小组，组成一支专门的队伍，整个项目的组织将由我司和用户方联合项目管理小组合作组成。
具体的组织规划如下图：
图4-2 施工组织规划图
五、售后服务
本系统质保期为***年。
质保期内，除人为因素和不可抗拒因素导致的故障外，我司负责系统的调试、维修以及故障设备更换；质保期间以外，双方另行协商，我司只收取成本费用。
1．我司所提供合同内设备，从验收之日起，所有产品及零配件质保期按年的免费保修服务，在质保期内，若有产品质量问题，由我司负责免费更换或维修。
质保期满后，设备维修时，我司按成本费计算。
更换的产品必须是新的，且质保期限从当时算起。
2．凡由产品质量问题引起的各类故障，我司在接到客户故障报
修通知后，在8小时内响应，24小时内解决故障，若在24小时内不能排除故障的，则应由我司提供不低于原设备标准的备用产品保证用户的正常使用。
3．我司向企业免费培训设备操作管理，要求达到能正确使用与维护本合同的设施、设备。
4、维护保养服务：保修期内，凡因我方设备或施工导致的问题，我们承诺负责全面解决，并及时更换维修相关设备。
我司承诺长期从事此类系统工程的经营，以保证对损坏设备的更换迅速。
❖售后服务流程图。
