CAD 如何使用图层管理器

CAD图层的使用

不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。

我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。

图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

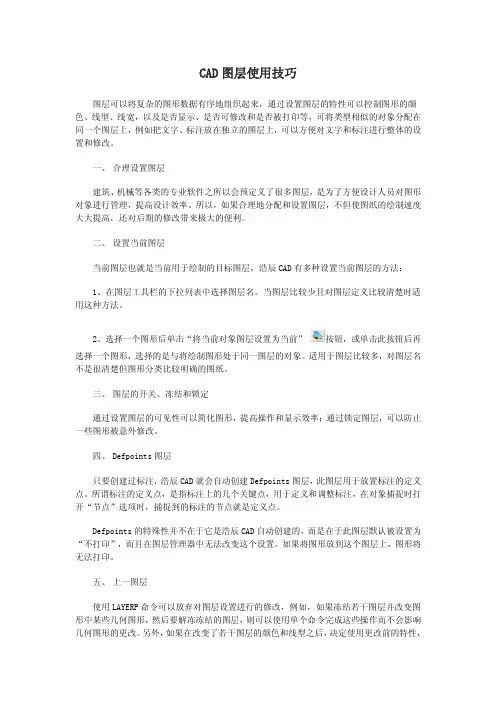

CAD图层使用技巧

图层可以将复杂的图形数据有序地组织起来，通过设置图层的特性可以控制图形的颜

色、线型、线宽，以及是否显示、是否可修改和是否被打印等，可将类型相似的对象分配在

同一个图层上，例如把文字、标注放在独立的图层上，可以方便对文字和标注进行整体的设

置和修改。

一、 合理设置图层

建筑、机械等各类的专业软件之所以会预定义了很多图层，是为了方便设计人员对图形

对象进行管理，提高设计效率。所以，如果合理地分配和设置图层，不但使图纸的绘制速度

大大提高，还对后期的修改带来极大的便利。

二、 设置当前图层

当前图层也就是当前用于绘制的目标图层，浩辰CAD有多种设置当前图层的方法：

1、在图层工具栏的下拉列表中选择图层名。当图层比较少且对图层定义比较清楚时适

用这种方法。

2、选择一个图形后单击“将当前对象图层设置为当前” 按钮，或单击此按钮后再

选择一个图形，选择的是与将绘制图形处于同一图层的对象。适用于图层比较多，对图层名

不是很清楚但图形分类比较明确的图纸。

三、 图层的开关、冻结和锁定

通过设置图层的可见性可以简化图形，提高操作和显示效率；通过锁定图层，可以防止

一些图形被意外修改。

四、 Defpoints图层

只要创建过标注，浩辰CAD就会自动创建Defpoints图层，此图层用于放置标注的定义

点。所谓标注的定义点，是指标注上的几个关键点，用于定义和调整标注，在对象捕捉时打

开“节点”选项时，捕捉到的标注的节点就是定义点。

Defpoints的特殊性并不在于它是浩辰CAD自动创建的，而是在于此图层默认被设置为

“不打印”，而且在图层管理器中无法改变这个设置。如果将图形放到这个图层上，图形将

无法打印。

五、 上一图层

使用LAYERP命令可以放弃对图层设置进行的修改，例如，如果冻结若干图层并改变图

形中某些几何图形，然后要解冻冻结的图层，则可以使用单个命令完成这些操作而不会影响

几何图形的更改。另外，如果在改变了若干图层的颜色和线型之后，决定使用更改前的特性，则可以使用LAYERP放弃所做的更改并恢复原始的图层设置。说明这个命令只是恢复了对图

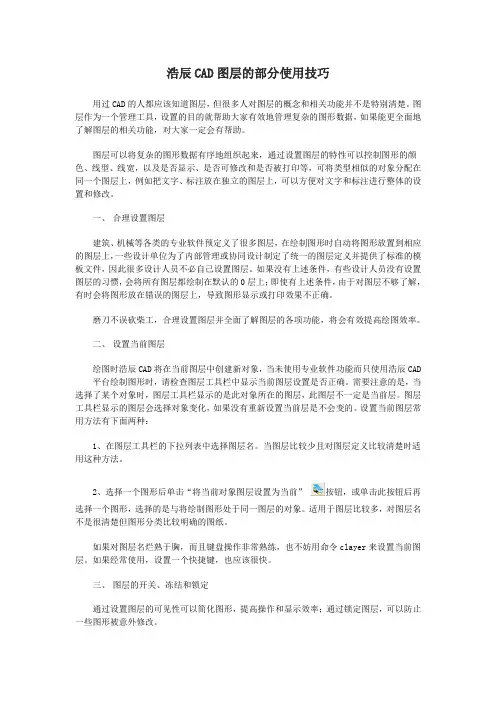

浩辰CAD图层的部分使用技巧

用过CAD的人都应该知道图层，但很多人对图层的概念和相关功能并不是特别清楚。图层作为一个管理工具，设置的目的就帮助大家有效地管理复杂的图形数据，如果能更全面地了解图层的相关功能，对大家一定会有帮助。

图层可以将复杂的图形数据有序地组织起来，通过设置图层的特性可以控制图形的颜色、线型、线宽，以及是否显示、是否可修改和是否被打印等，可将类型相似的对象分配在同一个图层上，例如把文字、标注放在独立的图层上，可以方便对文字和标注进行整体的设置和修改。

一、 合理设置图层

建筑、机械等各类的专业软件预定义了很多图层，在绘制图形时自动将图形放置到相应的图层上，一些设计单位为了内部管理或协同设计制定了统一的图层定义并提供了标准的模板文件，因此很多设计人员不必自己设置图层。如果没有上述条件，有些设计人员没有设置图层的习惯，会将所有图层都绘制在默认的0层上；即使有上述条件，由于对图层不够了解，有时会将图形放在错误的图层上，导致图形显示或打印效果不正确。

磨刀不误砍柴工，合理设置图层并全面了解图层的各项功能，将会有效提高绘图效率。

二、 设置当前图层

绘图时浩辰CAD将在当前图层中创建新对象，当未使用专业软件功能而只使用浩辰CAD 平台绘制图形时，请检查图层工具栏中显示当前图层设置是否正确。需要注意的是，当选择了某个对象时，图层工具栏显示的是此对象所在的图层，此图层不一定是当前层。图层工具栏显示的图层会选择对象变化，如果没有重新设置当前层是不会变的。设置当前图层常用方法有下面两种：

1、在图层工具栏的下拉列表中选择图层名。当图层比较少且对图层定义比较清楚时适用这种方法。

2、选择一个图形后单击“将当前对象图层设置为当前” 按钮，或单击此按钮后再选择一个图形，选择的是与将绘制图形处于同一图层的对象。适用于图层比较多，对图层名不是很清楚但图形分类比较明确的图纸。

如果对图层名烂熟于胸，而且键盘操作非常熟练，也不妨用命令clayer来设置当前图层。如果经常使用，设置一个快捷键，也应该很快。

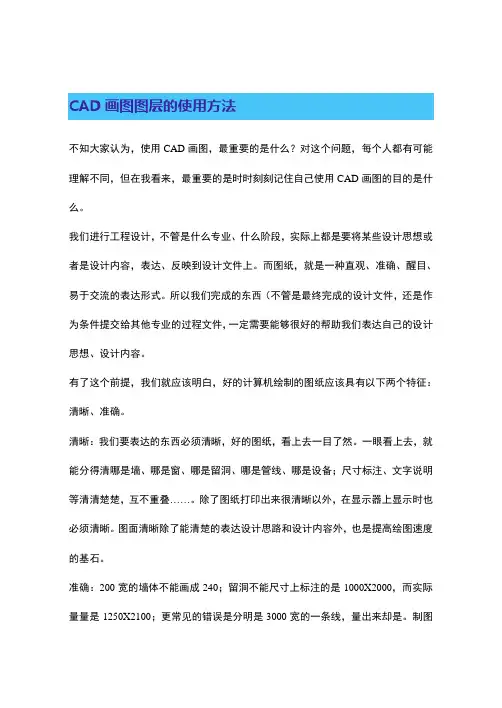

CAD画图图层的使用方法

不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。

我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。只有做到这两点，才能够说绘图方面基本过关了。

图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。
