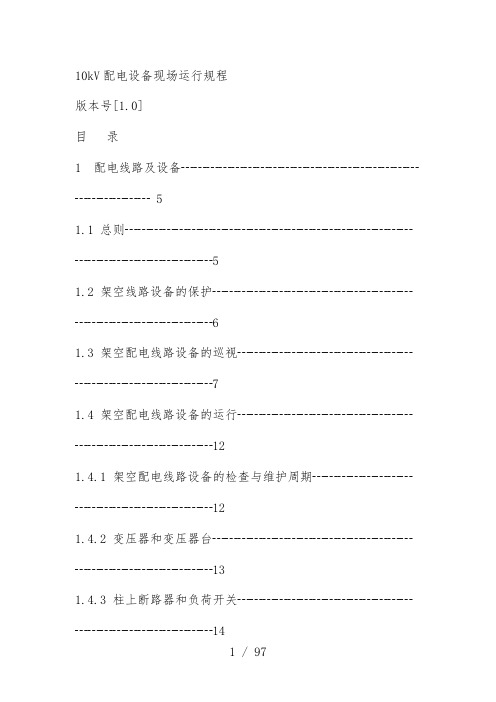

10kV配电设备现场运行规程版本号[1.0]目录1 配电线路及设备┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 51.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51.2 架空线路设备的保护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄61.3 架空配电线路设备的巡视┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄71.4 架空配电线路设备的运行┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.1 架空配电线路设备的检查与维护周期┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄121.4.2 变压器和变压器台┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄131.4.3 柱上断路器和负荷开关┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄141.4.4 刀闸和熔断器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.5 防雷与接地┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄151.4.6 设备验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.5 缺陷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.6 月度运行分析制度┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄171.7 季节性工作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄181.8 事故处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄201.9 技术管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.1 技术资料┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄231.9.2 设备标志┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄251.9.3 电压管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.4 负荷管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄261.9.5 设备评级┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.10 操作票填审规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄271.11 操作票统计和评议┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29附录A 架空配电线路污秽分级标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄30附录B 变压器试验标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄31附录C 倒闸操作票格式┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄33附录D 操作票封面┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄34附录E 操作票统计评析表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄352 电力电缆┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1 电缆安装敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.1 基本要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1.2 电缆直埋敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.3 电缆在电缆沟和隧道内敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄372.1.4 电缆在桥梁、排管、水底敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2 电缆的巡查┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.1 电缆巡查周期表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.2.2 电缆的巡查内容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄382.3 电力电缆防止外力破坏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄392.4 电缆绝缘过热和导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.1 正常运行及系统短路时电缆的允许温度和载流量┄┄┄┄┄┄┄┄┄┄┄┄┄┄402.4.2 导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄412.5 电缆线路的故障处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 412.6 电缆的技术资料和备品备件管理规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 432.6.1 电缆的技术资料管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 432.6.2 备品备件管理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 432.7 电缆的验收规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 442.7.1 电缆安装中的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.7.2 电缆竣工后的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄442.8 电缆的试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 453 开闭所、配电所、环网柜、箱式变、分支箱┄┄┄┄┄┄┄ 49 3.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.2 运行和维护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄493.3 验收标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄513.4 典型操作票┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄511 配电线路及设备1.1 总则1.1.1 配电运行工作是电业生产中的一个重要环节,工作中应贯彻“安全第一，预防为主”的方针。
高压开关站运行规程（302高压开关站部分）电气车间（第三版）302高压开关站运行规程签字单编写：校核：审核：批准：实施日期： 2004年12月31日修订日期： 2010年9月1日目录第一章总则第二章系统运行方式第三章电气设备运行第一节变压器第二节真空断路器第三节中置式金属封闭开关设备第四节互感器第五节避雷器第六节电容器第四章高压电动机运行第五章微机保护第六章直流系统第七章典型操作票第八章事故处理第九章其它注意事项第一章总则1.电力是国民经济的命脉，是化工连续生产、安全生产的关键，因此，搞好安全运行，保证安全供电是一项重要的经济任务，也是一项重要的政治任务。
2.变电运行人员必须牢固树立“安全第一”的思想，严格执行上级颁发的各项规程、制度，管好、用好设备，防止发生事故，保证安全供电。
3.本规程是根据下列规程、资料，结合现场实际编写的，在熟悉本规程的同时，还应熟悉下列规程的有关部分：《电力安全工作规程》DL408-91（发电厂和变电所电气部分）《电气事故应急预案》《电力变压器运行规程》DL/T572-95《电力电缆运行规程》《电力设备过电压保护设计技术规程》《电气设备交接预防性试验标准》省2003版《继电保护和自动装置设计技术规程》DL400-91《微机继电保护装置运行管理规程》DL/T587-2007枣庄电网《调度规程》（枣庄供电公司发）枣庄电网《继电保护运行规程》（枣庄供电公司发）《RCS-9000 分散式保护测控装置技术说明书》《RCS-9700 变电站综合自动化系统远动及辅助装置技术使用说明书》其它有关规程、资料。
4. 本规程如有与上级规程相抵触处，以上级规程为准。
5.下列人员必须熟悉并执行本规程电气车间有关领导、技术员、安全员本开关站班长、值班员、学员生产调度员及与本所有工作联系的其他人员第二章系统运行方式1、6kV 系统结构1.1 本开关站6kV母线采用单母线分段式供电结构，共四段：I段、II段、III段、IV段。
配电站房及其设备运行规程1 范围本规程规定了开闭所、配电室、箱式变、箱式变、环网站、10kV电缆分接箱等配电设施的运行维护管理，适用于供电有限公司范围的配电开闭所、配电室、箱式变、箱式变、环网站、10kV电缆分接箱的运行管理工作。
2 规范性引用文件DL/T572—95 电力变压器运行规程GB50053－94 10KV及以下配电室设计规范GB50054-95 低压配电设计规范SD292-88 架空配电线路及设备运行规程试行国家电网安监[2005]83号国家电网公司电力安全工作规程Q/FJG10029.2-222004 电力设备交接和预防性试验规程3 一般规定3.1设备管辖部门应加强配电站房及其设备的运行管理，坚持安全第一、预防为主、综合治理的方针，建立、健全设备管理责任制度。
3.2设备运行管理应当遵循安全、可靠、经济的原则。
3.3配电站房点多、面广，作为与用户直接联络的供电设施，设备运行状况直接关系到对用户的供电可靠性，因此，加强配电站房及其设备的运行管理，以达到减少故障停电，保证供电可靠的目的。
3.4配电设施名称的定义3.4.1开闭所3.4.1.1开闭所应能体现10kV电能开闭和负荷再分配，具备2路进线，6路及以上出线，高压母线采用单母分段结构。
3.4.1.2站内设有配电变压器向就地用户供电。
3.4.2环网柜采用环网供电结线方式，具备3~5路出线10kV户内外配电设施，站内有穿越功率，不设配电变压器。
3.4.3配电室作为10kV户内终端配电点，设置配电变压器向就地用户供电。
3.4.4箱式变3.4.4.1是指10kV开关、配电变压器、低压出线开关、计量等共同安装于一个封闭箱体内的户外配电设施；根据不同结构形式分为美式箱变（10kV开关、配电变压器为一体化）和欧式箱变（10kV开关、配电变压器为组装式）。
3.4.4.2根据环网功能分为环网和终端两种箱式变，环网箱式变等同于配电站，终端箱式变等同于配电室。
成都市地方税务局10/0.4KV变配电设施运行、维护、检修规程运行维护单位：四川巨能电力工程有限公司编制日期：2015年8月目录第一章总则.......................................................................................................................... - 4 -第二章电气人员的岗位职责.................................................................................................... - 5 - 第一条电气主管岗位责任制............................................................................................ - 5 - 第二条值班长的职责........................................................................................................ - 6 - 第三条值班电工的职责.................................................................................................... - 6 - 第三章变电所规章制度.......................................................................................................... - 7 - 第一条配电工岗位责任制................................................................................................ - 7 - 第二条交接班制度............................................................................................................ - 7 - 第三条要害场所管理制度................................................................................................ - 8 - 第五条设备缺陷管理制度................................................................................................ - 9 - 第六条电气设备试验与检修制度.................................................................................. - 10 - 一）电气设备试验 ..................................................................................................... - 10 -二）电气设备检修制度 ............................................................................................. - 10 -第七条电气设备定期试验与切换制度.......................................................................... - 11 - 第八条巡回检查制度...................................................................................................... - 12 - 第九条消防及安全管理制度.......................................................................................... - 12 - 第十条电气事故处理规程.............................................................................................. - 15 -一、事故处理原则 ..................................................................................................... - 15 -第十一条停送电制度...................................................................................................... - 15 - 第十二条岗位培训制度.................................................................................................. - 16 - 第四章电气设备的巡视及运行.............................................................................................. - 17 - 第一条设备巡视制度.................................................................................................... - 17 - 主要设备的巡视检查项目.......................................................................................... - 18 -一、变压器的巡视检查项目 ..................................................................................... - 18 -二、高压柜的巡视检查项目 ..................................................................................... - 18 -三、真空断路器的巡视检查项目 ............................................................................. - 19 -四、隔离开关的巡视检查项目 ................................................................................. - 19 -五、电容器的巡视检查项目 ..................................................................................... - 20 -六、防雷设施的巡视检查项目 ................................................................................. - 20 -七、空气绝缘密集母线的巡视检查项目 ................................................................. - 20 -八、电力电缆的巡视检查项目 ................................................................................. - 20 -九、保护装置的巡视检查项目 ................................................................................. - 21 -十、发电机装置的巡视检查项目 ............................................................................. - 21 -十一、低压开关装置的巡视检查项目 ..................................................................... - 21 - 一变压器的运行.............................................................................................................. - 22 -二高压配电装置的运行.................................................................................................. - 22 -三 10kV中置式小车开关的运行................................................................................... - 22 -四电容器的运行.............................................................................................................. - 23 - 五高压熔断器的运行...................................................................................................... - 23 - 六接地装置的运行.......................................................................................................... - 23 - 七低压配电装置的运行.................................................................................................. - 24 - 八继电保护及二次回路的运行...................................................................................... - 25 - 九防误闭锁装置的运行.................................................................................................. - 25 - 第五章倒闸操作...................................................................................................................... - 26 - 第一条倒闸操作的一般规定.......................................................................................... - 26 - 第二条操作票一般包括以下项目.................................................................................. - 26 - 第三条操作票填写的有关规定...................................................................................... - 26 - 第四条倒闸操作注意事项.............................................................................................. - 27 - 第五条办公区高低压停电、送电、切换备用电源倒闸操作...................................... - 28 - 第六条生活区高低压电源倒闸操作............................................................................ - 37 -第一章总则1、成都市地方税务局10/0.4Kv变配电所位于成都市西青路59号（办公区）和20号院（生活区）内两个地点，供电电源采用10Kv单回路供电，主供线路T接于110Kv西一环变电站供电的10Kv名族广场（黄河商业城）开关站，线路采用YJV22-8.7/15-3*185mm交联电缆，电缆长度约1.5Km，10KV线路调度名称为：10KV民税路，变压器总装建容量为2680KVA。
10KV环网柜设备操作运行及保养手册一、设备操作规程基本要求1、一切高压操作均需报告片区供电所批准。
2、一切操作任务(事故情况下除外)都应执行操作票制度。
3、一切操作必须由两名正式值班电工(两证齐)来进行。
其中一人操作，另一人唱票及监视，并要穿戴合格的防护用具。
4、严格按操作票规定的操作步骤进行，不得任意简化。
操作完毕后，应在模拟图板上正确反映出系统中各设备的运行状态。
5、操作票须由主管人员进行审查签字后，方可执行。
送电操作程序1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、先关好后门,再关好前下门。
3、操作接地开关主轴并且使之分闸。
4、检查接地指示在断开位置。
5、确认出线柜断路器处于分闸位置。
6、合进线柜负荷开关(合闸位置指示器亮)。
7、合出线柜断路器(合闸位置指示器亮)。
停电操作程序1、断开低压配电柜的进线柜总负荷开关。
2、分出线断路器(分闸位置指示器亮)。
3、分进线负荷开关(分闸位置指示器亮)。
6、操作接地开关主轴并且使之合闸。
7、打开后门和前下门8、检查接地指示在接地状态。
二、设备运行1．变配电室值班人员对设备应经常进行巡视检查，巡视检查分为定期巡视、特殊巡视和夜间巡视三种。
2．定期巡视，值班人员每天按现场运行规程的规定时间和项目，对运行和备用的设备及周围环境进行定期检查。
3．特殊巡视，对特殊情况下增加的巡视。
如在设备过负荷或负荷有显著变化时，新装、检修或停运后的设备投入运行，运行中出现可疑现象及天气时的巡视。
4．夜间巡视，其目的在于发现接点过热和绝缘污秽放电情况，一般在高峰负荷期。
5．巡视检查要精力集中，注意安全，不准进行其他工作。
6．巡视中若发现设备有异常情况要记录在案，重大设备缺陷应立即向主管领导汇报。
无论电气设备带电与否，未得主管领导批准，值班人员不得擅自接近导体进行修理或维护工作。
7．建立设备运行纪录，查出问题及时修理，不能解决的问题及时报告管理处。
巡查内容：房内是否有异味，记录电压、电流、温度、电表运行数、检查屏上指示灯、电器运行声音、开关柜运行情况，发现异常，及时修理与报告。
华联地采 10KV 双回路配电室现场运行规程总则1.适用范围与要求本规程适用于地采10KV配电室现有设备的运行、倒闸操作、事故处理等,运行过程中所有问题均以本规程为依据,所有运行人员必须掌握并严格执行本规程,且经考试合格,各级有关领导、技术人员及与本站运行设备有关人员均应熟悉本规程。
本规程执行过程中发现与上级规程有抵触或发现有欠妥之处,应及时提出修改意见,主管经理批准后执行。
对于新设备的变更,应及时提出对本规进行修订、补充意见,本规程实施之日起执行。
2.制定依据(1)制造厂资料、设计资料、安装调试资料、反事故措施、有关规定及运行经验。
(2)电力工业技术管理法规。
(3)电业安全工作规程。
(4)山东电力系统调度规程。
(5)淄博电网调度规程。
(6)沂源电网调度规程。
(7)变压器运行规程。
(8)电力电缆运行规程。
(9)蓄电池运行规程。
(10)电气事故处理规程。
(11)继电保护及安全自动装置运行管理规程。
(12)并联电容器运行维护规程。
(13)有关设备的检修验收标准及工艺导则。
(14)有关设备说明书。
第一节配电站的配置运行方式概述:配电站的10KV母线为单母线分段，I段Ⅱ段母线由母联开关10-1联络，1#进线由东里110KV变电站开关供电，经12开关至I段母线，I段母线带,Ⅰ段备二31,一选线32、通风一线33,井下一线34，副井提升一线35，四厂一线36，1#PT 消谐30-2，I段电容30-1，主井提升一线37，I段电容补偿38，1#变压器39。
2#进线由东里110KV变电站开关供电，经14开关至Ⅱ段母线，Ⅱ段母线带Ⅱ段备用二线41，Ⅱ段备用一线42，通风二线43，井下二线44，副井提升二线45，四厂二线46，所用变压器40-3，2#PT消谐40-2，Ⅱ段电容40-1，主井提升二线47，Ⅱ段电容补偿48，2#变压器49。
1#进线电源与2#进线电源严禁并联运行。
一、主回路运行方式10KV I段Ⅱ段母线合为单一母线，母联开关处于运行状态，1#进线带10KVⅠ、Ⅱ段全部负荷，2#进线处于热备用或检修状态。
10kV开闭所、配电所现场运行管理制度1 范围2 规范性引用文件3总则3.1为加强10kV开闭所、配电所（含箱式变，下同）运行管理工作，提高无锡供电企业10kV 设备运行管理水平，确保10kV设备安全、文明、可靠运行，特制定本规程。
3.2本规程依据国家电力法律、法规和有关10kV设备管理的技术规范，参照华东电管局颁发的“关于加强运行工作的若干意见”和省电力局“关于加强变电管理工作十点意见”中的有关变电运行方面的内容，根据无锡地区的实际情况进行制订，适用于无锡地区所有的10kV 开闭所、配电所的管理。
3.3组织领导加强对10kV开闭所、配电所运行工作的领导，公司本部为分管副总、总工程师、生产技术部主任及配电专职工程师；各工区为分管生产的副区长、主任工程师、配电运行专职；各配电运行班班长、专业工程师。
4岗位责任制4.1公司分管领导对批准全地区10kV开闭所、配电所管理的发展规划，平衡市区10kV开闭所、配电所建设和技术改造的资金问题。
4.2局总工程师负责主管全公司10kV开闭所、配电所的技术管理工作。
4.3生产技术部主任负责全局10kV开闭所、配电所的管理、制订发展规划及市区10kV开闭所、配电所建设和改造计划和项目的工程实施。
4.4生产技术部配电专职工程师负责全地区的日常技术管理，督促和检查各单位的管理工作。
4.6工区分管副区长负责所辖10kV开闭所、配电所的规划发展和改造计划工作，全面负责本单位10kV开闭所、配电所的生产管理工作。
4.6工区配电运行专职。
4.6.1负责所辖10kV开闭所、配电所的技术管理、建设规划及改造计划工作，负责编制每年的大、小修计划。
4.6.2负责所辖10kV开闭所、配电所的运行管理工作，具体负责10kV开闭所、配电所的定期巡视、缺陷管理、试验、设备倒闸操作的计划安排和具体工作。
4.6.3负责掌握主要生产设备运行状况和薄弱环节，努力减少和消灭误操作事故。
4.6.4 组织实施开闭所、配电所设备检修、扩建、改造、新设备投运的验收、启动及投运准备工作。
10KV开闭所运行管理标准1 范围本标准规定了仙居县供电局10千伏开闭所运行管理的内容和要求。
本标准适用于仙居县供电局10千伏屋内开闭所运行与设备管理工作。
局生产领导、供电所领导及线路专业人员、专管人员、检修人员必须熟悉掌握本标准。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL408-91能源部《电业安全工作规程》（发电厂和变电所电气部分）华东电管局《关于加强供电运行工作的若干意见》DL558-94电力工业部《电业生产事故调查规程》3 职责3.1 职能3.1.1 生技科为开闭所管理的职能部门。
3.1.2 开闭所由所在地供电所负责运行、操作、及维护。
3.1.3 全局开闭所统一由局变电检修队检修。
3.2 权限3.2.1 生技科有权对开闭所规划、设计、建设、运行、维护、检修提出建设性意见。
3.3 责任3.3.1 生技科对开闭所运行的专业管理负指导、监督责任。
3.3.2 运行单位和设备主人对开闭所的正常运行、周期检修负管理责任。
3.3.3 检修队对开闭所设备安装、年度预试和缺陷修理的质量负责。
4 术语和定义开闭所经一回或多回10千伏线路汇入，能进行功率交汇、分配的由环网设备组成的配电装置。
它分为屋内装置和箱式装置两种，一般用于城网。
屋内装置一般由6-16只环网柜组成，能形成“双环网”供电方式。
箱式装置是一组组合电器，体积小占地少，一般适用于“单环网”供电方式。
本标准叙述的是屋内装置无人值班和值守的开闭所。
5 管理内容要求和方法5.1 管理内容5.1.1 生技科负责对开闭所运行管理规程规章的制订，发展计划编制、业务指导、布置运行维修工作，设备缺陷和大修管理，下达生产指标并考核。
5.1.2 线路所属的供电所是开闭所设备的运行单位。
10kv配电设备现场运行规程2电力电缆┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄362.1 电缆安装敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36 2.1.1 差不多要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄36 2.1.2 电缆直埋敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄37 2.1.3 电缆在电缆沟和隧道内敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄37 2.1.4 电缆在桥梁、排管、水底敷设的规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄38 2.2 电缆的巡查┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄38 2.2.1 电缆巡查周期表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄38 2.2.2 电缆的巡查内容┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄38 2.3 电力电缆防止外力破坏┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄39 2.4 电缆绝缘过热和导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 2.4.1 正常运行及系统短路时电缆的承诺温度和载流量┄┄┄┄┄┄┄┄┄┄┄┄┄┄40 2.4.2 导线连接点损坏的防止┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 2.5电缆线路的故障处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄41 2.6电缆的技术资料和备品备件治理规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄43 2.6.1电缆的技术资料治理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄43 2.6.2备品备件治理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄43 2.7电缆的验收规定┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄44 2.7.1 电缆安装中的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄44 2.7.2 电缆竣工后的验收┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄44 2.8电缆的试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄45 3开闭所、配电所、环网柜、箱式变、分支箱┄┄┄┄┄┄┄493.1 总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄49 3.2 运行和爱护┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄49 3.3 验收标准┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51 3.4 典型操作票┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄51标准：单位：米垂直距离水平距离10kV 0.4kV 10kV 0.4kV地面居民区 6.5 6 - -非居民区 5.5 5 - -公路7 6 0.5铁路7.5 平行:杆高+3交叉:5.0河流 6 杆高建筑物及脚手架(绝缘线) 3 2.5 2.5 2 50.75 1 0.2越线架 1行道树(绝缘线) 50.8 1 0.2 2 1 1 0.5弱电线路 2 1 2 1电力线路0.4kV 2 1 2.510kV 2 2.535、110kV 3 5220kV 4 7500kV 6（8.5）13索道 2 1.5 2 1.5管道 3 1.5 2 1.5垂直距离是指在最大运算弧垂情形下水平距离是指在最大风偏情形下1.4架空配电线路设备的运行1.4.1架空配电线路设备的检查与爱护周期1.4.1.1架空配电线路设备的检查与爱护周期按表4-1规定执行。
10kV配电设备现场运行规程（开闭所、配电所、环网柜、箱式变、分支箱）3.1总则3.1.1 本标准适用于南京供电公司管辖的开闭所、配电所、环网柜、分支箱、箱式变及相关电气设备。
3.1.2 开闭所、配电所、环网柜、分支箱、箱式变是城市配电网络的重要组成部分，应该充分发挥其作用。
3.1.3 开闭所、配电所、环网柜、分支箱、箱式变等的建设应于城市建设密切配合，并且力争得到城建部门的支持，选择适当的地点安放。
3.1.4 开闭所、配电所、环网柜、分支箱、箱式变应选择质量优良的电气设备，确保供电安全性和可靠性。
3.1.5 开闭所、配电所、环网柜、分支箱、箱式变的管理分工由各单位自行安排，管理人员应熟悉本规程，在工作中始终坚持“安全第一，预防为主”的方针，及时发现和消除缺陷和隐患，做好运行维护工作。
3.2运行和维护3.2.1 所有的电气设备安装均应符合电气设备安装规程要求，并有安装记录、设备交接试验记录、竣工图纸资料以及设备合格证。
3.2.2 开闭所、配电所内应有电气一次接线模拟图示；环网柜、箱式变、电缆分支箱内应有电气一次接线图，电脑CAD制作，压膜张贴。
3.2.3 开闭所、配电所不应建在建筑物的底层。
3.2.4 所有进出线管孔应封堵严密，电缆沟无积水。
3.2.5 开闭所、配电所应有名称，环网柜、箱式变、电缆分支箱的柜门上应有双重名称、电压等级，所有设备均有警告标志牌。
3.2.6 所有进出线应有名称，开关应有编号，电缆上应挂牌，标明电缆型号、规格长度、起止点等。
3.2.7 所有设备应定期（每两个月一次），定人（设备主人）进行巡视。
3.2.8 开闭所、配电所巡视内容如下：3.2.8.110kV高压部分：1、电缆有无渗漏油（油浸电缆），引线有无断股，发热，变色或闪络痕迹；2、开关及刀闸是否合闸到位，有无变色变形等现象；高压显示灯是否完好；3、母线排有无变色变形现象，支柱绝缘子有无碎裂；4、变压器油面是否正常，有无渗油现象，夕胶有无变色，有无异常响声，套管有无裂纹和放电痕迹，桩头有无变色。
3.2.8.20.4kV低压部分：1、总负荷电流多少，各种仪表指示灯是否正常；2、低压刀闸，开关有无闪络现象，操作机构罗栓有无松动，脱落；3、电压质量如何，三相电流是否平衡；4、各种熔丝是否完好。
3.2.9环网柜、箱式变、分支箱巡视内容如下：1、铭牌是否脱落，柜门是否正常；2、有无异常响声，各种仪表指示是否正常；3、封堵是否严密，有无小动物进入痕迹；4、电缆终端热、冷缩加长管口部位有无开裂。
5、电缆故障指示仪是否有故障翻牌后不复位现象；6、环网柜开关有SF6气体表时，应观察表的指示压力在0.04MP范围内，并做好记录；7、箱式变内低压部分母排有无变色变形，低压电缆搭头出有无发热、闪络痕迹、油位是否正常，有无渗漏现象。
8、设备周围有无危及设备安全的隐患。
9、环网柜、箱式变的柜门均应上锁，环网柜电源侧的接地刀闸必须上锁。
10、除正常巡视外，根据设备，负荷，气候情况及节假日或重要保电任务时，应安排特巡，夜巡和测温，并有相应记录。
11、所有设备应配备相应的备品备件，定期清扫，保持门窗齐全，照明完好，环境清洁。
12、所有设备应接地装置连接牢固可靠，无锈蚀损坏现象；每条电缆的接地线应做接地处理，不得将几根接地线捆扎后做一点接地，其接地电阻如表。
设备接地装置的接地电阻（Ω）配电变压器（容量在100kV A以下）10配电变压器（容量在100kV A及以上）40.4 kV线路的重复接地10柱上开关、刀闸等10电力电缆1013、开闭所、配电所内应配备消防、安全工器具及防鼠设施，在潮湿的环境应配备抽湿机。
14、所有电气设备应按电气设备预防性试验规程及有关规定进行预试及大、小修。
15、环网柜、开闭所开关操作、电缆分支箱带电插拔应得到调度许可，按“安规(线路部分)”要求填写操作票。
16、电缆分支箱内电缆带电插拔应先切断负荷后，方可进行。
17、环网柜、箱式变、电缆分支箱内有电流互感器的，如未接线，不能开路。
18、箱式变内高低压电缆应避免同沟敷设，并敷设高出电缆10公分黄沙。
19、箱式变、电缆分支箱内电缆均应安装带电显示器和故障指示仪；电缆分支箱内电缆母排予留时应加装保护帽。
3.3验收标准3.3.1 所有电气设备应由运行部门、设计部门和施工安装单位共同参与验收。
3.3.2 所有电气设备验收前施工单位应将以下资料报给运行部门：1、工程开、竣工报告2、新设备投入运行申请单3、土建工程设计图、竣工图以及相关资料。
4、电气设备设计图、竣工图及安装记录、试验记录、接地电阻、各项参数等、高低压进出线电缆的资料详见电缆现场运行规程(试行)5、运行部门在验收中发现工程实际情况与设计不符时，施工单位要有设计部门的设计变更通知书。
3.3.3 运行部门应加强隐蔽工程的验收，施工过程中应经常进行监督。
3.3.4 所有电气设备的安装均应安全、美观。
3.3.5 运行部门在验收中发现的缺陷和问题，要求施工单位应限期进行整改，整改完毕后应通知运行部门进行二次验收。
3.4 典型操作票由于公司要求开闭所、临街变按变电模式管理，故配电部班组可借鉴运行部操作票模式填写。
3.4.1 台架式两侧闸刀的开关分闸操作操作任务: xxx开闭所141开关由运行转冷备用操作顺序1 检查xxx开闭所141开关确在运行状态（现运行部已不检查状态）2 拉开xxx开闭所141开关3 检查141开关确已拉开4 拉开xxx开闭所1413闸刀5 检查1413闸刀确已拉开6 拉开xxx开闭所1411闸刀7 检查1411闸刀确已拉开图13.4.2 台架式两侧闸刀的开关合闸操作操作任务: 将xxx开闭所141开关由冷备用转运行操作顺序1 检查xxx开闭所141开关间隔内确无接地线,接地闸刀确已拉开2 检查xxx开闭所141开关确在冷备用状态3 合上xxx开闭所1411闸刀4 检查1411闸刀确已合上5 合上xxx开闭所1413闸刀6 检查1413闸刀确已合上7 合上xxx开闭所141开关8 检查141开关确已合上如图13.4.3 环网柜开关合闸操作（柱上开关操作与之相同）操作任务: 合上九成安环网柜101开关操作顺序1 检查九成安环网柜101开关确在拉开位置2 合上九成安环网柜101开关3 检查101开关确已合上3.4.4 环网柜开关分闸操作（柱上开关操作与之相同）操作任务: 拉开九华山线#2环网柜102开关操作顺序1 检查九华山线#2环网柜102开关确在合上位置2 拉开九华山线#2环网柜102开关3 检查102开关确已拉开如图23.4.5 开闭所隔离负荷开关合闸操作操作任务: 合上#6开闭所161开关操作顺序1 检查#6开闭所161开关确在拉开位置,间隔内无接地线,接地闸刀保持拉开2 合上#6开闭所161开关3 检查161开关确已合上3.4.6 开闭所隔离负荷开关分闸操作操作任务: 拉开#6开闭所161开关操作顺序1 检查#6开闭所161开关确在合上位置2 拉开#6开闭所161开关3 检查161开关确已拉开如图33.4.7 开闭所进线闸刀分闸操作（无母联开关）操作任务: 拉开#6开闭所火炬#1线1611闸刀操作顺序1 检查#6开闭所10kV I段母线所有出线开关确在拉开位置2 拉开#6开闭所火炬#1线1611闸刀3 检查1611闸刀确已拉开如图33.4.8 开闭所进线闸刀合闸操作（无母联开关）操作任务: 合上#6开闭所火炬#1线1611闸刀操作顺序1 检查#6开闭所10kV I段母线所有出线开关确在拉开位置,I段母线确无接地线2 合上#6开闭所火炬#1线1611闸刀3 检查1611闸刀确已合上如图33.4.9 临街变内变压器停电检修(#1、#2变压器低压侧有母联开关)操作任务: 科巷临街变#1变压器由运行转检修操作顺序1 检查#2变压器确在运行状态且有负荷裕度2 检查400V母联开关确在拉开位置3 拉开#1变压器变二侧401开关4 检查401开关确已拉开5 合上400V母联410开关6 检查410开关确已合上(410开关有电流,#2变压器负荷有变化)7 拉开#1变压器变一侧1013负荷开关(闸刀)8 检查#1变压器确已失电9 在#1变压器变一侧桩头验明三相确无电压后，挂接地线一组（#1）10 在#1变压器变二侧桩头验明三相确无电压后，挂接地线一组（#2）3.4.10 临街变内变压器检修后恢复送电(#1、#2变压器低压侧有母联开关)操作任务: 科巷临街变#1变压器由检修转运行操作顺序1 拆除#1变压器变一侧桩头接地线一组（#1）2 拆除#1变压器变二侧桩头接地线一组（#2）3 合上#1变压器变一侧1013负荷开关(闸刀)4 检查#1变压器确已有电5 拉开400V母联410开关6 检查410开关确已拉开7 合上#1变压器变二侧401开关8 检查401开关确已合上，400V三相电压、电流指示正常如图43.4.11 临街变内变压器投运操作(#1、#2变压器低压侧有母联开关)操作任务: 美林苑西区临街变#2变压器投运(一) (#1变压器已运行) 操作顺序1 检查#2变压器投运手续齐全2 检查#1变压器确在运行状态,400V I段母线确有电压3 检查#2变压器两侧开关、闸刀均在拉开位置,无接地线；高压熔丝具确已投入4 检查400V II段母线及出线接线完整,无接地线5 检查400V母联410开关在拉开位置6 合上#2变压器变一侧1023负荷开关7 检查1023负荷开关确已合上8 合上#2变压器变二侧402开关9 检查402开关确已合上得400V母联410开关核相正确后操作任务: 美林苑西区临街变#2变压器投运(二)操作顺序1 合上400V II段母线出线开关2 检查出线开关确已合上3.4.12 箱式变投运操作扬州版（不带环网）操作任务: 新庄花苑箱式变送电操作顺序1 检查新庄花苑箱变送电范围内确无遗留接地2 检查新庄花苑箱变内高、低压设备确在冷备用状态3 检查新庄花苑箱变进线熔丝具确已投入4 合上箱变101开关5 检查箱变101开关确在合闸位置6 检查箱变充电正常7 拉开箱变101开关8 检查箱变101开关确在分闸位置9 合上箱变101开关10 检查箱变101开关确在合闸位置11 检查箱变充电正常12 合上箱变4013闸刀13 检查箱变4013闸刀合闸良好14 合上箱变401开关15 检查箱变401开关确在合闸位置16 合上电容器4001闸刀17 检查电容器4001闸刀合闸良好18 拉开电容器4001闸刀19 检查电容器4001闸刀分闸良好20 合上400V母线4111闸刀21 检查400V母线4111闸刀合闸良好22 合上各分路出线空气开关，验明各分支箱确有电压备注：附新庄花苑箱变启动方案及一次主接线图附：新庄花苑箱变启动方案(充电过程)1、由10kV西区线新庄花苑箱式变进线熔丝具对新庄花苑进线电缆充电（配电线路班操作）2、合上箱变101开关对主变充电3、拉开箱变101开关4、合上箱变101开关，再次对主变充电。
