地下车库防水施工方案一、项目概况地下车库是一个需要进行防水施工的重要项目。
地下车库的防水工程是为了防止地下水渗入地下车库，保护车库中的车辆和设备免受水的侵害，同时确保车库的干燥和安全。
本文将从材料选择、施工工艺、监控两个方面来介绍地下车库防水施工方案。
二、材料选择1.防水涂料：可以采用聚氨酯防水涂料、沥青防水涂料等，这些涂料具有良好的耐候性和防水性能，并且易于施工和维护。
2.防水卷材：可以选择聚合物改性沥青防水卷材，具有良好的抗渗性和耐老化性能，可有效防止地下水渗入。
3.隔水膜：可以选择高分子材料制成的隔水膜，具有较强的抗渗性能和耐腐蚀性能，可有效隔水。
三、施工工艺1.基层处理：在进行防水施工前，需要对地下车库的基层进行处理，包括清洁基层、修补基层破损和平整基层等。
2.防水涂料涂刷：选择合适的防水涂料，按照涂料的使用说明进行涂刷，一般要求涂刷两遍，确保涂料的厚度和质量。
3.防水卷材铺贴：选用合适的防水卷材，按照施工图纸要求进行铺贴，保证卷材之间的接缝紧密并且完全粘贴。
4.隔水膜施工：将高分子材料制成的隔水膜按照施工图纸要求进行施工，使用专用的焊接机器进行焊接，确保隔水膜的质量。
四、监控为了确保地下车库防水施工的质量，需要进行监控和检测。
监控包括施工过程的监控和施工后的定期检测。
1.施工过程监控：在施工过程中，需要派出专人进行监控，确保施工工艺的合理和施工质量的达到要求。
2.施工后定期检测：在地下车库防水施工结束后，需要定期进行检测，以确定防水层的完好性。
可以采用水压试验等方法，确保地下车库防水效果良好。
总结：地下车库防水施工方案需要正确选择材料，并且按照科学合理的施工工艺进行施工。
同时，施工过程中需要加强监控和检测，确保防水层的质量和完好性。
通过以上的防水施工方案，可以保障地下车库的干燥和安全，延长其使用寿命。
地下室防水施工组织设计一、项目概况本项目位于XX市某区，总建筑面积约XX平方米，地下室用途为储存和停车。
为确保地下室的防水效果，需要进行防水施工组织设计。
二、施工组织设计目标1. 确保地下室防水施工过程安全、高效。
2. 保证施工质量，达到防水设计要求。
3. 合理安排施工进度，确保按时完成。
三、施工组织设计内容1. 施工方案1.1 确定施工方法：根据地下室结构特点和防水材料性能，选择适合的施工方法，如卷材防水、涂料防水等。
1.2 制定施工工艺：根据施工方法，制定详细的施工工艺流程，包括材料准备、基层处理、防水材料施工、防水层检测等。
1.3 制定施工方案：根据施工工艺，制定具体的施工方案，包括施工人员组织、施工设备选择、施工顺序安排等。
2. 施工组织2.1 组织人员：根据施工方案，确定施工人员数量和职责分工，包括项目经理、施工队长、技术员等。
2.2 建立施工组织机构：建立施工组织机构，明确各个岗位的职责和权限，确保施工过程中的协调和沟通。
2.3 安排施工班次：根据施工进度和工期要求，合理安排施工班次，确保施工连续进行。
3. 施工安全措施3.1 制定安全技术措施：根据施工特点和安全要求，制定相应的安全技术措施，包括施工现场安全防护、施工设备操作规范等。
3.2 安全培训和教育：组织施工人员进行安全培训和教育，提高他们的安全意识和技能，确保施工过程中的安全。
4. 施工质量控制4.1 制定质量控制计划：根据防水设计要求，制定详细的质量控制计划，包括材料验收、施工工艺控制、质量检测等。
4.2 施工过程监控：加强对施工过程的监控，确保施工工艺符合要求，及时发现和解决施工质量问题。
4.3 质量检测和验收：对施工质量进行检测和验收，确保防水层的质量符合设计要求。
5. 施工进度控制5.1 制定施工进度计划：根据工期要求，制定详细的施工进度计划，包括施工工序、工期安排等。
5.2 施工进度监控：监控施工进度，及时发现和解决施工延误问题，确保按时完成施工任务。
地下工程防水施工组织设计方案一、项目概况本项目是一座地下工程，包括地下车库和地下商业空间的建设。
地下工程面积约为xxxx平方米。
本施工组织设计方案旨在确保地下工程的防水施工流程合理、施工质量可控，从而保障地下工程的正常使用和延长使用寿命。
二、施工单位组织结构1.项目经理：负责整个地下工程的施工组织、协调和管理。
与业主和监理单位保持良好的沟通，及时解决施工中的问题。
三、施工流程安排1.预备工作：包括制定施工计划、施工机具和材料准备、施工现场的搭建等。
2.地下车库防水施工：施工工序包括基坑开挖、基础施工、墙体施工、地板施工等。
3.地下商业空间防水施工：施工工序包括基坑开挖、基础施工、墙体施工、地板施工等。
4.检验评估：对防水层进行严格的检查和评估，确保施工质量符合要求。
5.完工验收：与业主和监理单位共同进行完工验收，确保工程的质量与验收标准一致。
四、施工机具和材料准备1.施工机具：包括挖掘机、输送泵、混凝土搅拌机、搅拌车等。
2.施工材料：包括混凝土、钢筋、防水材料等。
施工材料应符合国家标准，保证施工质量和使用安全。
3.安全设施：包括劳保用品、防护栏杆、消防设备等，确保施工过程中的安全。
五、质量控制措施1.施工过程中，严格按照设计文件进行施工，确保施工质量符合要求。
2.对各道工序进行质量检验，及时发现和解决质量问题。
3.施工过程中的关键环节，由专人负责监督和检查，确保施工质量可控。
4.对施工材料进行抽检，确保材料的质量和使用安全。
5.严禁使用假冒伪劣产品，杜绝施工质量问题。
六、安全措施1.安全负责人组织安全培训和教育，确保施工人员具备相应的安全意识和技能。
2.施工现场设置安全警示标识，确保施工现场的安全。
3.施工过程中，关键工序进行安全技术交底，确保施工过程的安全可控。
4.配备专门的突发事件处理人员和设备，应对突发事件。
七、环保措施1.按照国家环保要求，严格控制施工过程中的扬尘、噪音等污染物排放。
2.合理安排施工现场，减少对周边环境的污染。
![地库防水施工方案[5篇]](https://img.taocdn.com/s1/m/4a1b49d5f80f76c66137ee06eff9aef8941e48a4.png)
地库防水施工方案[5篇]第一篇：地库防水施工方案地库防水施工方案地下车库因属深基库类，所以防水工程尤为重要。
我施工方结合本工程的实际情况参照我公司多年施工积累的经验，依据该工程的设计，执行相关的法律法规，依照《地下工程防水技术规范》GB50108-2001编制本方案。
该工程四面均为砼剪力墙，墙下设有地梁，且各段底板厚度高差不一，3#、4#高层底板厚为1100mm，9#、10#楼基底板为300mm，其它部位为200mm，上口标高相同，就本工程的实际情况，要做好地库的防水，可是重中之重，不可掉以轻心。
按照图纸设计，先将坑底土层清至到C15砼垫层底标高处，周边地梁处的土，清至到地梁下垫层底标高处，周C15砼浇筑100厚垫层，并按照图纸设计要求分段施工，垫层做好后，等垫层砼干燥后，开始做防水层，周边地梁两侧先砖砌120mm厚砖墙，每隔2米设240×240砖垛，（120墙对梁内侧平垛外凸）然后梁两侧120厚砖墙抹1:2.5水泥砂浆灰，待抹灰表层干后做防水，3#、4#楼下，因基础底板厚为1100mm。
防水施工一定要内外搭接好。
该段防水施工先打C15砼垫层，周边砌120厚墙，工序同上。
内侧拌1：2.5水泥砂浆，等灰干后由墙内侧面开始做防水层卷至另一侧墙顶，两侧均留置足够的接头搭接长度，防水做完后，先将底面部保护层50mm厚细石砼浇筑好，然后再将两侧墙内侧防水层上抹1：2水泥砂浆（此层是保护防水层不受破坏）.并留置好各施工段的接蹉长度。
周边墙体见下图第二篇：防水施工方案上海域邦建设工程有限公司周浦41#地块三期工程一标段防水工程施工方案上海域邦建设工程有限公司2014-04-20目录防水施工专项方案 (1)一、工程概况： (1)二、编制依据 (1)三、设计要求： (1)四、质量目标： (5)五、施工准备、作业条件： (5)六、施工方法： (6)（一）聚酯胎水泥防水涂料施工方法与工艺 (6)（二）聚酯胎SBS防水卷材施工方法与工艺 (10)七、确保工程质量的技术组织措施 (12)八、确保安全生产的技术组织措施 (13)九、确保文明施工的技术组织措施 (15)十、确保工期的技术组织措施 (15)十一、成品保护措施 (16)防水施工专项方案一、工程概况：项目概况：周浦41号地块项目三期（一标段）工程，位于上海市浦东新区周浦新镇南侧，是二类住宅小区。
XXXXXXXXXXXXXXX第二标段工程专项防水施工方案审批：审核：编制：XXXXXXXXX县-第二标段工程项目部2016年11月目录一、编制依据 (2)1、施工组织设计 (3)2、施工图纸 (3)二、工程概况 (3)2.1工程简介 (3)2.2防水设计简介 (5)三、施工准备 (6)3.1 施工进度安排 (6)3.2 劳动力及机具准备 (6)3.3 技术准备 (7)3.4 材料准备 (7)四、施工方法 (10)4.1、施工工艺 (10)4.2、作业条件 (10)4.3、防水施工 (11)4.3.1 底板BAC-P双面防水施工 (11)4.3.2 卫生间聚氨酯防水施工 (17)4.3.3 屋面防水施工 (18)五、防水工程施工质量控制措施 (22)5.1 材料质量控制 (22)5.2 施工质量控制 (22)5.3 成品保护控制 (23)六、防水工程验收标准及质量验收 (24)1、防水工程验收标准 (24)2、质量验收 (24)七、工期进度保证措施 (24)八、安全文明保证措施 (25)一、编制依据1、施工组织设计2、施工图纸图纸名称编号出图日期建筑施工图建施图、结施图2016-53、规范、规程、图集类别名称图号规范地下工程防水技术规范GB501082008 屋面工程质量验收规范GB 50345-2012 坡屋面工程技术规范GB 50693-2011图集平屋面建筑构造12J201（国标）地下工程防水10J301（国标）坡屋面工程11J930（国标）二、工程概况2.1工程简介1）地下车库工程简介地理位置XXXXXXXXXXXXX 工程名称XXXXXXXXXXXXXXX第二标段工程建筑性质普通地下停车库建筑使用年限50年车库防火分类I类结构形式框架结构负一层停车455辆建筑耐火等级一级地下层高 3.7米负二层停车496辆负一层面积22227㎡设防烈度6度地下建筑层数2层负二层面积21815㎡2）3号楼工程简介地理位置XXXXXXXXX 工程名称XXXXXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类一类建筑高度93.1米结构形式剪力墙建筑耐火等级一级地下层高 3.7米地上建筑层数32层底层建筑面积602.63㎡设防烈度六度地下建筑层数2层地上建筑面积19866.25㎡工程等级一级地下非机动车701㎡建筑面积20567.25㎡3）4#楼工程简介地理位置XXXXX居住建房工程名称XXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类一类建筑高度93.1米结构形式剪力墙建筑耐火等级一级地下层高 3.7米地上建筑层数32层底层建筑面积602.63㎡设防烈度六度地下建筑层数2层地上建筑面积19866.25㎡工程等级一级地下非机动车701㎡建筑面积20567.25㎡4)6楼工程简介地理位置XXXXX居住建房工程名称XXXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类一类建筑高度93.1米结构形式剪力墙建筑耐火等级地上一级地下一级地下层高 3.7米地上建筑层数32层底层建筑面积431㎡设防烈度六度地下建筑层数2层地上建筑面积13329㎡工程等级一级地下非机动车492㎡建筑面积13821㎡5)8楼工程简介地理位置XXXX居住建房工程名称XXXXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类II类建筑高度52.5米结构形式剪力墙建筑耐火等级地上二级地下一级地下层高 3.7米地上建筑层数18层底层建筑面积618㎡设防烈度六度地下建筑层数2层地上建筑面积11234㎡工程等级二级地下非机动车697㎡建筑面积11931㎡6)9楼工程简介地理位置XXXXXXX居住建房工程名称XXXXXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类I类建筑高度58.3米结构形式剪力墙建筑耐火等级地上一级地下一级地下层高 3.7米地上建筑层数20层底层建筑面积618㎡设防烈度六度地下建筑层数2层地上建筑面积12454㎡工程等级一级地下非机动车653㎡建筑面积13107㎡7)10楼工程简介地理位置XXXXXXXXXXX居住建房工程名称XXXXXXXXXXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类二类建筑高度52.5米结构形式剪力墙建筑耐火等级地上二级地下一级地下层高 3.7米地上建筑层数18层底层建筑面积431㎡设防烈度六度地下建筑层数2层地上建筑面积7550㎡工程等级二级地下非机动车524㎡建筑面积8074㎡8)11楼工程简介地理位置XXXXXXXXXXX 工程名称XXXXXXX第二标段工程建筑性质居住用房主体结构50年建筑防火分类一类建筑高度72.8米结构形式剪力墙建筑耐火等级地上一级地下一级地下层高 3.7米地上建筑层数25层底层建筑面积431㎡设防烈度六度地下建筑层数2层地上建筑面积10440㎡工程等级一级地下非机动车492㎡建筑面积10932㎡2.2防水设计简介1）地下防水简介：本工程地下室防水等级一级，二道设防，地下室底板、顶板和侧墙防水作法采用外防水，地下室外墙、底板均采用防水混凝土，抗渗等级为P8；地下地板、外墙、地下顶板与土接触面均为一级防水;防水材料为1.5厚BAC-P 双面自粘防水卷材、1.5厚非固化橡胶沥青防水涂料及4厚BAC耐根穿刺自粘防水卷材。

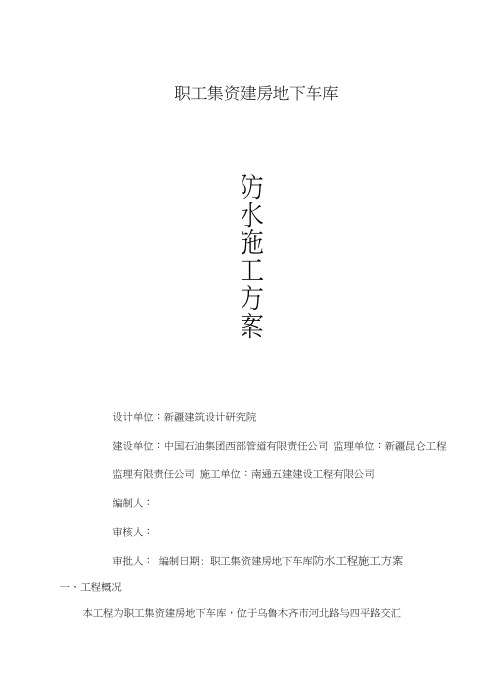

职工集资建房地下车库设计单位：新疆建筑设计研究院建设单位：中国石油集团西部管道有限责任公司 监理单位：新疆昆仑工程监理有限责任公司 施工单位：南通五建建设工程有限公司编制人：审核人：审批人： 编制日期: 职工集资建房地下车库防水工程施工方案一、 工程概况本工程为职工集资建房地下车库，位于乌鲁木齐市河北路与四平路交汇防水施工方案处。
地下车库总建筑面积8700.57m2：二、设计图纸要求（注：以下为施工图原设计，为了与人防车库防水材料统一，经建设单位选定后，其中防水卷材均改为2道高分子聚乙烯涤纶防水卷材）1、地下车库的防水等级为一级。
2、底板防水做法（自上而下）：钢筋砼底板，内掺抗裂防水砼膨胀剂、抗渗等级P6; 50厚C20细石砼保护层；3厚麻刀灰隔离层；1道1.5厚聚氯乙烯防水卷材防水层；1道聚合物水泥防水涂料2厚（一布三涂）；20厚1：3 水泥砂浆找平层；100厚沥青砼垫层。
3、外维护墙体防水做法（由内向外）：钢筋砼外围护墙，内掺抗裂防水砼膨胀剂、抗渗等级P6；刷一道砼界面处理剂（随刷随抹底灰）；20厚1：3 水泥砂浆找平层；1道聚合物水泥防水涂料2厚（一布三涂）；1道1.5厚聚氯乙烯防水卷材防水层；20厚1：3水泥砂浆抹面；M5水泥砂浆砌筑120厚MU7.5多孔砖保护墙。
4、顶板防水做法（自上而下）：100厚C20细石砼保护层，配双向钢筋① 8@200 3厚麻刀灰隔离层；1道1.5厚聚氯乙烯防水卷材防水层；1道聚合物水泥防水涂料2厚（一布三涂）；20厚1：3水泥砂浆找平层；最薄处30厚CL7.5轻集料砼找坡层；80厚挤塑聚苯乙烯泡沫板保温层；1厚水泥基渗透结晶型防水涂料一道（＞1.5kg/m3）;钢筋砼顶板，内掺抗裂防水砼膨胀剂、抗渗等级P&三、施工的准备工作及施工条件1、材料准备根据建设单位要求，本工程目前经确认已选用潍坊市宏源防水材料有限公司的高分子聚乙烯涤纶防水卷材。
在防水工程施工前要求厂家提供材料样品、合格证、出厂检验报告。
地下车库防水工程专项施工方案一、工程概况地下车库是指位于地下的车辆停放场所，为了保证地下车库的使用寿命和车辆安全，防水工程是必不可少的。
本工程为地下车库防水工程，位于地下一层，总面积为XXX平方米。
二、工程目标1.实现地下车库全面防水，确保车库内部干燥；2.提高地下车库的使用寿命；3.防止地下水渗漏，保护车辆安全。
三、工程方案1.施工准备（1）成立施工组织领导小组，负责协调施工过程中的各项工作；（2）组织人员进行必要的技术培训，确保施工人员掌握防水施工技术；（3）购买所需的防水材料和设备，并按照规定进行验收；（4）制定详细的施工计划，确定施工进度和施工方法。
2.地下水处理（1）进行地下水位及水质的调查，根据调查结果制定相应的地下水处理方案；（2）根据地下水的特性选择适当的处理方式，如抽水、降低地下水位、改善地下水质等。
3.地面准备（1）清理车库地面，将车库内的杂物清理干净；（2）对地面进行打磨和修复，确保地面平整光滑，无裂缝和孔洞。
4.基层处理（1）对地下车库的地面进行基层处理，包括清洗、除尘、打磨、修补等；（2）使用专用的基层处理材料，提高地面的粘结力和抗渗透能力；5.防水处理（1）使用优质的防水材料对地下车库进行涂刷防水处理；（2）根据地下车库的结构和使用要求选择合适的防水材料，如聚合物涂料、沥青涂料等；（3）对地下车库的墙体、地面、天花板等部位进行防水处理，确保全面防水；（4）按照防水材料的要求进行施工，保证良好的粘结效果和防水效果。
6.做好施工记录（1）对施工过程进行全面记录，包括施工设备、材料使用情况、施工工序、防水效果等；（2）记录施工中的问题和改进措施，便于今后类似工程的参考。
7.施工质量验收（1）防水工程施工完成后，对地下车库进行质量验收；（2）验收标准包括防水材料的粘结情况、防水层表面的平整度、防水效果等；（3）对不符合要求的部分进行整改，并进行复验。
四、安全措施1.施工现场设置警示标志，提醒他人注意施工区域；2.施工人员佩戴好相关的个人防护装备，如安全帽、防护眼镜、防护手套等；3.加强施工队伍的安全教育和培训，提高施工人员的安全意识；4.严格遵守施工规范和操作规程，确保施工过程安全有序进行；5.定期进行施工设备、材料的检查和维护，确保设备和材料的正常运行。
第1篇一、工程概况本工程为地下室防水套管施工，位于某大型住宅小区地下室，地下室的建筑面积为20000平方米。
地下室结构为框架剪力墙结构，地下水位较高，地下室地下水位埋深约为2.5米。
地下室防水等级为二级，要求地下室防水套管满足防水、防潮、防腐、抗压等要求。
二、施工准备1. 技术准备（1）熟悉设计图纸，了解地下室防水套管的位置、规格、数量及要求。
（2）查阅相关规范和标准，掌握防水套管施工的技术要求。
（3）编制地下室防水套管施工方案，明确施工工艺、质量标准和进度安排。
2. 材料准备（1）防水套管：根据设计要求，选用合格的品牌和规格。
（2）密封材料：橡胶圈、防水胶、防水涂料等。
（3）施工工具：电钻、扳手、钢尺、水平尺、线锤等。
3. 人员准备组织专业施工队伍，明确施工负责人、技术负责人、质量负责人等。
4. 施工现场准备（1）施工场地平整、排水畅通。
（2）施工用电、用水满足要求。
（3）施工材料、设备进场。
三、施工工艺1. 防水套管安装前，先检查地下室的混凝土结构，确保无裂缝、蜂窝、麻面等缺陷。
2. 根据设计图纸，确定防水套管的位置、数量和规格。
3. 在混凝土结构上，按照设计要求，预先凿出防水套管的孔洞，孔洞尺寸应略大于防水套管外径。
4. 将防水套管插入孔洞，确保套管与孔洞的严密对接。
5. 使用专用胶粘剂，对防水套管与孔洞的缝隙进行封堵，确保防水效果。
6. 在防水套管的外侧，涂刷防水涂料，形成一道保护层。
7. 安装完成后，检查防水套管的安装质量，确保符合设计要求。
四、质量控制1. 防水套管材质应符合国家标准，不得使用劣质产品。
2. 防水套管安装前，对混凝土结构进行检查，确保无缺陷。
3. 防水套管安装过程中，确保套管与孔洞的严密对接。
4. 防水套管封堵后，检查封堵效果，确保防水效果。
5. 防水套管安装完成后，对防水套管进行外观检查，确保安装质量。
五、进度安排1. 施工前，组织施工人员进行技术交底，明确施工工艺和质量要求。
******项目地下室渗漏维修工程施工组织设计编制单位:*********XX公司编制时间:20__年6月23日目录一、工程概况 (1)二、目前工程现状 (1)三、编制依据 (2)四、漏水原因分析 (2)五、施工准备 (3)六、修复方案 (6)七、质量保证措施 (11)八、安全保证措施 (11)九、文明施工注意事项 (12)十、售后服务及保修措施 (12)一、工程概况:本项目位于*****路西头路南,周围交通便利,四栋高层地上二十八层住宅,地下一层为人防地下室。
地上一层±0.00标高以下,人防地下室顶板上面标高为-1.300m,在首层地面与地下室顶板-1.30m之间为室内填箱土,填箱土内布设各种管线由室外进入各自的管道井。
1#楼总面积*****㎡,2#楼总面积为*****㎡,3#楼总面积*****㎡,4#楼总面积为*****㎡。
该工程建设单位为*******XX公司；设计单位为****设计XX公司；施工单位为*****XX公司；监理单位为*******XX公司；勘察单位为*******XX公司。
1#楼、2#楼于20__年*月**日开工,20__年**月**日竣工；3#楼、4#楼于20__年**月**日开工,20__年**月**日竣工；人防车库为20__年**月**日开工,20__年**月**日竣工。
四栋高层全部为现浇钢筋混凝土剪力墙结构,在一层住宅地面标高±0.00以下至人防地下室顶板上面-1.300m为填箱土,目的为楼内各种管、线由室外进入此土层内,然后分别进入各自的管道。
外墙进入管、线处为免烧砖砌筑(240厚)墙。
人防地下车库为框架结构,筏板基础。
车库顶板上覆土1.3m厚,作为绿色与庭院、道路。
二、目前工程现状:室外绿化、庭院等环境较好,高层地上住宅使用状况良好。
人防地下车库从总体看还比较适用,均未出现什么异常现象。
但四栋高层人防地下室漏水严重,在雨季地下室各种管道井、风井等明显看出向地下室内流水,也有的地下室顶板下面布满水珠,滴滴答答地向下滴水,致使全部地下室地面积水不能使用。
天津福雅园住宅小区工程地下车库防水工程专项施工方案批准:审核:编制:中国水利水电第十三工程局有限公司天津福雅园项目部年月日目录第一章编制依据 (3)1.1施工组织设计 (3)1.2 施工图纸 (3)1.3 主要规范、规程、标准 (3)1.4 主要图集 (3)1.5 主要材料标准 (3)第二章工程概况 (3)2.1建筑概况 (4)2.2结构概况 (4)2.3地下防水工程概况 (4)第三章施工准备 (4)3.1劳动力准备 (4)3.2技术准备 (5)3.3材料准备 (5)第四章地下车库防水工程主要施工方法 (7)4.1底板SBS防水卷材施工 (7)4.2地下车库外墙SBS防水卷材施工 (9)4.3地下车库顶板SBS防水卷材施工 (10)4.4 SBS防水卷材质量标准 (10)4.5成品保护及注意事项 (11)第五章地下室防水细部构造 (12)5.1地下车库底板后浇带防水细部构造 (12)5.2地下车库施工缝留置处细部做法 (12)第六章质量控制及保证措施 (13)第七章安全文明施工、职业健康、消防管理、环境保护 (14)7.1安全文明施工的组织与管理 (14)7.2安全文明施工管理措施 (14)7.3地下防水施工职业健康管理 (16)7.4地下防水施工消防管理措施 (16)7.5防水施工环保措施 (17)第八章地下车库防水工程的成品保护措施 (17)8.1成品保护管理工作 (17)8.2成品保护技术措施 (17)第一章编制依据1.1施工组织设计1.2 施工图纸1.3 主要规范、规程、标准1.4 主要图集1.5 主要材料标准1.6 本方案内容与上述所列规范及地方标准不符的及施工中未提内容均按现行规范执行第二章工程概况2.1建筑概况福雅园住宅小区工程，地下车库总建筑面积13791.24m2，地下一层，层高3.70m。
室内±0.000相对于大沽高程3.85m。
2.2结构概况工程采用预应力混凝土空心方桩桩基础，地下车库底板采用筏板基础，框架-剪力墙结构。
一般规则1.1.1参考标准和法规的汇编( 1 )《钢结构工程施工质量验收规程》GB 50205-2001( 2 )《地下防水工程质量验收规程》GB 50208-2002( 3 )《地下工程防水技术规程》 GB 50108-2001( 4 )《建筑工程施工质量验收标准》GB 50300-2001( 5 )防水套管S312标准图集两个术语，符号2.1.1期限（一）地下防水工程：是指对工业和民用建筑地下工程、防护工程、隧道和地铁等建筑（构筑物）进行防水设计、防水施工和养护管理等各项技术工作的工程实体。
( 2 )防水等级：根据地下工程的重要性和使用中的防水要求，确定结构允许漏水的等级标准。
三个基本规则3.1.1柔性防水套管一般适用于管道穿墙处有振动或对防水有严格要求的结构。
3.1.2刚性防水套管一般适用于管道穿墙的一般防水要求的结构。
3.1.3I、II、III型刚性防水套管不适用于抗震设计烈度在八度以上的地区。
3.1.4柔性和刚性防水套管穿墙的墙体，非混凝土墙体应改为混凝土墙体，套管应一次性固定在墙上，混凝土围护结构应大200mm大于止水带的直径。
四施工准备4.1.1技术准备（ 1 ）根据设计单位提出的施工图纸、质量要求和材料供应情况，制定施工方案，确定施工工艺程序，进行详细的技术交底并认真执行。
（ 2 ）完成钻孔、预埋件预埋、模板支撑，通过隐检预检程序，在模板上打标高控制线。
( 3 )防水混凝土的混凝土配合比由实验室根据原地下车库的材料情况提出。
4.1.2材料要求( 1 )钢（钢壳）：一般材质为Q235钢，外观完好，无裂纹、起皱，有出厂质量证明。
抽样检验其各项性能指标应符合国家有关标准的规定。
止水环的形状应为方形，以避免在安装管道时因外力而引起穿墙管的转动。
( 2 )电极使用E43XX电极，应有质量证明书。
不应使用有剥落涂层或生锈芯的电极。
( 3 )其他材料：螺栓、型钢、铁件等应有质量证明书。
( 4 )油漆：防腐涂料的品种、牌号、颜色及配套底漆、腻子均符合设计要求和国家标准，并具有产品质量证书。
( 5 )混凝土：用于后浇混凝土的水泥、砂、石、外加剂等应符合防水混凝土结构的设计要求。
4.1.3主要机械设备(一)机械设备砂轮切割机、电焊、气焊设备。
( 2 )主要工具大小平铲、铁板、秤、铲斗、胶管、纵梁、溜槽、铁棒、抹子、试模、夹具、治具、钢丝绳、钢带等。
4.1.4工作环境( 1 )不得在强风雨条件下施工。
( 2 )清除模板钢筋上的垃圾、锯末、泥土、积水和油渍。
( 3 ) 部分机壳已刷上脱模剂。
( 4 )准备足够数量和质量的足够的沙子、石头、水泥、外加剂和外加剂等材料，以满足混凝土的防水要求。
( 5 ) 已准备好按设计要求使用的钢材和焊条。
经审查，规格齐全，质量符合要求。
在加工现场或现场按型号整齐堆放。
（六）施工机械设备经维修、试运行后状况良好；供电充足，满足施工需要。
五个材料和质量点5.1.1材料的关键要求( 1 )钢套管、型钢、铁件、焊条等必须有质量证明书，来料抽检合格，技术指标符合法规要求。
( 2 )用于后浇混凝土的水泥、砂、石等材料应符合防水混凝土结构的设计要求。
5.1.2技术关键要求( 1 )管外混凝土墙的厚度应小于300mm 。
(2)套管部分加工完成后，外壁刷一次底漆，外层防腐由设计确定。
5.1.3质量关键要求焊缝的焊接质量直接影响穿墙管的防水效果。
因此，焊缝的焊接必须由具有焊接资格证书的焊工按设计要求和钢结构焊接专用规定进行。
5.1.4职业健康安全关键要求( 1 )焊接前，焊工必须做好各种设备的接地归零和绝缘措施，防止触电伤人。
( 2 )过程中必须佩戴口罩和面罩，防止电弧灼伤眼睛和粉尘危害。
( 3 )在地下室和深坑的焊接作业应通风良好，防止吞咽气体中毒。
5.1.5环境关键要求( 1 )焊接部位周围易燃易爆物品应清除，或覆盖隔离。
( 2 )焊接必须在易燃易爆气体或液体的扩散区进行，并经有关部门验收合格后方可进行。
六种施工工艺6.1.1工艺流程管道穿墙施工流程流程图如下：套管制作→套管安装固定→隐蔽验收→模板支撑→混凝土浇筑→防水材料埋设→封层钢板焊接试水6.1.2操作流程( 1 )套管加焊接止水环的方法：管道通过防水混凝土结构处，预埋套管，设计选择防水套管的刚性或柔性，在套管上焊接止水环。
套管和止水环必须一次固定在混凝土结构上。
并且连接到套管的混凝土必须浇注并压实。
止水环应与外壳完全焊接，止水环数量应按设计规定。
外壳部分加工完成后，在墙壁上涂上一层防锈漆。
安装穿墙管时，对于刚性防水套管，先将管子穿过预埋套管，按图找好位置和尺寸，临时固定好，然后在一端用密封钢板焊接将套管与穿墙管牢固，然后从另一端用防水材料（防水油膏、沥青马王地油脂等）填满套管与壁管之间的缝隙，并用密封钢密封严密板（图5.6. 2-1 ）。
也可在套管与墙体之间加装挡圈，两侧埋入油毡和石棉水泥。
具体方法如图5.4.2-2 、图5.4.2-3 、图5.6.2-4所示。
套管尺寸见管，套管与管道之间应加橡胶圈，并用法兰压紧。
柔性防水套管的具体做法见图5.6.2-5 ，套管尺寸见表5.6.2-4 。
I型套管尺寸表5.6.2-1II型翼环尺寸表5.6.2-2III型外壳尺寸表5.6.2-3说明： 1 ）I型防水套管适用于铸铁管和非金属管； II型防水套管适用于钢管； III型适用于埋入式钢管。
将翼环直接焊接在钢管上。
2 ) 用防锈漆刷机壳壁。
外壳必须一次性固定在墙上。
3 ）套管L等于壁厚且大于200mm。
如果是非混凝土墙，则应改为混凝土墙。
若混凝土壁厚小于200mm，应局部加厚至200mm。
更换或加厚的混凝土墙的直径大于机翼的直径。
环直径大 200 毫米。
4) h 为最小焊件厚度。
灵活的防水套管尺寸表5.6.2-42）外壳部分加工完成后，在其壁上刷一层防锈漆。
3) 外壳必须一次固定在墙上。
4）套管L等于壁厚且不小于300mm；如果是非混凝土墙，则应改为混凝土墙。
当混凝土壁厚不大于300mm时，更换或加厚的混凝土墙的直径应大于翼环直径D6 200mm。
5) h（焊缝高度）为最小焊件厚度。
( 2 )组管穿墙防水方法：在组管穿墙处预留一个孔，将孔周围的预埋角钢固定在混凝土中，将密封钢板焊接在角钢上，并将周边全焊好，然后组管一一穿过两端密封钢板上的预留孔。
，然后将每根管子和密封件沿管子圆周紧密焊接（焊接时应对称或间隔进行，以防止密封钢板变形），将沥青马王地润滑脂从孔中倒入密封钢板上的填充孔。
焊接并密封预留的沥青注入孔（图5.6.26 ）。
( 3 )单管固埋法：方法有现浇法和预留孔后浇法两种。
虽然结构简单，施工方便，但不适应变形，更换不方便，一般不适合。
采用这种方法埋设管道时，应注意在管道和止水圈周围浇筑混凝土并压实，尤其是管道底部应小心浇筑压实（图5.6.2-7 ）。
地下车库渗漏修复施工技术要求较高。
为保证工程质量，材料为HXX-669聚氨酯亲水性发泡止水剂。
HX-669是一种低溶剂结构的弹性胶体，单组份（水型）聚氨酯灌浆液，无毒、无味、无污染、不易燃。
与水发生化学反应后，通过其缓慢的膨胀和持续的压力，灌浆胶可以渗透到微裂缝、蜂窝、孔洞和钢筋中，达到完全止水的作用。
1)、工艺流程清洁基层→标出漏水部位→使注浆孔成一定角度→安装注浆止水针→高压注浆堵漏→拔针→清理→滚透结晶防水材料提高密实度裂缝两侧混凝土→检验验收。
2)、施工工艺施工前，应组织相关技术人员熟悉现场情况，了解具体施工工艺要求，做好现场勘察，按要求定位布线。
一个。
清理基层并标出渗漏部位将基层表面的垃圾刮干净，用清水冲洗干净并晾干，仔细检查底板的开裂部分，并标出底板的漏水部分。
湾。
钻孔安装水针用清水清洗凿好的漏水接头和漏水点；埋入注浆针，埋入漏水量大或裂缝较宽的部位，注浆针间距一般为30-50cm，漏水点处的注浆针埋入漏水点；C。
高压灌浆堵塞泄漏并去除针头在注浆针处，用铁丝固定高压软管；用注浆泵从注浆针中注入化学浆液，注浆压力应缓慢增加。
当注浆压力升至1~8mpa后，在不加压的前提下，若注浆泵压力表指示2~3min内针头基本不下滑，即可停止注浆，并灌浆可移至下一针进行连续灌浆。
灌浆完成后，拆下止水针。
d。
清缝考虑到缝隙可能再次变形，第一道工序完成后，对缝隙进行清洁除湿，到达下一道工序的施工界面。
e.滚涂可用于穿透水晶防水材料上述工序完成后，在裂缝上部涂上一层结晶性防水涂料，可以穿透裂缝形成第二层防水层，保证泄漏点不渗漏。
七项质量标准7.1.1主项目( 1 ) 详细施工中使用的接缝密封材料必须符合设计要求。
检验方法：检查出厂合格证和质检报告。
( 2 )穿墙套管的详细结构应符合设计要求，严禁渗漏。
检查方法：观察检查，检查隐蔽的验收记录。
7.1.2一般项目( 1 )穿墙套管与主管或套管的止水环应连续焊接并进行防腐处理。
检查方法：观察检查，检查隐蔽的验收记录。
（ 2 ）接缝处混凝土表面应致密、清洁、干燥，密封材料应填实密实、粘结牢固，不得出现开裂、起泡、塌落现象。
检查方法：观察检查。
八项成品保护8.1.1钢套管和穿墙管在运输、堆放、吊装过程中必须采取措施防止变形。
8.1.2钢套管、止水环等表面应及时涂刷底漆和面漆，并及时填平与混凝土结构之间的缝隙，防止腐蚀。
8.1.3回填时，应在穿墙管伸出外壁的部分采取有效措施，防止管道损坏。
九大安全环保措施9.1.1穿墙管道的施工安装，应由专人负责电气设备和线路的安装、维护和管理。
电气设备应良好接地并接零，手持电动工具必须配备漏电保护器。
9.1.2操作人员在地下结构物加工、焊接防水层时，应佩戴绝缘手套和绝缘胶鞋，以防操作过程中漏电伤人。
9.1.3现场气割、电焊必须有专人监督火势，5m严禁在焊接现场周围堆放易燃物品；9.1.4安装钢套管、墙管等构件时，绑扎必须牢固，吊点应穿过构件重心，吊装应平稳，避免振动或摆动。
在部件就位和临时固定之前，不要解开索具或拆除临时固定工具，以防脱落伤人。
9.1.5对于地下室和深坑的焊接作业，应保持良好的通风，以防止气体中毒。
9.1.6穿墙管道施工过程中，应进行每一道工序的质量检验，检验合格后方可施工下一道工序。
9.1.7焊缝的质量是防水的关键。
应特别注意确保焊缝连续、饱满、无气孔和夹渣。
同时，还应注意减少焊缝产生的二次应力。
