10KV高压开关柜招标文件、技术规范书10p

10kV高压开关柜技术规格书1 总则1.1 本技术规格书适用于贵州金赤化工有限责任公司桐梓煤化工一期工程水坎河取水泵房10KV高压开关柜，它提出了10kV高压开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规格书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3 投标方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

投标方供货的产品如果由于设计、制造质量问题而导致装置无法正常投产、供货设备无法长期连续、安全、经济、稳定、可靠地运行,无法满足所有技术性能要求，则投标方必须为此负全部责任。

1.4 如果投标方没有以书面形式对本技术规格书的条文提出异议，则意味着投标方提供的设备完全符合本技术规格书的要求。

投标方如对本技术规格书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规格书的差异”为标题的专门章节中加以详细描述说明。

1.5 投标方在设备设计和制造中应执行规格书所列的各项现行（国内、国际）标准。

规格书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。

有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。

1.6 合同签订之后，按技术协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方。

1.7 在签定合同之后，招标方和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标方最终应予解决，不另收费用。

1.8 联络方式：设计联络会、传真。

日常可以电话及电子邮件方式联络。

（但具备法律效力的联系方式为设计联络会及传真）。

五河华府·御水湾住宅小区10KV配电工程HXGN15-12高压开关柜技术规范书安徽金石电力设计咨询有限公司二零一一年九月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．卖方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1 本设备技术规范书适用于10kV 固定式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

GB156 — 1993 标准电压GB311.1 — 1997 高压输变电设备的绝缘配合GB1408.1 — 1999 固定绝缘材料工频电气强度的试验方法GB3309 — 1989 高压开关设备常温下的机械试验GB2900.1 －1992 电工名词术语基本名词术语GB3804 — 1990 3 ～63kV 交流高压负荷开关GB7354 — 1987 局部放电测量GB/T11022 — 1999 高压开关设备和控制设备标准的共用技术条件GB14808 — 2001 交流高压接触器GB16926 －1997 交流高压负荷开关—熔断器组合电器SD/T318 — 1989 高压开关柜闭锁装置技术条件DL/T402 — 1999 交流高压负荷开关订货技术条件DL/T486 — 2000 交流高压隔离开关和接地开关订货技术条件DL/T539 — 1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593 — 1996 高压开关设备的共用订货技术导则DL/T404 — 1997 户内交流高压开关柜订货技术条件上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

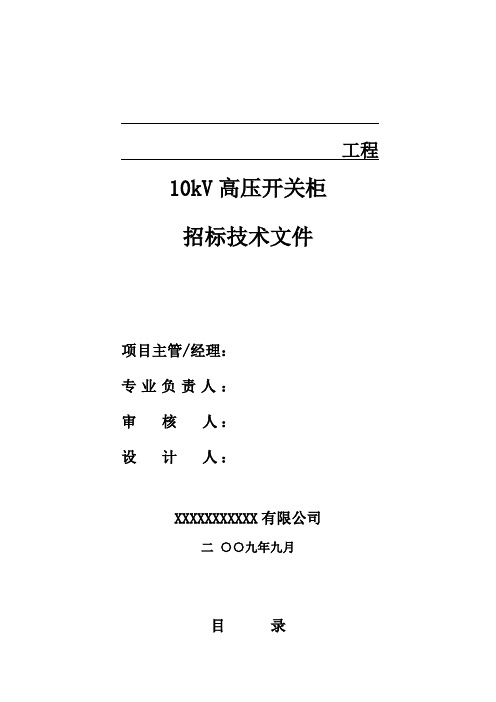

工程10kV高压开关柜招标技术文件项目主管/经理：专业负责人：审核人：设计人：XXXXXXXXXXX有限公司二○○九年九月目录1总则 (2)1.1概述 (3)1.2技术标准 (3)1.3使用条件 (5)2招标范围 (5)3总体要求 (6)3.1总体要求 (6)3.2选型要求 (6)4设备的主要技术参数 (7)4.1高压开关柜 (7)4.2断路器: (8)4.3电压互感器 (8)4.4电流互感器 (9)4.5零序电流互感器 (9)4.6过电压保护器 (9)4.7接地开关 (10)5开关柜主要技术要求 (10)5.1开关柜一次部分主要技术要求 (10)5.2开关柜二次部分主要技术要求 (12)6资料交付与设计联络 (13)6.1资料交付 (13)6.2设计联络 (15)7质量保证及试验 (15)7.1质量保证 (15)7.2试验 (16)8附表 (16)9附图 (17)1总则1.1概述1.1.1本招标技术文件适用于项目名称 10kV高压开关柜，它提出了开关柜的功能设计、结构、供货、安装和试验等方面的技术要求。

1.1.2本招标技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本招标技术文件和相关标准的，并通过相关认证的优质产品。

在投标文件中，对标的设备应标明产品型号、技术规格、产地、生产厂商等必须内容。

1.1.3投标方所提供的产品，其生产厂家应具备相应产品的型式试验合格证，并具有合法的生产许可资格。

1.1.4标的设备应按国家标准和IEC标准进行设计和制造。

当标准不一致时，按较高标准执行。

1.1.5如果投标方没有以书面形式对本文件的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本文件的要求。

如有异议，无论是多么微小，都应在投标文件中以“对技术文件的意见和同技术文件的差异”为标题的专门章节中加以详细描述。

1.1.6本招标技术文件经招投标双方确认后作为订货合同的附件，与合同正文具有同等法律效力。

10kV高压开关柜技术标书一、卖方供货范围：详见电气设备表及配电系统图说明：设备表及配电系统图为订货资料，供订货报价参考用，制造图纸以施工图和技术交底为最终依据。

二、气象条件及技术参数1.气象条件年平均温度：℃年最高气温：℃年最低气温：℃2、技术参数额定电压： 10kV额定电流： 1250A/1600A额定短路开断电流： 31.5kA额定动稳定电流： 100kA操作电压: DC220V防护等级： IP40或以上（增加防尘防昆虫侵害设施）外形尺寸：见设备表三、高压开关柜技术要求1、采用中置式开关柜，户内安装。

2、柜体结构:产品必须具备下列“五防”功能·防止带负荷拉（合）隔离开关；·防止误分（合）断路器；·防止带电挂地线；·防止带地线合隔离开关；·防止带电误入带电间隔。

3、按设计图纸要求提供过电压保护器。

4、按设计图纸要求，采用自动化综合保护装置。

5、开关柜应设有防误操作的机械和电气连锁装置。

6、开关柜应有工作位置（一次、二次均接通），试验位置（一次断开、二次接通），分离位置（一次、二次均断开），且各位置应有明显标记7、严格按照设计院原理图及元件选型标价、制作，如有代换应经设计院同意。

8、外线端子：采用南京凤凰或成都魏德米勒公司的产品。

9、根据设计图纸的规定，真空断路器选用VY4G-12型真空断路器。

10、VY4G-12断路器采用弹簧操作机构。

11、为保证使用和维修安全，母线采用硫化绝缘处理，增加带电显示装置。

12、为防止灰尘、凝露及小昆虫的侵入，对前后门百叶窗采用金属网罩及防尘透气过滤等措施，柜内安装DN8520型智能操控装置。

13、为适应潮湿及污秽环境工作，开关柜所有瓷瓶改为环氧树脂绝缘柱，以增加漏电距离。

14、开关柜行线全部采用行线槽板，提高内在质量。

１5、开关设备的结构是钢板弯制拼接而成，外型尺寸参照技术参数，整个设备由固定的柜体和装有滚轮的手车体两部分组成。

工程10kV高压开关柜招标技术文件项目主管/经理：专业负责人：审核人：设计人：XXXXXXXXXXX有限公司二○○九年九月目录1总则 (2)1.1概述 (3)1.2技术标准 (3)1.3使用条件 (5)2招标范围 (5)3总体要求 (6)3.1总体要求 (6)3.2选型要求 (6)4设备的主要技术参数 (7)4.1高压开关柜 (7)4.2断路器: (8)4.3电压互感器 (8)4.4电流互感器 (9)4.5零序电流互感器 (9)4.6过电压保护器 (9)4.7接地开关 (10)5开关柜主要技术要求 (10)5.1开关柜一次部分主要技术要求 (10)5.2开关柜二次部分主要技术要求 (12)6资料交付与设计联络 (13)6.1资料交付 (13)6.2设计联络 (15)7质量保证及试验 (15)7.1质量保证 (15)7.2试验 (16)8附表 (16)9附图 (17)1总则1.1概述1.1.1本招标技术文件适用于项目名称 10kV高压开关柜，它提出了开关柜的功能设计、结构、供货、安装和试验等方面的技术要求。

1.1.2本招标技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本招标技术文件和相关标准的，并通过相关认证的优质产品。

在投标文件中，对标的设备应标明产品型号、技术规格、产地、生产厂商等必须内容。

1.1.3投标方所提供的产品，其生产厂家应具备相应产品的型式试验合格证，并具有合法的生产许可资格。

1.1.4标的设备应按国家标准和IEC标准进行设计和制造。

当标准不一致时，按较高标准执行。

1.1.5如果投标方没有以书面形式对本文件的条文提出异议，则意味着投标方提供的设备（或系统）完全符合本文件的要求。

如有异议，无论是多么微小，都应在投标文件中以“对技术文件的意见和同技术文件的差异”为标题的专门章节中加以详细描述。

1.1.6本招标技术文件经招投标双方确认后作为订货合同的附件，与合同正文具有同等法律效力。

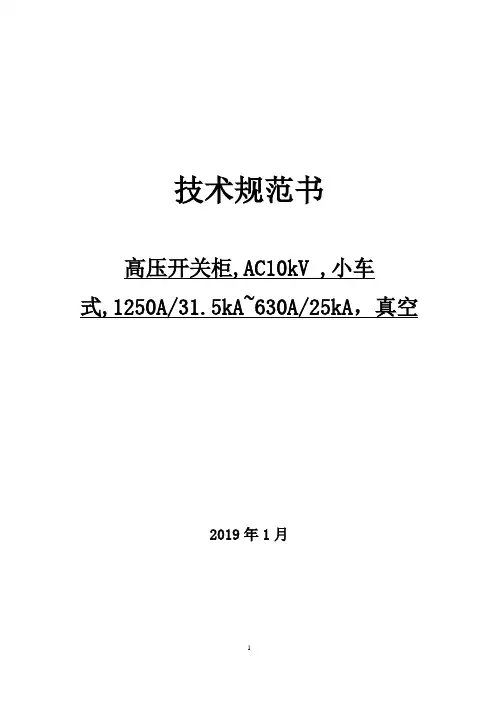

技术规范书高压开关柜,AC10kV ,小车式,1250A/31.5kA~630A/25kA，真空2019年1月第1部分：技术规范通用部分1范围本部分规定了12kV～40.5kV高压开关柜招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

答：满足要求本部分适用于12kV～40.5kV高压开关柜招标。

答：满足要求2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

答：满足要求GB/T 11022高压开关设备和控制设备标准的共用技术要求答：满足要求GB 1207电磁式电压互感器答：满足要求GB 1208电流互感器答：满足要求GB 1984高压交流断路器答：满足要求GB 1985高压交流隔离开关和接地开关答：满足要求GB 3906 3.6kV～40.5kV交流金属封闭开关设备和控制设备答：满足要求GB/T 5585电工用铜、铝及其合金母线答：满足要求GB 6450干式电力变压器答：满足要求GB 11032交流无间隙金属氧化物避雷器答：满足要求GB/T 12022工业六氟化硫答：满足要求GB 15166.2高压交流熔断器第2部分：限流熔断器答：满足要求GB 50150电气装置安装工程电气设备交接试验标准答：满足要求GB/T 4109交流电压高于1000V的绝缘套管答：满足要求SD 318高压开关柜闭锁装置技术条件答：满足要求DL/T 402高压交流断路器订货技术条件答：满足要求DL/T 404 3.6kV～40.5kV交流金属封闭开关设备和控制设备答：满足要求DL/T 486高压交流隔离开关和接地开关答：满足要求DL/T 593高压开关设备和控制设备标准的共用技术要求答：满足要求JB/T 10305 3.6kV～40.5kV高压设备用户内有机材料支柱绝缘子技术条件答：满足要求IEC 62271-100高压交流断路器答：满足要求3术语和定义下列术语和定义适用于本文件。

高压10kV开关柜技术规范标准书工程代号：10KV开关柜技术规范书二〇二〇年四月目录1. 总则2. 技术要求3. 设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．监造1 总则1.1 本技术规范书适用于i10KV开关柜，它提出了10KV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，卖方应提供符合国家和行业标准以及本规范书的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行，并在“差异”章节中列出。

1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

2 技术要求2.1 应遵循的主要现行标准,但不限于此:GB3906 3 ~ 35kV交流金属封闭开关设备GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB/T11022 高压开关设备和控制设备标准的公用技术要求GB3309 高压开关设备常温下的机构试验GB311.1 高压输变电设备的绝缘配合GB/T16927 高电压试验技术GB263 交流高压电器在长期工作时的发热GB2706 高压电器动热稳定GBJ149 电气装置安装工程施工及验收技术协议GBJ50150 电气装置安装工程电气设备交接试验标准GB191 包装储运图示标志DL-404 户内交流高压开关柜订货技术条件DL402 交流高压断路器订货技术条件DL486 交流高压隔离开关订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件SD-318 高压开关闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电测量仪表装置设计技术规定SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件GB5582 高压电力设备外绝缘污秽等级GB2900 电工名词术语IECl85 电流互感器IECl86 电压互感器IEC 255 继电器IEC-60298 额定电压1KV以上52KV及以下高压交流金属封闭开关设备和控制设备IEC60470 交流高压接触器和基于接触器的电动机启动器IEC60282-1 高压熔断器2.2 环境条件海拔高度：1000m最高环境温度：40℃最低环境温度：-10℃地震烈度：7度耐污秽水平：≥2.5cm/kV（对最高运行线电压）污秽等级: III级2.3 10KV高压柜工程条件系统额定电压：10kV系统最高电压：12kV系统额定频率：50Hz系统中性点接地方式：不接地安装地点：户内交流电源供电电压：AC220V2.3.1 真空开关柜型号：KYN28A-12 中置式* 所有开关柜外形尺寸以图纸为准。

**********10kV配电工程10KV开关柜招标文件（技术规范书）********************公司证书编号：*********二零一二年八月批准：审核：校核：编写：会签：- 2 -一通用部分目录投标人应具备的条件01 总则 11.1 一般规定 11.2 投标人应提供的资格文件 11.3 适用范围 21.4 对设计图纸、说明书和试验报告的要求 21.5 标准和规范 51.6 投标人必须提交的技术参数和信息 61.7 备品备件 61.8 专用工具与仪器仪表 61.9 安装、调试、性能试验、试运行和验收 62 结构要求72.1 开关柜技术参数 72.2 通用要求72.3 操动机构错误!未定义书签。

12.4 铭牌93 试验103.1 型式试验103.2 出厂试验113.3 现场交接试验114 技术服务、设计联络、工厂检验和监造114.1 技术服务114.2 设计联络会144.3 工厂检验和监造154.4 包装、运输、起吊、储存、标志投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。

2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。

3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。

4、进口的关键元件应取得供应商的供货承诺函。

5、投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。

1 总则1.1 一般规定1.1.1 投标人或制造商必须有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。

投标人或制造商应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或比规定的条件更严格。
