【CN109907035A】一种果园用智能声光驱鸟器【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910819151.2(22)申请日 2019.08.31(71)申请人 山东厚俞实业有限公司地址 257000 山东省东营市北二路北侧阜盛路与潍坊路交汇处(72)发明人 胡晨光　胡跃东　张侃侃　吴兵　武雅君　(74)专利代理机构 北京拉沃科创知识产权代理事务所(普通合伙) 11745代理人 陈永宁(51)Int.Cl.A01M 29/18(2011.01)G01V 8/10(2006.01)(54)发明名称一种智能超声波驱鸟器(57)摘要本发明涉及一种智能超声波驱鸟器，包括驱鸟器本体，驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；光敏感应器与中央处理器相连，太阳能电池板与蓄电池相连，蓄电池与中央处理器、超声波发生器相连，且蓄电池与超声波发生器之间设有电源开关，中央处理器连接并控制电源开关和超声波发生器；监测器内部设有超声波传感器、信号调理电路和单片机；超声波传感器用于获取超声波发生器发出的超声波信号；单片机与中央处理器相连，将获取超声波声强实际信号、信号调理电路发出的超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

权利要求书1页 说明书2页 附图2页CN 110419526 A 2019.11.08C N 110419526A1.一种智能超声波驱鸟器，其特征在于：包括驱鸟器本体，所述驱鸟器本体上设有光敏感应器、太阳能电池板和监测器，所述驱鸟器本体内设有蓄电池、中央处理器和超声波发生器；所述光敏感应器与所述中央处理器相连，所述太阳能电池板与所述蓄电池相连，所述蓄电池与所述中央处理器、所述超声波发生器相连，且所述蓄电池与所述超声波发生器之间设有电源开关，所述中央处理器连接并控制所述电源开关和超声波发生器；所述监测器内部设有超声波传感器、信号调理电路和单片机；所述超声波传感器，用于获取超声波发生器发出的超声波信号；所述信号调理电路包括频率提取电路和幅度采样电路；所述频率提取电路，用于获取放大的超声波信号的频率；所述幅度采样电路，用于获取放大的超声波信号的幅度；所述单片机与所述中央处理器相连，将获取超声波声强实际信号、超声波信号的频率和超声波信号的幅度传送至中央处理器，进而控制超声波发生器发出不同频率的超声波。

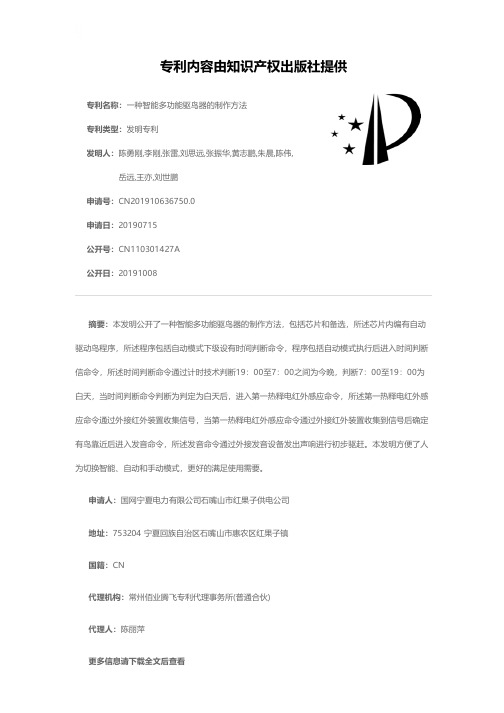

专利名称：一种智能多功能驱鸟器的制作方法
专利类型：发明专利
发明人：陈勇刚,李刚,张雷,刘思远,张振华,黄志鹏,朱晨,陈伟,岳远,王亦,刘世鹏
申请号：CN201910636750.0
申请日：20190715
公开号：CN110301427A
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能多功能驱鸟器的制作方法，包括芯片和备选，所述芯片内编有自动驱动鸟程序，所述程序包括自动模式下级设有时间判断命令，程序包括自动模式执行后进入时间判断信命令，所述时间判断命令通过计时技术判断19：00至7：00之间为今晚，判断7：00至19：00为白天，当时间判断命令判断为判定为白天后，进入第一热释电红外感应命令，所述第一热释电红外感应命令通过外接红外装置收集信号，当第一热释电红外感应命令通过外接红外装置收集到信号后确定有鸟靠近后进入发音命令，所述发音命令通过外接发音设备发出声响进行初步驱赶。

本发明方便了人为切换智能、自动和手动模式，更好的满足使用需要。

申请人：国网宁夏电力有限公司石嘴山市红果子供电公司
地址：753204 宁夏回族自治区石嘴山市惠农区红果子镇
国籍：CN
代理机构：常州佰业腾飞专利代理事务所(普通合伙)
代理人：陈丽萍
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910403990.6(22)申请日 2019.05.15(71)申请人 江苏未来智慧信息科技有限公司地址 210000 江苏省南京市江宁区总部基地3栋(72)发明人 时春　刘海马　陈江伟　林俊　王凤雷　吴义孝　(74)专利代理机构 上海精晟知识产权代理有限公司 31253代理人 冯子玲(51)Int.Cl.A01M 29/16(2011.01)A01M 29/18(2011.01)(54)发明名称一种智能驱鸟装置及其工作方法(57)摘要本发明公开了一种智能驱鸟装置及其工作方法，属于鸟类驱赶技术领域，包括终端、声音采集装置、驱动器和播放装置，所述声音采集装置和驱动器分别与终端连接，所述驱动器还与播放装置连接，所述终端包括神经网络模块、鸟声数据库和指令模块。

本发明通过神经网络算法区别鸟类叫声，精确针对不同鸟类通过播放同类惨叫声、天敌叫声、超声波等的方式是实现对光伏电站鸟类的驱赶。

本发明精确高效，节能环保，成本低，实用性强，易于推广。

权利要求书1页 说明书3页 附图3页CN 109997834 A 2019.07.12C N 109997834A1.一种智能驱鸟装置，其特征在于，包括终端、声音采集装置、驱动器和播放装置，所述声音采集装置和驱动器分别与终端连接，所述驱动器还与播放装置连接，所述终端包括神经网络模块、鸟声数据库和指令模块。

2.根据权利要求1所述的智能驱鸟装置，其特征在于，所述终端还包括人机交互界面。

3.根据权利要求1所述的智能驱鸟装置，其特征在于，所述终端采用电脑。

4.根据权利要求1所述的智能驱鸟装置，其特征在于，所述声音采集装置采用拾音器，声音采集装置的数量至少为1个。

5.根据权利要求1所述的智能驱鸟装置，其特征在于，所述播放装置采用喇叭，播放装置的数量至少为1个。

6.根据权利要求1所述的智能驱鸟装置，其特征在于，所述声音采集装置和播放装置均设置在机架上。

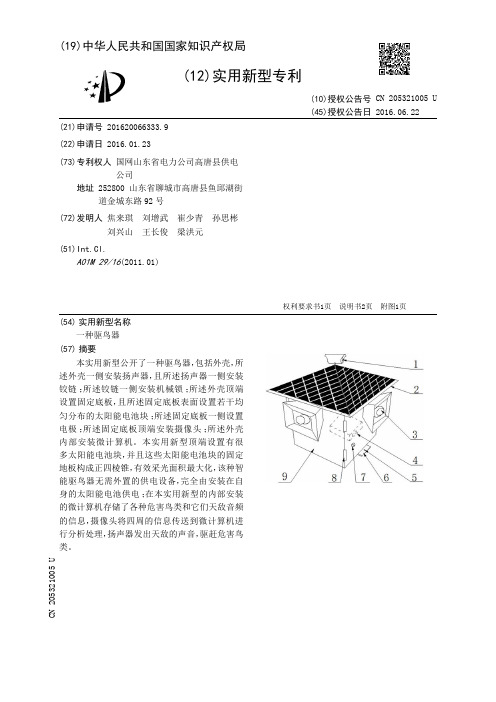

(10)授权公告号(45)授权公告日 (21)申请号 201620066333.9(22)申请日 2016.01.23A01M 29/16(2011.01)(73)专利权人国网山东省电力公司高唐县供电公司地址252800 山东省聊城市高唐县鱼邱湖街道金城东路92号(72)发明人焦来琪 刘增武 崔少青 孙思彬刘兴山 王长俊 梁洪元(54)实用新型名称一种驱鸟器(57)摘要本实用新型公开了一种驱鸟器，包括外壳，所述外壳一侧安装扬声器，且所述扬声器一侧安装铰链；所述铰链一侧安装机械锁；所述外壳顶端设置固定底板，且所述固定底板表面设置若干均匀分布的太阳能电池块；所述固定底板一侧设置电极；所述固定底板顶端安装摄像头；所述外壳内部安装微计算机。

本实用新型顶端设置有很多太阳能电池块，并且这些太阳能电池块的固定地板构成正四棱锥，有效采光面积最大化，该种智能驱鸟器无需外置的供电设备，完全由安装在自身的太阳能电池供电；在本实用新型的内部安装的微计算机存储了各种危害鸟类和它们天敌音频的信息，摄像头将四周的信息传送到微计算机进行分析处理，扬声器发出天敌的声音，驱赶危害鸟类。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页CN 205321005 U 2016.06.22C N 205321005U1.一种驱鸟器，包括外壳(9)，其特征在于，所述外壳(9)一侧安装扬声器(3)，且所述扬声器(3)一侧安装铰链(8)；所述铰链(8)一侧安装机械锁(7)；所述外壳(9)顶端设置固定底板(2)，且所述固定底板(2)表面设置若干均匀分布的太阳能电池块(11)；所述固定底板(2)一侧设置电极(10)；所述固定底板(2)顶端安装摄像头(1)；所述外壳(9)底端固定底座(6)；所述外壳(9)内部安装微计算机(4)。

2.根据权利要求1所述的一种驱鸟器，其特征在于，所述扬声器(3)、所述摄像头(1)、太阳能电池块(11)以及所述微计算机(4)均与所述电极(10)电性连接，且所述扬声器(3)和所述摄像头(1)均与所述微计算机(4)电性连接。

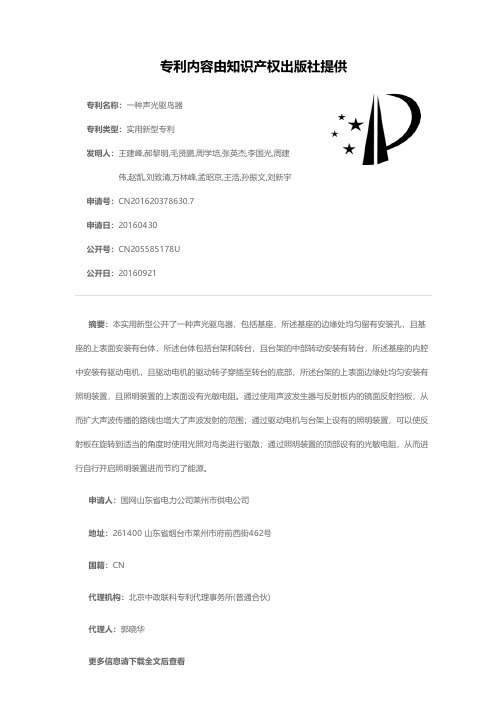

专利名称：一种声光驱鸟器
专利类型：实用新型专利
发明人：王建峰,郝黎明,毛贤鹏,周学培,张英杰,李国光,周建伟,赵凯,刘致清,万林峰,孟昭京,王浩,孙振文,刘新宇申请号：CN201620378630.7
申请日：20160430
公开号：CN205585178U
公开日：
20160921
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种声光驱鸟器，包括基座，所述基座的边缘处均匀留有安装孔，且基座的上表面安装有台体，所述台体包括台架和转台，且台架的中部转动安装有转台，所述基座的内腔中安装有驱动电机，且驱动电机的驱动转子穿插至转台的底部，所述台架的上表面边缘处均匀安装有照明装置，且照明装置的上表面设有光敏电阻。

通过使用声波发生器与反射板内的镜面反射挡板，从而扩大声波传播的路线也增大了声波发射的范围；通过驱动电机与台架上设有的照明装置，可以使反射板在旋转到适当的角度时使用光照对鸟类进行驱散；通过照明装置的顶部设有的光敏电阻，从而进行自行开启照明装置进而节约了能源。

申请人：国网山东省电力公司莱州市供电公司
地址：261400 山东省烟台市莱州市府前西街462号
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
代理人：郭晓华
更多信息请下载全文后查看。

专利名称：一种水果种植用驱鸟装置专利类型：发明专利
发明人：赵艳军
申请号：CN202010397895.2
申请日：20200512
公开号：CN111387171A
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本发明公开了一种水果种植用驱鸟装置，包括连接杆，所述连接杆的两侧外壁均固定安装有第二支撑杆，且两个第二支撑杆的顶部相邻一侧外壁均固定安装有转动电机，两个所述转动电机的输出轴均固定安装有齿轮，两个所述第二支撑杆的圆周相互远离一侧外壁均通过轴承套接有套管，且两个套管的相邻一侧外壁均固定安装有齿环，两个齿轮分别与两个齿环啮合。

本发明通过在第一支撑杆的两侧均设置有电动导轨、电动滑块、第一支撑臂和第二支撑臂，可以由电动滑块带动两个第二支撑臂进行上下移动，进而可以由第一支撑臂和第二支撑臂的组合来模仿人的的手臂，进而可以有效的提高驱鸟的效果。

申请人：赵艳军
地址：450002 河南省郑州市文化路80号河南财经学院
国籍：CN
更多信息请下载全文后查看。

专利名称：一种驱鸟器
专利类型：发明专利
发明人：张东旭,王敬,尹海丞,吴卓,王兴,汪江浩,唐俊贤,唐永聪,郑建辉,王子轩,孟圆,刘富豪,冯泽龙,赵隽,陆一明,
马赫,陈云飞,李志丹,王明珍,梁特,刘学雨,刘晨,王烨,
刑学胜,黄富贵
申请号：CN202011121785.X
申请日：20201020
公开号：CN112136804A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明涉及一种驱鸟器，包括支柱、发声机构，所述发声机构包括：风叶、滚筒、转轴以及簧片；在支柱的顶端安装转轴，转轴外同轴套装滚筒，在滚筒的内环壁径向固装簧片的一端，簧片的另一端朝向转轴，在转轴的外环壁与簧片对应制有多个触点，在滚筒的外壁径向对称安装两风叶。

本发明采用了八音盒的原理，利用触点拨动簧片使其震动发出声音，从而实现驱鸟的效果。

申请人：国网天津市电力公司,国家电网有限公司
地址：300010 天津市河北区五经路39号
国籍：CN
代理机构：天津盛理知识产权代理有限公司
代理人：王来佳
更多信息请下载全文后查看。

专利名称：一种驱鸟器
专利类型：实用新型专利
发明人：管乾盛
申请号：CN201821129792.2申请日：20180717
公开号：CN208875217U
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本实用新型公开一种驱鸟器，属于驱鸟器设备技术领域，包括驱鸟器本体，驱鸟器本体包括反光装置、固定装置，所述固定装置位于所述反光装置的上端，所述反光装置包括驱鸟板和用于收合驱鸟板的扣合机构，所述驱鸟板的中间设有心形模板，且驱鸟板上设有若干切割槽，若干所述切割槽在所述驱鸟板上由中间向两侧均匀分布，且若干切割槽的形状与所述心形模板的两侧外轮廓形状均一致，若干所述切割槽将驱鸟板的中间位置切割形成规则形状的连接轴，且若干切割槽将驱鸟板的两侧切割成多个相等宽度的叶片，多个所述叶片通过手动掰动可以转动方向。

本实用新型具有结构简单、安装操作方便，劳动强度低的优点。

申请人：武义萍聚日用金属制品有限公司
地址：321200 浙江省金华市武义东南工业园区(向阳)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种果园用驱鸟装置专利类型：实用新型专利
发明人：池巧明
申请号：CN201720807685.X 申请日：20170705
公开号：CN207070786U
公开日：
20180306
专利内容由知识产权出版社提供
摘要：本实用新型属于果园设备技术领域且公开了一种果园用驱鸟装置，包括太阳能电池板、反光镜、固定箱、第一超声波发生器、第二超声波发生器、放置板、支柱，所述太阳能电池板设置有两个，所述太阳能电池板与固定板固定连接在一起，所述固定板底端与连接架固定连接，所述连接架前后两侧均设置有反光镜。

本实用新型通过在连接架上设置有太阳能电池板，太阳能电池板可以将能源手机从而储存在蓄电池中，在放置板两侧均设置有超声波发生器，可以进行发生超声波进行驱逐鸟类，在支柱与超声波上均设有反光镜，可以对鸟类产生一定的影响，从而达到驱鸟的效果，在支柱底端设有固定架和插架，不仅可以进行在果树上进行固定，而且还可以通过插架固定在地上。

申请人：池巧明
地址：350811 福建省福州市闽清县坂东镇车墘村车墘229号
国籍：CN
更多信息请下载全文后查看。
