(完整word)2018年高考物理专题复习练习卷：交变电流的产生及描述练习卷

1．(多选)一交流电压为u ＝1002sin (100πt )V ，由此表达式可知( ) A ．用电压表测该电压其示数为50 V B ．该交流电压的周期为0.02 sC ．将该电压加在“100 V 100 W”的灯泡两端，灯泡的实际功率小于100 WD ．t ＝1400s 时，该交流电压的瞬时值为100 V 【答案】BD2．(多选)一只闭合的矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间的变化图象如图1所示，则下列说法正确的是( )图1A ．t ＝0时刻线圈平面与中性面重合B ．t ＝0.1 s 时刻，穿过线圈平面的磁通量的变化率最大C ．t ＝0.2 s 时刻，线圈中有最大感应电动势D ．若转动周期减小一半，则电动势也减一半 【答案】AB【解析】矩形线圈在匀强磁场中匀速转动，当以线圈通过中性面时为计时起点，感应电动势瞬时表达式为e ＝E m sin ωt ，由题图可知Φ＝Φm cos ωt ，当Φ最大时，e ＝ΔΦΔt ＝0即e ＝0，当Φ＝0时，ΔΦΔt 为最大即e ＝E m .所以A 、B 正确，C 错误；由E m ＝NBS ω可知，周期减半时角速度增大一倍，则电动势就增大一倍，故D 错误．3．某小型旋转电枢式发电机所产生的交流电电动势为110 V 、频率为60 Hz ，要使它产生的电动势变为220 V 、频率变为50 Hz ，需要调整线圈的转速n 、匝数N 或磁感应强度的大小B .下列调整合适的是( )A ．使n 变为原来的1.2倍，B 变为原来的2倍，N 变为原来的1.2倍 B ．使n 变为原来的56，B 变为原来的56，N 变为原来的2倍C ．使n 变为原来的56，N 变为原来的2倍，B 不变D ．使n 变为原来的56，N 变为原来的2.4倍，B 不变【答案】D.4．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法正确的是( )A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，Φ的变化率最大C ．t ＝0.02 s 时刻，交流电动势达到最大D ．该线圈产生的交流电动势的图象如图乙所示 【答案】B.【解析】由Φ－t 图知，t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt＝0，e ＝0，则C 项错误．5．(多选)如图4所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P 处于图示位置时，灯泡L 能发光．要使灯泡变亮，可以采取的方法有( )A．向下滑动PB．增大交流电源的电压C．增大交流电源的频率D．减小电容器C的电容【答案】BC【解析】向下滑动P时，副线圈的匝数变少，由理想变压器的电压关系可知，副线圈两端的电压变小，灯泡变暗，选项A错误；增大交流电源的电压，由理想变压器的电压关系可知，副线圈两端的电压增大，灯泡变亮，选项B正确；电压不变，增大交流电源的频率，电容器的容抗减小，电路中的电流变大，灯泡变亮，选项C正确；减小电容器的电容，电容器的容抗增大，电路中的电流减小，灯泡变暗，选项D错误．6．如图5甲所示，理想变压器的原、副线圈匝数比n1∶n2＝10∶1，L1和L2是相同型号的白炽灯，L1与电容器C串联，L2与带铁芯的线圈L串联，为交流电压表．当原线圈接有如图乙所示的正弦交变电压时，两只灯泡的亮度相同，则( )图5A．与副线圈并联的电压表在t＝1×10－2 s时的示数为0B．与副线圈并联的电压表在t＝0.5×10－2 s时的示数为22 2 VC．当原线圈所接正弦交变电压的频率变为100 Hz时，灯泡L1变亮，灯泡L2变暗D．当原线圈所接交变电压的频率变为100 Hz时，灯泡L1变暗，灯泡L2变亮【答案】C7．(多选)如图6甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 300 V”的电容器并联到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是( )图6A ．t ＝T2时刻，的示数为零B ．灯泡恰好正常发光C ．电容器有可能被击穿 D.的示数保持110 2 V 不变【答案】BC 【解析】的示数应是电压的有效值220 V ，故A 、D 错；电压的有效值恰好等于灯泡的额定电压，灯泡正常发光，B 正确；电压的峰值U m ＝220 2 V≈311 V，大于电容器的耐压值，故电容器有可能被击穿，C 正确．8．如图7所示，N 匝矩形导线框以角速度ω绕对称轴OO ′匀速转动，线框面积为S ，线框电阻、电感均不计，在OO ′左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R 和理想电流表，那么可以确定的是( )图7A ．从图示时刻起，线框产生的瞬时电动势为e ＝NB ωS sin ωt B ．电流表的示数I ＝2ω4RNBSC ．R 两端电压的有效值U ＝ω2NBS D ．一个周期内R 上产生的热量Q ＝πωNBS 2R【答案】B9．(多选)如图8甲所示是一种振动发电装置的示意图，一个半径r ＝0.10 m 、匝数n ＝20匝的线圈套在永久磁铁槽中，槽中磁场的磁感线均沿半径方向均匀分布(其右侧视图如图乙所示)，线圈所在位置磁感应强度B 的大小均为B ＝0.60π T ，线圈的电阻R 1＝0.50 Ω，它的引出线接有R 2＝9.50 Ω的小灯泡L ，为理想交流电流表．当线圈框架的P 端在外力作用下沿轴线做往复运动，便有电流通过灯泡．若线圈往复运动的规律如图丙所示(v 取向右为正)，则下列判断正确的是( )图8A ．电流表的示数为0.24 AB ．0.01 s 时回路中的电流最大C ．回路中交流电的频率为50 HzD ．0.015 s 时灯泡L 中电流的方向为从C →L→D 【答案】CD10．(多选)如图9所示的正方形线框abcd 边长为L ，每边电阻均为r ，在磁感应强度为B 的匀强磁场中绕cd轴以角速度ω转动，c 、d 两点与外电路相连，外电路电阻也为r ，则下列说法中正确的是( )图9A ．S 断开时，电压表读数为22B ωL 2 B ．S 断开时，电压表读数为28B ωL 2C ．S 闭合时，电流表读数为210rB ωL 2D ．S 闭合时，线框从图示位置转过π2过程中流过电流表的电荷量为BL27r【答案】BD11．如图10所示，一个半径为r 的半圆形线圈，以直径ab 为轴匀速转动，转速为n ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度为B .M 和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计，求：图10(1)感应电动势的最大值；(2)从图示位置起转过14圈的时间内，负载电阻R 上产生的热量；(3)从图示位置起转过14圈的时间内，通过负载电阻R 的电荷量；(4)电流表的示数．【答案】(1)π2Bnr 2(2)π4B 2r 4n 8R (3)πBr 22R (4)π2r 2nB2R【解析】(1)线圈绕轴匀速转动时，在电路中产生如图所示的交变电流． 此交变电动势的最大值为E m ＝BS ω＝B ·πr 22·2πn ＝π2Bnr 2(2)在线圈从图示位置转过14圈的时间内，电动势的有效值为E ＝E m 2＝2π2Bnr22电阻R 上产生的热量为。

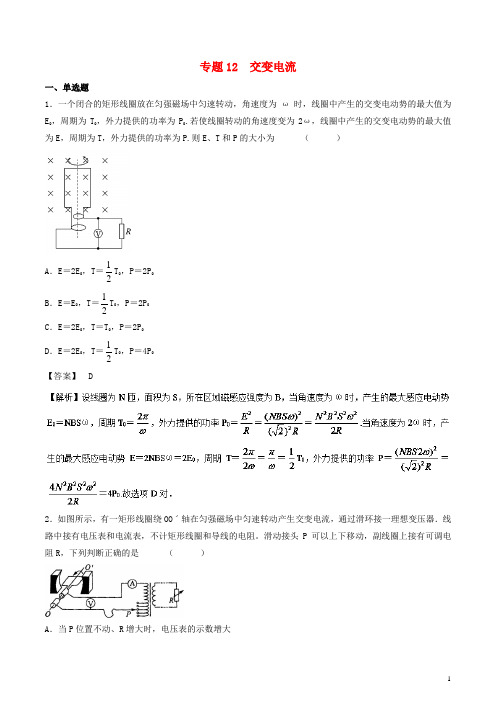

专题12 交变电流一、单选题1．一个闭合的矩形线圈放在匀强磁场中匀速转动，角速度为ω时，线圈中产生的交变电动势的最大值为E0，周期为T0，外力提供的功率为P0.若使线圈转动的角速度变为2ω，线圈中产生的交变电动势的最大值为E，周期为T，外力提供的功率为P.则E、T和P的大小为（）A．E＝2E0，T＝12T0，P＝2P0B．E＝E0，T＝12T0，P＝2P0C．E＝2E0，T＝T0，P＝2P0D．E＝2E0，T＝12T0，P＝4P0【答案】 D2．如图所示，有一矩形线圈绕OOˊ轴在匀强磁场中匀速转动产生交变电流，通过滑环接一理想变压器．线路中接有电压表和电流表，不计矩形线圈和导线的电阻。

滑动接头P可以上下移动，副线圈上接有可调电阻R，下列判断正确的是（）A．当P位置不动、R增大时，电压表的示数增大B ．当P 位置不动、R 增大时，电压表的示数减小C ．当P 位置向上移动、R 不变时，电流表的示数增大D ．当P 位置向上移动、R 不变时，电流表的示数减小【答案】 C【解析】因不计矩形线圈和导线的电阻，电压表的示数即电动势的有效值，电动势不变，电压表示数不变，故选项A 、B 错误；根据理想变压器变压规律1122U n U n =，副线圈输出电压U 2=211n U n，因n 1减小，U 2会增大，由输出功率等于输入功率P 2=22111U P U I R==知，电流表示数I 1会增大，故选项C 正确，选项D 错误。

考点：理想变压器规律及动态分析3．为了减少远距离输电过程中的电能损失，往往采用高压输电，当高压到达用户端时再变为低压．若某变电站将电压0110002sin100V u t π=的交流电降为220V 供居民小区用电，则变电所变压器 （ ）A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是100HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和[来【答案】 A【解析】由交流电瞬时值表达式可知，最大值为110002V ，频率为50Hz ，则有效值为11000V ，变压器原副线圈匝数比为50：1，A 正确；原副线圈中交变电流频率相同，B 错误；原副线圈功率相同，由P=IU 知副线圈电压低则电流大，则副线圈导线要粗些，C 错误；变压器输入功率等于输出功率，电流不相等，D 错误。

交变电流的产生和描述选择题：在每小题给出的四个选项中，第1～4题只有一项符合题目要求，第5～7题有多项符合题目要求．1．我们生活中所使用的电流一般以交变电流居多，关于交变电流，下列说法正确的是( )A ．交流电器设备上所标的电压和电流值是交变电流的峰值B ．用交流电流表和电压表测定的读数值是交变电流的最大值C ．给定的交变电流数值，在没有特别说明的情况下是指有效值D ．保险丝的额定电流、电容器的耐压值是交变电流的有效值【答案】C【解析】各类交流用电器铭牌上所示的值、各类交流电表所测量得的值均为有效值，给定交流值凡是没有说明的以及保险丝的熔断电流等均为有效值，电容器的耐压值为最大值，故选项A 、B 、D 错误，C 正确．2．如图所示电路，电阻R 1与电阻R 2阻值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A ，B 间加一正弦交流电u ＝202sin 100πt (V)，则加在R 2上的电压有效值为( )A ．10 VB ．20 VC ．15 VD ．510 V【答案】D【解析】电压值取正值时，即在前半个周期内，二极管电阻为零，R 2上的电压等于输入电压值，电压值取负值时，即在后半周期内，二极管电阻无穷大可看作断路，R 2上的电压等于输入电压值的一半，据此可设加在R 2的电压有效值为U ，根据电流的热效应，在一个周期内满足U 2R T ＝202R ·T 2＋102R ·T 2，可求出U ＝510 V ．故选项D 正确． 3．一个边长为6 cm 的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为0.36 Ω.磁感应强度B 随时间t 的变化关系如图所示，则线框中感应电流的有效值为( )A ．2×10－5 AB ．6×10－5A C ．22×10－5 A D ．322×10－5 A 【答案】B【解析】由法拉第电磁感应定律和欧姆定律可得0～3 s 内产生的感应电流I 1＝2×10－5A ，3～5 s 内产生的感应电流I 2＝3×10－5 A ，且与0～3 s 内方向相反，于是可作出i 随时间t 变化的图象如图所示．由有效值的定义得I 21Rt 1＋I 22Rt 2＝I 2Rt ，代入数据可得I ＝6×10－5A ，故B 选项正确．4．将硬导线中间一段折成不封闭的正方形，每边长为l ，它在磁感应强度为B ，方向如图所示的匀强磁场中匀速转动，转速为n ，导线在a ，b 两处通过电刷与外电路连接，外电路接有额定功率为P 的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为( )A ．πl 2nB 2PB ．πl 2nB 2PC ．l 2nB 22PD ．l 2nB 2P【答案】B 【解析】单匝正方形线圈绕垂直于磁场方向的轴匀速转动，将产生正弦式交变电流，则电动势的最大值E m ＝Bl 2ω＝2πnBl 2，其有效值E ＝E m2＝2πnBl22，计算小灯泡的额定功率P要用其有效值，即P ＝E 2R .R ＝E 2P ＝πBnl 22P ，故只有B 选项正确．5．如图所示，形状或转轴位置不同、但面积均为S 的单匝线圈处在同一个磁感应强度为B 的匀强磁场中，以相同的角速度ω匀速转动，从图示的位置开始计时，则下列正确的说法是( )A．感应电动势与时间的关系图象均为正弦图象B．感应电动势与时间的关系图象均为余弦图象C．感应电动势峰值、瞬时值都不同D．感应电动势峰值、瞬时值都相同【答案】AD【解析】当转动轴不是线圈对称轴时，只要转轴与磁场垂直，不论线圈形状如何，转轴位置如何，最大值均为E m＝NBSω，S，ω，B，N相同，所以E m相同，从中性面开始计时，瞬时值为正弦形式e＝E m sin ωt，可见瞬时值也相同，选项A、D对．6．如图所示，矩形线圈abcd在匀强磁场中分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A．线圈绕P1转动时产生的感应电流等于绕P2转动时产生的感应电流B．线圈绕P1转动时产生的感应电动势小于绕P2转动时产生的感应电动势C．线圈绕P1和P2转动时产生的感应电流的方向相同，都是a→d→c→bD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力【答案】AC【解析】线圈转动产生的感应电动势的大小与转动轴的位置无关，选项A正确，B错误；绕两个轴转动产生的感应电流的大小相等，从上向下看，线框逆时针旋转，电流的方向应为a→d→c→b，选项C正确；电流相等，cd受到的安培力也相等，选项D错误．7．如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动．当从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，则在t＝π2ω时刻( )甲乙A．线圈中的电流最大B．穿过线圈的磁通量为零C．线圈所受的安培力为零D．线圈中的电流为零【答案】CD【解析】t＝π2ω＝T4，此时线圈位于中性面位置，所以穿过线圈的磁通量最大，选项B错误；由于此时感应电动势为零，所以线圈中电流为零，线圈所受的安培力为零，选项A 错误，C、D正确．。

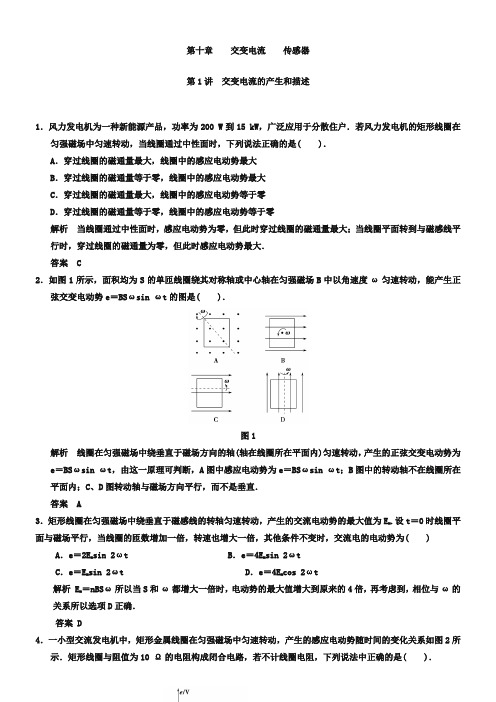

第十章交变电流传感器第1讲交变电流的产生和描述1．风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是( )．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C2．如图1所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是( )．图1解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A3．矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为( ) A．e＝2E m sin 2ωt B．e＝4E m sin 2ωtC．e＝E m sin 2ωt D．e＝4E m cos 2ωt解析 E m＝nBSω所以当S和ω都增大一倍时，电动势的最大值增大到原来的4倍，再考虑到，相位与ω的关系所以选项D正确．答案 D4．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图2所示．矩形线圈与阻值为10 Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是( )．图2A ．t 1时刻通过线圈的磁通量为零B ．t 2时刻感应电流方向发生变化C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．交变电流的有效值为 2 A解析 在t 1时刻电动势为零，通过线圈的磁通量最大，A 错误；t 2时刻感应电动势最大，线圈与中性面垂直，电流方向不变，B 错误；电动势与磁通量的变化率成正比；t 3时刻电动势为零，因而通过线圈的磁通量变化率也为零，C 错误；电动势的有效值是10 2 V ，由全电路欧姆定律可得电流的有效值是 2 A ，D 正确． 答案 D5．如图3所示，在匀强磁场中有一个矩形单匝线圈abcd ，ab 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ边始终与金属滑环L 相连．金属滑环L 、电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过bc 、ad 中点的轴旋转．下列说法中不正确的是 ( )．图3A ．线圈转动的角速度越大，电流表A 的示数越大B ．线圈平面与磁场平行时，流经定值电阻R 的电流最大C ．线圈平面与磁场垂直时，流经定值电阻R 的电流最大D ．电流表A 的示数随时间按余弦规律变化解析 令矩形单匝线圈abcd 的电阻为r ，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BS ωR ＋r ，电流表显示的是有效值I ＝BS ω2＋，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，B 对，C 错． 答案 CD6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图5所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法中正确的是( )． A ．交变电流的周期为0.125 s B ．交变电流的频率为8 Hz C ．交变电流的有效值为 2 A D ．交变电流的最大值为4 A解析 由et 图象可知，交变电流的周期为0.25 s ，故频率为4 Hz ，选项A 、B 错误．根据欧姆定律可知交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确，D 错误． 答案 C7．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法中正确的是( )图4A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt 最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt ＝0，e ＝0，则C 项错． 答案 B8．电阻R 1、R 2和交流电源按照图甲所示方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示，则( )图5A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m 2＝0.6 A ，故A 项错误；由U 1＝I 1R 1＝6 V ，故选项B 正确． 答案 B9．一台发电机的结构示意图如图6所示，其中N 、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M 是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M 中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e 随时间t 变化规律的是( )．图6解析 由于发电机内部相对两磁极为表面呈半圆柱面形状，磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场，所以距转轴距离相等的各点磁感应强度大小相等，根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故选项A 、B 错误；当线圈转到竖直位置时，回路中感应电动势方向相反，所以选项C 错误、D 正确． 答案 D9．如图7所示，电阻为r 的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t ＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则( )图7A ．t ＝0时，线圈中的感应电动势最大B ．1 s 内电路中的电流方向改变了ω2π次C ．滑片P 向下滑动时，电压表的读数不变D ．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析 由题意可知：线圈在t ＝0时处于中性面位置，感应电动势最小为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E ＝22BS ω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对． 答案 D11．一只电饭煲和一台洗衣机并联接在输出电压u ＝311sin 314t V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )．A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104J ，洗衣机电动机消耗的电能为6.6×103J D ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析 电饭煲可看做纯电阻用电器，其电阻为R ＝U I ＝2205.0Ω＝44 Ω，洗衣机是非纯电阻用电器，电动机线圈的电阻R≠2200.5 Ω＝440 Ω，A 错误；电饭煲消耗的电功率为P ＝UI ＝220×5.0 W＝1 100 W ，洗衣机电动机消耗的电功率为P′＝UI′＝220×0.5 W＝110 W ，B 错；1 min 内电饭煲消耗的电能为W ＝Pt ＝1 100×1×60 J ＝6.6×104J ，洗衣机电动机消耗的电能为W′＝P′t＝110×1×60 J＝6.6×103J ，C 正确；洗衣机是非纯电阻用电器，其电动机发热功率无法计算，D 错误． 答案 C12．图1是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图2是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图3所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则 v ＝ω·L 22①在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为 E 1＝BL 1v y ②由图可知v y ＝vsin ωt ③ 则整个线圈的感应电动势为 e 1＝2E 1＝BL 1L 2ωsin ωt ④(2)当线圈由图3位置开始运动时，在t 时刻整个线圈的感应电动势为 e 2＝BL 1L 2ωsin(ωt ＋φ0)⑤ (3)由闭合电路欧姆定律可知 I ＝ER ＋r⑥E ＝E m2＝BL 1L 2ω2⑦ 则线圈转动一周在R 上产生的焦耳热为 Q R ＝I 2RT ⑧ 其中T ＝2πω⑨于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2⑩答案：(1)e 1＝2E 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2。

课时达标检测(六十三) 交变电流的产生与描述（双基落实课）一、单项选择题1．一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图甲所示。

则下列说法正确的是( )A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，φ的变化率最大C ．t ＝0.02 s 时刻，交流电动势达到最大D ．该线圈相应产生的交流电动势的图像如图乙所示解析：选B 由题图甲可知，t ＝0时，通过线圈的磁通量最大，线圈处于中性面位置。

t ＝0.01 s 时刻，磁通量为零，但磁通量变化率最大，所以A 错误，B 正确。

t ＝0.02 s 时，交流电动势应为0，C 、D 均错误。

2．一矩形线圈在匀强磁场中转动，产生交变电流的电动势为e ＝2202sin 100πt V ，对于这个交变电流的说法正确的是( )A ．此交变电流的频率为100 Hz ，周期为0.01 sB ．此交变电流电动势的有效值为220 VC ．耐压为220 V 的电容器能够在该交变电路中使用D ．t ＝0时，线圈平面与中性面垂直，此时磁通量为零解析：选B 由电动势瞬时值表达式可知，此交变电流的频率为50 Hz ，周期为0.02 s ，电动势的有效值为220 V ，最大值为220 2 V ，故A 、C 选项错误，B 选项正确。

当t ＝0时，电动势的瞬时值为零，说明t ＝0时线圈处于中性面位置，通过线圈的磁通量最大，故D 选项错误。

3.如图所示是一交变电流的i ­t 图像，则该交变电流的有效值为( )A ．4 AB ．2 2 A C.83 A D.2303 A 解析：选D 由i ­t 图像知，该交变电流一个周期的时间为3×10－2 s ，前13周期为正弦交变电流，后23周期为恒定电流，则该电流通过一个电阻R 在1个周期内产生的热量为2 ⎝ ⎛⎭⎪⎫I m 22R ·13T ＋I m 2R ·23T ＝I 2RT ，可确定有效值I ＝2303 A ，故D 正确。

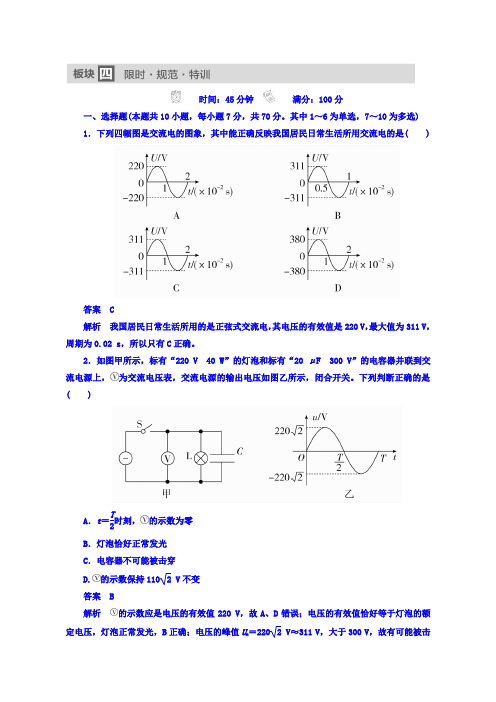

时间：45分钟 满分：100分一、选择题(本题共10小题，每小题7分，共70分。

其中1～6为单选，7～10为多选)1．下列四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是( )答案 C解析 我国居民日常生活所用的是正弦式交流电，其电压的有效值是220 V ，最大值为311 V ，周期为0.02 s ，所以只有C 正确。

2．如图甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 300 V”的电容器并联到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关。

下列判断正确的是( )A ．t ＝T 2时刻，的示数为零B ．灯泡恰好正常发光C ．电容器不可能被击穿 D.的示数保持110 2 V 不变答案 B解析 的示数应是电压的有效值220 V ，故A 、D 错误；电压的有效值恰好等于灯泡的额定电压，灯泡正常发光，B 正确；电压的峰值U m ＝220 2 V≈311 V，大于300 V ，故有可能被击穿，C错误。

3．如图所示区域内存在匀强磁场，磁场的边界由x轴和y＝2sin π2x曲线围成(x≤2 m)，现把一边长为2 m的正方形单匝线框以水平速度v＝10 m/s匀速地拉过该磁场区，磁场区的磁感应强度为0.4 T，线框电阻R＝0.5 Ω，不计一切摩擦阻力，则( )A．水平拉力F的最大值为8 NB．拉力F的最大功率为12.8 WC．拉力F要做25.6 J的功才能让线框通过此磁场区D．拉力F要做12.8 J的功才能让线框通过此磁场区答案 C解析线框通过磁场区，产生的感应电流先增大后减小，形成正弦交流电，周期为2lv＝0.4 s，感应电动势最大值为E m＝Blv＝8 V，有效值为4 2 V，感应电流最大值为16 A，有效值为8 2 A，则水平拉力最大值为F m＝BI m l＝12.8 N，A选项错误。

拉力的最大功率为P m＝F m v＝128 W，B选项错误；线框匀速通过，拉力做的功等于焦耳热，Q＝I2Rt＝25.6 J，C选项正确，D选项错误。

高考物理专练题交变电流考点一交变电流的产生及描述1.甲图是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,为理想交流电流表。

线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动,产生的电动势随时间变化的图像如图乙所示。

已知发电机线圈电阻为10Ω,外接一只阻值为90Ω的电阻,不计电路的其他电阻,则()A.电流表的示数为0.31AB.线圈转动的角速度为50πrad/sC.0.01s时线圈平面与磁场方向平行D.在线圈转动一周过程中,外电阻发热约为0.087J答案D2.(2018东北三校联考,9)(多选)如图所示,面积为S、匝数为N、电阻为r的正方形导线框与阻值为R的电阻构成闭合回路,理想交流电压表并联在电阻R的两端。

线框在磁感应强度为B的匀强磁场中,以与电路连接的一边所在直线为轴垂直于磁场以角速度ω匀速转动,不计其他电阻,则下列说法正确的是()A.若从图示位置开始计时,线框中感应电动势的瞬时值为e=NBSωsinωtB.线框通过中性面前后,流过电阻R的电流方向将发生改变,1秒钟内流过电阻R的电流方向改变ω次πC.线框从图示位置转过60°的过程中,通过电阻R的电荷量为NBS2(R+r)D.电压表的示数跟线框转动的角速度ω大小无关答案ABC3.(2020届吉林长春质量监测,6)(多选)如图甲所示为风力发电的简易模型。

在风力的作用下,风叶带动与其固定在一起的磁铁转动,转速与风速成正比。

若某一风速时,线圈中产生的正弦式电流如图乙所示。

下列说法正确的是()A.电流的表达式为i=0.6sin10πt(A)B.磁铁的转速为10r/sC.风速加倍时电流的表达式为i=1.2sin10πt(A)D.风速加倍时线圈中电流的有效值为3√2A5答案AD考点二变压器、电能的输送1.(2019广西南宁、玉林、贵港等高三毕业班摸底,16)如图所示,为一变压器的实物图,若将其视为理想变压器,根据其铭牌所提供的信息,以下判断正确的是()A.副线圈的匝数比原线圈多B.当原线圈输入交流电压110V时,副线圈中输出交流电压6VC.当原线圈输入交流电压220V时,副线圈输出直流电压12VD.当变压器输出为12V和3A时,原线圈电流为9√2A55答案B2.(2018江西上饶六校一联)如图所示,一正弦交流电瞬时值表达式为e=220sin100πt(V),通过一个理想电流表,接在一个理想变压器两端,变压器起到降压作用,开关S闭合前后,A、B两端输出的电功率相等,以下说法正确的是()A.流过r的电流方向每秒钟变化50次B.变压器原线圈匝数小于副线圈匝数C.开关从断开到闭合时,电流表示数变小D.R=√2r答案D方法理想变压器的动态分析1.(多选)如图所示,理想变压器的副线圈接有规格为“44V44W”的灯泡和线圈电阻为r=1Ω的电动机,原线圈上接有u=220√2sin100πt(V)的正弦交流电压,此时灯泡和电动机都正常工作,且原线圈中的理想交流电流表示数为1A,不考虑灯泡电阻变化和电动机内阻变化,则下列说法正确的是()A.变压器原、副线圈的匝数之比为4∶1B.电动机的输出功率为176WC.电动机的热功率为16WD.若电动机被卡住,灯泡仍正常发光,则电流表示数将变为9A,此时应立即切断电源答案CD2.如图所示的电路中,理想变压器原、副线圈的匝数比n1∶n2=11∶1,原线圈接u=220√2sin100πt(V)的交流电,电阻R1=2R2=10Ω,D1、D2均为理想二极管(正向电阻为零,反向电阻为无穷大),则副线圈电路中理想交流电流表的读数为()A.3AB.2√5AC.√10AD.√3A答案A3.如图所示为一理想变压器,原线圈接在一输出电压为u=U0sinωt的交流电源两端。

考点38交变电流的产生及描述考点名片考点细研究：(1)交变电流的产生；(2)交变电流的图象；(3)正弦交变电流的函数表达式、峰值和有效值等。

其中考查到的如：2016年全国卷Ⅲ第21题、2015年四川高考第4题、2014年天津高考第7题、2013年山东高考第17题、2013年福建高考第15题等。

备考正能量：本考点一般以选择题形式考查，命题多集中于考查基本概念，如交变电流的峰值、有效值、频率等。

命题常结合交变电流的图象考查有效值的计算，单独考查交变电流产生的较少，通常和变压器结合考查。

一、基础与经典1．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则()A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz答案 B解析线框中感应电动势与磁通量的变化率成正比，而t＝0.005 s时e最大，A错误。

t＝0.01 s时e＝0，B正确。

电动势有效值E＝311×2 2V≈220 V，C错误。

周期T＝0.02 s，频率f＝1T＝50 Hz，D错误。

2. 一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图所示。

已知匀强磁场的磁感应强度为B，则结合图中所给信息可判定()A．t1时刻穿过线框的磁通量为BL2B．t2时刻穿过线框的磁通量为零C．t3时刻穿过线框的磁通量变化率为零D．线框转动的角速度为E m BL2答案 D解析t1时刻，感应电动势最大，穿过线框的磁通量应为零，A错误；t2时刻，穿过线框的磁通量最大为Φm＝BL2，B错误；t3时刻，感应电动势最大，则磁通量变化率也最大，C错误；交变电流的最大值为E m＝BL2ω，则ω＝E mBL2，D正确。

3. 一正弦式电流的电压随时间变化的规律如图所示。

专题十 交变电流第1讲 交变电流的产生和描述一、单项选择题1．某交流电压为u ＝6 2sin 314t V ，则以下说法正确的是( )①用此交流电作打点计时器的电源时，打点周期为0.02 s ；②把额定电压为6 V 的小灯泡接到此电源上，小灯泡正常发光；③把额定电压为6 V 的小灯泡接到此电源上，小灯泡将被烧毁；④耐压6 V 的电容器不能直接用在此电源上A ．①② B．①③ C．①④ D．①②④2．(2015年陕西宝鸡质检)如图K10­1­1所示，图线a 是线圈在匀强磁场中匀速转动时产生的正弦交流电的图象，调整线圈转速后，所产生的正弦交流电的图象如图线b 所示．以下关于这两个正弦交流电的说法，正确的是( )图K10­1­1A ．线圈先后两次转速之比为1∶2B ．交流电a 的电压瞬时值u ＝10sin 0.4πt (V)C ．交流电b 的电压峰值为203VD ．在t ＝0时刻穿过线圈的磁通量为零3．如图K10­1­2所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 后，两电阻消耗的电功之比W 甲∶W 乙为( )图K10­1­2A ．1∶ 2B ．1∶2 C．1∶3 D ．1∶64．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图K10­1­3甲所示，产生的交变电动势的图象如图乙所示，则( )甲 乙图K10­1­3A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz5．一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦交流电源上，其消耗的电功率为P2.如果电热器电阻不变，则此交流电源输出电压的最大值为( )A ．5 VB ．5 2 VC ．10 VD ．10 2 V6．面积为S 的两个电阻相同的线圈，分别放在如图K10­1­4所示的磁场中，图甲中是磁感应强度为B 0的匀强磁场，线圈在磁场中以周期T 绕OO ′轴匀速转动，图乙中磁场的变化规律为B ＝B 0cos 2πtT，从图示位置开始计时，则( )图K10­1­4A ．两线圈的磁通量变化规律不同B ．两线圈中感应电动势达到最大值的时刻不同C ．经相同的时间t (t ＞T )，两线圈产生的热量不相同D ．从此时刻起，经T4时间，流过两线圈横截面的电荷量相同二、多项选择题7．如图K10­1­5甲所示，一单匝圆形闭合导线框半径为r ，线框电阻为R ，连接一交流电流表(内阻不计)．线框内充满匀强磁场，已知该磁场磁感应强度B 随时间按正弦规律变化，如图乙所示(规定向下为B 的正方向)，则下列说法正确的是( )甲 乙图K10­1­5A ．0.005 s 时线框中的感应电流最大B ．0.01 s 时线框中感应电流方向从上往下看为顺时针方向C ．0.015 s 时电流表的示数为零D ．0～0.02 s 内闭合导线框上产生的热量为π4r4R8．如图K10­1­6所示为交变电流产生的示意图，在磁感应强度为B 的匀强磁场中线圈绕OO ′轴以角速度ω匀速转动，线圈匝数为N ，线圈总电阻为r ，线圈面积为S ，外电路电阻为R .在线圈由图示位置转过90°的过程中，下列说法正确的是( )图K10­1­6A ．磁通量的变化量ΔΦ＝NBSB ．平均感应电动势E ＝2NBS ωπC ．电阻R 产生的焦耳热Q ＝BNS ω22RD ．电阻R 产生的焦耳热Q ＝ωR π·NBS 2R ＋r2三、非选择题9．均匀导线弯成的正方形闭合线框abcd 边长为10 cm ，每边的电阻值为0.1 Ω.把线框放在磁感应强度为B ＝0.1 T 的匀强磁场中，使它绕轴O 1O 2以ω＝100 rad/s 的角速度旋转，旋转方向如图K10­1­7所示(沿O 2O 1由O 2向O 1看为顺时针方向)．已知O 1、O 2两点分别在ad 和bc 上，轴O 1O 2在线框平面内，并且垂直于B ，O 1d ＝3O 1a ，O 2c ＝3O 2b .(1)当线框平面转至和B 平行的瞬间：①每边产生的感应电动势的大小各是多少？ ②线框内感应电流的大小是多少，方向如何？(2)求线框由图所示位置旋转π3的过程中，产生的平均电动势的大小．(3)线框旋转一周内产生的热量为多少？图K10­1­710．如图K10­1­8所示，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数N＝100，线圈电阻r＝3 Ω，ab＝cd＝0.5 m，bc＝ad＝0.4 m，磁感应强度B＝0.5 T，电阻R＝311 Ω，当线圈以n＝300 r/min的转速匀速转动时，求：(1)感应电动势的最大值．(2)t＝0时刻，线圈在图示位置，写出此交变电流电动势的瞬时值表达式．(3)此电压表的示数．图K10­1­811．图K10­1­9甲是交流发电机模型示意图．在磁感应强度为B的匀强磁场中，有一矩形线圈abcd可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和df分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路．图乙是线圈的主视图，导线ab和cd分别用它们的横截面来表示．已知ab长度为L1，bc长度为L2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)甲乙丙图K10­1­9(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式．(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式．(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其他电阻均不计) 专题十 交变电流第1讲 交变电流的产生和描述1．D 解析：据2πT＝ω＝314 rad/s ，可知此交流电的周期为T ＝0.02 s ，小灯泡的额定电压指的是交流电压的有效值，而电容器的耐压值指的是交流电压的最大值．2．C3．C 解析：电功的计算，I 要用有效值计算，图甲中，由有效值的定义得⎝⎛⎭⎪⎫ 122R ×2×10－2＋0＋⎝⎛⎭⎪⎫ 122R ×2×10－2＝I 21R ×6×10－2，解得I 1＝33 A ；图乙中，I 的值不变，I 2＝1 A ．由W ＝UIt ＝I 2Rt ，可以得到W 甲∶W 乙＝I 21∶I 22＝1∶3，C 正确．4．B 解析：本题考查正弦交流电的图象，意在考查考生根据正弦交流电的图象获取交流电特征信息的能力．t ＝0.005 s 时感应电动势最大，线框的磁通量变化率也最大，A 错误． t ＝0.01 s 时感应电动势为零，穿过线框磁通量最大，线框平面与中性面重合，B 正确．感应电动势的最大值为311 V ，有效值则为3112V ，C 错误．所产生电动势的周期为0.02 s ，频率等于周期的倒数，为50 Hz ，D 错误．5．C 解析：设该电热器的电阻为R ，题中正弦交流电源输出电压的有效值为U ，则P2＝U 2R；加直流电时，P ＝2R；又由最大值U m ＝2U ，可解出U m ＝10 V ．故选项C 正确．6．D 解析：图甲中线圈的磁通量变化规律为Φ甲＝B 0S cos 2πTt ，图乙中的磁通量变化规律为Φ乙＝B 0S cos 2πTt .由于两线圈的磁通量变化规律相同，则两线圈中感应电动势的变化规律也相同，达到最大值的时刻和有效值E 也相同．又因两线圈电阻相同，所以Q ＝E 2Rt也相同，经过T4时间，流过两线圈横截面的电荷量也相同，故D 项正确．7．BD 解析：线圈中的感应电动势为E ＝πr 2ΔB Δt ，感应电流为i ＝πr 2R ·ΔB Δt，在0.005s ， ΔBΔt＝0，则i ＝0，A 项错；由楞次定律知在0.01 s 时感应电流方向为顺时针方向(从上往下看)，B 项正确；交流电流表测量的是交变电流的有效值，C 项错；感应电动势的峰值为E m＝B m πr22πT，一个周期导线框上产生的热量为Q ＝⎝ ⎛⎭⎪⎫E m 22RT ＝π4r 4R，D 项正确．8．BD 解析：穿过某个面的磁通量与线圈匝数无关，线圈在题设的条件下，其磁通量的变化量ΔΦ＝BS ，选项A 错；线圈转过90°的时间Δt ＝T 4＝π2ω，所以平均电动势E ＝N ΔΦΔt ＝N BS π2ω＝2NBS ωπ，选项B 正确；线圈产生的感应电动势的有效值为E ＝E max 2＝NBS ω2，回路中电流的有效值为I ＝E R ＋r ＝NBS ω2R ＋r.所以，电阻R 上产生的热量为Q ＝I 2Rt ＝⎝ ⎛⎭⎪⎫E R ＋r 2R T 4＝N 2B 2S 2ωR πR ＋r 2，选项D 正确，答案为BD. 9．解：(1)①令L 表示正方形线框的边长，R 表示其每边的电阻值，则L ＝0.1 m ，R ＝0.1 Ω，设此时cd 段感应电动势的大小为E 1，ab 段感应电动势的大小为E 2，则E 1＝BLv 1＝34BL 2ω＝0.075 VE 2＝BLv 2＝14BL 2ω＝0.025 Vda 段和bc 段不切割磁感线，所以它们的电动势都是零． ②线框中的感应电动势E ＝E 1＋E 2＝0.1 V线框中的感应电流为I ＝E4R＝0.25 A根据楞次定律可判断电流方向沿dcbad .(2)根据法拉第电磁感应定律，线框由图所示位置旋转π3的过程中，产生的平均电动势的大小E ＝ΔΦΔt ＝B ΔS T 6＝3BS ωsin 60°π＝3 320πV≈0.083 V. (3)线框旋转一周产生的热量为 Q ＝⎝ ⎛⎭⎪⎫I m 22R 总T ＝⎝ ⎛⎭⎪⎫I 224R 2πω＝7.85×10－4 J. 10．解：(1)根据角速度与转速的关系得ω＝2πn ＝10π rad/s感应电动势的最大值为E m ＝NBS ω＝100×0.5×0.5×0.4×10π V ＝100π V≈314 V. (2)在图示的位置，导线切割磁感线的有效速度最大，瞬时电压也最大，故此交变电流电动势的瞬时值表达式为e ＝314 cos 10πt .(3)电动势的有效值E ＝E m2由闭合电路的欧姆定律I ＝ER ＋r部分闭合电路的欧姆定律I ＝U R代入数据，求得U ＝220 V.11．解：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则v ＝ω·L 22在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为 E 1＝BL 1v ⊥由图可知v ⊥＝v sin ωt 则整个线圈的感应电动势为 e 1＝2E 1＝BL 1L 2ωsin ωt .(2)当线圈由题图丙位置开始运动时，在t 时刻整个线圈的感应电动势为 e 2＝BL 1L 2ωsin (ωt ＋φ0)． (3)由闭合电路欧姆定律可知I ＝E R ＋r这里E 为线圈产生的电动势的有效值E ＝E m 2＝BL 1L 2ω2则线圈转动一周在R 上产生的焦耳热为 Q R ＝I 2RT其中T ＝2πω于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2.。

35交变电流的产生和描述一、选择题(1～6题只有一个选项符合题目要求，7～11题有多个选项符合题目要求)1．交流发电机工作时的电动势为e ＝E m sin ωt ，若将其电枢的转速提高1倍，其他条件不变，则其电动势变为( )A ．e ＝E m sin(ωt/2)B ．e ＝2E m sin(ωt/2)C ．e ＝E m sin(2ωt)D ．e ＝2E m sin(2ωt)2．在图示电路中，已知交流电源电压u ＝200sin 100πt V ，电阻R ＝100 Ω，则电流表和电压表的示数分别为( )A ．1.41 A 、200 VB ．1.41 A 、141 VC ．2 A 、200 VD ．2 A 、141 V3．如图所示，虚线OO′的左边存在着方向垂直于纸面向里的匀强磁场，右边没有磁场．单匝矩形线圈abcd 的对称轴恰与磁场右边界重合，线圈平面与磁场垂直．线圈沿图示方向绕OO′轴以角速度ω匀速转动(即ab 边先向纸外、cd 边先向纸内转动)，规定沿a→b→c→d→a 方向为感应电流的正方向．若从图示位置开始计时，下图四个图象中能正确表示线圈内感应电流i 随时间t 变化规律的是( )4．如图所示，在xOy 直角坐标系中的第二象限有垂直坐标平面向里的匀强磁场，第四象限有垂直坐标平面向外的匀强磁场，磁感应强度的大小均为B.直角扇形导线框半径为l 、总电阻为R ，在坐标平面内绕坐标原点O 以角速度ω匀速转动．线框从图中所示位置开始转动一周的过程中，线框内感应电流的有效值是( )A ．I ＝BL 2ωRB ．I ＝BL 2ω2RC ．I ＝0D ．I ＝BL ω2R5．如图甲所示，一矩形线圈abcd 放置在匀强磁场中，并绕过ab 、cd 中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙所示)为计时起点，并规定当电流自a 流向b 时的电流方向为正方向．则下列四幅图中正确的是( )6．一只氖管的启辉电压与交流电u＝50sin 314t V的有效值相等．若将这交流电接到氖管的两极，在一个周期内，氖管的发光时间为( )A．0.02 s B．0.015 sC．0.01 s D．0.018 s7．如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T，转轴O1O2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A．那么( )A．线圈消耗的电功率为4 WB．线圈中感应电流的有效值为2 AC．任意时刻线圈中的感应电动势为e＝4cos 2πTtD．任意时刻穿过线圈的磁通量为Φ＝Tπsin2πTt8．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间成正弦函数关系，如图所示．此线圈与一个R＝10 Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是( )A．交变电流的周期为0.125 s两端电压变化规律的函数表达式为u＝2.5sin(200消耗的电功率为1.25 W．如图丙所示，若此交变电流由一矩形线框在匀强磁场中匀速转动产生，当线圈的转速提升一倍时，电流表的示数为1 A．这一交变电流与图丁所示电流比较，其有效值之比为abcd边长为L，每边电阻均为转动，c、d两点与外电路相连，外电路电阻也)2两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.线圈切割磁感线时，感应电动势的大小E；bc边所受安培力的大小F；外接电阻上电流的有效值I.。
