第6章 总体设计

字段名称 数据类型 字段宽度
表入库单表
字段名称 数据类型 字段宽度
配件编号
字符型
7
入库单编号
字符型
8
配件名称
字符型
20
配件编号
字符型
7
单位
单价 单台用量
字符型
数值型 数值型
2
8， 2
入库日期
日期型
8
入库数量 2 库管员编号 供应商编号 字符型 4
数值型
6
字符型
4
出库单表
字段名称 数据类型 字段宽度
1.系统的功能结构
配件库存管理系统
配件基本 信息管理
入出库 管理
废品 管理
查询 统计
盘点 管理
报表 管理
系统 管理
基 本 信 息 维 护
供 应 商 信 息 维 护
调 价 管 理
配 件 入 库 登 记
配 件 出 库 登 记
废 品 入 库 登 记
废 品 出 库 登 记
配 件 库 存 信 息 查 询
（3）风险：确认该设计在现有 技术条件下和预算范围内是否能按时 实现； 4 ）实用性：确认该设计对于需 求的解决方案是否实用； （5）技术清晰度：确认该设计是 否以一种易于翻译成代码的形式表达； （6）可维护性：确认该设计是否 考虑了方便未来的维护；
（7）质量：确认该设计是否表现出良 好的质量特征； （8）各种选择方案：看是否考虑过其 它方案，比较各种选择方案的标准是 什么； （9）限制：评估对该系统的限制是否 现实，是否与需求一致； （ 10 ）其他具体问题：对于文档、可 测试性、设计过程等方面进行评估。
1）内聚 模块的内聚是指模块内部各成分 间联系的紧密程度。一个模块内部各 成分之间的联系越紧密，该模块独立 性越高。按照由弱到强的顺序，把模 块的内聚分为7种类型。
2）耦合 模块的耦合是指模块之间相互联 系的程度。相互联系复杂的模块耦合度 强，模块独立性低；相互联系简单的模 块耦合度弱，模块独立性高。按照由弱 到强的顺序，把模块的耦合也分为7种 类型。
6.3.4 计算机软件配置选择
–① 中文的使用。 –② 操作系统 –③ 数据库DBS； –④ 常用程序设计语言。 –⑤ 第4代程序生成语言4GLs。如 Intellect、Clout、SQL、Focus等。 –⑥ 工具。 –⑦ 应用系统开发环境。 –⑧ 图形软件 –⑨ 各种应用软件包。
6.3.5 计算机物理系统配置方案报告内容
（4）模块化使得一个复杂的大型 程序可以由许多程序员分工编写，并 且可以进一步分配技术熟练的程序员 编写困难的模块，有助于系统开发工 程的组织管理。 （5）模块化还有利于提高程序代 码的可重用性。
2．抽象原理 系统结构中顶层的模块抽象级别 最高，控制并协调系统的主要功能且影 响全局,位于底层的模块抽象级别最低。 采用自顶向下、由抽象到具体的思维方 式，既降低了系统开发中每个阶段的工 作难度，又简化了系统的设计和实现过 程，还有助于提高系统的可读性、可测 试性和可维护性。此外，在程序设计中 运用抽象的方法还能够提高代码的可重 用性。
6.2 总体设计概述

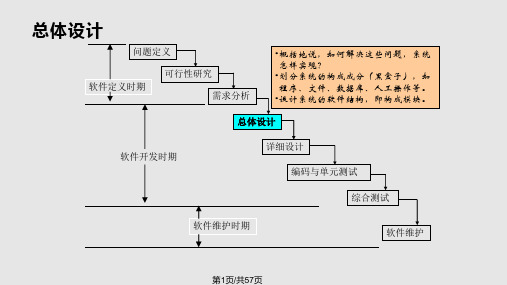

6.2.1 总体设计的目的和任务 总体设计的基本目的就是回答 “概括地说，系统应该如何实现?”这 个问题，因此，总体设计又称为概要 设计或初步设计。 1. 设计软件系统结构(简称软件 结构)
（1）将复杂功能的系统按功能划 分模块 （2）确定模块功能 （3）确定模块间的调用关系 （4）确定模块间的接口，即模块 间传递的信息 （5）确定模块结构的质量
例：摩托车生产厂零配件库存管理系统
①入库管理：对检验合格已开具入库单的零配件 进行入库登记，同时修改库存信息； ②出库管理：按领件单登记出库信息, 同时修改 库存信息； ③废品管理：对生产过程中所发生或发现的零配 件废品，按质检科开具的废品单进行废品信息登 记，当定期对废品进行处理时，将已处理的废品 开具出库单并登记出库信息，同时修改废品库存； ④库存盘点：定期对库存零配件进行盘点，根据 盘点清单登记盘点记录，并与库存台帐对照生成 盘点表； ⑤报表管理：每月作库存统计报表、废品报表、 盘点表。
盘点清单表
字段名称 盘点清单编号 配件编号 数量 出库数量 盘点员编号 数据类型 字符型 字符型 数值型 数值型 字符型 字段宽度 8 7 7 6 4
6.2.4 总体设计的实例 变换分析建立软件结构的主要步骤。 (1)划分边界，区分系统的输入、 变换中心和输出部分。
(2)完成第一级分解，设计系统的上层模 块。
(3) 完成第二级分解，设计输入、变换 中心和输出部分的中、下层模块。
完成二级分解后，工资计算系统的软件结构如 图6-31所示(图中省略了模块调用传递的信息)。
6.1 系统设的基本原理和优化规则
6.1.1 系统设计的基本原理 1．模块化设计 模块化是指将整个程序划分为若 干个模块，每个模块用于实现一个特 定的功能。划分模块对于解决大型复 杂的问题是非常必要的，可以大大降 低解决问题的难度。
优点: （1）模块化使系统结构清晰，容易 设计也容易阅读和理解。 （2）程序错误通常局限在有关的模 块及它们之间的接口中，所以模块化能 使系统容易测试和调试，从而有助于提 高系统的可靠性。 （3）系统的变动往往只涉及少数几 个模块，所以模块化还能够提高系统的 可修改性。
（ 4 ）输出设计 : 各输出设计说明 书（详细设计） 。 （ 5 ）输入设计 : 各输入设计说明 书（详细设计） 。 （ 6 ）数据库设计 : 说明数据库的 名称、包含的数据表的名称、各数 据表的结构、表中索引的设置、表 间的关联关系。
（6）安全保密设计:安全保密设计方 案，主要规章制度。 （7）物理系统设计:物理系统设计总 体结构图，物理系统配置清单及费用 预算。 （8）系统实施方案及说明:包括系统 实施方案和计划及实施方案的审批情 况说明
2. 数据结构及数据库设计（E-R） 3. （1）总体设计说明书 （2）数据库设计说明书 数据库管理系统介绍、数据库的概 念模型、逻辑设计等 （3）用户手册 对需求分析阶段的补充 （4）测试计划 4. 评审
6.2.2 总体设计说明书 (1) 引言：编写目的、背景、定 义和参考资料。 (2) 总体设计：需求规定、运行环 境、基本设计概念、处理流程和结构。 (3) 接口设计：用户接口、外部 接口和内部接口。
(4) 运行设计：运行模块的组合、 运行控制和运行时间。 (5) 系统数据结构设计：逻辑结 构设计、物理结构设计、数据结构与 程序的关系。 (6) 系统出错处理设计：出错信 息、补救措施和系统恢复设计。
6.2.3 总体设计的评审 总体设计完成之后必须提交评审 总体设计评审包括的内容有： （1）可追溯性：确认该设计是否 覆盖了所有已确定的系统需求，系统 每一成份是否可追溯到某一项需求； （2）接口：确认该系统的内部接 口与外部接口是否已经明确定义。模 块是否满足高内聚和低耦合的要求， 模块作用范围是否在其控制范围之内。
4．逐步求精原理 逐步求精是人类解决复杂问题时 采用的基本方法，也是许多软件工程 技术（例如，规格说明技术，设计和 实现技术）的基础。 逐步求精由定义为：“为了能集 中精力解决主要问题而尽量推迟对问 题细节的考虑。”
5．模块独立性原理 模块独立性从两个方面来衡量： 模块本身的内聚：模块内部各个成 分之间的联系，也称块内联系； 模块之间的耦合：反映一个模块与 其他模块之间的联系，又称块间联系。 模块的独立性越高，则块内联系越 强，块间联系越弱，因此必须尽可能得 设计出高内聚低耦合的模块。
供应商信息表
字段名称 数据类型 字段宽度
出库单编号
字符型
8
供应商编号
字符型
4
配件编号
字符型
7
供应商名称
字符型
30
出库日期
日期型
8
邮政编码
字符型
6
出库数量
数值型
6
地址
联系人
字符型
字符型
40
8 13
领件单位编号
字符型
2
库管员编号
字符型
4
联系电话
字符型
废品出库单表
废品单表
字段名称 废品单编号 配件编号 入库日期 入库数量 备注 库管员编号 数据 类型 字符型 字符型 日期型 数值型 备注型 字符型 字段宽 度 8 7 8 6 4 4 字段名称 出库单编号 配件编号 出库日期 出库数量 库管员编号 数据类型 字符型 字符型 日期型 数值型 字符型 字段宽度 8 7 8 6 4
3．信息隐蔽和局部化原理 使得一个模块内包含的信息(过程 和数据)对于不需要这些信息的模块来 说，是不能访问的。有效的模块化可以 通过一组独立的模块来实现，这些独立 的模块彼此间仅仅交换那些为了完成系 统功能而必须交换的信息。目的是为了 提高模块的独立性，当修改或维护模块 时减少把一个模块的错误扩散到其他模 块中去的机会。
4 、介绍软件系统配置的选择情况， 列出所需软件清单，标明软件名称、 来源、特点、适用范围、技术指标和 价格等。 5、指出费用情况。 6、具体配置方案的评价。
6.3.6 应注意的问题 1.满足新系统的应用需求 2.实用性能强 3.可扩充性
6.4 系统设计说明书
①引言：摘要；专门术语定义；参考 和引用的资料。 ②系统设计方案 （1）系统总体结构设计:系统的摸 快结构图及其说明。 （2）处理流程设计:包括系统流程 图和模块处理过程描述。 （3）代码设计:编码对象的名称， 代码的结构以及校验位的设计方法I （详细设计）。
第六章 总体设计
教学内容
基本原理包括模块化设计原理、抽 象原理、信息隐蔽和局部化原理、逐步 求精原理、模块独立性原理；系统设计 的优化规则；总体设计的目的、任务、 文档、评审以及图形工具；面向数据流 的总体设计方法—结构化设计方法的过 程。
教学要求
1 ．熟练掌握：模块独立性原理的 衡量标准：内聚和耦合；系统设计的优 化规则；结构化设计方法中的变换分析 过程。 2 ．一般掌握：模块化设计原理、 逐步求精原理；总体设计的目的、任务 以及图形工具；结构化设计方法中的事 务分析及混合结构分析过程。 3 ．了解：抽象原理、信息隐蔽和 局部化原理；总体设计的文档和评审。
