调度专网双平面接入改造方案

调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即SGDnet）作为电力调度生产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供可靠保障的重要技术支撑。

为此，国家电力调度通信中心要求建设调度专网第二平面。

根据河南电力通信中心调〔2010〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本单位调度专网双平面改造工作。

二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分别通过2M上联至两个不同的接入网。

220kV厂站通过2M上联省调接入网和地调接入网。

每台路由器又分别通过100M下联至两台交换机，即实时交换机和非实时交换机。

电厂最终应配置2 套专网设备。

我公司目前已配置有2 台路由器、2台交换机，目前需新增2 台交换机。

两套专网设备应独立组屏，并提供两路独立的供电电源。

工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。

按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。

2、梨园电厂厂端业务接入调度专网双平面方式2.1 RTU接入通过双机单卡方式接入。

配置有2套RTU主机，每台RTU主机有1个网络接口，分别通过100M接入到专网实时交换机上。

2.2功角测量系统接入数据集中器（即PDC）的2个网络接口，分别通过100M接入2套专网设备的实时交换机上。

2.3计费系统接入电量采集器提供2个网络接口，分别通过100M接入2套专网设备的非实时交换机上。

2.4实时调度系统接入实时调度交换机上2个局域网端口通过光端机、光缆、光端机、100M 接入到2套专网设备的非实时交换机上。

地调调度自动化业务接入调度数据网方案说明
一、系统接入工作说明
各调度数据网地调接入网由A、B双网组成，相互独立，业务通过双平面网络同时承载，互为备用。

主站系统在接入调度数据网时需做好以下准备工作。

1．根据调度数据网运行管理办法向市调自动化处提交业务接入申请，由市调下发统一地址编码规划；
2．各地调SCADA系统两台前置均需要与地调的调度数据网
A、B网实时业务接入交换机连接，即实现主、备调间数
据同步，又实现对变电站数据采集；
3．地调两台前置服务器安装新网卡，如槽位不足，可以将原网卡改为双端口网卡，最终保证每台前置服务器具备
两个空闲网口；
4．各供电公司备调远程工作站所需主、备用通道需要向信通公司申请；
5．当前，具备调度数据网的供电公司有城区、朝阳、海淀、丰台、石景山、亦庄、房山、怀柔、顺义等9个地区。

其余通州、大兴等7个地区将在11月底前陆续具备；
6．调度数据网具备条件的各供电公司，厂站远动装置具备条件的情况下，可以安排远动业务通过调度数据网承载
的切改工作，开展切改工作前，向市调自动化处上报厂
站切改计划，站端装置需要进行相应设置。

电力数据网双平面网络架构研究作者：马莹李炜来源：《科技视界》 2013年第23期马莹李炜（湖北省电力公司检修公司，湖北武汉 430050）【摘要】根据国家电网公司的相关技术规范，包括《国家电网调度数据网第二平面网络（SPDnet-2）总体技术方案》、《国家电网调度数据网接入网技术规范（试行）》等文件的要求，本文提出了省调、备调、及地调的骨干网两个平面（第一和第二平面）的建设、省调接入网建设（包括所有省调直调厂站和省内网调厂站）、地调接入网改造以及相关应用系统改造电力数据网网络架构优化方案，对如何保证数据网的可靠性作出了探讨。

【关键词】电力数据网；第一平面；第二平面；骨干网０引言随着通信技术和网络技术的发展，国家电力调度数据网的全面建设，电力控制系统越来越多向着网络化的方向发展。

电力调度数据网是电网调度自动化、管理现代化的基础，是确保电网安全、稳定、经济运行的重要手段，是电力系统的重要基础设施，在电力生产及管理中的发挥着不可替代的作用。

电力调度数据网目前面临着如何保证网络在日常运行中不因部分节点故障导致业务的中断、保证网络N-1的可靠性、保证网络升级改造的过程中业务的永续等重大挑战。

因此对于采用双平面的组网架构需求日益强烈。

在原有主干调度数据网的基础之上，新建一张网络形成冗余双网结构。

１网络架构及原则根据《国家电网调度数据网完善扩充工程设计与实施技术方案》调度数据网将由两级网络组成，即由国调、网调、省调、地调节点组成骨干网，由各级调度直调厂站组成相应接入网，其中县调（区调）纳入地调接入网络。

各接入网应通过两点分别接入骨干网双平面，各接入网间不设直接互联路由，若有业务需求，应通过骨干网连接。

电力调度数据网的广域网组网要求采用MPLS/VPN技术实现。

并且要求网络按安全等级划分VPN来实现传输业务的分区。

第一、二平面骨干网承载的业务按照安全区分区要求划分为3个VPN，分别为安全区1 VPN、安全区2 VPN和应急VPN，省调和各地调接入网按照安全区分区要求划分为2个VPN，分别为安全区1 VPN和安全区2 VPN。

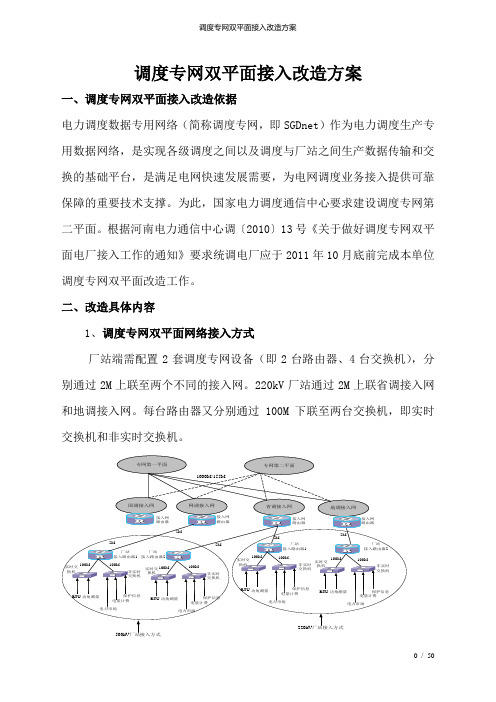

调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即 SGDnet 作为电力调度生 产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输 和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供 可靠保障的重要技术支撑。

为此，国家电力调度通信中心要求建设调度专 网第二平面。

根据河南电力通信中心调〔2010〕13号《关于做好调度专网 双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本 单位调度专网双平面改造工作 二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分 别通过2M 上联至两个不同的接入网。

220kV 厂站通过2M 上联省调接入网交换机和非实时交换机。

专网第一平面1000M/155M1500kV 厂站接入方式和地调接入网。

每台路由器又分别通过100M 下联至两台交换机，即实时专网第二平面国调接入网网调接入网省调接入网地调接入网接入网 路由器接入网 路由器接入网 路由器接入网 路由器2M2M2M厂站 厂站接入路由器1 接入路由器2厂站 接入路由器1厂站 接入路由器即寸交100M换机实时交100M机换机100M100M夹时交 换机100MRTU 功角测量保护信息电量计费RTU 功角测量电力市场非实时■ I 交保护信息i 电量计费"电力市场功角测量非实时 交换机保护信息电量计费电力市场实时交100M换机RTU 功角测量100M非实时 交换机保护信息电量计费电力市场220kV 厂站接入方式电厂最终应配置2 套专网设备。

我公司目前已配置有2 台路由器、2 台交换机，目前需新增2 台交换机。

两套专网设备应独立组屏，并提供两路独立的供电电源。

工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。

按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。

基于双平面的电力调度数据网设计摘要：传统的点对点信息采集方式，信息安全性低，通信效率低，通道资源浪费严重。

电力行业调度数据安全性要求很高，基于网络架构的双平面设计，提供一套物理层面为基础的数据通道，在保证数据传输安全性的前提下，保障数据传输效率。

中国论文网关键词：骨干网；接入网；双平面；电力业务接入 0 引言电力行业对安全性能的高标准要求，使得作为电网安全核心的电力调度数据传输与保护成为安全的核心内容。

因此传统的单通道或双（多）通道单传输接口的建设方式，已经无法适应目前高度自动化情形下大电网建设的需求。

因此基于双平面的电力调度数据网络化建设成为趋势。

1 网络架构方式目标设计以国家电力调度数据网为骨干网，各级调度为接入网。

骨干网用于数据的传输和交换，接入网用于各厂站接入。

下述以河南省为例进行分析，设计涵盖省调、18 个地调及省调调度管辖范围内的 500kV 和 220kV 厂站。

骨干网采用双平面架构模式，即骨干网第一平面、，骨干网第二平面）分别由国调、网调、省调和地调节点组成。

其中省级以上节点构成骨干网核心层，地调（包括省调备调）节点构成骨干网骨干层。

接入网由各级调度接入网即国调接入网、网调接入网、省调接入网和地调接入网组成，其中各级调度接入网又分别通过两点接入骨干网双平面。

厂站按双机配置，分别接入不同的接入网中，即国调直调厂站应接入国调接入网和网调接入网，网调直调厂站应接入网调接入网和省调接入网，省调直调厂站应接入省调接入网和地调接入网，地调直调厂站和县调应接入地调接入网。

2 骨干网第一平面河南子区网络结构 2.1 结构骨干网第一平面河南子区由 4 个核心节点和 15 个汇聚节点组成。

核心节点设置在省调、洛阳地调、平顶山地调和新乡地调，其它 15 个地调节点均为汇聚节点。

核心与核心节点之间采用155M POS 两两互联，汇聚节点分别通过 155M POS 上联至两个不同的核心节点。

核心与核心之间、核心与汇聚之间传输带宽均为 155M。

变电站无人值守综合自动化技术解析随着三集五大的不断推进，为早日实现人力、财务、物资集约化管理，实现变电站无人值守在大运行体系建设中的重要性日趋明显。

近年来，国网公司推出了一系列的改革措施与技术创新，如图像监视系统的接入、消防系统的接入、调度数据专网双平面改造、信息子站接入、PMU接入、关口电能表接入、变电站监控权移交等一系列工作。

本文重点旨在分析探讨综合自动化技术在主站与厂站端数据通讯领域的运用及如何实现变电站无人值守。

标签：无人值守综合自动化0 引言三集五大运行体系建设明确提出整合公司调度运行与设备运行相关业务，调整调度体系功能结构，变革组织架构、创新管理方式、优化业务流程，建立各级输变电设备运行集中监控与电网调度业务高度融合的一体化调度控制体系，实现国调、分调运行业务一体化运作。

要适应调度控制业务的新需要，加强各级调度控制中心的内部管理，完善业务流程，推进调度控制专业融合；要依托智能电网调度技术支持系统，加强省调标准化建设、同质化管理，促进地县调专业集约融合，推进调度业务模式转型；要统筹研发、制造力量，协调组织好调度控制技术支撑手段建设和技术支持；要同步完成备用调度体系建设，建立涵盖各层级的备用调度体系[1]。

无人值守远程综合监控系统实现了主站端对变电站站内设备的运行状态以及站内环境的有效监控和管理，大幅度提高了调度对前端监控的实时性、有效性，极大地降低了人员及管理成本，满足了三集五大人财物三集约的需求[2]。

本文以500kV变电站为例，从站内网络架构和主站与子站通讯网络架构两方面探讨分析实现无人值守所需综合自动化技术条件。

1 变电站间隔层与站控层网络构架站内通讯网络的架构是整个电网远动体系建设的基础，因此站内通讯系统在变电站自动化系统中占有举足轻重的地位，常规变电站自动化系统功能在逻辑上分为设备层、间隔层、站控层。

设备层主要是指变电站内的一次设备，是整个综合自动化系统的载体，它们的遥信、遥测、遥控、遥调功能经由间隔层来先实现，间隔层由站内间隔的测控装置、保护装置、关口计量装置等智能设备组成，间隔层是实现数据传输的桥梁，它们采集数据或是传输指令经由交换机组成承载整个变电站数据流的以太网；而站控层通过以太网一方面读取数据传输给监控后台、操作员站、工程师站、调度端等。

电力调度数据网改造方法根据国家电力调度数据网网络结构技术的要求，在不影响业务传输的前提下，将地调原四级数据网改造成地调接入网和省调接入网两部分。

该方法保证了网络和业务的可靠性，并实现网络改造和应用改造独立。

标签：调度数据网；接入网；改造1 改造前后的网络变化原调度数据网采用四级结构：核心层、骨干层、汇聚层和接入层。

核心层为省调节点，骨干层为各地调节点，汇聚层为各地区集控站，接入层为集控站下属的变电站。

各节点采用主备结构的双路由器。

整体网络为一张树形结构的网络。

改造后的网络仍为分层结构，分为骨干网和接入网两级网络。

由省调、地调节点组成骨干网，由各级调度直调厂站组成接入网。

两张骨干网相互独立，称为骨干网第一、第二平面，承载调度主站业务接入和传输，各接入网也相互独立。

各接入网通过两点分别接入骨干网双平面[1]。

接入网中，省调和地调节点组成核心层，原集控站、县调以及重要变电站组成汇聚层，其余接入汇聚层变电站组成接入层。

依据这种结构，对地调各变电站数据网主备双设备进行拆分，原主设备接地调接入网，备设备接省调接入网，同时按照接入网新的结构重新组网连接。

2 网络改造方案在保证现有业务正常传输的前提下，逐渐形成“不降低可靠性、网络改造与应用独立、改造过程经济高效”的改造原则。

其中“不降低可靠性”是指网络改造过程及改造完成后，对现有网络的可靠性及应用系统的可靠性均与改造前一致，满足N-1条件下依然可用的目标。

“网络改造与应用独立”是指改造过程中不对在数据网上传输的各区业务造成影响，即网络改造和业务改造分离，在业务改造完成之前，数据网应都能传输新旧业务地址。

“改造过程经济高效”是指在改造过程中尽量能利用现有通道资源，以及采用远方修改配置方式对网络实施改造及验证，尽量减少现场及需要通信人员配合的工作量，满足网络改造在短时间内完成的总体工作要求。

从以上的原则出发，在网络规划和改造过程中主要体现为以下两点：（1）在拆分后的省调接入网中保留原vpn1、vpn2实例按照国网公司数据网第二平面建设的规划，最终在省调接入网和地调接入网的I区和II区业务将分别分配vpn-rt、vpn-nrt的新地址[2]，现有的vpn1、vpn2地址将不存在。

变电站调度数据网双平面改造技术要点分析摘要：伴随着智能电网建设的持续推进，调度数据网逐渐成为智能电网项目规划的重要环节，为智能电网提供坚强的二次保障。

为提升电网安全运行效率，进行变电站调度数据网双平面改造，与现行调度数据网相互独立、互为备用是很有必要的。

关键字：变电站；调度数据网；双平面改造可随着我国电网互联规模的快速增长和电力生产数据通信需求的迅猛发展，各主要电力运维单位迫切需要在现有基础上逐步扩建另一套全冗余的通信基础设施，也称电力调度数据网第二平面。

变电站建设与调度数据数据网第一平面相互独立的第二套平面可有效规避该类问题对业务的影响，提高业务保障能力，为调度业务提供可靠的传输通道。

1变电站调度数据网双平面改造实施要点1.1实施内容及要求双平面改造实施过程中应尽可能不影响各业务系统正常运行，尤其保证重要的实时控制类业务不中断，具体实施内容及要求包括以下3点。

（1）改造后变电站电力调度数据网设备部署要将原有系统分割为2套完全独立的系统，分别称为调度数据网A、B平面；在交换机上以旁挂方式安装横向NAT防火墙实现安全I区、II区的逻辑隔离。

（2）变电站侧原有的仅接入单个交换机的各业务系统主机改为分别接入交换机A、B，即双平面接入方式。

各业务系统主机配置统一分配的新IP地址，实现业务数据流双路径全冗余传输。

（3）部分变电站原有的安全II区纵向互联防火墙更换为安全II区电力专用加密装置，与安全I区加密装置共同控制网络暴露面，确保网络边界安全。

1.2实施技术要点（1）业务机为单机且无冗余网卡，暂不能更换设备，实施过程业务中断时间较长，应与相应调控机构商定数据封锁、换用功能相近的其他业务系统等多种有效临时措施。

（2）业务机为单机且有冗余网卡，以该业务机已接入交换机A为例，可先利用冗余网卡将其接入B平面并调试待业务可在B平面正常运行，然后再实施A 平面改造。

此过程可能需短时重启业务机，会造成相应业务短时中断。
