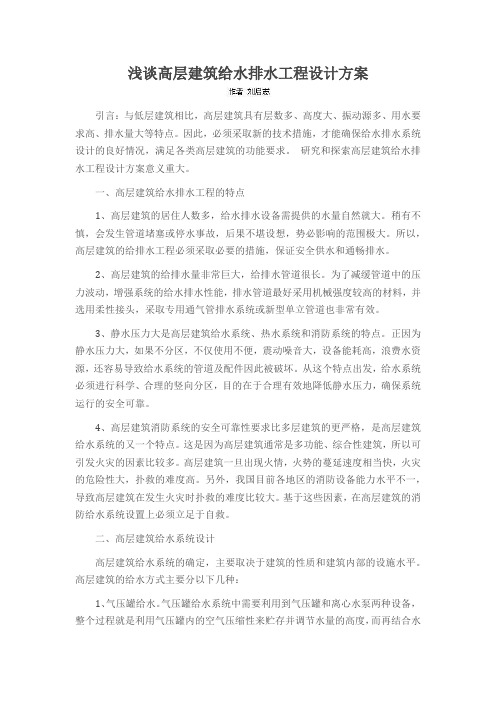

浅谈高层建筑给水排水工程设计方法

浅谈高层建筑给水排水工程设计方案引言：与低层建筑相比，高层建筑具有层数多、高度大、振动源多、用水要求高、排水量大等特点。

因此，必须采取新的技术措施，才能确保给水排水系统设计的良好情况，满足各类高层建筑的功能要求。

研究和探索高层建筑给水排水工程设计方案意义重大。

一、高层建筑给水排水工程的特点1、高层建筑的居住人数多，给水排水设备需提供的水量自然就大。

稍有不慎，会发生管道堵塞或停水事故，后果不堪设想，势必影响的范围极大。

所以，高层建筑的给排水工程必须采取必要的措施，保证安全供水和通畅排水。

2、高层建筑的给排水量非常巨大，给排水管道很长。

为了减缓管道中的压力波动，增强系统的给水排水性能，排水管道最好采用机械强度较高的材料，并选用柔性接头，采取专用通气管排水系统或新型单立管道也非常有效。

3、静水压力大是高层建筑给水系统、热水系统和消防系统的特点。

正因为静水压力大，如果不分区，不仅使用不便，震动噪音大，设备能耗高，浪费水资源，还容易导致给水系统的管道及配件因此被破坏。

从这个特点出发，给水系统必须进行科学、合理的竖向分区，目的在于合理有效地降低静水压力，确保系统运行的安全可靠。

4、高层建筑消防系统的安全可靠性要求比多层建筑的更严格，是高层建筑给水系统的又一个特点。

这是因为高层建筑通常是多功能、综合性建筑，所以可引发火灾的因素比较多。

高层建筑一旦出现火情，火势的蔓延速度相当快，火灾的危险性大，扑救的难度高。

另外，我国目前各地区的消防设备能力水平不一，导致高层建筑在发生火灾时扑救的难度比较大。

基于这些因素，在高层建筑的消防给水系统设置上必须立足于自救。

二、高层建筑给水系统设计高层建筑给水系统的确定，主要取决于建筑的性质和建筑内部的设施水平。

高层建筑的给水方式主要分以下几种：1、气压罐给水。

气压罐给水系统中需要利用到气压罐和离心水泵两种设备，整个过程就是利用气压罐内的空气压缩性来贮存并调节水量的高度，而再结合水泵机组的软启动和循序启动来实现建筑给水。

高层住宅给排水设计随着城市的发展和人口的增长，高层住宅在城市中越来越常见。

给排水系统作为高层住宅的重要组成部分，其设计的合理性和科学性直接关系到居民的生活质量和安全。

本文将对高层住宅给排水设计进行详细的探讨。

一、高层住宅给排水系统的特点高层住宅由于高度较高、户数众多，其给排水系统与低层住宅相比具有一些独特的特点。

首先，高层住宅的静水压力较大。

如果采用传统的单区供水方式，不仅会使底层的卫生器具承受过大的压力，容易造成损坏和漏水，而且也会浪费水资源。

因此，通常需要采用分区供水的方式，将建筑竖向分为若干个供水区，每个供水区的静水压力控制在合理的范围内。

其次，高层住宅的排水量较大。

由于住户数量多，用水量大，排水管道需要具备足够的排水能力，以确保排水畅通。

同时，为了避免排水管道中的气压波动过大，影响排水效果，还需要设置专用的通气管道。

此外，高层住宅的消防要求更高。

由于人员疏散困难，火灾蔓延迅速，消防用水量和水压都需要满足较高的标准。

因此，在给排水设计中，需要合理设置消防水池、消防水箱和消防水泵等消防设施。

二、高层住宅给水系统设计1、供水方式的选择高层住宅的供水方式主要有以下几种：（1）市政管网直接供水：适用于市政管网压力充足的情况，一般可满足底层住户的用水需求。

（2）水池水泵水箱联合供水：通过水池储存一定量的水，再由水泵加压送至水箱，然后由水箱向各用户供水。

这种方式供水可靠性较高，但存在二次污染的风险。

（3）变频调速供水：通过变频器调节水泵的转速，根据用水量的变化自动调整供水压力和流量。

这种方式节能效果好，但设备投资较高。

在实际设计中，应根据高层住宅的高度、用水量、市政管网压力等因素，综合考虑选择合适的供水方式。

2、分区的确定分区的目的是将静水压力控制在合理范围内，一般按照以下原则进行分区：（1）各分区最低卫生器具配水点处的静水压力不宜大于 045MPa。

（2）分区内层数不宜过多，一般以 10 12 层为宜。

高层建筑给水排水设计方案分析随着城市化进程的加快，高层建筑在各大城市中越来越多地出现。

作为现代化城市的标志，高层建筑给水排水设计方案的科学与合理性对于保障居民的生活质量和城市的可持续发展至关重要。

本文将对高层建筑给水排水设计方案进行分析，并介绍一些常见问题及解决方案。

首先，高层建筑给水系统设计是一个复杂的工程问题。

在高层建筑中，水的输送需要面对更长的距离和更大的高度，因此在设计时需要考虑到水力压力和流速的变化。

一个合理的设计方案应该保证供水压力稳定，避免因水力压力不足而导致供水不畅或无法正常使用的问题。

另外，在高层建筑中，供水系统还需要满足大量的用水需求，如家庭用水、消防用水、公共设施用水等。

因此，在设计方案中应该充分考虑建筑的需求，合理安排供水管网，确保水资源的充足与合理利用。

其次，高层建筑排水系统设计也是需要重视的。

高层建筑排水系统通常需要应对大量的废水排放。

为了保证排水的畅通和卫生，设计方案应该考虑到两个关键因素：坡度和管道尺寸。

通过合理设置管道坡度，可以帮助废水迅速排出，避免积存和堵塞的问题。

另外，管道尺寸的选取也需要符合流速与承载力的要求。

合理的管道尺寸可以保证排水的顺畅，并防止管道发生破裂或爆裂等情况。

在高层建筑给水排水设计方案中，还需要考虑到消防设施的布局与规划。

高层建筑由于楼层多、人员密集等因素，火灾风险更大，因此消防设施的设计是至关重要的。

设计方案应该合理划分消防水源，确保消防水系统的供水能力，同时还要考虑到消防用水与普通用水的分离。

只有这样，才能确保在火灾发生时，消防水系统能够及时供水，有效控制火势，保障人员的安全。

此外，还有一些其他的问题需要在高层建筑给水排水设计方案中考虑，如隔声与隔热设计、水质处理等。

隔声与隔热设计可以有效减少室内外噪音，并提高建筑的节能性能。

水质处理也是一个重要的环节，保证居民用水的安全和卫生。

综上所述，高层建筑给水排水设计方案的分析与研究对于保障城市居民的生活质量和城市的可持续发展具有重要意义。

高层建筑给水排水设计方案分析随着城市化进程的不断推进，高层建筑在城市中的比例越来越大。

高层建筑给水排水系统的设计与运行变得日益重要。

本文旨在分析高层建筑给水排水设计方案的关键问题，并探讨相应的解决方案。

1. 给水系统设计方案分析高层建筑的给水系统设计面临的主要挑战之一是保证足够的给水压力和水流量。

由于高层建筑往往高度较大，在其顶部提供足够的水压成为一大难题。

解决方案之一是采用增压泵站。

通过在一定楼层设置泵站，将水压增加至待配水楼层，以满足上层楼层的需求。

此外，还可以采用水箱供水系统，即通过设置高位水箱，通过自然下落的高度差提供给水压力。

这样的系统需要根据建筑高度和用户需求来合理设置水箱的高度。

另一个设计方案中需要考虑的是热交换。

高层建筑的水供应经常需要同时提供冷水和热水。

传统解决方案中，可以使用分体机组或集中供暖设备等方法来满足这一需求。

其中，分体机组可以根据需求提供冷热水，而集中供暖设备则可以通过专门的供热系统提供稳定的热水供应。

在选择合适的设计方案时，需要考虑到安装成本、维护成本以及供水稳定性等因素。

2. 排水系统设计方案分析高层建筑排水系统同样也面临一系列设计问题。

其中最重要的是排水管道的设计。

由于高层建筑的排水压力较大，排水管道需要具备足够的抗压能力。

因此，通常需要采用直径较大的管道，以增加管道的承压能力。

此外，在设计排水管道的过程中，需要考虑到支管的分布，以保证排水系统的均衡和稳定。

另一个设计方案中需要关注的是排水设备的选择。

高层建筑排水问题主要体现在卫生间和厨房等区域。

为了实现高效排水，可以选择各种先进的排水设备，如节流排水装置、垃圾破碎器和阀门调节装置等。

这些设备可以有效提高排水效率，减少管道堵塞的风险。

3. 系统运行及维护分析对于高层建筑给水排水系统的设计方案，仅仅满足功能需求是不够的，系统的运行和维护同样重要。

在系统运行过程中，需要注意排气阀的设置，以避免空气阻塞管道，影响正常排水。

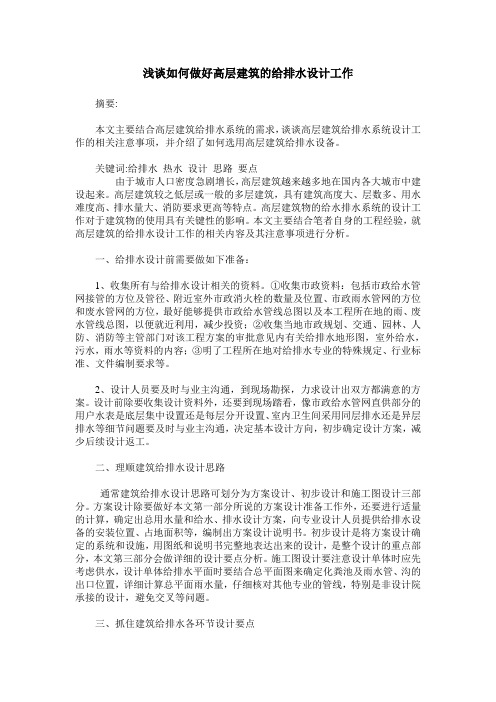

浅谈如何做好高层建筑的给排水设计工作摘要:本文主要结合高层建筑给排水系统的需求，谈谈高层建筑给排水系统设计工作的相关注意事项，并介绍了如何选用高层建筑给排水设备。

关键词:给排水热水设计思路要点由于城市人口密度急剧增长，高层建筑越来越多地在国内各大城市中建设起来。

高层建筑较之低层或一般的多层建筑，具有建筑高度大、层数多、用水难度高、排水量大、消防要求更高等特点。

高层建筑物的给水排水系统的设计工作对于建筑物的使用具有关键性的影响。

本文主要结合笔者自身的工程经验，就高层建筑的给排水设计工作的相关内容及其注意事项进行分析。

一、给排水设计前需要做如下准备：1、收集所有与给排水设计相关的资料。

①收集市政资料：包括市政给水管网接管的方位及管径、附近室外市政消火栓的数量及位置、市政雨水管网的方位和废水管网的方位，最好能够提供市政给水管线总图以及本工程所在地的雨、废水管线总图，以便就近利用，减少投资；②收集当地市政规划、交通、园林、人防、消防等主管部门对该工程方案的审批意见内有关给排水地形图，室外给水，污水，雨水等资料的内容；③明了工程所在地对给排水专业的特殊规定、行业标准、文件编制要求等。

2、设计人员要及时与业主沟通，到现场勘探，力求设计出双方都满意的方案。

设计前除要收集设计资料外，还要到现场踏看，像市政给水管网直供部分的用户水表是底层集中设置还是每层分开设置、室内卫生间采用同层排水还是异层排水等细节问题要及时与业主沟通，决定基本设计方向，初步确定设计方案，减少后续设计返工。

二、理顺建筑给排水设计思路通常建筑给排水设计思路可划分为方案设计、初步设计和施工图设计三部分。

方案设计除要做好本文第一部分所说的方案设计准备工作外，还要进行适量的计算，确定出总用水量和给水、排水设计方案，向专业设计人员提供给排水设备的安装位置、占地面积等，编制出方案设计说明书。

初步设计是将方案设计确定的系统和设施，用图纸和说明书完整地表达出来的设计，是整个设计的重点部分，本文第三部分会做详细的设计要点分析。

高层建筑给水排水设计方案分析高层建筑给水排水设计方案分析一、引言高层建筑在城市发展中扮演着重要的角色，然而，由于其复杂的结构与特殊的使用需求，给水排水系统的设计变得尤为关键。

本文将分析高层建筑给水排水设计方案，探讨其优势、挑战和解决方案。

二、优势1. 经济效益高层建筑通常拥有大量的用水需求，因此，设计高效的给水系统可以节约水资源。

相比低层建筑，高层建筑的给水压力要求更高，传送水源的能耗较低，从而降低了运营成本。

此外，合理设计的排水系统可以减少污水泄漏和堵塞的风险，进一步降低了维修费用。

2. 空间利用率高层建筑的地面面积相对较小，因此，给水排水系统必须在有限的空间内合理布置。

与低层建筑相比，高层建筑的给水管道和设备通常需要更多的复杂设计和布局。

通过合理利用外墙、建筑核心和楼层间，可以最大限度地减少管道长度，并降低系统的阻力和能耗。

三、挑战1. 水压问题由于高层建筑对水压要求较高，其中存在的挑战是如何在不同楼层间维持稳定的水压。

在设计中，需要考虑不同楼层的水压损失以及水泵和管道系统的配置。

针对这一问题，可以利用水泵组合系统、增压站以及压力容器进行调节。

2. 排水问题高层建筑排水系统的设计必须考虑到排水量大、应力分布不均匀等特点。

由于排水管道较长，容易引起流速下降，从而导致管道堵塞。

解决方法包括增加排水下管、设置流速控制阀和使用垂直排水管，并结合运用消防系统与排水系统的补充作用，以实现更好的排水效果。

四、解决方案1. 采用水泵组合系统为了满足高楼层的用水需求，可以采用水泵组合系统。

通过组合多台水泵，可以在不同楼层和不同用水时段提供稳定的水压。

根据实际情况调整各水泵的工作状态，从而实现节能和运行的灵活性。

2. 设计并保持合理的温度差在高层建筑中，热水供应是另一个重要的问题。

合理的温度差设计可以节约能源并提高供水效率。

通过将热交换器放置在高层和低层之间，将冷水与热水之间的温差最大限度地利用，从而降低了传热损失和能耗。

高层建筑给水排水设计方案3篇-建筑给水论文-建筑论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——（一）一、关于高层建筑给水系统的设计1.变频泵无水箱给水方式变频泵无水箱的给水方式就是采用变频技术高位水箱技术，该方式主要是利用变频器改变电压和频率，从而达到调制水压与流量的目的。

这种方式是从节能的角度设计的，它的调制功能不仅可以保证供水系统正常运行，还能延长相关设备的使用期限。

并且该设备的占地面积极小，既节省空间又方便安装。

另外，在使用方面也非常的便捷，采用的是全自化的设计。

但是此方式并适用于所有的建筑，其造价比较高，并且对环境的要求很严格，设计者们应该根据工程的实际情况来考虑。

笔者曾经的一个设计项目，位于惠州市仲恺高新区，该项目裙楼为6层商场，上部5栋塔楼，还有两层地下室。

笔者的设计思路是：在裙楼采用3个生活水池，但由于商业用水的功能不同，在综合考虑各方面的因素影响之后，笔者分别采用了3套变频供水设备，以保证其供水系统的正常运行。

2.减压给水方式高层建筑的给水问题主要是通过减压的方式来解决的，所谓减压给水方式就是利用水泵将水引到最高层，再利用分区的方式由上到下进行供水，并通过在其中设置相关的减压阀来进行减压。

一般来说，消防用水采用比例式减压阀，而可调式的减压阀更适用于生活供水系统。

减压给水方式的特点就是投资少、设计简单并且供水比较稳定，但下区水泵的损耗会比较大。

3.高位水箱给水方式高位水箱给水方式是运用水箱和水泵进行并联或串联等方式进行给水。

由离心水泵提供水到水箱，再根据需要从水箱分流到各区，高位水箱主要是起到一个减压、稳压的作用。

其主要特点：首先，用水箱储备水以备不时之需，从而保证正常给水；其次，相关设备的利用率较高，使用寿命较长；最后，该方式投资较小，节省了一部分开支。

但是其缺点也很明显，水箱占地面积比较大，并且容易受污染。

另外，水箱运行时会产生较大的噪音。

总而言之，上述各种方法都有自己的优缺点。

浅析超高层建筑给排水设计随着城市人口的不断增加和土地资源的有限，超高层建筑在现代城市中越来越常见。

超高层建筑的给排水设计是一个极为复杂的工程问题，需要考虑诸多因素。

本文将从超高层建筑的特点、给排水系统的设计原则以及相关的技术手段等方面对超高层建筑的给排水设计进行浅析。

一、超高层建筑的特点超高层建筑一般指高度超过150米的建筑物，这类建筑物常常具有很高的人口密度和建筑密度，同时还面临着较大的风荷载和地震荷载等力学挑战。

由于建筑高度的增加，给排水系统的设计也变得更加复杂。

超高层建筑的给排水系统需要考虑垂直的高度差。

在一般的低层建筑中，给水系统和排水系统可以依靠自然压力完成水的输送和排放。

但是在超高层建筑中，由于高度的增加，自然压力的作用会受到限制，需要通过其他手段来实现水的供应和排放。

超高层建筑的给排水系统还需考虑建筑结构的承载能力。

由于超高层建筑的高度较大，给排水系统的管道也需要沿着建筑结构纵向布置，因此需要保证管道的重量和水压不会给建筑结构带来过大的负荷。

超高层建筑还需要考虑人口密度较大、用水量大的特点，这就需要给排水系统拥有更大的处理能力和更稳定的运行。

二、超高层建筑的给排水设计原则在设计超高层建筑的给排水系统时，需要遵循一些基本原则，以保证系统的可靠性和安全性。

需要考虑水的供应和排放。

给排水系统的设计要保证能够满足超高层建筑人口密度大和用水量大的特点，同时也要能够应对突发情况。

在给水系统设计中，需要保证供水的稳定性和卫生安全，在排水系统设计中，需要考虑到排水管道的通畅性和排水的迅速性。

需要考虑系统的稳定性和安全性。

在超高层建筑中，给排水系统是一个重要的公共基础设施，在设计时需要充分考虑系统的稳定性和安全性，防止因为系统故障导致人员伤亡和财产损失。

需要注重节能和环保。

随着能源消耗和环境污染的日益严重，超高层建筑的给排水系统设计也需要考虑节能和环保的原则。

在系统设计中可以采用一些节能的技术手段，比如回收利用排水热能，减少供水压力等。

高层建筑中的供水与排水系统设计随着城市化进程的不断推进，高层建筑在城市中不断涌现。

而在高层建筑的规划与设计中，供水与排水系统的合理设计显得尤为重要。

本文将探讨高层建筑中供水与排水系统的设计原则以及相应的技术要求。

一、设计原则1. 安全性原则高层建筑供水与排水系统的设计首要考虑的是安全性。

供水系统要保证水质安全，并避免因水压过高或水温过高导致的安全事故；排水系统则需要防止积水、堵塞和漏水等问题，避免污水倒流、气味扩散等卫生问题。

2. 可靠性原则可靠性是供水与排水系统设计的关键原则。

供水系统应确保持续稳定地为高层建筑提供足够的用水量，避免供水中断、水压不足等问题；排水系统则要能有效排除污水和雨水，避免管道堵塞、外溢等情况的发生。

3. 经济性原则经济性原则是高层建筑供水与排水系统设计中的重要考虑因素。

设计时需要综合考虑材料、设备和施工的成本，并选择合适的设计方案，以达到经济、实用和可持续的目标。

二、供水系统设计1. 内部供水系统高层建筑的内部供水系统主要包括水源系统、水箱系统和给水管道系统。

水源系统可以选择公共供水或自备水源，水箱系统可以利用屋顶或地下空间设置水箱，给水管道系统要根据各楼层的用水需求进行合理布置。

供水管道应使用耐压、耐腐蚀的材料，并设置相应的防水阀、减压阀等设备，以保障供水质量和水压稳定。

2. 消防供水系统高层建筑的消防供水系统是一项重要的消防设施，要求能够提供足够的水量和稳定的水压，以满足消防用水的需求。

消防供水系统可采用干式消防栓、湿式消防栓或喷淋系统等形式，配备消防水泵和消防水箱，并设立相应的消防水源和消防水池。

三、排水系统设计1. 室内排水系统高层建筑的室内排水系统主要包括卫生间、厨房和洗衣房等设施的排水管道系统。

排水管道应选择耐腐蚀、耐磨损的材料，管道的坡度要适当，以保证排水的顺畅。

同时，还应设置地漏、下水道等设备，以避免漏水和气味扩散等问题。

2. 外部排水系统高层建筑的外部排水系统主要包括雨水管道和污水管道系统。

高层建筑的供水与排水系统设计在现代城市中，高层建筑的供水与排水系统设计变得越来越重要。

高层建筑的特殊性要求我们考虑到建筑的高度、用水量大、水压要求高等因素，以确保供水和排水系统的正常运行。

本文将探讨高层建筑供水与排水系统设计的几个关键方面。

一、供水系统设计供水系统是高层建筑不可或缺的一部分。

在设计高层建筑的供水系统时，我们需要考虑以下几个因素：1. 系统可靠性：由于高层建筑的高度，供水系统必须具备可靠性，以确保水源能够持续供应上层楼层。

为了确保系统可靠性，可以采用多个水泵并联运行，以备份系统或使用水压供水系统。

2. 水质处理：高层建筑供水系统要求水质清洁，没有异味和杂质。

因此，水源和水处理设备的选择和设计至关重要。

通常，可以通过使用过滤器、软水器和消毒设备来确保供水质量。

3. 水压调节：由于高层建筑对水压的要求较高，供水系统设计应当考虑到每一层楼的水压均匀分配。

可以通过在楼层间设置水压调节器或增压泵等装置来实现。

二、排水系统设计排水系统的设计对高层建筑的运行和居住环境都非常重要。

以下是在设计高层建筑的排水系统时需要考虑的几个关键因素：1. 排水管道设计：高层建筑的排水管道设计应考虑到管道的直径、坡度和布局。

为了保证排水畅通和避免污水回流，排水管道应具备足够的直径和坡度，并设置适当的预留倾角。

2. 疏通设备：为了应对可能出现的堵塞问题，排水系统设计应包括适当的疏通设备，如管道清洗设备、下水道排气装置等。

3. 排放要求：高层建筑的排水系统设计应符合法规和标准中规定的排放要求。

例如，污水排放应符合环保要求，雨水排放应具备防洪和排水快速的特点。

三、节能与环保考虑高层建筑的供水与排水系统设计还应重视节能和环保。

以下是一些常见的节能与环保考虑因素：1. 回收利用：排水系统设计可以考虑回收利用排水中的热能和可再生资源，如回收热水用于供暖。

2. 节水设计：供水系统设计可以包括采用低流量水龙头、节水器和检测漏水装置等，以减少用水量。
