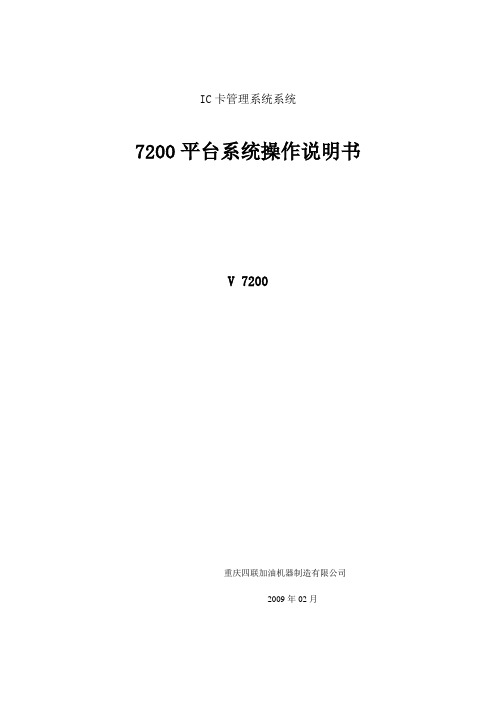

IC卡管理系统系统7200平台系统操作说明书V 7200重庆四联加油机器制造有限公司2009年02月尊敬的用户：感谢您使用本系统，在使用本系统之前，请您务必仔细阅读本手册。
本手册可以帮助您更好的了解本系统，从而正确地使用本系统。
作为系统管理员，应该具有一定的计算机知识，本手册不会介绍基础的计算机操作知识，如果你不具备系统管理员所需要的计算机知识，阅读本手册可能会有一些困难。
再次感谢您的使用。
1目录系统整体构架。
3安装系统。
5正确安装SQL2000 。
6 运行7200平台系统安装。
15 一．安装程序。
15 二．新建数据库。
20 三．运行子站程序软件。
233.1系统配置文件。
253.2用户设置。
273.3车辆设置。
28四．日常业务办理。
294.1办卡功能介绍。
304.2充值介绍。
314.3解灰介绍。
324.4挂失卡介绍。
334.5转存卡介绍。
344.6卡片稽查介绍。
344.7.卡片删除介绍。
354.7日志查询介绍。
364.8锁定窗口介绍。
37五．加气站站级监控介绍。
375.1上位机换班介绍。
385.2上位机命令介绍。
395.3记录列表介绍。
41六．查询报表介绍。
416.1站日报表。
426.2站班报表。
436.3站月报表。
436.4拖车记录表。
436.5卡信息报表。
436.6统计报表。
436.7自定义充值报表。
446.8自定义销售报表。
446.9排序操作。
44七．进气管理介绍。
44 八．气瓶信息介绍。
46 九．启动网络服务。
47 十．非法数据的平帐处理。
48十一。
其他功能的介绍。
49十二。
附加数据库。
5021、系统整体构架。
34 1-1、空间设备配置方案1-1-1 公司级设备配置方案 1-1-1-1 独立服务器配置采用该种配置是指公司采用一台计算机，既作为数据传输的服务器，同时又在该计算机上安装公司级查询分析系统，传输和数据查询分析均在一台计算机上完成。
1-1-1-2 局域网结构的服务器配置采用服务器作为数据中心，将远程传输接口程序安装在服务器上，服务器上 可以使用公司级查询分析系统，也可以不使用公司级查询分析系统。
HP Officejet 7200 All-in-One seriesHP Officejet 7200 All-in-One series使用手册© 版权所有 2004 Hewlett-PackardDevelopment Company, L.P.此处所含信息如有更改，恕不另行通知。
除非版权法允许，否则在未经事先书面许可的情况下，严禁转载、改编或翻译本手册的内容。
Adobe 和 Acrobat 徽标是 AdobeSystems Incorporated 在美国和/或其他国家（地区）的商标或注册商标。
Windows®、Windows NT®、Windows Me®、Windows XP® 以及Windows 2000® 是 MicrosoftCorporation 在美国的注册商标。
Intel® 和 Pentium® 是 IntelCorporation 的注册商标。
SD™ Card 是 SD Card Association 的商标。
Energy Star® 和 Energy Star 徽标®是 United States EnvironmentalProtection Agency （美国环保署）在美国的注册商标。
出版号： Q5560-90141Second edition通告HP 产品与服务的唯一担保已在这些产品与服务随附的明确担保声明中予以阐明。
此处的任何内容都不应视为额外的担保信息。
HP 对此处包含的技术或编辑上的错误或遗漏概不负责。
Hewlett-Packard Company 对因使用本文及其介绍的程序资料而引起的偶发或间接损失概不负责。
注： 可在技术信息中找到相关法规信息。
在许多地方复印以下内容是不合法的。
如有疑问，请先咨询法律代表。
●政府文件或文档：–护照–移民证–义务兵证–身份证、证件或勋章●政府印章：邮票粮票●政府机关开出的支票或汇票●纸币、旅行支票或汇票●存款单●拥有版权的作品安全信息警告为了防止火灾或电击危险，请勿将本产品暴露在雨中或任何潮湿环境中。
拼接器快速安装指南一．产品接口介绍1．信号输入、RS232控制、电源端口视图端口说明：信号输入：2为HDMI 输入；3为DVI 输入；4为VGA 输入；5B 为复合视频CVBS 输入 信号环出：5A 为复合视频CVBS 环出控制端口：6A 为DEBUG(调试用)、遥控输入接口（配IR 转RJ45转接头用，遥控接收头须接在串口输入第1台拼接器）；6C 为RS232输入；6B\6D 为RS232环出（其中6B 也是USB 升级接口，配USB 转RJ45转接头用）；7为ID 拔码开关；电 源：1为电源指示灯，绿色为开机，橙色为待机；8为电源开关及AC 100～240V 插座。
注：拼接器所使用的输入\环出网线采用568B 标准制作：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕 2. 显示屏背光控制及LVDS 插座视图端口说明：1为显示屏背光控制端口（13Pin/2.0MM ）两个接口定义一样；2为LVDS 信号端口（2X18/2.0mm ），VCC 为电源，螺丝孔为屏线接地处。
1 2 3 4 5A 5B6A 6B 6C 6D7814Pin 红色线为屏电源供电2二．KD-7200B安装结构尺寸图注：图中所标注数字单位为MM三．安装注意事项1．正确安装拼接器，并且安全及可靠固定；2．正确的拔拼接器的ID 拔码，详细的操作请见ID 拔码使用方法；3．连接相应的线材：屏线（拼接器端：注意屏线方向，有4Pin 红色线的一头为电源VCC 端，同时线材也有防呆设计；屏线插反有可能会损坏拼接器或液晶屏）、背光控制线（注意方向）、串口控制线（注意输入\环出口）、电源线、相应的信号线，详细的操作请见接线方法； 4．控制软件的配置；5．切换需要的信号通道及拼接模式。
四．安装步骤及功能测试1．将拼接器安装在液晶屏后面能可靠固定的支架上（可根据项目的布线需求来安装拼接器的方向），插入屏线及背光线； 2．根据拼接器安装的位置拔相应的ID 码，详细的操作请见ID 拔码使用方法；3．插入经测试的网线、信号线（根据需要HDMI 、DVI 、VGA 、视频线）、电源线，详细的操作请见接线方法； 4．大屏控制软件设置：通信（串口）配置、拼接配置、矩阵配置；5．功能测试：ID 拔码确认、信号类型的切换、拼接及单显模式、控制软件开机、待机。
Philips 7200 series4K UHD LED Smart TV177 cm (70") 4K Ultra HD LED TV DTMB70PUF72974K Slim Smart LED TVPrecision engineering meets versatile design. The Philips 7200 TV combines a stunning 4K Ultra HD resolution with brilliants sound quality and minimalistic design. And with Smart TV, your entertainment options are virtually endless.Passionate about Picture Quality•4K Ultra HD is unlike any resolution you've ever seen beforeTelevision viewing at your convenience•USB for multimedia playbackRich sound. Feel more.•Philips Sound Processing for accurate audio.The pleasure of being in control•AI voice assistant. Control your Philips TV with your voice.Issue date 2023-02-04Version: 5.0.412 NC: 8670 001 86798EAN: 69 59033 85831 4© 2023 Koninklijke Philips N.V.All Rights reserved.Specifications are subject to change without notice.Trademarks are the property of Koninklijke Philips N.V.or their respective owners. Specifications4K UHD LED Smart TV 177 cm (70") 4K Ultra HD LED TV, DTMBHighlights4K Ultra HD See more. A Philips 4K UHD TV brings content to life with rich colors and crisp contrast. Images have more depth, and motion is smooth. Movies, shows, games, and more look great no matter the B (photos, music, video)Share the fun. Connect your USB memory-stick, digital camera, mp3 player or other multimedia device to the USB port on your TV to enjoy photos, videos and music with the easy to use onscreen content browser.AI voice control Control your Philips TV with your voice. Want to play a game, watch or find content and apps in the store. Just tell your TV. Without leaving the sofa. The days of searching for the TV remote are over . Now you can use your voice to control your Philips smart TV via the farfield voice assistant. Whichever ways, switching on your TV, changing the TV channel or searching for your favorite programs, it's quickand easy.Picture/Display •Display: 4K Ultra HD LED •Panel resolution: 3840x2160•Aspect ratio: 16:9•Picture enhancement: HDR10Smart TV Features •Ease of Installation: Auto detect Philips devices, Device connection wizard, Network installation wizard, Settings assistant wizard •Ease of Use: One-stop smart menu button, Onscreen usermanual •Firmware upgradeable: Firmware auto upgrade wizard, Firmware upgradeable via USB, Online firmware upgrade •Screen Format Adjustments: Fit to screen, Zoom, stretch •SmartTV apps*: Online video stores, Social TV Convenience •Sleep timer •Teletext: EPG Sound •Output power (RMS): 2x8W •Sound Enhancement: Incredible Surround, Auto Volume Leveler, Bass Control Connectivity •Number of HDMI connections: 2•Number of USBs: 2•Other connections: Antenna IEC75, Ethernet-LAN RJ-45, Digital audio out (optical), AV in •Wireless connection: Wi-Fi 802.11n, 2x2,Single band •EasyLink (HDMI-CEC): One touch play, Remote control pass-through, System audio control, System standby •Number of AV connections: 1Multimedia Applications •Video Playback Formats: H264/MPEG-4 AVC, MPEG-2, MPEG-4, Containers: AVI, MKV, MPEG-1•Music Playback Formats: AAC, MP3, WMA-PRO (v9 and v10)•Picture Playback Formats: JPEG, BMP, GIF Supported Display Resolution •Computer inputs on all HDMI: 4K Ultra HD 3840x2160@30Hz •Video inputs on all HDMI: up to 4K Ultra HD 3840x2160p, @ 24, 25, 30, 50, 60Hz Tuner/Reception/Transmission •Digital TV: DTMB •MPEG Support: MPEG2, MPEG4•Video Playback: NTSC, PAL •TV Program guide*: 8 day Electronic Program Guide •HEVC support Power •Mains power: 220V ~/ 50Hz •Ambient temperature: 5 °C to 45 °C •Standby power consumption: <=0.5W •Power consumption: 180 W Dimensions •Box dimensions (W x H x D): 1757 x 1025 x 185 mm •Set dimensions (W x H x D): 1568 x 952 x 90 mm •Set dimensions with stand (W x H x D): 1568 x 887 x 315 mm •Product weight: 20 kg •Product weight (+stand): 21 kg •Wall mount compatible: 300 x 300 mm Accessories •Included accessories: Power cord, Quick start guide, Remote Control, Table top stand, Warranty Leaflet, 2 x AAA Batteries*EPG and actual visibility (up to 8 days) is country and operator dependent.*Image depicted on the website are non-contractual pictures. Pleasealways refer to the actual TV that are sold in the retail or stores.。
KD7200新版软件使用手册KD-7200图像拼接处理器使用手册目录前言 (3)注意事项 (4)安全使用说明 (4)功能说明 (4)1、附件 (4)2、接口说明…………………………………………………………4-53、地址码设置 (6)4、系统连接安装方式 (7)5、常见故障处理 (8)6、性能指标 (8)7、控制软件使用说明…………………………………………..….9-17前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。
KD-7200是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的液晶屏拼接。
KD-7200图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
KD-7200 图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。
KD-7200 系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。
注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
○在调试和使用过程中，操作不当可能导致设备损坏。
○此设备可以连续使用。
○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使设备损坏和加速设备老化。

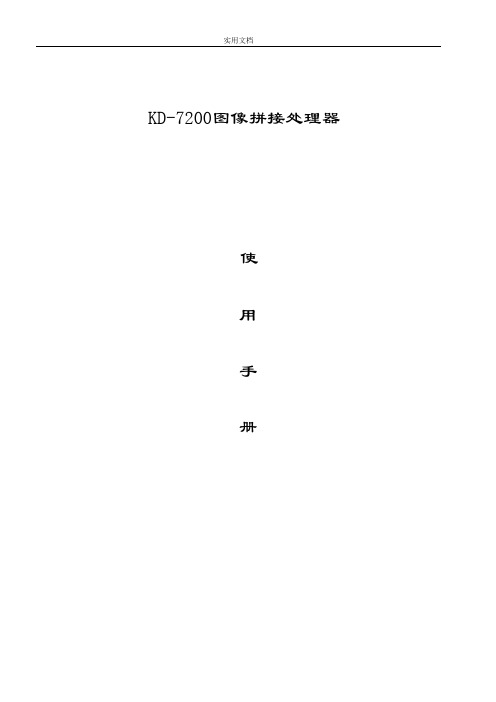

KD-7200图像拼接处理器使用手册目录前言 (3)注意事项 (4)安全使用说明 (4)功能说明 (4)1、附件 (4)2、接口说明…………………………………………………………4-53、地址码设置 (6)4、系统连接安装方式 (7)5、常见故障处理 (8)6、性能指标 (8)7、控制软件使用说明…………………………………………..….9-17前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。
KD-7200是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的液晶屏拼接。
KD-7200图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
KD-7200 图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。
KD-7200 系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。
注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
○在调试和使用过程中，操作不当可能导致设备损坏。
○此设备可以连续使用。
○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使设备损坏和加速设备老化。
○做到轻拿轻放。
安全使用说明清洁——用软布擦拭清洁，勿使用酒精等化学溶液。
电压——该设备使用标准220V交流市电。
能耗——本产品功耗根据所驱动液晶屏型号而定，总功率不大于300W。
长期不使用时请关闭电源，并拔掉插头。
环境——不要将本产品暴露在潮湿、雨、沙地或温度过高的地方存储和使用(加热设备或太阳光下)。
注意——该设备在工作时请将之置于通风干燥无强烈震动的地方。
功能说明1、附件打开包装请仔细检查以下物品：LVDS屏线1根，背光线2根（视具体屏的型号而定），拼接器一台，RS 232转RJ45转接器一个。
2、接口说明M M序列号定义备注A 电源指示灯。
开机绿色，待机橙色。
B HDMI信号输入。
C DVI信号输入D VGA信号输入E CVBS视频输入视频信号输入F 220V电源开关G 220V电源插座H LVDS屏线接口I ISPDEBUG接口J RS-232环出AK RS-232环出BL 背光线接口M 温控风扇当温度超过45℃时自动打开，低于40℃时自动关闭。
误差允许范围±1℃N 地址码开关参见地址码设置方法O RS-232输入用配套的RS-232转RJ45转换器转成RJ45接口，RJ45水晶头用586B标准做.P CVBS视频输出视频信号输出3、地址码设置如上图所示，介绍地址码设置方法。
行地址开关为：1-4，列地址开关为：5-8，其地址设置方式按照BCD码进行设置. 每一位开关设定拨在上为有效,权值为 1 , 拨在下为无效,权值为0。
行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 8列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 8如：列1 列 2 列 3行1行2行3屏1对应的拼接盒的地址开关应设为:行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 81 *1 + 0 *2 + 0 * 4 + 0 + 8 = 1屏8对应的拼接盒的地址开关应设为:行的地址 = (权值1) * 1 + (权值2) * 2 + (权值3) * 4 + (权值4) * 81 *1 + 1 *2 + 0 * 4 + 0 + 8 = 3列的地址 = (权值5) * 1 + (权值6) * 2 + (权值7) * 4 + (权值8) * 80 *1 + 1 * 2 + 0 * 4 + 0 + 8 = 24、系统连接安装方式嵌入式处理系统，每一单元都有独立的处理模块和电源模块，并通过串口实现单元间的通讯。
5、常见故障处理当本产品发生故障时，请立即切断电源，请不要试图拆开本机进行维修，可能会造成产品进一步损坏。
可按以下步骤进行排除，仍不能解决请与当地经销商或专业维修人员联系。
6、性能指标工作温度：0℃-65℃工作湿度：相对湿度小于95%功耗：≤300W，视屏的型号和大小而定电源电压：110V-240V AC复合视频制式：PAL、NTSC、SECAM复合视频峰值：1Vp-p控制方式：RS-232（RJ45）VGA输入：WUXGA（1920*1200）DVI输入：WUXGA（1920*1080）屏分辨率支持：WUXGA（1920*1080），双组10bit电源：支持55寸以下LCD/LED屏,通过选配电源模块可以支持55寸以上LCD/LED屏温控风扇：自动控制 (可以手动设置为常开或者常闭)PC端软件安装及应用系统运行环境：操作系统中英文Windows 98/2000/ NT/XP/WIN7/ Vista，最低配置 CPU：奔腾133Mhz内存：128MB显示卡：标准VGA，256色显示模式以上硬盘：典型安装 10M串行通讯口：标准RS232通讯接口或其兼容型号。
其它设备：鼠标器开始系统系统运行前，确保下列连线正常：1：运行本软件的计算机的RS232线已正确连接至控制器。
2：相关控制器的信号线，电源线已连接正确；系统运行步骤：1：打开控制器电源，控制电源指示灯将亮起。
绿色，代表处于开机运行状态；橙色代表待机状态。
2. 运行本软件找到控制软件文件夹，点击KD-7200.exe运行。
出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其内容可能会存在某些差别，可咨询我们的相关的售后服务人员。
如何开始使用1. 通讯设置单击功能配置中“通讯配置”点击刷新，即可自动刷新出已使用的串口，选择正确的通讯端口号，系统才能正常工作。
也可以设置打开程序时自动打开串口。
如何知道选择哪个COM号电脑串口设置与查看：右击“我的电脑”－“管理”－“设备管理器”－“端口（COM 和LPT）”，查看电脑的相关串口。
2.拼接配置用户名称：定义用户操作界面的用户标题显示，您可以根据需求自由更改拼接形式：选择和您的屏幕墙一致的拼接形式，如3X3 ,4X6等用户标志图片：定义用户操作界面的用户图片显示，您可以根据需求自由更改点击确定，上述定义将被保存。
3、矩阵配置矩阵配置：选用使用矩阵的型号和设置地址矩阵对应关系：是大屏位置对应的矩阵输出通道例如：大屏第一块屏对应矩阵第一通道输出，以此类推矩阵起始地址：部分矩阵用不到此功能，一般都不用设置矩阵地址：是用来设置矩阵地址，如果地址不知道，请联系矩阵厂家响应时间：即矩阵和拼接器命令之间的时间间隔时间：即矩阵命令之间的时间拼接操作1.请打开串口通讯功能区，点击“连接串口”按钮，成功打开后，即可以进行拼接操作。
2.点击右键中的信号选择选择信号类型，请跟据您的系统来选择：VIDEO, VGA,DVI,HDMI。
3.如配有矩阵，需要在矩阵联动打√，可以选择要显示的矩阵输出的通道。
具体下面设置参照矩阵说明。
4. 选择拼接区域以上图为例，系统是3X3矩阵，需要将坐标（1，1）－（3，3）区域拼接成一个3X3的大屏显示。
信号类型是”VIDEO”,矩阵通道为1。
按一下范例操作：1.首先鼠标移至(1,1)坐标方框格，按下左键，然后保持按下状态，鼠标移至（3，3）坐标方框格，然后松开左键，蓝色区域即选定拼接区域。
2.确认信号为“VIDEO”，矩阵通道为“1”，点击“拼接”按钮。
（在串口打开的状态下有效）系统即可响应并执行拼接操作。
如要保存当前设定拼接状态，请点击右键中的“本机保存”。
当前拼接形式将保存在控制器的记忆体里。
在关掉电源重启动后，仍可恢复之前状态。
注意：“本机保存”需要大概2－3秒种，请在点击后，不要经行其他操作或关掉电源。
其他功能介绍：断开串口：单击此按钮可关闭串口。
关闭后，所有和通讯相关的功能均无效。
画面静止：让运动画面静止开机：单击此按钮，将关闭所选区域的显示单元电源，使其处于待机状态关机：单击此按钮，将打开所选区域的显示单元电源。
注意：“电源开”过程需要大概5－6秒种，请在点击后，不要经行其他操作或关掉电源。
图像调整：单击此按钮打开图像调整界面。
此功能需要在“管理员”模式下有效。
具体参见后续“用户管理”章节。
管理员密码：1234调整范围：是当前操作区所选坐标单元区域。
所有的参数调整将有效于所选单元区域。
对于VIDEO信号，请调整第一个页面内参数。
图像亮度：调节屏幕图像的亮度。
对比度：调节屏幕图像的亮度。
饱和度：调节图像色彩的深浅程度。
清晰度：调节屏幕图像的明晰度及焦聚。
位置水平位置：调节屏幕图像显示的水平位置垂直位置：调节屏幕图像显示的垂直位置色温分别可以调节色温亮阶和暗阶红色：调节色温平衡红色分量绿色：调节色温平衡绿色分量蓝色：调节色温平衡蓝色分量重现率调节调节图像水平起始位置以及水平画面大小，可调节水平方向的重现率，同样也可以调节垂直方向的重新率对于VGA信号，请调整第二个页面（VGA）内参数。
图像亮度：调节屏幕图像的亮度。
对比度：调节屏幕图像的亮度。
水平位置：调节屏幕图像显示的水平位置垂直位置：调节屏幕图像显示的垂直位置时钟：调节图像采样频率相位：调节图像采样相位色彩亮平衡红色：调节色温亮平衡红色分量绿色：调节色温亮平衡绿色分量蓝色：调节色温亮平衡蓝色分量色彩暗平衡红色：调节色温暗平衡红色分量绿色：调节色温暗平衡绿色分量蓝色：调节色温暗平衡蓝色分量自动调整：系统自动调节图像色彩及显示位置。
注意：“自动调整”过程需要大概3－6秒种，请在点击后，不要经行其他操作或关掉电源。
本机复位：单击此按钮，将对所选区域的显示单元所有调整参说恢复到出厂状态。
注意：“本机复位”过程需要大概3－4秒种，请在点击后，不要经行其他操作或关掉电源。
用户管理本系统设置有两级操作权限：1.管理员：拥有完全权限。
