管螺纹G和R的区别

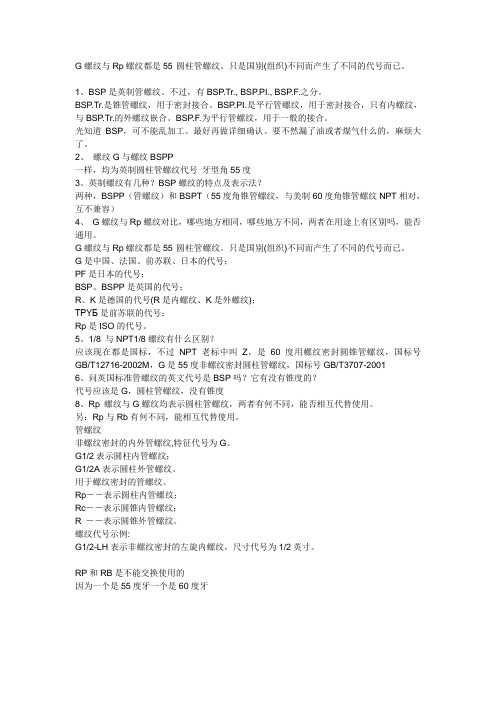

G螺纹与Rp螺纹都是55°圆柱管螺纹。

只是国别(组织)不同而产生了不同的代号而已。

1、BSP是英制管螺纹。

不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。

BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。

BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么的，麻烦大了。

2、螺纹G与螺纹BSPP一样，均为英制圆柱管螺纹代号牙型角55度3、英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。

G螺纹与Rp螺纹都是55°圆柱管螺纹。

只是国别(组织)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。

5、1/8 与NPT1/8螺纹有什么区别？应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹，国标号GB/T3707-20016、问英国标准管螺纹的英文代号是BSP吗？它有没有锥度的？代号应该是G，圆柱管螺纹，没有锥度8、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。

另：Rp与Rb有何不同，能相互代替使用。

管螺纹非螺纹密封的内外管螺纹,特征代号为G。

G1/2表示圆柱内管螺纹；G1/2A表示圆柱外管螺纹。

用于螺纹密封的管螺纹。

Rp－－表示圆柱内管螺纹；Rc－－表示圆锥内管螺纹；R －－表示圆锥外管螺纹。

螺纹代号示例:G1/2-LH表示非螺纹密封的左旋内螺纹，尺寸代号为1/2英寸。

管道螺纹的分类和使用说明管道螺纹作为连接管道的关键部件，其分类和使用都十分重要。

以下是关于管道螺纹的详细分类和使用说明：一、管道螺纹的分类1. Rc螺纹（也称为PT螺纹或ZG）：这是一种密封的圆锥内螺纹，其牙角为55度，锥度比例为1:16。

这种螺纹因其良好的密封性能而广泛应用于水管接头等需要严格密封的连接场合。

由于其坚固的结构和可靠的密封性，Rc螺纹在许多领域都是首选的螺纹类型。

2. R螺纹：这是密封的圆锥外螺纹，其牙角同样为55度，锥度比例也为1:16。

与Rc螺纹配合使用，可实现可靠的管道连接。

这种螺纹具有较好的耐磨性和耐腐蚀性，使其成为各种管道连接的可靠选择。

3. PT螺纹：也称为55度密封圆锥管螺纹，属于惠氏螺纹家族。

其锥度规定为1:16，并广泛应用于密封管件中。

由于其优良的密封性能和广泛的适用性，PT螺纹在许多工业领域都得到了广泛应用。

4. NPT螺纹：这是美国标准的60度圆椎管螺纹，锥度比例也为1:16。

这种螺纹在美国地区被广泛采用，并且得到了行业的广泛认可。

其优异的密封性能和良好的耐久性使其成为美国管道工业的标准螺纹类型。

5. G螺纹：也称为非密封圆柱管螺纹。

其牙型角为55°，通常不带锥度。

这种螺纹主要用于非密封的管道连接，如通风管道和排水管道等。

尽管其密封性能不如其他类型的螺纹，但G螺纹具有简单、易加工的特点，因此在某些特定场合仍被广泛应用。

6. M螺纹：这是公制螺纹，也称为米制螺纹。

其牙型角为60度，与英制螺纹不同。

M螺纹以其简单、直截了当的特点而著称，非密封的管螺纹不带锥度，也就是圆柱形管螺纹。

这种螺纹广泛应用于各种需要连接的场合，如管道、机械零件等。

二、管道螺纹的使用说明在使用管道螺纹时，需要注意以下几点：1. 正确选择：根据实际需要选择合适的螺纹规格，以确保连接紧密且能够承受足够的压力。

不同的应用场合需要不同规格的螺纹，因此要根据实际情况进行选择。

例如，对于需要严格密封的场合，应选择密封性好的Rc或PT螺纹；对于非密封的场合，可以选择G或M 螺纹。

关天螺纹有区别的，G 直管螺纹，RP 是锥管螺纹，牙形角度是55°
R1/8的螺柱是用螺纹密封的管螺纹,是锥螺纹,G1/8是非螺纹密封的管螺纹,它们的牙型角都是55°
G表示圆柱管螺纹,R表示圆锥外螺纹，Rc表示圆锥内螺纹如Rc1/8，Rp表示圆柱内螺纹如Rp1/8
在R表示的螺纹系列中没有圆柱外螺纹,而G只有圆柱外螺纹。

RB1/2 的有锥度的管螺纹，有最小长，中，最长
R1/8的螺柱是用螺纹密封的管螺纹,是锥螺纹,G1/8是非螺纹密封的管螺纹,它们的牙型角都是55°
G表示圆柱管螺纹,R表示圆锥外螺纹，Rc表示圆锥内螺纹如Rc1/8，Rp表示圆柱内螺纹如Rp1/8
在R表示的螺纹系列中没有圆柱外螺纹,而G只有圆柱外螺纹。

关於英制管螺纹1/4"bspp的具体意义如下:螺纹代号为G1/4，基本尺寸为1/4”，大径(d=D, mm)为13.157，螺距(p, mm)为1.337，每英寸牙数(tpi)为19，中径(d2=D2, mm)为12.301，小径外螺纹(d3)为11.445，牙型高度(H1)为0.856，底孔尺寸为11.6mm关於各国管螺纹代号如下：G是中国的代号；PF是日本的代号；BSP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。

英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）。

欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R 7）；1961年，ISO提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中。

ISO标准内的英制管螺纹已转化为米制单位制.英制管螺纹的米制化方法非常简单，将原来管螺纹的英寸尺寸乘以25.4就转化为毫米尺寸.英制管螺纹尺寸在被淘汰的问题.所谓要使用真正的管螺纹标准是不现实的.这里不存在真米制管螺纹与假米制管螺纹之分。

英制密封管螺纹有两种配合方式，“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规（圆柱螺纹环规和圆锥螺纹环规）和螺纹塞规（基准平面的位置不同，两者基准平面相距半牙）.欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹.同一个密封管螺纹件，欧洲国家检验合格的管螺纹，欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994年前，ISO的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000年以后，ISO的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此，我国于2000年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准，以此提示设计者要注意两种配合螺纹的不同和正确选用.日本在1999年修定英制密封管螺纹标准时，仍然坚持采用1994年前的ISO标准.所以，2000年以后的国际英制密封管螺纹市场更加复杂，国内厂家要备加小心。

Rc1/8，G3/4，NPT1/4的含义是什么？BSPT，NPT，G等又有什区别？昨天，我做了一个简单的推动Z轴，目的是用来推动一个吸气装置。

这个装置，在抽掉等离子清洗产生的废气后，上升到最高点，以避开在它下方传送带上较高的物料。

推动行程150毫米，因为没啥精度要求，±1mm也可以。

所以，这个轴是用双作用气缸驱动，普通单滑块线性导轨导向。

（用叉子式传感器，检测是否已推到最高位置）既然用了气缸，自然，里面涉及到了一个简单的气路。

因为希望在最高点时，如果出现断电断气，要保证吸气装置在那个位置保持一定时间不动，所以需要一个三位五通中封的电磁阀。

（再加双边调速阀控制速度）在系统里一搜，很快电磁阀就选好了。

一看，气接口是Rc1/8，不由得想起各种气管接头的类型和参数。

例如，在供应商的产品目录中，经常有NPT1/8，Rc3/4，G1/4等接口。

供应商管接头那么，这些管螺纹接口NPT，Rc，G等到底是什么含义？有什么区别？谈到这些问题，不得不说到惠氏螺纹。

我们知道，普通连接螺纹的牙型角是60度。

这个惠氏螺纹，与普通螺纹不同之处在于，它是55度牙型角。

为什么做成55度呢，原来，有个有趣的事情。

惠氏螺纹的发明人，约瑟夫·惠特沃斯（Joseph Whitworth），伴随英国工业革命浪潮，建立了自己的多个机床生产厂。

这些不同的厂，由于没有统一的螺纹标准，各自按照自己的经验制造螺纹，结果尺寸不尽相同，这就导致螺纹零件互换性成为问题。

比如，可能同一个零件同一个位置的螺孔，换一个螺钉后无法锁紧。

随着生产规模的不断扩大，Whitworth意识到了这个严重的问题。

随后，他收集了不同厂的螺纹样品，测量尺寸形状等数据，基于此，他提出了螺纹加工的统一标准，这就是惠氏螺纹BSW（British Standard Whitworth）的由来，也是世界上第一份螺纹标准。

惠氏螺纹BSW/BSF在这个标准中，螺纹牙型角是55度，（BSF＝British Standard Whitworth Thread Fine惠氏细牙螺纹）。

B S P T、B S P F、B S P P、
R p、G螺纹比较
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
BSPT：英标锥管螺纹
BSPF：为平行管螺纹
G螺纹与Rp螺纹都是55°圆柱管螺纹,Rp是密封螺纹
这4种螺纹都是英制管螺纹，牙形角都是55°
BSPP是平行螺纹，只有内螺纹，与BSPT外螺纹接合。

用于干密封。

属旧代号。

BSPF是平行螺纹，用于非密封接合。

属旧代号。

G非密封圆柱管螺纹，与BSPF螺纹相似。

Rp密封圆柱内螺纹，与BSPP螺纹相似。

55°圆柱管螺纹-分密封管螺纹（Rp）和非密封管螺纹（G），Rp只有内螺纹，G 有内螺纹和外螺纹；
55°圆锥管螺纹-分外螺纹（R）和内螺纹（Rc）；
1 Rp螺纹和G螺纹是两种不同的螺纹，Rp属于密封管螺纹，是圆柱内螺纹，是过盈配合螺纹，除起机械连接作用外还起密封作用。

螺纹精度除对大、中、小要求外，对牙形（牙高、螺距、牙侧角）精度也有要求；
2 G螺纹是非密封圆柱管螺纹，有圆柱内、外螺纹，是间隙配合螺纹，只起机械连接作用，没有密封作用。

螺纹精度只对大、中、小径有要求，对牙形精度没有要求。

" C" }
3 T* N+ n& m6 v
这两种螺纹各有其精度等级规定，同样规格的螺纹中径偏差，前者约只有后者的一半。

即Rp螺纹比G螺纹精度高得多。

2。

螺纹连接的基本类型及应用场合以螺纹连接的基本类型及应用场合为标题，写一篇文章螺纹连接是一种常见的机械连接方式，它通过螺纹的扭转使两个零件紧密连接在一起。

螺纹连接具有结构简单、可靠性高、拆装方便等优点，因此在工程领域得到广泛应用。

本文将介绍螺纹连接的基本类型以及它们的应用场合。

一、内螺纹连接内螺纹连接是指在一个零件内部制作螺纹孔，并与外螺纹相配合，实现两个零件的连接。

内螺纹连接常用的螺纹类型有M、G、R等。

其中，M螺纹是一种常用的度量制螺纹，广泛应用于机械设备和汽车制造等领域；G螺纹则是一种管螺纹，常用于液体和气体管道连接；R螺纹主要用于管件连接，如阀门和管道的连接等。

内螺纹连接适用于需要密封性较好、承受较大压力的场合。

例如，在工业设备中，常常使用内螺纹连接来连接管道，保证管道的密封性和安全性。

此外，在汽车发动机中，内螺纹连接也被广泛应用，如连接汽缸盖和汽缸体、曲轴和连杆等。

二、外螺纹连接外螺纹连接是指在一个零件外部制作螺纹，并与内螺纹相配合，实现两个零件的连接。

外螺纹连接常用的螺纹类型有M、G、NPT等。

其中，M螺纹是一种常用的度量制螺纹，广泛应用于机械设备和汽车制造等领域；G螺纹则是一种管螺纹，常用于液体和气体管道连接；NPT螺纹是一种锥度管螺纹，主要用于美国液压和气动系统。

外螺纹连接适用于对连接强度要求较高、易于拆卸的场合。

例如，在装配设备时，常常使用外螺纹连接来连接各个零件，以保证装配的稳固性和可拆卸性。

此外，在液压和气动系统中，外螺纹连接也被广泛应用，如连接液压缸和液压管道等。

三、特殊螺纹连接除了常见的内螺纹连接和外螺纹连接外，还有一些特殊的螺纹连接。

例如，锥面连接是一种利用锥形的螺纹实现连接的方式，常用于精密仪器和工具的连接。

此外，还有圆螺纹连接、牙形连接等。

特殊螺纹连接适用于一些特殊的工程需求，如对连接精度要求较高、对连接力矩要求较低等。

例如，在航空航天领域，特殊螺纹连接常用于连接关键部件，以确保飞行器的安全性和可靠性。

NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

常见的管螺纹主要包括以下几种：NPT、PT、G等。

1:NPT 螺纹是美国标准的60度锥管螺纹 2:PT(BSPT) 螺纹是欧洲和英联邦55度密封圆锥管螺纹 3:G 螺纹是 55度非螺纹密封管螺纹 4：ZG 螺纹是1）NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。

2）PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。

国内叫法为ZG.。

3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。

公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。

另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

r螺纹和g螺纹标准
R螺纹和G螺纹的标准如下：
R螺纹通常与G螺纹配套使用，也称为圆形管牙螺纹。

R螺纹的牙型与G 螺纹相同，但是其内径稍大，用于连接与之配合的外径为R螺纹的管件。

G螺纹是英制惠氏螺纹，是衡量管螺纹大小的基本尺寸。

通常按1/16锥度关系，惠氏螺纹的径向直径公差转化为英制密封管螺纹的轴向牙数公差。

G 螺纹主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。

此外，常见的管螺纹还包括NPT、PT、PF等类型。

其中，NPT螺纹是National (American) Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区。

请注意，对于具体的标准和规格，建议查阅相关标准或咨询专业人士以获取准确的信息。

螺纹汇总因工作需要，在测绘零件和转化图纸时会接触各式各样、各国家的不同螺纹，为方便解读和转化，现将各类螺纹分类和特点汇总如下（针对本厂实际情况，着重介绍管螺纹全部）：新旧螺纹代号对比表管螺纹一、英制管螺纹R/G1905年，英国正式颁布惠氏螺纹标准(1841年已提出方案)，同时颁布了英制密封管螺纹标准。

在这里要注意：英制管螺纹中没有干密封管螺纹（不加密封填料就能保证密封的螺纹称为干密封管螺纹）。

1、一般用途密封管螺纹R （旧机械制图的代号为ZG，惠氏管螺纹）该螺纹有机械连接和密封两大功能，使用中要在螺纹副中加入密封填料，精度要严于非密封管螺纹的精度，并且不能与非密封管螺纹互换使用；其特点是比较经济，加工精度要求适中。

标识和解读：R11/2：与密封圆柱内螺纹配合、尺寸代号为1/2的英制密封圆锥外螺纹。

2、非密封管螺纹G（旧机械制图的代号为G）该螺纹仅有机械连接一种功能，不能与密封管螺纹互换使用。

标识和解读：G1/2：尺寸代号为1/2的非密封圆柱内螺纹（中径公差等级代号省略不标）。

3、日本、韩国管螺纹PT/PFPT、PF螺纹是1926年～1966年之间，相应的ISO管螺纹标准还没有提出，日本、韩国所使用的旧英制管螺纹标准。

PT（或BSPT）表示英制密封圆锥管螺纹，这种螺纹对应目前使用的R2和R c英制密封圆锥管螺纹，两者可直接互换。

PF（或BSPF）表示英制非密封圆锥管螺纹，这种螺纹对应目前使用的英制非密封管螺纹G，两者可直接互换。

二、美制管螺纹NPT/NPTF/NPSM1840年，美国提出一般用途密封管螺纹；1919年，制定了一般用途密封管螺纹国家标准；1、一般用途密封管螺纹NPT标识和解读：NPSC 1/2（中国标准）1/2-14 NPSC（美国标准）三、米制管螺纹Mc、Mp(国内代号为ZM)1954年，德国制定了米制密封管螺纹标准，这是最早的米制密封管螺纹标准。

俄罗斯、中国等国也在随后制定了米制锥螺纹国家标准。
