弯头尺寸的计算公式

3d弯头计算公式
【实用版】
目录
1.3D 弯头概述
2.3D 弯头计算公式的推导
3.3D 弯头计算公式的应用
4.结论
正文
一、3D 弯头概述
3D 弯头，又称三维弯头，是一种在三个维度上弯曲的管道配件。

它在工程中常用于改变管道的方向，以适应不同的安装环境。

与传统的二维弯头相比，3D 弯头具有更灵活的安装方式和更佳的流体动力学性能。

二、3D 弯头计算公式的推导
在实际工程应用中，计算 3D 弯头的尺寸至关重要。

根据相关理论和实践经验，3D 弯头的计算公式如下：
R = (D^2 * a) / (4 * L)
其中，R 为弯头的半径；D 为弯头的直径；a 为弯头的弧长；L 为弯头的长度。

三、3D 弯头计算公式的应用
1.设计阶段：在设计 3D 弯头时，可以根据实际需求和限制条件，利用上述公式计算出合适的弯头尺寸。

这有助于确保管道系统在满足使用要求的同时，也具有较好的流体动力学性能。

2.生产阶段：在生产 3D 弯头时，可以根据计算得到的尺寸进行加工，以确保弯头的质量。

3.安装阶段：在安装 3D 弯头时，可以根据计算得到的尺寸进行安装，以确保管道系统的稳定性和安全性。

四、结论
3D 弯头计算公式为工程中设计和应用 3D 弯头提供了重要依据。

22.5度弯头计算方法22.5 度弯头是管道系统中常用的管件之一，如何计算22.5 度弯头的尺寸和重量呢？本文将介绍22.5 度弯头的计算方法。

1. 弯头尺寸计算方法22.5 度弯头尺寸计算需要知道管道的直径、壁厚、弯头半径、角度等参数。

以下以一组数据为例，假设管道直径为100mm，壁厚为5mm，弯头半径为200mm，弯头角度为22.5 度。

首先，计算弯头的开口长度（L）和下降长度（H），其中弯头的开口长度指的是弯头截面图中两端之间的长度，下降长度指的是弯头截面图中离开口最低点的高度。

弯头的开口长度L 可以通过下面的公式计算：L = πx R x θ/ 180其中，R 为弯头半径，θ为弯头角度，π为圆周率。

将数据代入公式，得出L = 78.54mm。

弯头的下降长度H 可以通过下面的公式计算：H = R - R x cos(θ/2)将数据代入公式，得出H = 43.30mm。

然后，计算弯头截面的面积（S），弯头的截面积一般采用圆心角面积计算方法：S = (πx R²x θ) / 360将数据代入公式，得出S = 1189.71mm²。

最后，根据管道直径和壁厚计算弯头的体积（V）：V = S x h其中，h 为管道壁厚，将数据代入公式，得出V = 59.49cm³。

2. 弯头重量计算方法22.5 度弯头的重量可以根据弯头的材质、规格和尺寸等参数进行计算。

常用的弯头材质有碳钢、不锈钢、合金钢等。

以碳钢材质为例，假设弯头的壁厚为5mm，密度为7.85 g/cm³，弯头的体积为59.49cm³，可以根据下面的公式计算弯头的重量（W）：W = V x ρ其中，ρ为碳钢的密度，将数据代入公式，得出W = 0.47kg。

3. 总结通过上述计算方法，可以比较准确地计算22.5 度弯头的尺寸和重量。

需要注意的是，在实际应用中，弯头的尺寸和重量还需要根据实际情况进行调整，如管道材质、压力、温度等因素会影响弯头的选择和应用。

弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头理论重量的计算
1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数
系数：碳钢：0.02466
不锈钢：0.02491
合金：0.02483
解释：90度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57*
*公称通径*倍数/1000=90度弯头理论重量（公斤）
例题：（1000-1）*1*0.02466*1.57*1000*1/1000
备注：其他角度可以除以90再乘以角度。

（外径－壁厚）*壁厚*0.02466（此为材料密度）＝每米材料的重量。

结果再*三通的下料长度就是三通的重量，弯头也是一样的算法。

0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000C为主管长度D为外径S为壁厚或者90°弯头计算公式；0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。

该标准的外径尺寸范围是1/2”~ 80”，一般24”以内的都是用无缝钢管为原材料，26”到80”的都是用钢板冲压以后再焊接。

壁厚最大可达60mm，最小到1.24mm。

钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。

锅炉上用的CrM°钢像15Cr，用量比较大。

三通，外径范围在2.5”－60”，从26”－60”为焊接三通。

壁厚28－60mm。

大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75”，小头最小0.5”，大头最大60”，小头最大48”，20－60”为焊接的，壁厚2.8－4.5mm。

弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。

长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D。

短半径弯头指它的曲率半径等于管子外径，即R＝D。

式中的D为弯头直径，R为曲率半径。

若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。

按弯头的角度分，有45°弯头，有90°弯头和180°弯头。

这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如"LR STD90°8"，表示长半径，压力等级为STD，90°的8"弯头；又如，"SR XS45°4"表示短半径，压力等级为XS，45°的4"弯头。

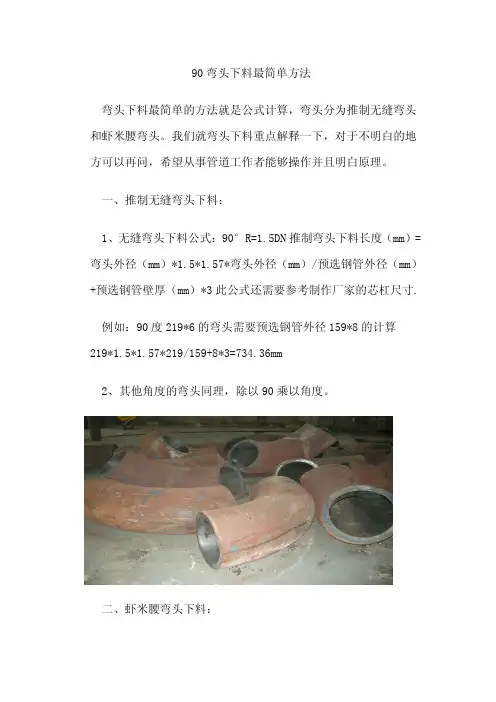

90弯头下料最简单方法弯头下料最简单的方法就是公式计算，弯头分为推制无缝弯头和虾米腰弯头。

我们就弯头下料重点解释一下，对于不明白的地方可以再问，希望从事管道工作者能够操作并且明白原理。

一、推制无缝弯头下料：1、无缝弯头下料公式：90°R=1.5DN推制弯头下料长度（mm）=弯头外径（mm）*1.5*1.57*弯头外径（mm）/预选钢管外径（mm）+预选钢管壁厚（mm）*3此公式还需要参考制作厂家的芯杠尺寸.例如：90度219*6的弯头需要预选钢管外径159*8的计算219*1.5*1.57*219/159+8*3=734.36mm2、其他角度的弯头同理，除以90乘以角度。

二、虾米腰弯头下料：1、用直管下料简单，只要算出里外短节高度就行，虾米腰弯头两个端节长度和一节中节长度相同，以四节虾米腰弯头弯头为例短节1高度=（R-口径/2）*tan22.5°短节7高度=（R+口径/2）*tan22.5°2、板材下料：板金展开图样一般都采用相贯线法放样，多节的弯头叫作“虾米腰”。

手工放样步骤：（以一节为例，其余方法相同）1）先按实际尺寸画出弯头侧面投影。

包括接缝线。

2）按线把每一个封闭线框图形分割成独立的图形。

（可以裁剪，也可以单独再画。

3）取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度正好是图样直径的圆周长。

（封闭的长方形）4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。

5）将图样上斜线沿水平方向作等分。

并平行的拉到展开的图样上，并对应相应的点。

把展开样上得到的交点圆滑连接，就是展开的曲线。

等分作的越密，曲线越准。

6）放出咬口的量，和板厚处理。

弯头下料必须知道弯曲半径，厚度、几节。

桥架45度弯头计算公式桥架是一种常用于建筑、电力、通信等领域的结构，它可以用来支撑管道、电缆等设备，并将其从地面或地下引导到高处。

在实际应用中，桥架常常需要进行弯曲处理，以适应具体的布局和空间要求。

本文将介绍桥架45度弯头的计算公式。

桥架的弯头是其重要组成部分，用于改变桥架的走向角度。

在实际工程中，经常会遇到需要桥架走向改变45度的情况，这时就需要使用45度弯头。

桥架的弯头计算涉及到几个关键参数，包括弯头半径、桥架直径、弯头短轴、弯头长轴等。

根据这些参数，我们可以使用以下公式来计算45度弯头的尺寸：1. 桥架直径（D）：桥架直径是指桥架横断面的最大直径。

在计算45度弯头时，需要先确定桥架直径的数值。

2. 弯头半径（R）：弯头半径是指弯头中心线的曲率半径。

对于45度弯头，有一个相对简单的近似计算公式可以使用，即：R = D / 2（其中，D为桥架直径）这个公式假设了桥架直径与弯头半径之间存在一种近似的关系，因此只适用于一般情况下的计算。

对于特殊情况或更高精度要求的计算，可能需要采用其他方法或软件辅助计算。

3. 弯头长轴（L）：弯头长轴是指弯头内曲线的长轴长度。

对于45度弯头，弯头长轴可以通过以下公式计算：L = π * R其中，π为圆周率，它的取值约为3.14159。

4. 弯头短轴（W）：弯头短轴是指弯头内曲线的短轴长度。

对于45度弯头，弯头短轴与弯头长轴的关系可以根据几何关系得出：W = R / √2其中，√2为根号2的值，约为1.41421。

通过以上公式，我们可以计算出45度弯头的尺寸，然后根据实际情况选择合适的弯头进行安装。

需要注意的是，以上公式仅适用于一般情况下的计算，对于特殊情况或更高精度的要求，可能需要使用其他计算方法或采用专业软件来进行计算。

在进行桥架45度弯头计算时，还需要考虑一些其他因素，比如弯头的材质选择、安装方式、弯头间距等。

这些因素都将影响到弯头的实际使用效果，因此在计算时需要综合考虑这些因素。

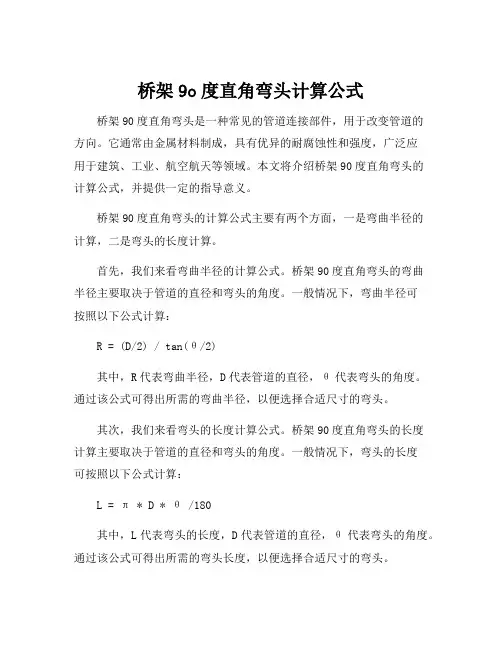

桥架9o度直角弯头计算公式桥架90度直角弯头是一种常见的管道连接部件，用于改变管道的方向。

它通常由金属材料制成，具有优异的耐腐蚀性和强度，广泛应用于建筑、工业、航空航天等领域。

本文将介绍桥架90度直角弯头的计算公式，并提供一定的指导意义。

桥架90度直角弯头的计算公式主要有两个方面，一是弯曲半径的计算，二是弯头的长度计算。

首先，我们来看弯曲半径的计算公式。

桥架90度直角弯头的弯曲半径主要取决于管道的直径和弯头的角度。

一般情况下，弯曲半径可按照以下公式计算：R = (D/2) / tan(θ/2)其中，R代表弯曲半径，D代表管道的直径，θ代表弯头的角度。

通过该公式可得出所需的弯曲半径，以便选择合适尺寸的弯头。

其次，我们来看弯头的长度计算公式。

桥架90度直角弯头的长度计算主要取决于管道的直径和弯头的角度。

一般情况下，弯头的长度可按照以下公式计算：L = π * D * θ /180其中，L代表弯头的长度，D代表管道的直径，θ代表弯头的角度。

通过该公式可得出所需的弯头长度，以便选择合适尺寸的弯头。

需要注意的是，进行计算时应该采用标准单位进行换算，以确保计算结果的准确性。

桥架90度直角弯头的计算公式为工程师们在实际应用中提供了便利，使他们能够根据具体管道的要求选择合适的尺寸。

在使用过程中，应该根据实际情况进行计算，并结合工程的需求和实际施工情况进行选择。

总之，桥架90度直角弯头的计算公式是一种非常重要且实用的工具。

通过合理的计算和选择，可以确保管道连接的准确性和稳固性，减少施工过程中的失误和事故的发生。

希望本文能够对桥架90度直角弯头的应用和计算提供一定的指导意义，为工程师们在实践中带来帮助。

弯头的制作计算公式
弯头是管道系统中常用的管件之一，用于改变管道方向。

弯头的制作
计算公式是通过计算来确定弯头的尺寸和形状，以便满足管道系统的要求。

下面将详细介绍弯头的制作计算公式。

1.弯头尺寸计算公式：
弯头的尺寸计算可以通过以下公式进行计算：
2.弯头发育长度计算公式：
弯头的发育长度可以通过以下公式进行计算：
h = R x tan(θ/2) x π/180 x n
其中，h表示弯头的发育长度，R表示弯头的半径，θ表示弯头的弯
曲角度，π/180是弧度和角度之间的转化系数，n表示弯头的转向次数。

3.弯头切角计算公式：
弯头的切角可以通过以下公式进行计算：
c = R x tan(α/2) x n
其中，c表示弯头的切角，R表示弯头的半径，α表示弯头的开孔角度，n表示弯头的转向次数。

4.弯头开孔长度计算公式：
弯头的开孔长度可以通过以下公式进行计算：
L1 = h - c x tan(θ/2)
其中，L1表示弯头的开孔长度，h表示弯头的发育长度，c表示弯头的切角，θ表示弯头的弯曲角度。

5.弯头开孔角度计算公式：
弯头的开孔角度可以通过以下公式进行计算：
α = 2 x arctan(L1 / (2 x R x n))
其中，α表示弯头的开孔角度，L1表示弯头的开孔长度，R表示弯头的半径，n表示弯头的转向次数。

以上就是弯头的制作计算公式的基本介绍。

在实际应用中，还需要考虑到一些特殊情况，如弯头的材质、壁厚、管道直径等因素，以确保弯头能够满足管道系统的要求。

因此，在具体计算时，还需要结合实际情况进行综合考量。

最新弯头尺寸的计算公式
弯头尺寸的计算公式可以根据弯头的角度、半径和管道的直径来确定。

下面给出最新的弯头尺寸计算公式，并对其进行解释。

1.长弯头的计算公式：
L=π*R*A/180
其中，L代表弯头的长度，R代表弯头的半径，A代表弯头的角度。

2.短弯头的计算公式：
L = π * R * tan(A/2)
其中，L代表弯头的长度，R代表弯头的半径，A代表弯头的角度。

3.长弯头的半径计算公式：
R = D / (2 * sin(A/2))
其中，R代表弯头的半径，D代表管道的直径，A代表弯头的角度。

4.短弯头的半径计算公式：
R = D / (2 * tan(A/2))
其中，R代表弯头的半径，D代表管道的直径，A代表弯头的角度。

这些公式基于弯头的角度、半径和管道直径之间的关系，可以用来计
算弯头的尺寸。

其中，长弯头和短弯头的长度计算公式略有不同，长弯头
的长度与角度和半径之间成正比，而短弯头的长度与角度和半径之间呈非
线性关系。

半径的计算公式根据管道直径和角度来确定，长弯头的半径计算公式使用正弦函数，而短弯头的半径计算公式使用正切函数。

这些计算公式可以帮助工程师根据需要来确定适合的弯头尺寸，确保管道系统的设计和安装符合要求。

同时，在实际设计和安装过程中，还需要考虑其他因素，如材料的热膨胀系数、流体的压力和速度等，以保证管道系统的安全和可靠性。

弯头计算公式及相关尺寸高文通弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头分类1.按它的曲率半径来分，可分为长半径弯头和短半径弯头。

长半径弯头指它的曲率半径等于1.5倍的管子外径，即R=1.5D.短半径弯头指它的曲率半径等于管子外径，即R=D。

公式中的D为弯头直径，R为曲率半径。

最常用的是为1.5D 的弯头，如果在合同中没有注明是1D或者1.5D，那么是要优化选用1.5D的。

我国最常用的执行标准有GB/T12459-2005，GB/13401-2005,GB/T10752-1995.2.按结构形状分，常见为圆形弯头，还有方形弯头等。

二、弯头的相关尺寸1.一般弯头必须知道以下数据，才能确定弯头。

角度、弯曲半径、口径、壁厚、材质。

例图这是虾米腰弯头，角度、90度弯曲半径1000mm、口径1000mm、壁厚1mm、材质Q235三、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金0.0248390度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57**公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000备注：其他角度可以除以90再乘以角度。

2.方形弯头：1.57*R*方口周长*密度*厚度。

四、弯头面积的计算弯头面积计算如果重量计算出来了，就可以用重量/密度/厚度得数就是面积，不过要注意单位统一。

1.圆形弯头=1.57*R*口径*3.14；2.方形弯头=1.57*R*方口周长。

R代表弯曲半径，90度弯头计算方法。
