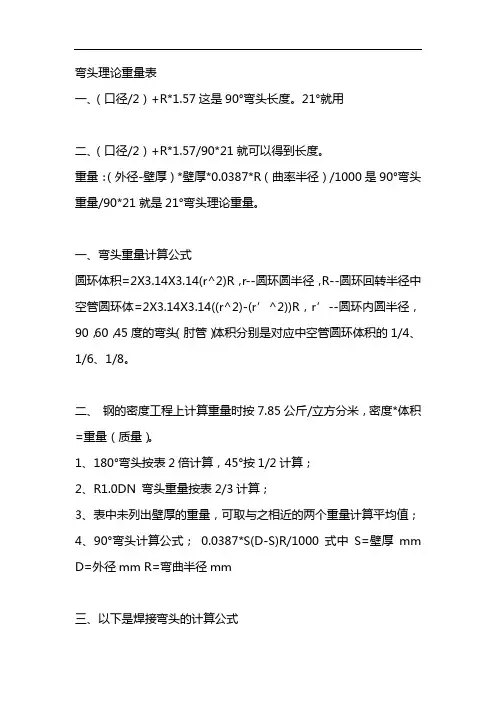

弯头理论重量表一、(口径/2)+R*1.57这是90°弯头长度。
21°就用二、(口径/2)+R*1.57/90*21就可以得到长度。
重量:(外径-壁厚)*壁厚*0.0387*R(曲率半径)/1000是90°弯头重量/90*21就是21°弯头理论重量。
一、弯头重量计算公式圆环体积=2X3.14X3.14(r^2)R,r--圆环圆半径,R--圆环回转半径中空管圆环体=2X3.14X3.14((r^2)-(r’^2))R,r’--圆环内圆半径,90,60,45度的弯头(肘管)体积分别是对应中空管圆环体积的1/4、1/6、1/8。
二、钢的密度工程上计算重量时按7.85公斤/立方分米,密度*体积=重量(质量)。
1、180°弯头按表2倍计算,45°按1/2计算;2、R1.0DN 弯头重量按表2/3计算;3、表中未列出壁厚的重量,可取与之相近的两个重量计算平均值;4、90°弯头计算公式;0.0387*S(D-S)R/1000 式中S=壁厚mm D=外径mm R=弯曲半径mm三、以下是焊接弯头的计算公式外径-壁厚X 壁厚X0.0387X 弯曲半径÷1000, =90°弯头的理论重量举例:426*10 90°R=1. 5D弯头可以看着是空心圆环体的一部分,比如:90度弯头可以看着是一个空心圆环体的四分之一。
空心圆环体体积计算公式:V=2*π*π*R*r*r,其中:π--圆周率R--圆球体平均半径r--圆环体截面半径自己动手-弯头重量计算我们设弯头度数为W,弯头曲径R0也就等于圆球体平均半径,弯头半径也就是圆环体截面半径,弯头壁厚为S,弯头密度为K,则弯头计算公式可表示为:弯头体积V=2*π*π*R0*(2*r*S-S*S)*W/360m=2*π*π*R0*(2*r*S-S*S)*W/360*KS外=4*π*π*R0*r*W/360S内=4*π*π*R0*(r-S)*W/360自己动手-弯头重量计算下面以实例来看:设90度弯头,曲径R0=600mm,半径r=213mm,壁厚=10mm,密度k=7850kg/立方米(即可看着是DN400,90度弯头)自己动手-弯头重量计算体积V=2*3.1416*3.1416*0.6*(2*0.213*0.01-0.01*0.01)*90/360=0.01232自己动手-弯头重量计算重量m=2*3.1416*3.1416*0.6*(2*0.213*0.01-0.01*0.01)*90/360*7850=96.69099自己动手-弯头重量计算S外=4*3.1416*3.1416*0.6*0.213*90/360=1.26134S内=4*3.1416*3.1416*0.6*(0.213-0.01)*90/360=1.20212自己动手-弯头重量计算用软件算就更方便了,可以算各种类型的哇。
常用钢制管件(弯头、三通、异径管、管帽)理论重量体积表常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算,计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿);故此表所列重量为单件产品的近似净重,供参考。
表格中管表号带S的为不锈钢管件重量,其余为碳钢重量;在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式:W=9.685*10-6R(D2-d2)式中:W — 90°弯头重量,kg;R —弯头的曲率半径(结构尺寸),mm;D —弯头外径,mm;d —弯头内径,mm。
弯头重量公式中采用碳钢比重,即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式:W=0.02466T(D-T)式中:W —钢管每米长度的重量,kg/m;T —钢管壁厚,mm;D —钢管外径,mm。
钢管重量公式中采用碳钢比重,即7.85kg/dm3计算;奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量,对于未列入表中的同一公称通径、不同壁厚的产品重量,可用估算公式进行重量的大致估算:Q=Wt/T 式中:Q —估算的对焊管件重量,kg;W —表中同一公称通径已列出壁厚的产品重量,kg;t —估算的对焊管件的产品壁厚值,mm;T —表中同一公称通径已列出壁厚的产品壁厚值,mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间,即表中所示的近似体积为单件产品所占包装物的近似体积,供参考;使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。
弯头理论重量表2012年09月01日更新发布:三通理论重量表2012年09月01日更新发布:异径接头理论重量表2012年09月01日更新发布:1 对焊管件1.1 对焊90°长半径弯头 BW 90°L/R ELBOW以上数据由武汉斯意诚贸易有限公司提供!1.2 对焊90°短半径弯头 BW 90°S/R ELBOW以上数据由武汉斯意诚贸易有限公司提供!1.3 对焊等径三通 BW STRAIGHT TEE以上数据由武汉斯意诚贸易有限公司提供!1.4 对焊异径管 BW REDUCER以上数据由武汉斯意诚贸易有限公司提供!1.5 对焊管帽 BW CAP以上数据由武汉斯意诚贸易有限公司提供!1.6 翻边短节 LAP JOINT STUB EDN以上数据由武汉斯意诚贸易有限公司提供!2 承插焊和螺纹管件2.1 承插焊90°弯头 SW 90°ELBOW以上数据由武汉斯意诚贸易有限公司提供!2.2 承插焊45°弯头 SW 45°ELBOW以上数据由武汉斯意诚贸易有限公司提供!2.3 承插焊三通 SW TEE以上数据由武汉斯意诚贸易有限公司提供!。
常用管件产品重量/体积表使用说明1本表的管件重量依据ASME B16.9/ASME B16.11等相关规范使用的外径和壁厚进行计算,计算中适当考虑了工艺选料和制造情况对产品重量的影响(如厚度补偿);故此表所列重量为单件产品的近似净重,供参考。
表格中管表号带S的为不锈钢管件重量,其余为碳钢重量;在查阅不锈钢管件重量时应注意同一管表号的壁厚值碳钢与不锈钢可能不同。
2 90°弯头重量计算公式:W=9.685*10-6R(D2-d2)式中:W — 90°弯头重量,kg;R —弯头的曲率半径(结构尺寸),mm;D —弯头外径,mm;d —弯头内径,mm。
弯头重量公式中采用碳钢比重,即7.85kg/dm3计算。
45°、180°弯头的重量分别按90°弯头重量的1/2和2倍计算。
3钢管重量计算公式:W=0.02466T(D-T)式中:W —钢管每米长度的重量,kg/m;T —钢管壁厚,mm;D —钢管外径,mm。
钢管重量公式中采用碳钢比重,即7.85kg/dm3计算;奥氏体不锈钢管的重量为上式重量的1.015倍。
4对焊管件的重量表中列出的为常用规格的重量,对于未列入表中的同一公称通径、不同壁厚的产品重量,可用估算公式进行重量的大致估算:Q=Wt/T 式中:Q —估算的对焊管件重量,kg;W —表中同一公称通径已列出壁厚的产品重量,kg;t —估算的对焊管件的产品壁厚值,mm;T —表中同一公称通径已列出壁厚的产品壁厚值,mm。
5本表所列体积为单件产品外部轮廓体积并考虑了装箱时所占的空间,即表中所示的近似体积为单件产品所占包装物的近似体积,供参考;使用时应注意套装时体积的计算以及小件产品体积是否需要考虑等因素。

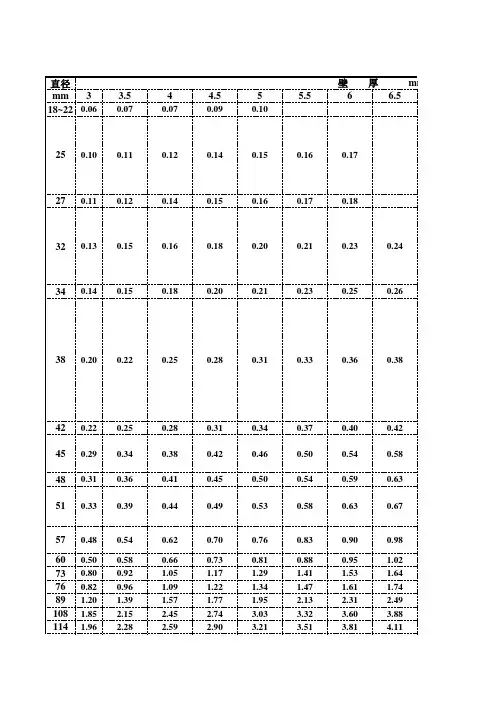

弯头理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10 - - - - - - - - - 说明:1、180°弯头按2倍计算,45°弯头按1/2计算;2、R=1.0DN 的弯头按2/3计算;3、表中未列出壁厚的重量,可取之相近的两个重量计算的平均值;4、90°弯头计算公式:0.0387*S(D-S)R/1000式中: S=壁厚(mm )、D=外径(mm )、R=弯曲半径(mm )25 0.10 0.11 0.12 0.14 0.15 0.16 0.17 - - - - - - - 27 0.11 0.12 0.14 0.15 0.16 0.17 0.18 - - - - - - - 32 0.13 0.15 0.16 0.18 0.20 0.21 0.23 0.24 - - - - - - 34 0.14 0.15 0.18 0.20 0.21 0.23 0.25 0.26 - - - - - - 38 0.20 0.22 0.25 0.28 0.31 0.33 0.36 0.38 0.40 - - - - - 42 0.22 0.25 0.28 0.31 0.34 0.37 0.40 0.42 0.46 - - - - - 45 0.29 0.34 0.38 0.42 0.46 0.50 0.54 0.58 0.62 0.69 - - - - 48 0.31 0.36 0.41 0.45 0.50 0.54 0.59 0.63 0.69 0.72 - - - - 51 0.33 0.39 0.44 0.49 0.53 0.58 0.63 0.67 0.72 0.80 - - - - 57 0.48 0.54 0.62 0.70 0.76 0.83 0.90 0.98 1.02 1.15 1.27 1.38 - - 60 0.50 0.58 0.66 0.73 0.81 0.88 0.95 1.02 1.09 1.22 1.35 1.47 - - 73 0.80 0.92 1.05 1.17 1.29 1.41 1.53 1.64 1.75 1.97 2.19 2.39 2.59 2.78 壁厚(mm)76 0.82 0.96 1.09 1.22 1.34 1.47 1.61 1.74 1.83 2.06 2.29 2.50 2.71 2.91 131415161718192022242526283089 1.20 1.39 1.57 1.77 1.95 2.13 2.31 2.49 2.65 3.01 3.34 3.67 3.99 4.29 - - - - - - - - - - - - - - 108 1.85 2.15 2.45 2.74 3.03 3.32 3.60 3.88 4.16 4.71 5.24 5.76 6.28 6.78 7.26 7.74 - - - - - - - - - - - - 114 1.96 2.28 2.59 2.90 3.21 3.51 3.81 4.11 4.41 4.99 5.56 6.12 6.66 7.20 7.72 8.24 - - - - - - - - - - - - 127 2.74 3.18 3.62 4.06 4.49 4.92 5.34 5.76 6.18 7.00 7.81 8.60 9.39 10.2 10.9 11.6 12.4 13.1 13.8 14.4 - - - - - - - - 133 2.87 3.33 3.80 4.25 4.71 5.16 5.61 6.05 6.49 7.36 8.34 9.05 9.87 10.7 11.5 12.1 13.0 13.8 14.5 15.2 - - - - - - - - 1403.023.514.004.494.975.645.916.386.857.778.679.5610.411.312.113.013.814.615.416.2--------159- - 5.49 6.16 6.82 7.48 8.14 8.78 9.43 10.7 12.0 13.2 14.4 15.6 16.8 18.0 19.1 20.3 21.4 22.5 23.6 24.6 26.7 - - - - - 168- - 5.81 6.52 7.22 7.92 8.61 9.30 9.99 11.3 12.7 14.0 15.3 16.6 17.9 19.1 20.3 21.6 22.7 23.9 25.1 26.2 28.5 - - - - - 219- - - - 12.6 13.9 15.1 16.3 17.5 20.0 22.3 24.7 27.0 29.3 31.6 33.9 36.1 38.3 40.5 42.7 44.9 47.0 51.2 56.3 58.3 62.1 65.9 273- - - - 19.8 21.7 23.6 25.5 27.5 31.3 35.0 38.8 42.5 46.2 49.9 53.5 56.1 60.7 64.2 67.7 71.2 74.6 81.5 88.1 91.5 94.7 101 108 325- - - - 28.3 31.1 33.9 36.6 39.4 44.9 50.3 55.7 61.1 66.4 71.7 77.0 82.2 87.4 92.6 97.7 103 108 118 128 133 138 147 157 355- - - - 36.1 39.7 43.2 46.7 50.3 57.3 64.3 71.2 78.1 84.9 91.7 98.5 105 112 119 125 132 138 151 164 170 177 189 201 377- - - - 38.4 42.2 45.9 49.7 53.4 60.9 68.3 75.7 83.1 90.4 97.6 105 112 119 126 133 140 147 161 175 182 188 202 216 406- - - - 47.3 52.0 56.7 61.3 65.9 75.2 84.3 93.5 103 112 121 130 139 148 156 165 174 182 199 217 225 233 250 266 426- - - - 49.7 54.5 59.5 64.4 69.2 78.9 88.6 98.2 108 117 127 136 146 155 164 173 183 192 210 228 237 246 263 281 457- - - - - - - - 83.6 95.4 107 119 130 142 153 165 176 187 199 210 221 232 254 276 287 298 319 340 480- - - - - - - - 87.9 100 113 125 137 149 161 173 185 197 209 221 233 244 267 290 302 313 336 358 508- - - - - - - - 103 118 132 147 161 176 190 204 218 232 246 260 274 288 315 343 356 370 396 423 529- - - - - - - - 108 123 138 153 168 183 198 213 227 242 257 271 286 300 329 357 372 386 414 441 610- - - - - - - - 150 171 192 212 233 254 275 295 316 336 357 377 397 417 458 498 517 537 576 615 630- - - - - - - - 154 176 198 220 241 262 284 305 326 348 369 390 411 432 473 514 535 555 596 637 660- - - - - - - - 175 200 225 249 274 298 323 347 371 395 419 443 467 491 538 585 609 632 679 725 711- - - - - - - - 203 232 261 289 318 346 375 403 431 459 487 515 543 571 626 681 708 735 790 844 720- - - - - - - - 206 235 264 293 322 350 380 408 437 465 493 522 550 578 634 690 717 745 800 855 762- - - - - - - - 234 267 300 333 365 398 431 463 496 528 560 592 624 656 720 783 815 846 909 971 813- - - - - - - - 266 304 341 379 416 453 491 528 565 602 638 675 712 748 821 893 929 965 1037 1108 820- - - - - - - - 269 306 344 382 420 457 495 532 570 607 644 681 718 755 828 901 938 974 1046 1118 864- - - - - - - - 301 343 386 428 470 512 554 596 638 680 722 763 805 846 928 1010 1051 1092 1173 1254 914- - - - - - - - 385 385 480 480 575 575 669 669 763 763 856 856 949 949 10421134 1226 1226 1317 1408 以上数据由武汉斯意诚贸易有限公司提供!三通理论重量表2012年09月01日更新发布:直径 壁厚(mm)mm33.544.555.566.578910111213 14 15 16 17 18 19 20 22 24 25 26 28 3018~220.06 0.07 0.07 0.09 0.10- - - - - - - - - 说明:1、表中所列重量均为等径三通重量; 1.1、二级变径均为0.94计算; 1.2、三级变径均为0.91计算; 1.3、四级变径均为0.89计算; 2、三通计算公式:0.02466*(S+1.5)(D-S-1.5)(3C-D/2)/1000式中: S=壁厚(mm )、D=外径(mm )、C=三通主管长度(mm )所有三通重量均为理论重量,仅供参考。
