信号发生器的工作原理
信号发生器是一种用于产生特定频率、振幅和波形的电信号的仪器。
它可以用于各种测试、实验和项目中，如电子设备测试、音频设备校准、电路设计等。
信号发生器的工作原理基于振荡电路的原理。
它通常包含一个振荡器，该振荡器产生一个稳定的频率，并将其放大到所需的振幅。
信号发生器还可以包括不同的电路和滤波器，以产生不同的波形，如正弦波、方波、脉冲波、三角波等。
在信号发生器中，振荡器产生一个稳定的频率。
振荡器通常由一个电感、电容和晶体管组成。
当电荷在电感和电容之间振荡时，振荡器就会产生一个周期性的电信号。
振荡器产生的电信号经过放大电路，增加其振幅，以满足特定的需求。
放大电路通常由一个或多个晶体管组成，它们将输入信号的电压放大到所需的幅度。
有些信号发生器还有滤波器电路，用于过滤掉不需要的频率分量。
这样可以确保输出信号具有所需的波形特征。
一旦信号产生并放大，它通过输出端口发送给需要使用该信号的设备或系统。
信号发生器通常提供多个输出选项，可以根据需求选择不同的输出接口，如BNC接口、螺纹接口等。
总的来说，信号发生器的工作原理是通过振荡器产生稳定的频率信号，并通过放大和滤波电路对该信号进行相应的处理，最
终输出需要的电信号。
这样，信号发生器可以为各种测试和实验提供准确、稳定和可调的电信号。

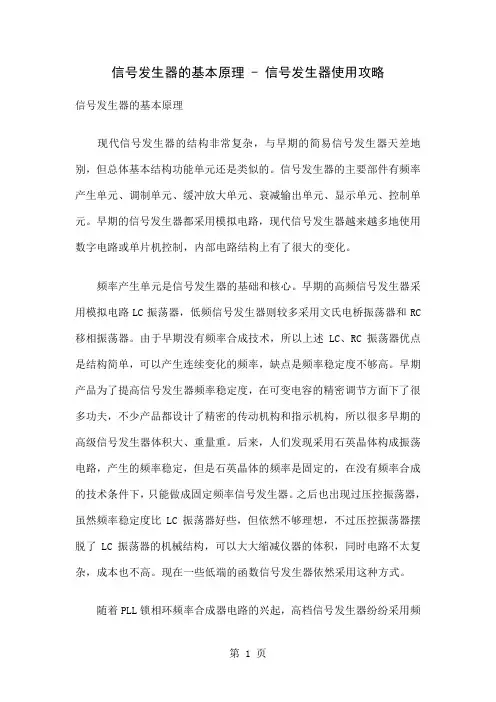

信号发生器的基本原理 - 信号发生器使用攻略信号发生器的基本原理现代信号发生器的结构非常复杂，与早期的简易信号发生器天差地别，但总体基本结构功能单元还是类似的。
信号发生器的主要部件有频率产生单元、调制单元、缓冲放大单元、衰减输出单元、显示单元、控制单元。
早期的信号发生器都采用模拟电路，现代信号发生器越来越多地使用数字电路或单片机控制，内部电路结构上有了很大的变化。
频率产生单元是信号发生器的基础和核心。
早期的高频信号发生器采用模拟电路LC振荡器，低频信号发生器则较多采用文氏电桥振荡器和RC 移相振荡器。
由于早期没有频率合成技术，所以上述LC、RC振荡器优点是结构简单，可以产生连续变化的频率，缺点是频率稳定度不够高。
早期产品为了提高信号发生器频率稳定度，在可变电容的精密调节方面下了很多功夫，不少产品都设计了精密的传动机构和指示机构，所以很多早期的高级信号发生器体积大、重量重。
后来，人们发现采用石英晶体构成振荡电路，产生的频率稳定，但是石英晶体的频率是固定的，在没有频率合成的技术条件下，只能做成固定频率信号发生器。
之后也出现过压控振荡器，虽然频率稳定度比LC振荡器好些，但依然不够理想，不过压控振荡器摆脱了LC振荡器的机械结构，可以大大缩减仪器的体积，同时电路不太复杂，成本也不高。
现在一些低端的函数信号发生器依然采用这种方式。
随着PLL锁相环频率合成器电路的兴起，高档信号发生器纷纷采用频率合成技术，其优点是频率输出稳定（频率合成器的参考基准频率由石英晶体产生），频率可以步进调节，频率显示机构可以用数字化显示或者直接设置。
早期的高精度信号发生器为了得到较小的频率步进，将锁相环做得非常复杂，成本很高，体积和重量都很大。
目前的中高端信号发生器采用了更先进的DDS频率直接合成技术，具有频率输出稳定度高、频率合成范围宽、信号频谱纯净度高等优点。
由于DDS芯片高度集成化，所以信号发生器的体积很小。
信号发生器的工作频率范围、频率稳定度、频率设置精度、相位噪声、信号频谱纯度都与频率产生单元有关，也是信号发生器性能的重要指标。
信号发生器的原理信号发生器是一种电子电路，用于产生各种类型的信号。
它可以生成不同类型的频率信号，如音频、调频和超声波信号，这些信号可以用于检测和测量，或者用于控制其它电子装置。
信号发生器能够在不断变化的环境中为测量的准确度和精度提供支持，也能够在工厂设备的维护和调试中发挥重要作用。
信号发生器是一种调制器。
它能把一种准确的输入信号变换成另一种不同的信号，并能够保持信号的一致性和稳定性。
信号发生器的原理是发挥一种固定的量，即频率。
频率受电路的组成部件的影响，当这些组件的状态发生变化时，发生器的频率就会相应地发生变化。
信号发生器的组成部件可以用振荡器，放大器和调节器组成。
振荡器用于形成一种原始的、稳定的和固定的频率，而放大器用来增强这种信号。
调节器用于控制信号的大小以及它的频率，以便达到不同的需求。
另外，信号发生器还可以用于合成信号。
这种合成信号是指将多个信号合成为一个复杂的信号，其中包括高频率和低频率的信号，以及各种模拟量和数字信号。
这种合成信号可以用来测量复杂的系统中的各种参数，并提供准确的测量数据。
最后，信号发生器也可以用来测试和校准电子系统。
它可以提供一种有效的方法来验证电子系统的准确度，确保其工作正常。
从而保证系统在运行时能够正确地处理和分析数据，以达到正确的结果。
信号发生器是现代电子技术中不可或缺的一部分，用于生产各种不同类型的频率信号，它可以用来检测和测量，也可以用来控制其它电子装置。
它可以用于调制信号、放大信号、合成信号以及校准系统。
由于它的功能众多，信号发生器在不断变化的工厂设备的维护和调试中也发挥重要作用，它确保了系统的正确运行，为工厂和实验室提供了高质量的信号发生器。

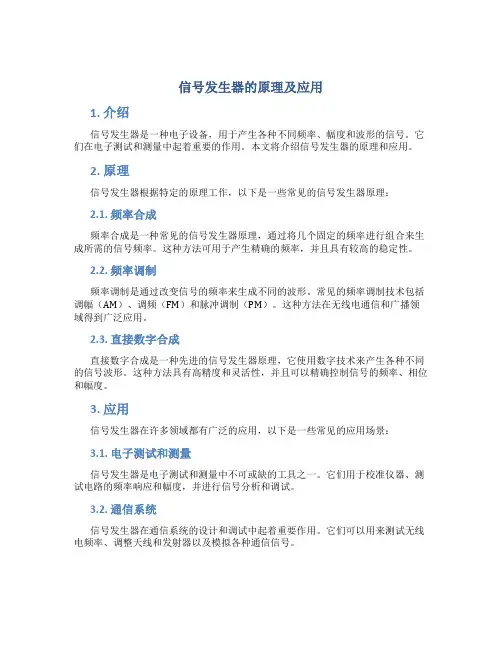

信号发生器的原理及应用1. 介绍信号发生器是一种电子设备，用于产生各种不同频率、幅度和波形的信号。
它们在电子测试和测量中起着重要的作用。
本文将介绍信号发生器的原理和应用。
2. 原理信号发生器根据特定的原理工作，以下是一些常见的信号发生器原理：2.1. 频率合成频率合成是一种常见的信号发生器原理，通过将几个固定的频率进行组合来生成所需的信号频率。
这种方法可用于产生精确的频率，并且具有较高的稳定性。
2.2. 频率调制频率调制是通过改变信号的频率来生成不同的波形。
常见的频率调制技术包括调幅（AM）、调频（FM）和脉冲调制（PM）。
这种方法在无线电通信和广播领域得到广泛应用。
2.3. 直接数字合成直接数字合成是一种先进的信号发生器原理，它使用数字技术来产生各种不同的信号波形。
这种方法具有高精度和灵活性，并且可以精确控制信号的频率、相位和幅度。
3. 应用信号发生器在许多领域都有广泛的应用，以下是一些常见的应用场景：3.1. 电子测试和测量信号发生器是电子测试和测量中不可或缺的工具之一。
它们用于校准仪器、测试电路的频率响应和幅度，并进行信号分析和调试。
3.2. 通信系统信号发生器在通信系统的设计和调试中起着重要作用。
它们可以用来测试无线电频率、调整天线和发射器以及模拟各种通信信号。
3.3. 音频设备测试信号发生器可用于测试和调试音频设备，如扬声器、放大器和录音设备。
它们可以产生不同频率和幅度的音频信号，以检查设备的性能和音质。
3.4. 医学诊断在医学领域，信号发生器被用于生理信号的仿真和测试。
它们可以产生心电图（ECG）、脑电图（EEG）和生物电信号等信号，以帮助医生进行诊断和治疗。
3.5. 教学和研究信号发生器在教学和研究中具有广泛的应用。
它们可以用于演示各种信号波形的生成和调试，以及帮助学生理解信号处理和通信原理。
4. 总结信号发生器是一种重要的电子设备，它可以产生各种不同频率、幅度和波形的信号。
它们在电子测试和测量、通信系统、音频设备测试、医学诊断以及教学和研究中发挥着重要作用。
信号发生器的基本原理
信号发生器的基本原理是根据所需输出的信号波形，通过集成电路或其他电路元件产生相应的电信号。
它可以产生各种类型的信号波形，如正弦波、方波、脉冲波、锯齿波等，并且可以控制输出信号的频率、幅度和相位等参数。
信号发生器的基本原理包括以下几个方面：
1. 振荡器：信号发生器中的振荡器是产生基准频率的关键部件。
振荡器可以采用晶体谐振器、电感电容(LC)振荡器、RC振荡器等方式，通过正反馈回路产生连续的振荡信号。
2. 波形调节电路：为了产生不同类型的信号波形，信号发生器通常配备有相应的波形调节电路。
例如，使正弦波经过方波整形电路可以得到方波信号，通过改变整形电路的阈值可以调节方波的占空比。
3. 调频电路：信号发生器通常具有调节频率的功能。
调频电路可以根据用户设定的频率范围和分辨率来改变振荡器的频率。
调频电路可以使用电压控制振荡器、数字频率合成等方式来实现。
4. 幅度调节电路：信号发生器可以通过幅度调节功能改变输出信号的幅度。
这可以通过电压控制放大器、可变电阻调节等方式来实现。
5. 相位调节电路：有些信号发生器可以通过相位调节功能改变输出信号的相位。
例如，通过电压控制延迟线或数字相位锁定环路可以实现相位调节。
根据上述原理，信号发生器可以产生不同类型、不同频率、不同幅度、不同相位的信号波形。
这使得它在实验室、医疗设备、通信设备等领域中有广泛的应用。
信号发生器的原理信号发生器是一种电子电路，它可以产生各种规定的信号，具有输出范围广、信号稳定、调节方便、操作简单、结构简单等优点，可以用于模拟量测量和时间控制测量等。
其原理是：把电路上的高频振荡信号变换成各种类型的低频信号，以满足工程测量的需求。
一般的信号发生器的工作原理包括电路结构、振荡电路原理、信号处理等要素，具体如下：1.路结构：信号发生器包括振荡电路、频率控制电路、调制电路和输出电路四部分组成，每部分电路配置及设计都会影响信号发生器的整体工作特性。
2.荡电路原理：振荡电路是信号发生器的核心部分，信号发生器可以通过改变振荡电路的结构，来满足多种应用要求，比如，它可以通过使用的振荡元件来实现频率的调节。
3. 信号处理：信号处理的关键在于信号的调制，它可以把振荡电路上的高频信号变换成任意指定的低频信号，信号处理过程可以分为直流调制、正弦调制，脉冲调制等。
通过以上介绍，我们可以发现，信号发生器的工作原理非常复杂，但它的原理也不难理解。
首先，信号发生器的输入端就是一个振荡电路，它能够提供一个可调节的高频振荡信号，然后，采用信号处理的技术，把高频振荡信号变换成指定的低频信号，最后，输出端把变换后的信号输出，用于满足测量和时间控制等工作。
总之，信号发生器可以将高频信号转换为低频信号，提供较精确的信号输出，从而满足工程测量的需求。
信号发生器的应用非常广泛，可以用于科学仪器、通信和广播、汽车电子系统、电力系统、汽车照明系统、家庭安防等方面。
它是集成电路的核心部分，使得信号的转换更加的方便快捷，把人们的电子产品组合起来，使得工程测量更加的准确。
信号发生器的技术已经发展到一定的水平，它成为很多尖端科技的基础，被广泛地应用于工业，它的准确性和可靠性及应用范围都在不断地提高。
随着技术的进步，未来信号发生器能够提供更为丰富、更加精确的信号，以满足越来越多的应用需求。
信号发生器毕业论文信号发生器毕业论文近年来，随着科技的不断进步和社会的快速发展，信号发生器作为一种重要的电子测量仪器，在各个领域中发挥着重要的作用。
本文将从信号发生器的基本原理、应用领域以及未来发展方向等方面进行论述。
一、信号发生器的基本原理信号发生器是一种能够产生各种频率、幅度和波形的电信号的仪器。
其基本原理是通过振荡电路产生稳定的频率信号，并通过放大电路调节信号的幅度和波形。
信号发生器通常由振荡器、放大器、滤波器和控制电路等部分组成。
振荡器是信号发生器的核心部件，其作用是产生稳定的频率信号。
常见的振荡器有晶体振荡器、RC振荡器和LC振荡器等。
放大器的作用是放大振荡器产生的信号，使其能够达到所需的幅度。
滤波器则用于滤除杂散信号，保证输出信号的纯净度。
控制电路则用于调节信号的频率、幅度和波形等参数。
二、信号发生器的应用领域1. 通信领域在通信领域中，信号发生器被广泛应用于通信设备的研发和维修中。
通过信号发生器可以产生各种频率和调制方式的信号，用于测试和调试无线电设备、电话设备、卫星通信设备等。
2. 电子测量领域信号发生器在电子测量领域中也扮演着重要的角色。
它可以用于测试和校准各种电子仪器，如示波器、频谱分析仪、功率计等。
通过产生稳定的信号，可以确保测量结果的准确性和可靠性。
3. 科研与教学领域信号发生器在科研与教学领域中也有广泛的应用。
在科研方面，信号发生器可以用于实验室的各种研究项目，如电子学、通信工程、无线电技术等。
在教学方面，信号发生器可以用于电子技术、通信原理等专业的实验教学，帮助学生更好地理解和掌握相关知识。
三、信号发生器的未来发展方向随着科技的不断进步，信号发生器也在不断发展和创新。
未来，信号发生器的发展方向主要体现在以下几个方面：1. 高频率和宽带化随着通信技术的快速发展，对信号发生器的频率要求也越来越高。
未来的信号发生器将会实现更高的工作频率，以适应新一代通信系统的需求。
同时，信号发生器的带宽也将会更宽，能够产生更复杂的信号波形。

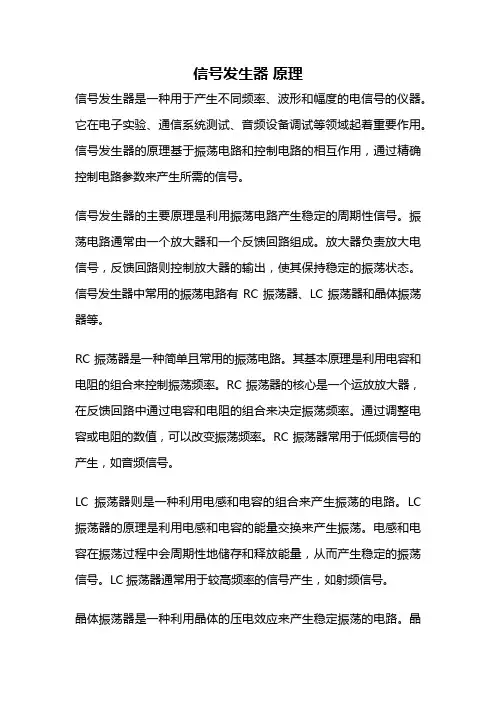

信号发生器原理信号发生器是一种用于产生不同频率、波形和幅度的电信号的仪器。
它在电子实验、通信系统测试、音频设备调试等领域起着重要作用。
信号发生器的原理基于振荡电路和控制电路的相互作用，通过精确控制电路参数来产生所需的信号。
信号发生器的主要原理是利用振荡电路产生稳定的周期性信号。
振荡电路通常由一个放大器和一个反馈回路组成。
放大器负责放大电信号，反馈回路则控制放大器的输出，使其保持稳定的振荡状态。
信号发生器中常用的振荡电路有RC振荡器、LC振荡器和晶体振荡器等。
RC振荡器是一种简单且常用的振荡电路。
其基本原理是利用电容和电阻的组合来控制振荡频率。
RC振荡器的核心是一个运放放大器，在反馈回路中通过电容和电阻的组合来决定振荡频率。
通过调整电容或电阻的数值，可以改变振荡频率。
RC振荡器常用于低频信号的产生，如音频信号。
LC振荡器则是一种利用电感和电容的组合来产生振荡的电路。
LC 振荡器的原理是利用电感和电容的能量交换来产生振荡。
电感和电容在振荡过程中会周期性地储存和释放能量，从而产生稳定的振荡信号。
LC振荡器通常用于较高频率的信号产生，如射频信号。
晶体振荡器是一种利用晶体的压电效应来产生稳定振荡的电路。
晶体振荡器的核心是一个晶体谐振器，其结构包括一个晶体振荡片和一个与之相连的电路。
晶体振荡片在受到外界电场的作用下会发生振动，从而产生稳定的振荡信号。
晶体振荡器的优点是频率稳定度高，精度高，常用于精密测量和通信系统中。
除了以上几种常见的振荡电路，信号发生器还可以通过数字信号处理技术来产生复杂的信号波形。
数字信号处理通常通过计算机或专用芯片来实现，可以产生各种复杂的信号波形，如正弦波、方波、三角波、锯齿波等。
数字信号处理技术的出现使信号发生器的功能更加强大和灵活。
信号发生器是一种重要的电子仪器，利用振荡电路和控制电路的相互作用来产生不同频率、波形和幅度的电信号。
它在电子实验、通信系统测试、音频设备调试等领域发挥着重要作用。
信号发生器工作原理
信号发生器是一种用于生成各种波形信号的仪器，其工作原理基于信号发生电路和时钟电路的配合。
信号发生电路是信号发生器的核心部分，其主要由振荡电路和放大电路组成。
振荡电路负责产生稳定的频率信号，常用的振荡电路有RC振荡器、LC振荡器和晶体振荡器等。
振荡电路
通过振荡元件（如电容、电感和晶体等）的振荡行为生成频率固定的信号。
放大电路负责放大振荡电路产生的信号，并且使其达到所需的电平和波形要求。
放大电路通常由运放、晶体管等元器件组成，可以将低幅度的振荡信号放大为较大的信号，同时还能够控制信号的频率、幅度和相位等参数。
时钟电路是信号发生器中用于产生精确时间基准的电路。
它能提供稳定的时钟信号，以保证信号的频率和相位的准确性。
常见的时钟电路有晶振时钟电路和DDS（直接数字合成）时钟
电路等。
信号发生器可以通过调节振荡电路中的元件数值或改变放大电路的工作状态，来实现不同频率、幅度和波形的信号输出。
用户可以通过操作信号发生器的控制界面，设置所需的参数，并实时观察输出信号的波形和特性。
总之，信号发生器的工作原理是通过振荡电路产生稳定的频率信号，经过放大电路放大并调整信号的幅度和波形，最终由时
钟电路提供准确的时间基准。
这样，信号发生器就能够生成各种需要的信号，用于实验、测试和其他应用中。
多功能信号发生器是一种能够产生多种类型信号的设备，其基本原理和工作方式如下：
1. 基本原理：多功能信号发生器的核心部分是频率合成器，它通过数字逻辑电路和振荡器产生稳定的频率信号。
这个频率信号可以是正弦波、方波、三角波、锯齿波等，具体波形取决于信号发生器的类型和设定。
2. 工作方式：多功能信号发生器的工作方式通常分为两种：一种是同步工作方式，另一种是异步工作方式。
在同步工作方式中，信号发生器产生的信号与外部设备的时钟信号同步，这样可以保证信号的准确性和稳定性。
在异步工作方式中，信号发生器产生的信号与外部设备的时钟信号不同步，这种方式适用于需要产生随机信号的场合。
3. 应用：多功能信号发生器广泛应用于科研、教学、测试和调试等领域。
例如，在通信系统中，信号发生器可以产生各种类型的信号，用于测试和调试通信设备的性能；在教学中，信号发生器可以产生各种波形的信号，帮助学生理解和掌握相关知识点。
4. 注意事项：使用多功能信号发生器时，需要注意以下几
点：首先，要根据需要选择合适的信号类型和频率；其次，要保证信号发生器的稳定工作，避免受到外部干扰；最后，要定期对信号发生器进行维护和校准，确保其工作的准确性和稳定性。
什么是信号发生器信号发生器是一种电子设备，用于生成各种类型的电信号，以便在实验室、研究机构或工业领域中进行各种测试和测量。
它被广泛应用于电子、通信、无线电和计算机等领域，具有重要的作用和应用。
一、信号发生器的基本原理信号发生器的基本原理是通过电子技术手段产生一定频率、幅度、相位和波形的信号，以满足不同测试和测量需求。
它通常由振荡器、放大器、滤波器和控制电路等组成。
振荡器负责产生稳定的基础信号，其频率可以根据需要进行调节。
放大器将基础信号放大到预定的幅度，并通过滤波器进行频率筛选，以获得更纯净的信号。
控制电路则负责控制信号的相位和波形，以满足不同实验需求。
二、信号发生器的类型信号发生器根据产生的信号类型可以分为多种类型，包括：1. 正弦波信号发生器：产生稳定的正弦波信号，广泛应用于各种测试、测量和研究领域。
2. 方波信号发生器：产生由高至低或低至高的方波信号，常用于数字电路测试和脉冲信号生成。
3. 脉冲信号发生器：产生具有特定脉冲宽度和重复频率的脉冲信号，适用于计时、通信和控制系统的测试。
4. 噪声信号发生器：产生各种类型和频率范围的噪声信号，用于模拟实际环境中的噪声干扰。
5. 广播信号发生器：产生模拟或数字广播信号，可用于广播电台和无线电系统的测试。
6. 任意波形信号发生器：可以生成各种复杂的任意波形信号，包括正弦波、方波、锯齿波等，具有更高的灵活性和可编程性。
三、信号发生器的应用信号发生器在电子、通信和科学研究等领域有广泛的应用，主要包括以下几个方面：1. 测试与测量：信号发生器可用于测试和测量各种电子设备和系统的性能指标，如频率、幅度、相位、失真等。
2. 通信系统：信号发生器可用于模拟通信信号，测试无线电台、手机、卫星通信等设备的工作状态和性能。
3. 音视频设备测试：信号发生器可用于测试音频设备如扬声器、麦克风，以及视频设备如显示器、摄像头等的性能。
4. 控制系统：信号发生器可用于模拟各种控制信号，测试和调试自动控制系统、传感器和执行器。
信号发生器的原理
信号发生器是一种电子仪器，用于生成各种不同的电信号。
它根据输入的参数，如频率、幅度和波形等，产生特定的电信号输出。
信号发生器的工作原理可以简单描述为以下几个步骤：
1. 振荡电路：信号发生器的核心部件是振荡电路，它能够产生稳定的频率。
振荡电路通常由一个反馈回路组成，其中包含一个放大器和一个反馈网络。
放大器可以增加电流或电压的幅度，反馈网络通过将一部分输出信号重新输入放大器来保持电信号的稳定性和准确性。
2. 控制电路：信号发生器还配备了控制电路，用于调节振荡电路的参数，如频率和幅度。
控制电路通常由一个或多个电位器、变阻器或可编程逻辑器件组成，通过改变电路中的电阻或产生不同的控制信号来调整输出信号的特性。
3. 输出信号处理：信号发生器还可通过输出信号处理电路来改变信号的波形特性。
输出信号处理电路可以是滤波器、放大器或模数转换器等。
这些电路能够将输出信号调整为各种波形，如正弦波、方波、三角波或脉冲波等。
以上是信号发生器的基本工作原理。
通过振荡电路产生稳定的频率和幅度，再通过控制电路调节参数，最后通过输出信号处理电路生成所需的信号波形。
信号发生器广泛应用于电子实验室、通信测试、音频设备校准等领域。
信号发生器的原理信号发生器是一种用于产生各种信号形式的仪器。
它以不同的时间域和频率特征来产生正弦波、方波、脉冲等多种信号，用于测量和控制。
信号发生器的主要原理是利用振荡电路和锁相环技术，控制电路中的振荡器发生稳定频率的振荡，再用这个振荡结果控制静态乐队，最后调整成所需要的形式，从而产生信号。
首先，信号发生器的基本元件有三种：振荡电路、锁相环、控制电路。
振荡电路是信号发生器的基础，它可以产生一个稳定的正弦波或方波振荡，其频率可以用电容或电阻来调节。
锁相环是一种采用反馈原理进行精确控制的元件，用它可以使振荡器稳定地锁定在某一特定频率，并将振荡器输出信号精确地转换成控制信号，从而使信号发生器可以按照用户指定的特定频率产生信号。
最后，控制电路是用来控制和调整信号形式的组件，用户可以通过调整控制电路，实现振荡器发出信号的改变，从而产生正弦波、方波、脉冲等多种信号形式。
接下来，这些三种元件的工作原理及其在信号发生器中的应用要具体说明。
首先，振荡电路是利用晶体振荡器或电子管进行振荡，通过这样的振荡结果控制其他组件，从而实现振荡信号的发射。
通常，频率可以通过改变晶体振荡器或电子管的电容或电阻来调节，这就是振荡电路的作用原理。
其次，锁相环是一个含有高精度参考电路的晶体振荡器发出的正弦波，这个正弦波反馈到被控制的晶体振荡器上，与它原来输出的正弦波相比，形成一种相位比较，从而使被控制晶体振荡器锁定在某一特定频率，这就是锁相环的作用原理。
最后，控制电路是用来控制和调整信号形式的电路，例如可以改变晶体振荡器的输出电压和电流，从而改变振荡器发出的信号类型，如正弦波、方波、脉冲等，这就是控制电路的作用原理。
在实际应用过程中，这三种元件以不同的配置连接在一起，形成一个“控制振荡电路”，并以一定的搭配，实现对振荡器输出频率和信号形式的控制。
根据不同的需求，把锁相环与控制电路有机结合起来，将振荡器的输出信号转变成控制信号，从而控制静态乐队的调整，从而实现特定频率和信号形式的产生。
单片机PWM信号发生器的原理与设计引言在现代电子技术中，脉冲宽度调制(PWM)信号发生器被广泛应用于各种电路和系统中。
单片机作为常见的嵌入式系统解决方案，具备了成本低、功耗低、可编程性强等优势，因此被广泛用于PWM信号发生器设计中。
本文将介绍单片机PWM 信号发生器的原理与设计。
一、PWM信号发生器的原理1.1 脉冲宽度调制(PWM)概述脉冲宽度调制(PWM)是一种将模拟信号转换为数字信号的技术。
PWM信号由连续的短脉冲组成，其脉冲的宽度可以根据需要进行调整。
通过改变脉冲信号的宽度与周期之比，可以模拟出不同的模拟信号输出。
1.2 PWM信号发生器的基本原理PWM信号发生器的基本原理是通过控制脉冲的宽度和周期，实现对输出波形的精确控制。
单片机通常具有定时器模块，通过定时器模块的特定设置，可以生成精确的脉冲信号。
单片机还需要连接输出引脚，将生成的PWM信号输出给外部电路。
二、单片机PWM信号发生器的设计2.1 硬件设计单片机PWM信号发生器的硬件设计包括选择合适的单片机、外部电路连接和输出端口设计。
首先，选择适合的单片机。
考虑到PWM信号发生器需要高精度、可编程性强的特点，可以选择带有定时器模块的单片机。
常见的单片机型号有ATmega系列、PIC系列等。
根据实际需求选择合适的型号。
其次，进行外部电路连接。
通常需要连接电源、晶体振荡器以及输出端口。
电源提供电压稳定源，晶体振荡器提供时钟信号。
输出端口需要连接到PWM信号的目标设备上。
最后，进行输出端口设计。
根据实际需求确定输出端口的数量和类型。
常用的输出接口有GPIO、PWM输出等。
根据单片机型号和外部电路要求进行设计。
2.2 软件设计单片机PWM信号发生器的软件设计包括定时器设置和PWM生成代码编写。
首先，进行定时器设置。
根据单片机型号和需求，设置定时器的时钟源、分频系数、计数模式等参数。
通过合理的定时器设置，可以实现精确的脉冲宽度和周期控制。
其次，编写PWM生成代码。
信号发生器的原理及使用方法信号发生器是一种广泛应用于电子实验、通信和测试领域的仪器设备，主要用于产生各种类型的电信号，以供其他设备进行测试、分析和调试。
本文将介绍信号发生器的工作原理，以及如何正确使用信号发生器。
一、信号发生器的工作原理信号发生器的工作原理涉及到电路和信号产生技术。
其基本原理是通过电路将电源供电转换为所需频率和波形的电信号输出。
1.1 电路结构信号发生器包含以下基本电路结构：（1）振荡器：产生所需频率的基本振荡信号。
（2）波形调整电路：将基本振荡信号转换为其他波形，如正弦波、方波、三角波等。
（3）放大电路：将波形调整后的信号放大至合适的幅度。
（4）输出电路：将放大后的信号输出至外部设备。
1.2 信号产生技术信号发生器采用不同的技术来产生各种类型的信号，常见的技术包括：（1）直接数字合成（Direct Digital Synthesis, DDS）：使用数字技术产生精确的时域波形。
（2）频率合成技术：利用频率倍频和混频等原理合成所需频率的信号。
（3）模拟电路技术：利用电阻、电容、电感等元件来产生所需波形。
（4）锁相环（Phase-Locked Loop, PLL）技术：通过反馈控制产生精确的频率信号。
二、信号发生器的使用方法正确使用信号发生器能够帮助工程师进行电路测试、设备调试等工作，下面介绍信号发生器的使用方法。
2.1 连接设备将信号发生器与被测设备通过电缆连接，确保连接稳固可靠，避免信号干扰或失真。
2.2 设置参数根据实际需求，在信号发生器的面板上设置所需的参数，包括输出频率、幅度、波形类型等。
有些高级信号发生器还可以设置调频、调相、调幅等功能。
2.3 调节频率确定需要的频率范围，并逐步调节信号发生器的频率直到达到所需频率。
可以使用示波器等设备来验证发生器输出的信号。
2.4 调节幅度根据实际需要，逐步调节信号发生器的输出幅度，确保被测设备接收到适当的信号强度。
2.5 验证波形通过示波器等设备验证信号发生器产生的波形是否符合要求。
信号发生器的实验原理
信号发生器的实验原理主要包括以下几个方面：
1. 振荡电路原理：信号发生器内部一般采用振荡电路产生高频信号。
振荡电路通常由放大器、反馈网络和补偿网络组成。
放大器负责增益，反馈网络提供正反馈将一部分输出信号输入到放大器的输入端，形成正反馈回路，使得放大器处于不稳定工作状态，从而产生振荡信号。
补偿网络则用于稳定和调节振荡器的频率。
2. 校准原理：信号发生器需要能够输出准确的特定频率和幅度的信号。
为了实现这一点，信号发生器通常会采用校准电路。
校准电路通过与已知频率和幅度的参考电平进行比较，反馈控制输出电平以达到校准的目的。
3. 频率调节原理：信号发生器通常需要具备宽频带调节的功能，即能够输出一定范围内的连续变化的频率信号。
这一功能通常通过采用可变频率的振荡电路和数字控制技术实现。
数字控制器可以通过软件实现频率的二进制变换和控制，从而达到频率调节的目的。
4. 波形和幅度调节原理：信号发生器通常需要输出不同形态的波形，如正弦波、方波、三角波等，并可以调节输出信号的幅度。
这是通过选择不同的振荡电路、放大电路和滤波电路来实现的。
不同电路的组合可以产生不同形态的波形，并可以通过控制放大器的增益来调节信号的幅度。
综上所述，信号发生器的实验原理主要包括振荡电路原理、校准原理、频率调节原理和波形调节原理。
不同的信号发生器可能采用不同的电路和控制技术，但其基本原理是类似的。
信号发生器的基本原理- 信号发生器使用攻略
信号发生器的基本原理
现代信号发生器的结构非常复杂，与早期的简易信号发生器天差地别，但总体基本结构功能单元还是类似的。
信号发生器的主要部件有频率产生单元、调制单元、缓冲放大单元、衰减输出单元、显示单元、控制单元。
早期的信号发生器都采用模拟电路，现代信号发生器越来越多地使用数字电路或单片机控制，内部电路结构上有了很大的变化。
频率产生单元是信号发生器的基础和核心。
早期的高频信号发生器采用模拟电路LC振荡器，低频信号发生器则较多采用文氏电桥振荡器和RC移相振荡器。
由于早期没有频率合成技术，所以上述LC、RC振荡器优点是结构简单，可以产生连续变化的频率，缺点是频率
稳定度不够高。
早期产品为了提高信号发生器频率稳定度，在可变电容的精密调节方面下了很多功夫，不少产品都设计了精密的传动机构和指示机构，所以很多早期的高级信号发生器体积大、重量重。
后来，人们发现采用石英晶体构成振荡电路，产生的频率稳定，但是石英晶体的频率是固定的，在没有频率合成的技术条件下，只能做成固定频率信号发生器。
之后
也出现过压控振荡器，虽然频率稳定度比LC振荡器好些，但依然不够理想，不过压控振荡
器摆脱了LC振荡器的机械结构，可以大大缩减仪器的体积，同时电路不太复杂，成本也不高。
现在一些低端的函数信号发生器依然采用这种方式。
随着PLL锁相环频率合成器电路的兴起，高档信号发生器纷纷采用频率合成技术，其
优点是频率输出稳定（频率合成器的参考基准频率由石英晶体产生），频率可以步进调节，频率显示机构可以用数字化显示或者直接设置。
早期的高精度信号发生器为了得到较小的频率步进，将锁相环做得非常复杂，成本很高，体积和重量都很大。
目前的中高端信号发生器
采用了更先进的DDS频率直接合成技术，具有频率输出稳定度高、频率合成范围宽、信号频谱纯净度高等优点。
由于DDS芯片高度集成化，所以信号发生器的体积很小。
信号发生器的工作频率范围、频率稳定度、频率设置精度、相位噪声、信号频谱纯度都与频率产生单元有关，也是信号发生器性能的重要指标。
信号发生器的一大特性就是可以操控仪器输出信号的幅度，信号通过特定组合衰减量的衰减器达到预定的输出幅度。
早期的衰减器是机械式的，通过刻度来读取衰减量或输出幅度。
现代中高档信号发生器的衰减器单元由单片机控制继电器来切换，向电子芯片化过渡，衰减单元的衰减步进量不断缩小，精度相应提高。
大频率范围的高精度衰减器和高精度信号输出属于高科技技术，这也是国内很少有企业能制造高端信号发生器的原因之一。
信号发生器的信号输出范围和输出电平的精度和准确度也是标志信号发生器性能的重要指标。
信号发生器的分类与用途
信号发生器按传统工作频段分类，有超低频信号发生器、低频信号发生器、高频信号发生器、微波信号发生器。
超低频信号发生器一般是指工作频率下潜到0.1Hz以下的信号发生器，一般用于专业上的特殊用途。
低频信号发生器一般是指工作频率主要在1Hz～1MHz的信号发生器，多用于音频领域。
高频信号发生器，也叫射频信号发生器，一般是指工作频率从100kHz到几百兆
赫的信号发生器（目前频率高的可以达到几吉赫兹），多用于通信和测量领域。
微波信号发生器一般是指工作频率高达数吉赫兹到几十吉赫兹的信号发生器，多用于雷达领域。
随着频率合成技术和电路的发展，很多信号发生器都可提供更大的频率覆盖范围，一机多能，频段的划分渐渐成为一个模糊的观念。
例如常用的Agilent 33250A函数发生器就可以工作在1μHz～80MHz的范围，包含传统的超低频、低频、音频和HF频段。
信号发生器的品牌
目前，国内高端信号发生器以美国Agilent（安捷伦）和德国Rohde&Schwarz（罗德与施瓦茨）品牌产品为主。
此外，Tektronix（泰克）、Aeroflex-IFR和日本ANRITSU（安立）的信号发生器也很好。
国内高档函数信号发生器用得比较多的是Agilent 33210A和33220A，高端一些的产品是Agilent 33250A。
高频（射频）信号发生器主要是Agilent E4428C和罗德与施瓦茨的SMC100A。
SMC100A一改以往高精度信号源笨重、占地大的形象，在同级别产品中可以用“轻巧”二字形容。
国产信号发生器中，普源RIGOL和盛普，以及中国台湾老品牌固纬，都是有很好口碑的产品，扬中科泰的产品也不错。
普源的DG1022是一款普及型的中档函数信号发生器，设计理念先进，外观时尚，具有很好的性价比，DG1022售价只有国际品牌同类产品的20%左右，完全适合普通研发和维修以及教学使用。
信号发生器的选购
选购信号发生器，首先要考虑的是信号源的类型要适合应用的需要。
对于业余无线电爱好者，如果主要用于调测对讲机灵敏度，就需要高频信号发生器，如果主要用于普通电器维修和基础电路实验，则普通函数信号发生器更为适合。
对于维修电视机的朋友，则需要电视信号发生器，调频立体声信号源适合维修收音机之用。
如果你需要用于数字信号测试，那么矢量信号源更适合你。
其次，信号发生器的频率覆盖范围和调制模式以及信号输出幅度都要满足应用的需要。
调FM对讲机的灵敏度一般要求信号发生器具备调频信号调制，频率覆盖对讲机工作频段，信号发生器的信号输出幅度最小不大于-120dBm，能达到-127dBm则更好。
再次，所选的信号发生器的价格应该在自己的预算范围之内，中高档的信号发生器都属于高价值仪器，高档的信号发生器性能卓越，使用也顺手，但如果没有足够的预算，则只能对它敬而远之。
高端的仪器除了性能指标有保障外，在一定程度上能够为你的实验室“撑场面”，增加懂行的客户对你提供测试结果的信任度，也代表测试机构的实力。
最后，购买高价值仪器售后服务和维修保障也很重要，有的产品包含不同年限的保修报价是不一样的，购买时不能只贪图便宜。
函数信号发生器的原理图及设计
函数信号发生器的原理图及设计
序言：
随着大规模集成电路的迅速发展，函数发生器的应用也逐渐广泛起来。
函数信号发生器（函数信号发生器的使用）是一种在科研和生产中经常用到的基本波形产生器，一般可以分为模拟与数字信号发生器两种。
目前，国内生产的多功能函数信号发生器大多是基于5G8038芯片的，其功能与国外的ICL8038芯片功能相同。
它的各种信号频率可以通过调节外接电阻和电容的参数值进行调节，为快速而准确地实现函数信号发生器提供了极大的方便。
那么，函数信号发生器的原理图的设计方案是什么呢?本文基于ICL8038芯片简单介绍了函数信号发生器的几个核心电路原理图。
下图所示为函数信号发生器核心电路原理图（函数信号发生器设计），
函数信号发生器核心电路原理图
函数信号发生器显示电路方案
ICL7107是一块应用非常广泛的集成电路。
它包含3 1/2位数字A/D转换器，可直接驱动LED数码管，内部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。
这里我们介绍一种它的典型应用电路--数字电压表的制作。
其电路如图。
LED显示电路
函数信号发生器稳压电源部分电路
由于本系统复杂，涉及到很多电路、集成芯片多，又各自所需电压不同，为了符合每一部分的电压需要。
我们必须把电压分别转换，我们通过7812、7912分别产生正负12V电压给AD620与AD811供电，用7805产生正5V电压。
根据题目要求我们设计的稳压电源电路图如图所示：
稳压电源电路图
函数信号发生器电流峰值保护电路
电流峰值保护电路，功率板上的输出电流通过电流互感器后，以电压形式表现电流大小的信号通过信号放大器后，就会立即关断输出，起到迅速保护作用。
如图所示。
电流峰值保护电路
函数信号发生器蜂鸣报警电路
本电路设计的是峰鸣报警电路.当来自检测到高于设定电压时,控制口PC1为高电平时,系统发出报警。
如图所示。
蜂鸣报警电路
函数信号发生器熔丝熔断指示电路
如下图所示，当熔丝FU熔断后，220V交流电通过用电器加至报警器上，氖泡两金属片间发生放电闪光于是在陶瓷压电片HA上产生连续报警声。
熔丝熔断指示电路
一台功能较强的函数波形发生器，还有扫频、VCG、TTL、TRIG、GATE及频率计等功能，其设计方式在此也顺便一提：
1.扫频：一般分成线性(Lin)及对数(Log)扫频;
2. VCG：即一般的FM，输入一音频信号，即可与信号源本身的信号产生频率调制;
上述两项设计方式，第1项要先产生锯齿波及对数波信号，并与第2项的输入信号经过多路器(Multiplexer)选择，然后再经过电压对电流转换电路，同步地去加到图二中的I1、I2上;。
