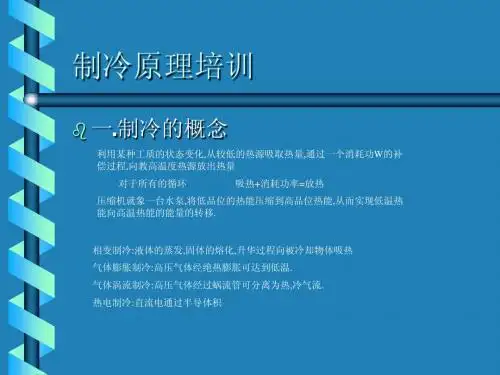

制冷原理知识点整理培训资料

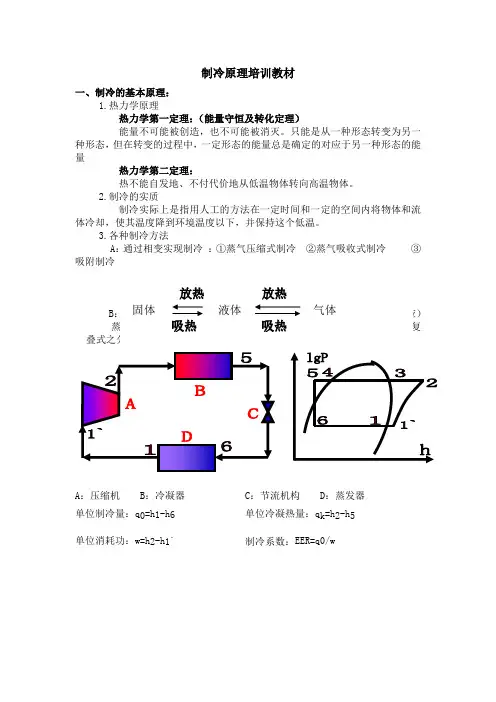

制冷原理培训教材一、制冷的基本原理：1.热力学原理热力学第一定理：（能量守恒及转化定理）能量不可能被创造，也不可能被消灭。

只能是从一种形态转变为另一种形态，但在转变的过程中，一定形态的能量总是确定的对应于另一种形态的能量热力学第二定理：热不能自发地、不付代价地从低温物体转向高温物体。

2.制冷的实质制冷实际上是指用人工的方法在一定时间和一定的空间内将物体和流体冷却，使其温度降到环境温度以下，并保持这个低温。

3.各种制冷方法A：通过相变实现制冷：①蒸气压缩式制冷②蒸气吸收式制冷③吸附制冷BA：压缩机 B：冷凝器 C：节流机构 D：蒸发器单位制冷量：q0=h1-h6 单位冷凝热量：q k=h2-h5单位消耗功：w=h2-h1` 制冷系数：EER=q0/w单级压缩蒸气制冷机是指将制冷剂经过一级压缩从蒸发压力压缩到冷凝压力的制冷机。

单级制冷机一般可用来制取-40℃以上的低温。

普通的空调器都是利用单级压缩蒸气制冷机的原理制造的。

二、制冷系统主要部件1、压缩机：它的作用是将蒸发器中的低温低压制冷剂蒸气吸入，并压缩到高温高压的过热蒸气，然后排到冷凝器。

过负荷工况下压缩机排气温度转子式不超过115℃，涡旋式不超过125℃否则会造成压缩机电机绕组绝缘老化以及冷冻油碳化，长期运行后电机绕组烧损。

压缩机在低负荷工况下（最小制冷）△T（=压缩机壳体底部温度-冷凝器中部温度）在稳定时应大于5℃，否则会造成压缩机润滑油稀释，润滑油完全失去机能，长期运行后，压缩机滑动部位磨损，最终不能运转。

压缩机的冷凝压力不得超过26.5Kg/cm⒉（=冷凝器中部温度65℃），压缩比不得超过8。

常用的压缩机有活塞式、转子式、涡旋式、螺杆式和离心式等等。

2、冷凝器：它的作用是将来自压缩机的高温高压制冷剂蒸气冷凝成过冷的液体，在冷凝过程中，制冷剂蒸气放出热量，故要用水或空气来冷却。

不同制冷剂有不同的冷凝压力。

普通家用空调器冷凝器里面的制冷剂（R22）压力：标准制冷工况下一般在18 — 19 bar左右，过负荷工况下一般在22—24bar 左右。

制冷培训资料制冷培训资料编制：XXX审核：XXX批准：XXXXXX2013年07月目录第一章制冷原理第二章制冷剂第三章螺杆式制冷压缩机组第四章制冷系统的辅助设备及操作管理第五章放空气操作第六章系统放油操作第七章热氨冲霜操作管理第八章冷库的工艺管理第一章制冷原理制冷方法常见的制冷方法有四种：液体汽化制冷、气体膨胀制冷、涡流管制冷、热电制冷。

其中，液体汽化制冷应用最为广泛，它是利用液体汽化时的吸热效应实现制冷的。

蒸汽压缩式、吸收式、蒸汽喷射式、吸附式制冷都属于液体汽化制冷。

液体汽化形成蒸汽。

当液体处在密闭内时，若此内除了液体及液体本身的蒸汽外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，此时的汽体称为饱和蒸汽，它所具有的压力称为饱和压力，温度称为饱和温度。

饱和压力随温度升高而升高。

如果将一部分饱和蒸汽从中抽走，液体中就必然要再汽化一部分蒸汽来维持平衡。

液体汽化时，需要吸收热量，此热量称为汽化潜热，汽化潜热来自被冷却对象，它使被冷却对象变冷，或者使它维持在低于环境温度的某一低温。

为使上述过程连续进行，必须不断地从中抽走蒸汽，再不断地将液体补充进去。

通过一定的方法把蒸汽抽走，并使它凝结成液体后再回到中，就能满足这一要求。

从中抽出的蒸汽，如果直接凝结成液体，所需冷却介质的温度比液体的蒸发温度还要低，而我们希望蒸汽的冷凝过程在常温下实现，因此需要将蒸汽的压力提高到常温下的饱和压力。

这样，制冷工质将在低温、低压下蒸发，产生制冷效应，并在常温、高压下冷凝，向环境或冷却介质放出热量。

因此，汽化制冷循环由工质汽化、蒸汽升压、高压蒸汽的液化和高压液体降压四个过程组成。

制冷的基本热力学原理各种制冷方法概括起来可分为两大类：输入功实现制冷和输入热量实现制冷。

蒸汽压缩式制冷、热电制冷属于输入功实现制冷，吸收式制冷、蒸汽喷射式制冷、吸附式制冷属于输入热量实现制冷。

制冷系数是衡量制冷循环经济性的指标。

制冷机消耗的功愈少，自低温热源吸取的热量愈多，则制冷系数愈大，循环愈经济。

2023《制冷培训资料-a10》•制冷原理介绍•制冷剂与载冷剂•制冷压缩机与冷凝器•制冷系统的控制元件目•制冷系统的管道与阀门•制冷系统的安全保护装置录01制冷原理介绍1制冷的基本概念23利用制冷技术使制冷介质在低温下保持其固态或液态，以达到制冷效果。

制冷用于制冷技术的介质，通常为氟利昂、氨、二氧化碳等。

制冷剂制冷过程中，制冷剂在蒸发器、压缩机、冷凝器、膨胀阀等部件之间循环流动的过程。

制冷循环制冷系统的组成将制冷剂压缩成高压气体，提供动力。

制冷压缩机冷凝器膨胀阀蒸发器将高温高压的制冷剂气体冷却成液体。

控制制冷剂的流量，使制冷剂在蒸发器中充分蒸发。

使制冷剂在低温下蒸发，吸收热量，达到制冷效果。

制冷技术的发展利用冰块、天然冰雪等作为冷却剂，主要用于食品保鲜和冷藏。

早期制冷技术利用压缩机制冷剂，实现制冷循环，具有较高的制冷效率。

压缩式制冷技术利用热能驱动制冷剂吸收剂，实现制冷循环，主要用于大型制冷设备和特殊场合。

吸收式制冷技术利用蒸汽压缩式制冷循环，具有较高的制冷效率和可靠性，是目前应用最广泛的制冷技术之一。

蒸汽压缩式制冷技术02制冷剂与载冷剂按性质分为单一制冷剂和混合制冷剂。

按照成分分为无机化合物、有机化合物、混合物及共沸物。

按氟氯烃含量分为氟利昂、低氟利昂和无氟利昂。

制冷剂的类型化学性质稳定，无毒，但会破坏臭氧层。

R12制冷剂对大气臭氧层有破坏作用，不宜长期使用。

R22制冷剂环保型制冷剂，具有较低的全球变暖潜能值（GWP）。

R134a制冷剂环保型制冷剂，具有较低的GWP。

R600a制冷剂常用制冷剂的特性载冷剂的种类与特性具有高热容量、无毒、不易燃、价格低廉等优点。

水盐水乙二醇水溶液氟化物具有较低的凝固点，但腐蚀性较强。

凝固点低，传热效果好，但腐蚀性较强。

凝固点低，化学性质稳定，但价格较高。

03制冷压缩机与冷凝器类型制冷压缩机主要有活塞式、螺杆式、离心式等类型。

工作原理活塞式制冷压缩机的工作原理是通过活塞在气缸内往复运动来压缩气体；螺杆式制冷压缩机的工作原理是利用螺杆的旋转运动来压缩气体；离心式制冷压缩机的工作原理是利用叶轮的旋转运动来压缩气体。

第一章制冷基础知识一、制冷原理1.基本概念a•制冷：从某一物体或区域内移走热量，其反向过程即为制热。

b•能效比：单位时间内移走的热量与所耗的功之比。

一般来说，常规制冷机的能效比约为 2.2-4.0,这就是说，耗费1W的输入功率，制冷机可以移走2.2-4.0W单位热量（即制冷量为2.2-4.0W），它并没有“制造”或“消灭”能量。

这也是机械压缩式制冷（制热）比其它方式如热电式、吸收式制冷能量利用率高的原因。

2•基本制冷循环及其在压焓图上的表示蒸气压缩式制冷的工作原理是使制冷剂在压缩机、冷凝器、膨胀阀和蒸发器等热力设备中进行压缩、放热、节流和吸热四个主要热力过程以完成制冷循环，如下图所示。

冷凝器：放压缩机：压在制冷工程计算中，常用压焓图来表示各个过程的状态变化，并可从其上直接查出制冷剂的各种状态参数，大大简化计算。

纵坐标是绝对压力P的对数值，横坐标是焓值，所谓焓值即是制冷剂的内能与推动功之和，是系统中的总能量。

焓的变化意味着制冷剂从外界吸收或向外界放出热量。

图中焓差△h=h2-h1，即为制冷量。

二、制冷系统中主要部件简介1压缩机：将制冷剂由低温低压的气体压缩成为高温高压的气体，是制冷系统的心脏。

压缩机的形式如下所示：按开启方式分类•全封闭式压缩机（天加风冷式冷热水机组、风冷管道式分体空调机组采用）•半封闭式压缩机•开启式压缩机•离心式压缩机2.冷凝器：将高温高压的制冷剂气体冷凝成为液体，冷凝器的热交换形式如下： （1）风冷式冷凝器：其结构为翅片管利用风机冷却（2）水冷式冷凝器结构有板式、套管式、壳管式三种形式•板式冷凝器 •套管式冷凝器•壳管式冷凝器制冷剂进 制冷剂出3•膨胀阀：使高温高压的制冷剂液体降压膨胀成为低温低压的液体。

膨胀阀有内平衡和外平 衡两种，内平衡式适于较小阻力的蒸发器，外平衡型可抵消蒸发器中的过大压力降。

小型机 组也可采用毛细管节流。

4•蒸发器：使低温低压的液体制冷剂吸热蒸发成为气体，蒸发器的热交换形式如下： •翅片盘管式蒸发器 •板式蒸发器知识按压缩形式分类 •往复式（活塞式）压缩机 •滚动转子式压缩机 •涡旋式压缩机 •螺杆式压缩机制冷剂进气 ----- 制冷剂出液-(C冷却水出进水制冷剂出* 冷却水冷却水出冷却水赠送以下资料英语万能作文（模板型）Along with the adva nee of the society more and more problems arebrought to our atte nti on, one of which is that....随着社会的不断发展，出现了越来越多的问题，其中之一便是As to whether it is a blessing or a curse, however, people take differe nt attitudes.然而，对于此类问题，人们持不同的看法。

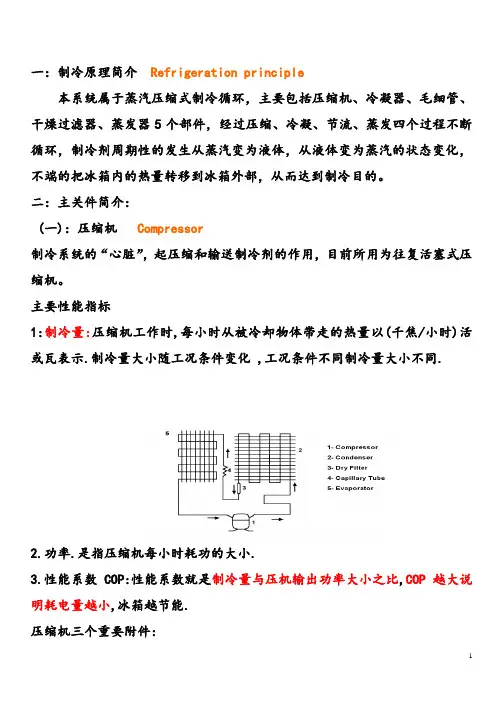

一：制冷原理简介Refrigeration principle本系统属于蒸汽压缩式制冷循环，主要包括压缩机、冷凝器、毛细管、干燥过滤器、蒸发器5个部件，经过压缩、冷凝、节流、蒸发四个过程不断循环，制冷剂周期性的发生从蒸汽变为液体，从液体变为蒸汽的状态变化，不端的把冰箱内的热量转移到冰箱外部，从而达到制冷目的。

二：主关件简介：(一)：压缩机Compressor制冷系统的“心脏”，起压缩和输送制冷剂的作用，目前所用为往复活塞式压缩机。

主要性能指标1:制冷量:压缩机工作时,每小时从被冷却物体带走的热量以(千焦/小时)活或瓦表示.制冷量大小随工况条件变化 ,工况条件不同制冷量大小不同.2.功率.是指压缩机每小时耗功的大小.3.性能系数COP:性能系数就是制冷量与压机输出功率大小之比,COP越大说明耗电量越小,冰箱越节能.压缩机三个重要附件:1.启动控制器Start control电冰箱刚开始启动时,PTC元件温度较低,电阻小,启动绕组接通,由于启动电流大,PTC温度随之升高,当达到临界温度电阻猛增到数万欧姆,可视为断路.于是与之串联的起动绕组断电,运转绕组正常工作.PTC是一种无触电开关,但停机后由于PTC温度仍很高,所以无法马上启动.2.过载保护器Overload protector过载保护器是用来防止压缩机过载和过热而烧毁电动机而设置的,海尔压机一般采用碟形保护器.3.启动电容器Starting capacitor(二). 冷凝器Condenser冷凝器将从蒸发器中吸收的热量连同压机耗工所转化的热量在冷凝器中释放到空气中,使压缩机排出的过热蒸汽冷却为过冷液体.1.内藏式冷凝器是由铜管制成的盘管贴附在U壳内侧而成.(三).干燥过滤器Filter drier干燥过滤器是利用“分子筛”的吸附作用来去除制冷系统中的水分,酸质机杂质,以防止制冷系统冰堵或脏堵,一般采用钎焊焊接在冷凝器出口和毛细管之间.(四).毛细管Capillary tube毛细管是制冷系统的节流装置,一般内径0.6-2.0MM,长度1.5-4.0M.毛细管因为细而长,所以对制冷剂有一定阻力，一方面可使制冷剂降压，一方面又可在一定范围内限制流量，有一定的自补偿能力，在冰箱停止运转后，可起均压作用，使高低压压力趋向平衡，便于下次启动。

制冷知识培训
制冷知识培训主要涵盖以下内容：
1. 制冷原理：制冷的基本原理是基于热力学定律，通过吸收、压缩、冷凝和膨胀等过程循环制冷。

2. 制冷剂：制冷剂是制冷循环中的工作介质，它能够在蒸发器和冷凝器中循环，吸收和释放热量。

3. 制冷系统：制冷系统包括压缩机、冷凝器、蒸发器、节流阀等主要部件，以及一些辅助设备如干燥过滤器、回热器等。

4. 制冷效率：提高制冷效率的方法包括优化系统设计、选择高效能设备、保持系统清洁等。

5. 制冷应用：制冷知识在食品工业、冷藏运输、空调和制冷等领域有广泛应用。

6. 制冷安全：制冷操作涉及到危险物质，因此需要了解安全操作规程，包括制冷剂的安全特性、设备的安全操作和维护等。

以上内容仅供参考，具体的培训内容可能因实际需求而有所不同。
