《制冷原理与设备》详细知识点

制冷原理及设备吴业正在制冷技术的发展历程中，制冷原理及其相关设备起着至关重要的作用。

制冷技术广泛应用于各个领域，例如家用空调、冷库、冷链物流等。

本文将介绍制冷原理及其常见设备，帮助读者更好地理解和应用这一技术。

一、制冷原理1. 蒸发冷却原理：制冷循环中最基本的原理之一。

液体在吸热蒸发时会带走周围的热量，使环境温度下降。

蒸发冷却原理被广泛应用于冰箱、空调等设备中。

2. 压缩冷却原理：制冷设备常见的工作原理之一。

通过压缩气体使其温度升高，然后将热量排出，使环境温度降低。

这种原理常见于空调、冷冻设备等。

3. 热泵原理：这是一种将热能从低温热源转移到高温热源的原理。

通过热泵设备，可以将低温环境中的热量转移到高温环境中，实现环境温度调节。

二、制冷设备1. 压缩机：是制冷设备中的核心部件，主要用于压缩制冷剂，使其温度和压力升高。

常见的压缩机有往复式压缩机和螺杆式压缩机。

2. 冷凝器：用于将高温高压的制冷剂放出的热量散发出去，使制冷剂转变为高温高压液体。

3. 蒸发器：用于吸收热量使制冷剂蒸发，实现冷却效果。

蒸发器有多种类型，例如板式蒸发器、管壳式蒸发器等。

4. 膨胀阀：调节制冷剂在蒸发器和冷凝器之间的流量，控制制冷剂的蒸发过程，实现温度调节。

5. 冷媒：制冷设备中的介质，用于传递热能。

常见的制冷剂包括氟利昂、氨、丁烷等。

6. 风扇和冷却塔：用于排出热量，使环境温度下降，保持设备正常运行。

三、应用领域1. 家用空调：家庭生活中最常见的制冷设备之一。

通过制冷循环过程，调节室内温度，提供舒适的居住环境。

2. 商用冷库：用于冷藏和冷冻各种物资，例如食品、药品等。

通过控制温度和湿度，延长物品的保鲜期。

3. 冷链物流：保持货物在冷藏状态下运输，确保货物质量和安全。

冷链物流广泛用于食品、医药等行业。

4. 工业冷却：在工业生产过程中，对设备和物料的温度进行控制，以确保生产过程的稳定性和质量。

5. 航空航天：在航空航天领域，制冷技术用于航空器和航天器的温度控制和环境调节。

制冷知识基础制冷是指将物体的温度降低到低于周围环境温度的过程。

制冷技术广泛应用于家庭、商业和工业领域，为人们提供舒适的环境和保鲜的食品。

本文将从制冷原理、制冷剂、制冷循环和制冷设备等方面介绍制冷知识的基础内容。

一、制冷原理制冷原理基于热力学的第一和第二定律。

第一定律表明能量守恒，热量会从高温物体传递到低温物体，使得高温物体温度降低，低温物体温度升高。

而第二定律则说明热量自然向低温传递的趋势，即热量不会自发地从低温物体传递到高温物体。

利用这些原理，制冷系统可以将热量从室内或食品中移除，使其温度降低。

二、制冷剂制冷剂是制冷系统中用于传递热量的介质。

常见的制冷剂有氨、氟利昂、丙烷等。

制冷剂具有低沸点和高蒸发潜热的特性，可以在低温下蒸发吸收热量，然后在高温下冷凝释放热量。

制冷剂在制冷循环中循环流动，起到传递热量的作用。

三、制冷循环制冷循环是制冷系统中的核心部分，通过循环流动的制冷剂实现热量的传递。

常见的制冷循环有蒸发冷凝循环和吸收制冷循环。

蒸发冷凝循环由压缩机、冷凝器、膨胀阀和蒸发器组成，通过制冷剂的蒸发和冷凝来实现热量的传递。

吸收制冷循环则利用制冷剂和吸收剂的吸收和析出来实现热量的传递。

四、制冷设备制冷设备是实现制冷过程的关键装置。

常见的制冷设备包括冰箱、空调和冷库等。

冰箱利用制冷循环原理，将室内的热量传递到冷凝器外，使冷藏室内温度降低。

空调则通过循环流动的制冷剂将室内的热量带走，实现室内温度的调节。

冷库则利用制冷设备将空间内的温度降低到低于周围环境温度，用于食品的储存和保鲜。

五、制冷效率制冷效率是衡量制冷设备性能的重要指标。

制冷效率通常用COP （Coefficient of Performance）来表示，即单位制冷量所需的功率。

COP越高，表示制冷设备的能效越高。

提高制冷效率可以通过优化制冷循环、选择高效制冷剂和改进设备设计等方式来实现。

六、制冷系统的应用制冷技术在日常生活中得到广泛应用。

家用制冷设备如冰箱、空调等为人们提供了舒适的居住环境和新鲜的食品。

制冷原理知识点总结制冷原理及设备期末复习有不全的大家相互补充题型：填空20分；选择10分；判断10分；简答45分（5道）；计算1道，带计算器。

绪论实现人工制冷的方法（4大类，简单了解原理）1.利用物质的相变来吸热制冷；融化（固体一液体），气化（液体一气体），升华（固体一气体）气化制冷（蒸气制冷）：包括蒸气压缩式制冷、吸收式制冷、蒸汽喷射式制冷、吸附式制冷。

2.利用气体膨胀产生低温气体等嫡膨胀时温度总是降低的，产生冷效应。

3.气体涡流制冷高压气体经涡流管膨胀后，可分为冷热两股气流；4.热电制冷（半导体制冷）利用半导体的温差电效应实现的制冷。

根据制冷温度的不同，制冷技术可大体上划分三大类：普通冷冻：120K【我们只考普冷】深度冷冻：120K20K低温和超低温：V20K。

t=（t,C;T,Kelvin常用制冷的方法有：液体气化制冷气体膨胀制冷涡流管制冷热电制冷开）T=273+t液体蒸发制冷循环必须具备以下四个基本过程：制冷剂液体在低压下汽化产生低压蒸气，将低压蒸气抽出并提高压力变成高压气，将高压气冷凝成高压液体，高压液体再降低压力回到初始的低压状态。

按照实现循环所采用的方式之不同，液体蒸发制冷有蒸气压缩式制冷蒸气吸收式制冷蒸气喷射式制冷吸附式制冷等蒸气压缩式制冷系统组成:1-压缩机2-冷凝器3-膨胀阀4-蒸发器组成的密闭系统。

工作原理：制冷剂在蒸发器中吸收被冷却对象的热量而蒸发，产生的低压蒸气被压缩机吸入，经压缩机压缩后制冷剂压力升高，压缩机排出的高压蒸气在冷凝器中被常温冷却介质冷却，凝结成高压液体。

高压液体经膨胀阀节流，变成低压、低温湿蒸气，进入蒸发器，低压液体在蒸发器中再次汽化蒸发。

如此周而复始。

蒸气吸收式制冷系统组成：发生器、吸收器、冷凝器、蒸发器、溶液热交换器、溶液泵、冷剂泵等工质对：制冷剂与吸收剂常用：氨一水溶液溴化锂一水溶液工作原理：I.澳化锂溶液在发生器中被热源加热沸腾，产生出制冷剂蒸汽在冷凝器被冷凝成冷剂水。

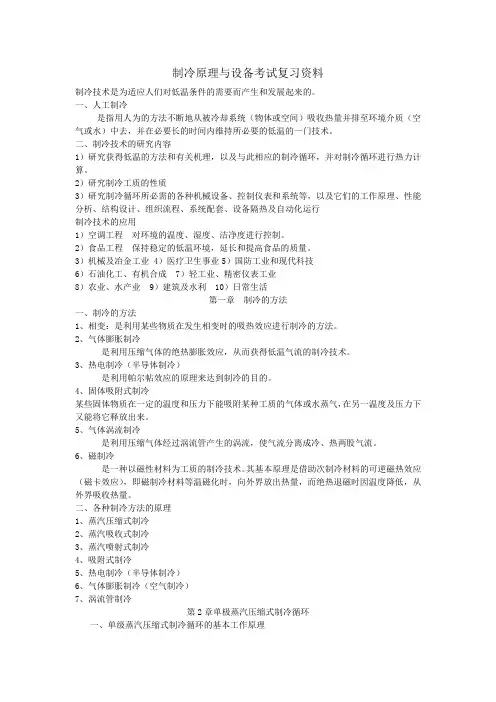

制冷原理与设备考试复习资料制冷技术是为适应人们对低温条件的需要而产生和发展起来的。

一、人工制冷是指用人为的方法不断地从被冷却系统（物体或空间）吸收热量并排至环境介质（空气或水）中去，并在必要长的时间内维持所必要的低温的一门技术。

二、制冷技术的研究内容1）研究获得低温的方法和有关机理，以及与此相应的制冷循环，并对制冷循环进行热力计算。

2）研究制冷工质的性质3）研究制冷循环所必需的各种机械设备、控制仪表和系统等，以及它们的工作原理、性能分析、结构设计、组织流程、系统配套、设备隔热及自动化运行制冷技术的应用1）空调工程对环境的温度、湿度、洁净度进行控制。

2）食品工程保持稳定的低温环境，延长和提高食品的质量。

3）机械及冶金工业 4）医疗卫生事业5）国防工业和现代科技6）石油化工、有机合成 7）轻工业、精密仪表工业8）农业、水产业 9）建筑及水利 10）日常生活第一章制冷的方法一、制冷的方法1、相变：是利用某些物质在发生相变时的吸热效应进行制冷的方法。

2、气体膨胀制冷是利用压缩气体的绝热膨胀效应，从而获得低温气流的制冷技术。

3、热电制冷（半导体制冷）是利用帕尔帖效应的原理来达到制冷的目的。

4、固体吸附式制冷某些固体物质在一定的温度和压力下能吸附某种工质的气体或水蒸气，在另一温度及压力下又能将它释放出来。

5、气体涡流制冷是利用压缩气体经过涡流管产生的涡流，使气流分离成冷、热两股气流。

6、磁制冷是一种以磁性材料为工质的制冷技术。

其基本原理是借助次制冷材料的可逆磁热效应（磁卡效应），即磁制冷材料等温磁化时，向外界放出热量，而绝热退磁时因温度降低，从外界吸收热量。

二、各种制冷方法的原理1、蒸汽压缩式制冷2、蒸汽吸收式制冷3、蒸汽喷射式制冷4、吸附式制冷5、热电制冷（半导体制冷）6、气体膨胀制冷（空气制冷）7、涡流管制冷第2章单极蒸汽压缩式制冷循环一、单级蒸汽压缩式制冷循环的基本工作原理1、制冷循环系统的基本组成基本组成：制冷压缩机、冷凝器、节流装置、蒸发器基本原理图2 、制冷循环过程压缩过程（升压）、冷凝过程（放热）、节流过程（降压）、蒸发过程（吸热）3、制冷系统各部件的主要作用1）制冷压缩机作用：将来自蒸发器的制冷剂蒸汽由蒸发压力提高至冷凝压力。

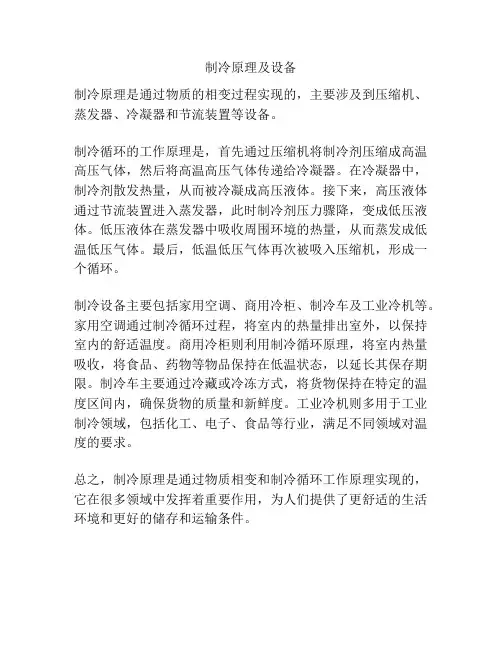

制冷原理及设备
制冷原理是通过物质的相变过程实现的，主要涉及到压缩机、蒸发器、冷凝器和节流装置等设备。

制冷循环的工作原理是，首先通过压缩机将制冷剂压缩成高温高压气体，然后将高温高压气体传递给冷凝器。

在冷凝器中，制冷剂散发热量，从而被冷凝成高压液体。

接下来，高压液体通过节流装置进入蒸发器，此时制冷剂压力骤降，变成低压液体。

低压液体在蒸发器中吸收周围环境的热量，从而蒸发成低温低压气体。

最后，低温低压气体再次被吸入压缩机，形成一个循环。

制冷设备主要包括家用空调、商用冷柜、制冷车及工业冷机等。

家用空调通过制冷循环过程，将室内的热量排出室外，以保持室内的舒适温度。

商用冷柜则利用制冷循环原理，将室内热量吸收，将食品、药物等物品保持在低温状态，以延长其保存期限。

制冷车主要通过冷藏或冷冻方式，将货物保持在特定的温度区间内，确保货物的质量和新鲜度。

工业冷机则多用于工业制冷领域，包括化工、电子、食品等行业，满足不同领域对温度的要求。

总之，制冷原理是通过物质相变和制冷循环工作原理实现的，它在很多领域中发挥着重要作用，为人们提供了更舒适的生活环境和更好的储存和运输条件。

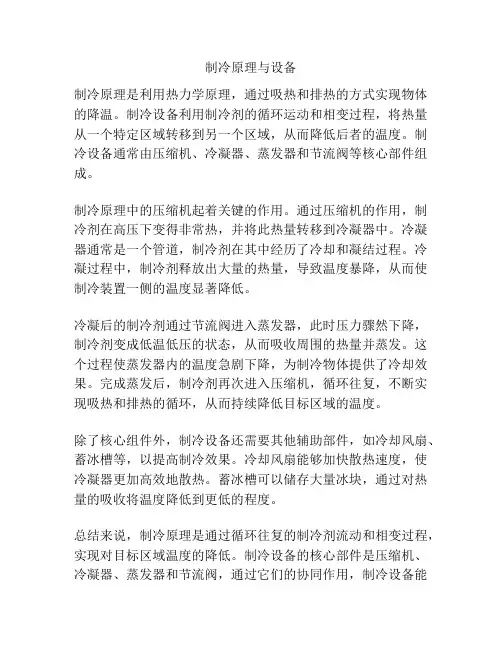

制冷原理与设备
制冷原理是利用热力学原理，通过吸热和排热的方式实现物体的降温。

制冷设备利用制冷剂的循环运动和相变过程，将热量从一个特定区域转移到另一个区域，从而降低后者的温度。

制冷设备通常由压缩机、冷凝器、蒸发器和节流阀等核心部件组成。

制冷原理中的压缩机起着关键的作用。

通过压缩机的作用，制冷剂在高压下变得非常热，并将此热量转移到冷凝器中。

冷凝器通常是一个管道，制冷剂在其中经历了冷却和凝结过程。

冷凝过程中，制冷剂释放出大量的热量，导致温度暴降，从而使制冷装置一侧的温度显著降低。

冷凝后的制冷剂通过节流阀进入蒸发器，此时压力骤然下降，制冷剂变成低温低压的状态，从而吸收周围的热量并蒸发。

这个过程使蒸发器内的温度急剧下降，为制冷物体提供了冷却效果。

完成蒸发后，制冷剂再次进入压缩机，循环往复，不断实现吸热和排热的循环，从而持续降低目标区域的温度。

除了核心组件外，制冷设备还需要其他辅助部件，如冷却风扇、蓄冰槽等，以提高制冷效果。

冷却风扇能够加快散热速度，使冷凝器更加高效地散热。

蓄冰槽可以储存大量冰块，通过对热量的吸收将温度降低到更低的程度。

总结来说，制冷原理是通过循环往复的制冷剂流动和相变过程，实现对目标区域温度的降低。

制冷设备的核心部件是压缩机、冷凝器、蒸发器和节流阀，通过它们的协同作用，制冷设备能
够实现快速的降温效果。

辅助部件如冷却风扇和蓄冰槽可以增强制冷效果。

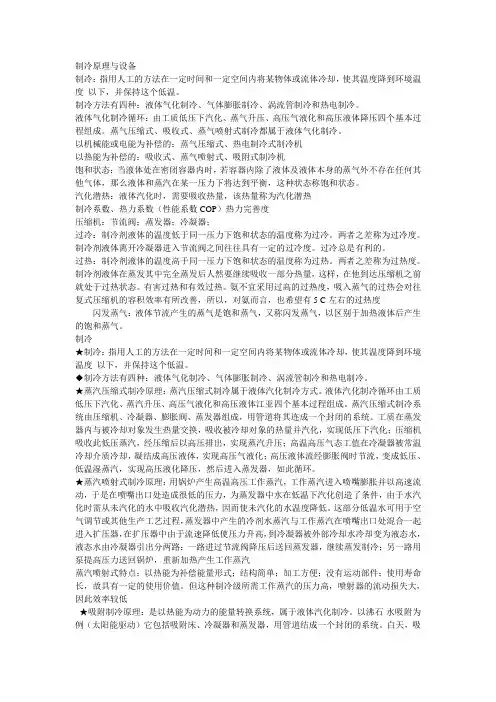

制冷原理与设备制冷：指用人工的方法在一定时间和一定空间内将某物体或流体冷却，使其温度降到环境温度以下，并保持这个低温。

制冷方法有四种：液体气化制冷、气体膨胀制冷、涡流管制冷和热电制冷。

液体气化制冷循环：由工质低压下汽化、蒸气升压、高压气液化和高压液体降压四个基本过程组成。

蒸气压缩式、吸收式、蒸气喷射式制冷都属于液体气化制冷。

以机械能或电能为补偿的：蒸气压缩式、热电制冷式制冷机以热能为补偿的：吸收式、蒸气喷射式、吸附式制冷机饱和状态：当液体处在密闭容器内时，若容器内除了液体及液体本身的蒸气外不存在任何其他气体，那么液体和蒸汽在某一压力下将达到平衡，这种状态称饱和状态。

汽化潜热：液体汽化时，需要吸收热量，该热量称为汽化潜热制冷系数、热力系数（性能系数COP）热力完善度压缩机：节流阀；蒸发器；冷凝器；过冷：制冷剂液体的温度低于同一压力下饱和状态的温度称为过冷。

两者之差称为过冷度。

制冷剂液体离开冷凝器进入节流阀之间往往具有一定的过冷度。

过冷总是有利的。

过热：制冷剂液体的温度高于同一压力下饱和状态的温度称为过热。

两者之差称为过热度。

制冷剂液体在蒸发其中完全蒸发后人然要继续吸收一部分热量，这样，在他到达压缩机之前就处于过热状态。

有害过热和有效过热。

氨不宜采用过高的过热度，吸入蒸气的过热会对往复式压缩机的容积效率有所改善，所以，对氨而言，也希望有5 C左右的过热度闪发蒸气：液体节流产生的蒸气是饱和蒸气，又称闪发蒸气，以区别于加热液体后产生的饱和蒸气。

制冷★制冷：指用人工的方法在一定时间和一定空间内将某物体或流体冷却，使其温度降到环境温度以下，并保持这个低温。

◆制冷方法有四种：液体气化制冷、气体膨胀制冷、涡流管制冷和热电制冷。

★蒸汽压缩式制冷原理：蒸汽压缩式制冷属于液体汽化制冷方式。

液体汽化制冷循环由工质低压下汽化、蒸汽升压、高压气液化和高压液体江亚四个基本过程组成。

蒸汽压缩式制冷系统由压缩机、冷凝器、膨胀阀、蒸发器组成，用管道将其连成一个封闭的系统。

·制冷原理思虑题1、什么是制冷？从物体或流体中拿出热量，并将热量排放到环境介质中去，以产生低于环境温度的过程。

自然冷却：自觉的传热降温制冷机 /制冷系统：机械制冷中所需机器和设施的总和制冷剂：制冷机中使用的工作介质制冷循环：制冷剂一系列状态变化过程的综合2、常用的四种制冷方法是什么？①液体气化制冷（蒸气压缩式、蒸气汲取式、蒸气发射式、吸附制冷）②液体绝热节流③气体膨胀制冷④涡流管束冷、热电制冷、磁制冷长处弊端蒸气压缩式性能系数高，制冷量大，成本制冷剂会对环境产生影响，压缩低，合用范围广，构造简单机存在噪声，振动等蒸气汲取式有益于废热的回收利用，电能对铜及铜合金有腐化作用，钢材耗资少，维修简单，振动噪声及冷却水耗费量大，性能系数小，对大气臭氧层无破环作用低，体积较大，设施昂贵，合用于大型设施蒸气发射式以热能为赔偿能量形式，构造工作蒸汽压力高，发射器流动损简单，加工方便，没有运动部失大，效率较低件，使用寿命长热电无需工质，无运动零件，灵巧效率低，一定使用直流电源，使性强，使用方即靠谱用的半导体器件价钱高3、液体汽化为何能制冷？①当液体处在密闭容器内，液体汽化形成蒸气。

若容器内除了液体及液体自己的蒸气外不存在任何其余气体，也提出在某一压力下将达到均衡，处于饱和状态。

②将一部分饱和蒸气冷静器中抽出时，必定要再汽化一部分来保持均衡。

③液体汽化时，需要汲取热量，这一部分热量称为汽化热。

汽化热来自被冷却对象，因此被冷却对象变冷或许使它保持在环境温度以下的某个低温。

4、液体汽化制冷的四个基本过程是什么？①制冷剂低压下汽化②蒸气升压③高压气液化④高压液体降压5、什么是热泵及其性能系数？制冷机：使用目的是从低温热源汲取热量热泵：使用目的是向高温热汇开释能量6、性能系数：COP Q H /W (W Q0 ) / W7、劳伦兹循环在热源温度变化的状况下，由两个与热源做无温差传热的多变过程及两个等熵过程构成的逆向可逆循环，称为洛伦兹循环，这是变温条件下制冷系数最大的循环。

制冷原理与制冷设备制冷是一种将热能从一个空间移动到另一个空间的过程，使得被冷却的空间温度下降，其基本原理是通过热量的传递和排除，将空间中的热能转移出去。

在现代社会中，制冷设备广泛应用于家庭、商业、工业等各个领域，为人们提供了舒适的生活和工作环境。

本文将介绍制冷的基本原理以及常见的制冷设备。

一、制冷原理1. 蒸发冷却原理蒸发冷却是一种常见的制冷原理，它利用液体在蒸发过程中吸热的特性来降低空间的温度。

当液体处于低压环境下，其分子将从液态转化为气态，吸收周围的热量。

这个过程中，液体的温度将下降，从而使得周围的空气或物体的温度也随之下降。

通过控制蒸发的速率和循环系统的设计，可以实现对空间温度的制冷效果。

2. 压缩机制冷原理压缩机制冷是一种常用的制冷原理，它主要通过物质的压缩和膨胀来实现制冷效果。

在这个过程中，制冷剂经过压缩机被压缩成高压气体，然后通过冷凝器释放热量，使制冷剂转化为液体。

接着，制冷剂通过膨胀阀进入蒸发器，在蒸发的过程中吸收热量，从而降低空间的温度。

二、常见的制冷设备空调是一种广泛应用于家庭和商业场所的制冷设备。

它通过利用压缩机制冷原理将热量转移到室外，使得室内的空气温度下降。

空调设备由室内机和室外机组成，室内机通过冷凝器释放热量，室外机通过蒸发器吸收热量，实现制冷效果。

现代空调设备还具备除湿和净化空气的功能，提供了更加舒适的室内环境。

2. 冰箱冰箱是一种常见的家用制冷设备，它主要通过蒸发冷却原理来实现制冷效果。

冰箱内部有一个蒸发器，冷冻剂在其中蒸发吸热，使得冰箱内部的温度下降。

通过调节压缩机的工作状态和控制器的温度设定，可以实现冷藏和冷冻功能，保持食物的新鲜和品质。

3. 制冷车制冷车是一种用于运输食品、医药等易受温度影响的物品的专用车辆。

它通常配备有制冷设备和保温材料，可以在运输过程中保持物品的低温状态。

制冷车主要通过压缩机制冷原理来实现制冷效果，将车内的热量排出，实现对物品温度的控制。

4. 工业制冷设备工业制冷设备广泛应用于化工、制药、电子等领域。

主编李晓东电子制作齐向阳完整的蒸汽压缩式制冷系统中除压缩机、冷凝器、膨胀阀和蒸发器四个主件外为了保证系统正常、经济和安全的运行还需设置一定数量的其它辅助设备。

辅助设备的种类很多按照它们的作用基本上可以分为两大类1维持制冷循环正常工作的设备如两级压缩的中间冷却器等2改善运行指标及运行条件的设备如油分离器、集油器、氨液分离器、空气分离器以及各种贮液桶或器等。

在制冷系统中还配有用以调节、控制与保证安全运行所需的器件、仪表和连接管道的附件等。

概述10.1 制冷系统流程框图10.1.1 热泵型冷水机组热泵型冷水机组又称为冷暖型冷水机组多用于风冷式机组和小型空调机组冷暖型机组可在夏季向空调系统提供冷冻水源而在冬季可向空调系统提供空调热水水源或直接向室内提供冷风和热风。

制冷回路流程制热回路流程1风扇2翅片式换热器3套管式换热器4水泵5膨胀阀6视镜7干燥过滤器8贮液罐9气液分离器10压缩机11四通换向阀12单向阀1 13单向阀2 14单向阀3 15单向阀4 16低压接口17高压接口热泵型风冷式冷水机组原理图10.1.2 小型冷库水冷式小型氟利昂冷库制冷系统流程图1蒸发器2分液头3热力膨胀阀4低压表5压力控制器6压缩机7高压表8油分离器9热气冲霜管10截止阀11冷却塔12冷却水泵13冷却水量调节阀14冷凝器15干燥过滤器16回热器17电磁阀分液头使制冷剂均匀地分配到蒸发器的各路管组中。

压力控制器压缩机工作时的安全保护控制装置。

油分离器把润滑油分离出来并返回到曲轴箱去。

热气冲霜管定期加热蒸发器而除霜。

冷却塔利用空气使冷却水降温循环使用节约用水。

冷却水泵冷却水循环的输送设备干燥过滤器除去冷凝器中的水份和杂质防止膨胀阀冰堵或堵塞。

回热器过冷液体制冷剂提高低压蒸汽温度消除压缩机的液击。

电磁阀压缩机停机后自动切断输液管路起保护压缩机的作用。

10.1.2 小型冷库10.2 中间冷却器10.2.1中间冷却器的作用中间冷却器是用以冷却两个压缩级之间被压缩的气体或蒸气的设备。
