控制系统的典型环节的模拟实验报告.docx

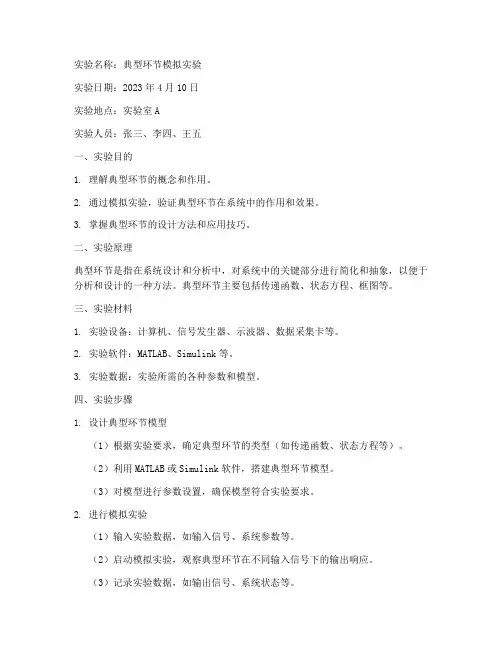

实验名称：典型环节模拟实验实验日期：2023年4月10日实验地点：实验室A实验人员：张三、李四、王五一、实验目的1. 理解典型环节的概念和作用。

2. 通过模拟实验，验证典型环节在系统中的作用和效果。

3. 掌握典型环节的设计方法和应用技巧。

二、实验原理典型环节是指在系统设计和分析中，对系统中的关键部分进行简化和抽象，以便于分析和设计的一种方法。

典型环节主要包括传递函数、状态方程、框图等。

三、实验材料1. 实验设备：计算机、信号发生器、示波器、数据采集卡等。

2. 实验软件：MATLAB、Simulink等。

3. 实验数据：实验所需的各种参数和模型。

四、实验步骤1. 设计典型环节模型（1）根据实验要求，确定典型环节的类型（如传递函数、状态方程等）。

（2）利用MATLAB或Simulink软件，搭建典型环节模型。

（3）对模型进行参数设置，确保模型符合实验要求。

2. 进行模拟实验（1）输入实验数据，如输入信号、系统参数等。

（2）启动模拟实验，观察典型环节在不同输入信号下的输出响应。

（3）记录实验数据，如输出信号、系统状态等。

3. 分析实验结果（1）分析典型环节在系统中的作用和效果。

（2）比较不同典型环节在相同输入信号下的输出响应。

（3）总结实验结果，提出改进建议。

五、实验结果与分析1. 实验结果（1）在输入信号为正弦波时，典型环节的输出信号为相应的正弦波。

（2）在输入信号为方波时，典型环节的输出信号为相应的方波。

（3）在输入信号为阶跃信号时，典型环节的输出信号为相应的阶跃信号。

2. 分析（1）典型环节在系统中起到了滤波、放大、延迟等作用。

（2）不同类型的典型环节对输入信号的处理效果不同，如传递函数适用于模拟信号处理，状态方程适用于数字信号处理。

（3）实验结果表明，典型环节的设计和选择对系统性能有重要影响。

六、实验结论1. 通过模拟实验，验证了典型环节在系统中的作用和效果。

2. 掌握了典型环节的设计方法和应用技巧。

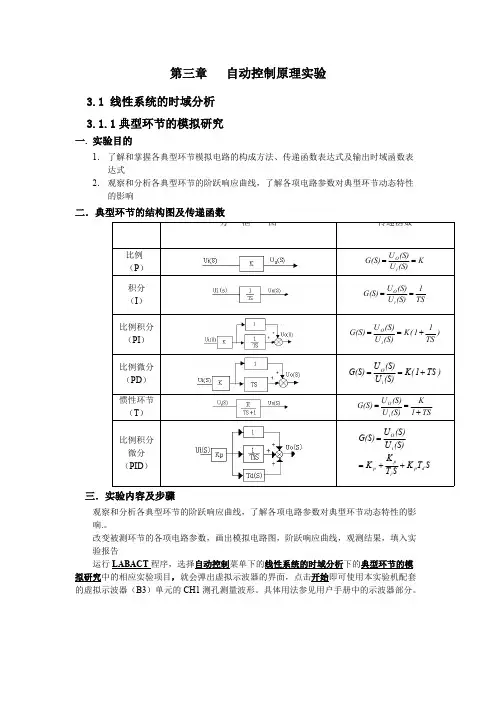

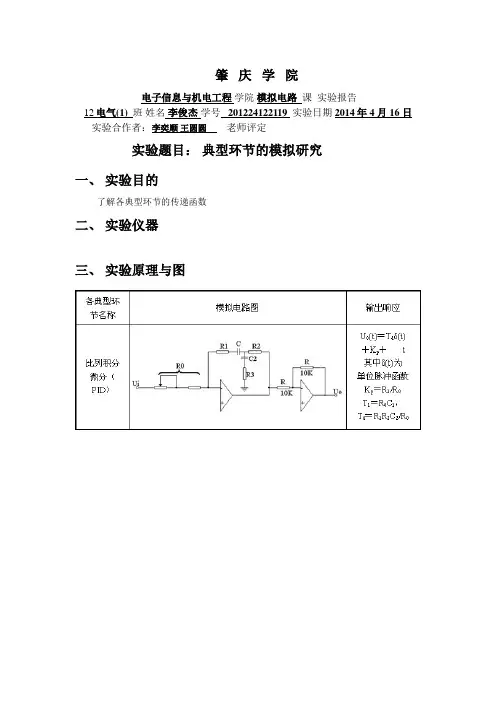

第三章 自动控制原理实验3.1 线性系统的时域分析3.1.1典型环节的模拟研究一. 实验目的1．了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式2．观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响二．典型环节的结构图及传递函数方 框图传递函数比例（P ）K (S)U (S)U (S)G i O ==积分（I ）TS1(S)U (S)U (S)G i O ==比例积分（PI ）)TS11(K (S)U (S)U (S)G i O +==比例微分（PD ）)TS 1(K (S)U (S)U (S)G i O +==惯性环节（T ）TS1K(S)U (S)U (S)G i O +==比例积分微分（PID ）ST K ST K K (S)U (S)U (S)G d p i p p i O ++==三．实验内容及步骤观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响.。

改变被测环节的各项电路参数，画出模拟电路图，阶跃响应曲线，观测结果，填入实验报告运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究中的相应实验项目，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。

具体用法参见用户手册中的示波器部分。

1)．观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。

图3-1-1 典型比例环节模拟电路传递函数： ；单位阶跃响应： 01(S)(S)(S)R R K KU U G i O ===K)t (U =实验步骤：注：‘S ST ’用短路套短接！（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。

① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（矩形波指示灯亮）。

控制系统仿真实验报告班级：测控1402班姓名：王玮学号：14050402072018年01月实验一经典的连续系统仿真建模方法一实验目的:1 了解和掌握利用仿真技术对控制系统进行分析的原理和步骤。

2 掌握机理分析建模方法。

3 深入理解阶常微分方程组数值积分解法的原理和程序结构，学习用Matlab编写数值积分法仿真程序。

4 掌握和理解四阶Runge-Kutta法，加深理解仿真步长与算法稳定性的关系。

二实验内容:1. 编写四阶 Runge_Kutta 公式的计算程序，对非线性模型（3）式进行仿真。

（1）将阀位u 增大10％和减小10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定？（3）利用 MATLAB 中的ode45()函数进行求解，比较与（1）中的仿真结果有何区别。

2. 编写四阶 Runge_Kutta 公式的计算程序，对线性状态方程（18）式进行仿真（1）将阀位增大10％和减小10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定？（4）阀位增大10％和减小10％，利用MATLAB 中的ode45()函数进行求解阶跃响应，比较与（1）中的仿真结果有何区别。

三程序代码:龙格库塔:%RK4文件clccloseH=[1.2,1.4]';u=0.55; h=1;TT=[];XX=[];for i=1:h:200k1=f(H,u);k2=f(H+h*k1/2,u);k3=f(H+h*k2/2,u);k4=f(H+h*k3,u);H=H+h*(k1+2*k2+2*k3+k4)/6;TT=[TT i];XX=[XX H];end;hold onplot(TT,XX(1,:),'--',TT,XX(2,:));xlabel('time')ylabel('H')gtext('H1')gtext('H2')hold on水箱模型:function dH=f(H,u)k=0.2;u=0.5;Qd=0.15;A=2;a1=0.20412;a2=0.21129;dH=zeros(2,1);dH(1)=1/A*(k*u+Qd-a1*sqrt(H(1)));dH(2)=1/A*(a1*sqrt(H(1))-a2*sqrt(H(2)));2编写四阶 Runge_Kutta 公式的计算程序，对线性状态方程（18）式进行仿真：1 阀值u对仿真结果的影响U=0.45;h=1; U=0.5;h=1;U=0.55;h=1;2 步长h对仿真结果的影响:U=0.5;h=5; U=0.5;h=20;U=0.5;h=39 U=0.5;h=50由以上结果知,仿真步长越大,仿真结果越不稳定。

控制系统的典型环节的模拟实验报告修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】课程名称：控制理论乙指导老师：成绩：实验名称：控制系统典型环节的模拟实验类型：同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．熟悉超低频扫描示波器的使用方法2．掌握用运放组成控制系统典型环节的电子电路3．测量典型环节的阶跃响应曲线4．铜鼓哦是暗夜男了解典型环节中参数的变化对输出动态性能的影响二、实验内容和原理以运算放大器为核心元件，由其不同的RC输入网络和反馈网络组成的各种典型环节，如下图所示。

右图中可以得到：由上式可求得有下列模拟电路组成的典型环节的传递函数及其单位阶跃响应1．积分环节连接电路图如下图所示和第一个实验相同，电源为峰峰值为30V 的阶跃函数电源，运放为LM358型号运放。

在这次实验中，R2并不出现在电路中，所以我们可以同时调节R1的值和C 的值来改变该传递函数的其他参量值。

具体表达式为：式中：RC T =由表达式可以画出在阶跃函数的激励下，电路所出现的阶跃响应图像实验要求积分环节的传递函数需要达到（1）s s G 1)(1=（2）ss G 5.01)(2= 2．比例微分环节连接电路图如下图所示在该电路中，实验器材和第一次实验与第二次实验不变，R2仍然固定为1M 不改变。

R1与C 并联之后与运算放大器的负端相连，R2接在运放的输出端和负输入端两端，起到了负反馈调节作用。

具体表达式为： 式中，12R R K =，C R T 1= 由表达式可以画出在阶跃函数的激励下，电路所出现的阶跃响应图像实验要求惯性环节的传递函数需要达到（1）s s G +=2)(1（2）s s G 21)(2+=3．惯性环节连接电路图如图所示在该图中，电源由控制理论电子模拟箱中的阶跃响应电源来代替，电源的峰峰值为30V ；在模拟电子箱中，运算放大器采用LM358型号的运算放大器。

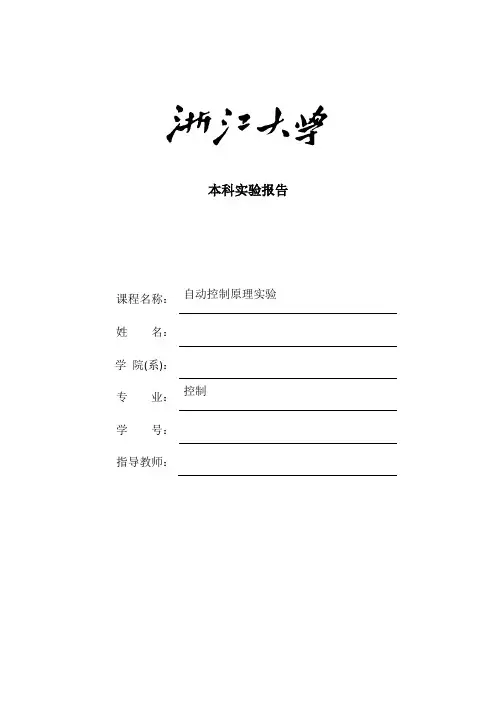

本科实验报告课程名称：自动控制原理实验姓名：学院(系)：专业：控制学号：指导教师：浙江大学实验报告实验项目名称：控制系统典型环节的模拟同组学生姓名：实验地点：月牙楼301实验日期：一、实验目的1) 熟悉超低频扫描示波器的使用方法2) 掌握用运放组成控制系统典型环节的电子电路3) 测量典型环节的阶跃响应曲线4) 通过实验了解典型环节中参数的变化对输出动态性能的影响二、实验仪器1) 控制理论电子模拟实验箱一台2) 超低频慢扫描示波器一台3) 万用表一只三、实验原理以运算放大器为核心原件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节1) 比例环节2) 惯性环节3) 积分环节4) 比例微分环节（PD）5) 比例积分环节四、按所设计的电路原理图接线，并在各电路的输入端输入阶跃信号，在电路的输出端观察并记录其单位阶跃响应的输出波形。

（1）比例电路波形图G(s)=1G(s)=2(2) 惯性环节，G1(s) =1/(s+1)G (s) =1/（0.5s+1）3) 积分环节 G (s) =1/sG (s) =1/(0.5s)(4)比例微分G (s) =2+sG (s) =1+2s5) 比例积分环节（PI）G (s) =1+1/sG (s) =2（1+1/2s）1、比例环节：输出量不失真，无惯性地跟着输入量变化，而且两者成比例关系；2、惯性环节：由于惯性环节中含有一个储能原件，当输入量突然变化时，输出量不能跟着变化，而是按指数规律变化；3、积分环节：只要有一个恒定的输入量作用于积分环节，其输出量就与时间成正比地无限增加。

(输出量取决于输入量对时间的积累,输入量作用一段时间后,即使输入量变化,输出量仍会保持在已达到的数值)；4、微分环节：理想微分环节的输出与输入量的变化速度成正比，在阶跃输入作用下的输出响应为一理想脉冲（实际上无法实现）。

五、实验思考题1、用运算放大器模拟典型环节时，其传递函数是在哪两个假设条件下近似导出来的？答：①假定运放具有理想特性，即满足“虚短”“虚断”特性②运放的静态量为零，个输入量、输出量和反馈量都可以用瞬时值表示其动态变化。

控制系统的典型环节的模拟实验报告一、实验题目：控制系统的典型环节的模拟实验报告二、实验目的：1. 了解控制系统中的典型环节的特性；2. 学习如何模拟典型环节的动态响应；3. 分析和验证控制系统的稳态和动态特性。

三、实验设备和材料：计算机、MATLAB软件、控制系统模拟工具箱。

四、实验原理：控制系统在工程实践中常常包括传感器、执行器、控制器以及被控对象等多个环节。

典型环节主要包括惯性环节和一阶滞后环节。

1. 惯性环节：惯性环节指的是一种动态响应特性，常用一阶惯性环节来描述。

其传递函数表达式为：G(s) = K / (Ts + 1)，其中K为增益，T为时间常数。

2. 一阶滞后环节：一阶滞后环节指的是一种静态响应特性，常用一阶滞后环节来描述。

其传递函数表达式为：G(s) = Ke^(-To s) / (Ts + 1)，其中K为增益，To为滞后时间常数，T为时间常数。

五、实验步骤：1. 打开MATLAB软件，并导入控制系统模拟工具箱；2. 定义惯性环节的传递函数：G1 = tf([K],[T 1]);3. 定义一阶滞后环节的传递函数：G2 = tf([K*exp(-To)],[T 1]);4. 绘制惯性环节的阶跃响应曲线：step(G1);5. 绘制一阶滞后环节的阶跃响应曲线：step(G2);6. 根据实验结果，分析和比较两种环节的动态响应特性。

六、实验结果：1. 惯性环节的阶跃响应曲线呈现一定的超调和过渡时间，随着时间的增加逐渐趋于稳态；2. 一阶滞后环节的阶跃响应曲线较为平滑，没有显著的超调和过渡时间现象，但需要较长的调节时间才能达到稳态。

七、实验结论：控制系统中的典型环节具有不同的响应特性，惯性环节一般具有超调和过渡时间现象，而一阶滞后环节则响应相对平滑。

在实际应用中，可以根据具体的控制要求和实际环境选择适合的环节类型，以达到理想的控制效果。

八、实验心得：通过本次实验，我进一步了解了控制系统中的典型环节，学会了如何模拟和分析这些环节的特性。

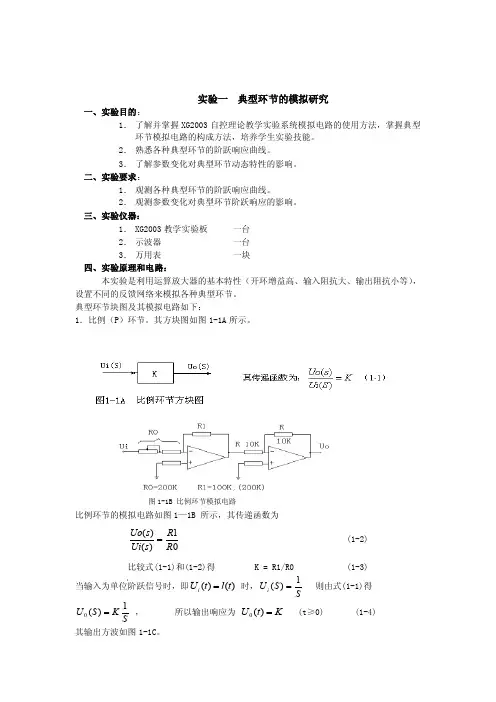

实验一 典型环节的模拟研究一、实验目的：1． 了解并掌握XG2003自控理论教学实验系统模拟电路的使用方法，掌握典型环节模拟电路的构成方法，培养学生实验技能。

2． 熟悉各种典型环节的阶跃响应曲线。

3． 了解参数变化对典型环节动态特性的影响。

二、实验要求：1． 观测各种典型环节的阶跃响应曲线。

2． 观测参数变化对典型环节阶跃响应的影响。

三、实验仪器：1． XG2003教学实验板 一台 2． 示波器一台 3． 万用表一块四、实验原理和电路：本实验是利用运算放大器的基本特性（开环增益高、输入阻抗大、输出阻抗小等），设置不同的反馈网络来模拟各种典型环节。

典型环节块图及其模拟电路如下：1．比例（P ）环节。

其方块图如图1-1A 所示。

图1-1B 比例环节模拟电路比例环节的模拟电路如图1—1B 所示，其传递函数为1)()(R R s Ui s Uo = (1-2)比较式(1-1)和(1-2)得 K = R1/R0 (1-3)当输入为单位阶跃信号时，即)()(t l t U i = 时，SS U i 1)(=则由式(1-1)得 SKS U 1)(0= ， 所以输出响应为 K t U =)(0 (t ≥0) (1-4) 其输出方波如图1-1C 。

2．积输分（I ）环节。

其方块图如图1—2A 所示。

图1-1C 比例环节输出波形图 图1-2A 积分环节方块图 其传递函数为TSs Ui s Uo 1)()(=(1-5) 积分环节的模拟电路如图1—2B 所示。

图1-2B 积分环节模拟电路 积分环节模拟电路的传递函数为RoCSs Ui s Uo 1)()(=(1-6) 比较式(1-5)和(1-6)得C R T 0= 当输入为单位阶跃信号，即)()(t l t U i =时，S S U i 1)(=，则由式(1-5)得到TS S U 1)(0=·S 1=21TS 所以输出响应为：t T t U 1)(0=其输出波形如图1-2C 所示。

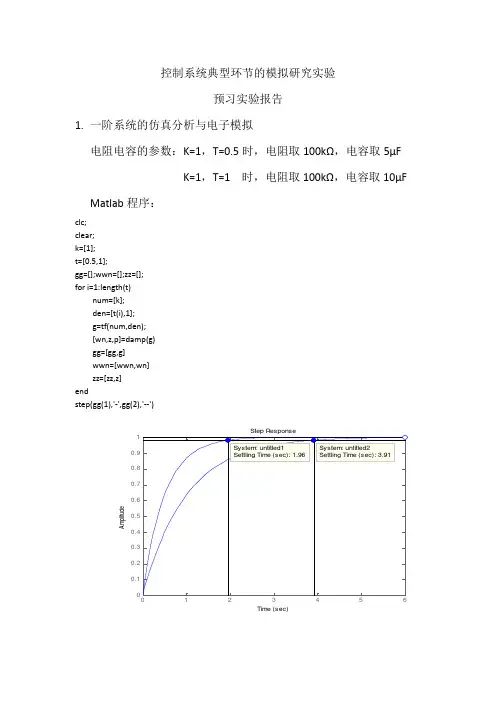

控制系统典型环节的模拟研究实验预习实验报告1. 一阶系统的仿真分析与电子模拟电阻电容的参数：K=1，T=0.5时，电阻取100k Ω，电容取5µFK=1，T=1 时，电阻取100k Ω，电容取10µFMatlab 程序：clc; clear; k=[1]; t=[0.5,1];gg=[];wwn=[];zz=[]; fori=1:length(t) num=[k]; den=[t(i),1];g=tf(num,den); [wn,z,p]=damp(g) gg=[gg,g]wwn=[wwn,wn] zz=[zz,z] endstep(gg(1),'-',gg(2),'--')Tim e (sec)A m p l i t u d e01234560.10.20.30.40.50.60.70.80.912. 二阶系统的仿真分析与电子模拟 Matlab 程序：clc; clear; k=[100,2];gg=[];wwn=[];zz=[]; fori=1:length(k) num=[k(i)]; den=[0.1,1,0];g0=tf(num,den); g=feedback(g0,1); [wn,z,p]=damp(g) gg=[gg,g]wwn=[wwn,wn] zz=[zz,z] endstep(gg(1),'-',gg(2),'--')Step ResponseTime (sec)A m p l i t u d e00.20.40.60.81 1.2 1.4 1.6 1.820.20.40.60.811.21.41.61.8各图错误分析：(a).缺少比例环节(b).反馈中未接入R=100kΩ的电阻，没有形成比较环节(c).反馈中的电阻阻值应为100kΩ(d).惯性环节直接放大100倍会产生放大失真(e). 比例环节直接放大100倍户产生放大失真(f).比例环节直接放大100倍户产生放大失真(g).输出在比例环节之前，输出结果缺少10倍的放大EWB模拟电路：。

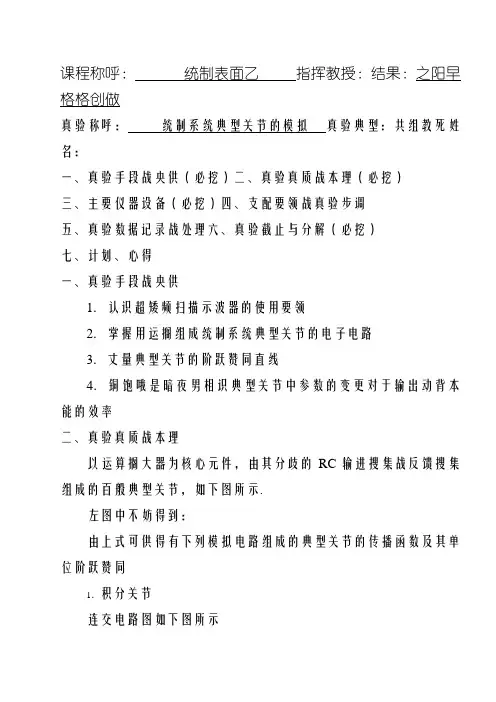

课程称呼：统制表面乙指挥教授：结果：之阳早格格创做真验称呼：统制系统典型关节的模拟真验典型：共组教死姓名：一、真验手段战央供（必挖）二、真验真质战本理（必挖）三、主要仪器设备（必挖）四、支配要领战真验步调五、真验数据记录战处理六、真验截止与分解（必挖）七、计划、心得一、真验手段战央供1．认识超矮频扫描示波器的使用要领2．掌握用运搁组成统制系统典型关节的电子电路3．丈量典型关节的阶跃赞同直线4．铜饱哦是暗夜男相识典型关节中参数的变更对于输出动背本能的效率二、真验真质战本理以运算搁大器为核心元件，由其分歧的RC输进搜集战反馈搜集组成的百般典型关节，如下图所示.左图中不妨得到：由上式可供得有下列模拟电路组成的典型关节的传播函数及其单位阶跃赞同1．积分关节连交电路图如下图所示战第一个真验相共，电源为峰峰值为30V 的阶跃函数电源，运搁为LM358型号运搁.正在那次真验中，R2本去不出当前电路中，所以咱们不妨共时安排R1的值战C 的值去改变该传播函数的其余参量值.简直表白式为：式中：RC T =由表白式不妨绘出正在阶跃函数的激励下，电路所出现的阶跃赞同图像真验央供积分关节的传播函数需要达到（1）ss G 1)(1=（2）ss G 5.01)(2= 2．比率微分关节连交电路图如下图所示正在该电路中，真验器材战第一次真验与第二次真验稳定，R2仍旧牢固为1M 不改变.R1与C 并联之后与运算搁大器的背端贯串，R2交正在运搁的输出端战背输进端二端，起到了背反馈安排效率.简直表白式为： 式中，12R R K =，C R T 1= 由表白式不妨绘出正在阶跃函数的激励下，电路所出现的阶跃赞同图像真验央供惯性关节的传播函数需要达到（1）s s G +=2)(1（2）s s G 21)(2+=3．惯性关节连交电路图如图所示正在该图中，电源由统制表面电子模拟箱中的阶跃赞同电源去代替，电源的峰峰值为30V ；正在模拟电子箱中，运算搁大器采与LM358型号的运算搁大器.正在统制表面电子模拟箱中，R2是一个牢固值，牢固为1M Ω，所以咱们不妨安排R1战C 去改变阶跃赞同函数图像的其余参数.电阻R2战电容C 并联交进正在运搁的背输进端战输出端之间，起到了背反馈安排效率.简直导出式如下 式中，12R R K =，C R T 2= 由表白式不妨绘出正在阶跃函数的激励下，电路所出现的阶跃赞同图像真验央供惯性关节的传播函数需要达到（1）11)(1+=s s G （2）15.01)(2+=s s G 三、主要仪器设备1．统制表面电子模拟真验箱一台2．超矮频缓扫描示波器一台3．万用表一只四、支配要领战真验步调（1）依照电路本理图，将本质的电路图连交起去（2）根据真验央供的传播函数算出R 1与C 的值.正在真验1中，T=RC=1，所以与R 1=1M Ω，C=1μF ；正在真验2中，T=RC=0.5，所以与R1=1M ΩμF （由二个1μμF 的电容）（3）将示波器的二个表笔交进输出端战输进端（4）交通电源，按下按钮，瞅察正在阶跃函数的直流电源激励下，输出端的阶跃赞同.2．比率微分关节（1）依照电路本理图，将本质的电路图连交起去（2）根据真验央供的传播函数算出R2、R1与C的值.由于R2牢固为1MΩ，所以只可安排R1战C的值去完毕真验.正在真验1中，K=2，T=1，所以与R1=0.5，R2Ω，C=1/R1=2μF （由二个1MΩΩ的电阻，由二个1μF并联起去得到2μF的电容）正在真验2中，K=1，T=2，所以R1=R2=1MΩ，C=1μF（3）将示波器的二个表笔交进输出端战输进端（4）交通电源，按下按钮，瞅察正在阶跃函数的直流电源激励下，输出端的阶跃赞同.3．惯性关节（1）依照电路本理图，将本质的电路图连交起去（2）根据真验央供的传播函数算出R1、R2与C的值.真验箱中R2电阻牢固为1MΩ.正在真验1中，T=1，K=1，所以R1=R2=1MΩ，C=1μF；正在真验2中，T=0.5，K=1，所以R1=R2=1MΩμF（由二个1μμF 的电容）（3）将示波器的二个表笔交进输出端战输进端（4）交通电源，按下按钮，瞅察正在阶跃函数的直流电源激励下，输出端的阶跃赞同.五、真验数据记录战处理1．积分关节（1）s s G 1)(1=（2）s s G 5.01)(2=2. 比率积分关节（1）s s G +=2)(1（2）s s G 21)(2+=3. 惯性关节（2）15.01)(2+=s s G六、真验截止与分解1．真验截止分解（1）积分关节 ①s s G 1)(1=表面值：降高时间为15s ，输出电压为15V .本质值：输出电压为14.2V ，降高时间为13.0s.缺面为9.0%与5.3% ②s s G 5.01)(2=表面值：降高时间为7.5s ，输出电压为15V .本质值：输出电压为14.2V ，降高时间为7.32s.缺面为3.0%与5.3%（2）比率积分关节①s s G +=2)(1表面值：降高时间70ms ，降高电压15V本质值：降高时间72.0ms ，降高电压14.8V .缺面为2.8%战1.3%. ②s s G 21)(2+=表面值：降高时间140ms ，降高电压15V本质值：降高时间为132ms ，降高电压为14.2V .缺面为5.7%战5.3%（3）惯性关节 ①11)(1+=s s G 表面值：时间常数为1s ，降高时间为4s ，降高电压1V本质值：降高时间为3.02s ，降高电压为1.00V . ②15.01)(2+=s s G 表面值：时间常数为0.5s ，降高时间为2s ，降高电压1V本质值：降高时间为1.38V ，降高电压为1.00V .2．真验缺面分解（1）运算搁大器处事状态下本去不是理念状态，引导本质值战表面值出进较多.（2）示波器的读数时，采与了光标丈量的要领.用肉眼预计是可达到仄稳值，制成了一定的缺面.（3）惯性关节的缺面比较大，大概是咱们不等到储能式电容局部将电量真足搁出便启通了电源，继承了下一步真验，引导降高时间战表面值相比，缺面很大，以至出现了过失.（4）积分关节战比率积分关节的降高电压均不达到15V，本果大概是微弱电流正在较大电阻值上爆收了压落，进而使被测值与表面值存留缺面.（5）比率积分关节的输出电压达到宁静之后，出现了一定范畴内的动摇，使得波形非常搀纯.本果大概是果为电容正在不竭充电战搁电的历程中，制成了一定范畴内的阻僧震荡.3．真验思索题分解（1）用运搁模拟典型关节时，其传播函数真正在那二个假设条件下近似导出的？问：假定运搁具备理念的“真短”战“真断”个性；运搁的固态量为整，输进量、输出量战反馈量皆不妨用瞬时值表示其动背变更.（2）积分关节战惯性关节主要不共是什么？正在什么条件县，惯性关节不妨近似天视为积分关节？正在什么条件下，又不妨视为比率关节？问：惯性关节的个性是，当输进做阶跃变更时，输出旗号不克不迭坐刻达到稳态值，稳态输出以指数顺序变更，而级分关节，当输进为单位阶跃旗号的时间，输出为输进对于时间的积分，输出旗号随时间浮现直线删少，当t趋背于无贫大的时间，惯性关节不妨近似的视为积分关节，当趋于0的时间，惯性关节不妨近似的视为比率关节.（3）怎么样根据阶跃赞同的波形，决定积分关节战惯性关节的时间常数？问：用示波器的“时标”启闭测出渡过时间t.由公式T=t/4预计时间常数.七、计划、心得1.阶跃赞同的输进不宜过大，可则会烧坏运算搁大器.2.电容式储能元件，使用完之后一定要先对于其举止搁面处理，才搞举止下一次真验.3.波形瞅察终端会出现阻僧震荡，是电容充电战搁电的时间出现的情况.4.惯性关节的个性是，当输进x（t）做阶跃变更时间，输出y （t）不克不迭坐刻达到稳态值，瞬态输出以指数顺序变更.二积分关节，当输进为单位阶跃旗号的额时间，输出为输进对于时间的积分，输出波形随时间浮现删少.5.当t趋背于无贫大时（s趋近于0），惯性关节不妨近似视为积分关节；当t趋近于0（s趋近于无贫大）时，惯性关节课近似视为比率关节.6.通过本次真验，将课上教过的表面分解战真验历程战截止分解稀切的分离正在所有，正在明白了何如真止积分关节、比率微分关节战惯性关节的电路的共时，也充分明白传播函数正在电路系统的统制关节核心的要害性.那次真验虽然很简朴，但是却对于咱们以去的统制表面真验挨下了前提.。
