c@dence_i_c5141和mm$im61的安装过程和配置方法。
系统的考虑，按照道理来说应该是所有的linux系统都能安装运行i_c5141的，只不过因为各个linux组件实现不完全统一，所以在安装i_c5141的时候会出现各种问题，但是只要你有相关linux系统的知识，对于linux一些基本设计理念比较熟悉的话，应该都是可以通过调整系统来安装运行i_c5141的。
安装i_c5141的过程实际上就是一个根据c@dence给出的错误信息进行debug的过程，你把所有的bug都解决了，软件也就自然能运行了。
现在已知可以运行i_c5141的系统rehl，centos，suse，ubuntu还有archlinux。
推荐使用的系统是rehl或是centos，这两个应该是兼容性最好的，当然下面的安装过程还是以archlinux为例来讲解的。
1 确认所用linux系统的tar版本在1.14以下，否则不能正常解压安装包。
2 下载安装包，包括：Update_IC50.46.006_lnx86_1of4.tarUpdate_IC50.46.006_lnx86_2of4.tarUpdate_IC50.46.006_lnx86_3of4.tarUpdate_IC50.46.006_lnx86_4of4.tarCadence.Base.IC5141.Lnx86.3CDs[.ck].rar，---这个是5141的三个base包合成一个了。
Base_MMSIM61_lnx86_1of2.tarBase_MMSIM61_lnx86_2of2.tar用tar xvf filename全部解压缩，将得到的update包放在一个文件夹内，如/ic/IC50.46.006_lnx86.Update，base包会解压到另一个文件夹，如/ic/base_5141，将mm_sim的cd1和cd2放在另一个文件夹内，如/ic/mm_sim。
第二章．Virtuoso Editing的使用简介全文将用一个贯穿始终的例子来说明如何绘制版图。
这个例子绘制的是一个最简单的非门的版图。
§ 2－1 建立版图文件使用library manager。
首先，建立一个新的库myLib，关于建立库的步骤，在前文介绍cdsSpice时已经说得很清楚了，就不再赘述。
与前面有些不同的地方是：由于我们要建立的是一个版图文件，因此我们在technology file选项中必须选择compile a new tech file,或是attach to an exsiting tech file。
这里由于我们要新建一个tech file，因此选择前者。
这时会弹出load tech file的对话框，如图2-1-1所示。
图2-1-1在ASCII Technology File中填入csmc1o0.tf即可。
接着就可以建立名为inv的cell了。
为了完备起见，读者可以先建立inv的schematic view和symbol view（具体步骤前面已经介绍，其中pmos长6u，宽为0.6u。
nmos长为3u，宽为0.6u。
model 仍然选择hj3p和hj3n）。
然后建立其layout view，其步骤为：在tool中选择virtuoso－layout，然后点击ok。
§ 2－2绘制inverter掩膜版图的一些准备工作首先，在library manager中打开inv这个cell的layout view。
即打开了virtuoso editing窗图2-2-1 virtuoso editing窗口口，如图2-2-1所示。
版图视窗打开后，掩模版图窗口显现。
视窗由三部分组成：Icon menu , menu banner ,status banner.Icon menu(图标菜单)缺省时位于版图图框的左边，列出了一些最常用的命令的图标,要查看图标所代表的指令，只需要将鼠标滑动到想要查看的图标上，图标下方即会显示出相应的指令。
关于Cadenceic5141的安装关于Cadenceic5141的安装2008-04-17版权声明：转载时请以超链接形式标明文章原始出处和作者信息及本声明/logs/19205304.html[绝对原创]经过一个多星期的反复摸索和实验，在无数次的重装与删除之后，本先生终于把万恶的Cadence塞到了笔记本里（洒花庆祝一下）。
在参考了网上无数大牛门的安装心得之后，决定写下此文。
一来为以后重装（呸呸呸……不吉利）留下技术参考，二来为和本先生一样的菜鸟抛砖引玉。
我的失败就是你们的经验啊，上帝啊，我不入地狱谁入地狱。
阿拉真主，阿弥陀佛…… 废话说完了，进入正题。
Cadence软件很好用，但安装起来很麻烦，所以在决定安装之前，需要做以下几件事情。
第一，下载安装文件。
IC5141一共是七张盘。
包括3张Base 和4张Update。
本先生只下到三张Base,Update没有找到。
如果谁有希望提供一下哈。
基本安装用Base就可以了，Update有当然更好，不过没有也基本不影响使用。
另外还要准备好license文件。
各大论坛都有，自己找吧，这里就不提供了。
如果找不到链接的本人提供一个地方，去上交BBS的微电子版块找找看，那里有一个内部的FTP，下载速度很快的，差不多300K/s,两个小时可以下完的。
IC5141和IC610的版本都有，还有MMSIM610，教育网的同志们可以去下。
具体地址就不提供了，我也忘记了。
第二，安装Linux。
现在Linux的版本很多，麻烦各位挑的时候别太随意。
本人在这里吃了很大的亏。
一般来说，版本越新的安装的难度就越大。
具体原因是这样的。
Linux的进程机制分两种。
Linuxthreads和NPTL，其中早期的Linux支持前者，随着内核的升级，目前版本的Linux都已经放弃了对Linuxthreads的支持，转为采用NPTL。
很不幸的是，IC5141采用了比较保守的原则，只支持Linuxthreads，所以一定要在支持Linuxthreads的Linux内核下才能够运行。

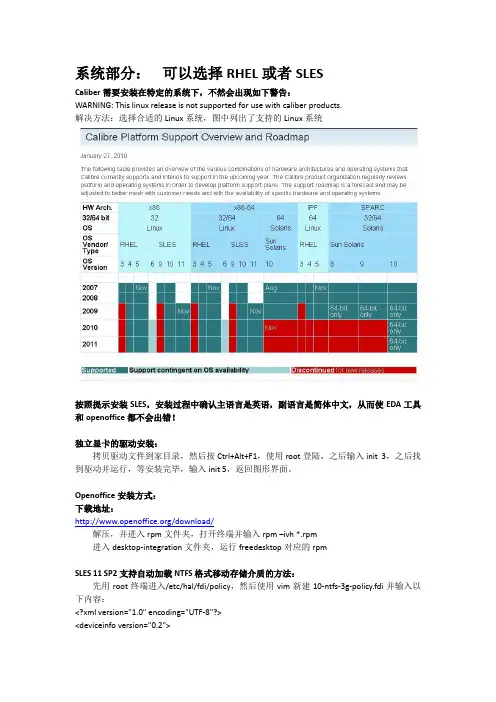

系统部分：可以选择RHEL或者SLESCaliber需要安装在特定的系统下，不然会出现如下警告：WARNING: This linux release is not supported for use with caliber products.解决方法：选择合适的Linux系统，图中列出了支持的Linux系统按照提示安装SLES，安装过程中确认主语言是英语，副语言是简体中文，从而使EDA工具和openoffice都不会出错！独立显卡的驱动安装：拷贝驱动文件到家目录，然后按Ctrl+Alt+F1，使用root登陆，之后输入init 3，之后找到驱动并运行，等安装完毕，输入init 5，返回图形界面。
Openoffice安装方式：下载地址：/download/解压，并进入rpm文件夹，打开终端并输入rpm –ivh *.rpm进入desktop-integration文件夹，运行freedesktop对应的rpmSLES 11 SP2支持自动加载NTFS格式移动存储介质的方法：先用root终端进入/etc/hal/fdi/policy，然后使用vim新建10-ntfs-3g-policy.fdi并输入以下内容：<?xml version="1.0" encoding="UTF-8"?><deviceinfo version="0.2"><device><match key="volume.fstype" string="ntfs"><merge key="volume.fstype" type="string">ntfs-3g</merge><merge key="volume.policy.mount_filesystem" type="string">ntfs-3g</merge><append key="volume.mount.valid_options" type="strlist">locale=</append></match></device></deviceinfo>然后再建立preferences.fdi并输入以下内容：<?xml version="1.0" encoding="UTF-8"?> <!-- -*- SGML -*- --><!--Some examples how to use hal fdi files for system preferencesYou can either uncomment the examples here or put them in a seperate .fdifile.--><deviceinfo version="0.2"><!--The following shows how to hint gnome-volume-manager and other programsthat honor the storage.automount_enabled_hint to not mount non-removable media.--><device><match key="storage.hotpluggable" bool="false"><match key="storage.removable" bool="false"><merge key="storage.automount_enabled_hint" type="bool">false</merge></match></match></device></deviceinfo>最后运行如下代码：/etc/init.d/haldaemon restart去下载最新的ntfs-3g源文件包ntfs-3g_ntfsprogs-****.tgz 解压，进入到解压文件夹并开启终端，在终端中依次输入：./configuremakemake install （此命令必须以root执行）等执行完毕，NTFS格式的移动硬盘就能像U盘一样自动挂载！IC5141部分：需要：base包和USR6 update包IC5141_bse包：ed2k://|file|Cadence.Base.IC5141.Lnx86.3CDs[.ck].rar|1201102747|A4DE108A291CC6BDD86D8E46D3E5 A677|h=PWYDUTUBIMHDVZ2EDLNMRNAKGAVIWJFA|/USR6_update包：/viewthread.php?tid=219912&highlight=USR6安装软件：解压和放置IC5141_base包和USR6_update包到/home/kury/cadence_install，文件夹分别命名为base和update。
一,linux 系统环境设置1，点选系统->管理->用户和组群，输入root密码，在弹出的用户管理者中双击你所新建的用户，在弹出的用户属性对话框中，将登陆shell改为/bin/csh2，点选系统->首选项->文件管理，在弹出的文件管理首选项对话框中，选行为标签，行为这一项上，勾选总是在浏览器窗口中打开3，重启linux操作系统二，cadence软件安装1，在自己用户目录下新建cadence文件夹。
2，假设要安装的cadence软件放在移动硬盘上，移动硬盘名称为dianke，如IC5141.tar的路径为/dianke/cadence/IC5141.tar3，打开自己的主文件夹，进入刚才新建的cadence文件夹中，空白处单击鼠标右键，选择打开新的终端4，在弹出的终端中输入：tar xvf /media/dianke/cadence/IC5141.tar (/media/dianke/cadence/IC5141.tar为IC5141.tar压缩包的路径)解压完后再输入：tar xvf /media/dianke/cadence/ASSURA.tar解压完后再输入：tar xvf /media/dianke/cadence/MMSIM60.tar5，三个压缩包解压完后，进入自己的主文件夹，进入cadence文件夹，将刚才解压后得到的三个文件夹中的tools快捷方式删除，然后选中tools.lnx86文件夹，点击鼠标右键，选中创建链接，将新创建的链接重命名为tools（注意：三个文件夹都要进行同样的操作）6，将ASSURA文件夹重命名为：ASSURA3157，将lic_new.txt文件拷贝到cadence文件夹中8，打开lic_new.txt，将其中的第一、二两行(server和daemon)用#号注释掉三、cadence软件配置1，将cdsinit和cshrc两个文件拷贝到自己的主文件夹下2，打开cdsinit文件，将两行中的路径/opt/Cadence/IC5141/tools.lnx86/dfII/samples/local/schBindKeys.il 改为如/home/dianke/cadence/IC5141/tools.lnx86/dfII/samples/local/schBindKeys.il （其中/home/dianke/cadence/为自己IC5141解压后的真实路径）(注意;两行都需要修改为自己的真实路径)3，打开cshrc文件，修改如下两行：setenv CDN_PATH /opt/Cadence将路径修改为自己的真实路径，如：/home/dianke/cadencesetenv CDS_LIC_FILE /opt/license/lic_new.txt将路径修改为自己的真实路径，如：/home/dianke/cadence/lic_new.txt4，将刚才修改的两个文件：cdsinit和cshrc重命名为：.cdsinit和.cshrc5，进入自己的主文件夹，空白处单击右键，选择打开终端，在终端中输入source .cshrc四，cadence软件模拟设计配置1，拷贝simc18.tar压缩包至自己的主文件夹下，选中右击，选中解压到此处2，解压完后，进入解压得到的文件夹，将其中的cds.lib拷贝至自己的主文件夹下3，在自己的主文件夹下新建文件夹design4，打开cds.lib文件，删除以下行：DEFINE smic18mmrf ./smic18mmrfDEFINE ivy /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/ivy DEFINE dcm /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/dcm DEFINE dac /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/dac添加以下行：DEFINE smic18mmrf /home/dianke/smic18mmrf_1P6M_200706091815\smic18mmrfDEFINE design /home/dianke/design（注意路径要该成自己的实际路径）五．Cadence模拟设计软件简单使用1，进入自己的主文件夹，右击空白处选新建终端，在终端中输入icfb &即可打开icfb设计软件2，在弹出的icfb主界面中，点击Tools->Library Manager，弹出Library Manager窗口，里面有三个方框，library(库目录，包括你的设计库design，analogLib模拟设计基本单元库，设计中所用的工艺库smic18mmrf等)，我们自己的设计通常都放在自己的设计库design里面；Cell(就是你一个设计中包括的所用模块)；View(每个模块所对应的视图，包括symbol，schematic，layout等)3，选中Libray Manager窗口中的库design，点击File->New->Cell View，弹出Create New File，在Cell Name中填入你要设计的模块的名字，如inv，在弹出的Virtuoso Schematic Editig窗口中即可开始设计inv电路的原理图。

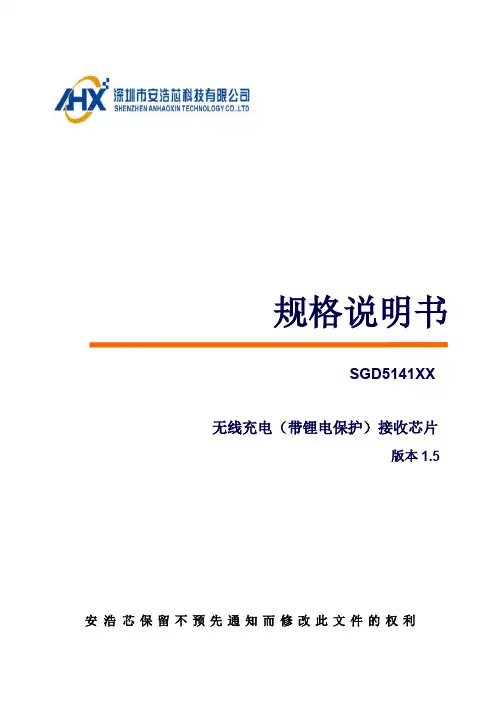

规格说明书SGD5141XX无线充电（带锂电保护）接收芯片版本1.5 安 浩 芯保留不预先通知而修改此文件的权利目录1.概述 (3)2.特性 (3)3.引脚说明 (4)4.功能模块框图 (5)5.封装尺寸图 (6)6.编号说明 (7)7.应用电路图 (8)8.无线充电 (9)9.通信功能 (9)10.状态指示 (9)11.过温保护功能 (10)12.过流、短路保护和自动恢复功能 (10)13.过放电保护功能 (11)14.极限工作条件 (11)15.电气参数 (12)16.修改记录 (13)1. 概述SGD5141是一款无线充电接收+锂电保护芯片，其集成通讯、高频整流、频率控制、充电状态指示、过温保护、过流保护、锂电保护等功能，外围器件精简到只需要一个小电容，带上模拟混合数字的技术，使整机可靠性更高，应用更加灵活简洁。
