压缩空气管道管径流量流速计算.doc

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎟⎠⎞⎜⎝⎛u q v 式中，为管道内径（）；为气体容积流量（i d mm v q h m 3）；为管内气体平均流速（u s m ），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质 压力范围(Mpa)p 平均流速（m/s）u 0.3～0.6 10～200.6～1.0 10～15 1.0～2.0 8～12空 气 2.0～3.0 3～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m v q 3/min＝252 m 3/h如上表所示u=6 m/s 带入上述公式=i d 8.1821⎟⎠⎞⎜⎝⎛u q v =i d 8.18216252⎟⎠⎞⎜⎝⎛=121.8 mm 得出管路内径为121。

mmB.管壁厚度：管壁厚度δ取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +−ϕσ2 式中，p 为管内气体压力（MPa）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当c δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时， =1mm。

压缩空气管径、流量及相关
压缩空气流量通常为标准状况下流量，例如空压机样本中的流量此标准状况一般指国家标准GB3853对一般容积式空气压缩机的吸气状态规定为：空气温度t=20℃，绝对压力P=0.1MPa，相对湿度φ=0％
标示方法可以为Nm3/min或Nm3/h.
另外对压缩空气系统压力在0.6-1.0MPa之间，流速范围为50以下管径12m/s, DN50管径流速为13m/s, 50以上流速为15m/s.(此时的流量取值不能根据标准状态下流量直接计算）
需要换算成相应压力标准下的流量。

如：标准状态下流量为5430Nm3/h，换算成0.85MPa下流量为5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。

另外，压缩机的功率对应流量为生产1m3/h、0.7MPa的压缩空气需要5.3kw的电能。

压缩空气管径的选择1、平方单位上面压缩空气压力及速度的换算公式：P=0.5ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体表面）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方。

管径单位：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方,是流速Z是高度.(水平流动为0)ρ是空气密度.g是重力加速度=9.81P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时，管路须有1°～2°的倾斜度，以利于管路中冷凝水的排出，如图1、图2所示。

(2) 配管管路的压力降不得超过空压机使用压力的5%，故配管时最好选用比设计值大的管路，其计算公式如下：管径计算d＝mm＝mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出，以避免主管路中的凝结水下流至工作机械中或者回流至空压机中。

(4) 管路不要任意缩小或放大，管路需使用渐缩管，若没有使用渐缩管，在接头处会有扰流产生，产生扰流则会导致大的压力降，同时对管路的寿命也有不利影响。

(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备，理想的配管顺序应是空压机＋储气罐＋干燥机。

储气罐可将部分的冷凝水滤除，同时也有降低气体温度的功能。

将较低温度且含水量较少的压缩空气再导入干燥机，则可减轻干燥机负荷。

(6) 若空气使用量很大且时间很短，最好另加装一储气罐做为缓冲之用，这样可以减少空压机加泄载次数，对空压机使用寿命有很大的益处。

(7) 管路中尽量减少使用弯头及各种阀类。

(8) 理想的配管是主管线环绕整个厂房，这样可以在任何位置均可以获得双方向的压缩空气。

如在某支线用气量突然大增时，可以减少压降。

压缩空气在管道中的流速在计算压空管道管径时，压缩空气在管道中的流速一般取多少比较合适？管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。

管道的设计计算和安装不当，将会影响整个系统的经济性及工作的可靠性，甚至会带来严重的破坏性事故。

A.管内径：管道内径可按预先选取的气体流速由下式求得：式中，为管道内径（）；为气体容积流量（）；为管内气体平均流速（），下表中给出压缩空气的平均流速取值范围。

管内平均流速推荐值气体介质压力范围 (Mpa)平均流速（m/s）空气 0.3～0.6 10～200.6～1.0 10～151.0～2.0 8～122.0～3.0 3～6注：上表内推荐值，为输气主管路（或主干管）内压缩空气流速推荐值；对于长度在1m内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处，有安装尺寸的限制，可适当提高瞬间气体流速。

例1：2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路，计算此排气管路内径。

已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m3/min＝252 m3/h如上表所示u=6 m/s带入上述公式 =121.8得出管路内径为121 。

B.管壁厚度：管壁厚度取决于管道内气体压力。

a.低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算：=式中，为管内气体压力（MPa）；为强度安全系数，取[σ]为管材的许用应力（MPa），常用管材许用应力值列于下表；为焊缝系数，无缝钢管 =1，直缝焊接钢管 =0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当＞6mm时，≈0.18 ；当≤6mm时， =1mm。

压缩空气吹管的流体计算引言压缩空气吹管是一种常见的工业设备，常用于清扫、冷却、输送和喷射物体等应用。

在设计和操作压缩空气吹管时，流体计算是至关重要的一部分。

通过准确的流体计算，可以确定吹管的吹风效果、压力损失情况以及所需的压缩空气消耗量。

本文将介绍压缩空气吹管的流体计算方法，并提供相应的计算公式和实例。

基本理论在进行压缩空气吹管的流体计算之前，首先需要了解一些基本理论。

流量流量是指流体在单位时间内通过某一截面的体积或质量。

在压缩空气吹管中，我们常用的流量单位是标准立方英尺每分钟（SCFM）。

流量的计算公式如下：流量 = 断面积 × 流速流速流速是指流体通过特定截面的速度。

在压缩空气吹管中，流速可以通过测量吹管出口处的速度来获得。

流速的计算公式如下：流速 = 流量 / 断面积压力损失压力损失是指流体在流动过程中因各种摩擦力而损失的压力。

在压缩空气吹管中，压力损失会导致吹风效果的下降和能源的浪费。

压力损失的计算公式如下：压力损失 = (流速 / 100)^2 × 管道长度 × K其中，K为管道阻力系数，取决于管道的形状、材料和粗糙度等因素。

流体计算实例假设有一个压缩空气吹管，管道直径为2英寸，长度为10英尺。

已知吹管的设计流量为100 SCFM，我们需要计算吹管的流速和压力损失。

计算流速首先，我们需要计算吹管的断面积。

由于吹管是圆形截面，所以可以使用圆的面积公式进行计算：断面积= π × (管径 / 2)^2= 3.14 × (2 / 2)^2= 3.14平方英寸接下来，我们可以使用流量计算公式计算流速：流速 = 流量 / 断面积= 100 SCFM / 3.14平方英寸= 31.85英尺/分钟因此，该吹管的流速为31.85英尺/分钟。

计算压力损失在计算压力损失之前，我们需要知道吹管的管道阻力系数K。

根据实际情况，我们假设吹管的K值为0.05。

那么，我们可以使用压力损失计算公式计算压力损失：压力损失 = (流速 / 100)^2 × 管道长度 × K= (31.85 / 100)^2 × 10 × 0.05= 0.101 psi因此，该吹管的压力损失为0.101 psi。

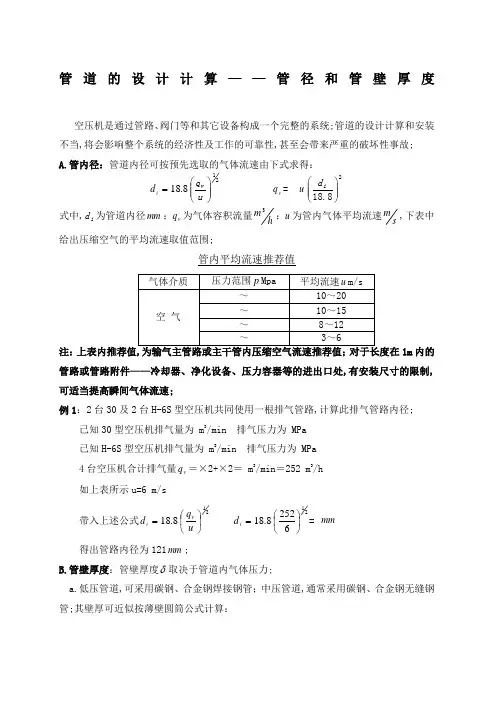

管道的设计计算——管径和管壁厚度 空压机是通过管路、阀门等和其它设备构成一个完整的系统;管道的设计计算和安装不当,将会影响整个系统的经济性及工作的可靠性,甚至会带来严重的破坏性事故;A.管内径：管道内径可按预先选取的气体流速由下式求得：=i d 8.1821⎪⎪⎭⎫ ⎝⎛u q v v q = u 28.18⎪⎪⎭⎫ ⎝⎛i d式中,i d 为管道内径mm ；v q 为气体容积流量h m 3；u 为管内气体平均流速s m ,下表中给出压缩空气的平均流速取值范围;管内平均流速推荐值注：1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处,有安装尺寸的限制,可适当提高瞬间气体流速;例1：2台30及2台H-6S 型空压机共同使用一根排气管路,计算此排气管路内径;已知30型空压机排气量为 m 3/min 排气压力为 MPa已知H-6S 型空压机排气量为 m 3/min 排气压力为 MPa4台空压机合计排气量v q ＝×2+×2＝ m 3/min ＝252 m 3/h如上表所示u=6 m/s带入上述公式=i d 8.1821⎪⎭⎫ ⎝⎛u q v =i d 8.18216252⎪⎭⎫ ⎝⎛= mm 得出管路内径为121mm ;B.管壁厚度：管壁厚度δ取决于管道内气体压力;a.低压管道,可采用碳钢、合金钢焊接钢管；中压管道,通常采用碳钢、合金钢无缝钢管;其壁厚可近似按薄壁圆筒公式计算：min δ=[]c npnpd i +-ϕσ2 式中,p 为管内气体压力MPa ；n 为强度安全系数5.25.1～=n ,取σ为管材的许用应力MPa,常用管材许用应力值列于下表；ϕ为焊缝系数,无缝钢管ϕ=1,直缝焊接钢管ϕ=；c 为附加壁厚包括：壁厚偏差、腐蚀裕度、加工减薄量,为简便起见,通常当δ＞6mm 时,c ≈δ；当δ≤6mm 时,c =1mm;当管子被弯曲时,管壁应适当增加厚度,可取'δ=Rd 20δδ+ 式中,0d 为管道外径；R 为管道弯曲半径; b.高压管道的壁厚,应查阅相关专业资料进行计算,在此不做叙述;例2： 算出例1中排气管路的厚度;管路材料为20钢公式 min δ=[]c np npd i +-ϕσ2中 n=2 , p= MPa , i d =121 如上表20钢150o C 时的许用应力为131,即σ＝131ϕ＝1 , C =1 带入公式min δ=[]c np npd i +-ϕσ2＝1321131212132+⨯-⨯⨯⨯⨯= mm 管路厚度取4 mm。

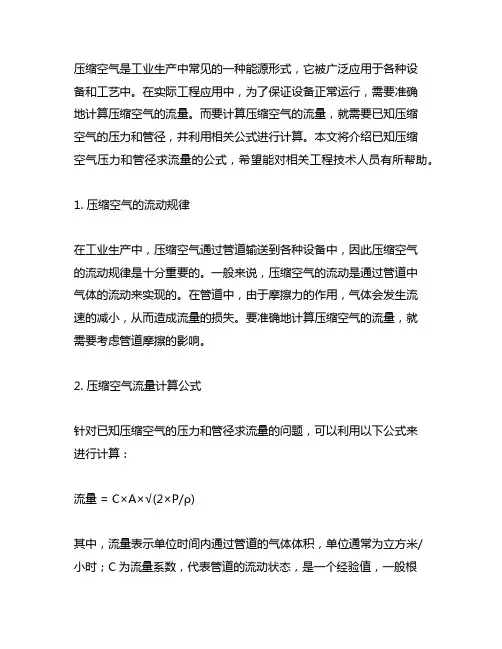

压缩空气是工业生产中常见的一种能源形式，它被广泛应用于各种设备和工艺中。

在实际工程应用中，为了保证设备正常运行，需要准确地计算压缩空气的流量。

而要计算压缩空气的流量，就需要已知压缩空气的压力和管径，并利用相关公式进行计算。

本文将介绍已知压缩空气压力和管径求流量的公式，希望能对相关工程技术人员有所帮助。

1. 压缩空气的流动规律在工业生产中，压缩空气通过管道输送到各种设备中，因此压缩空气的流动规律是十分重要的。

一般来说，压缩空气的流动是通过管道中气体的流动来实现的。

在管道中，由于摩擦力的作用，气体会发生流速的减小，从而造成流量的损失。

要准确地计算压缩空气的流量，就需要考虑管道摩擦的影响。

2. 压缩空气流量计算公式针对已知压缩空气的压力和管径求流量的问题，可以利用以下公式来进行计算：流量= C×A×√(2×P/ρ)其中，流量表示单位时间内通过管道的气体体积，单位通常为立方米/小时；C为流量系数，代表管道的流动状态，是一个经验值，一般根据实际情况选择；A表示管道横截面积，单位为平方米；P表示压缩空气的压力，单位为帕斯卡；ρ表示空气的密度，单位为千克/立方米。

3. 公式参数的确定在使用上述公式进行计算时，需要确定流量系数C、管道横截面积A、压缩空气的压力P和空气的密度ρ。

其中，流量系数C和管道横截面积A可以通过实际测量或查阅相关资料来确定，而压缩空气的压力P和空气的密度ρ则可以通过压力表和密度计等设备来测量获得。

4. 实际案例分析为了更好地理解上述公式的应用，我们可以通过一个实际案例来进行分析。

假设某工厂中有一套压缩空气系统，其压力为10兆帕，管径为0.5米，现需要计算单位时间内通过管道的气体体积。

我们需要确定流量系数C和管道横截面积A的数值，然后测量压缩空气的压力P和空气的密度ρ，最终带入上述公式进行计算，即可得到所需的压缩空气流量。

5. 结语通过本文的介绍，相信大家对已知压缩空气压力和管径求流量的公式有了一定的了解。

紧缩空气在管道中的流速在盘算压空管道管径时,紧缩空气在管道中的流速一般取若干比较适合？管道的设计盘算——管径和管壁厚度空压机是经由过程管路.阀门等和其它装备组成一个完全的体系.管道的设计盘算和装配不当,将会影响全部体系的经济性及工作的靠得住性,甚至会带来轻微的损坏性变乱.A.管内径：管道内径可按预先拔取的气体流速由下式求得：式中, 为管道内径（）; 为气体容积流量（）; 为管内气体平均流速（）,下表中给出紧缩空气的平均流速取值规模.管内平均流速推举值气体介质压力规模 (Mpa)0 o; b F7 S# h8 H 平均流速（m/s）空气0.3～0.6 10～200.6～1.0 10～151.0～2.0 8～122.0～3.0 3～6注：上表内推举值,为输气主管路（或骨干管）内紧缩空气流速推举值;对于长度在1m内的管路或管路附件——冷却器.净化装备.压力容器等的进出口处,有装配尺寸的限制,可恰当进步刹时气体流速.例1：2台WJF-1.5/30及2台H-6S型空压机配合应用一根排气管路,盘算此排气管路内径.已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa 4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m3/min＝252m3/h如上表所示u=6 m/s带入上述公式 =121.8得出管路内径为121 .B.管壁厚度：管壁厚度取决于管道内气体压力.a.低压管道,可采取碳钢.合金钢焊接钢管;中压管道,平日采取碳钢.合金钢无缝钢管.其壁厚可近似按薄壁圆筒公式盘算：=式中, 为管内气体压力（MPa）; 为强度安然系数 ,取[σ]为管材的许用应力（MPa）,经常应用管材许用应力值列于下表; 为焊缝系数,无缝钢管 =1,直缝焊接钢管 =0.8; 为附加壁厚（包含：壁厚误差.腐化裕度.加工减薄量）,为轻便起见,平日当＞6mm时, ≈0.18 ;当≤6mm时, =1mm.当管子被曲折时,管壁应恰当增长厚度,可取=式中, 为管道外径; 为管道曲折半径.b.高压管道的壁厚,应查阅相干专业材料进行盘算,在此不做论述.经常应用管材许用应力钢号壁厚（mm）不合温度下需用应力值（MPa）≤20oC 100oC 150oC10 ≤10 113 11310920 133 133 1 31Ocr18Ni9Ti 140 140 1401cr18Ni9Ti 140 140 140注：管路输气压力在1.5MPa以上时,管路材料推举采取20#钢.例2：算出例1中排气管路的厚度.管路材料为20#钢公式= 中n=2 , p=3.0 MPa , =121如上表20＃钢150oC时的许用应力为131,即σ＝131＝1 , C =1 带入公式= ＝ =3.8 mm管路厚度取4 mm紧缩空气管径的选择(2009-03-29 21:43:42)1.平地契位上面紧缩空气压力及速度的换算ρV2ρ---密度（紧缩空气密度）V2---速度平方P--静压（感化于物体概况）2.紧缩空气流量.流速的盘算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方.管径单位：mm流速可用柏尽力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方 ,是流速Z是高度.(程度流淌为0)ρ是空气密度.P是压力(MPa)3.紧缩空气管路配管应留意的事项(1) 主管路配管时,管路须有1°～2°的竖直度,以利于管路中冷凝水的排出,如图1.图2所示.(2) 配管管路的压力降不得超出空压机应用压力的5%,故配管时最好选用比设计值大的管路,其盘算公式如下：管径盘算d＝ mm＝ mm个中Q压－紧缩空气在管道内流量m3/minV－紧缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排断气压bar（等于空压机排气压力加1大气压）(3) 支线管路必须从主管路的顶端接出,以防止主管路中的凝聚水下贱至工作机械中或者回流至空压机中.(4) 管路不要随意率性缩小或放大,管路需应用渐缩管,若没有应用渐缩管,在接头处会有扰流产生,产生扰流则会导致大的压力降,同时对管路的寿命也有晦气影响.(5) 空压机之后假如有储气罐及湿润机等净化缓冲装备,幻想的配管次序应是空压机＋储气罐＋湿润机.储气罐可将部分的冷凝水滤除,同时也有下降气体温度的功效.将较低温度且含水量较少的紧缩空气再导入湿润机,则可减轻湿润机负荷.(6) 若空气应用量很大且时光很短,最好另加装一储气罐做为缓冲之用,如许可以削减空压机加泄载次数,对空压机应用寿命有很大的益处.(7) 管路中尽量削减应用弯头及各类阀类.(8) 幻想的配管是主管线围绕全部厂房,如许可以在任何地位均可以获得双偏向的紧缩空气.如在某支线用气量忽然大增时,可以削减压降.除此之外,在环状主管线上应设置装备摆设恰当的阀组,以利于检修时割断之用.(9) 多台空压机空气输出管道并联联网时,空压机输出端无须加装止回阀.。

压缩空气流速计算公式
压缩空气流速的计算：
1. 计算压缩空气流量：压缩空气流量 = 空气流量×压力差×压缩空气的
密度。

中间量：空气流量 = 流量传感器与阀门的空气流量×60秒的计算量，
压力差 = 阀门输入的压力值－压力计的读数值，密度 = 压力传感器与
惰性气体流量表之间的空气流量。

2. 计算流体粘度：粘度 n = 密度×温度调节阀的输出。

3. 计算Archimedes定律：流量 = 流速×温度调节阀的输出。

4. 计算球形体的抗力系数：根据流量和球形体的直径来确定抗力系数。

5. 计算静摩擦系数：根据空气流速来确定静摩擦系数。

6. 计算压缩空气流速：流量÷管径×8.0713÷静摩擦系数×抗力系数÷粘度
÷2。

这样就能够计算出压缩空气流速。

本公式仅供参考，各个情况会有变化。

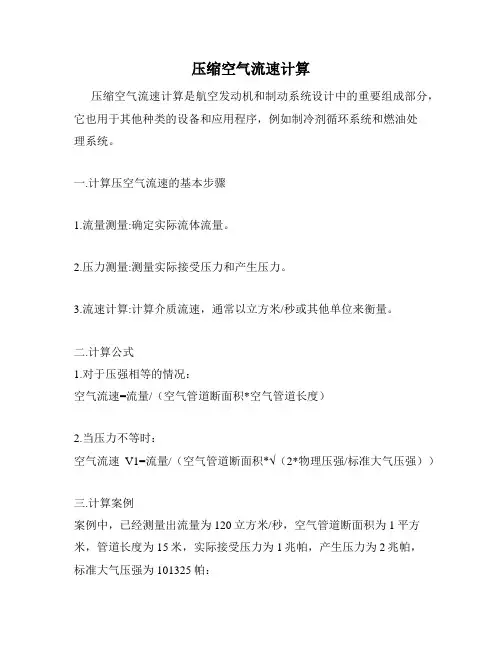

压缩空气流速计算
压缩空气流速计算是航空发动机和制动系统设计中的重要组成部分，它也用于其他种类的设备和应用程序，例如制冷剂循环系统和燃油处
理系统。

一.计算压空气流速的基本步骤
1.流量测量:确定实际流体流量。

2.压力测量:测量实际接受压力和产生压力。

3.流速计算:计算介质流速，通常以立方米/秒或其他单位来衡量。

二.计算公式
1.对于压强相等的情况：
空气流速=流量/（空气管道断面积*空气管道长度）
2.当压力不等时：
空气流速V1=流量/（空气管道断面积*√（2*物理压强/标准大气压强））
三.计算案例
案例中，已经测量出流量为120立方米/秒，空气管道断面积为1平方米，管道长度为15米，实际接受压力为1兆帕，产生压力为2兆帕，
标准大气压强为101325帕：
1.当压力相等时：
空气流速=120/（1*15）=8立方米/秒。

2.当压力不等时：
空气流速V1=120/（1*√（2*1000000/101325））=14.7立方米/秒。

四.结论
通过计算结果可以发现，当压力相等时，空气流速比当压力不等时要小得多，这也是因为压力的变化会对流速产生重大影响。

因此，空气流速计算时一定要考虑压力变化。

压缩空气在管道中的流速之答禄夫天创作在计算压空管道管径时,压缩空气在管道中的流速一般取几多比力合适？管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统.管道的设计计算和装置不妥,将会影响整个系统的经济性及工作的可靠性,甚至会带来严重的破坏性事故.A.管内径：管道内径可按预先选取的气体流速由下式求得：式中, 为管道内径（）；为气体容积流量（）；为管内气体平均流速（）,下表中给出压缩空气的平均流速取值范围.管内平均流速推荐值气体介质压力范围 (Mpa)0 o; b F7 S# h8 H平均流速（m/s）空气0.3～0.6 10～200.6～1.0 10～151.0～2.0 8～122.0～3.0 3～6注：上表内推荐值,为输气主管路（或主干管）内压缩空气流速推荐值；对长度在1m内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处,有装置尺寸的限制,可适当提高瞬间气体流速.例1：2台WJF-1.5/30及2台H-6S型空压机共同使用一根排气管路,计算此排气管路内径.已知WJF-1.5/30型空压机排气量为1.5 m3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m3/min 排气压力为3.0 MPa 4台空压机合计排气量＝1.5×2+0.6×2＝4.2 m3/min＝252m3/h如上表所示u=6 m/s带入上述公式 =121.8得出管路内径为121 .B.管壁厚度：管壁厚度取决于管道内气体压力.a.高压管道,可采纳碳钢、合金钢焊接钢管；中压管道,通常采纳碳钢、合金钢无缝钢管.其壁厚可近似按薄壁圆筒公式计算：=式中, 为管内气体压力（MPa）；为强度平安系数 ,取[σ]为管材的许用应力（MPa）,经常使用管材许用应力值列于下表；为焊缝系数,无缝钢管 =1,直缝焊接钢管 =0.8；为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量）,为简便起见,通常当＞6mm时, ≈0.18 ；当≤6mm时, =1mm.当管子被弯曲时,管壁应适当增加厚度,可取=式中, 为管道外径；为管道弯曲半径.b.高压管道的壁厚,应查阅相关专业资料进行计算,在此不做叙述.经常使用管材许用应力钢号壁厚（mm）分歧温度下需用应力值（MPa）≤20oC 100oC 150oC10 ≤10 113 11310920 133 133 1 31Ocr18Ni9Ti 140 140 1401cr18Ni9Ti 140 140 140注：管路输气压力在1.5MPa以上时,管路资料推荐采纳20#钢.例2：算出例1中排气管路的厚度.管路资料为20#钢公式= 中n=2 , p=3.0 MPa , =121如上表20＃钢150oC时的许用应力为131,即σ＝131＝1 , C =1 带入公式= ＝ =3.8 mm管路厚度取4 mm压缩空气管径的选择(2009-03-29 21:43:42)1、平方单元上面压缩空气压力及速度的换算ρV2ρ---密度（压缩空气密度）V2---速度平方P--静压（作用于物体概况）2、压缩空气流量、流速的计算流量=管截面积X流速=0.002827X管径^2X流速(立方米/小时)^2：平方.管径单元：mm流速可用柏努力方程;Z+(V2/2g)+(P/r)=0r=ρgV2是V的平方 ,是流速Z是高度.(水平流动为0)ρ是空气密度.P是压力(MPa)3、压缩空气管路配管应注意的事项(1) 主管路配管时,管路须有1°～2°的倾斜度,以利于管路中冷凝水的排出,如图1、图2所示.(2) 配管管路的压力降不得超越空压机使用压力的5%,故配管时最好选用比设计值年夜的管路,其计算公式如下：管径计算d＝ mm＝ mm其中Q压－压缩空气在管道内流量m3/minV－压缩空气在管道内的流速m/sQ自－空压机铭牌标量m3/minp排绝－空压机排气绝压bar（即是空压机排气压力加1年夜气压）(3) 支线管路必需从主管路的顶端接出,以防止主管路中的凝结水下流至工作机械中或者回流至空压机中.(4) 管路不要任意缩小或放年夜,管路需使用渐缩管,若没有使用渐缩管,在接头处会有扰流发生,发生扰流则会招致年夜的压力降,同时对管路的寿命也有晦气影响.(5) 空压机之后如果有储气罐及干燥机等净化缓冲设备,理想的配管顺序应是空压机＋储气罐＋干燥机.储气罐可将部份的冷凝水滤除,同时也有降低气体温度的功能.将较高温度且含水量较少的压缩空气再导入干燥机,则可减轻干燥机负荷.(6) 若空气使用量很年夜且时间很短,最好另加装一储气罐做为缓冲之用,这样可以减少空压机加泄载次数,对空压机使用寿命有很年夜的益处.(7) 管路中尽量减少使用弯头及各种阀类.(8) 理想的配管是主管线环绕整个厂房,这样可以在任何位置均可以获得双方向的压缩空气.如在某支线用气量突然年夜增时,可以减少压降.除此之外,在环状主管线上应配置适当的阀组,以利于检修时切断之用.(9) 多台空压机空气输出管道并联联网时,空压机输出端无须加装止回阀.。
