第七讲母线保护

母线保护1. 引言母线是电力系统中的重要组成部分，用于连接发电机、变压器和配电设备，承载着大量的电力传输和分配任务。

由于母线在电力系统中的重要性，保护母线免受故障和损坏的影响至关重要。

本文将介绍母线保护的概念、作用和常见的保护方案。

2. 母线保护的目的和作用母线保护的主要目的是保护电力系统中的母线免受故障和损坏的影响。

在电力系统中，母线上的故障可能会导致电力系统的短路、火灾等危险情况，甚至可能造成电网停电。

因此，母线保护的主要作用是快速检测并切除故障部分，以保护电力系统的安全运行。

3. 母线保护的常见方案在电力系统中，为了保护母线免受故障和损坏的影响，通常采用以下几种常见的母线保护方案。

3.1 过流保护过流保护是最常见的母线保护方案之一。

当母线上发生短路或电流超过额定值时，过流保护装置会迅速切除电路，以防止故障扩大。

过流保护可以根据母线电流的大小和持续时间来进行判断和动作。

3.2 差动保护差动保护是一种基于电流差动测量的母线保护方案。

当母线上的总电流与进出电流不平衡时，差动保护装置会发出信号，并切除故障部分。

差动保护可以快速响应故障，保护母线免受故障扩大的影响。

3.3 电压保护电压保护用于检测母线上的电压异常情况。

当母线电压超过或低于额定值时，电压保护装置会切除故障电路，以保护母线和相关设备的安全运行。

3.4 温度保护温度保护用于监测母线的温度，当母线温度超过安全限制时，温度保护装置会发出警报并采取相应的措施，以保护母线不受过热损坏。

3.5 地电流保护地电流保护用于检测母线上的地电流异常情况。

当母线发生接地故障时，地电流保护装置会迅速切除故障部分，以保护母线和相关设备免受故障损坏。

4. 母线保护的工作原理母线保护的工作原理基于对母线电流、电压、温度和地电流等参数的监测和判断。

当检测到异常情况时，保护装置将根据预设的保护逻辑和参数设置进行切除故障，保护母线不受进一步损坏。

5. 母线保护的设计考虑因素在设计母线保护方案时，需要考虑以下因素：•电力系统的性质和复杂程度•母线的额定电流和电压•可靠性要求和保护速度•其他保护装置和设备的配合6. 结论母线保护是电力系统中的重要组成部分，用于保护母线免受故障和损坏的影响。

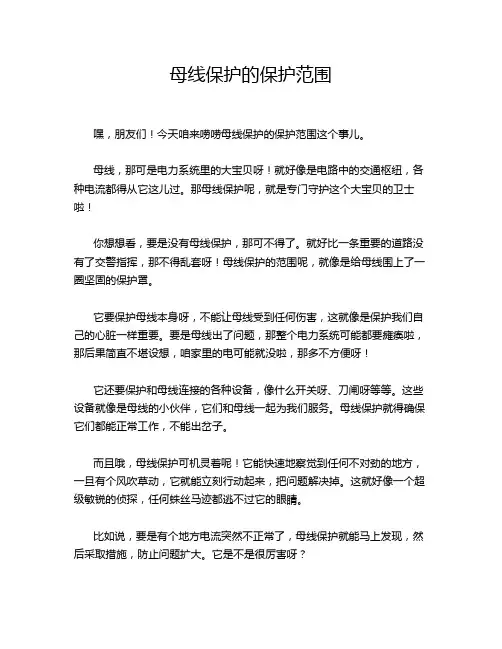

母线保护的保护范围嘿，朋友们！今天咱来唠唠母线保护的保护范围这个事儿。

母线，那可是电力系统里的大宝贝呀！就好像是电路中的交通枢纽，各种电流都得从它这儿过。

那母线保护呢，就是专门守护这个大宝贝的卫士啦！你想想看，要是没有母线保护，那可不得了。

就好比一条重要的道路没有了交警指挥，那不得乱套呀！母线保护的范围呢，就像是给母线围上了一圈坚固的保护罩。

它要保护母线本身呀，不能让母线受到任何伤害，这就像是保护我们自己的心脏一样重要。

要是母线出了问题，那整个电力系统可能都要瘫痪啦，那后果简直不堪设想，咱家里的电可能就没啦，那多不方便呀！它还要保护和母线连接的各种设备，像什么开关呀、刀闸呀等等。

这些设备就像是母线的小伙伴，它们和母线一起为我们服务。

母线保护就得确保它们都能正常工作，不能出岔子。

而且哦，母线保护可机灵着呢！它能快速地察觉到任何不对劲的地方，一旦有个风吹草动，它就能立刻行动起来，把问题解决掉。

这就好像一个超级敏锐的侦探，任何蛛丝马迹都逃不过它的眼睛。

比如说，要是有个地方电流突然不正常了，母线保护就能马上发现，然后采取措施，防止问题扩大。

它是不是很厉害呀？那要是没有了母线保护的这个保护范围，会怎么样呢？那可就好比战士上战场没有了盔甲呀，母线就赤裸裸地暴露在危险之中了。

随便一点小毛病都可能引发大问题，那可真是太可怕啦！所以说呀，母线保护的保护范围真的是太重要啦！我们的生活可离不开它呢。

我们得好好感谢这些默默守护我们电力系统的母线保护装置呀！总之呢，母线保护的保护范围就是电力系统的一道坚实防线，有了它，我们才能安心地享受电带来的便利。

大家说是不是呀？。

母线保护母线是电流系统中汇集和分配电能的重要元件，将来自电源的电能汇集到母线上，再从母线上将电能分配给各个不同的负荷区。

母线如果发生故障，将会使连接在母线上的所有元件停电，进线，出线都会断开。

若枢纽变电所的母线上发生故障，甚至会破坏整个系统的稳定，使故障进一步扩大，其后果极为严重。

母线的结构比较简单，但是比线路上，有一点好处，母线是在变电站内部，不在野外，属于非工作人员接触不到的地方，和输电线路不一样，因此，受自然环境影响相对较小，主要是受到自身变电站的影响。

母线故障的主要原因分析运行经验表明：母线故障大多是单相接地短路和由其引起的相间短路。

母线故障按照统计表明，它大体的故障分为以下几种：（1）由于在设计时设计不合理，造成了母线运行以后，可能会出现断线（机械强度不够），或者绝缘强度不够而出现的散落。

（2）由于长期运行以及绝缘子上受到的污染（灰尘等）造成绝缘强度下降而出现的散落。

（3）人员的误操作。

带地线合闸。

没有拆除地线的情况或者没有拉开接地刀闸的情况下，给母线充电，引发的母线故障。

对母线保护的要求（1）必须快速有选择地切除故障母线。

切除故障母线会使得线路上的所有元件停电，但是如果不切除开，事故蔓延非常迅速，影响更大，往下影响负荷，往上影响电源，更容易影响系统的稳定性。

（2）应能可靠、方便地适应母线运行方式的变化。

尤其是对双母线这种接线方式，我们可以根据需要将我们相应的进出线接在不同的母线上，以适用灵活的调度方式。

（3）接线尽量简化。

如果母线上所连接的设备较多，我们要将所有设备的相关信息引进，引进的数量较多，如果接线复杂，就会比我们任何一个设备的复杂程度都高。

母线上出线一般有几条甚至十几条，如果接线不简化，就会使得保护接线非常复杂。

装设母线保护的基本原则母线保护总的来说可以分为两大类型：（1）利用供电元件的保护来保护母线。

利用电源侧的保护来保护母线供电，当母线发生故障时，利用电源侧的后备保护来切除母线故障。
