青岛市市政工程围挡图集-完整

02
目 录序号图 名页次 编制说明010203040506070809101112一1234二 目录 砖砌实体围挡 钢质固定围挡(B 类) 砖砌实体围挡效果图砖砌实体围挡(A 类)立面图砖砌实体围挡(A 类)大样图 砖砌实体围挡(A 类)基础大样图 钢质固定围挡(B 类)效果图 钢质固定围挡(B 类)立面图 钢质固定围挡(B 类)大样图 钢质固定围挡(B 类)材料表1314151617三 钢质固定围挡(C 类) 钢质固定围挡(C 类)效果图 钢质固定围挡(C 类)立面图 钢质固定围挡(C 类)大样图 钢质固定围挡(C 类)材料表18四 临时活动围挡 临时活动围挡(D 类)效果图19202122
临时活动围挡(D 类)立面图 临时活动围挡(D 类)背立面图 临时活动围挡(D 类)材料表123412341234序号图 名页次
04
砖砌实体围挡效果图
19
临时活动围挡效果图。

6种常用施工围挡的做法详图一、施工围挡要求施工围挡的设置应当符合相关标准及规范并遵守以下要求：1.工程施工作业，应在施工现场周围连续设置围挡进行防护，围挡应坚固、稳定、清洁、美观、无乱张贴、乱涂写，围挡下脚应控制垃圾、泥浆、水外流。

2.市政道路工程、管线、给排水工程围挡材料选用蓝色的夹芯彩钢板（厚度为50mm）或PVC材料（厚度为20mm），围挡立柱为方钢，上下有横边，颜色为白色。

围挡总高 2.2m，立柱中心间距为3m；围挡下脚须设置基座，基座制作成四块混凝土挡块，具体规格尺寸详见围挡部分的图纸，禁止使用砖砌；围挡下脚用油漆刷成黄黑相间交通安全斑马纹，斑马纹高200mm、宽150mm、倾斜角45度，倾斜角指向车辆行驶方向。

园林绿化工程、应急抢险工程围挡的材料、规格按图集中的相关图纸要求制作。

3.参照《建筑结构荷载规范》（GB50009-2012）昆明50年一遇风级，围挡两侧支架底部设置一排三颗膨胀螺栓等间距锚固。

4.距离交通路口20m范围内设置施工围挡的，围挡上部0.8m以上部分应当采用通透性围挡，不得影响交通路口行车视距。

5.禁止使用锈蚀、残破、易损毁变形的材料制作施工围挡。

6.围挡上应设置下列内容：（1)两排反光条，第一道反光条中心线距地面900mm，第二道反光条中心线距地面1700mm。

(2)五牌一图包括：施工现场总平面图、工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌。

（3）单位名称标识牌、安全标识标牌、致歉标语牌、倒计时牌、交通安全标识。

（4）为迎接南博会的胜利召开，南博会期间围挡上还应按要求设置南博会公益广告牌。

7.围挡入口端头及交叉路口立柱上每6m安装警示灯，围挡两端头还应设置防撞桶。

8.围挡既要满足施工工作面及材料堆放要求，又要保证机动车、非机动车的通行，并设专人保洁。

二、6种常用施工围挡做法1. 夹芯彩钢板围挡2. PVC材料围挡3. 园林绿化工程围挡园林绿化工程围挡使用要求：1）该围挡用于7天以内的园林绿化工程。

市政工程临时围挡方案随着城市的不断发展，市政工程已经成为城市建设和维修中不可或缺的重要环节。

然而，在进行市政工程的过程中，临时围挡是不可避免的环节。

临时围挡的设置不仅需要考虑到施工安全，还要考虑到对周边环境和居民生活的影响，因此合理的临时围挡方案显得尤为重要。

本文将结合市政工程的具体特点，就临时围挡的设置与管理提出合理的方案。

一、市政工程临时围挡的具体特点市政工程是指为了改善城市环境，提升城市功能，维护城市基础设施和公共服务而进行的工程活动。

市政工程包括道路建设、桥梁建设、给水工程、排水工程、垃圾处理和环境保护等。

这些工程通常需要在现有的城市环境中进行，因此需要设置临时围挡来保障施工的安全和效率。

市政工程临时围挡的具体特点主要包括以下几个方面：1. 施工范围广泛：市政工程往往需要在城市的道路、广场、人行道等公共场所进行，因此设置临时围挡需要考虑到周边环境的影响。

2. 施工时间较长：市政工程的施工周期通常较长，可能需要数月甚至数年的时间。

在这样长时间内，临时围挡需要保持稳定和安全。

3. 对周边环境和居民生活的影响大：设置临时围挡不仅会对周边环境造成一定影响，还可能会影响到附近居民的生活。

4. 施工安全的保障：市政工程施工过程中需要保证施工人员和周边居民的安全。

由于这些特点的存在，市政工程临时围挡的设置需要考虑到周边环境和居民生活的影响，并且需要保障施工的安全和效率。

二、市政工程临时围挡的设置原则在进行市政工程临时围挡的设置时，我们应该遵循以下原则：1. 安全原则：保障施工人员和周边居民的安全是最基本的原则。

临时围挡需要对施工区域和周边环境进行有效隔离，防止发生安全事故。

2. 合理利用原则：在尽量减少对周边环境和居民生活影响的前提下，合理利用城市空间，最大限度地减少占用公共空间。

3. 美观原则：临时围挡的设置需要考虑到周边环境的美观度，避免出现随意搭建、杂乱无章的情况。

4. 灵活性原则：考虑到市政工程施工的特点，临时围挡应该具有一定的灵活性，能够根据实际情况进行调整和改善。

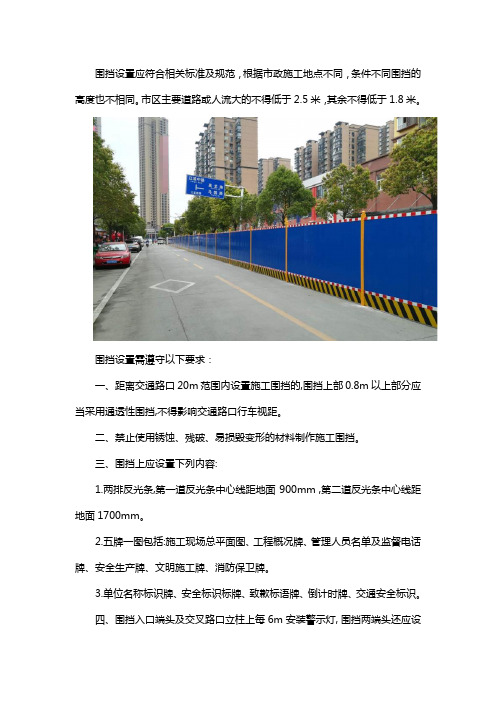

围挡设置应符合相关标准及规范，根据市政施工地点不同，条件不同围挡的高度也不相同。

市区主要道路或人流大的不得低于2.5米，其余不得低于1.8米。

围挡设置需遵守以下要求：
一、距离交通路口20m范围内设置施工围挡的,围挡上部0.8m以上部分应当采用通透性围挡,不得影响交通路口行车视距。

二、禁止使用锈蚀、残破、易损毁变形的材料制作施工围挡。

三、围挡上应设置下列内容:
1.两排反光条,第一道反光条中心线距地面900mm ,第二道反光条中心线距地面1700mm。

2.五牌一图包括:施工现场总平面图、工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌。

3.单位名称标识牌、安全标识标牌、致歉标语牌、倒计时牌、交通安全标识。

四、围挡入口端头及交叉路口立柱上每6m安装警示灯, 围挡两端头还应设
置防撞桶。

五、围挡既要满足施工工作面及材料堆放要求,又要保证机动车、非机动车的通行,并设专人保洁。

河南乘之风文化传媒有限公司成立于2016年，是一家以工程围挡、户外媒体发布、广告喷绘写真制作安装为一体的综合性公司。

战略决定未来，乘之风将以最朴质的态度，坚决遵循基本的市场定律，坚决践行自己的经营模式，坚决秉持自己的价值理念。

道路工程施工围栏规范最新版本于2023年发布，以下简称“新规范”。

新规范的发布旨在加强城镇道路施工技术管理，规范施工要求，提高工程质量，保障行人和交通车辆的安全。

本文将详细介绍新规范的主要内容。

一、施工现场围挡设置1. 占用市政道路工期超过半年的工程，应采用固定围护，高度应在2.5米以上。

墙体形式力求美观，与周围环境协调，进行清洁美化。

2. 占用市政道路工期不足半年的工程，现场设置封闭围护结构。

统一规范施工围护结构，悬挂安全标语，悬挂临时占用挖掘城市道路公示牌。

3. 施工现场周围应按规定连续设置封闭围栏；多层建筑、高层建筑还应设置安全防护设施。

市区主要路段、市容景观道路、机场、码头、车站广场设置的围栏高度不低于2.5米，其他路段设置的围栏高度不低于1.8米。

4. 围栏使用的材料应保证围栏稳定、整洁、美观。

市政工程施工现场可根据工程进度设置围栏，或按规定使用统一的连续护栏设施。

施工单位不得在施工现场围栏外堆放建筑材料、垃圾和工程淤泥。

在经批准的临时占用区域，应严格按批准的占用范围和使用性质储存。

堆放建筑材料或机械设备，临时区域周围应设置1米以上的围栏。

二、施工围挡的材质与规格1. 材质可分为金属围挡/围栏/护栏，塑料围挡/围栏/护栏，PVC围挡，市政PVC 围挡等。

2. 工程围挡规格一般为2500mm×3000mm。

根据施工地点、条件不同而有所差异。

建筑工程必须全封闭，市区主要道路或人流大的不得低于2.5米，其余不得低于1.8米。

一般半封闭多见于市政工程，所谓的半封闭指两面或三面设立围挡，一面或两面开放，便于施工机具材料的进出。

具体要怎么设置根据招标文件、图纸、现场环境，施工组织设计在保证安全的情况下来确定。

三、施工与质量验收规范1. 城镇道路工程施工与质量验收规范（CJJ1-2008）适用于城镇新建、改建、扩建的道路及广场、停车场等工程的施工和质量检验、验收。

2. 原材料、半成品或成品的质量标准，凡本规范有规定者，应按照执行；无规定者，应按国家现行的有关标准执行。

青建办字〔2011〕51号青岛市城乡建设委员会关于规范建筑、市政、拆除、地铁工程施工现场围挡的通知各区、市建设行政主管部门、市政和拆除工程行政管理部门，各有关单位：为进一步提高建设工程文明施工管理水平，提升建设行业形象和城市品质，市城乡建设委决定对我市房屋建筑、市政、拆除和地铁工程施工现场围挡进行规范管理。

现将有关要求通知如下：一、我市房屋建筑、市政、拆除和地铁工程施工现场围挡要求。

（一）全市新开工房屋建筑工程和拆除工程施工现场围挡，按《青岛市建筑施工现场工地围挡图集》进行施工。

部分主干道未完成主体施工的建筑工地现场应参照执行。

（二）全市市政工程施工现场围挡，按《青岛市市政工程围挡图集》进行施工。

（三）全市地铁工程施工现场围挡，按《青岛市地铁工程施工现场围挡图集》进行施工。

（四）任何单位和个人一律不得在房屋建筑、市政、拆除和地铁施工现场围挡墙上制作商业性广告。

凡是进行公益性广告宣传的围挡，要严格遵守市政府的有关规定，经广告联审部门审批后，按照建筑施工围挡墙相关管理规定进行装设。

二、建设、施工、监理单位要严格按照要求，加强房屋建筑、市政、拆除和地铁工程的现场围挡日常使用管理，每周组织一次检查，定期对围挡墙和宣传广告进行保洁、维护，凡是墙体和宣传内容存在歪斜、破损、污染等问题，各相关责任单位要立即进行整改，确保围挡墙安全、牢固、美观。

三、各区市建设行政主管部门、市政和拆除工程行政管理部门要加强管理和检查，要把施工现场围挡墙的使用管理作为工程安全检查的重点内容，凡检查发现施工现场未按规定安装使用围挡墙的，一律责令停工整改。

附件1：1.青岛市建筑施工现场工地围挡图集附件2：2.青岛市市政工程围挡图集附件3：3.青岛市地铁工程施工现场围挡图集二○一一年五月五日。

施工围挡的高度设置应当符合相关标准及规范：一、围挡总高为2.2m ,立柱中心间距为3m 。

市政道路工程、管线、给排水工程围挡材料选用蓝色的夹芯彩钢板(厚度为50mm )或PVC材料(厚度为20mm) , 围挡立柱为方钢，上下有横边,颜色为白色。

围挡下脚须设置基座,基座制作成四块混凝土挡块,具体规格尺寸详见围挡部分的图纸,禁止使用砖砌;围挡下脚用油漆刷成黄黑相间交通安全斑马纹,斑马纹高200mm、宽150mm、倾斜角45度,倾斜角指向车辆行驶方向。

二、个别道口围挡又会遮住路人的视野，行人和车辆通过时会相当危险，为了路行车安全，路口两边施工沿线围挡高1.5米，宽3米为一板。

这样便于行人和司机看清路况，提高了施工安全性。

距离交通路口20m范围内设置施工围挡的,围挡上部0.8m以上部分应当采用通透性围挡，不得影响交通路口行车视距。

围挡入口端头及交叉路口立柱上每6m安装警示灯,围挡两端头还应设置防
撞桶。

围挡既要满足施工工作面及材料堆放要求,又要保证机动车、非机动车的通行,并设专人保洁。

河南乘之风文化传媒有限公司注册于2016年，是一家以工程围挡、户外媒体发布、广告喷绘写真制作安装为一体的综合性公司。

战略决定未来，乘之风将以最朴质的态度，坚决遵循基本的市场定律，坚决践行自己的经营模式，坚决秉持自己的价值理念。

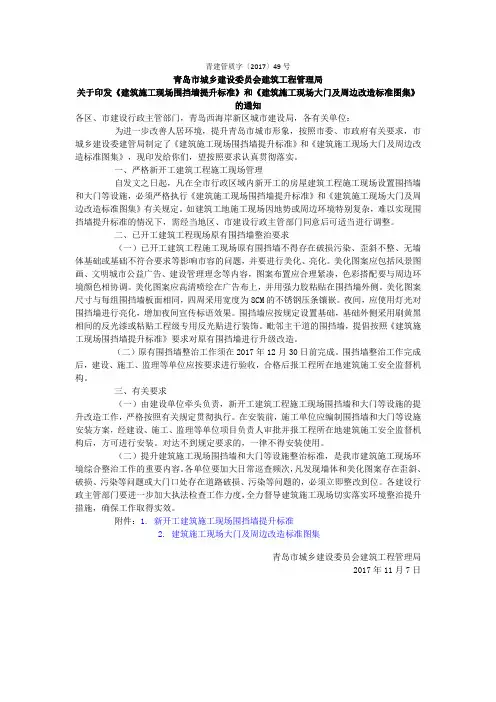

青建管质字〔2017〕49号青岛市城乡建设委员会建筑工程管理局关于印发《建筑施工现场围挡墙提升标准》和《建筑施工现场大门及周边改造标准图集》的通知各区、市建设行政主管部门，青岛西海岸新区城市建设局，各有关单位：为进一步改善人居环境，提升青岛市城市形象，按照市委、市政府有关要求，市城乡建设委建管局制定了《建筑施工现场围挡墙提升标准》和《建筑施工现场大门及周边改造标准图集》，现印发给你们，望按照要求认真贯彻落实。

一、严格新开工建筑工程施工现场管理自发文之日起，凡在全市行政区域内新开工的房屋建筑工程施工现场设置围挡墙和大门等设施，必须严格执行《建筑施工现场围挡墙提升标准》和《建筑施工现场大门及周边改造标准图集》有关规定。

如建筑工地施工现场因地势或周边环境特别复杂，难以实现围挡墙提升标准的情况下，需经当地区、市建设行政主管部门同意后可适当进行调整。

二、已开工建筑工程现场原有围挡墙整治要求（一）已开工建筑工程施工现场原有围挡墙不得存在破损污染、歪斜不整、无墙体基础或基础不符合要求等影响市容的问题，并要进行美化、亮化。

美化图案应包括风景图画、文明城市公益广告、建设管理理念等内容，图案布置应合理紧凑，色彩搭配要与周边环境颜色相协调。

美化图案应高清喷绘在广告布上，并用强力胶粘贴在围挡墙外侧。

美化图案尺寸与每组围挡墙板面相同，四周采用宽度为8CM的不锈钢压条镶嵌。

夜间，应使用灯光对围挡墙进行亮化，增加夜间宣传标语效果。

围挡墙应按规定设置基础，基础外侧采用刷黄黑相间的反光漆或粘贴工程级专用反光贴进行装饰。

毗邻主干道的围挡墙，提倡按照《建筑施工现场围挡墙提升标准》要求对原有围挡墙进行升级改造。

（二）原有围挡墙整治工作须在2017年12月30日前完成。

围挡墙整治工作完成后，建设、施工、监理等单位应按要求进行验收，合格后报工程所在地建筑施工安全监督机构。

三、有关要求（一）由建设单位牵头负责，新开工建筑工程施工现场围挡墙和大门等设施的提升改造工作，严格按照有关规定贯彻执行。

建设工程施工围挡标准目次1总则 (3)2术语 (4)3基本规定 (5)4围护形式 (6)4.1砌筑式围挡 (6)4.2装配式围挡 (7)4.3移动式围挡 (11)5工地大门及围墙标识 (13)6验收与日常维护 (15)附录A部分城市施工围挡标准图集 (16)附录B公司建筑围挡通稿 (17)附录C公司建筑围挡宣传标语 (22)1 总则1.1为了指导和规范建设工程施工围挡行为，提高文明施工管理水平，制定本标准。

1.2本标准适用于房屋与市政工程等建设项目的施工围挡和大门设置的基本要求，以效果图的形式予以展示，在具体进行围挡设置时，应以本图集为基本标准，同时应进行专项设计，确保围挡安全、绿色、美观、实用。

1.3 施工办公与生活营地、其他工程项目参照执行。

1.4建设工程施工围挡，除符合本标准规定外，尚应符合国家、行业、地方等现行有关标准的规定。

本标准与国家、行业、地方等现行有关标准的规定有冲突的，从其规定。

考虑到一些城市已发布实施了施工围挡标准图册，宜选用其标准图集进行围挡。

2 术语2.1 施工围挡为了将建设施工现场与外部环境隔离开来，使施工现场成为一个相对封闭的空间所采取的措施，包括采用各种砌体材料砌筑的围墙、采用各种成型板材构成的围护体、大门等。

3 基本规定3.1施工围挡应根据环境特点及场地类别进行专项设计。

工程开工前，项目部技术部门应编制施工围挡方案，施工围挡方案的主要内容应包括：1 工程概况及围挡部位简介和周边条件情况。

2 编制依据。

3 施工围挡材质与结构要求。

4 施工围挡技术管理措施。

5 结构安全验算。

6 验收与日常管理的要求。

7 外观装饰画面、灯光等。

8 施工布置图和施工详图等附图。

3.2施工围挡高度总体应符合：市区主要道路围挡自地面至围挡顶端（不含柱头和灯具）高度不得低2.5m，其他区域不得低1.8m。

3.3 施工围挡应连续、封闭设置，同时满足基础坚固、受力稳定、形象美观的要求，并遵循“安全、绿色、美观、实用”原则：1 安全。
