施工测量放样作业方法及要求随着建筑行业的发展，施工测量放样作为一项重要的工作环节，对于确保施工质量和工期的达标具有关键性的作用。
本文将介绍施工测量放样的方法及要求，旨在为施工测量工作提供指导和基本准则。
一、施工测量放样的方法1. 确定测量控制点：在进行施工测量放样前，必须确定测量基准点和控制点。
测量基准点是施工测量的参考点，而控制点是用来调整和监控测量误差的。
2. 准备测量工具与设备：进行施工测量放样需要使用各种测量工具和设备，如测量仪器、测量尺、水平仪等。
在进行施工测量前，要确保这些设备的准确性和正常工作状态。
3. 进行放样测量：根据设计图纸和工程要求，将设计中的要素转化为实际的施工工程。
包括标示墙角和开口尺寸、测量地面水平等。
4. 记录与标示：进行施工测量放样时，必须及时记录所得数据，并在测点进行标示，以便施工人员正确理解和执行。
5. 定期校验与调整：施工测量放样是一个持续的过程，在施工过程中需定期校验测量仪器的准确性，并根据实际情况进行调整和修正，以确保测量结果的准确性。
二、施工测量放样的要求1. 准确性：施工测量放样的最基本要求是准确度。
在进行施工测量放样时，必须保证测量结果与设计图纸的要求高度一致，以确保施工工程符合设计要求。
2. 及时性：施工测量放样需要及时进行，尤其是在施工过程中需要不断进行测量和放样，以满足施工的需要，并及时调整和修正。
3. 一致性：在整个施工过程中，必须保持数据和测量结果的一致性，避免在不同的施工阶段出现不一致的情况，以避免后续工作的延误和问题的发生。
4. 标示清晰：在进行施工测量放样时，必须标示清晰，以便施工人员准确理解和执行。
标示应该直观明了，避免产生歧义。
5. 合理性：施工测量放样的结果必须合理，符合工程实际情况，并能够满足施工要求。
在进行施工测量放样前，应充分考虑施工现场的实际情况，制定合理的测量方案。
总结：施工测量放样作为确保施工质量和工期的重要环节，对于建筑工程具有关键性的作用。
工程测量放样步骤工程测量放样是工程建设中最基础的环节之一。
放样是一种采集现场实际数据并翻译为图纸上的数字的过程。
通过放样，工程建设单位能够在现场获得精确的数据，进而进行工程设计、施工图制作等后续工作。
下面是工程测量放样的基本步骤：一、前期准备1、对于监理或建设单位的工程管理人员必须查看的资料，必须取得最新的进展，包括工程工期、施工进度，项目内容和工程质量等。
2、测量现场周遭环境的概况和构造，包括现场情况，地形地貌，周边设施等。
3、测量设备和工具准备，包括三脚架、经纬仪、测距仪、自动平差坐标测量仪、测量计算机，其它辅助资讯等。
4、现场人员及需求安排，工程测量是针对现场操作的测量，因此必须完成人员的构成及其所需的物资。
二、进行场地量测1、对于影响工程段落的现场因素，计算相应的影响因素。
2、对比（制图与现场标记）相应的基准点，计算各种类型的反射站向地面相准确的位置，并校正其位相态势。
3、记录反射站的建立和位置信息，测量地形地貌和机器设备的布局和大小，并让其与现场环境和周边地物联系。
4、结合实地测量情况制作摸排图，摸排图包括现场地形地貌分布图、现场设施抽象分布图、施工机具摆设分布图等，然后根据摸排图确定测量路线。
5、市政测绘队人员实地勘察，对于测量路线的通行条件、反射站安装条件进行评估并制定详细的施工测量方案。
三、实施测量放样1、将位相相等的两部分区域于地面建立三点框架，然后产生基准点。
2、根据已有的基础值和仪器的测量数据，将实测量数据的分量分别计算出来。
3、确定基准点，并根据基准点进行方位位置测量，将数据输入计算机中计算。
4、将实际测量的数据输入计算机中，自动计算放样数据。
5、自动计算后运用Gis软件制成图形并将数据打印成规模大小的图纸，可作为前期准备留存。
以上就是工程测量放样的基本步骤，随着计算机技术的不断发展，传统的测量放样手工操作已被计算机全面取代，使得测量放样工作的精度和效率得到大幅提升。
在现场工作时，工程人员需要遵循相关的测量标准和规范，严格按照规定的流程和操作步骤进行测量放样工作，以确保所得到的数据准确无误，以保障工程建设的质量和进度。
使用全站仪进行工程施工放样的详细方法全站仪是一种高精度测量仪器，广泛用于工程施工放样中。
它能够同时测量水平角、垂直角和斜距，具有精度高、操作简便等优点。
本文将详细介绍使用全站仪进行工程施工放样的方法。
一、准备工作1. 选择合适的设备：根据具体的施工任务和要求，选择适合的全站仪进行测量。
注意设备的精度和功能要满足工程需要。
2. 设置基准点：在工程现场选择一个稳定的基准点，并进行测量标识。
基准点应位于施工区域的中心位置，以确保后续测量的准确性。
二、全站仪的使用步骤1. 建立测量控制网：根据工程的要求和施工图纸，确定所需的测量控制点，并在现场进行放样。
使用全站仪按照相应的坐标和高程进行测量，并在控制点上标识编号。
2. 进行工程放样：根据工程图纸上的设计要求，使用全站仪进行放样。
具体步骤如下：a. 设置目标点：根据工程图纸确定需要放样的目标点，在目标点设置临时标志物。
b. 安装全站仪：将全站仪稳定地安装在测点上，并确保水平仪的气泡在圆心位置。
c. 测量目标点：对准目标点，使用全站仪进行测量。
一般情况下，全站仪会自动锁定目标点并记录测量数据。
d. 校验测量数据：每次测量完成后，应校验测量数据的准确性，确保在允许的误差范围内。
e. 记录测量数据：将测量数据记录到放样表格或电脑中，并按照要求进行归档。
f. 移动仪器进行下一个目标点的测量，直至完成全部放样任务。
三、注意事项1. 确保仪器的准确性：在使用全站仪之前，需要对仪器进行准确性校准，避免误差的出现。
2. 注意安全事项：在使用全站仪过程中，要注意周围环境的安全，以免发生事故。
同时，不要让他人无正当理由靠近正在测量的仪器。
3. 合理使用测量配件：全站仪通常附带一些测量配件，如三脚架、测杆等。
在实际使用中，需要合理使用这些配件，以确保测量的准确性和稳定性。
四、施工放样的优势使用全站仪进行施工放样具有如下优势：1. 高精度：全站仪具有高精度的测量功能，能够满足工程施工对精度的要求。
施工测量放样方案施工测量放样是建筑工程施工过程中的一项重要工作，其目的是在施工前准确确定构筑物各部位的位置、形状和尺寸，为施工提供可靠的依据。
下面将从施工测量放样的原则、方法和步骤等方面进行详细介绍，以确保施工质量和进度的顺利进行。
一、施工测量放样的原则1.准确性原则：施工测量放样必须保证测量数据的准确性，避免误差的产生。
2.可靠性原则：施工测量放样必须保证数据的可靠性，确保施工的准确性和有效性。
3.经济性原则：施工测量放样必须保证操作的经济性，合理安排人力、物力和时间，提高工作效率。
4.适应性原则：施工测量放样必须根据具体的施工条件和要求，选择合适的测量方法和仪器设备。
二、施工测量放样的方法1.传统放样法：传统放样法主要通过使用传统的测量工具，如铅垂线、剖线、切线等，将设计图纸上的尺寸和位置放大到实际施工场地上。
2.电子放样法：电子放样法主要通过使用电子测量仪器，如全站仪、测距仪等，实时测量和记录各种尺寸和角度数据，再通过计算机处理和分析，直接生成施工放样图纸。
三、施工测量放样的步骤1.准备工作：对施工现场进行勘测，了解设计图纸和施工方案，确定放样的具体要求和方法，选择合适的测量仪器和工具。
2.测量放样：根据设计图纸，将各种尺寸和位置放大到实际场地上，使用测量仪器进行测量，记录测量数据，如坐标、角度、高程等。
3.数据处理：将测量数据输入计算机，通过专业测量软件进行处理和分析，生成施工放样图纸。
4.核实修正：根据施工放样图纸，对测量数据进行核实和修正，确保放样的准确性和可靠性。
5.施工执行：根据施工放样图纸，进行施工执行，并及时调整和修正施工过程中出现的问题。
四、施工测量放样的注意事项1.选择合适的放样方法和仪器设备，根据具体的施工条件和要求，确保测量数据的准确性。
2.施工测量放样必须遵循安全操作规程，切勿私自更改设计图纸上的尺寸和位置。
3.测量过程中应及时记录测量数据，确保数据的完整性和可追溯性。
测量仪器的使用方法
测量仪器的使用方法如下：
1. 安装仪器：首先，根据仪器的说明书，将仪器所需的部件正确安装在指定的位置上。
确保仪器放置稳定，并接好相应的电源线。
2. 连接样品或被测物：根据需要，将样品或被测物正确放置在仪器所提供的样品槽或测量台上。
注意保持样品的稳定，并避免其他物质的干扰。
3. 设置参数：根据仪器的要求和实际需要，设置相关的测量参数。
这包括测量范围、采样频率、测量时间等。
根据具体仪器的操作面板或界面，进行相应的调整。
4. 开始测量：确认参数设置正确后，按下仪器上的开始测量按钮或触发测量的命令。
仪器将开始自动测量，并根据设定的参数记录相应的数据。
5. 结束测量：测量完成后，根据需要，保存测量数据或结果。
根据仪器的操作指南，正确停止测量，并关闭仪器的电源。
6. 数据处理和分析：将测量得到的数据导入到相应的软件或工具中，进行进一步的数据处理和分析。
根据需要，制作图表或报告，以便有效地呈现结果。
7. 仪器维护：使用完毕后，根据仪器的维护手册，正确清洁和
保养仪器。
定期进行校准和质量控制，以确保仪器的准确性和可靠性。
需要注意的是，不同的测量仪器具有不同的操作方法和使用要求，因此在使用前应仔细阅读仪器的说明书和操作指南，并按照相关要求进行操作。
建筑工程中仪器的使用方法一、测量仪器1.等级仪等级仪是测量地面高差和水平线的一种常用仪器。
使用时首先需要调平，将仪器安置在稳定的基础上，调整水平，使气泡位于中心。
然后，根据需要测量的高差和水平线的要求，将等级仪放置在测量点上，读取仪器上的示数。
2.基准仪基准仪是测量高程基准的一种仪器。
使用时需要在确定的基准点上放置基准仪，设置好仪器的零点。
然后，将基准仪移动到需要测量的点上，读取仪器上的示数，计算出高程差。
3.建筑经纬仪建筑经纬仪是测量平面坐标的一种仪器。
使用时，首先需要将经纬仪放置在稳定的基准点上，调整水平。
然后，通过观测标志物，读取仪器上的示数，确定目标点的坐标。
二、检测仪器1.混凝土强度检测仪混凝土强度检测仪是用于测量混凝土强度的一种仪器。
使用时，首先需要在混凝土浇筑后一定的时间内进行检测。
然后，将检测仪的传感器插入混凝土中，读取仪器上显示的混凝土强度数值。
2.环境监测仪环境监测仪是用于测量建筑物周围环境条件的一种仪器。
使用时，需要将环境监测仪放置在需要监测的位置上，等待一定的时间后，读取仪器上显示的环境参数，如温度、湿度、噪音等。
三、分析仪器1.土壤测试仪土壤测试仪是用于测量土壤性质的一种仪器。
使用时，首先需要采集土壤样本，将样本放置在土壤测试仪中。
然后，根据仪器上的操作说明，选择相应的测试参数，并启动测试。
最后，根据仪器上显示的测试结果，分析土壤的性质，如含水量、酸碱度等。
2.水质分析仪水质分析仪是用于测量水质指标的一种仪器。
使用时，首先需要采集水样，将水样放置在水质分析仪中。
然后，根据仪器上的操作说明，选择相应的测量参数，并启动测试。
最后，根据仪器上显示的测试结果，分析水质的好坏，如PH值、溶解氧含量等。
以上仅是建筑工程中使用仪器的几个例子，不同的仪器有不同的使用方法，在实际操作中需要根据具体的情况进行操作。
此外，使用仪器时需注意安全，正确操作，并根据仪器的要求进行维护和保养，以确保仪器的正常使用和精确测量。

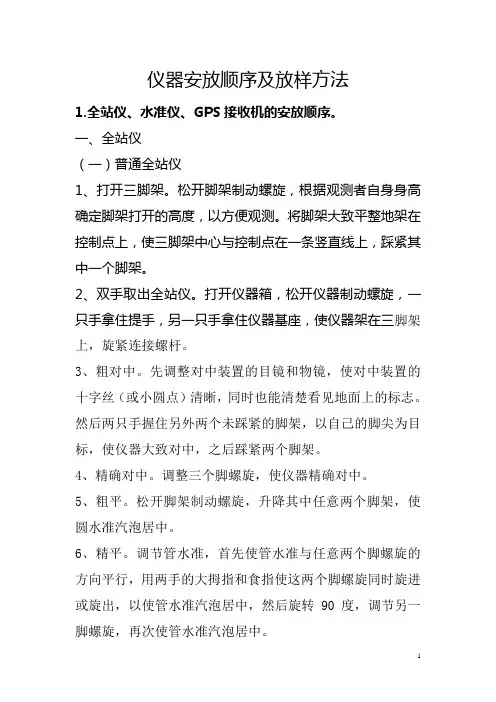

仪器安放顺序及放样方法1.全站仪、水准仪、GPS接收机的安放顺序。
一、全站仪（一）普通全站仪1、打开三脚架。
松开脚架制动螺旋，根据观测者自身身高确定脚架打开的高度，以方便观测。
将脚架大致平整地架在控制点上，使三脚架中心与控制点在一条竖直线上，踩紧其中一个脚架。
2、双手取出全站仪。
打开仪器箱，松开仪器制动螺旋，一只手拿住提手，另一只手拿住仪器基座，使仪器架在三脚架上，旋紧连接螺杆。
3、粗对中。
先调整对中装置的目镜和物镜，使对中装置的十字丝（或小圆点）清晰，同时也能清楚看见地面上的标志。
然后两只手握住另外两个未踩紧的脚架，以自己的脚尖为目标，使仪器大致对中，之后踩紧两个脚架。
4、精确对中。
调整三个脚螺旋，使仪器精确对中。
5、粗平。
松开脚架制动螺旋，升降其中任意两个脚架，使圆水准汽泡居中。
6、精平。
调节管水准，首先使管水准与任意两个脚螺旋的方向平行，用两手的大拇指和食指使这两个脚螺旋同时旋进或旋出，以使管水准汽泡居中，然后旋转90度，调节另一脚螺旋，再次使管水准汽泡居中。
7、再次精确对中，松开连接螺杆，移动基座，使仪器精确对中。
之后旋紧基座。
8、再次精平。
检查仪器是否精平，如不精平，与第6步一样调节管水准使仪器精平。
9、观测。
一般全站仪经过两次精确对中和精平后就可以进行观测了。
如果经过第8步后仪器又不精确对中了，那么就需要重复第7步和第8步，直到仪器既精确对中又精平为止。
仪器在观测时要注意调节望远镜目镜使十字丝清晰，调节望远镜物镜使观测的目标清晰，这样才能测量准确。
10、仪器装箱归位。
观测完后，将仪器三个脚螺旋回复到中间位置，以方便下次安放，然后松开基座连接螺杆，双手取下仪器装箱归位。
（二）激光对中全站仪。
目前已部分使用激光对中全站仪，除激光对中外，还有电子汽泡。
安放时比普通全站仪还要方便快捷些。
安放顺序基本一样，只是不用调节对中装置的目镜和物镜，而是打开激光直接对中，另外使用电子汽泡可以不需要再旋转90度，而是直接调节第三个脚螺旋就可以达到精平了。
施工放样作业流程及方法一、施工放样的作业流程1、准备工作：熟悉施工图纸，掌握设计要求和规范规定，确定施工放样的方法和精度要求。
准备好测量仪器和工具，包括全站仪、水准仪、GPS、激光指向仪等。
2、测量定位：根据设计要求，确定施工放样的基点和基线，建立施工控制网。
对于大型工程，需要建立多个控制网，并进行相互校核。
3、测量放样：根据施工控制网，进行测量放样。
对于建筑物的轴线、标高、位置等参数，需要进行精确测量和记录。
对于桥梁、隧道等工程，需要进行地形测量和地质勘探。
4、现场校核：在施工放样后，需要对放样结果进行现场校核，以确保施工符合设计要求。
对于不符合设计要求的地方，需要进行调整和修正。
5、质量检测：在施工完成后，需要对施工成果进行质量检测。
对于不符合质量要求的部位，需要进行返工或修补。
6、资料整理：在施工完成后，需要对测量数据进行整理和分析，并编制测量报告和成果资料。
二、施工放样的方法1、直角坐标法：利用直角坐标系进行施工放样。
将已知点作为原点，建立直角坐标系，将设计图纸中的点位坐标转换为实际坐标，并进行测量放样。
2、极坐标法：利用极坐标系进行施工放样。
将已知点作为极点，建立极坐标系，将设计图纸中的点位坐标转换为极坐标，并进行测量放样。
3、方向交会法：利用两个已知方向进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知方向，计算出待测点的方向距离和角度，并进行交会测量。
4、距离交会法：利用两个已知距离进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知距离，计算出待测点的距离和角度，并进行交会测量。
5、高程交会法：利用两个已知高程进行交会，确定待测点的高程。
根据设计图纸中的点位坐标和高程，计算出待测点的高程差和方向角，并进行交会测量。
6、偏角法：利用偏角和距离进行施工放样。
根据设计图纸中的点位坐标和偏角大小，计算出待测点的方向距离和角度，并进行交会测量。
7、全站仪放样法：利用全站仪进行施工放样。

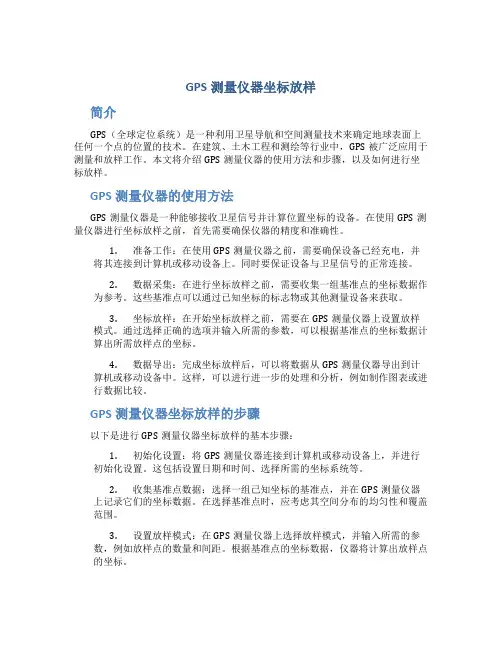

GPS测量仪器坐标放样简介GPS（全球定位系统）是一种利用卫星导航和空间测量技术来确定地球表面上任何一个点的位置的技术。
在建筑、土木工程和测绘等行业中，GPS被广泛应用于测量和放样工作。
本文将介绍GPS测量仪器的使用方法和步骤，以及如何进行坐标放样。
GPS测量仪器的使用方法GPS测量仪器是一种能够接收卫星信号并计算位置坐标的设备。
在使用GPS测量仪器进行坐标放样之前，首先需要确保仪器的精度和准确性。
1.准备工作：在使用GPS测量仪器之前，需要确保设备已经充电，并将其连接到计算机或移动设备上。
同时要保证设备与卫星信号的正常连接。
2.数据采集：在进行坐标放样之前，需要收集一组基准点的坐标数据作为参考。
这些基准点可以通过已知坐标的标志物或其他测量设备来获取。
3.坐标放样：在开始坐标放样之前，需要在GPS测量仪器上设置放样模式。
通过选择正确的选项并输入所需的参数，可以根据基准点的坐标数据计算出所需放样点的坐标。
4.数据导出：完成坐标放样后，可以将数据从GPS测量仪器导出到计算机或移动设备中。
这样，可以进行进一步的处理和分析，例如制作图表或进行数据比较。
GPS测量仪器坐标放样的步骤以下是进行GPS测量仪器坐标放样的基本步骤：1.初始化设置：将GPS测量仪器连接到计算机或移动设备上，并进行初始化设置。
这包括设置日期和时间、选择所需的坐标系统等。
2.收集基准点数据：选择一组已知坐标的基准点，并在GPS测量仪器上记录它们的坐标数据。
在选择基准点时，应考虑其空间分布的均匀性和覆盖范围。
3.设置放样模式：在GPS测量仪器上选择放样模式，并输入所需的参数，例如放样点的数量和间距。
根据基准点的坐标数据，仪器将计算出放样点的坐标。
4.进行坐标放样：根据放样模式和参数，将GPS测量仪器放置在适当的位置，并按照仪器的指示进行操作。
在放样过程中，仪器将根据接收到的卫星信号计算并记录放样点的坐标。
5.数据处理与导出：完成坐标放样后，将数据从GPS测量仪器导出到计算机或移动设备中。
仪器安放顺序及放样方法1.全站仪、水准仪、GPS接收机的安放顺序。
一、全站仪（一）普通全站仪1、打开三脚架。
松开脚架制动螺旋，根据观测者自身身高确定脚架打开的高度，以方便观测。
将脚架大致平整地架在控制点上，使三脚架中心与控制点在一条竖直线上，踩紧其中一个脚架。
2、双手取出全站仪。
打开仪器箱，松开仪器制动螺旋，一只手拿住提手，另一只手拿住仪器基座，使仪器架在三脚架上，旋紧连接螺杆。
3、粗对中。
先调整对中装置的目镜和物镜，使对中装置的十字丝（或小圆点）清晰，同时也能清楚看见地面上的标志。
然后两只手握住另外两个未踩紧的脚架，以自己的脚尖为目标，使仪器大致对中，之后踩紧两个脚架。
4、精确对中。
调整三个脚螺旋，使仪器精确对中。
5、粗平。
松开脚架制动螺旋，升降其中任意两个脚架，使圆水准汽泡居中。
6、精平。
调节管水准，首先使管水准与任意两个脚螺旋的方向平行，用两手的大拇指和食指使这两个脚螺旋同时旋进或旋出，以使管水准汽泡居中，然后旋转90度，调节另一脚螺旋，再次使管水准汽泡居中。
7、再次精确对中，松开连接螺杆，移动基座，使仪器精确对中。
之后旋紧基座。
8、再次精平。
检查仪器是否精平，如不精平，与第6步一样调节管水准使仪器精平。
9、观测。
一般全站仪经过两次精确对中和精平后就可以进行观测了。
如果经过第8步后仪器又不精确对中了，那么就需要重复第7步和第8步，直到仪器既精确对中又精平为止。
仪器在观测时要注意调节望远镜目镜使十字丝清晰，调节望远镜物镜使观测的目标清晰，这样才能测量准确。
10、仪器装箱归位。
观测完后，将仪器三个脚螺旋回复到中间位置，以方便下次安放，然后松开基座连接螺杆，双手取下仪器装箱归位。
（二）激光对中全站仪。
目前已部分使用激光对中全站仪，除激光对中外，还有电子汽泡。
安放时比普通全站仪还要方便快捷些。
安放顺序基本一样，只是不用调节对中装置的目镜和物镜，而是打开激光直接对中，另外使用电子汽泡可以不需要再旋转90度，而是直接调节第三个脚螺旋就可以达到精平了。
（三）如果使用全站仪任意建站不对中时，可以像安放水准仪的步骤顺序来进行安放。
二、水准仪由于安放水准仪不需要仪器对中，所以安放速度比较快。
我公司目前已基本上都使用自动安平水准仪，安放时只需要将圆水准汽泡居中就可以了。
1、打开三脚架。
松开脚架制动螺旋，根据观测者自身身高确定三脚架打开的高度，以方便观测。
脚架大致平整后，踩紧其中的两个脚架。
2、取出水准仪。
打开仪器箱，取出水准仪，放在三脚架上，旋紧连接螺杆，使仪器基座与三脚架连接紧密。
3、粗平。
使望远镜视准轴与两个踩紧的脚架方向平行，左手扶住其中一个脚架，用右手扶住第三个未踩紧的脚架，并前后左右靠着地面进行移动，使圆水准汽泡大致居中。
之后踩紧第三个脚架。
4、精平。
调节三个脚螺旋，使圆水准汽泡完全居中。
5、观测。
调节目镜使十字丝清晰，调节调焦按钮使观测目标清晰。
6、仪器装箱归位。
观测完后，将仪器三个脚螺旋回复到中间位置，以方便下次安放，然后松开基座连接螺杆，取下仪器装箱归位。
三、GPS接收机1、基座安放。
基座安放步骤与普通全站仪第1至8步完全一样。
2、GPS接收机与基座连接。
将GPS接收机与基座连接紧密，并量取天线高度。
3、观测记录。
开机并记录数据，注意在记录纸上记下记录数据时间，接收机收到的卫星数量。
4、仪器装箱归位。
接收时间到后，关记录关机，先将GPS 接收机装箱，再将基座三个脚螺旋回复到中间位置，以方便下次安放，然后松开基座连接螺杆，取下基座装箱归位。
2.全站仪、水准仪施工放样过程；GPS接收机动态放样过程。
一、全站仪1、测站建站：有两种方法，一是在已知点上设站，一是在架在任意点上设站。
在已知点上设站时时，安放全站仪的步骤与全站仪安放的第（一）（二）种情况一致；在任意点上设站时，安放全站仪的步骤与全站仪安放的第（三）种情况一致。
2、后视定向：有两种方法。
一是后视方位角定向，一是后视坐标定向。
第一种：坐标方位角定向，这种方法测站只能架在已知点上，先瞄准后视目标，输入测站与后视点的坐标方位角。
瞄准后视目标时，松开制动螺旋，使望远镜大致瞄准后锁定制动螺旋，改用微动螺旋精确瞄准，然后输入坐标方位角，再按测距功能鍵，测量出测站与后视的距离来进行检测控制点是否稳定。
在确定控制点稳定可用之后松开制动螺旋进入方位角和距离放样；第二种：坐标定向。
（1）测站架在已知点，先输入测站的坐标，再瞄准后视点输入后视点的坐标，按测距健后完成定向；（2）测站架在任意点，需要至少瞄准两个以上的后视点来求出测站点的坐标。
先瞄准第1个后视点，输入坐标，按测距健后再瞄准第2个点，输入第2个点的坐标，按测距健后可再瞄准其它后视点依次输入后视点坐标，之后由全站仪的坐标计算功能自动计算出测站的坐标，完成坐标定向。
之后需要按测坐标功能键，测量出后视点的实际坐标来检测控制点是否稳定。
在确定控制点稳定可用之后，再进入坐标放样。
3、放样。
第一种用方位角和距离放样：先计算出测站与放样点之间的方位角和距离，将全站仪大致旋转到放样点的方位角，之后锁定制动螺旋，利用微动螺旋让全站仪精确旋转到放样点的方位角，然后（用对讲机）通知前视安放好棱镜，利用全站仪的测距功能测出测站与前视棱镜的距离，与计算出的理论距离对比，通知前视人员远离（或靠近）测站，直到与理论距离一致；第二种用坐标放样：输入放样点坐标，确认后仪器会自动给出应旋转到的角度位臵和距离，将全站仪转到相应的角度后进行测距，然后通知前视人员远离（或靠近）测站，直到与理论距离一致。
4、打桩。
前视人员在棱镜放好的位臵设立标志，可打木桩、片桩、铁钉等，并用油漆、油笔或红布条等作好标识。
重要的放样桩点必须用木桩，并在木桩上定钉。
5、其余点放样。
重复3、4步骤，放出其它放样点。
6、放样完成后复核已知点。
放样完成后再测一下后视点的距离或坐标，检查在放样过程中测站是否有移动，确认后视点正确之后整个放样任务就可以结束。
7、仪器装箱归位。
二、水准仪1、求出视线高程。
在已知水准点和要观测的结构物（路基、桥梁、隧道、涵洞等）之间架设水准仪。
水准尺立在水准点，读取后视读数，求出视线高程。
2、转点。
如果水准点离观测的结构物较远，则需要进行转点，水准点后视读数后，立尺人员到转点上立尺，注意转点到测站的距离与水准点到测站的距离基本一致，即前后视距离基本相等。
读出水准尺在转点上的读数，求出转点高程。
如果转点离观测点仍较远，则还需要转点，直到能观测到结构物为止。
如果水准点距离结构物较近，可直接观测中间点，则可以不用这个步骤，直接进行第4步。
3、迁站。
后视转点读数，求出视线高程。
4、观测中间点。
中间点可以是结构物的任意点，中线点、边桩均可以。
水准尺立在中间点上，读数后即可求出中间点高程。
同理，水准尺立在其它中间点上，求出其它中间点的实际高程。
5、求出中间点应上（应下）的高度。
根据逐桩坐标和高程计算出中间点的设计高程，与实测高程之差就是中间点应上（应下）的高度。
6、闭合（或附合）到已知水准点。
如果水准点较近，则可以直接闭合（或附合）到已知水准点。
如果较远，则需要转点后再闭合（或附合）到已知水准点，求出已知点实测高程，计算出闭合（或附合）差，如果闭合（或附合）差未超限，则水准仪操平任务完成。
如果闭合（或附合）差超限，则需要重复第1～6步骤。
三、GPS动态放样1、架设基准站。
在地势较高（还要考虑交通方便）、天空较为开阔、周围无高度角超过10°的障碍物、有利于卫星信号的接收和数据链发射的位置架设一台GPS接收机作为基准站。
打开手簿通过蓝牙和基准站GPS接收机相连，设立相应的投影面和坐标系统，选择一种合适的电台频率，将基准站设置好。
设置好后，断开蓝牙连接。
之后设专人看守基准站，不得移动和改变基准站位置。
2、设置流动站。
打开另外一台GPS接受机，通过蓝牙与手簿相连接，设置和基准站相同的电台频率。
3、坐标转换。
使用流动站GPS接收机采集至少两个已知点的地心坐标（WGS84），再输入这两个点的独立坐标和高程（如需要），将两组坐标匹配后，进行坐标转换。
4、放样。
输入待放样点的坐标，打开手簿的放样菜单，根据手簿提示的位置放样（最好配备指南针），确定放样点位置。
5、打桩。
在放好的位置钉上木桩、片桩或其它标志，并用油漆、油笔或红布条作上标识，写上里程、桩号等。
6、放样其它点。
重复第4和5步。
7、检核已知点。
放样任务完成后再测一个已知点坐标，确认限差在规范要求范围内时，可结束放样。
否则应分析原因，该重测的应重测。
8、收仪器，装箱归位。
3.隧道断面测量过程；一、手动记录观测1、先用隧道内的控制点放出隧道的中线点，中线点的里程和高程都已知。
中线点的间距视需要测量的断面间距而定。
2、在隧道中线点位臵安放全站仪，量取仪器高度，后视定向后，将全站仪拨到该里程的法线方向上。
固定水平制动螺旋。
3、松开上下制动螺旋，打开全站仪的免棱镜测距功能。
4、从隧道的一侧墙角开始观测，记下距离和竖直角。
5、根据需要的间距手动在竖直面上转动望远镜，依次记下每点的距离和竖直角。
直到观测到隧道另一侧墙角，完成这一断面的观测。
6、在隧道其它中线点上安放全站仪，重复第2～5步骤，直到观测完所有断面。
7、绘制断面图。
将全站仪装箱归位后，回到技术室用电脑绘制断面图。
首先根据实测数据利用CAD技术绘出每一里程的实际断面图，再用同一比例尺根据设计施工图绘出每一里程对应的理论断面图（应考虑预留沉降量、初支厚度、二衬厚度等），将实际断面图与理论断面图比较，就可以看出隧道在该里程的超欠挖情况。
二、自动观测目前已有少部分项目在使用具有马达驱动，自动观测、自动记录的高精度智能全站仪，用来进行断面测量十分方便。
这种智能全站仪可以架在隧道内任意已知坐标点上，后视任意控制点定向，可以连续观测测站前后20米的任意一个断面，且数据下载后自动成图，大大提高了作业效率。
其测量原理与手动观测是一样的。
4.隧道监控量测（测点布臵、数据观测及分析）；监控量测所用仪器：全站仪、水准仪、数显收敛仪。
监控量测必测项目：净空变化（也叫周边收敛）、拱顶下沉、浅埋段地表下沉；选测项目很多，如围岩压力、围岩位移、钢架内力、锚杆轴力等，应按设计要求进行监测。
下面只介绍必测项目。
一、净空变化（周边收敛）与拱顶下沉监测方法有两种，一种是接触式观测，一种是非接触式观测。
（一）接触式：使用仪器为数显收敛计和水准仪，测点预埋件需要先加工好。
1、测点布臵间距。
净空变化与拱顶下沉测点布臵在同一个断面上，净空变化两测点应基本在同一水平面上。
断面间距视围岩类别而定。
Ⅲ级围岩30～50m，Ⅳ级围岩不得大于10m，Ⅴ级围岩不得大于5m。
2、测点布臵时间及初始读数：应在距开挖面2m的范围内尽快安设，并做好保护措施。
应保证爆破后24h内或下一次爆破前测读初始读数。
