水力学练习题及参考答案一、是非题(正确的划“√”，错误的划“×)1、理想液体就是不考虑粘滞性的实际不存在的理想化的液体。
（√）2、图中矩形面板所受静水总压力的作用点与受压面的形心点O重合。
(×)3、园管中层流的雷诺数必然大于3000。
(×)4、明槽水流的急流和缓流是用Fr判别的，当Fr＞1为急流。
(√)5、水流总是从压强大的地方向压强小的地方流动。
（×）6、水流总是从流速大的地方向流速小的地方流动。
（×）6、达西定律适用于所有的渗流。
（×）7、闸孔出流的流量与闸前水头的1/2次方成正比。
（√）8、渐变流过水断面上各点的测压管水头都相同。
(√)9、粘滞性是引起液流运动能量损失的根本原因。
(√)10、直立平板静水总压力的作用点就是平板的形心。
（×）11、层流的沿程水头损失系数仅与雷诺数有关。
(√)12、陡坡上出现均匀流必为急流，缓坡上出现均匀流必为缓流。
(√)13、在作用水头相同的条件下，孔口的流量系数比等直径的管嘴流量系数大。
(×)14、两条明渠的断面形状、尺寸、糙率和通过的流量完全相等，但底坡不同，因此它们的正常水深不等。
(√)15、直立平板静水总压力的作用点与平板的形心不重合。
（√）16、水力粗糙管道是表示管道的边壁比较粗糙。
(×)17、水头损失可以区分为沿程水头损失和局部水头损失。
(√)18、牛顿内摩擦定律适用于所有的液体。
(×)19、静止液体中同一点各方向的静水压强数值相等。
（√）20、明渠过流断面上各点的流速都是相等的。
(×)21、缓坡上可以出现均匀的急流。
(√)22、静止水体中,某点的真空压强为50kPa，则该点相对压强为-50 kPa。
(√)24、满宁公式只能适用于紊流阻力平方区。
(√)25、水深相同的静止水面一定是等压面。
(√)26、恒定流一定是均匀流，层流也一定是均匀流。
水力学与水泵复习题1、绝对压强、相对压强、真空压强的定义及它们之间的关系。
1.1以设想完全没有大气存在的绝对真空为零计量的压强称为绝对压强p‘；1.2以当地大气压作为零点计量的压强是相对压强p ，若当地大气压强用绝对压强表示为pa ，则相对压强与绝对压强的关系为：p= p ＇- pa当液面与大气相连通时，根据相对压强的定义，液面压强可表示为：p0 = 0 静止液体中某点的相对压强为：p=γh1.3 当液体中某点的绝对压强小于当地大气压强，该点的相对压强为负值，则称该点存在真空。
负压的绝对值称为真空压强： 2、掌握水泵的分类？掌握离心泵的工作原理及工作过程。
2.1 水泵按其作用原理可分为以下三类：(1)叶片式水泵：它对液体的压送是靠装有叶片的叶轮高速旋转而完成的。
属于这一类的有离心泵、轴流泵、混流泵。
以叶片式水泵结构简单，维修方便，在实际应用中最为广泛。
叶片式水泵中：离心泵的特点小流量、高扬程。
轴流泵的特点大流量、低扬程。
混流泵的特点界于离心泵和轴流泵之间。
(2)容积式水泵：它对液体的压送是靠泵体工作室容积的改变来完成的。
容积式泵分为往复式和回转式二大类(3)其它类型水泵：这类泵是指除叶片式水泵和容积式水泵以外的特殊泵。
属于这一类螺旋泵、射流泵、水锤泵、水轮泵以及气升泵。
2.2 离心泵的工作原理离心泵在启动之前，应先用水灌满泵壳和吸 水管道，然后，驱动电机，使叶轮和水作高速旋转运动，此时，水受到离心力作用被甩出叶轮，经蜗形泵壳中的流道而流入水泵的压水管道，由压水管道而输入管网中去。
在这同时，水泵叶轮中心处由于水被甩出而形成真空，吸水池中的水便在大气压力作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速转动叶轮的作用，被甩出叶轮而输入压水管道。
这样，就形成了离心泵的连续输水 。
3、离心泵主要零部件中的叶轮类型、轴封装置、减漏环的作用，设置位置。
3.1 叶轮叶轮一般可分为单吸式叶轮与双吸式叶轮两种叶轮按其盖板情况分封闭式叶轮（单吸和双吸属这种）、敞开式叶轮和半开式叶轮3种形式.3.2 轴封装置：泵轴与泵壳间，有填料密封和机械密封填料密封(压盖填料型填料盒)包括5部分：轴封套；填料；水封管；水封环；压盖 填料：阻水或阻气的密封作用，用压盖来压紧，压得太松达不到效果，压得太紧机械磨损大，消耗功率大；一般以水封管内水能通过填料缝隙呈滴状渗出为宜。
水力学复习题附答案一、单选题（在本题的每一小题的备选答案中，只有一个答案是正确的，多选不给分。
）1. 发生水跃的充分必要条件是 4① 从层流过渡到紊流② 从陡坡过渡到缓坡③ 从缓流过渡到急流④ 从急流过渡到缓流2. 对于正坡（i＞0）明渠非均匀流，当水深h→∝时 4①dh →0 ds dh ③ →∝ ds②dh →+∝ ds dh→i ④ ds3.圆管紊流中的上临界雷诺数 4 ① 是紊流转变为层流时的雷诺数② 是层流和紊流的主要判别参数③ 等于2300 ④ 对流态判别作用不大4. 图示 A、B 两点间有两根并联长管道 1 和 2，设管 1 的沿程水头损失为 hf1，管 2 沿程水头损失为 hf2，则 hf1 与 hf2 的关系为 2 ① h f 1 h f 2 ② hf1 = hf 2 ③ h f 1 h f 2④无法确定 5. 粘滞底层厚度δ比绝对粗糙度Δ小得多的壁面称为 4 ① 光滑面② 过渡粗糙面③ 粗糙面④ 以上答案均不对 6. 管轴高程沿流向增大的等直径管道，其管轴压强沿流向 2 ① 增大② 减小③ 不变④ 不定 7. 图示为一水平弯管，管中流量不变，在过水断面 AA 内外两侧的 1、2 两点处各装一根测压管，则两测压管水面的高度 h1 与 h2 的关系为 3 ① h1>h2 ② h1=h2 ③ h1<h2 ④ 不定 8. 图示两块挡水板，宽度相等。
L1=L2,α1＜α2，则 B1 和 B2 两点静水压强的关系为 29.① pB1＝pB2 ② pB1＜pB2 ③ pB1＞pB2 ④无法确定平衡液体中的等压面必为4① 水平面② 斜平面③ 旋转抛物面④ 与质量力相正交的面 10. 牛顿流体具有2 ① 扩散并充满整个容器的特性② 在任何切应力作用下不能维持静止状态的特性③ 实际上绝对不可压缩的性质④ 切应力与运动状态无关的性质11. 水的动力粘度随温度的升高而①.增大②.减小③.不变④.不定 12. 图中正确的等压面是水①.AA 水水 A A ②.BB C C ③.CC B B ④.DD D D 13. 图中容器内液面的真空压强为①. 9.8 KN/m2 ③. －1m 水柱高（ 2 ）（ 2 ）汞②. －10 KN/m ④. 1 个工程大气压2（1 ）（13 题图）（14 题图） 14. 如图所示，一平板在油面上作水平运动。
《水力学》考试题+参考答案一、单选题（共50题，每题1分，共50分）1、明渠水流由急流向缓流过渡，产生（）|临界坡除外（）。
A、水跃B、水击波C、跌水D、水跌正确答案：A2、水泵的安装高度要受到()的限制。
A、扬程B、流量C、地形条件D、允许吸上真空高度正确答案：D3、紊流过渡粗糙区的沿程阻力系数λ与（）有关，与相对光滑度有关。
A、雷诺数B、相对光滑度C、相对粗糙度D、谢才系数正确答案：A4、绝大多数明渠水流（）都为（）渗流除外|A、层流B、缓流C、急流D、紊流正确答案：D5、均匀流条件下，任一微小流束的水力坡度（）总流的水力坡度。
A、等于B、大于C、小于D、不确定正确答案：A6、临界流时，矩形断面的断面比能等于临界水深的（）倍。
A、1B、1.5C、0.5D、2正确答案：B7、明渠的过水断面水深大于临界水深，据此可判定水流为（）。
A、临界流B、急流C、缓流D、紊流正确答案：C8、水跃函数曲线的上支为（），水流为缓流。
A、增函数B、抛物线C、双曲线D、减函数正确答案：A9、闸底坎为平顶堰，闸门相对开度（）0.65, 水流为堰流。
A、大于B、大于等于C、小于等于D、小于正确答案：A10、能量方程应用过程中，基准面可以任意选，但一定要是（）.。
A、平面B、水平面C、垂直于管轴线的平面D、平行于管轴线的平面正确答案：B11、紊流中，某一瞬时液体质点的流速可称之为（）。
A、瞬时流速B、时均流速C、脉动流速D、紊动强度正确答案：A12、紊流光滑区的沿程阻力系数λ仅与（）有关，与相对光滑度无关。
A、谢才系数B、雷诺数C、相对光滑度D、相对粗糙度正确答案：B13、水流按流线是否为平行的直线或按流速是否沿程变化分为（）和非均匀流。
A、一元流B、二元流C、均匀流D、非均匀流正确答案：C14、在初生弹性波继续发生时，由上游反射回来的减压波已经到达阀门断面，并可能在阀门断面发生正反射，从而部分抵消了水击增压值，使阀门断面的水击压强值有所减小。
第1章 绪 论一、选择题1．按连续介质的概念，流体质点是指（ ）A .流体的分子； B. 流体内的固体颗粒； C . 无大小的几何点； D. 几何尺寸同流动空间相比是极小量，又含有大量分子的微元体。
2．作用在流体的质量力包括（ ）A. 压力；B. 摩擦力；C. 重力；D. 惯性力。
3．单位质量力的国际单位是：（ ）A . N ； B. m/s ； C. N/kg ； D. m/s 2。
4．与牛顿内摩擦定律直接有关系的因素是（ ）Ａ. 切应力和压强； B. 切应力和剪切变形速率；C. 切应力和剪切变形。
5．水的粘性随温度的升高而（ ）A . 增大； B. 减小； C. 不变。
6．气体的粘性随温度的升高而（ ）A. 增大；Ｂ. 减小；Ｃ. 不变。
7．流体的运动粘度υ的国际单位是（ ）Ａ. m 2/s ；B. N/m 2 ； C. kg/m ；D. N ·s/ｍ2 8．理想流体的特征是（ ）Ａ. 粘度是常数；B. 不可压缩；C. 无粘性； D. 符合pV=RT 。
9．当水的压强增加１个大气压时，水的密度增大约为（ ）Ａ. 200001； Ｂ. 100001；Ｃ. 40001。
10．水力学中，单位质量力是指作用在（ ）Ａ. 单位面积液体上的质量力； Ｂ. 单位体积液体上的质量力；Ｃ. 单位质量液体上的质量力； Ｄ. 单位重量液体上的质量力。
11．以下关于流体粘性的说法中不正确的是（ ）Ａ. 粘性是流体的固有属性；Ｂ. 量度Ｃ. 大。
12．已知液体中的流速分布µ－y Ａ.τ＝０；Ｂ.τ＝常数； Ｃ. τ＝13 Ａ. 液体微团比液体质点大；Ｂ.Ｃ. 液体质点没有大小，没有质量；Ｄ. 液体质点又称为液体微团。
14．液体的汽化压强随温度升高而（ ）Ａ. 增大； Ｂ. 减小；Ｃ. 不变；15．水力学研究中，为简化分析推理，通常采用以下三种液体力学模型（ ）Ａ. 牛顿液体模型； Ｂ. 理想液体模型； Ｃ. 不可压缩液体模型；Ｄ. 非牛顿液体模型；Ｅ. 连续介质模型。
水力学课后习题答案问题1分析：根据题目所给条件，可以得出以下信息： - 原水泵的扬程为15米； - 新水泵的额定功率为0.8千瓦，效率为0.9； - 新水泵的扬程为20米； - 单位时间内水的流量不变。
要求：求原水泵的额定功率。
解答：设原水泵的额定功率为P1（单位：千瓦）。
由题目可知，P1 = H1*Q1/η1，其中H1为原水泵的扬程，Q1为单位时间内水的流量，η1为原水泵的效率。
根据题目可知，H1 = 15米，Q1不变。
则有 P1 =15*Q1/η1。
又，由于单位时间内水的流量Q1不变，所以新水泵的流量Q2也不变。
即Q1 = Q2。
因此，新水泵的额定功率P2（单位：千瓦）可以表示为 P2 = H2*Q2/η2，其中H2为新水泵的扬程，η2为新水泵的效率。
根据题目可知，P2 = 0.8千瓦，H2 = 20米，η2 = 0.9。
则有 0.8 = 20*Q2/0.9。
将上式整理，得到 Q2 = 0.8*0.9/20 = 0.036立方米/秒。
由于Q1 = Q2，所以Q1 = 0.036立方米/秒。
将Q1 = 0.036代入P1 = 15Q1/η1，可得 P1 = 150.036/η1。
因此，原水泵的额定功率P1等于15*0.036/η1。
问题2分析：根据题目所给条件，可以得出以下信息： - 水泵的扬程为12米； - 水泵的额定功率为3.2千瓦； - 水泵的效率为0.85；- 单位时间内水的流量不变。
要求：求单位时间内水的流量。
设单位时间内水的流量为Q（单位：立方米/秒），根据题目可知，P = H*Q/η，其中P为水泵的额定功率，H为水泵的扬程，η为水泵的效率。
根据题目可知，P = 3.2千瓦，H = 12米，η = 0.85。
则有3.2 = 12*Q/0.85。
将上式整理，得到 Q = 3.2*0.85/12 = 0.2267立方米/秒。
因此，单位时间内水的流量为0.2267立方米/秒。
问题3分析：根据题目所给条件，可以得出以下信息： - 水泵的额定功率为2.5千瓦；- 水泵的效率为0.75；- 水泵的扬程为15米。
《水力学》复习题一、单项选择题1、某流体的运动粘度v=2×10-6m2/s,密度ρ=800kg/m3,其动力粘度μ为( )A、3.75×10-9Pa·sB、2.4×10-3Pa·sC、1.6×10-3Pa·sD、2.4×109Pa·s2、图1.1中相互之间可以列总流伯努利方程的断面是( )A、1-1断面和2-2断面B、2-2断面和3-3断面C、1-1断面和3-3断面D、3-3断面和4-4断面图1.13、如图1.2所示，孔板上各孔口的大小形状相同，则各孔口的出流量是( )A、QA >QBB、QA =QBC、QA <QBD、不能确定图1.24、图1.3所示并联管道A、B，两管材料、直径相同，通过的流量相同，长度 B=2A，两管的水头损失关系为( )A、hfB =hfAB、hfB =2hfAC、hfB =1.41hfAD、hfB =4hfA图1.35、如图1.4所示，水泵的扬程是( )A、z1B、z2C、z1+ z2D、z1+ z2+hw图1.46、在已知通过流量Q、渠道底坡i、边坡系数m及粗糙系数n的条件下，计算梯形断面渠道尺寸的补充条件及设问不能是( )A、给定水深h，求底宽bB、给定宽深比β，求水深h与底宽bC、给定最大允许流速［v］max，求水底h与底宽bD、给定水力坡度J，求水深h与底宽b7、断面单位能量e随水深h的变化规律是( )A、e存在极大值B、e存在极小值C、e随h增加而单调增加D、e 随h增加而单调减少8、下列各型水面曲线中，降水的水面曲线是( )A、a3型 B、c3型 C、c2型 D、b型9、根据堰顶厚度与堰上水头的比值，堰可分为( )A、自由溢流堰、淹没溢流堰和侧收缩堰B、三角堰、梯形堰和矩形堰C、宽顶堰、实用堰和薄壁堰D、溢流堰、曲线型实用堰和折线型实用堰10、速度v、长度l、运动粘度v的无量纲组合是( )A、vlv 2B、v lv2C、v lv22D、vlv11、图1.1所示一密闭容器内下部为水，上部为空气，液面下4.2米处的测压管高度为2.2m，设当地压强为98KPa，则容器内液面的绝对压强为( )水柱。
一、填空题：（每空2分，共 40 分）1．用拉格朗日法描述液体运动时，液体运动的轨迹线叫。
在恒定流中，流线不随时间而，质点的迹线和流线。
^^迹线,改变,重合2．紊流阻力分有、、三个区。
^^光滑区, 过渡区, 粗糙区3．圆管断面层流的断面平均速度为速度的一半，沿程水头损失h f与V的次方成正比，沿程阻力系数λ= 。
^^最大, 1, 64/Re4．力学相似的主要准则有、、。
^^雷诺准则, 佛汝德准则的, 欧拉准则5．在水头和孔径相同的条件下,孔口出流流速比管咀，孔口出流流量比管咀。
（填大或小）^^大,小6．流动中全加速度等于零。
^^恒定均匀流7．堰的分类标准：为薄壁堰，为实用断面堰，为宽顶堰。
^^δ/H≤0.67, 0.67 ＜δ/H≤2.5, 2.5 ＜δ/H≤108．静水压强的特性：、。
^^各向等值性, 垂向性二、简答题：（每题8分，共 40 分）1．能量方程中Z、pg 、v2/2g各有什么物理意义和几何意义？^^答：物理意义和几何意义：z：单位重量液体过流断面所具有的位能（重力势能），位置高度或位置水头。
pg ρ：单位重量液体过流断面所具有的压能，压强水头。
v 2/2g ：单位重量液体过流断面所具有的平均动能或平均流速水头。
2．指出水击形成的四个阶段。
采取哪些办法可减少水击压强？ ^^答：水击形成的四个阶段为：增压，复压，减压，复压。
采取以下措施可减少水击压强：（1）在管路安装水击消除设备（缓闭阀，调压水池等）； （2）延长关闸时间，减少管路长度，尽量避免产生直接水击； （3）减少管内流速。
3．列各物理量分别用1）力F 、长度L 、时间T ；2）质量M 、长度L 、时间T ，两种基本量纲来表示。
①加速度a ；②速度v ；③力F ；④压强P ；⑤密度ρ ^^答：①[LT -2] ②[LT -1]；③[MLT -2]；④[ML -3T -2]；⑤[ML -3]4．雷诺实验证实h f ∝V m，不同流区m 值不同，为什么计算h f 采用统一公式g d lv 22λ? ^^答：h f ＝g d lv 22λ是用于计算均匀流时的沿程水头损失，虽然不同流区h f ∝V m ，但在λ的计算中含有v 的变量，在层流时，λ= 64/Re ，h f 与V 的一次方成正比，在紊流光滑区，λ=25.0Re 316.0，将λ代入h f 中，有h f ∝V 1.75，在紊流粗糙区，λ=25.0)(11.0d Ks ，有h f ∝V 2，在紊流过渡区，h f ∝V 1.75～2.0，因此采用统一公式与h f ∝V m 的规律并不矛盾。

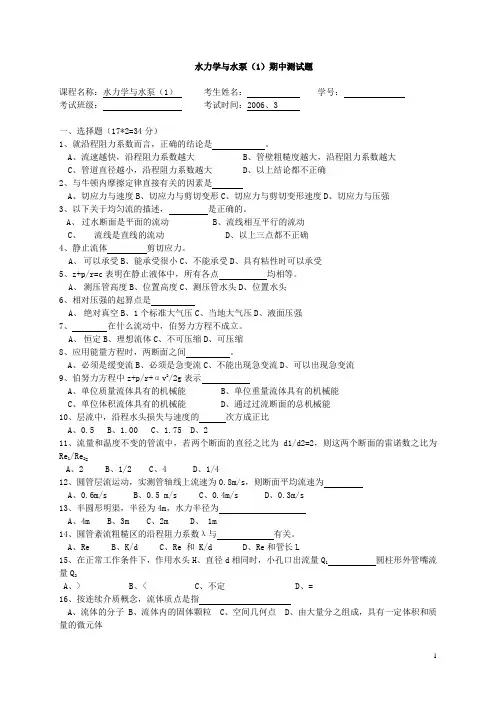

水力学与水泵（1）期中测试题课程名称：水力学与水泵（1）考生姓名：学号：考试班级：考试时间：2006、3一、选择题（17*2=34分）1、就沿程阻力系数而言，正确的结论是。
A、流速越快，沿程阻力系数越大B、管壁粗糙度越大，沿程阻力系数越大C、管道直径越小，沿程阻力系数越大D、以上结论都不正确2、与牛顿内摩擦定律直接有关的因素是A、切应力与速度B、切应力与剪切变形C、切应力与剪切变形速度D、切应力与压强3、以下关于均匀流的描述，是正确的。
A、过水断面是平面的流动B、流线相互平行的流动C、流线是直线的流动D、以上三点都不正确4、静止流体剪切应力。
A、可以承受B、能承受很小C、不能承受D、具有粘性时可以承受5、z+p/r=c表明在静止液体中，所有各点均相等。
A、测压管高度B、位置高度C、测压管水头D、位置水头6、相对压强的起算点是A、绝对真空B、1个标准大气压C、当地大气压D、液面压强7、在什么流动中，伯努力方程不成立。
A、恒定B、理想流体C、不可压缩D、可压缩8、应用能量方程时，两断面之间。
A、必须是缓变流B、必须是急变流C、不能出现急变流D、可以出现急变流9、伯努力方程中z+p/r+αv2/2g表示A、单位质量流体具有的机械能B、单位重量流体具有的机械能C、单位体积流体具有的机械能D、通过过流断面的总机械能10、层流中，沿程水头损失与速度的次方成正比A、0.5B、1.00C、1.75D、211、流量和温度不变的管流中，若两个断面的直径之比为d1/d2=2，则这两个断面的雷诺数之比为Re1/Re2=A、2B、1/2C、4D、1/412、圆管层流运动，实测管轴线上流速为0.8m/s，则断面平均流速为A、0.6m/sB、0.5 m/sC、0.4m/sD、0.3m/s13、半圆形明渠，半径为4m，水力半径为A、4mB、3mC、2mD、 1m14、圆管紊流粗糙区的沿程阻力系数λ与有关。
A、ReB、K/dC、Re 和 K/dD、Re和管长L15、在正常工作条件下，作用水头H、直径d相同时，小孔口出流量Q1圆柱形外管嘴流量Q2A、>B、<C、不定D、=16、按连续介质概念，流体质点是指A、流体的分子B、流体内的固体颗粒C、空间几何点D、由大量分之组成，具有一定体积和质量的微元体17、斜放置的平板，其形心淹没深度hc 与静水压力中心的淹没深度hD的关系为hchDA、>B、<C、不能确定D、=二、简答题（10分）1．能量方程中Z、pg、v2/2g各有什么物理意义和几何意义？2．计算工业管道的沿程阻力系数能否采用人工粗糙管的公式？为什么?三、计算题(56分)1、图示为一挡水的弧形闸门。

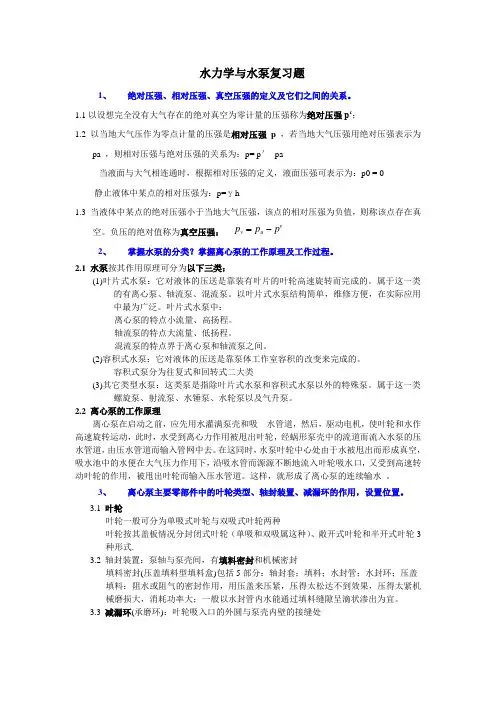

水力学与水泵复习题1、绝对压强、相对压强、真空压强的定义及它们之间的关系。
1.1以设想完全没有大气存在的绝对真空为零计量的压强称为绝对压强p‘；1.2以当地大气压作为零点计量的压强是相对压强p ，若当地大气压强用绝对压强表示为pa ，则相对压强与绝对压强的关系为：p= p ＇- pa当液面与大气相连通时，根据相对压强的定义，液面压强可表示为：p0 = 0 静止液体中某点的相对压强为：p=γh1.3 当液体中某点的绝对压强小于当地大气压强，该点的相对压强为负值，则称该点存在真空。
负压的绝对值称为真空压强： 2、掌握水泵的分类？掌握离心泵的工作原理及工作过程。
2.1 水泵按其作用原理可分为以下三类：(1)叶片式水泵：它对液体的压送是靠装有叶片的叶轮高速旋转而完成的。
属于这一类的有离心泵、轴流泵、混流泵。
以叶片式水泵结构简单，维修方便，在实际应用中最为广泛。
叶片式水泵中：离心泵的特点小流量、高扬程。
轴流泵的特点大流量、低扬程。
混流泵的特点界于离心泵和轴流泵之间。
(2)容积式水泵：它对液体的压送是靠泵体工作室容积的改变来完成的。
容积式泵分为往复式和回转式二大类(3)其它类型水泵：这类泵是指除叶片式水泵和容积式水泵以外的特殊泵。
属于这一类螺旋泵、射流泵、水锤泵、水轮泵以及气升泵。
2.2 离心泵的工作原理离心泵在启动之前，应先用水灌满泵壳和吸 水管道，然后，驱动电机，使叶轮和水作高速旋转运动，此时，水受到离心力作用被甩出叶轮，经蜗形泵壳中的流道而流入水泵的压水管道，由压水管道而输入管网中去。
在这同时，水泵叶轮中心处由于水被甩出而形成真空，吸水池中的水便在大气压力作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速转动叶轮的作用，被甩出叶轮而输入压水管道。
这样，就形成了离心泵的连续输水 。
3、离心泵主要零部件中的叶轮类型、轴封装置、减漏环的作用，设置位置。
3.1 叶轮叶轮一般可分为单吸式叶轮与双吸式叶轮两种叶轮按其盖板情况分封闭式叶轮（单吸和双吸属这种）、敞开式叶轮和半开式叶轮3种形式.3.2 轴封装置：泵轴与泵壳间，有填料密封和机械密封填料密封(压盖填料型填料盒)包括5部分：轴封套；填料；水封管；水封环；压盖 填料：阻水或阻气的密封作用，用压盖来压紧，压得太松达不到效果，压得太紧机械磨损大，消耗功率大；一般以水封管内水能通过填料缝隙呈滴状渗出为宜。
3.3 减漏环(承磨环)：叶轮吸入口的外圆与泵壳内壁的接缝处'p p p a v -=4 掌握离心泵的主要性能参数的意义及计算公式，水泵铭牌上各参数的意义。
（1）．流量Q ：定义：水泵在单位时间内所输送的液体数量 单位：m3/h ，m3/s ，l/s 等。
与叶轮结构、尺寸和转速有关。
（2）．扬程H ：定义：单位重量液体通过水泵后所获得的能量，又叫总扬程或总水头。
与Q 、叶轮结构、尺寸和n 有关。
单位：m （3）．轴功率N定义：原动机或电动机传给水泵泵轴上的功率。
单位：千瓦或马力 （4）．效率η定义：水泵的有效功率与轴功率的比值。
η<100%——容积损失，水力损失，机械损失。
NN u=η 水泵有效功率Nu 定义：单位时间内流过水泵的液体从水泵那得到的能量叫有效功率。
(W) QH g N u ρ=ρ----液体密度（3/m kg ）；g----重力加速度(2/s m )；Q----流量(s m /3)；H----扬程（m ）。
水泵运行电耗值计算：)(1000QHW 21h kW t g ⋅⋅=ηηρ（5）．转速n定义：水泵叶轮转动速度，每分钟转动次数 单位：r/min （1000~3000rpm ；2900rpm 常见） （6）．允许吸上真空高度Hs 和汽蚀余量Hsv● Hs ：指水泵在标准状况下运转时，水泵所允许的最大的吸上真空高度，mH2O 。
反应离心泵吸水性能。
● Hsv ：指水泵入口处，单位重量液体所具有的超过饱和蒸气压力的富裕能量。
反应轴流泵，锅炉泵的吸水性能。
(7) 水泵名牌上数值的意义表示水泵在设计流速下运转，效率最高时的流量，扬程，轴功率即允许吸上真空高度或汽蚀余量值。
反应的是水泵效率最高点的各参数值。
是该水泵设计工况下的参数值。
实例见课本16页）5 掌握离心泵的工作扬程与设计扬程的计算方法和计算公式，公式中各个参数的意义是什么Hss, Hsd, Hv, Hd, Hst 等。
水泵的总扬程基本计算方法：（ST H 、Hss 和Hsd 的定义）（1）进出口压力表表示（校核）H= Hd+HvHd ：以水柱高度表示的压力表读数（m ） Hv ：以水柱高度表示的真空表读数（m ） 因此，可以把正在运行中的水泵装置的真空表和压力表的读数相加，就可得该水泵的工作扬程。
（2）用扬升液体高度和水头损失表示（设计扬程） H=ST H +Σh 也即：ST H =Hss+Hsd ；ST H ：水泵的静扬程（mH2O ），即高位水池与吸水池测压管自由水面之间的高差值； Σh ：水泵装置管路中水头损失之总和（mH2O ） 其中，ST H =Hss+Hsd ；Hss ——水泵的吸水地形高度，即泵轴与敞开的吸水池自由水面之间的高差值；或泵轴与封闭的吸水池测压管自由水面高差值；也称安装高度，当水面测压管高度低于泵轴时，泵为抽吸式工作情况，高于泵轴为自灌式。
Hsd ——水泵的压水地形高度，即高位水池测压管自由水面与泵轴之间高差值。
6 离心泵特性曲线中涉及到的问题：为什么离心泵要闭闸启动；为什么离心泵空载运行时间过长；水泵Q ～H 曲线中高效段范围；当重度和粘度发生变化时，特性曲线如何变化？实测特性曲线讨论（重点）（一）离心泵与风机性能曲线讨论 （1）Q~H 曲线中掌握：特性曲线的特点：下倾的抛物线型（Q ～H 曲线是下降的曲线，即随流量Q 的增大，扬程H 逐渐减少；）水泵高效段范围：在效率最高点左右大约10％范围内；泵与风机在此区域内工作最经济。
给定的流量下，均有一个与之对应的扬程H 或全压p ，功率N 及效率η值，这一组参数，称为一个工况点。
最高效率所对应的工况点，称最佳工况点，它是泵与风机运行最经济的一个工况点。
（2）Q ～N 曲线中掌握：曲线特点：离心泵的功率曲线是一上升的曲线，即功率随流量的增加而增加。
当流量为零时，其轴功率最小，约为额定功率的 30 ％左右。
当液体密度发生变化，Q~N 曲线发生变化。
为什么水泵空载运行时间不能过长？流量Q=0时，相应轴功率并不等于0。
这时，空载功率主要消耗在机械损失上，如旋转的叶轮与流体的摩擦，使水温迅速升高，会导致泵壳变形、轴弯曲以致汽化，因此，为防止汽化，一般不允许在空转状态下运行或不能空载运行时间太长。
（通常1~5min ）闭闸启动的概念和原因： 泵启动前，压水管上闸阀是全闭的，待电动机运转正常后，压力表读数达到预定数值时，在逐步打开闸阀，使泵正常运行。
在空转状态时，轴功率(空载功率)最小，一般为设计轴功率的30％左右，为避免启动电流过大，原动机过载，所以离心式的泵与风机要在阀门全关的状态下启动，待运转正常后，再开大出口管路上的调节阀门，使泵与风机投入正常的运行。
（3）当液体重度发生变化，Q~N 曲线发生变化，其它曲线基本无变；当液体粘度发生变化，泵内部的能量损失愈大，H 和Q 减小，效率下降，而轴功率N 增大，也即特性曲线发生改变。
7 掌握设计工况点、瞬时工况点定义。
离心泵定速工作时求工况点的方法：要掌握图解法作图步骤；数解法求解过程（计算题）。
7.1 瞬时工况点：我们把这些值在Q ～H 曲线、Q —N 曲线、以及Q 一η曲线上的具体位置，即水泵运行时实际的出水流量、扬程、轴功率、效率及吸上真空高度等称为该水泵装置的瞬时工况点或称水泵实际工作点，它表示了该水泵在此瞬时的实际工作能力 。
水泵设计工作点：水泵在最高效率点运行时的流量、扬程、轴功率及吸上真空高度等称水泵设计工作点。
7.2离心泵装置工况点的确定 方法：图解法和数解法。
图解法：1、直接法；2、折引法 1、直接法步骤（1）绘水泵性能曲线Q ～H ； （2）绘管道系统特性曲线Q ～H ；（3）两曲线相交点M 称为水泵装置工况点(工作点），此时，M 点对应横坐标QA 和纵坐标HA 分别为水泵装置的出水量和扬程。
2、折引法步骤：（1）先在沿Q 坐标轴下画出管道损失特性曲线Q ～∑h 在水泵特性曲线Q ～H 上减去相应流量下的，得到（Q ～H ）‘曲线 （2）（Q ～H ）‘为折引特性曲线，沿水塔作一水平线与（Q ～H ）曲线交于点M’ C.由M‘向上作垂线引申与（Q ～H ）交于M 点，则M 点纵坐标为水泵的工作扬程。
数解法（课本39页）（参考计算实例，课本和课件(2.8~2.9）上有）计算题原理：拟合Q-H 曲线，与管道系统特性曲线联立求解工况点。
)(Q f H =2SQH H ST +=步骤如下：（1）根据水厂样本提供的高效段（Q~H）曲线，设方程为:（2）在曲线上任意取两点（Q1，H1）、（Q2，H2），则有（3）离心泵工况点：Hx——水泵在Q=0时所产生的虚总扬程(MPa)；Sx——泵体内虚阻耗系数;8离心泵装置工况点变化后常用的人为调节方法有哪几种？其调节的原理是什么？进行调节后，Q，H，N变化趋势？水泵的工况点调节方法(Q，H，N变化趋势据图分析)（1）自动调节（2）变速调节1）定义：改变水泵的转速，可以使水泵的性能曲线改变，达到调节水泵工作点的目的。
2）调节过程H1/H2=（Q1/Q2）2 H=KQ23）实现方法：采用可变电动机或可变速传动设备。
（3）变径调节（车削调节）1）定义：用车削的方法将水泵的外径车小，达到改变水泵性能曲线和扩大使用范围的目的，称为变径调节。
2）调节过程Ha/H =（Qa/Q）2 H=KQ23）实现方法：通过车削外径（4）变角调节定义：用改变叶轮的叶片安装角度，使水泵性能曲线改变的方法，称为水泵工况的变角调节。
（5）闸阀调节∑∑+=+-=2;SQHHSSHHQSTXSTX21X1X212221X QSHHQQHHS+=--=2XX QSHH-=通过改变闸阀的开启度，调节流量，使管道系统特性曲线发生变化，工况点向左移动。
利用消耗多余的能量的方法满足工况点的要求。
优点：调节流量，简便易行，可连续变化缺点：关小阀门时增大了流动阻力，额外消耗了部分能量，经济上不够合理。
9 离心泵调速，变径调节中要掌握：相似定律、比例律，切削律公式；根据书上例题及课堂上的练习题，掌握遇到两类问题的图解法步骤，数解法计算过程。
（1）相似律公式 9.1第一相似律——确定两台在相似工况下运行水泵的流量之间的关系。
9.2 第二相似律——确定两台在相似工况下运行水泵的扬程之间的关系。
9.3 第三相似律——确定两台在相似工况下运行水泵的轴功率之间的关系。
