TH9201交直流耐压绝缘电阻测试仪操作规程

绝缘电阻测试仪操作使用一、绝缘电阻测试仪的基本构成1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。

通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。

绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED 数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤1.准备工作首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。

然后，检查仪器连接线路是否正确，避免短路或接线错误。

检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。

一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。

根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。

待计时结束后，仪器会自动停止输出高压。

5.读取测试结果测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。

通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。

如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。

在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。

绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。

（2）量程显示窗口：显示当前量程段。

•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。

（4）单位指示灯：显示当前电流及阻值单位。

•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。

•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。

•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。

（8）清零键：放电状态时，对仪器开路清零校正。

（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。

测试状态下切换电阻/电流显示。

•（11）接地端：接地屏蔽端。

（12）测试“-”端：电压输出端。

（13）测试“+”端：采样输入端。

•（14）高压警示灯：提示当前“-”端有电压输出。

（15）仪器电源开关。

各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。

• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。

此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。

按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。

(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。

此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。

设定好后按“设定/确认”键，仪器将自动保存设定参数。

(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。

绝缘耐压测试仪操作规程
《绝缘耐压测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪处于关闭状态，将测试仪的电源插头插入适配的插座，接通电源。

2. 检查测试仪的连线是否良好，无破损或者接触不良的情况。

3. 确认测试仪的探头和夹具没有受损，可以正常接触被测物品。

二、进行测试
1. 将被测试物品放在测试仪的工作台上，并将夹具固定好，确保与被测物品有良好的接触。

2. 选择合适的测试模式和参数，设置在测试仪上并确认。

3. 按下测试仪的启动按钮，开始进行测试。

4. 在测试过程中，严禁有任何人员靠近测试仪或者接触被测物品，以免发生意外。

三、测试后的处理
1. 测试完成后，将测试仪的电源关闭，并拔出电源插头。

2. 拆卸被测试物品，并将测试仪的夹具进行清洁和消毒。

3. 将测试仪的探头进行清洁并保持干燥。

4. 将测试仪的连线进行整理和存放，确保下次使用的时候可以正常接通电源。

四、注意事项
1. 在操作测试仪时，要严格按照使用手册的要求进行，不得私自擅自更改参数或者操作方式。

2. 需要定期对测试仪进行检查和维护，确保测试仪的正常使用。

3. 在使用过程中，如发现测试仪有任何异常情况，应立即停止使用并联系维修人员进行处理。

以上就是《绝缘耐压测试仪操作规程》，希望能够帮助大家正确、安全地使用绝缘耐压测试仪进行相关的工作。

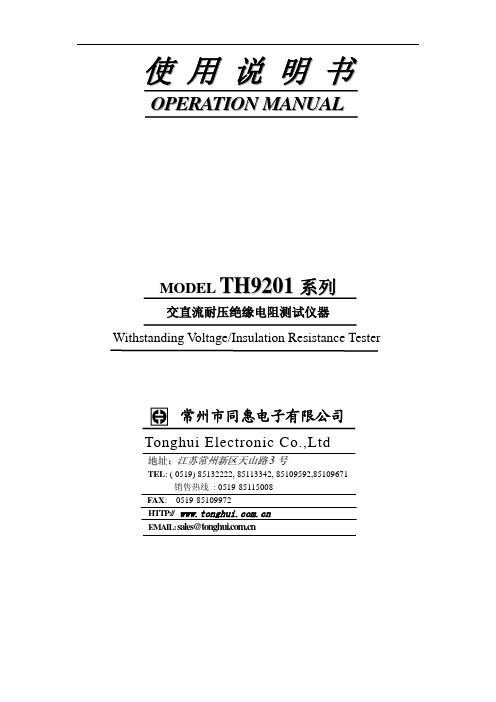

O P E R A T I O N M A N U A LM O D E L T H 9201系列交直流耐压绝缘电阻测试仪器Withstanding V oltage/Insulation Resistance Tester常州市同惠电子有限公司Tonghui Electronic Co.,Ltd地址：江江苏苏常常州州新新区区天天山山路路33号号 TEL : ( 0519) 85132222, 85113342, 85109592,85109671销售热线 : 0519-********FAX : 0519-********HTTP:// EMAIL: sales@版本历史：本说明书将不断完善以利于使用。

由于说明书可能存在的错误或遗漏，仪器功能的改进和完善，技术的更新及软件的升级，说明书将做相应的调整和修改。

请关注您使用软件的版本及说明书的版本。

TH9201/S/B/C用户手册 Ver1.0 ------------------------------ 2009.6第1章开箱安装________________________________________________________________61.1开箱检查__________________________________________________________________6 1.2使用注意事项______________________________________________________________6 1.3移动时的注意要点__________________________________________________________7 1.4检查电源和保险丝__________________________________________________________81.4.1 切换电源电压__________________________________________________________81.4.2 检查并替换保险丝______________________________________________________8 1.5连接交流电源线____________________________________________________________9 1.6接地______________________________________________________________________9 1.7操作检查__________________________________________________________________9 1.8仪器的其它特性___________________________________________________________10第2章操作规范和措施_________________________________________________________112.1禁止的操作行为___________________________________________________________11 2.2紧急情况的处理___________________________________________________________11 2.3测试中的预防措施_________________________________________________________12 2.4高压测试警告_____________________________________________________________12 2.5有故障仪器的危险状态_____________________________________________________13 2.6保证长时间无故障使用的条件_______________________________________________14 2.7日常检查_________________________________________________________________14第3章仪器面板概述___________________________________________________________153.1前面板说明_______________________________________________________________153.1.1 START键、STOP键____________________________________________________153.1.2商标及型号___________________________________________________________153.1.3 LCD液晶显示屏_______________________________________________________153.1.4功能区域（FUNCTION）_______________________________________________163.1.5指示灯区域___________________________________________________________163.1.6编码开关_____________________________________________________________163.1.7 USB接口_____________________________________________________________163.1.8输出电压高端、低端(LOW terminal)______________________________________163.1.9快捷键（F1-F5）______________________________________________________173.1.10八路扫描接口（仅TH9201S有）_______________________________________173.1.11电源开关(POWER)____________________________________________________17 3.2后面板说明_______________________________________________________________183.2.1风扇散热口___________________________________________________________183.2.2线性电压范围_________________________________________________________183.2.3 PLC控制器接口_______________________________________________________183.2.4 OUTPUT控制_________________________________________________________18目录◇33.2.5 HANDALER接口_______________________________________________________193.2.6接地导通测试接口_____________________________________________________193.2.7 SCANNER接口________________________________________________________193.2.8 IEEE488（GPIB）并行通讯接口（选件）__________________________________193.2.9保护地端子___________________________________________________________193.2.10 RS232C串行接口_____________________________________________________193.2.11电源插座____________________________________________________________193.2.12接地导通校准________________________________________________________193.2.13铭牌________________________________________________________________203.2.14高压输出接口（选件）________________________________________________20 3.3仪器性能概述_____________________________________________________________21第4章基本操作_______________________________________________________________264.1仪器界面结构概述_________________________________________________________26 4.2面板功能界面和参数说明___________________________________________________274.2.1 SETUP设定界面。

绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器，可以帮助用户判断设备的使用状态和安全性。

二、操作准备
1. 在使用前，仔细阅读说明书，了解仪器的功能和操作方法。

2. 确保电源稳定并接通，并按要求连接测试线。

3. 检查测试线是否完好，确保防护措施到位。

三、操作步骤
1. 启动仪器，等待预热时间，确保仪器处于正常工作状态。

2. 选择合适的测试范围和电压，根据被测物品的情况进行调整。

3. 将测试线分别连接到被测物品的两端，确保连接牢固。

4. 按下测试按钮，开始进行测试，测试完成后松开按钮。

5. 记录测试结果，并进行分析判断，根据需要采取相应的措施。

四、注意事项
1. 在使用过程中，严格按照操作规程进行操作，避免涉水或与其他金属相接触。

2. 在测试过程中，避免触碰高压部分，避免发生触电事故。

3. 测试完成后，及时将测试线拔掉，避免发生短路。

4. 仪器需定期进行维护保养，确保仪器的准确性和稳定性。

总之，在使用绝缘电阻测试仪时，一定要严格按照操作规程操作，确保安全性和测试准确性。

绝缘电阻测试仪操作规程绝缘电阻测试仪是一种用于测量电气设备绝缘电阻的仪器。

它的作用是帮助用户了解电气设备的绝缘状况，从而确定设备是否需要维修或更换。

为了保证测试的准确性和安全性，使用绝缘电阻测试仪的操作规程非常重要。

下面是一份关于绝缘电阻测试仪操作规程的简要说明：1. 设备准备：a. 确保绝缘电阻测试仪处于正常工作状态并带有足够的电源。

b. 检查绝缘电阻测试仪的连接线是否完好无损。

c. 确保测试仪上的绝缘电阻测量范围符合被测试设备的要求。

2. 安全准备：a. 确保被测试设备已完全断电，并将设备与电源脱离。

b. 如果可能，将被测试设备的所有电缆和终端与接地电缆连接在一起，以确保测试的安全性。

c. 穿戴个人防护设备，如绝缘手套和安全眼镜，以防止可能的触电和其他意外伤害。

3. 连接设备：a. 使用绝缘电阻测试仪与被测试设备之间的连接线连接两者。

b. 在测试仪上选择正确的测试范围。

c. 将测试引线分别连接到被测试设备的终端或相应的电缆。

4. 开始测试：a. 打开绝缘电阻测试仪，确保其已达到稳定状态。

b. 根据测试仪器的说明进行操作，包括选择测试时间和开始测试。

c. 观察测试仪器显示的绝缘电阻数值，并进行记录。

注意，测试结果可能会受到温度和湿度等环境因素的影响，因此需要进行相应的修正。

5. 测试结果：a. 根据被测试设备的规范和标准，判断测量结果是否在正常范围内。

一般来说，较高的绝缘电阻值表示较好的绝缘状况。

b. 如果测试结果不在正常范围内，可能表明设备存在绝缘问题。

应及时通知相关部门进行维修或更换。

c. 确保对测试结果和相关信息进行准确的记录，并将记录存档以备将来参考。

6. 安全收尾：a. 关闭绝缘电阻测试仪，并将其与被测试设备断开连接。

b. 将被测试设备重新连上电源并确保其正常工作。

c. 将测试仪器放置在干燥、清洁、安全的地方，并定期进行维护和校准。

绝缘电阻测试仪的操作规程是保证测试准确性和安全性的关键。

TH9201交直流耐压绝缘电阻测试仪操作规程一、测试仪简介二、测试准备1.将测试仪放置在平稳的工作台面上，并确保其与电源连接正常并接地。

2.根据被测设备的电源要求，调整测试仪的电源电压。

3.根据需要，连接好测试仪与被测设备之间的电缆。

4.对测试仪进行初次自检，确保仪器正常工作。

三、测试步骤1.将被测设备的电源关闭，并确保设备的开关处于断开状态。

2.打开测试仪的电源开关，并等待数秒，直到测试仪完全启动。

3.在测试仪的操作面板上选择合适的测试模式（交流电压或直流电压）。

4.在测试仪的操作面板上设置测试的电压值，注意不要超过被测设备的绝缘耐压范围。

5.将被测设备的电缆接头分别与测试仪的高压端和地线端连接好。

6.打开被测设备的电源，并确保设备正常运行。

7.按下测试仪的启动按钮，开始测试。

测试仪将会对被测设备进行一定时间的电压施加，并测量绝缘电阻值。

8.测试完成后，按下停止按钮，停止测试。

9.关闭被测设备的电源，并将测试仪的电源开关关闭。

四、注意事项1.在操作测试仪之前，请先阅读并严格遵守产品的使用说明书。

2.在测试过程中，严禁触摸测试仪的高压端和设备的高压部分，以免触电。

3.在测试之前，应确保所有的电源和电缆连接牢固可靠，避免出现短路或漏电情况。

4.在测试过程中，应定期检查测试仪的工作状态，确保其正常工作。

5.在测试仪未完全关闭之前，不得随意拔出或连接测试仪的电缆。

6.在测试仪未完全关闭之前，不得进行任何电路或系统的维修或调整。

五、故障排除1.如果测试仪的电源无法正常启动，请首先检查电源的连接是否正确，还可以尝试更换电源插座。

2.如果测试仪的显示屏无法正常显示，请检查电源是否正常供应，并检查连接的电缆是否有断路或短路现象。

3.如果测试仪的测试结果异常，请检查被测设备是否正常工作，并检查电缆连接是否松动或损坏。

4.如果测试仪的保护功能触发，无法进行测试，请检查被测设备的绝缘耐压范围是否超出了测试仪的能力范围。

绝缘电阻测试仪操作规程文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。

2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。

3. 检查:3.1 检查仪器外壳是否可靠接地。

3.2 检查各显示数表指示是否正常。

3.3 检查测试线是否完好。

4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。

4.2根据产品需要的测试参数调整好后,不得更改。

4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。

连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。

4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。

4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。

4.5 测试完毕,按复位开关,取下被测物。

5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。

5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。

5.3 当仪器在使用过程中发生意外,应立即切断电源。

5.4检查故障时,必须关掉电源。

5.5本仪器应避免阳光正面直射。

5.6本仪器应每年送到有关部门检定。

安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。

绝缘耐压测试仪操作规程绝缘耐压测试仪是一种常用的电气安全检测仪器，用于测试电气设备的绝缘性能和耐压能力。

以下是绝缘耐压测试仪的操作规程。

一、仪器准备1. 检查仪器外观是否完好，电源线是否完好。

2. 接通电源，并将仪器接地。

3. 检查测试仪器是否与测试设备正确连接。

二、连接电源线1. 将测试仪器的电源线插入接地插座，并确保插头与插座连接牢固。

2. 检查电源线是否损坏或老化，若有问题需立即更换。

三、连接测试设备1. 将测试仪器的高压输出线与测试设备的高压接线端子相连接，确保连接牢固。

2. 将测试仪器的接地线与测试设备的接地端子相连接，确保连接牢固。

四、设置测试参数1. 打开绝缘耐压测试仪的开关，进入测试界面。

2. 根据测试设备的要求，设置测试参数，如测试电压、测试时间等。

3. 确保测试参数设置准确无误。

五、执行测试1. 将测试设备上的电源开关打开，待设备进入正常工作状态后，开始进行绝缘耐压测试。

2. 按下测试仪器上的测试按钮，开始进行测试。

3. 在测试过程中，观察测试仪器的显示屏，确保测试结果准确可靠。

4. 测试结束后，松开测试按钮。

六、记录测试结果1. 在测试过程中，记录测试设备的相关信息，如型号、规格、测试时间等。

2. 将测试结果记录下来，包括测试值和是否合格。

3. 如有异常情况出现，记录并进行相应处理。

七、仪器维护1. 每次使用后，及时清洁测试仪器，并注意保护仪器的显示屏和操作按钮。

2. 定期对测试仪器进行维护，如更换电源线、调整内部部件等。

如有问题，需及时维修或更换。

八、注意事项1. 在操作过程中应佩戴绝缘手套和绝缘鞋。

2. 禁止在高压区域内操作，以免发生触电危险。

3. 禁止擅自拆卸测试仪器，以免影响测试结果和安全。

4. 在测试过程中，应注意避免与其他电气设备或金属物体接触，以免影响测试结果和安全。

5. 测试仪器应放置在固定的平台上，避免其倾斜和摇晃。

绝缘耐压测试仪的操作规程能够确保测试的准确性和安全性。

第1篇直流电阻测试仪是一种用于测量电阻值的常用仪器。

为了确保测试结果的准确性和操作人员的安全，特制定本操作规程。

二、适用范围本规程适用于所有直流电阻测试仪的操作和使用。

三、操作前的准备工作1. 确认测试仪器的型号和规格，了解仪器的功能和使用方法。

2. 检查仪器外观是否完好，包括电源线、测试线、夹具等。

3. 确认仪器工作环境符合要求，如温度、湿度、电源电压等。

4. 熟悉操作手册，了解仪器的操作步骤和注意事项。

四、操作步骤1. 开启仪器电源，预热5-10分钟。

2. 根据被测电阻的阻值范围，选择合适的测试档位。

3. 将被测电阻连接到测试仪器的相应夹具上，确保接触良好。

4. 将测试仪器的红色夹具连接到测试仪器的“+”端，黑色夹具连接到“-”端。

5. 启动测试，仪器显示屏将显示被测电阻的阻值。

6. 记录测试结果，根据需要可多次测试取平均值。

五、注意事项1. 操作过程中，请勿触摸测试仪器的带电部分，以免发生触电事故。

2. 测试过程中，严禁将被测电阻拆开或短路，以免损坏仪器。

3. 测试完毕后，请将测试仪器的档位调至最大，以防误操作。

4. 测试过程中，如发现异常情况，如显示屏无显示、仪表报警等，应立即停止操作，查找原因并排除故障。

5. 测试完成后，关闭仪器电源，整理测试线、夹具等。

六、安全操作1. 操作人员应熟悉本规程，并在操作过程中严格遵守。

2. 操作人员应佩戴绝缘手套、护目镜等防护用品，确保安全。

3. 操作过程中，如遇紧急情况，应立即切断电源，采取必要的安全措施。

七、维护与保养1. 定期检查仪器外观，确保无损坏。

2. 保持仪器清洁，避免灰尘、油污等进入仪器内部。

3. 定期检查电源线、测试线、夹具等，确保连接良好。

4. 如仪器出现故障，请及时联系专业人员进行维修。

八、结论本规程为直流电阻测试仪的操作规程，操作人员应严格遵守，确保测试结果的准确性和操作人员的安全。

第2篇一、概述直流电阻测试仪是用于测量电气设备或元器件直流电阻值的仪器。
