SF6讲义六氟化硫开关设备原理

六氟化硫断路器工作原理断路器是变电站的主要电气设备之一。

它不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷电流和短路电流，防止事故范围的发生和扩大。

随着国民经济的迅速发展，各行各业的用电需求量也急剧增加，电力系统负荷日益增长，供电可靠性要求逐步提高；变电站的开关也逐渐由油开关换代成新型的六氟化硫开关。

由于六氟化硫开关在电力系统中得到广泛应用，下面谈谈六氟化硫开关的工作原理及异常处理。

六氟化硫开关是利用六氟化硫气体作绝缘介质和灭弧介质的新型开关。

六氟化硫气体是无色、无味、无毒，不可燃的惰性气体，具有很高的抗电强度和良好的灭弧性能，介电强度远远超过传统的绝缘气体。

因此，其用于电气设备中，可以缩小设备尺寸，消除火灾，改善电力系统的可靠性和安全性。

六氟化硫开关由本体结构、操作机构、灭弧装置三部分组成。

具有结构简单，体积小，重量轻，断流容量大，灭弧迅速，允许开断次数多，检修周期长等优点，是今后电力系统推广应用的方向。

六氟化硫开关内经常充满了3~5个大气压的六氟化硫气体作为断路器的内绝缘，在断路器断开的过程中，由动触头带动活塞压气，以形成用来吹熄电弧的气流。

六氟化硫开关灭弧室的基本结构由动触头，绝缘喷嘴和压气活塞连在一起，通过绝缘连杆由操作机构带动。

定触头制成管形，动触头是插座式，动、定触头的端部都镶有铜钨合金。

绝缘喷嘴用耐高温、耐腐蚀的聚四氟乙烯制成。

开关进行分闸时，动触头、活塞一起向右运动。

动、定触头分开后产生电弧，活塞向右迅速移动时使右侧的气体受压缩，产生气流通过喷嘴，对电弧进行纵吹，使电弧熄灭。

此后，灭弧室内的气体通过定触头内孔和冷却器排入开关本体内。

开关进行合闸时，操作机构带动动触头、喷嘴和活塞向左运动，使定触头插入动触头座内，使动、定触头有良好的电接触，达到合闸的目的。

六氟化硫开关二次接线在接线调试中应注意下面几点：①分闸电气连锁靠转换FK来实现，机构内部已有可靠的分合闸机械联锁。

SF6讲义_断路器基本结构SF6（六氟化硫）断路器是一种高压开关设备，常用于电力系统中的变电站和输电线路中。

它的主要功能是在系统中断开或接通电路，并保护电力设备免受故障或过载的损害。

下面是关于SF6断路器的基本结构的详细讲义。

一、SF6断路器的基本构造SF6断路器由以下主要部分组成：1、绝缘体罩：绝缘体罩是将断路器内部与外界环境隔离的部分，通常由瓷质或绝缘弧罩组成。

2、断路器主体：断路器主体是SF6断路器的核心部分，包括固定触头、活动触头、熔断器、弹簧机构等。

断路器主体通常由金属材料制成，以确保其良好的导电性能和机械强度。

3、电磁铁：电磁铁是用来关闭或分离断路器触头的部分，通常由磁铁线圈和可移动铁芯组成。

当线圈通电时，磁场将铁芯吸引向触头，使其接通或断开电路。

4、操作机构：操作机构是控制和操作断路器的部分，通常由手动或电动机构组成，可以实现断路器的开关操作和状态监测。

5、SF6气体系统：SF6气体系统是为绝缘和灭弧提供气体的部分，通常包括SF6气体压力容器、过滤器、干燥器等。

气体系统能够维持合适的SF6气体压力和纯度，以确保断路器的正常运行。

二、SF6断路器的工作原理SF6断路器的工作原理主要有以下几个步骤：1、合闸：当断路器关闭时，电磁铁线圈通电，磁场将可移动铁芯吸引向触头，使其接触，电路闭合。

同时，SF6气体在触头之间形成绝缘层，以防止电流过载和火花放电。

2、分闸：当断路器断开时，电磁铁线圈断电，磁场消失，可移动铁芯受到弹簧机构的作用逐渐离开触头，电路打开。

此时，SF6气体将扩散和灭弧，避免产生电弧或火花。

3、灭弧：当断路器打开时，可能会产生电弧或火花。

SF6气体在电弧发生时会立即吸收电弧的能量，同时生成高热和化学火焰来灭弧。

这种灭弧能力使得SF6断路器能够处理高电流和高电压的电路。

三、SF6断路器的优势SF6断路器相比其他类型的断路器具有以下优点：1、高绝缘性能：SF6气体具有良好的绝缘性能，可以防止电弧和火花的产生，从而提供可靠的绝缘保护，尤其适用于高压系统。

六氟化硫断路器的工作原理六氟化硫(SF6)是一种无色、无味、无毒且具有良好绝缘性能的气体，在高压电力系统中广泛使用。

六氟化硫断路器是一种高压开关设备，用于控制断开和接通电力系统中的重要电气设备。

在本文中，我们将探讨六氟化硫断路器的工作原理。

六氟化硫断路器最主要的工作原理是，在处于正常工作状态下，六氟化硫气体中的分子保持着稳定的状态，不与空气中的氧气、水汽反应。

当在开关断路的时候，六氟化硫气体将被释放出来，并与电弧形成强烈的化学反应，使得其导电性能迅速增加，从而实现断电的效果。

具体来说，当我们需要关闭六氟化硫断路器时，首先要打开一个操作机构，将六氟化硫气体释放到电弧室中。

这个操作机构可以是手动的或者自动的，它的作用是控制气体的释放时间和速度。

一旦气体被释放，电弧将在电极间形成，随后自动进行扩散和冷却。

在冷却的过程中，六氟化硫气体中的分子将被加速运动，从而增强电弧的熄灭。

然而，在熄灭的过程中，电弧产生的高温和高压气体会使电弧室中的六氟化硫气体失去其绝缘性能。

为了避免这种情况的发生，六氟化硫断路器中还配备了一些辅助装置，用于加强六氟化硫气体的冷却和降低电弧室内的压力。

这些辅助装置可以是喷雾装置或者压缩机。

除了上面的几个重要原理之外，还有一些其他的关键点需要考虑。

例如，六氟化硫气体在高压电力系统中的应用需要非常小心，因为它本身是一种强烈的温室气体。

因此，需要对六氟化硫断路器进行严格的监测和管理，确保其操作符合环保标准。

总的来说，六氟化硫断路器在高压电力系统中的应用，可以说是至关重要的。

它不仅可以有效地断开电路，保障设备的安全运行，而且还可以在极短的时间内实现熄灭电弧，并保证电力系统的绝缘性能。

了解其工作原理可以帮助我们更好地管理和维护这些重要设备。

供电组学习培训讲义时间：2010 年12月16日主讲人：王化强主要内容: 六氟化硫（SF6）设备的有关内容参与人员：供电组所有成员具体内容：六氟化硫（SF6）气体的特性及安全防护SF6气体具有良好的绝缘和灭弧性能，使SF6断路器具有如下如下优点：开断能力强、断口电压便于做得很高、允许连续断开次数较多。

适用于频繁操作、噪音小，无火灾危险，机电磨损小等条件是一种性能优异的“无维修”断路器。

在高压电网中应用越来越多。

常用的SF6断路器有LN1-35型、HB36型两种。

纯净的SF6气体是具有良好的灭弧介质，若用于频繁操作的低压电器中，由于频繁操作的电弧作用，金属蒸气与SF6气体分解物起反应，结合而生成绝缘性很好的细粉末（氢氟酸盐、硫基酸盐等），沉积在触头表面，并严重腐蚀触头材料，从而使接触电阻急剧增加，使充有SF6气体的密封触头不能可靠的工作。

因此对于频繁操作的低压电器不宜用SF6做灭弧介质。

因为SF6气体在放电时的高温下会分解出有腐蚀性的气体，对铝合金有严重的腐蚀作用，对酚醛树脂层压材料、瓷绝缘也有损害。

若把SF6和N2混合使用，当SF6 量超过20%~30%时，其绝缘强度已和全充SF6时绝缘强度相同，而腐蚀性又大大减少，因此SF6常混合N2使用。

在SF6断路器中，SF6气体的含水量必须严格规定不能超过标准。

水分会与电弧分解物中的SF4产生氢氟酸（H2O+SOF2+2HF）而腐蚀材料，当水分含量达到饱和时，还会在绝缘件表面凝露，使绝缘强度显著降低，甚至引起沿面放电。

运行经验及上述分析都表明：SF6断路器由于绝缘结构体积较小，若SF6气体的含水量较高，则将使绝缘水平大大下降，接触电阻急剧增加，在运行中已发生损坏或爆炸事故。

因此各制造厂及运行部门都要求有严格的密封工艺，同时规定SF6气体的含水量不得超过标准。

我国的标准是SF6气体的含水量应小于300ppm（容积比）.SF6断路器以SF6气体为灭弧介质，在正常情况下，SF6是一种不燃、无臭、无毒的惰性气体，密度约为空气的2倍。

六氟化硫断路器灭弧原理六氟化硫断路器是一种常用的高压开关设备，其主要功能是在电路中断时进行灭弧操作，以保护电力系统的安全运行。

而六氟化硫断路器的灭弧原理，是通过将六氟化硫气体注入断路器内部，使其在电弧发生时能够迅速吸收并消除电弧能量，从而实现灭弧的效果。

六氟化硫（SF6）是一种无色无味、无毒且无燃烧性的气体，其具有优异的绝缘性能和灭弧性能。

当电路中发生短路或过载时，断路器内部的电弧会产生，而电弧会导致电流无法立即中断，进而对电力系统造成严重的危害。

因此，灭弧操作成为断路器工作的重要环节。

六氟化硫断路器的灭弧原理主要包括以下几个步骤：1. 线圈吸合：当电路中发生故障时，控制系统会发出信号，使得断路器的线圈受电磁作用而吸合。

线圈吸合后，断路器的主触头和固定触头之间的间隙就会被关闭，电路中的电流开始通过断路器。

2. 电弧产生：当断路器闭合后，如果电路中存在故障，比如短路或过载，电流就会增大，进而产生电弧。

电弧是由电流通过断路器间隙时产生的等离子体，具有高温和高能量的特点。

3. 六氟化硫注入：当电弧产生后，断路器内的六氟化硫气体会被注入。

六氟化硫具有良好的灭弧性能，能够迅速吸收电弧的能量，从而将电弧熄灭。

六氟化硫的灭弧性能主要是由其分子结构和化学性质决定的。

4. 电弧延长：在六氟化硫注入后，电弧会发生一个延长的过程。

这是因为六氟化硫气体在电弧中分解成硫化氢（HF）和氟化氢（SF4），而这些分解产物能够继续维持电弧的存在。

电弧延长的目的是为了让六氟化硫气体更充分地吸收电弧能量。

5. 电弧熄灭：经过延长过程后，电弧能量逐渐减弱，直到六氟化硫气体完全吸收电弧能量并将其熄灭。

这样，电路中的电流就能够完全中断，从而保护电力系统的安全运行。

六氟化硫断路器的灭弧原理是通过将六氟化硫注入断路器内部，利用其良好的灭弧性能来实现电弧的熄灭。

六氟化硫气体能够迅速吸收电弧能量，并将其转化为热能和化学能，从而达到灭弧的效果。

同时，六氟化硫断路器还具有很高的绝缘性能和耐高压能力，能够有效地保护电力设备和电力系统的安全运行。

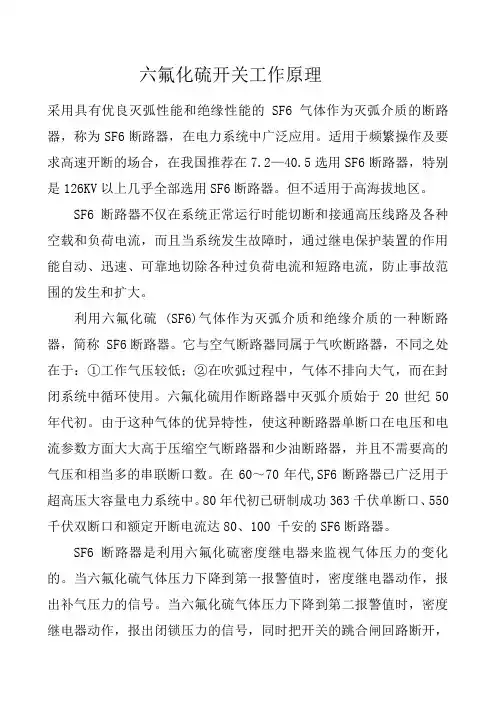

六氟化硫开关工作原理采用具有优良灭弧性能和绝缘性能的SF6气体作为灭弧介质的断路器，称为SF6断路器，在电力系统中广泛应用。

适用于频繁操作及要求高速开断的场合，在我国推荐在7.2—40.5选用SF6断路器，特别是126KV以上几乎全部选用SF6断路器。

但不适用于高海拔地区。

SF6断路器不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷电流和短路电流，防止事故范围的发生和扩大。

利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一种断路器，简称 SF6断路器。

它与空气断路器同属于气吹断路器，不同之处在于：①工作气压较低；②在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。

六氟化硫用作断路器中灭弧介质始于20世纪50年代初。

由于这种气体的优异特性，使这种断路器单断口在电压和电流参数方面大大高于压缩空气断路器和少油断路器，并且不需要高的气压和相当多的串联断口数。

在60～70年代,SF6断路器已广泛用于超高压大容量电力系统中。

80年代初已研制成功363千伏单断口、550千伏双断口和额定开断电流达80、100 千安的SF6断路器。

SF6断路器是利用六氟化硫密度继电器来监视气体压力的变化的。

当六氟化硫气体压力下降到第一报警值时，密度继电器动作，报出补气压力的信号。

当六氟化硫气体压力下降到第二报警值时，密度继电器动作，报出闭锁压力的信号，同时把开关的跳合闸回路断开，实现分、合闸闭锁。

在150℃以下时,SF6有良好的化学惰性，不与断路器中常用的金属、塑料及其他材料发生化学作用。

在大功率电弧引起的高温下分解成各种不同成分时，电弧熄灭后的极短时间内又会重新合成。

SF6中没有碳元素，没有空气存在,可避免触头氧化。

SF6的介电强度很高,且随压力的增高而增长。

在1大气压下,SF6的介电强度约等于空气的2～3倍。

绝对压力为3大气压时，SF6的介电强度可达到或超过常用的绝缘油。

sf6断路器的工作原理
SF6断路器是一种高压开关设备，主要用于控制和保护电力系
统中的高压电路。

其工作原理如下：
1. 气体绝缘：SF6断路器采用六氟化硫（SF6）作为绝缘介质，因为SF6具有良好的电气绝缘性能，能够有效隔离高压电路。

2. 弧光灭弧：当断路器中的电流超过额定值时，产生电弧。

SF6断路器利用其特殊的绝缘性和高热传导性，能够迅速抑制
电弧的发生和发展。

3. 液压操作：SF6断路器使用液压机构来控制断路器的开合操作。

当需要打开或关闭断路器时，液压机构会通过控制油液的流动，推动断路器的运动。

4. 电流传感器：SF6断路器内部配备了电流传感器，用于监测
电路中的电流变化。

一旦电流超过额定值，断路器会迅速动作，以保护电力系统。

5. 高压触头：SF6断路器内部的触头能够承受高压电流，并保
持可靠的电接触。

触头的设计和材料选择是确保断路器正常工作的重要因素。

总之，SF6断路器通过使用SF6绝缘介质、控制电弧灭弧、液
压操作、电流传感器和高压触头等技术，实现了对电力系统的控制和保护。

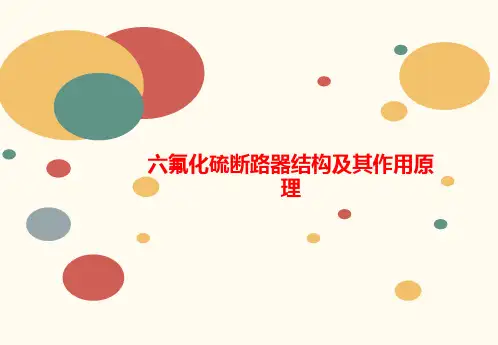

六氟化硫断路器结构及其作用原理六氟化硫（SF6）是一种高热稳定性，无色无味的气体，是目前应用最广泛的绝缘介质之一、六氟化硫断路器是利用六氟化硫的优良绝缘性能和高的电弧灭弧能力来实现断开和合闸电路的一种设备。

下面将详细介绍六氟化硫断路器的结构及其作用原理。

一、六氟化硫断路器的结构1.外壳：六氟化硫断路器通常由一个外壳来封装所有内部组件，保护它们免受外部环境的影响。

2.真空断路器：真空断路器是六氟化硫断路器的主要组成部分之一，用于切断电路中的电流。

真空断路器基本上是一个密封的容器，容器内的真空度非常高，这样可以有效防止电弧的产生和维持，从而实现电流的断开。

3.六氟化硫柜：六氟化硫柜是一个由环氧树脂浇注而成的特殊箱体，用于固定和隔离真空断路器、冷却装置和其他设备。

4.冷却装置：在六氟化硫断路器中，由于电流的变化会产生热量，因此需要冷却装置来冷却设备，以保持正常的工作温度。

5.操作机构：操作机构是六氟化硫断路器的另一个重要组成部分，用于控制断路器的开启和关闭。

一般来说，操作机构包括手动操作机构和电动操作机构。

6.防爆装置：为了防止发生严重的事故，六氟化硫断路器通常配备有防爆装置，一旦发生异常情况，防爆装置会迅速切断电流，避免进一步的事故。

二、六氟化硫断路器的作用原理1.绝缘性能：六氟化硫气体具有很高的电绝缘性能，可以有效地阻止电流通过。

2.电弧灭弧能力：当电流中断时，可能会产生电火花或电弧，这可能导致严重的事故。

六氟化硫气体具有良好的电弧灭弧能力，可以迅速将电弧灭掉，并实现电流的安全断开。

当六氟化硫断路器处于正常工作状态时，电流会通过真空断路器和六氟化硫柜，这时六氟化硫气体保持正常的绝缘状态。

当需要断开电路时，操作机构会触发六氟化硫断路器的断开动作，使真空断路器中断开电流。

在电流中断的同时，电弧由于六氟化硫气体的高弧光容量而迅速灭掉，从而实现安全的电流断开。

总之，六氟化硫断路器通过六氟化硫气体的绝缘性能和高的电弧灭弧能力，实现了对电流的安全断开，保护了电力设备和人员的安全。

sf6断路器工作原理
SF6断路器是一种使用稀释的硫化气体（SF6）来灭弧的高压
开关设备。

它通过在电路中加入SF6气体来阻止电流的流动。

当电流达到一定水平时，断路器会自动触发操作，将SF6气
体注入到电弧形成的区域，并迅速将电弧灭掉。

SF6断路器的工作原理主要分为两个步骤。

首先是电弧形成的
过程。

当电流在断路器内部通过时，如果出现故障或有异常情况，电弧会在故障点形成。

这个电弧可导致设备和电路的短路，损坏电力系统。

第二个步骤是灭弧的过程。

当电弧形成时，断路器会侦测到电弧的存在，并迅速将SF6气体注入到电弧区域。

SF6气体具有
良好的绝缘性和灭弧性能，可以有效地阻止电弧的继续扩散和持续。

注入SF6气体后，它会与电弧中的氧气发生化学反应，生成
一种稳定的化合物，从而将电弧彻底灭掉。

灭弧过程非常迅速，在几毫秒甚至更短的时间内完成，这样可以避免电弧对设备和电路的进一步损坏。

SF6断路器的工作原理使得它在高压电力系统中有着广泛的应用。

它可以承受高电压和大电流的负载，同时具有优异的灭弧性能，保证了电力系统的安全运行。

此外，SF6气体具有稳定
性和可靠性，可以长期使用而不需要频繁的维护和更换。

六氟化硫开关工作原理采用具有优良灭弧性能和绝缘性能的SF6 气体作为灭弧介质的断路器，称为SF6 断路器，在电力系统中广泛应用。

适用于频繁操作及要求高速开断的场合，在我国推荐在7.2 —40.5 选用SF6 断路器，特别是126KV 以上几乎全部选用SF6 断路器。

但不适用于高海拔地区。

SF6 断路器不仅在系统正常运行时能切断和接通高压线路及各种空载和负荷电流，而且当系统发生故障时，通过继电保护装置的作用能自动、迅速、可靠地切除各种过负荷电流和短路电流，防止事故范围的发生和扩大。

利用六氟化硫(SF6) 气体作为灭弧介质和绝缘介质的一种断路器，简称SF6 断路器。

它与空气断路器同属于气吹断路器，不同之处在于：①工作气压较低；②在吹弧过程中，气体不排向大气，而在封闭系统中循环使用。

六氟化硫用作断路器中灭弧介质始于20 世纪50 年代初。

由于这种气体的优异特性，使这种断路器单断口在电压和电流参数方面大大高于压缩空气断路器和少油断路器，并且不需要高的气压和相当多的串联断口数。

在60〜70年代,SF6断路器已广泛用于超高压大容量电力系统中。

80年代初已研制成功363千伏单断口、550 千伏双断口和额定开断电流达80、100千安的SF6断路器。

SF6 断路器是利用六氟化硫密度继电器来监视气体压力的变化的。

当六氟化硫气体压力下降到第一报警值时，密度继电器动作，报出补气压力的信号。

当六氟化硫气体压力下降到第二报警值时，密度继电器动作，报出闭锁压力的信号，同时把开关的跳合闸回路断开，实现分、合闸闭锁在150C以下时，SF6有良好的化学惰性，不与断路器中常用的金属、塑料及其他材料发生化学作用。

在大功率电弧引起的高温下分解成各种不同成分时，电弧熄灭后的极短时间内又会重新合成。

SF6 中没有碳元素，没有空气存在, 可避免触头氧化。

SF6 的介电强度很高, 且随压力的增高而增长。

在 1 大气压下,SF6 的介电强度约等于空气的2〜3倍。

四、六氟化硫（SF6）断路器四、六氟化硫（SF6）断路器⼀、简答题1．六氟化硫断路器的特点有哪些？六氟化硫断路器是采⽤惰性⽓体六氟化硫（SF6）作为灭弧和绝缘介质的⼀种断路器。

SF6是由化学元素硫（S）的氟（F）合成的⼀种化学⽓体。

它的分⼦量⽐空⽓重5倍，是⽆⾊、⽆味、⽆毒、不燃的⽓体。

SF6⽓体分⼦具有很强的负电性，其正离⼦可以吸附电⼦形成中性质点，其正负离⼦运动速度较慢，复合能⼒较强。

因此在SF6⽓体中就不含有⾃由电⼦，使得其绝缘性能⾮常良好。

在2－3个表压下可以达到变压器油的绝缘强度。

由于FS6具有良好的⾼温导热性和强⼤的捕捉电⼦能⼒，在电弧熄灭后能迅速恢复绝缘。

所以SF6的灭弧能⼒要⽐空⽓⼤100倍。

鉴于FS6具有上述优越性能，故常以其作为制造⾼压断路器和其它组合电器的介质。

2．FS6断路器有哪些优点？FS6断路器优点是1）开断容量⼤其额定开断电流可达 40~63 kA，最⼤可达80kA。

2）开断性能优异它不仅开断短路性能好，⽽且具有开断空载长线路和空载变压器不重燃、过电压低等优点。

3）灭弧室断⼝的耐压⾼ FS6断路器的单断⼝耐压和开断电流参数，⽐油或空⽓断路器要⾼，⽬前已达到单断⼝耐压245 kV、50kA的⽔平。

这样就为减少超⾼压断路器的断⼝数⽬、简化结构以及缩⼩占地⾯积提供了优越的条件。

4）电⽓寿命长，检修周期长⽬前SF6断路器、⼀般都能达到额定开断电流10－25次，检修周期可达10－20年。

5）噪声低、适于频繁操作。

6）没有⽕灾危险。

3．FS6断路器有哪些缺点？FS6断路器的缺点是：它的电⽓性能受电场均匀程度及⽔分等杂质的影响特别⼤，需要⼀套FS6⽓体系统，所以对其密封结构、元件结构和FS6⽓体的质量要求特别⾼，并需采取专门措施以防低氟化合物对⼈体及材料的危害和影响。

总之，SF6具有优越的性能，故近年来发展很快，电压等级在不断提⾼。

特别是FS6全封闭组合电器的发展令⼈瞩⽬。

4．六氟化硫⽓体有毒吗？在使⽤时应注意什么？纯净的六氟化硫⽓体是⽆毒的惰性⽓体。

_六氟化硫断路器和全封闭组合电器的构造及原理六氟化硫断路器和全封闭组合电器是一种常用于高压电力系统的开关设备，用于分断和隔离电路以进行维护、检修、故障排除等工作。

本文将介绍六氟化硫断路器和全封闭组合电器的构造及工作原理。

六氟化硫断路器是一种高压断路器，其构造包括气体隔离室、真空断路室、操作机构和电流互感器。

气体隔离室通过六氟化硫气体绝缘电路，能够防止放电现象的发生。

真空断路室由真空电室组成，能够实现快速断开电路。

操作机构包括电动机、机械传动装置等，用于控制和操作断路器的开关动作。

电流互感器用于测量和监控电流大小。

六氟化硫断路器的工作原理是通过操作机构控制气体隔离室和真空断路室的开闭状态，实现电路的分断和合闸。

当需要断开电路时，操作机构会关闭气体隔离室和真空断路室，并将气体隔离室内的六氟化硫气体抽至真空断路室中。

在断开电路的瞬间，真空断路室内的真空状态能够迅速熄灭电弧，实现电路的快速断开。

当需要合上电路时，操作机构会打开气体隔离室和真空断路室，使得电路恢复通电状态。

全封闭组合电器是一种集成了断路器、负荷开关、电源开关等功能的设备。

它的构造包括可靠绝缘边界、低压室、断路室和辅助室。

可靠绝缘边界用于实现设备的隔离和防护。

低压室包括低压开关和低压设备，用于控制和保护电器的低压部分。

断路室内安装有断路器装置，用于断开和合上电路。

辅助室包括控制、监测、保护等装置，用于实现对电器的控制和维护。

全封闭组合电器的工作原理是通过控制低压室内的低压开关和低压设备，实现对断路室内断路器的控制。

当需要断开电路时，操作低压开关会切断电器的电源，使得断路器内部的开关装置失电，并实现电路的断开。

当需要合上电路时，低压开关会重新恢复供电，并使得断路器内的开关装置闭合，实现电路的合闸。

总的来说，六氟化硫断路器和全封闭组合电器都是常用于高压电力系统的开关设备。

它们的构造和工作原理各有不同，但都能实现对电路的断开和合闸，为高压电力系统的运行和维护提供了重要的技术支持。

六氟化硫应用断路器的原理1. 简介断路器是用于保护电力系统中设备免受过电流和短路电流的损害的关键设备。

六氟化硫（SF6）在断路器中被广泛应用作为灭弧介质，具有优异的绝缘和灭弧性能。

本文将介绍六氟化硫应用断路器的原理。

2. 六氟化硫的特性六氟化硫是一种无色、无臭、不可燃的气体，具有以下特性： - 高绝缘性能：六氟化硫具有较高的绝缘强度，可以有效阻止电流的传导，避免电弧产生； - 优秀的灭弧性能：在高温和高电压下，六氟化硫能够迅速吸收电弧能量，将电弧冷却和灭弧。

3. 六氟化硫应用断路器的工作原理六氟化硫应用断路器的工作原理可以分为三个阶段：3.1 张开状态当电路不工作时，断路器处于张开状态。

此时六氟化硫充满整个断路器，将环境与触头彻底隔离，确保了良好的绝缘性能。

3.2 断开状态当电路需要断开时，断路器开始工作。

首先，断路器内部的触头逐渐分离，形成电弧。

同时，六氟化硫发挥了其优越的灭弧性能，将电弧冷却和灭弧。

这有效地防止了电弧的延续和造成的损伤。

3.3 合上状态当电路需要重新接通时，断路器将处于合上状态。

此时，六氟化硫再次填充整个断路器，并恢复触头的接触，保证电流的正常传输。

4. 六氟化硫应用断路器的优势六氟化硫应用断路器相比传统断路器具有多个优势：4.1 高绝缘性能六氟化硫具有较高的绝缘强度，可以有效阻止电流的传导，减少绝缘破坏的风险。

4.2 优秀的灭弧性能六氟化硫能够迅速吸收电弧能量，将电弧冷却和灭弧，有效地保护设备和人员的安全。

4.3 小型化设计相比传统断路器，六氟化硫应用断路器具有更小的体积和重量，能够节省空间并方便安装。

4.4 高可靠性六氟化硫应用断路器的绝缘强度稳定，使用寿命长，能够在恶劣环境下正常工作，提供可靠的保护。

5. 六氟化硫应用断路器的应用领域六氟化硫应用断路器广泛应用于以下领域： - 电力系统中的高压开关设备； -工业领域中的电力设备； - 铁路、船舶等交通运输中的电气设备。

6. 总结六氟化硫应用断路器利用六氟化硫的绝缘和灭弧性能，有效保护电力系统中的设备免受过电流和短路电流的损害。
