室内消火栓设计及安装要求完整版

室内消火栓和室外消火栓（设置范围、要求）01、室外消火栓（一）设置范围1.应设置室外消火栓（1）民用建筑、厂房、仓库、储罐（区）和堆场周围（2）用于消防救援和消防车停靠的屋面上2.可不设室外消防给水系统（1）耐火等级不低于二级且建筑体积≤3000m3的戊类厂房（2）居住区人数不超过500人且建筑层数不超过两层的居住区（二）设置要求1.市政消火栓（1）宜采用地上式室外消火栓；在严寒、寒冷等冬季结冰地区宜采用干式地上式室外消火栓，严寒地区宜增设消防水鹤。

当采用地下式室外消火栓，地下消火栓井的直径不宜小于1.5m，且当地下式室外消火栓的取水口在冰冻线以上时，应采取保温措施（2）宜采用直径DN150的室外消火栓（室外地上式：DN150/DN100+2个DN65；室外地下式：DN100+1个DN65）（3）宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60.0m时，应在道路的两侧交叉错落设置（4）保护半径不应超过150m，间距不应大于120m（5）距路边不宜小于0.5m，并不应大于2.0m（6）距建筑外墙或外墙边缘不宜小于5.0m（7）当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.10MPa（8）严寒地区在城市主要干道上设置消防水鹤的布置间距宜为1000m，连接消防水鹤的市政给水管的管径不宜小于DN200，火灾时消防水鹤的出流量不宜低于30L/s，且供水压力从地面算起不应小于0.10MPa2.室外消火栓（1）建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10～15L/s计算（2）室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个（3）人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m（4）停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m（5）甲、乙、丙类液体储罐区和液化烃罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内（6）工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，且间距不应大于60.0m。

室内消火栓设计及安装要求完整版设置场所1、建筑占地面积大于300 m1 2 3 4 5的厂房和仓库。

1室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2室内消火栓的配置应符合下列要求：1）应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2）应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m ; 消防软管卷盘应配置内径不小于© 19的消防软管，其长度宜为30.0m ;轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m。

3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/S 时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。

4屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。

5消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。

7、建筑室内消火栓的设置位置应满足火灾扑救要求，并应符合下列规定：1 ）室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置。

2）住宅的室内消火栓宜设置在楼梯间及其休息平台。

3）汽车库内消火栓的设置不应影响汽车的通行和车位的设置，并应确保消火栓的开启。

4）同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同。

5）冷库的室内消火栓应设置在常温穿堂或楼梯间内。

&建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为1.1m ;其出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成90 °角或向下。

9、设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合2、高层公共建筑和建筑高度大于21m的住宅建筑。

关于室内消火栓系统的设置场所和设计安装要求设置场所1、建筑占地面积大于300㎡的厂房和仓库。

2、高层公共建筑和建筑高度大于21m的住宅建筑。

注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3、体积大于5000m³的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。

4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2、室内消火栓的配置应符合下列要求：1）应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2）应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m。

3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3、设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。

4、屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。

5、消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。

6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3.5.2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。

室内消火栓系统设置及安装验收要求室内消火栓消防栓，正式叫法为消火栓，一种固定式消防设施，主要作用是控制可燃物、隔绝助燃物、消除着火源。

分室内消火栓和室外消火栓。

所以，消防设计施工中，做好室内消火栓系统设置+安装也是扑救火灾的重要消防措施之一。

一、设置场所1. 下列建筑或场所应设置室内消火栓系统:1)建筑占地面积大于300㎡的厂房和仓库。

2)高层公共建筑和建筑高度大于21m的住宅建筑。

(建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓)3)体积大于5000m³的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。

4)特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5)建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

2. 国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。

3. 下列建筑或场所，可不设置室内消火栓系统，但宜设置消防软管卷盘或轻便消防水龙:1)耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房(仓库)。

2)耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房;耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房(仓库)。

3)粮食仓库、金库、远离城镇且无人值班的独立建筑。

4)存有与水接触能引起燃烧爆炸的物品的建筑。

5)室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。

4. 人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或轻便消防水龙。

高层住宅建筑的户内宜配置轻便消防水龙。

老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘，消防软管卷盘的设置间距不应大于30.0m。

设置场所1、建筑占地面积大于300㎡的厂房和仓库。

2、高层公共建筑和建筑高度大于21m的住宅建筑。

注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。

3、体积大于5000m³的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑。

4、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。

5、建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。

设计要求1、室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。

2、室内消火栓的配置应符合下列要求：1）应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2）应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m。

3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

3、设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。

4、屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。

5、消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。

6、室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3.5.2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。

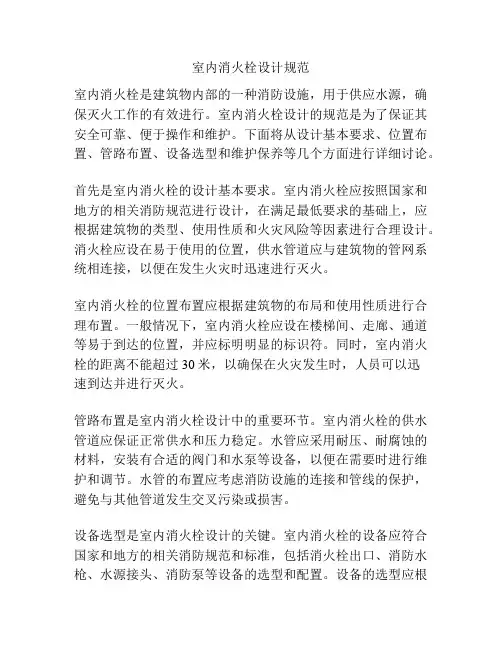

室内消火栓设计规范室内消火栓是建筑物内部的一种消防设施，用于供应水源，确保灭火工作的有效进行。

室内消火栓设计的规范是为了保证其安全可靠、便于操作和维护。

下面将从设计基本要求、位置布置、管路布置、设备选型和维护保养等几个方面进行详细讨论。

首先是室内消火栓的设计基本要求。

室内消火栓应按照国家和地方的相关消防规范进行设计，在满足最低要求的基础上，应根据建筑物的类型、使用性质和火灾风险等因素进行合理设计。

消火栓应设在易于使用的位置，供水管道应与建筑物的管网系统相连接，以便在发生火灾时迅速进行灭火。

室内消火栓的位置布置应根据建筑物的布局和使用性质进行合理布置。

一般情况下，室内消火栓应设在楼梯间、走廊、通道等易于到达的位置，并应标明明显的标识符。

同时，室内消火栓的距离不能超过30米，以确保在火灾发生时，人员可以迅速到达并进行灭火。

管路布置是室内消火栓设计中的重要环节。

室内消火栓的供水管道应保证正常供水和压力稳定。

水管应采用耐压、耐腐蚀的材料，安装有合适的阀门和水泵等设备，以便在需要时进行维护和调节。

水管的布置应考虑消防设施的连接和管线的保护，避免与其他管道发生交叉污染或损害。

设备选型是室内消火栓设计的关键。

室内消火栓的设备应符合国家和地方的相关消防规范和标准，包括消火栓出口、消防水枪、水源接头、消防泵等设备的选型和配置。

设备的选型应根据建筑物的类型和规模，以及火灾风险等因素进行合理选择，保证设备的性能和质量。

最后是室内消火栓的维护保养。

室内消火栓的维护保养要定期进行，包括消火栓设备的巡检、测试和维修等工作。

消火栓的巡检应定期进行，检查设备是否正常工作，消防水源是否畅通、阀门是否灵活等。

测试应按照规定的标准进行，确保设备的性能和可靠性。

维修工作应及时进行，对设备损坏或故障的部分进行修复和更换。

总之，室内消火栓的设计规范是为了确保其安全可靠、便于操作和维护。

设计应遵循国家和地方的相关消防规范，并根据建筑物的特点和火灾风险等因素进行合理布置、选择设备，并定期进行维护和保养。

室内消火栓管道及设备安装施工技术标准材料要求1、消火栓系统的管道应按设计要求选择。

一般采用碳钢管或无缝钢管，管材不得弯曲。

腐蚀重皮和不均匀不均匀现象。

2、消防喷淋管应按设计要求选用。

一般采用镀锌碳素钢管和管件，管壁外侧均匀镀锌。

无生锈、无飞边、无偏扣、螺纹不全、角度不准等。

3、消防喷淋系统的报警阀、动作阀、调节阀延时、水流指示器、水泵耦合器等主要部件的规格型号应符合设计要求。

配件齐全，铸造规则，表面光滑，无裂纹，启动灵活，产品出厂合格证。

4、喷头的规格、型号、工作温度应符合设计要求，形状、规则应齐全。

5、消火栓箱的规格型号应符合设计要求，箱体表面应光滑、清洁。

金属箱体不生锈、无划痕，箱门开启灵活。

箱体为方形，箱体配件齐全，螺栓阀外形规整，无裂纹，启闭灵活，关闭严密，密封包装好，具有产品出厂合格证和消防部门认证。

主要设备1、设备：穿丝机、滚槽机、钻孔机、磨床、台钻、电锤、手砂轮、手电钻、电焊机、电压试压泵等。

2、工具：穿线板、管钳、虎钳、压力钳、链钳、手锤、钢锯、扳手、倒链、电焊等。

工作环境1、主体结构已验收，场地已清理完毕。

2、管道安装所需的基准线应进行测量和标记。

如天花板标高、地面标高、墙壁位置等。

3、设备基础已经过检验，符合设计和制造商的设备数据要求。

4、管道安装所需的操作架应由专业人员架设。

5、检查预埋管道，预留孔的位置、尺寸、数量是否符合设计要求。

6、喷头的安装应根据建筑装修图确定。

吊顶龙骨安装后，应根据吊顶材料的厚度确定喷头标高。

关闭天花板时，根据预留的喷嘴位置在顶板上开一个孔。

7、安装水泵等设备的房间的地板已经完工。

水泵等设备的混凝土基础强度应达到75%以上，尺寸、位置、标高应符合设计要求。

8、水池、水箱有管道安装条件。

9、现场水、电、气源及现场设施符合建设要求。

10、编制了施工方案，进行了技术交底和安全技术交底。

11、根据项目进度要求，及时绘制加工图纸，提出加工方案。

操作流程工艺流程：安装准备、干管安装、立管安装、喷淋分层干支管、消火栓及支管安装系统辅助设备及管道附件安装管道试压管冲洗喷头支管安装（系统综合试压及冲洗）) 节流装置安装报警阀配件、消火栓配件、喷头安装系统用水调试安装准备1、认真熟悉图纸，根据施工方案、技术、质量、安全、披露等具体措施，选材、测量尺寸、绘制草图、预制。

1、室内消火栓的配置应符合下列要求：1）应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内。

2、2）应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m。

3、3）宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量直径6mm的消防水枪。

4、其中，消防软管卷盘（图4-19）由阀门、输入管路、轮辐、支承架、摇臂、软管及喷嘴等部件组成，是以水作灭火剂，能在迅速展开软管的过程中喷射灭火剂的灭火器具，详见《消防软管卷盘》（GB 15090—2005）。

5、轻便消防水龙（图4-20）由专用消防接口、水带及水枪组成的一种小型简便的喷水灭火设备，详见《轻便消防水龙》（GA 180—1998）。

室内消火栓系统安装施工方案（一）系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管，当管径DN ≤100mm 时，采用丝扣连接；当DN>100mm 时，采用沟槽式机械配管接头。

2、室内消火栓箱材料采用钢板，安装方式采用半暗装。

3、消火栓采用DN65型，19mm 直流水枪，衬胶消防水龙带L=25m 。

（二）操作工艺 1、工艺流程：操作工艺流程为：2、安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料、测量尺寸、绘制草图、预制加工。

（2）检查预埋件和预留洞是否准确，位置不准、漏掉的要重新打洞。

（3）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

（4）要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

3、干管安装消火栓系统干管安装应根据设计要求使用镀锌钢管,安装时注意以下几点： ① 不同管径的管道焊接，连接时如两管经相差不超过小管径的15%，可将大管径端部缩口与小管对焊。

如果两管相差超过小管径15%，应加工异径短管焊接。

② 管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。

③ 管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应有防冻措施。

④管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。

4、立管安装该消防立管均为明装，安装时立管可随结构从预留孔洞中穿入，以减少立管接口，当楼层层高小于5m时，每层安装一个管卡，安装于距地1.8m处。

由于本工程中热镀锌钢管管径DN≤100mm时，采用丝扣连接；当DN>100mm时，采用沟槽式机械配管接头，具体安装方法如下：（1）丝扣连接镀锌钢管丝扣连接，首先要进行套丝。

常用有手工套丝和机械套丝两种方法。

1）手工套丝：手工套丝是把加工的管子固定在管子台虎钳上，需套丝的一端管段应伸出钳口外150mm左右。

把铰板装置放到底，并把活动标盘对准固定标盘与管子相应的刻度上。

室内消火栓设计及安装要求完整版一、设计要求：1.确定室内消火栓的数量和位置：室内消火栓应按照建筑物的结构、功能区域、防火分区等因素确定数量和位置，保证消火栓系统能够覆盖建筑物的每个区域。

2.确定供水容量：根据建筑物的结构和面积，确定室内消火栓系统所需的供水容量，以保证在火灾发生时能够提供足够的水源。

3.确定水泵和水泵房位置：根据建筑物的结构和消火栓系统的供水需求，确定水泵的数量和位置，并设计合理的水泵房，保证水泵的正常运行和维护。

4.确定管道和阀门的尺寸和材质：根据实际水流量和供水压力，确定室内消火栓系统的管道和阀门的尺寸和材质，以保证管道的正常运行和防止泄漏。

二、安装要求：1.室内消火栓的安装应由具有相应资质的企业或专业机构进行，确保安装符合相关标准和规范要求。

2.确保室内消火栓系统的管道和阀门的连接牢固可靠，不得出现渗漏和松动的情况。

3.消火栓箱和配件的安装应符合相关标准和规范要求，保证消火栓箱的牢固和易于操作。

4.安装消火栓时，应注意消火栓箱与地面的高度和位置，确保操作人员方便使用。

5.水泵和水泵房的安装应符合相关标准和规范要求，保证水泵的正常运行和维护。

三、维护管理要求：1.室内消火栓系统应定期进行检测和维护，确保各个消火栓和管道的正常运行和无堵塞。

2.消火栓箱应保持清洁和完好，箱门应保持紧闭，易于操作。

3.消火栓系统的水泵应定期检测和维护，保证水泵的运行状态和供水能力。

4.室内消火栓系统应定期演练和培训，提高人员的防火意识和操作技能。

以上是室内消火栓设计及安装要求的完整版，涵盖了设计要求、安装要求和维护管理要求等方面。

室内消火栓的合理设计和正确安装，以及定期的维护管理，对于保障建筑物的火灾安全具有重要意义。
