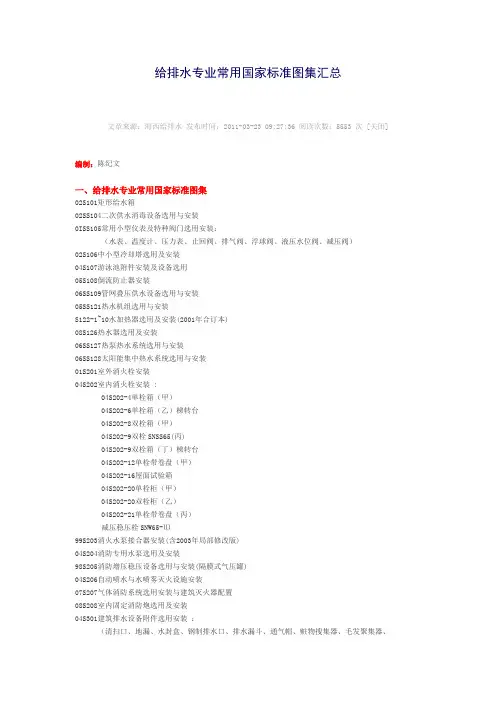

给排水专业常用国家标准图集汇总文章来源：海西给排水发布时间：2011-03-23 09:27:36 阅读次数：5553 次 [关闭] 编制：陈纪文一、给排水专业常用国家标准图集02S101矩形给水箱02SS104二次供水消毒设备选用与安装0ISS105常用小型仪表及特种阀门选用安装：（水表、温度计、压力表、止回阀、排气阀、浮球阀、液压水位阀、减压阀）02S106中小型冷却塔选用及安装04S107游泳池附件安装及设备选用05S108倒流防止器安装06SS109管网叠压供水设备选用与安装05SS121热水机组选用与安装S122-1~10水加热器选用及安装(2001年合订本)08S126热水器选用及安装06SS127热泵热水系统选用与安装06SS128太阳能集中热水系统选用与安装01S201室外消火栓安装04S202室内消火栓安装 :04S202-4单栓箱（甲）04S202-6单栓箱（乙）梯转台04S202-8双栓箱（甲）04S202-9双栓SNSS65(丙)04S202-9双栓箱（丁）梯转台04S202-12单栓带卷盘（甲）04S202-16屋面试验箱04S202-20单栓柜（甲）04S202-20双栓柜（乙）04S202-21单栓带卷盘（丙）减压稳压栓SNW65-Ш99S203消火水泵接合器安装(含2003年局部修改版)04S204消防专用水泵选用及安装98S205消防增压稳压设备选用与安装(隔膜式气压罐)04S206自动喷水与水喷雾灭火设施安装07S207气体消防系统选用安装与建筑灭火器配置08S208室内固定消防炮选用及安装04S301建筑排水设备附件选用安装：（清扫口、地漏、水封盒、钢制排水口、排水漏斗、通气帽、赃物搜集器、毛发聚集器、隔油器、阻火圈）09S302雨水斗选用及安装09S303医疗卫生设备安装09S303-10冷水液压脚踏式水嘴陶瓷洗池安装图09S303-11冷热水液压脚踏式水嘴陶瓷洗池安装图09S303-16冷水液压脚踏式水嘴玻璃板洗手池安装图09S303-19冷水液压脚踏式水嘴成品洗手池安装图09S303-21冷热水液压脚踏式水嘴成品洗手池安装图09S303-22单个液压脚踏式水嘴儿科洗手池安装图09S303-23多个液压脚踏式水嘴儿科洗手池安装图09S303-26液压脚踏阀开关儿科洗手池安装图09S303-27液压脚踏阀开关儿科洗手池材料表09S303-37生化清洗池安装图09S303-38普通试管清洗池安装图09S303-42带冲洗管倒便池安装图09S303-43不带冲洗管倒便池安装图09S303-44倒便池、消毒池组合池安装图（一）09S303-45倒便池、消毒池组合池安装图（二）09S303-53液压脚踏式水嘴医用清洗池平面、剖面安装图09S303-54液压脚踏式水嘴医用清洗池剖面安装图09S303-57单盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图 09S303-58单盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-61双盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图 09S303-62双盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-64液压脚踏阀开关医用整体刷手池安装图09S304卫生设备安装09S304-7冷水水嘴洗涤盆安装图09S304-8冷、热水水嘴洗涤盆安装图09S304-10单冷水液压脚踏水嘴洗涤盆安装图09S304-19洗涤池安装图（甲、乙型）09S304-26冷、热水水嘴单面盥洗安装图09S304-27冷、热水水嘴双面盥洗安装图09S304-29幼托洗手槽安装图（二）09S304-34液压脚踏水嘴双槽厨房洗涤盆安装图09S304-60液压脚踏调温水嘴洗涤盆安装图09S304-61液压脚踏水嘴洗手盆安装图09S304-63双档节水水嘴洗手盆安装图09S304-86液压脚踏开关低水箱蹲式大便器安装图09S304-88液压脚踏冲洗阀儿童用蹲式大便器安装图09S304-89液压脚踏冲洗阀蹲式大便器安装图09S304-90埋入式液压脚踏冲洗阀蹲式大便器安装图09S304-101液压脚踏冲洗阀壁挂式小便器安装图09S304-102埋入式液压脚踏冲洗阀蹲式小便器安装图09S304-103内藏式液压脚踏冲洗阀挂壁式小便器安装图09S304-104埋入式液压脚踏冲洗阀落地式小便器安装图09S304-132埋入式单柄调温液压脚踏淋浴器安装图09S304-137单管液压脚踏淋浴器安装图09S304-138埋入式单管液压脚踏式淋浴器安装图08S305小型潜水排污泵选用及安装03S401管道和设备保温、防结露及电伴热03S402室内管道支架及吊架02S403钢制管件02S404防水套管SS405一1~4给水塑料管安装(2002年合订本)10S406建筑排水塑料管道安装09S407-l建筑给水铜管道安装04S407-2建筑给水金属管道安装-薄壁不锈钢管03SS408住宅厨、卫给排水管道安装04S409建筑排水用柔性接口铸铁管安装S501-1-2单层、双层井盖及踏步S(2002年合订本)05S502室外给水管道附属构筑物：（阀门井、阀门套筒、水表井、给水栓）10S505柔性接口给水管道支墩05S506一l自承式平直形架空钢管06S506-2自承式圆弧形架空钢管10S507建筑小区埋地塑料给水管道施工02S515排水检查井(含2003年局部修改版)（雨水检查井、污水检查井、缺水井、阀槽井、沉泥井）04S516混凝土排水管道基础及接口05S518雨水口04S519小型排水构筑物（室内排水阀门井、室内排水检查口井、室内雨水检查口井、室外水封井、室外隔油池、锅炉排污降温池、洗车污水隔油沉淀池）04S520埋地塑料排水管道施工05SS521预制装配式钢筋混凝土排水检查井05SS522混凝土模块式排水检查井08SS523建筑小区塑料排水检查井S531–1～5 湿陷性黄土地区室外给水排水管道工程构筑物(2004年合订本)07SS604建筑管道直饮水工程02S701砖砌化粪池02S702钢筋混凝土化粪池03SS703-1建筑中水处理工程（一）08SS703-2建筑中水处理工程（二）08SS704混凝土模块式化粪池04S801-1、2钢筋混凝土堆锥壳保温水塔04S802-1、2钢筋混凝土堆锥壳不保温水塔04S803圆形钢筋混凝土蓄水池总容积50m³ ~2000 m³05S804矩形钢筋混凝土蓄水池总容积50m³ ~2000 m³S901-902民用建筑工程给水排水设计深度图样（2009年合订本）07S906 给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）S 1(一)给水设备安装（冷水部分）2004版S 1(二)给水设备安装（热水及开水部分）2004版S2消防设备安装 2004版S4(一)室内给水排水管道及附件安装（一）2004版S4(二) 室内给水排水管道及附件安装（二）2004版S5(二)主外给水排水管道工程及附属设施（二）2005版09FS01防空地下室给排水设计示例09FS02防空地下室给排水设施安装05SFS1O《人民防军地下室设计规范》图示-给水排水专业07MS101市政给水管道工程及附属设施06MS201市政排水管道工程及附属设施09SMS202-1埋地矩形雨水管道及其附属构筑物（混凝土模块砌块）二、与给排水专业相关的其他专业图集05SJ811《建筑设计防火规范》图示03J012-1环境景观（水池、跌水、流水墙、瀑布、溪流、沼泽、旱喷、喷泉、溢水坑、溢水口、排水坑、进水口、饮水台）05R410热水管道直埋敷设05R502燃气工程设计施工。

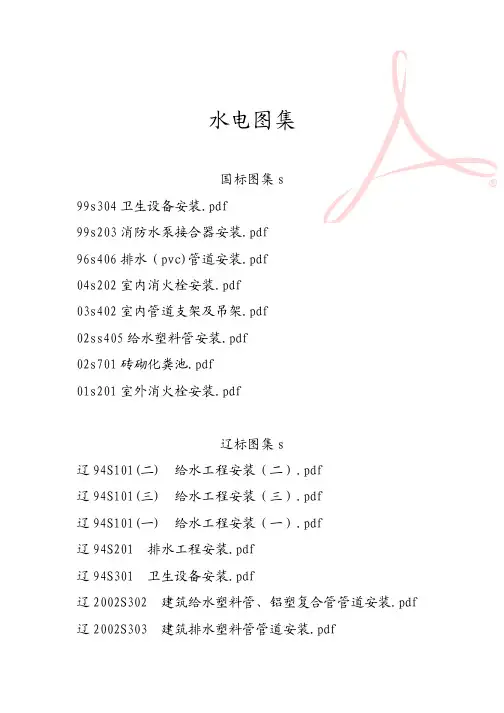

水电图集国标图集s99s304卫生设备安装.pdf99s203消防水泵接合器安装.pdf96s406排水（pvc)管道安装.pdf04s202室内消火栓安装.pdf03s402室内管道支架及吊架.pdf02ss405给水塑料管安装.pdf02s701砖砌化粪池.pdf01s201室外消火栓安装.pdf辽标图集s 辽94S101(二) 给水工程安装（二）.pdf 辽94S101(三) 给水工程安装（三）.pdf 辽94S101(一) 给水工程安装（一）.pdf 辽94S201 排水工程安装.pdf辽94S301 卫生设备安装.pdf辽2002S302 建筑给水塑料管、铝塑复合管管道安装.pdf 辽2002S303 建筑排水塑料管管道安装.pdflzy 数字签名人 lzy 辨别名：CN = lzy, C = CN-中国原因：本图集仅限本公司内部参考使用，禁止传播。

日期：2005.11.04 23:01:09 +08'00'辽2002S401 节水型卫生器具安装图（一）.pdf辽2004s304太阳热水器安装.pdf国标暖通01k403风机盘管安装.pdf01r405压力表安装图.pdf01r406温度仪表安装.pdf辽标暖通辽91T903 室内外采暖地沟管道安装.pdf辽91T904 采暖设备及管道保温.pdf辽94R101 锅炉房设备安装（一）.pdf辽97R401 供热工程（热水）直埋管道安装.pdf辽1999T101 通风与空调工程安装（一）.pdf辽2000T902 采暖设备安装图.pdf辽2002T901 采暖管道设计安装图.pdf辽2003r401供热工程（热水）直埋管道安装图.pdf 辽2003r401供热工程直埋管道安装图.pdf辽2003t903室内外采暖地沟管道安装图.pdf辽2003t904采暖设备及管道保温.pdf辽2004t902采暖设备安装图.pdf辽标图集d辽87D701 共用天线安装图.pdf辽93D601 住宅建筑电话通信安装图.pdf辽94D402 住宅建筑集中电能计量表箱配电安装图.pdf 辽94D702 民用建筑有线电视安装图.pdf辽95D403 楼梯间感应灯照明安装图.pdf辽97D602 消防电气设计、施工安装图.pdf辽2000D703 新建住宅电气安装图.pdf辽2002D501 建筑防雷、接地设计与安装.pdf辽2002D502 等电位联结施工安装.pdf。

一、给排水专业常用国家标准图集02S101矩形给水箱02SS104二次供水消毒设备选用与安装0ISS105常用小型仪表及特种阀门选用安装：（水表、温度计、压力表、止回阀、排气阀、浮球阀、液压水位阀、减压阀）02S106中小型冷却塔选用及安装04S107游泳池附件安装及设备选用05S108倒流防止器安装06SS109管网叠压供水设备选用与安装05SS121热水机组选用与安装S122-1~10水加热器选用及安装(2001年合订本)08S126热水器选用及安装06SS127热泵热水系统选用与安装06SS128太阳能集中热水系统选用与安装01S201室外消火栓安装04S202室内消火栓安装 :04S202-4单栓箱（甲）04S202-6单栓箱（乙）梯转台04S202-8双栓箱（甲）04S202-9双栓SNSS65(丙)04S202-9双栓箱（丁）梯转台04S202-12单栓带卷盘（甲）04S202-16屋面试验箱04S202-20单栓柜（甲）04S202-20双栓柜（乙）04S202-21单栓带卷盘（丙）减压稳压栓SNW65-Ш99S203消火水泵接合器安装(含2003年局部修改版)04S204消防专用水泵选用及安装98S205消防增压稳压设备选用与安装(隔膜式气压罐)04S206自动喷水与水喷雾灭火设施安装07S207气体消防系统选用安装与建筑灭火器配置08S208室内固定消防炮选用及安装04S301建筑排水设备附件选用安装：（清扫口、地漏、水封盒、钢制排水口、排水漏斗、通气帽、赃物搜集器、毛发聚集器、隔油器、阻火圈）09S302雨水斗选用及安装09S303医疗卫生设备安装09S303-10冷水液压脚踏式水嘴陶瓷洗池安装图09S303-11冷热水液压脚踏式水嘴陶瓷洗池安装图09S303-16冷水液压脚踏式水嘴玻璃板洗手池安装图09S303-19冷水液压脚踏式水嘴成品洗手池安装图09S303-21冷热水液压脚踏式水嘴成品洗手池安装图09S303-22单个液压脚踏式水嘴儿科洗手池安装图09S303-23多个液压脚踏式水嘴儿科洗手池安装图09S303-26液压脚踏阀开关儿科洗手池安装图09S303-27液压脚踏阀开关儿科洗手池材料表09S303-37生化清洗池安装图09S303-38普通试管清洗池安装图09S303-42带冲洗管倒便池安装图09S303-43不带冲洗管倒便池安装图09S303-44倒便池、消毒池组合池安装图（一）09S303-45倒便池、消毒池组合池安装图（二）09S303-53液压脚踏式水嘴医用清洗池平面、剖面安装图09S303-54液压脚踏式水嘴医用清洗池剖面安装图09S303-57单盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图09S303-58单盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-61双盆双个液压脚踏式水嘴医用清洗池平面、剖面安装图09S303-62双盆双个液压脚踏式水嘴医用清洗池剖面安装图09S303-64液压脚踏阀开关医用整体刷手池安装图09S304卫生设备安装09S304-7冷水水嘴洗涤盆安装图09S304-8冷、热水水嘴洗涤盆安装图09S304-10单冷水液压脚踏水嘴洗涤盆安装图09S304-19洗涤池安装图（甲、乙型）09S304-26冷、热水水嘴单面盥洗安装图09S304-27冷、热水水嘴双面盥洗安装图09S304-29幼托洗手槽安装图（二）09S304-34液压脚踏水嘴双槽厨房洗涤盆安装图09S304-60液压脚踏调温水嘴洗涤盆安装图09S304-61液压脚踏水嘴洗手盆安装图09S304-63双档节水水嘴洗手盆安装图09S304-86液压脚踏开关低水箱蹲式大便器安装图09S304-88液压脚踏冲洗阀儿童用蹲式大便器安装图09S304-89液压脚踏冲洗阀蹲式大便器安装图09S304-90埋入式液压脚踏冲洗阀蹲式大便器安装图09S304-101液压脚踏冲洗阀壁挂式小便器安装图09S304-102埋入式液压脚踏冲洗阀蹲式小便器安装图09S304-103内藏式液压脚踏冲洗阀挂壁式小便器安装图 09S304-104埋入式液压脚踏冲洗阀落地式小便器安装图09S304-132埋入式单柄调温液压脚踏淋浴器安装图09S304-137单管液压脚踏淋浴器安装图09S304-138埋入式单管液压脚踏式淋浴器安装图08S305小型潜水排污泵选用及安装03S401管道和设备保温、防结露及电伴热03S402室内管道支架及吊架02S403钢制管件02S404防水套管SS405一1~4给水塑料管安装(2002年合订本)10S406建筑排水塑料管道安装09S407-l建筑给水铜管道安装04S407-2建筑给水金属管道安装-薄壁不锈钢管03SS408住宅厨、卫给排水管道安装04S409建筑排水用柔性接口铸铁管安装S501-1-2单层、双层井盖及踏步S(2002年合订本)05S502室外给水管道附属构筑物：（阀门井、阀门套筒、水表井、给水栓）10S505柔性接口给水管道支墩05S506一l自承式平直形架空钢管06S506-2自承式圆弧形架空钢管10S507建筑小区埋地塑料给水管道施工02S515排水检查井(含2003年局部修改版)（雨水检查井、污水检查井、缺水井、阀槽井、沉泥井）04S516混凝土排水管道基础及接口05S518雨水口04S519小型排水构筑物（室内排水阀门井、室内排水检查口井、室内雨水检查口井、室外水封井、室外隔油池、锅炉排污降温池、洗车污水隔油沉淀池）04S520埋地塑料排水管道施工05SS521预制装配式钢筋混凝土排水检查井05SS522混凝土模块式排水检查井08SS523建筑小区塑料排水检查井S531–1～5 湿陷性黄土地区室外给水排水管道工程构筑物(2004年合订本)07SS604建筑管道直饮水工程02S701砖砌化粪池02S702钢筋混凝土化粪池03SS703-1建筑中水处理工程（一）08SS703-2建筑中水处理工程（二）08SS704混凝土模块式化粪池04S801-1、2钢筋混凝土堆锥壳保温水塔04S802-1、2钢筋混凝土堆锥壳不保温水塔04S803圆形钢筋混凝土蓄水池总容积50m³ ~2000 m³05S804矩形钢筋混凝土蓄水池总容积50m³ ~2000 m³S901-902民用建筑工程给水排水设计深度图样（2009年合订本）07S906 给水排水构筑物设计选用图（水池、水塔、化粪池、小型排水构筑物）S 1(一)给水设备安装（冷水部分）2004版S 1(二)给水设备安装（热水及开水部分）2004版S2消防设备安装 2004版S4(一)室内给水排水管道及附件安装（一）2004版S4(二) 室内给水排水管道及附件安装（二）2004版S5(二)主外给水排水管道工程及附属设施（二）2005版09FS01防空地下室给排水设计示例09FS02防空地下室给排水设施安装05SFS1O《人民防军地下室设计规范》图示-给水排水专业07MS101市政给水管道工程及附属设施06MS201市政排水管道工程及附属设施09SMS202-1埋地矩形雨水管道及其附属构筑物（混凝土模块砌块）二、与给排水专业相关的其他专业图集05SJ811《建筑设计防火规范》图示03J012-1环境景观（水池、跌水、流水墙、瀑布、溪流、沼泽、旱喷、喷泉、溢水坑、溢水口、排水坑、进水口、饮水台）05R410热水管道直埋敷设05R502燃气工程设计施工。

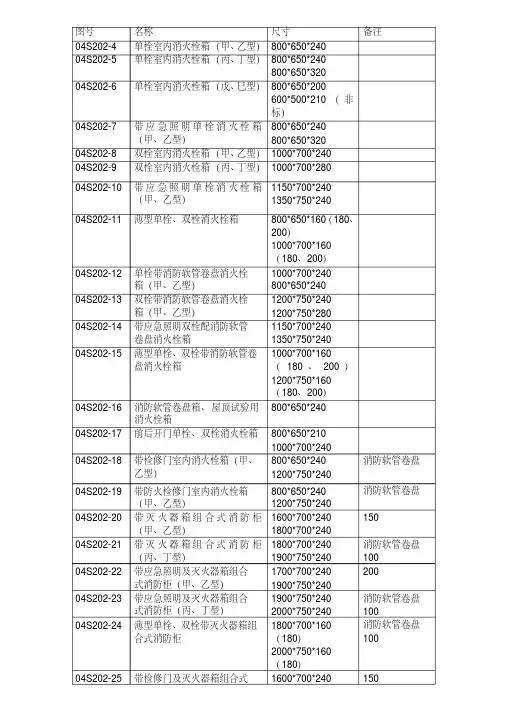

图号名称尺寸备注04S202-4 单栓室内消火栓箱（甲、乙型）800*650*24004S202-5 单栓室内消火栓箱（丙、丁型）800*650*240800*650*32004S202-6 单栓室内消火栓箱（戊、巳型）800*650*200600*500*210（非标）04S202-7 带应急照明单栓消火栓箱（甲、乙型）800*650*240 800*650*32004S202-8 双栓室内消火栓箱（甲、乙型）1000*700*240 04S202-9 双栓室内消火栓箱（丙、丁型）1000*700*28004S202-10 带应急照明单栓消火栓箱（甲、乙型）1150*700*240 1350*750*24004S202-11 薄型单栓、双栓消火栓箱800*650*160（180、200）1000*700*160（180、200）04S202-12 单栓带消防软管卷盘消火栓箱（甲、乙型）1000*700*240 800*650*24004S202-13 双栓带消防软管卷盘消火栓箱（甲、乙型）1200*750*240 1200*750*28004S202-14 带应急照明双栓配消防软管卷盘消火栓箱1150*700*240 1350*750*24004S202-15 薄型单栓、双栓带消防软管卷盘消火栓箱1000*700*160（180、200）1200*750*160（180、200）04S202-16 消防软管卷盘箱、屋顶试验用消火栓箱800*650*240 04S202-17 前后开门单栓、双栓消火栓箱800*650*2101000*700*24004S202-18 带检修门室内消火栓箱（甲、乙型）800*650*2401200*750*240消防软管卷盘04S202-19 带防火检修门室内消火栓箱（甲、乙型）800*650*2401200*750*240消防软管卷盘04S202-20 带灭火器箱组合式消防柜（甲、乙型）1600*700*2401800*700*24015004S202-21 带灭火器箱组合式消防柜（丙、丁型）1800*700*2401900*750*240消防软管卷盘10004S202-22 带应急照明及灭火器箱组合式消防柜（甲、乙型）1700*700*2401900*750*24020004S202-23 带应急照明及灭火器箱组合式消防柜（丙、丁型）1900*750*2402000*750*240消防软管卷盘10004S202-24 薄型单栓、双栓带灭火器箱组合式消防柜1800*700*160（180）2000*750*160（180）消防软管卷盘10004S202-25 带检修门及灭火器箱组合式1600*700*240 150消防柜（甲、乙型）1800*700*240 消防软管卷盘04S202-26 带防火检修门及灭火器箱组合式消防柜（甲、乙型）1600*700*2801800*700*280150消防软管卷盘04S202-27 落地式灭火器箱组合式消防柜2100*1100*3202150*1100*3201800*700*240消防软管卷盘消防软管卷盘水箱：吸水管D=500MM水位管D=100MM溢流管D=750MM泄水管D=2500MM进水管D=2400MM厨房：排水立管距墙200MM给水立管距枪60MM（D/2+20）热水器高度1400MM。

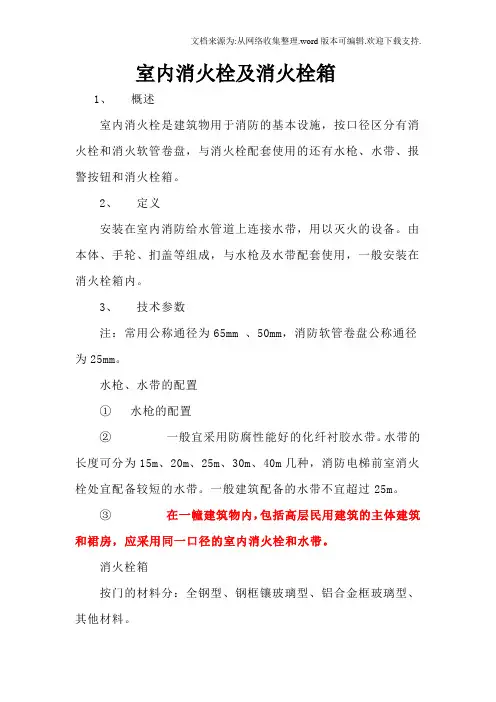

室内消火栓及消火栓箱1、概述室内消火栓是建筑物用于消防的基本设施，按口径区分有消火栓和消火软管卷盘，与消火栓配套使用的还有水枪、水带、报警按钮和消火栓箱。

2、定义安装在室内消防给水管道上连接水带，用以灭火的设备。

由本体、手轮、扪盖等组成，与水枪及水带配套使用，一般安装在消火栓箱内。

3、技术参数注：常用公称通径为65mm 、50mm，消防软管卷盘公称通径为25mm。

水枪、水带的配置①水枪的配置②一般宜采用防腐性能好的化纤衬胶水带。

水带的长度可分为15m、20m、25m、30m、40m几种，消防电梯前室消火栓处宜配备较短的水带。

一般建筑配备的水带不宜超过25m。

③在一幢建筑物内，包括高层民用建筑的主体建筑和裙房，应采用同一口径的室内消火栓和水带。

消火栓箱按门的材料分：全钢型、钢框镶玻璃型、铝合金框玻璃型、其他材料。

按安装方式分：明装式，暗装式，半暗装式。

消火栓箱的各种形式可根据实际需要选择，配备相应的室内消火栓及配件。

4、施工、安装要点（1）室内消火栓给水系统在竣工后均应作消火栓试射试验，以检验其使用效果，但不能逐个试射，选取有代表性的三处：屋顶（北方一般在屋顶水箱间等室内）试验消火栓和首层取两处消火栓。

（2）施工单位在竣工时往往不按规定把水龙带挂在消火栓箱内挂钉或水龙带卷盘上，而将水龙带卷放在消火栓箱内交工，建设单位接管后必须重新安装，否则失火时会影响使用。

（3）箱式消火栓的安装应符合下列规定：①栓口应朝外，不应安装在门轴侧，方便取用。

②栓口中心距地面为1.1m，符合现行防火设计规范的要求。

③控制阀门中心距侧面及后内表面距离，规定允许偏差，给出箱体安装的垂直度允许偏差均为了确保工程质量和检验方便。

（4）箱式消火栓的安装，其栓口朝外并不应安装在门轴侧主要是取用方便；栓口中心距地面为1.1m符合现行防火设计规范规定。

控制阀门中心距侧面及后内表面距离，规定允许偏差，给出箱体安装的垂直度允许偏差均为了确保工程质量和检验方便。

1、本图集是依据现行有关国家标准和规范、在1999年编制的《室内消火栓安装》（99S202）全国通用给水排水标准图集的基础上重新编制的.2、适用范围本图集适用于工业与民用建筑室内消火栓安装，3、本图集系根据国家有关室内消火栓.消火栓箱产品标准及公安消防部门批准生产室内消防器材企业提供的技术资料编制.厂家标识減圧稿圧类别代号：用1.ll.111 表示，见本页第7条.公称通径（邱）•聿位：mm 型式代号，顺序按下表.室内消火栓代号：S （垛）■消火栓；N（内）-室内出。

教，册地頁角双M单回双阀上号"...;S S不标江W X zw厂家标识箱门型式代号.见⑶配置.消防软管卷会代号,尾％”表示室内消火栓公称通径（单位:血）船体长、短边尺寸代号，见（1）箱体厚度尺寸（華位：m）箱内配置应急照明灯室内消火栓箱（I ）箱体长、短边尺寸代号（尺寸单位：nun ）A-800x650; 8-1000x700; C-1200x750;D-带灭火器箱组合式消防柜；E-非标准箱。

（2）水带安置方式代号P-盘卷式；J-卷置式；挂置式不用代号表示•（3）箱门型式代号H-前后开门式；J-帯检修门式；FJ-带防火检修门式；单开门不用代号表示。

6、室内消火松应设置在明显易于取用地点；消火栓栓口中心距地面高度宜为1.lm°7、减压稳压消火栓性能参数应符合下表规定：8、消防软管卷盘由内径为19mm的输水胶管（长度20m、25m由设计人员根据需要确定）、喷嘴口径为6-9血的小口径开美水枪和转盘配套组成，其，性能应符合现行国家标准的规定.9.本图集消火栓箱内均设有消防泵启动按钮。

消防泵控制方式由设计人员确定，如不需要配置消防《｝安钮.可由设计人员注明.10、带灭火器箱组合式消防柜中可存放充装灭火剂量小于或等于4kg的灭火器4具c灭火器型号.规格、数量由设计人员确定，用户另行配置.11,消火栓箱体材质应符合现行国家产品标准的有关规定。

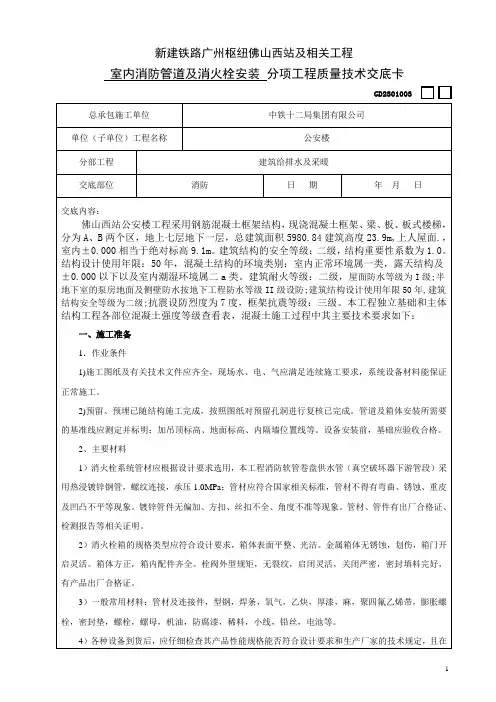

新建铁路广州枢纽佛山西站及相关工程室内消防管道及消火栓安装分项工程质量技术交底卡GD2301003确认其主体和零配件无任何缺损、锈蚀等情况，各种技术文件齐全后方可安装。

3、主要机具滚槽机，切断机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

钢卷尺，平尺，角尺，游标卡尺，线坠，水平尺等量具。

二、质量要求1、建筑物内设消防软管卷盘，利用室外生活给水管网压力直供。

消防软管卷盘参国标图集04S202选用，含铝合金箱体及门、DN25全铜截止阀1个、软管长度30m的消防软管卷盘一套（承压1.0MPa，带当量喷嘴直径不小于6mm的水枪）。

消防软管卷盘箱按建筑物每层均有一股水柱保护布置，由生活给水管引出一路DN50供水支管（支管上设置水平直通压力型真空破坏器），室内管网成枝状布置。

消防软管卷盘箱嵌墙安装，箱底距当层地面1m。

2、消防软管卷盘供水管（真空破坏器下游管段）采用热浸镀锌钢管，螺纹连接，承压1.0MPa；3、、管道安装过程中，如遇有与其他管道或梁柱相碰的，可根据现场情况作适当调整。

原则是有压让无压，小管让大管，管道施工应严格遵守有关给排水施工验收规范。

4、管道支吊架宜生根于梁柱侧面上，一般采用膨胀螺栓紧固，对承重大的吊架则应采用梁柱预埋钢板，拉杆螺栓焊接；砖墙上为钢托架安装，土建施工时，要做好预埋件的配合工作；大管径水管则应用角钢紧固于梁上，再做吊托架安装。

具体参照相关的国家标准图集进行，特殊的支架或吊架由安装单位现场确定。

5、管道安装完毕后，应进行管网冲洗，并按国家规范进行水压试验。

6、采暖、通风、空调、消防、给排水系统中管道穿墙、楼板及防火分区处的缝隙采用不燃材料封堵。

7、、除图中特殊注明外，本设计图中所注标高为：给水管以管中心计，排水管以管内底计；标高为米，其余为毫米。

室内外高差为0.3m。

8、质量标准主控项目1、室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
