预应力管桩机械静压法施工安全技术措施方案

土薄壁管桩 （ 代号 Ｐ Ｃ） Ｔ 三种。预应力混凝 土管桩是 在大型 加工厂内生产 制作 、流水作业 ，桩 本身生产 质量稳定容 易
得 到控制和保证 ，一 般不会 出现大 的质量问题 。但在施 工
过 程 中会 因 施 工人 员 对 管 桩 的 一 些 工 艺 技 术 原 理 及 工 艺 过 程 了解 不 够 ，可 能 会 造 成 一 些 管 桩 施 工 质 量 问题 。预 应 力 管 桩 在 施 工 过 程 中常 出 现 的 质 量 通 病 主要 有 以下 几 种 ：桩
从 而确 保 施 工 质 量 。
起静压桩机倾斜 ， 桩 受弯矩 、剪力 作用 而断裂 ；②桩 机 ・ 瞥
的配 置 在 桩 机 平 台 放 置 不 对 称 ，造 成 桩 身 内 部 重 力 偏 心 ，
超过桩身混凝 土抗压强 度极 限值 ，引起桩 身断裂 ；③发 现
桩身倾斜而强 行纠偏 ，产生 过大侧 向应力 。④桩 混凝土强 度与设计要求不符或 桩本身存在 质量 缺陷 ；⑤桩 机施工 时
土的侧向压力把后施工 的桩推 向一侧 ， ，引起桩身倾斜 ；⑤ 合理安排基坑开挖 方式 ，开挖深 度一次 部应太 深 ，土侧 向 压力引起桩身弯 曲变形。
素如桩进入软 土层 ，可继续 进行静 压管桩 的施工 ，如果非 地质结构 因素 ，应 分析造成 该现象 的原 因 ，研究是 否发生
③一旦 发生桩身倾 斜应及 时采取 有效措施 进行 纠偏 ，但 不
随着 国民经济的快速 发展 ，高层建 筑在城市建 设 中越
材
来越多 ，而地基处理技术是影响高层建 筑发展的重要 因素 ， 以前采用较 多的地基处理 方式主要 有混凝 土灌注桩 、高压 旋喷桩 、深 层搅 拌桩 等施 工技术 ，但 由于其 施工 噪音 大 ，

预应力静压管桩专项施工技术规范
一、概述
本规范适用于预应力静压管桩的施工，旨在规范工程施工，保证工程质量，确保工程安全。

二、施工前准备
1. 按要求进行土质及地基勘察，根据地基条件确定桩型、桩径等技术参数。

2. 合理选择桩机、泥浆输送设备等施工设备，做好设备检修工作。

3. 编制详细的施工组织设计及施工方案。

三、施工工艺
1. 桩位基础开挖，必须满足设计要求，保证桩位基础无沉降、无侧移。

2. 在桩位中央架设钢模板，预应力筋布置在钢模板中心，骨料与泥浆按比例配置，在钢模板中间浇筑灌浆料，保证浆液密实。

3. 以静压作用方式施加压力，按照设计压力进行充填，直至浆液从桩顶溢出为止。

4. 待浆液凝固定型后，可以进行下一桩的施工，但需保证施工过程中浆液不会污染周边环境。

5. 桩顶浇注微弱混凝土，混凝土强度不得小于 C8 级。

预应力张拉后浇注混凝土桩帽，各种尺寸要严格按设计施工。

四、施工质量检验
1. 对每一桩进行静载试验，满足设计要求。

2. 对桩进行质量检验，不合格须拆除重建。

五、安全生产
1. 严格遵守安全操作规程，保障现场安全。

2. 加强施工现场管理，保证施工作业环境整洁。

六、施工记录
每天进行施工记录，包括施工人员、施工设备、施工工艺、工程进度、质量检验等内容。

七、施工后收尾工作
1. 施工完毕，现场整洁，工具材料及时清点。

2. 完善工程保修和维护服务工作，确保工程安全可靠。

静压预应力管桩施工方案【1】主要施工机械设备【1.1】工程桩施工机械本工程预应力高强混凝土管桩施工根据管桩直径及单桩极限承载力选用YZY-150～500型静压桩机，钻孔灌注桩选用GPS-15型工程钻机，GPS-15型工程钻机性能参数表如下：【1.2】钢筋笼加工机械㈠钢筋弯曲机选型及数量根据本工程钢筋加工量及钢筋直径的大小，配备2台WJ40-1钢筋弯曲机。

性能参数表如下：㈡钢筋切割机选型及数量根据需切断钢筋直径的大小选择2台GJ51-32钢筋切断机，机械性能如下表：㈢对焊机及直螺纹套丝机选型及数量根据钢筋连接方式选择2台钢筋对焊机和2台钢筋直螺纹套丝机：对焊机主要是对焊直径14和16的钢筋，直螺纹套丝机主要加工直径16以上钢筋丝头。

1、直螺纹套丝机性能参数：2、钢筋对焊机性能参数：【1.3】吊装机械根据以往钻孔灌注桩钢筋笼吊装施工经验，本工程钻孔桩钢筋笼拟采取双机抬（50t吊车+50t吊车）多点抬吊吊装、整体空中回直入孔的吊装方案。

预应力高强混凝土管桩吊桩、喂桩选用2台30t轮胎起重机。

【1.4】主要机械设备一览表一、拟投入的施工机械二、拟投入的检测与测量仪器【2】施工方案或方法【2.1】工程测量一、放线依据依据甲方提供的施工图纸。

二、平面控制依据甲方提供的施工图纸。

三、使用仪器全站仪；J2型激光经纬仪；S3型水准仪；50m钢尺及3.5m尺。

四、测量人员组织本工程专门设置测量小组，负责人由项目经理担任负责整个工程测量方案的制定、实施及测量技术复核工作；测量人员在技术负责人的指导下，完成整个工程施测任务。

五、施工测量的基本要求根据国家标准GB 50026—2007《工程测量规范》的规定，建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／30000，对应的测角中误差为±7秒；高程控制应满足国家二等水准的精度要求，闭合差≤±4SQRT(L) mm (L为附合或闭合线的长度单位为km)。

预应力管桩机械静压法施工安全技术一、安全措施1机械司机在施工操作时，要精力集中，听从指挥信号，不得随意离开岗位，应经常注意机械的运转情况，发现异常应立即检查处理。

以防止机械倾斜、倾倒，或液压不工作时，突然下落等事故的发生。

2桩应达到设计强度75%方可起吊，达到100%方可运输和压桩。

3桩在起吊和搬运时，吊点应符合设计要求，如设计无规定时，当桩长在16m内，可用一个吊点起吊，吊点位置应设在距桩端长0.29桩长处。

4压桩前，应对邻近施工范围内的原有建筑物、地下管线等进行检查，对有影响的工程，应采取有效的加固防护措施，施工时加强观测，以确保施工安全。

5压桩机行走道路必须平整、坚实，必要时宜铺设道渣，经压路机碾压密实。

场地四周应挖排水沟以利排水，保证移动桩机时的安全。

6沉桩前应先全面检查机械各个部件及润滑情况，钢丝绳是否完好，发现有问题时应及时解决；检查后要进行试运转，严禁带病作业。

压桩机械设备应由专人操作，并经常检查机架部分有无脱焊和螺栓松动，注意机械的运转情况，加强机械的维护保养，以保证机械正常使用。

7压桩机架安设应铺垫平稳、牢固。

吊桩就位时，起吊要慢，并拉住溜绳，防止桩头冲击桩架，撞坏桩身。

吊立后要加强检查，发现不安全情况，及时处理。

8在压桩过程中遇有地坪隆起或下陷时，应随时对机架及路轨调平或垫平。

9现场操作人员要戴安全帽，高空检修桩机，不得向下丢物件。

10夜间施工，必须有足够的照明设施；雷雨天、大风、大雾天，应停止沉桩作业。

二、施工注意事项1压桩施工前应清除桩位下的障碍物，必要时应对每个桩位进行钎探清查一遍。

对桩平直度要进行检查，发现桩身弯曲超过1/1000桩长，并大于20mm,或桩尖不在桩纵轴线上的，不应使用，以避免压桩时出现断裂或桩顶位移。

2接桩施工时，应对连接部位上的杂质、油污、水分等清理干净；上下节桩应在同一轴线上，然后才能对称施焊焊接。

3压桩时预制桩强度必须达到设计强度的100%；蒸汽养护的预制桩应再经自然养护一个龄期后方准施压。

PHC预应力砼管桩静压施工工法PHC预应力混凝土管桩静压施工工法1.引言PHC预应力混凝土管桩静压施工工法是一种常用于建造工程中的桩基施工方法。

通过静压设备的作用，将预制的PHC管桩逐推入地下，实现桩基的建设与加固。

本将详细介绍PHC预应力混凝土管桩的施工流程、关键技术要点、施工注意事项等内容。

2.材料准备2.1 PHC管桩准备：罗列PHC管桩的规格、长度、强度等要求。

2.2 静压设备：介绍静压设备的种类、型号、工作原理等信息。

2.3 辅助材料：施工过程中所使用的辅助材料，如锚具、导向桩等。

3.施工准备3.1 地基处理：对原地基进行清理、平整等处理措施，确保施工过程的稳定性。

3.2 现场准备：包括场地布置、设备调试、安全措施等方面的准备工作。

4.施工流程4.1 桩位布线：详细说明桩位的布置及设置要求。

4.2 设备安装：介绍静压设备的安装、校准及预应力钢束的连接等步骤。

4.3 桩基施工：包括预应力管桩的逐推过程、静压设备的操作与控制、管桩连接等。

4.4 防护与检测：介绍施工过程中的安全防护要求以及对施工质量的检测措施。

5.施工注意事项5.1 设备操作：说明静压设备的操作规范、注意事项及故障处理方法。

5.2 现场安全：施工现场的安全注意事项，并提供相应的安全防护措施。

5.3 施工质量：强调施工过程中对质量的要求，包括管桩沉降、预应力张拉力等方面的控制。

5.4 环保要求：提及施工过程中的环境保护要求，如噪音、粉尘等的控制措施。

6.施工工艺6.1 钢筋加工：介绍预应力钢束的加工要求、质量控制措施等。

6.2 管桩连接：详细描述管桩连接的方法、工艺及质量要求。

6.3 预应力组浆：介绍预应力组浆的原理、材料要求等内容。

6.4 其他工艺：施工过程中的其他工艺要求，如注浆、压浆等。

附件：1. PHC管桩相关图纸及规格表格2. 静压设备操作手册3. 现场安全操作规程4. 相关检测报告和记录表格法律名词及注释：1. 建造法：指定了建造工程施工管理的法律法规。

预应力管桩施工方案一、工艺流程本压桩工程施工流程为：测放桩位→桩机就位→吊桩定位→压桩→灌注封底砼→接桩→送桩→终压稳定→移机二、施工方法及技术措施1、压桩工艺（1）定位：压桩机就位，管桩吊入压桩机的夹桩器内夹紧，以确保桩的正确定位；（2）校正桩的垂直度：利用桩机的油压系统调校水平度，使桩机平台处于水平状态，在互相垂直的方向上同时使用铅吊锤吊线测量桩的垂直度，达到要求方可施压管桩；（3）压桩：夹桩器夹紧桩身，启动压桩油缸，使桩慢慢压入土中。

在压桩时，如进入含卵石砾砂层应当加快压桩速度，以保证桩尖有一定的穿透能力；本工程送桩施工应符合下列要求：当桩顶被压至地面需送桩时，应测出桩的垂直度并检查桩头质量，合格后立即送桩，压送作业应连续进行；（4）接（驳）桩1）采用焊接接桩法：管桩的接长可采用桩端头板沿圆周坡口槽焊接，下节桩桩头须设导向箍上下节桩段偏差不宜大于2mm.焊接前应先确认管桩接头是否合格, 上下端板应清理干净, 坡口处应刷至露出金属光泽,油污铁锈清除干净。

焊接前先在坡口圆周对称点焊4~6点，待上接头的焊缝宜为三层, 每层焊缝的接头应错开，焊缝厚度6mm，（抗拔桩焊缝厚度8mm)焊缝须饱满，不得出现夹渣或气孔等缺陷，焊条选用E43XX(Q235)、E50XX(Q345) 焊条。

施焊完毕须自然冷却8分钟后方可后方可继续施打（压）。

严禁用水冷却或焊好后立即沉桩。

2）下节桩施工压后露出地面0.5～1.0m时即可接桩，并注意避免桩尖在砂层中进行接桩。

接桩时，上下桩节中心偏差≤2mm，节点弯曲矢高不得大于桩长的0.1%，且不得大于20mm；3）本工程的管桩单桩长度为13～30m不等，各桩施工前应根据地质资料，预估桩长，合理选择桩节，尽可能减少接桩的次数，同时避免浪费。

（5）终压稳定：当桩端进入持力层，压力达到终压值要求时，应保持终压值的压力，适当稳压；（6）施工时必须对每根桩做好一切记录，记录内容包括：桩的节数、每节长度、静压终压值、复压次数、每次时间等，并将有关资料整理成册，及时提交有关部门检查及验收；（7）遇下列情况之一应暂停压桩作业，并及时与设计、监理等研究处理：1）压力表读数骤变或读数与地质报告中的土层性质明显不符；2）桩难穿越具有软弱下卧层的硬夹层；3）实际桩长与设计桩长相差较大；4）桩入土深度小于5m；5）桩身混凝土出现裂缝或破碎；6）土中桩身出现破裂声等异常现象；7）桩头混凝土剥落、破裂；8）桩身突然倾斜、跑位；9）夹持机构打滑或压桩机下陷；10）邻桩上浮或位移，地面明显隆起、附近房屋及市政设施开裂受损。

静压管桩施工技术措施方案一、设备选型根据施工现场情况以及工期要求，选用2台ZYZ800静压桩机施工。

静压桩机二、试桩本工程须施工Φ500-AB-125预应力管桩1503个桩位，Φ400-AB-95预应力管桩647个桩位。

根据设计要求：Φ500-AB-125单桩竖向承载力特征值2400KN，终压力值4800KN。

桩端持力层为强风化花岗片麻岩岩层，桩端进入持力层不小于1.0m。

Φ400-AB-95单桩承载力特征值1350KN。

持力层为全风化花岗片麻岩，桩端进入持力层不小于1.0m。

在工程桩施工前，应先施打6条试验桩（抗压、抗拔各3条）。

1、试桩工艺流程测放桩位桩机就位吊桩夹桩管桩堆放对中垂直压桩控制桩顶标高复压、记录移机下一桩位预应力500管桩单桩静压荷载终压力值为4800KN，预应力400管桩单桩静压荷载终压力值为2700KN，且复压2～3次，终压时稳压时间应控制在3~5秒。

2、试桩施工（1）桩机就位试桩采用工程桩，参考地质资料，选取有代表性的工程桩位，尽量选择岩面较深的部位。

全站仪测定桩位，桩机行走至桩位。

（2）起吊管桩、桩机夹桩先拴好吊装用的钢丝绳及索具，然后应用索具捆绑住桩上部约50cm处，启动机器起吊管桩，使桩垂直对准夹桩箱夹桩钳口，缓缓放下，启动电机收复钳口夹稳桩身。

然后下沉夹桩箱门，使管桩中心对准桩位。

对好桩位后焊接桩尖。

（3）压桩当桩尖插入桩位后，微微启动压桩油缸，当桩入土至50cm时，再次校正桩的垂直度和平台的水平度，保证桩的纵横双向垂直偏差不得超过0.5%（在不受施工影响范围内，成90度方向设置吊锤校准），然后启动压桩油缸，把桩徐徐压下，控制施压速度，一般不宜超过2m/min。

最终压力控制值取设计值的两倍为4800KN。

（4）接桩接桩是在上一节压至距地面0.5m左右时进行，将准备配用的桩到位，端面焊接时要将桩端铁板清理干净，并使其接面调平接直，确定桩身自然垂直后方可焊接，不得在施焊后矫正桩身垂直度偏差。

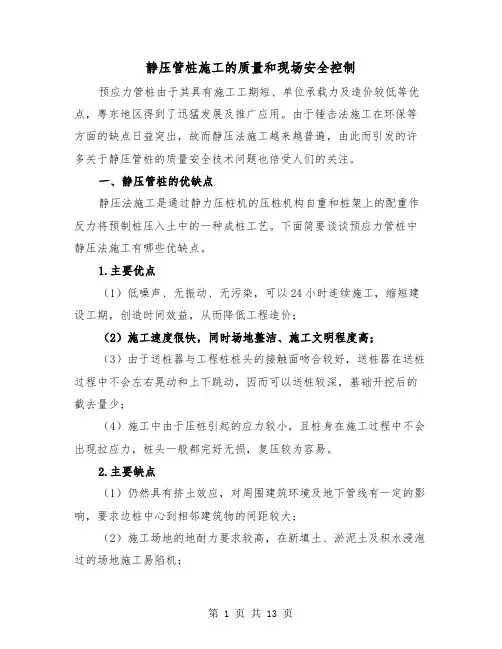

静压管桩施工的质量和现场安全控制预应力管桩由于其具有施工工期短、单位承载力及造价较低等优点，粤东地区得到了迅猛发展及推广应用。

由于锤击法施工在环保等方面的缺点日益突出，故而静压法施工越来越普遍，由此而引发的许多关于静压管桩的质量安全技术问题也倍受人们的关注。

一、静压管桩的优缺点静压法施工是通过静力压桩机的压桩机构自重和桩架上的配重作反力将预制桩压入土中的一种成桩工艺。

下面简要谈谈预应力管桩中静压法施工有哪些优缺点。

1.主要优点（1）低噪声、无振动、无污染，可以24小时连续施工，缩短建设工期，创造时间效益，从而降低工程造价；（2）施工速度很快，同时场地整洁、施工文明程度高；（3）由于送桩器与工程桩桩头的接触面吻合较好，送桩器在送桩过程中不会左右晃动和上下跳动，因而可以送桩较深，基础开挖后的截去量少；（4）施工中由于压桩引起的应力较小，且桩身在施工过程中不会出现拉应力，桩头一般都完好无损，复压较为容易。

2.主要缺点（1）仍然具有挤土效应，对周围建筑环境及地下管线有一定的影响，要求边桩中心到相邻建筑物的间距较大；（2）施工场地的地耐力要求较高，在新填土、淤泥土及积水浸泡过的场地施工易陷机；（3）过大的压桩力（夹持力）易将管桩桩身夹破夹碎，或使管桩出现纵向裂缝；（4）不宜在地下障碍物或孤石较多的场地施工。

二、静压管桩施工过程的质量管理（一）压桩前的准备工作1.施工队资质审查必须对施工队（压桩队伍）的资质材料进行审查与管理，了解施工队的技术力量及压桩水平；审查施工组织设计、施工压桩路线、施工进度计划，评价其可行性；要求施工队每个技术人员，包括施工技术员、焊工、记录员、开机员等都必须具有相应技术资格证和上岗证。

2.桩机的选择必须根据具体工程的地质资料和设计的单桩承载力要求，准确地选择压桩机。

如果压桩机吨位过小，可能出现桩压不下的情况，因而无法达到设计承载力要求；反之，如果压桩机吨位过大，易发生陷机情况。

所以应该会同各有关部门合理地选择桩机，尽量采用超载施工。

目录一、编制依据、编制范围............................... 错误!未定义书签。

1、编制依据........................................ 错误!未定义书签。

2、编制范围........................................ 错误!未定义书签。

二、工程概况.......................................... 错误!未定义书签。

三、工程地区自然条件.................................. 错误!未定义书签。

1、地形地貌特征.................................... 错误!未定义书签。

2、地质、水文特征.................................. 错误!未定义书签。

3、气候特征........................................ 错误!未定义书签。

四、总体施工安排...................................... 错误!未定义书签。

1、配备管理及施工人员.............................. 错误!未定义书签。

2、总体施工方案.................................... 错误!未定义书签。

3、总体进度安排.................................... 错误!未定义书签。

4、机械及检测设备配置.............................. 错误!未定义书签。

5、主要材料准备.................................... 错误!未定义书签。

五、工艺试验的目的及选择.............................. 错误!未定义书签。

静压预应力管桩施工方案一、项目概况静压预应力管桩是一种常用的地基处理技术，广泛应用于各类建筑、桥梁、码头等工程中，以提高地基的承载力和变位性能。

本文将介绍静压预应力管桩的施工方案。

二、施工前准备1.桩基设计：根据工程要求和地质勘察结果，确定静压预应力管桩的规格、数量和布置。

2.施工设备：准备好静压桩机、测量仪器、钢管等施工所需设备。

3.施工人员：组织专业施工队伍，包括操作员、驾驶员、监理人员等。

三、施工步骤1.桩位布置：根据设计要求，在施工现场标定桩位，并进行桩位测量，保证桩位布置的准确性。

2.桩孔开挖：利用静压桩机进行钻孔作业，根据设计要求控制孔径和孔深。

3.钢筋安装：根据设计要求，在钻孔内安装预应力钢筋，在桩口处设置筋笼，确保钢筋的正确布置。

4.灌浆注浆：在静压桩机内设备相应的灌浆管道，通过静压灌浆机将水泥浆料注入桩孔中。

灌浆过程中要保持压力稳定，确保灌浆质量。

5.桩身搭设：根据施工需要，搭设合适的支架来固定桩身，保证桩身的垂直度和稳定性。

6.预压施工：利用静压预应力桩机，施加预压力，使桩体产生压力变形，增加桩身的承载能力。

7.后续处理：待预压完成后，根据需要进行后处理措施，如预压保持时间的延时、钢板护沟、桩帽的施工等。

四、施工注意事项1.安全措施：在施工过程中，要严格遵守相关安全规定，保证施工现场人员的安全。

2.施工质量控制：加强对施工过程的质量控制，严格按照设计要求进行施工，确保静压预应力管桩的质量。

3.施工图纸：施工操作严格按照设计图纸进行，不得随意改动或省略。

4.施工记录：对施工过程进行详细的记录，包括施工日期、施工人员、材料使用情况等。

五、施工验收及后期维护1.施工验收：施工完成后，进行施工验收，检查静压预应力管桩的施工质量和符合性。

2.后期维护：及时对施工的静压预应力管桩进行维护和检查，保证其长期稳定使用。

以上就是静压预应力管桩施工方案的详细介绍。

在实际施工中，需要根据具体工程和设计要求进行调整和补充，以确保施工质量和安全。

桩基础工程之预应力管桩静压法施工方案1、设计要求仓库基础、综合楼基础、门卫基础、消防泵房基础、消防水池基础、卫生间及吸烟棚基础均采用预制钢筋混凝土管桩。

具体设计要求如下：仓库：桩外径壁厚:PHC-400(95)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；综合楼：桩外径、壁厚:PHC-500(125)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm 厚圆薄钢板）；门卫、消防泵房、消防水池：桩外径、壁厚:PHC-600(130)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；卫生间及吸烟棚：桩外径、壁厚:PHC-300(70)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；2、工程质量、技术要求2.1.预应力管桩选自《预应力混凝土管桩》；2.2.本工程接桩采用焊接法接桩；2.3.桩位放样允许偏差：群桩20mm，单排桩10mm；2.4.桩顶标高允许偏差：±50mm；2.5.桩入土定位垂直度允许偏差不得大于0.5%桩长；注：由于降水，基坑开挖和送桩深度超过2m等原因产生的位移偏差不在此表内。

3、施工顺序3.1整体施工顺序进场→施工准备→试桩施工→工程桩施工→试桩试验、检测、退场3.2.压桩施工顺序确定原则实践得知挤土桩施工机理所产生的挤土影响范围一般在1～1.5倍的桩长范围内。

预应力静压管桩专项施工方案1.引言2.静压预应力管桩的施工原理3.施工方案4.施工工艺流程5.施工注意事项6.结论引言：静压预应力管桩是一种常用的地基加固方式，其施工方案需要严格控制，以确保工程质量。

本文将介绍静压预应力管桩施工方案及其注意事项。

静压预应力管桩的施工原理：静压预应力管桩的施工原理是通过静压机将管桩预压入地下，然后用预应力机对管桩进行预应力加固，从而达到加固地基的目的。

施工方案：1.确定施工地点和施工范围；2.进行地质勘察，确定地层情况；3.设计静压预应力管桩的参数，如管径、壁厚、长度等；4.采购材料，如管材、预应力机、静压机等；5.搭建施工平台，进行现场施工准备。

施工工艺流程：1.确定管桩位置，进行钻孔；2.将管材预压入孔内；3.进行预应力加固，使管桩达到预定的强度；4.进行管桩的切割和磨平；5.进行管桩的防腐处理；6.进行管桩的试载和验收。

施工注意事项：1.确保施工现场安全，防止事故发生；2.严格按照设计要求进行施工，确保管桩质量；3.在施工过程中进行质量监控，及时发现问题并处理；4.管桩的预应力加固要在管材达到强度之前进行；5.进行防腐处理时要注意安全和环保问题。

结论：静压预应力管桩是一种有效的地基加固方式，但其施工方案需要严格控制，以确保工程质量。

在施工过程中，要注意安全和环保问题，严格按照设计要求进行施工，确保管桩质量。

一、工程概况本工程是一座高层住宅楼的建造，位于市中心区域，总建筑面积为5000平方米，共有20层，地下室1层。

该项目由甲方委托乙方承建，工期为18个月。

二、地质情况概述本工程地处市中心区域，地质情况复杂，包括软土、砂土、黏土等多种土层。

其中，地下水位较高，需要采取相应的措施进行处理。

三、工程施工特点本工程具有施工难度大、安全风险高等特点。

由于地下水位较高，施工过程中需要进行排水处理。

同时，施工现场周围交通繁忙，需要采取相应的交通管理措施。

四、工程质量控制标准本工程质量控制标准按照国家相关标准执行，包括建筑设计规范、建筑施工质量验收标准等。

静压预应力管桩施工方案十【1】施工准备1、认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按要求做好压桩前的准备工作。

2、认真查阅工程地质勘察报告，确定压桩顺序及桩机行走路线，做好压桩前的技术及安全交底工作，建立工程交接班制度，制定工程质量目标和安全措施，确保施工有序、安全地进行。

3、根据地质资料及设计要求，对建筑物坐标进行坐标放样及定位轴线的施测工作控制在规范之内。

并根据实际情况编制好管桩施工方案，经审核后方可组织施工。

4、进场的施工设备，应符合现场的施工技术要求和环境要求，如：压桩机型号、桩机重量、最大压桩力等。

5、施工过程中，管桩使用预制厂生产的成品桩。

管桩入场前必须具备出厂合格证及生产厂家资质证明，接桩用的焊条、钢板等材质规格应符合设计要求；焊条要有出厂合格证，压力表要有检测报告。

6、正式施工前必须先进行试桩，以确定桩长、最大压力值等技术指标，并校核压桩机设备、施工工艺及技术措施是否符合要求。

7、现场供电(300kw以上)、供水、道路、临设房屋等应满足施工要求。

8、夜间工作时，在桩机操作范围内必须装上8盏1千瓦电来满足照明要求。

9、在施工过程中，如出现场地有旧基础、孤石等，需立即通知设计单位进行设计变更。

10、由于桩机自重高达550多吨，为了能满足桩机行走，施压时必须在场地底洼处挖排水沟排水且回填1.2m高，2-4石或砖碴压实来以满足桩机行走。

【2】施工工艺流程：场地平整→桩位放线→桩机就位→桩机调整（在此之前完成管桩的检验和运输工作）→吊桩定位(桩尖焊接)→垂直检查→试桩→静压桩→接桩→再静压桩→压桩完成静力压桩施工工艺流程图：测量放线桩机就位吊桩插桩对中调直静压沉桩焊接桩再静压桩终止压桩锯桩头基桩预制成品桩检测成品桩进场夹桩夹桩【3】施工用电安全保证措施1、施工现场临时配电线路按施工现场临时用电安全技术有关规程要求架设整齐，架空线路采用绝缘导线。

室内外线路与建筑施工机具、建筑物、车辆、行人等保持不小于最小安全距离，否则应采取安全保护隔离措施。

预应力管桩机械静压法施工安全技术范文一、引言目前，预应力管桩技术已广泛应用于工程施工中，为了确保工程质量和保证施工安全，采用机械静压法进行预应力管桩施工是一种有效的方法。

然而，在施工过程中存在着一定的安全风险。

为了有效地控制和减少施工安全事故的发生，本文将介绍预应力管桩机械静压法施工中的安全技术。

二、施工场地安全措施在进行预应力管桩施工之前，首先要做好施工场地的安全措施。

施工场地应符合相关安全要求，并设立明显的警示标志，确保人员能够清晰地识别施工区域。

施工材料和设备应妥善存放，避免造成人员伤害和物品损坏。

同时，对施工现场应进行合理的布局，确保施工人员的通行和作业安全。

三、人员安全管理1.人员培训：在施工前，必须对施工人员进行相关的安全培训，包括预应力管桩机械静压法的施工原理、施工要点、安全规范等内容，提高施工人员的安全意识和技能水平。

2.驾驶员管理：机械静压法施工中，驾驶员扮演着非常重要的角色。

因此，必须确保驾驶员具备相关的驾驶技能和安全意识，以及熟悉机械设备的操作规程，通过相关证书的审核，对驾驶员进行资质认证。

3.人员分工：在施工中，应按照工作任务的不同，合理安排人员，明确各人员的职责和任务，确保施工过程中的安全和效率。

四、设备安全管理1.设备检查：在施工前，必须对机械设备进行全面的检查，确保设备的正常运行状态。

特别要注意对关键部件的检查，如液压系统、刹车系统等。

同时，检查设备的配件和工作部位是否齐全，防止设备在施工过程中出现故障。

2.设备维护：在施工过程中，要对机械设备进行定期的维护和检修，确保设备的稳定性和可靠性。

维护内容包括润滑、密封、紧固、清洁等方面，确保设备在施工过程中的正常运行。

3.设备操作：在使用机械设备进行施工时，必须按照设备的操作规范进行操作，遵循安全操作规程。

禁止超负荷工作和超载工作，确保设备在正常工作范围内运行。

五、作业安全措施1.周边环境：在施工前，要对施工区域的周边环境进行评估和检查，发现存在影响施工安全的因素，及时采取相应的措施进行排除或防护。

静压预应力管桩(PHC)施工安全技术交底范本一：一、施工前的准备工作1.1 施工前的安全交底及培训1.2 施工现场的布置和标识1.3 相关机械设备和材料的准备1.4 施工人员的配备和经验要求1.5 施工现场的安全防护设施二、静压预应力管桩施工的基本步骤2.1 桩基准备工作2.2 桩身钢筋的制作和安装2.3 模具的制作和安装2.4 预应力钢缆的安装2.5 注浆管的设置2.6 施工过程中的质量控制三、施工中的安全注意事项3.1 施工现场的安全交底3.2 垂直运输的安全措施3.3 钢筋焊接的安全操作3.4 混凝土浇筑的安全要求3.5 预应力钢缆的张拉和锚固3.6 注浆过程中的安全措施四、施工后的验收及记录4.1 施工质量的验收标准4.2 各道工序的检查和记录4.3 施工过程中浮现的问题及解决办法4.4 相关资料和档案的整理和归档附件：1. 施工现场布置图2. 垂直运输设备的操作手册3. 钢筋焊接的作业规范4. 预应力钢缆张拉和锚固的操作规程5. 注浆过程中的安全操作指南法律名词及注释：1. 静压预应力管桩(PHC)：一种工程结构基础施工技术，其特点是在施工中采用钢模具对桩身进行预应力作用。

2. 施工现场：指工程施工活动所在的地点。

3. 安全防护设施：指施工现场为保护施工人员的安全而设置的安全设备。

4. 预应力钢缆：用于给桩体施加预应力作用的钢缆。

5. 注浆管：用于在桩体内注入浆液的管道。

范本二：一、施工前的准备工作1.1 施工前的安全交底及培训1.2 施工现场的布置和标识1.3 相关机械设备和材料的准备1.4 施工人员的配备和经验要求1.5 施工现场的安全防护设施二、静压预应力管桩施工的基本步骤2.1 桩基准备工作2.2 模具的制作和安装2.3 钢筋的制作和安装2.4 注浆设备的设置和调试2.5 钢筋预应力的张拉和锚固2.6 混凝土浇筑和养护三、施工中的安全注意事项3.1 施工现场的安全交底3.2 垂直运输的安全措施3.3 钢筋焊接的安全操作3.4 混凝土浇筑的安全要求3.5 注浆过程中的安全措施3.6 预应力钢筋张拉和锚固的安全操作四、施工后的验收及记录4.1 施工质量的验收标准4.2 各道工序的检查和记录4.3 施工过程中浮现的问题及解决办法4.4 相关资料和档案的整理和归档附件：1. 施工现场布置图2. 垂直运输设备的操作手册3. 钢筋焊接的作业规范4. 混凝土浇筑和养护的操作规程5. 注浆过程中的安全操作指南法律名词及注释：1. 静压预应力管桩(PHC)：一种工程结构基础施工技术，其特点是在施工中采用钢模具对桩身进行预应力处理。

静压预应力管桩分项施工方案一、工艺原理静力压桩是通过静力压桩机将管桩压入地基土层中，在将预制桩压入土层的过程中，以压桩机本身重量作为反作用力克服桩身阻力而将桩体压入地基土层中，当桩在垂直静力作用下沉入土中时，桩周土体发生急速而激烈的挤压，土中孔隙水压力急剧上升，土体抗剪强度大大降低，这时桩身比较容易下沉，压桩阻力主要来自桩尖向下穿透土层时直接冲剪桩端土体的阻力。

本工程施工用的GZY-600型全液压静力压桩机施压部位是靠液压夹桩机构将桩体压入土层中，而不是在桩体端部受力，避免了压力过大而损坏桩顶，使桩体顺利进入持力层，能使单桩承载力得到可靠的保障。

二、施工工艺1、场平、测量与准备工作①整平场地，清除桩基X围内的高空、地面、地下障碍物；架空高压线距打桩架不得小于10m；修筑桩机进出行走道路；做好排水措施。

按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出两侧，并将桩的准确位置测设到地面，每一个桩位打一个小木桩；并测出每个桩位的实际标高，桩位的测放要根据已测放出的建筑物轴线，认真准确的在施工场地上测设出来，并用木桩或钢筋头固定，测位测放后应进行认真复核，无误后请监理进行复核。

②桩机就位，在打桩过程中必须对桩位进行复测，看桩位在施工中是否产生变动，若经过复合桩位无误后方可按线路移动桩机，在移机过程中尽量不要扰动桩位，对确认有扰动桩位要进行复核纠偏。

在施工一部分工程桩后要对已施工的桩位进行复核，以检查桩位偏移是否满足规X要求，若发现部分桩位偏移过大，要立即分析原因，并采取纠正和预防措施，以防止以后的桩位偏移超过规X要求，并对桩位偏移过大的桩会同有关单位研究处理方案。

静力沉桩施工工艺框图③吊桩插桩：在桩机就位后可以吊桩，吊桩前应了解配桩深度，要依据设计说明的有效桩长以与地质报告分析清楚，确定配桩后宜先吊长桩后吊短桩。

在此过程之前要对所有进场管桩必须附有出厂合格证，并由质检员与施工员会同监理与业主代表进行检查，不合格的管桩立即退场，禁止使用。

静压预应力管桩施工方法一、施工准备1、场地准备（1）处理施工场地内影响压桩的上空及地下障碍物。

（2）平整及处理施工场地，达到地面平整、排水通畅、坡度不大于2%。

对于可能不适合压桩机正常运行的松软场地应作处理，使场地的承压能力能满足压桩机正常运行的要求。

（3）在不受施工影响的地方设置基桩轴线的控制点和水准基点，且标记明显并作好保护。

（4）施工现场必要的工作人员到位、配套工种齐备。

并向施工人员进行技术安全交底。

2、施工要求（1）桩出厂时厂方应提供产品质量合格证，其规格、批号、制作日期应符合相应的验收批号内容。

（2）单节管桩可用专用吊钩钩住管桩两端内壁直接进行水平起吊。

（3）当场地及供桩条件许可时，宜单层放置。

若需叠层堆放时不宜超过3层。

（4）管桩叠层堆放时，应在垂直于桩长方向的地面上设置2道垫木，贴地垫木应有足够的宽度和高度，支点应分别位于离桩端头0.21倍桩长处。

两支点间不得有突出地面的石块等硬物。

底层最外缘的管桩应在垫木处用木楔塞紧。

管桩叠层堆放时，层与层之间可不设置小型垫木。

方桩叠层堆放时，层与层之间应设置小型垫木。

上下层垫木应在同一垂线上。

二、施工方法1、施工流程测量定位→桩材验收→桩机就位→压桩（接桩）→送桩→检测。

2、测量定位按照设计图纸的尺寸、角度根据基准点由专业人员用方格网法准确地投放每一根桩的中心点，并用钢筋头作样桩标识。

桩位的投放允许误差为2cm。

所有投放的桩位需经监理复查无误并办理签证手续后方可施工。

另外施工中样桩控制还应注意：（1）必须按设计图并以轴线为基准对样桩逐根复核，做好测量记录，复核无误后方可施工。

（2）对施工现场的轴线控制点及水准点作经常检查，避免发生误差。

（3）控制点和水准点应妥加保护。

（4）测量人员应对桩的就位、垂直度和压桩标高进行监测，确保施工精度。

（5）由专职测量人员测定并标出场地上的桩位，桩位偏差不得大于20mm。

（6）沉桩至地面后，测量人员应根据轴线测出桩的平面偏位值，认真做好记录，办理好中间验收工作。
